外接线端子图
(完整版)各种接口连线图解
玩转投影机接口连线图解很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。
其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。
投影机接口虽没有高档功放上那么多但也不少家用投影机上的常用接口拉近点就看清楚了一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。
●标准视频输入（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。
但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。
不要小瞧了RCA，其也有做工不错的高档货●S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼只中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。
BC-LED4-SW-N小四行屏外部接线图
小四行屏外部接线图说明
接线实物图说明，如下：
(1)上图为实际接线示意图, 电源线绿色接线端子VIN-一端3个接线孔接12V-, VIN+一
端3个孔接12V+, 网口端接网线。
(2)小四行屏连接在道闸上时：电源线使用道闸上预留的6芯线，其中红绿黄3根线拧
在一起，一端接在小四行屏12V+的接线孔，另一端接在道闸的12V+输出端；黑蓝白拧在一起，一端接在小四行屏12V-的接线孔，另一端接在道闸的12V-输出端。
(3)网线使用道闸预留的网线，一端接在小四行屏电路板一端，另一端接在道闸中。
(4)电源线和网线接线时通过穿线管进入小四行屏，接好之后用扎线带捆好。
外接线端子图
外接线端子图 W自动手动3×AC220VCB A M 一、 接线端子的定义：1、1＃、2＃接两相交流220V 电源输入（有一相交流220V 相线不经控制器直接进入负载机）2、3＃、4＃接负载机3、5＃、6＃接单刀单掷开关，控制“手动进给”4、7＃、8＃外接47K 电位器，调节自动进给时间5、9＃、10＃接单刀单掷开关，控制自动进给二、KJT-02/2调整：接好线以后，调整外接电位器在中间位置，拨动单刀单掷开关使5＃、6＃接通，即手动进给，电动机应连续转动直到5＃、6＃断开。
电动机转动时，测量3＃、4＃间的电压应比1＃、2＃间的电压低1V 左右。
拨动单刀单掷开关使9＃、10＃接通一下即“自动进给”，延时一段时间后，电动机应转动一下然后停止，电动机转动的角度随着外接电位器的调节而改变，外接电位器调整的越大电动机转动的角度越大，延时时间随着面板上的“延时”电位器的调整而改变，顺时针调整面板上的“延时”电位器，延时时间增大。
面板上的“调零”电位器是用于调整电动机点动时的重复精度。
三、常见故障及处理办法：1、手动自动均无动作：⑴、检查保险盒内的保险是否完好无损、接触是否良好。
⑵、外部线路是否正确。
⑶、给控制器供电的220V 电源是否有。
⑷、拆掉控制线，短接5＃、6＃看电动机是否有长动动作，拆掉控制线，短接9＃、10＃看是否有点动动作。
⑸、以上4点不正常，则控制器坏。
2、无点动：查看外接电位器是否是否正常，拆掉外接电位器7＃、8＃上的线，送点动信号应长时间动作，至少3秒，如动作正常换外接电位器，如不正常则控制器坏。
3、无长动：查看长动开关是否正常，拆掉长动控制线，直接短接5＃、6＃应持续有动作，断开动作停止，短接无动作控制器坏。
4、无延时：查看面板上的“延时”电位器是否关死，如关死顺时针把旋转电位器，如未关死则控制器坏。

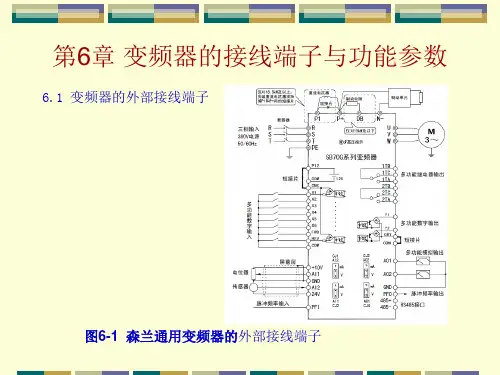

第6章 变频器的接线端子与功能参数
1) 查功能参数码表，找出需要预置参数的功 能码。
2) 在参数设定模式(编程模式)下，读出该功 能码中原有的数据。
3) 修改数据，送入新数据。
谢谢！
如果采用自动切换方式，需要对变频器进行参数预置。
6.2.4 变频器的保护功能及预置
1．过电流保护 过电流是指变频器的输出电流的峰值超出了变频器的容许值。由于逆变器 的过载能力很差，大多数变频器的过载能力都只有150％，允许迟续时间为 1min。因此变频器的过电流保护，就显得尤为重要。
2．电动机过载保护 当变频器的输出电流大于过载保护电流，在超过时限后过载电流仍然存在， 则变频器将跳闸，停止输出。
6.3 变频器的频率参数及预置
6.3.1 各种基本频率参数
1. 给定频率 用户根据生产工艺的需求所设定的变频器输出频率。
2. 输出频率
输出频率即变频器实际输出的频率。 3．基准频率
用fb表示。一般以电动机的额定频率fN作为基频fb的给定值。 4. 上限频率和下限频率
指变频器输出的最高、最低频率，常用fH和fL来表示。 5. 跳跃频率
3. 起动频率 是指电动机开始起动时的频率，常用fs表示。
4. 直流制动起始频率 当变频器的工作频率下降至fDB时，通入直流电。
5. 多挡转速频率
本章小结
变频器的基本组成可分为两大部分：由电力 电子器件构成的主电路；以微处理器为核心的控 制电路。
变频器与外部连接的端子分为主电路端子和 控制电路端子。
1) 按模式转换键(FUNC、MODE或PRG)；使变频器处于程 序设定状态。
2) 按数字键或数字增减（∧和∨）键，找出需预置的功能号。 3) 按读出键或设定键(READ或SET)，读出该功能中原有的
接线端子
接线端子1、接线端子的计算主要是导线进出各种配电箱、配电柜、控制箱柜以及分接线箱时的导线端头的接线端子需要据实计算。
2、具体计算方式方法是分规格截面积计算； a、一根导线的两端都是配电箱时是计算2个头，如果导线的一端是配电箱，而另一端是开关、灯具或者插座的时候则是计算1个。
b、一般6mm2截面积导线规格的按照‘无端子外部接线’或者‘有端子外部接线’计算；而10mm2及以上规格截面积的导线则按照‘焊（压）铜（铝）接线端子’计算套项。
c、注意查看相对应的配电箱柜接线系统图中的各个进出线回路，既可以连接导线的进出始端和终端，亦可以清晰的知道每个回路导线的截面积和导线的根数，这样就可以系统的分规格计算工程量了。
d、、无论是有无端子接线以及焊压接线端子的工程量都是以‘个’为单位计算。
3、导线在照明系统中的灯具、开关、插座的端子接线是不用计算的。
4、端子板外部接端子板外部接线,分不同线径、按每个回路电线的根数汇总计算,每一根一个接线端子。
预算时一般10mm2以上的才计算铜接线端子,10mm2及以下的一般不需要接线端子,套用无端子接线。
结算时按实际情况计算即可。
5、端子板外部接线分2.5mm2内和6mm2内两个规格。
又分为无端子接线和又端子接线两种安装方式。
无端子接线是将导线头剥去线皮5~10mm,线头直接插入端子板或开关的接线孔,由螺丝拧紧压住导线头的接线方式。
有端子接线是将导线头剥去线皮5~10mm,线头锡焊或压接接线端子(线鼻子),在由螺丝拧紧压住接线端子的接线方式。
端子板外部接线子目不仅适用端子板,一般电气开关的有端子,无端子外部接线都可套用6、有端子接线可软线,如RVS RVV 无端子接线套硬线,如BV7、①什么是端子?②什么是无端子接线?③什么是有端子接线?④外部接线是什么意思?——关于①:端子也叫接线鼻,是在要接的线的端头加上一个专门用于接线的接头(有铝的、有铜的),这个接头端是圆管状,将要接的线头插入,然后用专用的工具挤压紧(通电量大的还要灌锡);另一个端头是个扁的,有有孔和无孔两种,有孔的用于通电量较大的,在电气安装时,是用螺栓穿过端子孔安装到电气上的。
常用海湾消防模块接线图
常用海湾消防模块接线图、GST-LD-8319 输入模块对外接线端子图如图1-33 :蔓1-33图中端子说明如下：Z1、Z2 :接控制器二总线，无极性D1、D2 :接直流24V，无极性O-、O+ :输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输岀回路终端必须接GST-LD-8320 或GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34 :二极昔二极管Dt D2 Zt Z2 0- 0--O输入模块非編码融1器非蝙码探测器I 1-34当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35 :非編码探测器 非編码探测器 终端黠Z 1-35、GST-LD-8300 输入模块本模块的外形及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意如图2-29Z1 22 I G圏 2-29其中：Z1、Z2 :与控制器信号二总线连接的端子I 、G :与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入 模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
二扱管 二极营0 O输入模块2-31G3T*LD-S30tI E常闭融点现场设备匡2-31GST-LD-8301GST-LD-8301 GST-LD-83192-32Z1 Z2 D1 D2 G NG W NO J G COM S-图2*32Z1 Z2D1 D2 DC24VG NG V+ NO DC24VG NG V+ NOI GG NG V+ NOCOM S-COM NODC24V COM S-,G NG V+ NOIN4007a.)2-34)COM S-4.7k4.7k4.7k2-33(图2-33GND ------------ 'Z! ---------------Z2 --------------图2-34b.模块无源输出触点控制设备的接线示意图如图2-35（无源常开检线输入）、图2-36所示（无源常闭检线输入）:^2- 36四、GST-LD-8303 输入输出模块模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2-45 :21 1201 D2 II G 12 G S1+ S1- S2+ S2-S 2- 45其中：Z1、Z2 :接火灾报警控制器信号二总线，无极性D1、D2 : DC24V电源输入端子，无极性I1、G I2、GS1+ 、S1- ：第一路有源输出端子S2+、S2- ：第二路有源输出端子4.7k）必须串联一个 4.7kJ 4.7k串联一个IN4007 二极管。
接线端子标准
JMDZ 苏州捷美电子有限公司企业标准JMDZ-QR-B-15.A0.2012接线端子工艺标准2012年月日发布2012年月日实施苏州捷美电子有限公司SuZhou Jiemei Electronic Co., Ltd.版权所有侵权必究All rights reserved接线端子是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。
随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。
在公司中接线端子的使用还是存在一些问题，为降低接线端子使用的报废率，提高产品接线的可靠性，避免一些低级错误的产生，特编写此规范标准。
本标准用于电气研发人员及装配人员在进行接线端子连接时进行参考。
本标准在全公司范围内，作为强制性标准。
本标准由开发部归口。
本标准起草部门：开发部。
本标准主要起草人：陈健。
参与复审人员：本标准于2012 年月首次发布。
一. 导线处理 (4)1.1 裁线 (4)1.2 穿护套 (4)1.3 剥皮 (4)二. 端子压接 (8)2.1 端子各部分名称 (8)2.2 绝缘铆压区 (8)2.3 绝缘检查窗口 (10)2.4 导体铆压 (10)2.5 喇叭口 (11)2.6 铆压齐平 (11)三. IDC (12)3.1 聚合排线的铆压 (12)3.2 离散线的铆压........................ (13)四. 焊锡 (16)4.1 导线沾锡 (16)4.2 去金 (16)4.3 焊锡通则 (16)4.4 绝缘 (16)4.5 钩柱焊接 (17)4.6 弯钩接线焊接 (18)4.7 杯型端子焊接 (18)4.8 柔性套管绝缘 (19)五. 连接 (20)5.1 焊锡连接 (20)5.2 铆压连接 (20)六. 连接器连接 (22)6.1 螺丝连接安装 (22)6.2 附件套管 (22)6.3 软管和护套 (22)6.2 连接器的损坏 (23)七. 端子的拉力 (24)接线端子检测标准 (25)附录1 (26)一导线处理在进行接线端子连接时，首先要求对所用导线导体进行判断是否为良品，若为良品，如有需要则须对部分导线进行处理。
变频器技术与应用第5章 变频器的接线端子与功能参数
5.1 变频器的外部接线端子
5.1.1 主电路端子
说明：
1．主电源输入端子接电源，要求接隔离开关和工作接触器。隔离开 关用于变频器的总电源控制，而接触器用于变频器工作中的通电或断电；
2．变频器的输出端不能连接进相电容或电涌吸收器，进相电容器和 浪涌吸收器会造成变频器跳闸以及导致变频器内部电容器、浪涌吸收器 损坏；
多段速运行功能( 二进制 )
JG：点动
点动运行
DB：外部直流制动
直流制动
CS：工频切换
FV/FI：电压/电流输入 切换
STA：3线启动
工频切换 模拟量输入
STP：3线停止
ห้องสมุดไป่ตู้
3 线输入功能
F/R：3线正转/反转 PID：PID无效
PIDC：PID积分复位
PID功能
5.1 变频器的外部接线端子
5.1.3 输出信号指示端子
连接三相电机
取下端子＋1<PD/＋ > ～ P/＋2<P/＋>间的短接片，连 接选装的DC电抗器
连接选装的制动电阻器。( 需要制动转矩时)
连接选装的再生制动单元。( 需要制动转矩或内置的制 动电路有不足时)
G
接地端子
接地端子。请实施接地。 200V级为D 型接地、400V级为C型接地。 200V级3.7kW以下及400V级4.0kW以下机型的接地端子 带有散热器。
5.5 变频器的其他功能
5.1 变频器的外部接线端子
变频器在使用之前，首先要了解接线端子的功能，然后进行相应 的参数设置，只有这样才能使变频器发挥作用，实现它的功能。本章 以欧姆龙的3G3MX2变频器为例，介绍变频器的主要接线端子和功能参 数。
任何变频器，为了控制电动机，为了由外信号对变频器进行控制， 为了指示变频器的工作状态，都需要有一系列的外部端子。
重庆川仪m8500,m8600接线图
M85/86系列接线图
1、电气连接
执行机构对外接线端子分配见图3。
电气配线通过电缆直接连接到产品接线盒的端子排上。
2、连接
允许触点负载见说明书的第4部分。
屏蔽所有信号电缆，屏蔽接地线与执行机构只有一个接点。
推荐的基本接线及系统接线见图4及图5.
M8600模拟信号控制
图4推荐的基本接线
图3对外接线端子（触点未触发）
M8500/M8600系列变频型电动执行机构使用说明书
II
3、线径选择(触点连接)
电源电缆：2.5～4mm 2硬线或4mm 2软线信号电缆：0.5～1.5mm 2
硬线或软线
4、电缆密封口的螺纹尺寸
标准（Metric）推荐电缆外径（mm）
可选（PG）端子（标准）
2×M32×1.5
15-21
1×PG211×PG161×PG13.5
1×M25×1.5
12-16
运输时，电缆密封口的螺纹孔是用螺塞盖住的。
防护等级由现场安装后的电缆口密封来保证，请务必使用产品出厂随机配置的进线套并配置适合外径的电缆。
必要时可在电缆入口处涂密封胶，以保证达到规定的防护等级。
(a)模拟信号控制执行器的系统接线
(b)开关信号控制执行器的系统接线
图5
推荐的系统接线。
常用海湾消防模块接线图
常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。
模块输入设定参数设为常开检线。
模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。
I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7k Ω的终端电阻。
导线与接线端子(接线桩)联接图解
导线与接线端子(接线桩)联接图解导线与接线端子(接线桩)联接图解1.线头与针孔接线桩的联接单股芯线与接线桩联接时，最佳按恳求的长度将线头折成双股并排插人针孔，使压接螺钉顶紧在双股芯线的基地，如图3一6a所示。
假定线头较粗，双股芯线插不进针孔，也可将单股芯线直接插人，但芯线在插人针孔前，应朝着针孔上方稍微曲折，防止压紧螺钉稍有松动线头就脱出，如图3一6b所示。
不论是单股芯线仍是多股芯线，线头插人针孔时有必要插究竟，导线绝缘层不得插人孔内，针孔外的裸线头长度不得逾越3mmo但凡有两个压紧螺钉的，应先拧紧挨近孔口的一个，再拧紧挨近孔底的一个。
2.线头与螺打平压式接线桩的联接单股芯线与螺钉平压式接线桩的联接，是运用半圆头、圆柱头或六角头螺钉加垫圈将线头压紧结束联接的。
对载流量较小的单股芯线，先将线头弯成压接圈(俗称羊眼圈)，再用螺钉压紧。
为确保线头与接线端子(接线桩)有满意的触摸面积，日久不会松动或掉落，压接圈有必要弯成圆形。
单股芯线压接圈弯法如图3一7所示。
关于横截面不逾越10mm2的7股及以下多股芯线，应按图3一8所示办法弯制压接圈。
首要把离绝缘层根部约1/2长的芯线从头绞紧，越紧越好，如图3一8a所示;将绞紧有些的芯线，在离绝缘层根部1/3处向左外折角，然后曲折圆弧，如图3一8b所示;当圆弧曲折得将成圆圈(剩余1/4)时，应将余下的芯线向右外折角，然后使其成圆，捏平余下线端，使两头芯线平行，如图3一8c所示;把散开的芯线按2根、2根、3根分红三组，将榜首组2根芯线扳起，笔直于芯线(要留出垫圈边宽，如图3-8d所示);按七股芯线直线对接的自缠法加工，如图3-8e所示。
图3一8f是缠成后的七股芯线压接圈。
关于横截面逾越10mm2的七股以上软导线端头，应设备接线耳。
压接圈与接线端子(接线桩)联接的技能恳求是:压接圈和接线耳的曲折方向与螺钉拧紧方向应一同;联接前应根除压接圈、接线耳和垫圈上的氧化层及污物，然后将压接圈或接线耳放在垫圈下面，用恰当的力矩将螺钉拧紧，以确保触摸超卓。
西门子博图1200CPU硬件外部接线图
S7-1200-CPU外部接线图SIMATIC S7-1200紧湊型控制器是一款节省空间的模块化控制器，适合要求简单或高级逻辑、HMI和网络功能的小型自动化系统。
S7-1200设计紧凑、成本低廉且功能强大，是控制小型应用的完美解决方案。
具有如下特点结构紧凑，具有集成IO 和模块化扩展选件由于具有大量扩展选件，SIMATIC S7-1200 可根据具体自动化任务进行完美定制。
集成的PROFINET 接口可确保附加自动化组件和TIA Portal 工程组态框架完美配合。
通过模块化板卡设计，无需改变物理尺寸，即可扩展控制器。
错误消息以普通文本形式显示在TIA Portal 中、HMI 或Web 服务器上通过全新统一显示形式，可进行高效故障排除和快速故障定位，缩短了调试时间，并最大限度缩短了停产时间。
SIMATIC S7-1200 提供了已集成在系统中的诊断功能，无需额外编程。
故障安全CPU 用于标准和安全应用故障安全CPU 适用于机器和工厂自动化中的标准及故障安全应用。
集成安全功能通过PROFINET 提供与PROFIsafe 设备的连接。
在工程组态工具STEP 7 Safety Basic 中，用户通过对于标准任务和安全相关任务都相同的组态和操作方式来创建其程序。
通过复制和专有技术保护功能提供受保护的CPU 访问针对未授权的代码或过程值修改提供保护需要在运行期间提供较高可用性。
专有技术保护、复制保护和访问保护可防止各方未经授权而打开或复制模块，为算法和过程提供保护。
这些安全功能已集成在S7-1200 和TIA Portal 中。
集成工艺功能：集成功能和灵活的驱动器连接用于执行计数和测量、调节和运动控制任务的集成工艺功能使得SIMATIC S7-1200 成为一个功能多样的系统，非常适合完成众多自动化任务。
由于有集成的PID 控制器，可根据具体目标值，精确而高效地调整物理变量（如房间温度）。
所有CPU 都支持跟踪功能。
常用接插件型 图文自己总结
常用接插件型号（图文）2.54间距的叫SCN2.0间距的叫SAN护套2端子187端子个4.2间距公壳型号5557 母壳PH2.0XH-8PFD-14P 2.54间距CH3.96VH3.96ZH(1.5间距)EL特指4.5间距，SM指2.54间距DG1000-2P接插件LED显示屏/LED显示屏散件/P10半户外/16P排线压头 FC-16P接插件接插件 2.54间距 2*40P 双排针双排直针5.08-301-2P 接插件针座端子接插件 SM 脚距2.54 线1007公端子接插件 2.8插簧插片 2.8MM 铜XH-2.54-2P接插件1+1接插件VH3.96-2P接插件DC3-10P接插件接插件间距4.5MM 对插接插件接插件焊接式公头 DB25接插件 EL 2P 条形连接器CH3.96-5P接插件接插件 RS232串口 DB9母头 DB9孔全铜接插件标准6.3MM 插簧插片护套 0.5元/套冷压接线端子5.0MM 两位接插件2.54单排针，1*40P 排针接插件2.54MM接插件焊接式公头 DB37 蓝色PH2.0mm胶壳、针座、端子连接器、接插件系列XH2.54-3P接插件插件座间距2.54MMfc-16P接插件KF/DG1000-2p 接插件/接插座/接线端子脚间距10MM接插件杜邦线20CM1P-1P2P接插件(脚间距5.08mm)DC3-10P 接插件下载座JST对插接插件母壳 2P（10个MOG接插件 l连接器 2.0MM PH-2A针座(插座2.8端子型车用连接器接插件线缆连接器连接件对接 2线串口头接插件DR9针式板载式焊接式弯针插座(母头) RS232杜邦（间距2.0mm）双排胶壳，针座，端子连接器、接插件系列簧片+一套包括：头子+座子接插件接插件KF2510-6P 间距2.54适配器适配座转换座 PLCC44转DIP40 PLCC-44芯(贴片)接插件航空插头连接器 GX16-2T（2芯）接插件接插件测试插头插座十字插香蕉插 0.9元一对红色4.8接插件铜件两只脚焊板插片公端子接插件 6.3插簧插片 6.3MM 铜HT3.96-10P橙色,接插件DB25 公头/针二排25芯接插头接插件FC-8P 排线头接插件2.54间距一套6.3插簧接插件铜件直脚芯白色插座 2510-3接插件KF2510端子接插件端子 2.54MM冷压头簧片5557 连接件接插件 8孔连线器插座塑料连接件对插件DC3-20P接插件6.3-4 (6.3端子）型车用连接器接插件接线器 4线连接件XH2.54-2P接插件间距2.54MM 一套接插件XH2.54-10P 座子+线线长20CM接插件KF-4P 拔插式接线端子 KF2EDG 间距5.08MM 一套弯针SM-2P 对插锁紧接插件一套公壳+母壳+公簧片+母簧片USB A母连接头 A母插座 USB接插件XH2.54-5P接插件,连接器,针距2.54MM 端子座+插头+簧片一套PLCC 32贴片插座接插件连接器4.8直插/插簧/插片/对插件/单线连接器/单线接插件航空插头/GX16-2芯/一套/ 电缆连接器接插件【不锈钢】16型高品质航插航空插头航空插座接插件电连接器 8芯防水对接端子防水对插连接器汽车防水接插件密封防水对插端子1套大号皮套鳄鱼夹电子接插件接线夹连线夹香蕉插座香蕉插头香蕉接头接插件测试接头B101连接器2.8端子型/车用连接器/接插件/空中对接/摩托车 6PBNC插座铜镀金针BNC反接头 Q9头反接焊接方式摄像机视频接插件6.3多孔接插件电子连接件车用电器连接插头插座 3孔4+1接插件双皇冠接插件－MINI USB座贴片迷你 MINI-5P 铁LED显示屏/LED显示屏散件/P10半户外/16P排线压头 FC-16P接插件接插件杜邦线20CM8P-8P香蕉插头质量好连接头测试头接插件 DIY电子实验制作配件连接器接插件SCSI68PIN双母头连接线接插件6.3带护套接插件铜件连接器TJC3 2.54 XH-2AW(2位弯脚插座/90度)批发 P48-26芯大电流航空插头接头电缆接插件SM2.5-3P公母对接胶壳，端子，条形连接器，接插件，黑色，1套弯针XH2.54-2P接插件间距2.54MM 一套：插头+弯插座+端子 20MOG电源插头接插件电源座。
海湾报警设备接线图
海湾消火栓按钮接线图海湾报警设备 / 2012-09-29本文将重点介绍海湾消火栓按钮接线图，包括J-SAM-GST9123消火栓按钮接线图和J-SAM-GST9124消火栓按钮接线图。
一、J-SAM-GST9123消火栓按钮接线图消火栓按钮外接端子示意图如图2-7：其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开触点，用于直接启泵控制时，需外接24V电源应用方法：J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接可分为总线制启泵方式和多线制直接起泵方式。
采用总线制起泵方式时，消火栓按钮直接和信号二总线连接，消火栓按钮总线制起泵方式应用接线示意图如图2-10：这种方式中，消火栓按钮按下，即向控制器发出报警信号，控制器发出启泵命令并确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
：2-11采用消火栓按钮直接起泵方式应用接线示意图如图这种方式中，消火栓按钮按下，可直接控制消防泵的启动，泵运行后，火灾报警控制器确认泵已启动后，将点亮消火栓按钮上的绿色回答指示灯。
二、J-SAM-GST9124消火栓按钮接线图J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。
其中：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O、G：有源DC24V/100mA输出I、G：无源回答输入应用方法：J-SAM-GST9124消火栓按钮可以采用总线制方式启动消防泵（参照第二章1.3节J-SAM-GST9123消火栓按钮），也可以采用多线制方式直接启动消防泵，应用示意图如图2-13。
这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵所示：2-14方式应用示意图如图海湾消防电话模块安装接线示意图海湾报警设备 / 2012-10-19GST-LD-8304为海湾消防电话模块，本文海湾消防设备技术员将介绍海湾8304电话模块的外形示意图、安装示意图、接线示意图以及应用方法。
端子接线图FUSENLRESPO...
电磁流量计转换器使用说明书L_Mag511系列2009年1月目录1. 产品功能说明 (1)1.1基本功能 (1)1.2特殊功能 (1)1.3正常工作条件 (1)1.4与传感器连接型式 (1)1.5安装尺寸图 (2)2. 转换器基本电路 (3)3. 技术性能指标 (3)3.1执行标准 (3)3.2基本参数与性能指标 (3)4. 转换器接线与操作 (6)4.1键盘定义与显示 (6)4.2仪表图片 (7)4.3转换器接线图 (8)4.4连接电线电缆特性及连接要求 (10)4.5数字量输出及计算 (13)4.6模拟量输出及计算 (15)5. 仪表参数设置..............................................................................................错误！未定义书签。
5.1L_M AG511三键转换器参数及操作......................................................错误！未定义书签。
5.2L_M AG511四键转换器参数及操作......................................................错误！未定义书签。
5.3仪表详细参数说明.................................................................................错误！未定义书签。
6．红外手持遥控键盘 (32)7.报警信息 (32)8. 故障处理 (33)8.1仪表无显示 (33)8.2励磁报警 (33)8.3空管报警 (33)8.4测量的流量不准确 (33)9. L_MAG511装箱与贮存 (34)9.2运输和贮存 (34)附录一励磁频率选择（参考） (35)附录二 L_ MAG511转换器HART功能说明 (37)L_Mag511电磁流量计转换器使用说明书1. 产品功能说明1.1基本功能■ 低频方波励磁，励磁频率：1/16工频、1/20工频、1/25工频；■ 高频方波励磁，励磁频率：1/2工频（适用于浆液测量）（选配）；■ 励磁电流可选定为125mA、187.5mA；■ 无需附加电极的空管测量功能，连续测量，定值报警；■ 流速测量范围：0.1 --- 15米/秒，流速分辨率：0.5毫米/秒；■ 交流高频开关电源，电压适用范围：85V AC --- 250V AC；■ 直流24V开关电源，电压适用范围：20VDC --- 36VDC；■ 网络功能：MODBUS、HART（选配）；■ 中文、英文显示方式,（可定制其它语言）；■ 内部有三个积算器总量，可分别记录：正向总量、反向总量、差值总量。
海湾消防模块安装接线示意图(整理齐全)
海湾消防模块安装接线示意图(整理齐全)海湾100B声光报警器安装接线示意图HX-100B声光报警器是海湾报警系统最为常用的一个产品，今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。
海湾100B火灾声光警报器外形示意图如图2-19：HX-100B火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚处为宜。
火灾声光警报器接线端子示意图如图2-20：其中：Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于HX-100A型火灾声光警报器，此端子无效D1、D2：与DC24V电源线连接的端子，无极性S1、G：外控输入端子可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如图2-21：布线要求：信号二总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；S1、G采用阻燃RV线，截面积≥0.5mm2。
HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（这种方式中，消火栓按钮按下，O、G端输出DC24V电源，可直接控制消防泵的启动，泵运行后，泵控制箱上的无源动作触点信号通过I、G端返回按钮，可以点亮按钮上的绿色回答指示灯。
当设备启动电流大于100mA时，应通过GST-LD-8302切换模块进行转换，通过GST-LD-8302转换直接启泵方式应用示意图如图2-14所示：海湾消防按钮接线及应用示意图海湾报警之家 / 2012-10-16海湾报警之家工程师本节将为大家讲解海湾消防按钮的接线示意图，海湾消防报警按钮常用型号有：J-SAM-GST9121和J-SAM-GST9122两种。
一、J-SAM-GST9121海湾消防按钮接线示意图手动火灾报警按钮外接端子示意图如图2- 7。
其中：Z1、Z2：无极性信号二总线接线端子。
K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
瑞基RA、RQ、RQMⅠⅡⅢ常用接线端子及接线图
瑞基RA、RQ、RQMⅠⅡⅢ常用接线端子及接线图
24V 电源是4 和5 端子，5 为+，4 为—，
36 号端子远程低电压是公共端，所以使用内部24Vdc 时，需要将4、36 短接起来。
40 号端子是远程高电压公共端
35 号端子是开阀
33 号端子是关阀
34 号端子是停止
42、43、44 是故障监视继电器，
42 号端子是公共端
旋钮打到远方且无故障时，42、44 吸合，
不在远方或有故障时，42、43 吸合。
开关到位的反馈信号的常用端子是：
6、7 号端子是关到位反馈，常开点
8、9 号端子是开到位反馈，常开点
开关到位的反馈信号的备用端子是：
10、11 号端子是关到位反馈，常闭点
12、13 号端子是开到位反馈，常闭点
这些都可以在菜单里更改触点功能
调节型接线如下：
阀位电流控制—27，+26
阀位电流反馈—23，+22
如果要使用调节型，则需要将5 和39 进行短接，4 和41 进行短接
干接点的容量：5A，30VDC\250VAC
外部远程控制电压是24V-220VAC\DC，内部远程控制电压是：24VDC
图6-2 形式2：保持式打开/关闭控制，行程可逆，但不能停在中途位置
图6-3 形式3：保持式打开、关闭、停止控制。
消防配件标准安装-布线-接线图
消防配件标准安装、布线、接线图JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线.海湾消防报警设备专区！ / 2013-06-09JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37：安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38：四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39：用φ4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。
探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。
按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。
J-SAF-GST9213(Ex)消火栓按钮安装接线海湾消防报警设备专区！ / 2013-05-28消火栓按钮外形示意图如图1-17：对外接线端子示意图如图1-18：其中：L1+、L1-：接安全栅本安侧K1、K2：常开输出端子L2+、L2-：接下一按钮或终端电阻具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。
布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.1mH。
消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。
GST-MD-M9514型火灾光警报器安装与接线海湾消防报警设备专区！ / 2013-05-22火灾光警报器的外形结构示意图如图2-23：火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。
无端子接线和有端子接线、电力电缆终端头的区别
图一某接线箱接线示意图如图一所示，下边的小型空气开关采用导线截面均为6mm2，应套用无端子外部接线，当然事实上这种家用的小型空气开关接线端子已经结成在空气开关里边了（详见图二家用小型空气开关构造详图中的第④个构造），因此无需套用有端子子目。
图一中左上的断路器（最大的那个断路器）采用的是压铜接线端子，导线截面为35mm2，从图中明显可以看到接线端子外露，其所套用的定额子目（压铜接线端子导线截面≤35mm2）定额工作内容为：削线头、套绝缘管、压接头、包缠绝缘带。
图二家用小型空气开关构造详图图三DT系列铜接线端子三、特别注意如图一所示，应当注意导线接在零线排和地线排上时候的接线端子在进行端子数量计算的时候不要忘了。
四、定额解释设备安装定额包括屏、柜、台、箱设备本体及其辅助设备安装，即：标签框、光字牌、信号灯、附加电阻、连接片等。
定额不包括支架制作与安装、二次喷漆及喷字、设备干燥、焊（压）接线端子、端子板外部（二次）接线、基础槽（角）钢制作与安装、设备上开孔。
（对此解释：该句意思是配电箱本身是不包含端子板的外部接线的）接线端子定额只适用于导线，电力电缆终端头制作安装定额中包括压接线端子，控制电缆终端头制作安装定额中包括终端头制作及接线至端子板。
不得重复计算。
（对此解释：本句的意思是对于室内配电箱及一般楼于的低压配电箱主要采用压铜接线端子子目，包括其室内电缆同样采用该类子目，而对于高压配电箱或者变电所出线则一般采用配电、输电电缆敷设中的“电力电缆头制作安装”相应子目，不得与端子外部接线重复计算。
）五、习题1、户内接线箱有两股出线，WL1:照明BV3*2.5,WL2:插座BV3*4.怎么套端子接线，套几个?答复：关于电气安装工程中的无端子外部接线是指配电箱柜或者接线箱内的导线端头。
根据所提到的户内配电箱出线的2个回路中:照明回路BV-3*2.5的应该计算2.5m㎡的3个头;另一个插座回路BV-3*4MM2的应该计算4m㎡的3个头。
