NRF24L01无线模块收发程序(实测成功 多图)
NRF24L01无线模块收发程序例程
//下面是接收的NRF24L01的程序。
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////#include<reg52.h>#include "nrf24l01.h"#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit IRQ =P1^2;//输入sbit MISO =P1^3; //输入sbit MOSI =P1^1;//输出sbit SCLK =P1^4;//输出sbit CE =P1^5;//输出sbit CSN =P1^0;//输出uchar RevTempDate[5];//最后一位用来存放结束标志uchar code TxAddr[]={0x34,0x43,0x10,0x10,0x01};//发送地址/*****************状态标志*****************************************/uchar bdata sta; //状态标志sbit RX_DR=sta^6;sbit TX_DS=sta^5;sbit MAX_RT=sta^4;/*****************SPI时序函数******************************************/ uchar NRFSPI(uchar date){uchar i;for(i=0;i<8;i++) // 循环8次{if(date&0x80)MOSI=1;elseMOSI=0; // byte最高位输出到MOSIdate<<=1; // 低一位移位到最高位SCLK=1;if(MISO) // 拉高SCK，nRF24L01从MOSI读入1位数据，同时从MISO输出1位数据date|=0x01; // 读MISO到byte最低位SCLK=0; // SCK置低}return(date); // 返回读出的一字节}/**********************NRF24L01初始化函数*******************************/ void NRF24L01Int(){NRFDelay(2);//让系统什么都不干CE=0;CSN=1;SCLK=0;IRQ=1;}/*****************SPI读寄存器一字节函数*********************************/ uchar NRFReadReg(uchar RegAddr){uchar BackDate;CSN=0;//启动时序NRFSPI(RegAddr);//写寄存器地址BackDate=NRFSPI(0x00);//写入读寄存器指令CSN=1;return(BackDate); //返回状态}/*****************SPI写寄存器一字节函数*********************************/ uchar NRFWriteReg(uchar RegAddr,uchar date){uchar BackDate;CSN=0;//启动时序BackDate=NRFSPI(RegAddr);//写入地址NRFSPI(date);//写入值CSN=1;return(BackDate);}/*****************SPI读取RXFIFO寄存器的值********************************/ uchar NRFReadRxDate(uchar RegAddr,uchar *RxDate,uchar DateLen){ //寄存器地址//读取数据存放变量//读取数据长度//用于接收uchar BackDate,i;CSN=0;//启动时序BackDate=NRFSPI(RegAddr);//写入要读取的寄存器地址for(i=0;i<DateLen;i++) //读取数据{RxDate[i]=NRFSPI(0);}CSN=1;return(BackDate);}/*****************SPI写入TXFIFO寄存器的值**********************************/ uchar NRFWriteTxDate(uchar RegAddr,uchar *TxDate,uchar DateLen){ //寄存器地址//写入数据存放变量//读取数据长度//用于发送uchar BackDate,i;CSN=0;BackDate=NRFSPI(RegAddr);//写入要写入寄存器的地址for(i=0;i<DateLen;i++)//写入数据{NRFSPI(*TxDate++);}CSN=1;return(BackDate);}/*****************NRF设置为发送模式并发送数据******************************/ void NRFSetTxMode(uchar *TxDate){ //发送模式CE=0;NRFWriteTxDate(W_REGISTER+TX_ADDR,TxAddr,TX_ADDR_WITDH);//写寄存器指令+P0地址使能指令+发送地址+地址宽度NRFWriteTxDate(W_REGISTER+RX_ADDR_P0,TxAddr,TX_ADDR_WITDH);//为了应答接收设备，接收通道0地址和发送地址相同NRFWriteTxDate(W_TX_PAYLOAD,TxDate,TX_DA TA_WITDH);//写入数据/******下面有关寄存器配置**************/NRFWriteReg(W_REGISTER+EN_AA,0x01); // 使能接收通道0自动应答NRFWriteReg(W_REGISTER+EN_RXADDR,0x01); // 使能接收通道0NRFWriteReg(W_REGISTER+SETUP_RETR,0x0a); // 自动重发延时等待250us+86us，自动重发10次NRFWriteReg(W_REGISTER+RF_CH,0x40); // 选择射频通道0x40NRFWriteReg(W_REGISTER+RF_SETUP,0x07); // 数据传输率1Mbps，发射功率0dBm，低噪声放大器增益NRFWriteReg(W_REGISTER+CONFIG,0x0e); // CRC使能，16位CRC校验，上电CE=1;NRFDelay(5);//保持10us秒以上}/*****************NRF设置为接收模式并接收数据******************************/ //接收模式void NRFSetRXMode(){CE=0;NRFWriteTxDate(W_REGISTER+RX_ADDR_P0,TxAddr,TX_ADDR_WITDH); // 接收设备接收通道0使用和发送设备相同的发送地址NRFWriteReg(W_REGISTER+EN_AA,0x01); // 使能接收通道0自动应答NRFWriteReg(W_REGISTER+EN_RXADDR,0x01); // 使能接收通道0NRFWriteReg(W_REGISTER+RF_CH,0x40); // 选择射频通道0x40NRFWriteReg(W_REGISTER+RX_PW_P0,TX_DATA_WITDH); // 接收通道0选择和发送通道相同有效数据宽度NRFWriteReg(W_REGISTER+RF_SETUP,0x07); // 数据传输率1Mbps，发射功率0dBm，低噪声放大器增益NRFWriteReg(W_REGISTER+CONFIG,0x0f); // CRC使能，16位CRC校验，上电，接收模式CE = 1;NRFDelay(5);}/****************************检测是否有接收到数据******************************/void CheckACK(){ //用于发射模式接收应答信号sta=NRFReadReg(R_REGISTER+STATUS); // 返回状态寄存器if(TX_DS)NRFWriteReg(W_REGISTER+STATUS,0xff); // 清除TX_DS或MAX_RT中断标志}/*************************接收数据*********************************************/void GetDate(){sta=NRFReadReg(R_REGISTER+STATUS);//发送数据后读取状态寄存器if(RX_DR) // 判断是否接收到数据{CE=0;//待机NRFReadRxDate(R_RX_PAYLOAD,RevTempDate,RX_DATA_WITDH);// 从RXFIFO读取数据接收4位即可，后一位位结束位NRFWriteReg(W_REGISTER+STATUS,0xff); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标CSN=0;NRFSPI(FLUSH_RX);//用于清空FIFO ！！关键！！不然会出现意想不到的后果！！！大家记住！！CSN=1;}//NRFWriteReg(W_REGISTER+STA TUS,0xff); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标}void NRFDelay(uint t){uint x,y;for(x=t;x>0;x--)for(y=110;y>0;y--);}。
nRF24L01无线模块讲解解读
数据通道
nRF24L01 在接收模式下可以接收6 路不同通道的数据。
数据通道
• 每一个数据通道使用不同的地址，但是共用相同的频道。 也就是说6 个不同的nRF24L01 设置为发送模式后可以与 同一个设置为接收模式的nRF24L01 进行通讯，而设置为 接收模式的nRF24L01 可以对这6 个发射端进行识别。 • 数据通道是通过寄存器EN_RXADDR 来设置的，默认状 态下只有数据通道0 和数据通道1 是开启状态的。 • nRF24L01在确认收到数据后记录地址，并以此地址为目 标地址发送应答信号，在发送端，数据通道0被用作接收 应答信号，因此属通道0 的接收地址要与发送地址端地址 相等，以确保接收到正确的应答信号。
封装引脚及其引脚功能
nRF单端50Ω射频输出原理图
nRF24L10与单片机应用电路图
举例：NRF24L01模块口与STM32连接原理图中断
• nRF24L01 的中断引脚（IRQ）为低电平触发，当状态寄 存器中TX_DS（数据发送完成中断位）、RX_DR（接收 数据中断位） 或MAX_RT（达到最多次重发中断位）为 高时触发中断。 • 当MCU 给中断源写‘1’时，中断引脚被禁止。可屏蔽中 断可以被IRQ 中断屏蔽。通过设置可屏蔽中断位为高，则 中断响应被禁止。默认状态下所有的中断源是被禁止的。
nRF24l01的SPI通信时序
增强型ShockBurstTM 发送模式
• 1、 配置寄存器位PRIM_RX 为低 • 2、 当MCU 有数据要发送时，接收节点地址（TX_ADDR） 和有效数据(TX_PLD)通过SPI 接口写入nRF24L01。发送 数据的长度以字节计数从MCU 写入TX FIFO。当CSN 为 低时数据被不断的写入。发送端发送完数据后，将通道0 设置为接收模式来接收应答信号，其接收地址 (RX_ADDR_P0)与接收端地址(TX_ADDR)相同。 例：在上图 中数据通道5 的发送端(TX5)及接收端(RX)地 址设置如下： TX5：TX_ADDR=0xB3B4B5B605 TX5：RX_ADDR_P0=0xB3B4B5B605 RX：RX_ADDR_P5=0xB3B4B5B605
nrf24l01发送接收一体程序（以调通,解决了接收端只能接收一次的问题）

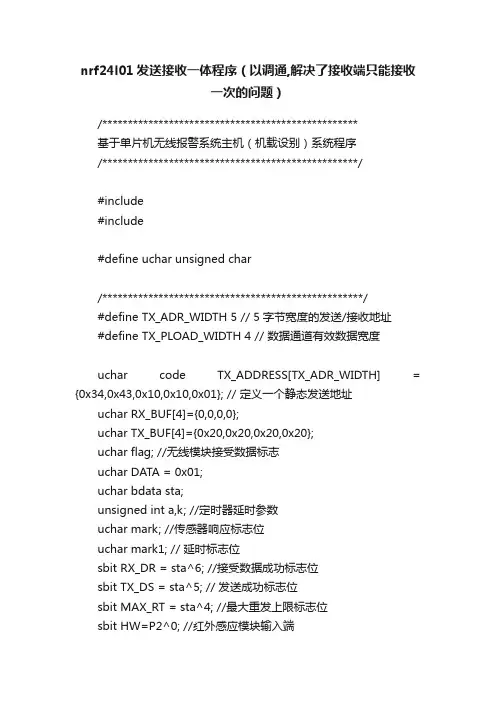

nrf24l01发送接收一体程序（以调通,解决了接收端只能接收一次的问题）/**************************************************基于单片机无线报警系统主机（机载设别）系统程序/**************************************************/#include#include#define uchar unsigned char/***************************************************/#define TX_ADR_WIDTH 5 // 5字节宽度的发送/接收地址#define TX_PLOAD_WIDTH 4 // 数据通道有效数据宽度uchar code TX_ADDRESS[TX_ADR_WIDTH] = {0x34,0x43,0x10,0x10,0x01}; // 定义一个静态发送地址uchar RX_BUF[4]={0,0,0,0};uchar TX_BUF[4]={0x20,0x20,0x20,0x20};uchar flag; //无线模块接受数据标志uchar DATA = 0x01;uchar bdata sta;unsigned int a,k; //定时器延时参数uchar mark; //传感器响应标志位uchar mark1; // 延时标志位sbit RX_DR = sta^6; //接受数据成功标志位sbit TX_DS = sta^5; // 发送成功标志位sbit MAX_RT = sta^4; //最大重发上限标志位sbit HW=P2^0; //红外感应模块输入端sbit ZD=P1^7; //震动传感器输入端sbit LED=P2^1; //LED报警器输出端sbit SDA=P2^4; //语音模块数据控制端sbit ONN=P2^3; //语音芯片电源控制端口sbit FM =P2^5; //蜂鸣器/************************************************** 函数：delayus()描述：延迟x微秒/**************************************************/void delayus(unsigned int t){while(t--);}/************************************************** 函数：delayms()描述：延迟x毫秒/**************************************************/void delayms(unsigned int h){unsigned int j;while(h--)for(j=85;j>0;j--);}/************************************************** 函数：delays()描述：延迟x.xx秒/**************************************************/void delays( float h){unsigned int i,j;h*=100;while(h--){for(i=0;i<235;i++)for(j=0;j<3;j++);}}/************************************************** 函数：sendadd()描述：语音模块发送地址信号/**************************************************/ void sendadd(unsigned char addr){uchar i;delayms(5); /* 数据信号置于低电平5ms */for(i=0;i<8;i++){ SDA=1;if(addr & 1){delayus(60); /* 高电平比低电平为600us：200us，表示发送数据1 */SDA=0;delayus(20);}else{delayus(20);SDA=0; /* 高电平比低电平为200us：600us，表示发送数据0 */ delayus(60);}addr>>=1;}SDA=1;}/**************************************************函数：SPI_RW()描述：根据SPI协议，写一字节数据到nRF24L01，同时从nRF24L01 读出一字节/**************************************************/uchar SPI_RW(uchar byte){for(i=0; i<8; i++) // 循环8次{MOSI = (byte & 0x80); // byte最高位输出到MOSIbyte <<= 1; // 低一位移位到最高位SCK = 1; // 拉高SCK，nRF24L01从MOSI读入1位数据，同时从MISO输出1位数据byte |= MISO; // 读MISO到byte最低位SCK = 0; // SCK置低}return(byte); // 返回读出的一字节}/**************************************************//**************************************************函数：SPI_RW_Reg()描述：写数据value到reg寄存器/**************************************************/uchar SPI_RW_Reg(uchar reg, uchar value){uchar status;CSN = 0; // CSN置低，开始传输数据status = SPI_RW(reg); // 选择寄存器，同时返回状态字SPI_RW(value); // 然后写数据到该寄存器CSN = 1; // CSN拉高，结束数据传输return(status); // 返回状态寄存器}/************************************************** 函数：clear()描述：清TX_FIFO寄存器/**************************************************/void clear(){CSN=0;SPI_RW(FLUSH_TX);CSN=1;}/************************************************** 函数：SPI_Read()描述：从reg寄存器读一字节/**************************************************/ uchar SPI_Read(uchar reg){uchar reg_val;CSN = 0; // CSN置低，开始传输数据SPI_RW(reg); // 选择寄存器reg_val = SPI_RW(0); // 然后从该寄存器读数据CSN = 1; // CSN拉高，结束数据传输return(reg_val); // 返回寄存器数据}/**************************************************//**************************************************函数：SPI_Read_Buf()描述：从reg寄存器读出bytes个字节，通常用来读取接收通道数据或接收/发送地址/**************************************************/ uchar SPI_Read_Buf(uchar reg, uchar * pBuf, uchar bytes) {uchar status, i;CSN = 0; // CSN置低，开始传输数据status = SPI_RW(reg); // 选择寄存器，同时返回状态字for(i=0; ipBuf[i] = SPI_RW(0); // 逐个字节从nRF24L01读出CSN = 1; // CSN拉高，结束数据传输return(status); // 返回状态寄存器}/**************************************************//**************************************************函数：SPI_Write_Buf()描述：把pBuf缓存中的数据写入到nRF24L01，通常用来写入发射通道数据或接收/发送地址/**************************************************/ uchar SPI_Write_Buf(uchar reg, uchar * pBuf, uchar bytes) {uchar status, i;CSN = 0; // CSN置低，开始传输数据status = SPI_RW(reg); // 选择寄存器，同时返回状态字for(i=0; iSPI_RW(pBuf[i]); // 逐个字节写入nRF24L01CSN = 1; // CSN拉高，结束数据传输return(status); // 返回状态寄存器}/**************************************************函数：RX_Mode()描述：这个函数设置nRF24L01为接收模式，等待接收发送设备的数据包/**************************************************/void RX_Mode(void){CE = 0;SPI_RW_Reg(WRITE_REG + CONFIG, 0x0F); // CRC使能，16位CRC校验，上电，接收模式CE = 1;delayus(200); // 拉高CE启动接收设备}/**************************************************函数：TX_Mode()描述：这个函数设置nRF24L01为发送模式，（CE=1持续至少10us），130us后启动发射，数据发送结束后，发送模块自动转入接收模式等待应答信号。
NRF24L01全双工调试程序 自动切换收发模式 可用于实现对讲机
sbit P22 = P2^2;
sbit P23 = P2^3;
sbit P24 = P2^4;
sbit P25 = P2^5;
sbit P26 = P2^6;
sbit P27 = P2^7;
sbit P30 = P3^0;
sbit P31 = P3^1;
sbit P32 = P3^2;
SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //设置接收数据长度
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x0f);//设置发射速率为2MHZ，发射功率为最大值0dB
SPI_RW_Reg(WRITE_REG + CONFIG, 0x7c);//IRQ引脚不显示中断掉电模式1~16CRC校验
ucharbdata sta;
sbitRX_DR=sta^6;
sbitTX_DS=sta^5;
sbitMAX_RT=sta^4;
//********************************NRF24L01初始化******************************************//
void init_NRF24L01()
{
delayus(100);
CE=0; //片选使能
CSN=1; // SPI使能
SCK=0; // SPI时钟拉低
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); //写本地地址
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH); //写接收端地址
NRF24L01收发程序
/******* ******** ******** ******** ******** ******** ******** ******** ******** ******* ******** ******** ******/ uchar SPI_Read (uchar reg) { uchar reg_val; CSN = 0; // CSN low, initiali ze SPI communic ation... SPI_RW(r eg); // Select register to read from.. reg_val = SPI_RW(0 ); // ..then read register value
/*NRF24L 01 初始 化 //****** ******** ******** ******** ******** ******** ******** ******** */ void init_NRF 24L01(vo id) { inerDela y_us(100 ); CE=0; // chip enable CSN=1; // Spi disable SCK=0; // SPI_Writ e_Buf(WR ITE_REG + TX_ADDR, TX_ADDRE SS, TX_ASCK high.. uchar |= MISO; // capture current MISO bit SCK = 0; // ..then set SCK low again } return(u char); // return read uchar } /******* ******** ******** ******** ******** ******** ******** ******** ******** ******* ******** ******** ****** /*函数： uchar SPI_Read (uchar reg) /*功能： NRF24L01 的SPI 时 序
无线收发24L01程序
#define CE_LOW P3OUT&=~BIT2
#define IRQ P3IN&BIT3//读取P3.3的值*/
/***********模拟SPI方式***********/
标签： 24L01 程序
无线收发 24L01程序
最近项目基本都做完了，闲着没事了，过来整理下博客，分享下自己的程序！这是几个月前调通的程序，24L01无线收发芯片,mcu用的是msp430f2274！该程序花费了我大量心血！算是我学起单片机来攻克的第一块芯片吧！注释相当详细！
#include<msp430x22x4.h>
CE_HIGH;
delay_us(130);
sta="SPI"_Read(READ_REG+STATUS);
while(sta&0x40)
{
CE_LOW;//进入闲置模式
SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);/*数据宽度未定义*/
//SPI命令字
#define READ_REG 0X00//读寄存器命令
#define WRITE_REG 0X20//写寄存器命令
#define RD_RX_PLOAD 0X61//读有效数据命令
#define WR_TX_PLOAD 0XA0//写有效数据命令
#define FLUSH_TX 0XE1//清除TX_FIFO应用于发射模式
#define MOSI_HIGH P3OUT|=BIT4
#define MOSI_LOW P3OUT&=~BIT4
nrf24l01使用与调试经验总结(包括一收多发)
nrf24l01使用与调试经验总结（包括一收多发--1主机最多6从机）----------------------------------------------------------------------------------------------------------------------------主要特性工作在2.4GHz ISM 频段调制方式：GFSK/FSK数据速率：2Mbps/1Mbps/250Kbps超低关断功耗：<0.7uA超低待机功耗：<15uA快速启动时间：<130uS内部集成高PSRR LDO宽电源电压范围：1.9-3.6V数字IO 电压: 3.3V/5V低成本晶振：16MHz±60ppm接收灵敏度：<-83dBm @2MHz最高发射功率：7dBm接收电流（2Mbps）：<15mA发射电流(2Mbps):<12mA（0dBm)10MHz 四线SPI 模块内部集成智能ARQ 基带协议引擎收发数据硬件中断输出支持1bit RSSI 输出极少外围器件,降低系统应用成本QFN20 封装或COB 封装注意：C代表了命令，S表示寄存器值，D表示数据写数据：SPI写命令+寄存器地址----->SPI写入数据读数据：SPI写寄存器地址(可以使用读命令+寄存器地址)----->SPI读取数据不论是读取或者写入数据，甚至是读/写len长度的数据都要先写寄存器地址；总的来说时候就三个模式：1.待机模式（待机模式+掉电省电模式）2.发送模式3.接受模式具体各个模式介绍参考数据手册。
----------------------------------------------------------------------------------------------------------------nrf发送数据是以包来发送。
nRF24L01无线通信模块使用手册
nRF24L01无线通信模块使用手册一、模块简介该射频模块集成了NORDIC公司生产的无线射频芯片nRF24L01：1．支持2.4GHz的全球开放ISM频段，最大发射功率为0dBm2．2Mbps，传输速率高3．功耗低，等待模式时电流消耗仅22uA4．多频点（125个），满足多点通信及跳频通信需求5．在空旷场地，有效通信距离：25m（外置天线）、10m（PCB天线）6．工作原理简介：发射数据时，首先将nRF24L01配置为发射模式，接着把地址TX_ADDR和数据TX_PLD 按照时序由SPI口写入nRF24L01缓存区，TX_PLD必须在CSN为低时连续写入，而TX_ADDR在发射时写入一次即可，然后CE置为高电平并保持至少10μs，延迟130μs后发射数据；若自动应答开启，那么nRF24L01在发射数据后立即进入接收模式，接收应答信号。
如果收到应答，则认为此次通信成功，TX_DS置高，同时TX_PLD从发送堆栈中清除；若未收到应答，则自动重新发射该数据（自动重发已开启），若重发次数（ARC_CNT）达到上限，MAX_RT置高，TX_PLD不会被清除；MAX_RT或TX_DS置高时，使IRQ变低，以便通知MCU。
最后发射成功时，若CE为低，则nRF24L01进入待机模式1；若发送堆栈中有数据且CE为高，则进入下一次发射；若发送堆栈中无数据且CE为高，则进入待机模式2。
接收数据时，首先将nRF24L01配置为接收模式，接着延迟130μs进入接收状态等待数据的到来。
当接收方检测到有效的地址和CRC时，就将数据包存储在接收堆栈中，同时中断标志位RX_DR置高，IRQ变低，以便通知MCU去取数据。
若此时自动应答开启，接收方则同时进入发射状态回传应答信号。
最后接收成功时，若CE变低，则nRF24L01进入空闲模式1。
三、模块引脚说明1 / 197 NC 空 8 CSN 芯片片选信号 I 9 CE 工作模式选择I 10+5V电源四、模块与AT89S52单片机接口电路注：上图为示意连接，可根据自己实际需求进行更改；使用AT89S52MCU 模块时，请将Nrf24L01通讯模块每个端口（MOSI 、SCK 、CSN 和CE ）接4.7K 的排阻上拉到VCC 增强其驱动能力（如下图：）。
nRF24L01无线模块讲解解析
增强型的ShockBurst TM 模式
• nRF24L01配置为增强型的ShockBurst TM 模式 下时，只 要MCU有数据要发送，nRF24L01就会自动启动 ShockBurst TM模式来发送数据。在发送完数据后 nRF24L01转到接收模式，并等待终端的应答信号。如果 没有收到应答信号，nRF24L01将重发相同的数据包，直 到收到应答信号或重发次数超过SETUP_RETR_ARC寄 存器中设置的值为止，如果重发次数超过了设定值，则产 生MAX_RT中断。 • 只要接收到确认信号，nRF24L01就认为最后一包数据已 经发送成功（接收方已经收到数据），把TX FIFO中的数 据清除掉并产生TX_DS中断（IRQ引脚置高）。
增强型ShockBurstTM 接收模式
• 1、 ShockBurstTM 接收模式是通过设置寄存器中 PRIM_RX 位为高来选择的。准备接收数据的通道必须被 使能（EN_RXADDR 寄存器），所有工作在增强型 ShockBurstTM 模式下的数据通道的自动应答功能是由 (EN_AA 寄存器)来使能的，有效数据宽度是由 RX_PW_Px 寄存器来设置的。地址的建立过程见增强型 ShockBurstTM 发送章节。 • 2、 接收模式由设置CE 为高来启动。 • 3、 130us 后nRF24L01 开始检测空中信息。
数据通道
• 数据通道0 是唯一的一个可以配置为40 位自身地址的数据通道。1~5 数据通道都为8 位自身地址和32 位公用地址。所有的数据通道都可以 设置为增强型ShockBurst 模式。
寄存器配置
• nRF24L01所有的寄存器都是通过SPI口进行配置的（寄存器配置详见 附件）。CSN为低后，SPI接口等待指令执行。每一条指令都必须通 过一次CSN由高到低的变化。 • SPI指令格式：
nRF24l01无线模块 发送端程序for 51单片机
#define Data P0//数据端口
//=============================================================================================
#define MODE 0//MODE=1时为发送代码 为0则是接受代码
#define uchar unsigned char
#define RX_ADR_WIDTH 5
#define TX_ADR_WIDTH 5 // 5 bytes TX(RX) address width
#define TX_PLOAD_WIDTH 1 // 20 bytes TX payload
/******************************************************************/
void WriteCommand(unsigned char c)
{
DelayMs(5);//操作前短暂延时，保证信号稳定
E=0;
RS=0;
RW=0;
/* 写入字符串函数 */
/******************************************************************/
void ShowString (unsigned char line,char *ptr)
char data TimeNum[]=" ";
/******************************************************************/
NRF24L01无线收发的ARM程序
#include "systemInit.h"#include "buzzer.h"#include "uartGetPut.h"#include <stdio.h>#include <string.h>typedef unsigned char uchar;typedef unsigned char uint;//*-----------定义KEY------------------------#define KEY_PERIPH SYSCTL_PERIPH_GPIOG#define KEY_PORT GPIO_PORTG_BASE#define KEY_PIN GPIO_PIN_5void buzzer00(){unsigned int x;buzzerInit(); // 蜂鸣器初始化for(x=6666;x>6333;x--){buzzerSound(x);SysCtlDelay(1 * (TheSysClock / 6000));}for(x=6333;x<6666;x++){buzzerSound(x);SysCtlDelay(1 * (TheSysClock / 3000));}//GPIOPinWrite(GPIO_PORTG_BASE, GPIO_PIN_2, 0x00);buzzerQuiet();}/*void buzzer11(){buzzer00();buzzer00();buzzer00();buzzerSound(200);SysCtlDelay(100 * (TheSysClock / 3000));buzzerQuiet();}void buzzer1(){unsigned int x;buzzerInit(); // 蜂鸣器初始化for(x=1333;x>888;x--){buzzerSound(x);SysCtlDelay(1 * (TheSysClock / 6000));}for(x=888;x<1333;x++){buzzerSound(x);SysCtlDelay(1 * (TheSysClock / 3000));}//GPIOPinWrite(GPIO_PORTG_BASE, GPIO_PIN_2, 0x00);buzzerQuiet();}*///-----------临时--------------------------*///------------NRF24L01 端口定义--------------------输出型-----------------------#define CE_PERIPH SYSCTL_PERIPH_GPIOA#define CE_PORT GPIO_PORTA_BASE#define CE_PIN GPIO_PIN_3 //sbit CE =P1^1; //PA3#define MOSI_PERIPH SYSCTL_PERIPH_GPIOA#define MOSI_PORT GPIO_PORTA_BASE#define MOSI_PIN GPIO_PIN_1 //sbit MOSI =P1^4; //PA1#define SCK_PERIPH SYSCTL_PERIPH_GPIOA#define SCK_PORT GPIO_PORTA_BASE#define SCK_PIN GPIO_PIN_2 //sbit SCK =P1^3; //PA2#define CSN_PERIPH SYSCTL_PERIPH_GPIOA#define CSN_PORT GPIO_PORTA_BASE#define CSN_PIN GPIO_PIN_4 //sbit CSN =P1^2; //PA4//------------nrf905状态标志-----------------读入型--------------------------#define MISO_PERIPH SYSCTL_PERIPH_GPIOA //sbit MISO =P1^5; //PA0#define MISO_PORT GPIO_PORTA_BASE#define MISO_PIN GPIO_PIN_0#define IRQ_PERIPH SYSCTL_PERIPH_GPIOG#define IRQ_PORT GPIO_PORTG_BASE#define IRQ_PIN GPIO_PIN_4 //sbit IRQ =P1^6; //PG4/************************************按键***************************************************sbit KEY1=P3^6;sbit KEY2=P3^7;************************************数码管位选*********************************************sbit led3=P2^0;sbit led2=P2^1;sbit led1=P2^2;sbit led0=P2^3;************************************蜂明器***************************************************sbit B ELL=P3^4;***********************************数码管0-9编码*******************************************uchar seg[10]={0xC0,0xCF,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; //0~~9段码*********************************************NRF24L01************************ *************/#define TX_ADR_WIDTH 5 // 5 uints TX address width#define RX_ADR_WIDTH 5 // 5 uints RX address width#define TX_PLOAD_WIDTH 20 // 20 uints TX payload //打包长度#define RX_PLOAD_WIDTH 20 // 20 uints TX payloaduchar TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址uchar RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //接收地址//***************************************NRF24L01寄存器指令*******************************************************//SPI指令#define READ_REG 0x00 // 读寄存器指令000AAAAA AAAAA指出读操作的寄存器地址#define WRITE_REG 0x20 // 写寄存器指令001AAAAA AAAAA指出写操作的寄存器地址，只能在掉电或待机模式下操作#define RD_RX_PLOAD 0x61 // 读取接收数据指令01100001 读RX有效数据，1~32字节。
NRF24L01无线模块收发程序（实测成功多图）
NRF24L01无线模块收发程序（实测成功多图）本模块是NRF24L01无线传输模块，用于无线传输数据，距离不远，一般只是能够满足小距离的传输，目测是4-5m，价格一般是4元左右，可以方便的买到。
51最小系统学习板就可以，当时是用了两块学习板，一块用于发送，一块用于接收。
小车也是比较容易购到的，四个端口控制两个电机，两个控制一个电机，当两个端口高低电平不同时电机就会转动，即为赋值1和0是电机转动，赋值可以用单片机作用，当然这是小车启动部分，前进后退左转右转就是你赋值0和1的顺序问题了。
整体思路是用发射端的按键控制小车，即为按键按下就前进，再按其他按键实现其他功能，本次程序是在用NRF24L01发射数据在接收端用1602显示的基础上改变。
下面是程序源码（有好几个文件，分别创建）1.//////////////////////////////////////////////////////////////// //////////////////////////////////////////////////////////////2.#include3.4.#include5.6.#include'1602.h'7.#include'delay.h'8.#include 'nrf24l01.h'9.#define uint unsigned int10.#define uchar unsigned char11.uint Weight_Shiwu=1234;12.unsigned char KeyScan(void);//键盘扫描13.// unsigned char KeyScan(void);//键盘扫描14.15.//#define KeyPort P016.sbit KEY1 = P0^0;17.sbit KEY2 = P0^1;18.sbit KEY3 = P0^2;19.sbit KEY4 = P0^3;20.sbit KEY5 = P0^4;21.void main()22.{23.// char TxDate[4];24.// LCD_Init(); //初始化液晶屏25.// LCD_Clear(); //清屏26.// NRF24L01Int(); //初始化LCD160227.// LCD_Write_String(4,0,'welcome');28.while(1)29.{30.KeyScan();31.32.}33.}34.35.36.37.38.unsigned char KeyScan(void)39.{40./******************************************************** /42.{43.if(!KEY1) //如果检测到低电平，说明按键按下44.{45.DelayMs(10); //延时去抖，一般10-20ms46.if(!KEY1) //再次确认按键是否按下，没有按下则退出47.{48.while(!KEY1);//如果确认按下按键等待按键释放，没有则退出49.{50.TxDate[0] = 1;//向左转51.TxDate[1] = 0;52.TxDate[2] = 1;53.TxDate[3] = 1;54.NRFSetTxMode(TxDate);//发送数据·55.while(CheckACK()); //检测是否发送完毕56.}57.}58.}59./******************************************************** /60.else if(!KEY2) //如果检测到低电平，说明按键按下61.{62.DelayMs(10); //延时去抖，一般10-20ms63.if(!KEY2) //再次确认按键是否按下，没有按下则退出64.{65.while(!KEY2);//如果确认按下按键等待按键释放，没有则退出66.{67.TxDate[0] = 1;//向右转69.TxDate[2] = 1;70.TxDate[3] = 0;71.NRFSetTxMode(TxDate);//发送数据72.while(CheckACK()); //检测是否发送完毕73.}74.}75.}76./******************************************************** /77.else if(!KEY3) //如果检测到低电平，说明按键按下78.{79.DelayMs(10); //延时去抖，一般10-20ms80.if(!KEY3) //再次确认按键是否按下，没有按下则退出81.{82.while(!KEY3);//如果确认按下按键等待按键释放，没有则退出83.{84.TxDate[0] = 1;//前进85.TxDate[1] = 0;86.TxDate[2] = 1;87.TxDate[3] = 0;88.NRFSetTxMode(TxDate);//发送数据89.while(CheckACK()); //检测是否发送完毕90.}91.}92.}93./******************************************************** /94.else if(!KEY4) //如果检测到低电平，说明按键按下96.DelayMs(10); //延时去抖，一般10-20ms97.if(!KEY4) //再次确认按键是否按下，没有按下则退出98.{99.while(!KEY4);//如果确认按下按键等待按键释放，没有则退出100.{101.TxDate[0] = 0;//后退102.TxDate[1] = 1;103.TxDate[2] = 0;104.TxDate[3] = 1;105.NRFSetTxMode(TxDate);//发送数据106.while(CheckACK()); //检测是否发送完毕107.}108.}109.}110.else if(!KEY5)111.{112.DelayMs(10);113.if(!KEY5)114.{115.while(!KEY5)116.{117.TxDate[0] = 1;118.TxDate[1] = 1;119.TxDate[2] = 1;120.TxDate[3] = 1;121.NRFSetTxMode(TxDate);122.while(CheckACK());123.}125.}126.}127.}1.//////////////////////////////////////////////////////////////// ///////////////////////////////////////////////////////2.#include3.4.#include5.6.#include'1602.h'7.#include'delay.h'8.#include 'nrf24l01.h'9.#define uint unsigned int10.#define uchar unsigned char11.uint Weight;12.sbit a = P2^0;13.sbit b = P2^1;14.sbit c = P2^2;15.sbit d = P2^3;16.void main()17.{18.LCD_Init(); //初始化液晶屏19.LCD_Clear(); //清屏20.*(RevTempDate+4)=*\0*;21.NRF24L01Int();22.while(1)23.{25.NRFSetRXMode();//设置为接收模式26.GetDate();//开始接受数;27.//Weight=RevTempDate[0]*1000+RevTempDate[1]*100+RevTemp Date[2]*10+RevTempDate[3];28.LCD_Write_Char(7,0,RevTempDate[0]+0x30);29.LCD_Write_Char(8,0,RevTempDate[1]+0x30);30.LCD_Write_Char(9,0,RevTempDate[2]+0x30);31.LCD_Write_Char(10,0,RevTempDate[3]+0x30);32. a = RevTempDate[0];//根据接受数据来设置高低电平（目测仅限传输1.0两种数值）33. b = RevTempDate[1];34. c = RevTempDate[2];35. d = RevTempDate[3];36.}37.}38.39.///////////////////////////////////////////////////////////// //////////////////////////////////////////////////////////////////////// //////////////1.#include2.3.#include 'nrf24l01.h'4.#define uchar unsigned char5.#define uint unsigned int6.sbit IRQ =P1^2;//输入7.sbit MISO =P1^3; //输入8.sbit MOSI =P1^1;//输出9.sbit SCLK =P1^4;//输出10.sbit CE =P1^5;//输出11.sbit CSN =P1^0;//输出12.uchar code TxAddr[]={0x34,0x43,0x10,0x10,0x01};//发送地址13./*****************状态标志*****************************************/14.uchar bdata sta; //状态标志15.sbit RX_DR=sta^6;16.sbit TX_DS=sta^5;17.sbit MAX_RT=sta^4;18./*****************SPI时序函数******************************************/19.uchar NRFSPI(uchar date)20.{21.uchar i;22.for(i=0;i<8;i++)>23.{24.if(date&0x80)25.MOSI=1;26.else27.MOSI=0; // byte最高位输出到MOSI28.date<=1;>29.SCLK=1;30.if(MISO) // 拉高SCK，nRF24L01从MOSI读入1位数据，同时从MISO输出1位数据31.date|=0x01; // 读MISO到byte最低位32.SCLK=0; // SCK置低33.}34.return(date); // 返回读出的一字节35.}36./**********************NRF24L01初始化函数*******************************/37.void NRF24L01Int()38.{39.DDelay(2);//让系统什么都不干40.CE=0; //待机模式141.CSN=1;42.SCLK=0;43.IRQ=1;44.}45./*****************SPI读寄存器一字节函数*********************************/46.uchar NRFReadReg(uchar RegAddr)47.{48.uchar BackDate;49.CSN=0;//启动时序50.NRFSPI(RegAddr);//写寄存器地址51.BackDate=NRFSPI(0x00);//写入读寄存器指令52.CSN=1;53.return(BackDate); //返回状态54.}55./*****************SPI写寄存器一字节函数*********************************/56.uchar NRFWriteReg(uchar RegAddr,uchar date)57.{58.uchar BackDate;59.CSN=0;//启动时序60.BackDate=NRFSPI(RegAddr);//写入地址61.NRFSPI(date);//写入值62.CSN=1;63.return(BackDate);64.}65./*****************SPI读取RXFIFO寄存器的值********************************/66.uchar NRFReadRxDate(uchar RegAddr,uchar *RxDate,uchar DateLen)67.{ //寄存器地址//读取数据存放变量//读取数据长度//用于接收68.uchar BackDate,i;69.CSN=0;//启动时序70.BackDate=NRFSPI(RegAddr);//写入要读取的寄存器地址71.for(i=0;i72.{73.RxDate[i]=NRFSPI(0);74.}75.CSN=1;76.return(BackDate);77.}78./*****************SPI写入TXFIFO寄存器的值**********************************/79.uchar NRFWriteTxDate(uchar RegAddr,uchar *TxDate,uchar DateLen)80.{ //寄存器地址//写入数据存放变量//读取数据长度//用于发送81.uchar BackDate,i;82.CSN=0;83.BackDate=NRFSPI(RegAddr);//写入要写入寄存器的地址84.for(i=0;i85.{86.NRFSPI(*TxDate++);87.}88.CSN=1;89.return(BackDate);90.}91./*****************NRF设置为发送模式并发送数据******************************/92.void NRFSetTxMode(uchar *TxDate)93.{//发送模式94.CE=0;95.NRFWriteTxDate(W_REGISTER+TX_ADDR,TxAddr,TX_A DDR_WITDH);//写寄存器指令+接收地址使能指令+接收地址+地址宽度96.NRFWriteTxDate(W_REGISTER+RX_ADDR_P0,TxAddr,TX_ADDR_WITDH);//为了应答接收设备，接收通道0地址和发送地址相同97.NRFWriteTxDate(W_TX_PAYLOAD,TxDate,TX_DATA_WIT DH);//写入数据98./******下面有关寄存器配置**************/99.NRFWriteReg(W_REGISTER+EN_AA,0x01); // 使能接收通道0自动应答100.NRFWriteReg(W_REGISTER+EN_RXADDR,0x01); // 使能接收通道0101.NRFWriteReg(W_REGISTER+SETUP_RETR,0x0a); // 自动重发延时等待250us+86us，自动重发10次102.NRFWriteReg(W_REGISTER+RF_CH,0x40); // 选择射频通道0x40103.NRFWriteReg(W_REGISTER+RF_SETUP,0x07); // 数据传输率1Mbps，发射功率0dBm，低噪声放大器增益104.NRFWriteReg(W_REGISTER+CONFIG,0x0e); // CRC使能，16位CRC校验，上电105.CE=1;106.DDelay(5);//保持10us秒以上107.}108./*****************NRF设置为接收模式并接收数据******************************/109.//主要接收模式110.void NRFSetRXMode()111.{112.CE=0;113.NRFWriteTxDate(W_REGISTER+RX_ADDR_P0,TxAddr,TX_ADDR_WITDH); // 接收设备接收通道0使用和发送设备相同的发送地址114.NRFWriteReg(W_REGISTER+EN_AA,0x01); // 使能接收通道0自动应答115.NRFWriteReg(W_REGISTER+EN_RXADDR,0x01); // 使能接收通道0116.NRFWriteReg(W_REGISTER+RF_CH,0x40); // 选择射频通道0x40117.NRFWriteReg(W_REGISTER+RX_PW_P0,TX_DATA_WIT DH); // 接收通道0选择和发送通道相同有效数据宽度118.NRFWriteReg(W_REGISTER+RF_SETUP,0x07); // 数据传输率1Mbps，发射功率0dBm，低噪声放大器增益*/119.NRFWriteReg(W_REGISTER+CONFIG,0x0f); // CRC使能，16位CRC校验，上电，接收模式120.CE = 1;121.DDelay(5);//保持10us秒以上122.}123./****************************检测应答信号******************************/124.uchar CheckACK()125.{ //用于发射126.sta=NRFReadReg(R_REGISTER+STATUS); // 返回状态寄存器127.if(TX_DS||MAX_RT) //发送完毕中断128.{129.NRFWriteReg(W_REGISTER+STATUS,0xff); // 清除TX_DS或MAX_RT中断标志130.CSN=0;131.NRFSPI(FLUSH_TX);//用于清空FIFO ！！关键！！不然会出现意想不到的后果大家记住！！132.CSN=1;133.return(0);134.}135.else136.return(1);137.}138./******************判断是否接收收到数据，接到就从RX 取出*********************/139.//用于接收模式140.uchar NRFRevDate(uchar *RevDate)141.{142.uchar RevFlags=0;143.sta=NRFReadReg(R_REGISTER+STATUS);//发送数据后读取状态寄存器144.if(RX_DR) // 判断是否接收到数据145.{146.CE=0; //SPI使能147.NRFReadRxDate(R_RX_PAYLOAD,RevDate,RX_DATA_WI TDH);// 从RXFIFO读取数据148.RevFlags=1; //读取数据完成标志149.}150.NRFWriteReg(W_REGISTER+STATUS,0xff); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标151.return(RevFlags);152.}153.void DDelay(uint t)154.{155.uint x,y;156.for(x=t;x>0;x--)157.for(y=110;y>0;y--);158.}159.///////////////////////////////////////////////////////////// ///////////////////////////////////////////1.#include 'delay.h'2./*------------------------------------------------延时函数，含有输入参数 unsigned char t，无返回值4.unsigned char 是定义无符号字符变量，其值的范围是5.0~255 这里使用晶振12M，精确延时请使用汇编,大致延时6.长度如下 T=tx2+5 uS7.------------------------------------------------*/8.void DelayUs2x(unsigned char t)9.{10.while(--t);11.}12./*------------------------------------------------13.mS延时函数，含有输入参数 unsigned char t，无返回值14.unsigned char 是定义无符号字符变量，其值的范围是15.0~255 这里使用晶振12M，精确延时请使用汇编16.------------------------------------------------*/17.void DelayMs(unsigned char t)18.{19.20.while(t--)21.{22.//大致延时1mS23.DelayUs2x(245);24.DelayUs2x(245);25.26.}27.}28.///////////////////////////////////////////////////////////// //////////////////////////////1.下面是接收的NRF24L01的程序。
51单片机控制nRF24L01收发数据程序
51单片机控制nRF24L01收发数据程序#include#includetypedef unsigned char uchar;typedef unsigned char uint;//****************************************NRF24L01端口定义***************************************sbit M ISO =P1^3;sbit M OSI =P1^4;sbit SCK =P1^2;sbit CE =P1^1;sbit CSN =P3^2;sbit IRQ =P3^3;//************************************按键***************************************************sbit KEY1=P3^6;sbit KEY2=P3^7;//************************************数码管位选*********************************************sbit led0=P2^0;sbit led1=P2^1;sbit led2=P2^2;sbit led3=P2^3;//***********************************数码管0-9编码*******************************************//自己uchar seg[10]={0xC0,0xCF,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; //0~~9编码//*********************************************NRF24L01************************ *************#define TX_ADR_WIDTH 5 // 5 uints TX address width#define RX_ADR_WIDTH 5 // 5 uints RX address width#define TX_PLOAD_WIDTH 20 // 20 uints TX payload#define RX_PLOAD_WIDTH 20 // 20 uints TX payloaduint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //接受地址//***************************************NRF24L01寄存器指令******************************************************* #define READ_REG 0x00 // 读寄存器指令#define WRITE_REG 0x20 // 写寄存器指令#define RD_RX_PLOAD 0x61 // 读取接受数据指令#define WR_TX_PLOAD 0xA0 // 写待发数据指令#define FLUSH_TX 0xE1 // 冲洗发送FIFO指令#define FLUSH_RX 0xE2 // 冲洗接受虵IFO指令#define REUSE_TX_PL 0xE3 // 定义重装载数据指令#define NOP 0xFF // 保留//*************************************SPI(nRF24L01)寄存器地址****************************************************#define CONFIG 0x00#define EN_AA 0x01#define EN_RXADDR 0x02#define SETUP_AW 0x03#define SETUP_RETR 0x04#define RF_CH 0x05#define RF_SETUP 0x06#define STATUS 0x07#define OBSERVE_TX 0x08#define CD 0x09#define RX_ADDR_P0 0x0A#define RX_ADDR_P1 0x0B#define RX_ADDR_P2 0x0C#define RX_ADDR_P3 0x0D#define RX_ADDR_P4 0x0E#define RX_ADDR_P5 0x0F#define TX_ADDR 0x10#define RX_PW_P0 0x11#define RX_PW_P1 0x12#define RX_PW_P2 0x13#define RX_PW_P3 0x14#define RX_PW_P4 0x15#define RX_PW_P5 0x16#define FIFO_STATUS 0x17//************************************************************* **************** *********void Delay(unsigned int s);void inerDelay_us(unsigned char n);void init_NRF24L01(void);uint SPI_RW(uint uchar);uchar SPI_Read(uchar reg);void SetRX_Mode(void);uint SPI_RW_Reg(uchar reg, uchar value);uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars);uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars);unsigned char nRF24L01_RxPacket(unsigned char* rx_buf);void nRF24L01_TxPacket(unsigned char * tx_buf);//*****************************************长延时*****************************************void Delay(unsigned int s){unsigned int i;for(i=0; i<="" p="">for(i=0; i<="" p="">}//************************************************************* **************** *************uint bdata sta; //状态标志sbit RX_DR =sta^6;sbit TX_DS =sta^5;sbit MAX_RT =sta^4;/************************************************************** **************** ************/*延时函数/************************************************************** **************** ************/void inerDelay_us(unsigned char n){for(;n>0;n--)_nop_();}//************************************************************* **************** ***********/*NRF24L01初始化//************************************************************* **************** **********/void init_NRF24L01(void){inerDelay_us(100);CE=0; // chip enableCSN=1; // Spi disableSCK=0; //SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH);SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH);SPI_RW_Reg(WRITE_REG + EN_AA, 0x01);SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01);SPI_RW_Reg(WRITE_REG + RF_CH, 0);SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH);SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07);}/************************************************************** **************** **********************/*函数:uint SPI_RW(uint uchar)/*功能:NRF24L01的SPI写时序序/************************************************************** **************************************/uint SPI_RW(uint uchar){uint bit_ctr;for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit{MOSI = (uchar & 0x80); // output 'uchar', MSB to MOSIuchar = (uchar << 1); // shift next bit into MSB..SCK = 1; // Set SCK high..uchar |= MISO; // capture current MISO bitSCK = 0; // ..then set SCK low again}return(uchar); // return read uchar}/************************************************************** **************** **********************/*函数:uchar SPI_Read(uchar reg)/*功能:NRF24L01的SPI时序/************************************************************** **************** **********************/uchar SPI_Read(uchar reg){uchar reg_val;CSN = 0; // CSN low, initialize SPI communication...SPI_RW(reg); // Select register to read from..reg_val = SPI_RW(0); // ..then read registervalueCSN = 1; // CSN high, terminate SPI communicationreturn(reg_val); // return register value}/************************************************************** **************** **********************//*功能:NRF24L01读写寄存器函数/************************************************************** **************** **********************/uint SPI_RW_Reg(uchar reg, uchar value){uint status;CSN = 0; // CSN low, init SPI transactionstatus = SPI_RW(reg); // select registerSPI_RW(value); // ..and write value to it..CSN = 1; // CSN high againreturn(status); // return nRF24L01 status uchar}/************************************************************** **************** **********************//*函数:uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)/*功能: 用于读数据,reg:为寄存器地址,pBuf:为待读数据地址,uchars:读出数据的个数/************************************************************** **************** **********************/uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars){uint status,uchar_ctr;CSN = 0; // Set CSN low, init SPI tranactionstatus = SPI_RW(reg); // Select register to write to and read status ucharfor(uchar_ctr=0;uchar_ctr<uchars;uchar_ctr++)<bdsfid="230" p=""></uchars;uchar_ctr++)<>pBuf[uchar_ctr] = SPI_RW(0); //CSN = 1;return(status); // return nRF24L01 status uchar}/************************************************************** **************** ***************************/*函数:uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)/*功能: 用于写数据：为寄存器地址，pBuf:为待写入数据地址，uchars：写入数据的个数/****************************************************************** ************ ***************************/uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars){uint status,uchar_ctr;CSN = 0;status = SPI_RW(reg);for(uchar_ctr=0; uchar_ctr<="">SPI_RW(*pBuf++);CSN = 1;return(status);}/************************************************************** **************** **********************//*函数:void SetRX_Mode(void)/*功能:数据接收配置/************************************************************** **************** **********************/void SetRX_Mode(void){CE=0;SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f);CE = 1;inerDelay_us(130);}/************************************************************** **************** ************************//*函数:unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)/*功能:数据读取后如rx_buf接受缓冲区中/************************************************************** **************** ************************/unsigned char nRF24L01_RxPacket(unsigned char* rx_buf) {unsigned char revale=0;sta=SPI_Read(STATUS);if(RX_DR){CE = 0;SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);revale =1;}SPI_RW_Reg(WRITE_REG+STATUS,sta);return revale;}/************************************************************** **************** *****************************/*函数:void nRF24L01_TxPacket(unsigned char * tx_buf)/*功能：发送tx_buf中数据/************************************************************** **************** ****************************/void nRF24L01_TxPacket(unsigned char * tx_buf){CE=0;SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH);SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH);SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e);CE=1;inerDelay_us(10);}//************************************主函数*********************************************************** void main(void){unsigned char tf =0;unsigned char TxBuf[20]={0};unsigned char RxBuf[20]={0};init_NRF24L01() ;led2=0;led3=0;led0=0;led1=0;// P0=0x00;TxBuf[1] = 1 ;TxBuf[2] = 1 ;nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer data Delay(6000);// P0=0xBF;while(1){if(KEY1 ==0 ){led2=1;//自己P0=seg[1];TxBuf[1] = 1 ;tf = 1 ;}if(KEY2 ==0 ){//自己P0=seg[2];led3=1;TxBuf[2] =1 ;tf = 1 ;if (tf==1){nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer dataTxBuf[1] = 0x00;TxBuf[2] = 0x00;tf=0;Delay(1000);}//************************************************************* **************** ******************SetRX_Mode();nRF24L01_RxPacket(RxBuf);if(RxBuf[1]|RxBuf[2]){if( RxBuf[1]==1){led0=1;//ziji P0=seg[3];}if( RxBuf[2]==1){led1=1;//ziji P0=seg[4];}Delay(1000);}RxBuf[1] = 0x00;RxBuf[2] = 0x00;}。
NRF24L01无线模块
XL24L01P‐D01模块手册尊敬的客户：您好，感谢您选用本公司的无线模块，为了更快更好的使用此产品，请您仔细阅读本使用说明。
无线传输距离受空间环境，输出速率，天线等因素影响，本公司标注的距离为基于本公司的测试硬件的开阔地测试距离，仅供参考。
深圳市汇睿微通科技开发有限公司为专业无线模块制造厂商，具有多年的无线模块开发设计和制造生产能力，使用中有任何技术问题，请及时联系本公司的技术支持！一：模块简介XL24L01P‐D01是采用挪威NORDIC公司的nrf24L01p 2.4G无线收发IC设计的一款高性能2.4G无线收发模块，采用GFSK调制，工作在2400‐2483M的国际通用ISM频段，最高调制速率可达2MBPS。
XL24L01P-D01集成了所有与RF协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，模块的SPI接口可以利用单片机的硬件SPI口连接或用单片机的I/O口进行模拟，内部有FIFO可以与各种高低速微处理器接口，便于使用低成本单片机。
模块大小32*15.2mm，2.54mm间距的双排插针接口，使用内置PCB天线设计，开阔地1MBPS速率下，收发10个字节的数据量测试距离最远约70米左右。
1.1 模块尺寸：管脚次序 管脚定义 功能描述1 GND 电源地（方形焊盘）2 VIN 输入电源（3.0—3.3V）3 CE 工作模式选择，RX或TX模式选择4 CSN SPI使能,低有效5 SCK SPI时钟6 MOSI SPI输入7 MISO SPI输出8 IRQ 中断输出二：模块功能2.1 特性z工作频率 2400‐2483M，共125个工作频道， 符合国际通用ISM法规，z FSK/GSK调制z支持2M的高速数据传输，减少发射时间，降低平均功耗。
z当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗收 z自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制z自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程z内置硬件CRC检错和点对多点通信地址控制z数据包传输错误计数器及载波检测功能可用于跳频设置z可同时设置六路接收通道地址，可选择性的打开接收通道z自动存储未收到的应答信号的数据包2.2 应用范围无线遥控机器人控制家庭自动化智能玩具游戏无线控制器无线传感器无线语音2.3 电气特性Item Parameters Min TypMax UnitCondition 1 Supply1.1 Supply voltage 1.9 3.6 V2 Current Consumption2.1 sleep mode 0.9 uA2.2 Standby mode 32 uA2.3 Rx states 11.8 mA @1MBPS2.4Tx states 11.3 mA @0dBm2.5 7 mA @‐18dBm3 Transmitter Part3.1 Tx data rate 250 1000 2000 Kbps3.2 Frequency range 2400 2483.5MHz3.3 Output power ‐18 0 4 dBm3.4 Spurious emissions25MHz ~ 1GMz47 ~ 74, 87.5 ~ 118, 174 ~230,470 ~ 862MHz1800 ~ 1900MHzAt 2nd‐RF and 3rd‐RFOtherwise above 1GHz‐36‐54‐47‐41‐30dBmdBmdBmdBmdBm4 Receiver Part4.1 Receiver sensitivity ‐85 dBm@1000Kbps4.2 Saturation ‐23 dBm4.3 Adjacent channel rejection 21 dB Desired channel 3dB above thesensitivity limit.1MHz channelspecing4.4 Alternate channel rejection 30 dB Desired channel 3dB above thesensitivity limit.1MHz channelspecing工作范围ParametersMin Max UnitSupply Voltage 1.9 3.6 V Temperature ambient ‐20 60 ℃三：使用注意事项3.1 静电无线模块为静电敏感器件，使用时请注意静电防护，特别是在干燥的冬季 尽量不用收去触摸模块上的器件，以免造成不必要的损坏。
nRF24L01无线通信模块使用手册
nRF24L01无线通信模块使用手册一、模块简介该射频模块集成了NORDIC公司生产的无线射频芯片nRF24L01：1．支持2.4GHz的全球开放ISM频段，最大发射功率为0dBm2．2Mbps，传输速率高3．功耗低，等待模式时电流消耗仅22uA4．多频点〔125个〕，满足多点通信及跳频通信需求5．在空旷场地，有效通信距离：25m〔外置天线〕、10m〔PCB天线〕6．工作原理简介：发射数据时，首先将nRF24L01配置为发射模式，接着把地址TX_ADDR和数据TX_PLD 按照时序由SPI口写入nRF24L01缓存区，TX_PLD必须在CSN为低时连续写入，而TX_ADDR在发射时写入一次即可，然后CE置为高电平并保持至少10μs，延迟130μs后发射数据；假设自动应答开启，那么nRF24L01在发射数据后立即进入接收模式，接收应答信号。
如果收到应答，那么认为此次通信成功，TX_DS置高，同时TX_PLD从发送堆栈中去除；假设未收到应答，那么自动重新发射该数据〔自动重发已开启〕，假设重发次数〔ARC_CNT〕到达上限，MAX_RT置高，TX_PLD不会被去除；MAX_RT或TX_DS置高时，使IRQ变低，以便通知MCU。
最后发射成功时，假设CE为低，那么nRF24L01进入待机模式1；假设发送堆栈中有数据且CE为高，那么进入下一次发射；假设发送堆栈中无数据且CE为高，那么进入待机模式2。
接收数据时，首先将nRF24L01配置为接收模式，接着延迟130μs进入接收状态等待数据的到来。
当接收方检测到有效的地址和CRC时，就将数据包存储在接收堆栈中，同时中断标志位RX_DR置高，IRQ变低，以便通知MCU去取数据。
假设此时自动应答开启，接收方那么同时进入发射状态回传应答信号。
最后接收成功时，假设CE变低，那么nRF24L01进入空闲模式1。
三、模块引脚说明7 NC 空 8 CSN 芯片片选信号 I 9 CE 工作模式选择I 10+5V电源四、模块与AT89S52单片机接口电路注：上图为示意连接，可根据自己实际需求进行更改；使用AT89S52MCU 模块时，请将Nrf24L01通讯模块每个端口〔MOSI 、SCK 、CSN 和CE 〕增强其驱动能力〔如下列图：〕。
亿佰特(Ebyte)-nRF24L01无线收发模块
E01-ML01S
E01-ML01S 用户手册v4.7
E01-ML01S 是一款体积极小、贴片型、高速率（最高可达2Mbps）的2.4GHz 无线模块，SPI 接口，收发一体；模块自带高性能PCB 板载天线，精确阻抗匹配。
该模块目前已经稳定量产，并适用于多种应用场景。
E01-ML01S采用挪威Nordic公司原装进口的nRF24L01P芯片，所有阻容感器件均采用进口元器件，尤其是晶体，我们使用了高精度宽温晶体，保证期工业特性。
硬件的专业设计使模块体积极小，便于各种嵌入开发。
注意事项E01-ML01S
驱动方式E01-ML01S
系列产品E01-ML01S
E01-ML01S
E01-ML01S 采用静电袋和圈带两种包装方式。
通常，样品或者小批量发货为静电袋包装，批量或者特殊需求发货为
圈带。
圈带包装如下：
*关于圈带信息和自动焊接的更多信息请联系技术支持
E01-ML01S 采用了微带天线。
微带天线的性能受环境影响极大，为保障最佳的性能，推荐如下安装规则。
1、模块焊接位置规则如下图示例。
2、模块安装位置应尽量远离噪声源，电磁源（如电感，晶体振荡器等）。
3、模块天线应远离金属平面，信号辐射受金属平面影响极大。
*更多安装及焊接指导请参见《E01
系列应用手册》。
