NRF24L01详细教程

NRF24L01详细教程近来课程的项目需要用到NRF24L01，用来做基本的收发，虽然资料拿到不少，但是，很多资料并不是很清晰、所带的例程并不够简洁或有不少冗余的部分，再加上对应的中文数据手册部分没翻译出来，翻译出来的不够有条理，很多地方模糊，甚至关键的地方看一两次还看不出来，导致了在学NRF24L01时花费了较多时间，所以，学完NRF24L01后，萌生了写个尽量清晰的教程的想法。

教程中的例程虽然是库开发方式，但基本都是最底层的操作才用到库函数譬如发一字节数据、GPIO置位等，虽然用的STM32，但我在看其他板子的例程时，发觉内容与流程都是差不多的，只是不同板引脚不同所导致的引脚配置的不同，不管用什么方式开发，用什么芯片，了解清楚NRF24L01如何配置，了解清楚其收发流程，基本上就会开发了，所以此文档虽然写的是以STM32为例，但看完此文档用NRF24L01基本也没什么大问题了。

教程说明：这教程是基于STMF103ZET6的，是野火的板子，例程也是从野火提供修改例程得来，用的是库开发的方式。

学习NRF24L01的步骤：1.学习SPI,SPI就是NRF24L01传送数据到单片机的一种协议，类似于USB，当然USB还是比较有难度的。

2.了解NRF24L01相关寄存器，结合中文数据手册了解NRF24L01的基本配置，收发数据前后的操作(如何启动发送接收、寄存器清空、标志位重置等)。

3.分析具体代码SPI的简介：具体的SPI教程，大家可以去野火的教程进行学习，在此只是简略介绍一下，SPI是一种一对多协议：一个主机（MCU）对应对多个从机，可以分时与多个从机通讯SPI 总线包含4 条总线，分别为SS、SCK、MOSI、MISO，其含义分别为SS：Slave Select，片选信号线，主机借此信号线选择一个从机，低电平有效。

MOSI：Master Output,Slave Input，主机数据从此线输出到从机，数据方向从主机到从机。

NRF24L01的发送与接收程序

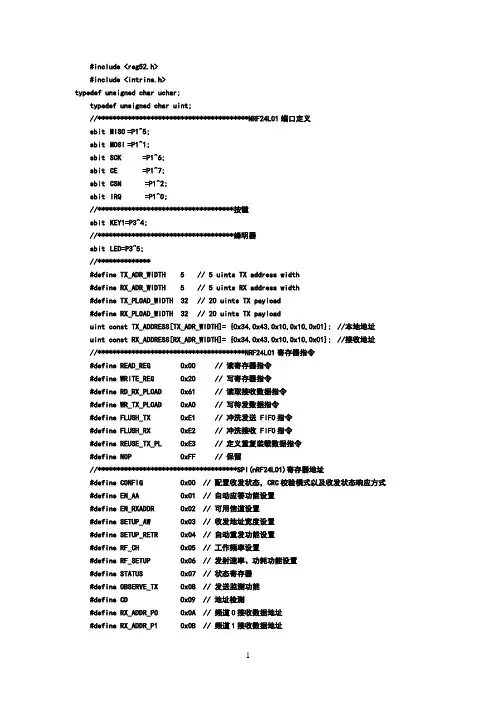

#include <reg52.h>#include <intrins.h>typedef unsigned char uchar;typedef unsigned char uint;//****************************************NRF24L01端口定义sbit MISO =P1^5;sbit MOSI =P1^1;sbit SCK =P1^6;sbit CE =P1^7;sbit CSN =P1^2;sbit IRQ =P1^0;//************************************按键sbit KEY1=P3^4;//************************************蜂明器sbit LED=P3^5;//**************#define TX_ADR_WIDTH 5 // 5 uints TX address width#define RX_ADR_WIDTH 5 // 5 uints RX address width#define TX_PLOAD_WIDTH 32 // 20 uints TX payload#define RX_PLOAD_WIDTH 32 // 20 uints TX payloaduint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //接收地址//***************************************NRF24L01寄存器指令#define READ_REG 0x00 // 读寄存器指令#define WRITE_REG 0x20 // 写寄存器指令#define RD_RX_PLOAD 0x61 // 读取接收数据指令#define WR_TX_PLOAD 0xA0 // 写待发数据指令#define FLUSH_TX 0xE1 // 冲洗发送 FIFO指令#define FLUSH_RX 0xE2 // 冲洗接收 FIFO指令#define REUSE_TX_PL 0xE3 // 定义重复装载数据指令#define NOP 0xFF // 保留//*************************************SPI(nRF24L01)寄存器地址#define CONFIG 0x00 // 配置收发状态，CRC校验模式以及收发状态响应方式#define EN_AA 0x01 // 自动应答功能设置#define EN_RXADDR 0x02 // 可用信道设置#define SETUP_AW 0x03 // 收发地址宽度设置#define SETUP_RETR 0x04 // 自动重发功能设置#define RF_CH 0x05 // 工作频率设置#define RF_SETUP 0x06 // 发射速率、功耗功能设置#define STATUS 0x07 // 状态寄存器#define OBSERVE_TX 0x08 // 发送监测功能#define CD 0x09 // 地址检测#define RX_ADDR_P0 0x0A // 频道0接收数据地址#define RX_ADDR_P1 0x0B // 频道1接收数据地址#define RX_ADDR_P2 0x0C // 频道2接收数据地址#define RX_ADDR_P3 0x0D // 频道3接收数据地址#define RX_ADDR_P4 0x0E // 频道4接收数据地址#define RX_ADDR_P5 0x0F // 频道5接收数据地址#define TX_ADDR 0x10 // 发送地址寄存器#define RX_PW_P0 0x11 // 接收频道0接收数据长度#define RX_PW_P1 0x12 // 接收频道0接收数据长度#define RX_PW_P2 0x13 // 接收频道0接收数据长度#define RX_PW_P3 0x14 // 接收频道0接收数据长度#define RX_PW_P4 0x15 // 接收频道0接收数据长度#define RX_PW_P5 0x16 // 接收频道0接收数据长度#define FIFO_STATUS 0x17 // FIFO栈入栈出状态寄存器设置//*****************************************************************************void Delay(unsigned int s);void inerDelay_us(unsigned char n);void init_NRF24L01(void);uint SPI_RW(uint uchar);uchar SPI_Read(uchar reg);void SetRX_Mode(void);uint SPI_RW_Reg(uchar reg, uchar value);uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars);uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars);unsigned char nRF24L01_RxPacket(unsigned char* rx_buf);void nRF24L01_TxPacket(unsigned char * tx_buf);//*****************************************长延时void Delay(unsigned int s){unsigned int i;for(i=0; i<s; i++);for(i=0; i<s; i++);}//*****************************************************************************uint bdata sta; //状态标志sbit RX_DR =sta^6;sbit TX_DS =sta^5;sbit MAX_RT =sta^4;/******************************************************************************/*延时函数void inerDelay_us(unsigned char n){for(;n>0;n--)_nop_();}//*****************************************************************************/*NRF24L01初始化//*****************************************************************************/void init_NRF24L01(void){inerDelay_us(100);CE=0; // chip enableCSN=1; // Spi disableSCK=0; // Spi clock line init highSPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // 写本地地址SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH); // 写接收端地址SPI_RW_Reg(WRITE_REG + EN_AA, 0x01); // 频道0自动ACK应答允许SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // 允许接收地址只有频道0，如果需要多频道可以参考Page21SPI_RW_Reg(WRITE_REG + RF_CH, 0); // 设置信道工作为2.4GHZ，收发必须一致SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //设置接收数据长度，本次设置为32字节SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); //设置发射速率为1MHZ，发射功率为最大值0dBSPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // IRQ收发完成中断响应，16位CRC ，主接收}/******************************************************************************/*函数：uint SPI_RW(uint uchar)/*功能：NRF24L01的SPI写时序/******************************************************************************uint SPI_RW(uint uchar){uint bit_ctr;for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit{MOSI = (uchar & 0x80); // output 'uchar', MSB to MOSIuchar = (uchar << 1); // shift next bit into MSB..SCK = 1; // Set SCK high..uchar |= MISO; // capture current MISO bitSCK = 0; // ..then set SCK low again}return(uchar); // return read uchar}/******************************************************************************/*函数：uchar SPI_Read(uchar reg)/*功能：NRF24L01的SPI时序/******************************************************************************uchar SPI_Read(uchar reg){uchar reg_val;CSN = 0; // CSN low, initialize SPI communication...SPI_RW(reg); // Select register to read from..reg_val = SPI_RW(0); // ..then read registervalueCSN = 1; // CSN high, terminate SPI communicationreturn(reg_val); // return register value}/*****************************************************************************//*功能：NRF24L01读写寄存器函数/*****************************************************************************/uint SPI_RW_Reg(uchar reg, uchar value){uint status;CSN = 0; // CSN low, init SPI transactionstatus = SPI_RW(reg); // select registerSPI_RW(value); // ..and write value to it..CSN = 1; // CSN high againreturn(status); // return nRF24L01 status uchar}/*****************************************************************************//*函数：uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)/*功能: 用于读数据，reg：为寄存器地址，pBuf：为待读出数据地址，uchars：读出数据的个数/*****************************************************************************/uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars){uint status,uchar_ctr;CSN = 0; // Set CSN low, init SPI tranactionstatus = SPI_RW(reg); // Select register to write to and read status ucharfor(uchar_ctr=0;uchar_ctr<uchars;uchar_ctr++)pBuf[uchar_ctr] = SPI_RW(0); //CSN = 1;return(status); // return nRF24L01 status uchar}/******************************************************************************/*函数：uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)/*功能: 用于写数据：为寄存器地址，pBuf：为待写入数据地址，uchars：写入数据的个数/*****************************************************************************/uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars){uint status,uchar_ctr;CSN = 0; //SPI使能status = SPI_RW(reg);for(uchar_ctr=0; uchar_ctr<uchars; uchar_ctr++) //SPI_RW(*pBuf++);CSN = 1; //关闭SPIreturn(status); //}/*****************************************************************************//*函数：void SetRX_Mode(void)/*功能：数据接收配置/*****************************************************************************/void SetRX_Mode(void){CE=0;// SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // IRQ收发完成中断响应，16位CRC ，主接收CE = 1;inerDelay_us(130);}/*****************************************************************************//*函数：unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)/*功能：数据读取后放如rx_buf接收缓冲区中/*****************************************************************************/unsigned char nRF24L01_RxPacket(unsigned char* rx_buf){unsigned char revale=0;sta=SPI_Read(STATUS); // 读取状态寄存其来判断数据接收状况if(RX_DR) // 判断是否接收到数据{CE = 0; //SPI使能SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);// read receive payload from RX_FIFO bufferrevale =1; //读取数据完成标志}SPI_RW_Reg(WRITE_REG+STATUS,sta); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标志return revale;}/******************************************************************************/*函数：void nRF24L01_TxPacket(unsigned char * tx_buf)/*功能：发送 tx_buf中数据/*****************************************************************************/void nRF24L01_TxPacket(unsigned char * tx_buf){CE=0; //StandBy I模式SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // 装载接收端地址SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH); // 装载数据SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // IRQ收发完成中断响应，16位CRC，主发送CE=1; //置高CE，激发数据发送inerDelay_us(10);}//************************************串口初始化void StartUART( void ){ //波特率4800SCON = 0x50;TMOD = 0x20;TH1 = 0xFA;TL1 = 0xFA;PCON = 0x00;TR1 = 1;}//************************************通过串口将接收到数据发送给PC端void R_S_Byte(uchar R_Byte){SBUF = R_Byte;while( TI == 0 ); //查询法TI = 0;}//************************************主函数void main(void){uchar i,temp;uchar RxBuf[32];init_NRF24L01() ;StartUART();Delay(6000);while(1){SetRX_Mode();if(nRF24L01_RxPacket(RxBuf)){LED=0;temp++;for(i=0;i<32;i++){R_S_Byte(RxBuf[i]);Delay(600);}}LED=1;Delay(600);}}#include <reg52.h>#include <intrins.h>typedef unsigned char uchar;typedef unsigned char uint;//****************************************NRF24L01端口定义sbit MISO =P1^5;sbit MOSI =P1^1;sbit SCK =P1^6;sbit CE =P1^7;sbit CSN =P1^2;sbit IRQ =P1^0;//************************************按键sbit KEY1=P3^4;//************************************蜂明器sbit LED=P3^5;//***********************************发送缓冲区uchar TxBuf[32]={0x01,0x02,0x03,0x4,0x05,0x06,0x07,0x08,0x09,0x10,0x11,0x12,0x13,0x14,0x15,0x16,0x17,0x18,0x19,0x20,0x21,0x22,0x23,0x24,0x25,0x26,0x27,0x28,0x29,0x30,0x31,0x32,}; ////*********************************************NRF24L01*********************** #define TX_ADR_WIDTH 5 // 5 uints TX address width#define RX_ADR_WIDTH 5 // 5 uints RX address width#define TX_PLOAD_WIDTH 32 // 20 uints TX payload#define RX_PLOAD_WIDTH 32 // 20 uints TX payloaduint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //接收地址//***************************************NRF24L01寄存器指令#define READ_REG 0x00 // 读寄存器指令#define WRITE_REG 0x20 // 写寄存器指令#define RD_RX_PLOAD 0x61 // 读取接收数据指令#define WR_TX_PLOAD 0xA0 // 写待发数据指令#define FLUSH_TX 0xE1 // 冲洗发送 FIFO指令#define FLUSH_RX 0xE2 // 冲洗接收 FIFO指令#define REUSE_TX_PL 0xE3 // 定义重复装载数据指令#define NOP 0xFF // 保留//*************************************SPI(nRF24L01)寄存器地址#define CONFIG 0x00 // 配置收发状态，CRC校验模式以及收发状态响应方式#define EN_AA 0x01 // 自动应答功能设置#define EN_RXADDR 0x02 // 可用信道设置#define SETUP_AW 0x03 // 收发地址宽度设置#define SETUP_RETR 0x04 // 自动重发功能设置#define RF_CH 0x05 // 工作频率设置#define RF_SETUP 0x06 // 发射速率、功耗功能设置#define STATUS 0x07 // 状态寄存器#define OBSERVE_TX 0x08 // 发送监测功能#define CD 0x09 // 地址检测#define RX_ADDR_P0 0x0A // 频道0接收数据地址#define RX_ADDR_P1 0x0B // 频道1接收数据地址#define RX_ADDR_P2 0x0C // 频道2接收数据地址#define RX_ADDR_P3 0x0D // 频道3接收数据地址#define RX_ADDR_P4 0x0E // 频道4接收数据地址#define RX_ADDR_P5 0x0F // 频道5接收数据地址#define TX_ADDR 0x10 // 发送地址寄存器#define RX_PW_P0 0x11 // 接收频道0接收数据长度#define RX_PW_P1 0x12 // 接收频道0接收数据长度#define RX_PW_P2 0x13 // 接收频道0接收数据长度#define RX_PW_P3 0x14 // 接收频道0接收数据长度#define RX_PW_P4 0x15 // 接收频道0接收数据长度#define RX_PW_P5 0x16 // 接收频道0接收数据长度#define FIFO_STATUS 0x17 // FIFO栈入栈出状态寄存器设置//*****************************************************************************void Delay(unsigned int s);void inerDelay_us(unsigned char n);void init_NRF24L01(void);uint SPI_RW(uint uchar);uchar SPI_Read(uchar reg);void SetRX_Mode(void);uint SPI_RW_Reg(uchar reg, uchar value);uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars);uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars);unsigned char nRF24L01_RxPacket(unsigned char* rx_buf);void nRF24L01_TxPacket(unsigned char * tx_buf);//*****************************************长延时void Delay(unsigned int s){unsigned int i;for(i=0; i<s; i++);for(i=0; i<s; i++);}//*****************************************************************************uint bdata sta; //状态标志sbit RX_DR =sta^6;sbit TX_DS =sta^5;sbit MAX_RT =sta^4;/******************************************************************************/*延时函数/*****************************************************************************/void inerDelay_us(unsigned char n){for(;n>0;n--)_nop_();}//*****************************************************************************/*NRF24L01初始化//****************/void init_NRF24L01(void){inerDelay_us(100);CE=0; // chip enableCSN=1; // Spi disableSCK=0; // Spi clock line init highSPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH); // 写本地地址SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH); // 写接收端地址SPI_RW_Reg(WRITE_REG + EN_AA, 0x01); // 频道0自动ACK应答允许SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01); // 允许接收地址只有频道0，如果需要多频道可以参考Page21SPI_RW_Reg(WRITE_REG + RF_CH, 0); // 设置信道工作为2.4GHZ，收发必须一致SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //设置接收数据长度，本次设置为32字节SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); //设置发射速率为1MHZ，发射功率为最大值0dBSPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // IRQ收发完成中断响应，16位CRC，主发送}/**************/*函数：uint SPI_RW(uint uchar)/*功能：NRF24L01的SPI写时序/******************/uint SPI_RW(uint uchar){uint bit_ctr;for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit{MOSI = (uchar & 0x80); // output 'uchar', MSB to MOSI uchar = (uchar << 1); // shift next bit into MSB..SCK = 1; // Set SCK high..uchar |= MISO; // capture current MISO bitSCK = 0; // ..then set SCK low again}return(uchar); // return read uchar}/********************/*函数：uchar SPI_Read(uchar reg)/*功能：NRF24L01的SPI时序/********************/uchar SPI_Read(uchar reg){uchar reg_val;CSN = 0; // CSN low, initialize SPI communication... SPI_RW(reg); // Select register to read from..reg_val = SPI_RW(0); // ..then read registervalueCSN = 1; // CSN high, terminate SPI communicationreturn(reg_val); // return register value}/*******************//*功能：NRF24L01读写寄存器函数/*********************/uint SPI_RW_Reg(uchar reg, uchar value){uint status;CSN = 0; // CSN low, init SPI transactionstatus = SPI_RW(reg); // select registerSPI_RW(value); // ..and write value to it..CSN = 1; // CSN high againreturn(status); // return nRF24L01 status uchar}/*********************//*函数：uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)/*功能: 用于读数据，reg：为寄存器地址，pBuf：为待读出数据地址，uchars：读出数据的个数/*********************/uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars){uint status,uchar_ctr;CSN = 0; // Set CSN low, init SPI tranactionstatus = SPI_RW(reg); // Select register to write to and read status ucharfor(uchar_ctr=0;uchar_ctr<uchars;uchar_ctr++)pBuf[uchar_ctr] = SPI_RW(0); //CSN = 1;return(status); // return nRF24L01 status uchar}/**************************/*函数：uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)/*功能: 用于写数据：为寄存器地址，pBuf：为待写入数据地址，uchars：写入数据的个数/**************************/uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars){uint status,uchar_ctr;CSN = 0; //SPI使能status = SPI_RW(reg);for(uchar_ctr=0; uchar_ctr<uchars; uchar_ctr++) //SPI_RW(*pBuf++);CSN = 1; //关闭SPIreturn(status); //}/********************//*函数：void SetRX_Mode(void)/*功能：数据接收配置/**********************/void SetRX_Mode(void){CE=0;SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f); // IRQ收发完成中断响应，16位CRC ，主接收inerDelay_us(130); //延时不能太短}/**********************//*函数：unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)/*功能：数据读取后放如rx_buf接收缓冲区中/***********************/unsigned char nRF24L01_RxPacket(unsigned char* rx_buf){unsigned char revale=0;sta=SPI_Read(STATUS); // 读取状态寄存其来判断数据接收状况if(RX_DR) // 判断是否接收到数据{CE = 0; //SPI使能SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);// read receive payload from RX_FIFO bufferrevale =1; //读取数据完成标志}SPI_RW_Reg(WRITE_REG+STATUS,sta); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标志return revale;}/****************************/*函数：void nRF24L01_TxPacket(unsigned char * tx_buf)/*功能：发送 tx_buf中数据/****************************/void nRF24L01_TxPacket(unsigned char * tx_buf){CE=0; //StandBy I模式SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // 装载接收端地址SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH); // 装载数据// SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e); // IRQ收发完成中断响应，16位CRC，主发送CE=1; //置高CE，激发数据发送inerDelay_us(10);}//************************************主函数void main(void){uchar temp =0;init_NRF24L01() ;nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer dataDelay(6000);P0=0xBF;{nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer data LED=0;Delay(10000); //可变SPI_RW_Reg(WRITE_REG+STATUS,0XFF);LED=1;Delay(8000);}}。

2.4G无线通信使用教程

5
} //在指定位置写指定长度的数据 //reg:寄存器(位置) //*pBuf:数据指针 //len:数据长度 //返回值,此次读到的状态寄存器值 u8 NRF24L01_Write_Buf(u8 reg, u8 *pBuf, u8 len) { u8 status,u8_ctr; NRF24L01_CSN = 0; //使能 SPI 传输 status = SPI2_ReadWriteByte(reg);//发送寄存器值(位置),并读取状态值 for(u8_ctr=0; u8_ctr<len; u8_ctr++)SPI2_ReadWriteByte(*pBuf++); //写入数据 NRF24L01_CSN = 1; //关闭 SPI 传输 return status; //返回读到的状态值 } //启动 NRF24L01 发送一次数据 //txbuf:待发送数据首地址 //返回值:发送完成状况 u8 NRF24L01_TxPacket(u8 *txbuf) { u8 sta; SPI2_SetSpeed(SPI_BaudRatePrescaler_4);//spi 速度为 9Mhz（24L01 的最大 SPI 时钟为 10Mhz） NRF24L01_CE=0; NRF24L01_Write_Buf(WR_TX_PLOAD,txbuf,TX_PLOAD_WIDTH);// 写数据到 TX BUF 32 个字节 NRF24L01_CE=1;//启动发送 while(NRF24L01_IRQ!=0);//等待发送完成 sta=NRF24L01_Read_Reg(STATUS); //读取状态寄存器的值 NRF24L01_Write_Reg(NRF_WRITE_REG+STATUS,sta); // 清除 TX_DS 或 MAX_RT 中断标志 if(sta&MAX_TX)//达到最大重发次数 { NRF24L01_Write_Reg(FLUSH_TX,0xff);//清除 TX FIFO 寄存器 return MAX_TX; } if(sta&TX_OK)//发送完成 { return TX_OK; }

NRF24L01无线发射简易教程

NRF24L01 简易教程先来看接口电路，使用的IO 口不是唯一的哦，可随意定义接口，当然是在使用IO 口模拟SPI 且IRQ 中断引脚不使用的使用查询方法判断接收状态的情况下了。

作为初探我们就是用简单的IO 模拟SPI 的方法了，中断使用查询的方式。

那么该教程讲解的接口与单片机的连接如下：首先您需要了解NRF24L01，请参阅“NRF24L01 芯片中文资料”或者“NRF24L01 芯片英文资料”。

我们的教程是以一个简单的小项目为大家展示NRF24L01 的使用方法与乐趣。

我们所写的教程均是以这种方式的呢，让您在学习的时候明白它能做什么，使您学起来不至于枯燥无味。

作为简易的教程，我们只需要知道它是怎么使用的就够了，我们本教程的目的是用NRF24L01 发送数据和接收数据，且接收方会对比发送的数据与接收的数据，若完全相同则控制LED 闪烁一次，并且把接收到的数据通过串口发送到PC 端，通过串口工具查看接收到的数据。

具体的要求如下：1、具备发送和接收的能力。

2、发送32 个字节的数据，接收方接收到正确数据之后给予提示，通过LED 闪烁灯形式。

3、把接收到的数据传送到PC 进行查看。

4、发送端每隔大约1.5 秒发送一次数据，永久循环。

以上是程序的要求，若您想自行设计出硬件接口，您也是可以添加一条呢：使用DIY 方式设计NRF24L01 的接口板，且包含含单片机平台，使用PCB 方式或者万用板方式均可。

如果您想让自己学的很扎实，那么推荐您自行做出接口板子呢。

当然若您的能力不足，那么我们不推荐自行做板呢，因为这样会增加您学习的难度，反而起到了反效果呢。

我们使用的方式是画PCB 的方式呢，若您自己做了接口板子，那么您可以对比下一呢，O(∩_∩)O！我们知道NRF24L01 的供电电压是1.9V~3.6V 不能超过这个范围，低了不工作，高了可能烧毁NRF24L01 芯片。

我们常用的STC89C52 的单片机的供电电压是5V，我们不能直接给24L01 这个模块供电，我们需要使用AMS1117-3.3V 稳压芯片把5V 转成3.3V 的电压为24L01 模块供电。

NRF24l01使用手册函数介绍

NRF24l01使用手册以及函数指令寄存器介绍芯片简介NRF24L01 是NORDIC 公司最近生产的一款无线通信通信芯片，采用FSK 调制，内部集成NORDIC 自己的Enhanced Short Burst 协议。

可以实现点对点或是1 对6 的无线通信。

无线通信速度可以达到2M（bps）。

NORDIC 公司提供通信模块的GERBER 文件，可以直接加工生产。

嵌入式工程师或是单片机爱好者只需要为单片机系统预留5 个GPIO，1 个中断输入引脚，就可以很容易实现无线通信的功能，非常适合用来为MCU 系统构建无线通信功能。

NRF24L01功能框图NRF24L01 的框图如Fig.1 所示，从单片机控制的角度来看，我们只需要关注Fig.1 右面的六个控制和数据信号，分别为CSN、SCK、MISO、MOSI、IRQ、CE。

CSN：芯片的片选线，CSN 为低电平芯片工作。

SCK：芯片控制的时钟线（SPI 时钟）MISO：芯片控制数据线（Master input slave output）MOSI：芯片控制数据线（Master output slave input）IRQ：中断信号。

无线通信过程中MCU 主要是通过IRQ 与NRF24L01 进行通信。

CE：芯片的模式控制线。

在CSN 为低的情况下，CE 协同NRF24L01 的CONFIG 寄存器共同决定NRF24L01 的状态（参照NRF24L01 的状态机）。

NRF24L01状态机NRF24L01 的状态机见Fig.2 所示，对于NRF24L01 的固件编程工作主要是参照NRF24L01 的状态机。

主要有以下几个状态Power Down Mode：掉电模式Tx Mode：发射模式Rx Mode：接收模式Standby-1Mode：待机1 模式Standby-2 Mode：待机2 模式上面五种模式之间的相互切换方法以及切换所需要的时间参照Fig.2。

对24L01 的固件编程的基本思路如下：1）置CSN 为低，使能芯片，配置芯片各个参数。

NRF24L01详细教程

NRF24L01详细教程NRF24L01是一款低功耗2.4GHz无线收发模块，广泛应用于各种无线通信项目中。

它可以使微控制器与其他设备进行无线通信，例如Arduino 与Arduino之间的通信、Arduino与无线传感器节点的通信等。

下面是一个详细的NRF24L01教程。

1.NRF24L01的基本介绍NRF24L01是一款由Nordic Semiconductor公司生产的低功耗无线收发模块，采用2.4GHz频段，具有快速的通信速率、低功耗、高阻塞容限等特点。

它可以与各种微控制器（如Arduino）进行通信，是一种理想的无线通信解决方案。

2.NRF24L01的物理连接在开始使用NRF24L01之前，需要将其与微控制器进行物理连接。

NRF24L01模块有8个引脚，分别是：VCC、GND、CE、CSN、SCK、MOSI、MISO和IRQ。

其中，VCC和GND连接到供电电源，CE和CSN连接到微控制器的任意数字引脚，而SCK、MOSI和MISO连接到SPI总线。

3.NRF24L01的库文件安装在编程之前，需要安装与NRF24L01相关的库文件。

可以在Arduino IDE的库管理器中并安装"nRF24L01"库。

安装完成后，就可以在程序中引用该库文件了。

4.NRF24L01的基本设置在程序中，首先需要进行NRF24L01的基本设置。

首先，在程序开头引入"NRF24L01.h"库文件。

然后，在setup(函数中，通过调用"NRF24L01"类的对象进行初始化设置。

设置包括设置CE与CSN引脚、设置通信频率、设置收发地址等。

5.NRF24L01的通信在进行基本设置之后，可以开始进行NRF24L01的通信。

通信包括发送数据和接收数据两个方面。

对于发送数据，可以使用"NRF24L01"类的write(函数将数据发送给另外一个NRF24L01模块；对于接收数据，则可以使用available(函数判断是否有数据接收到，并使用read(函数读取数据。
