井下铲运车规格

煤矿矿车基本参数及尺寸

煤矿矿车基本参数及尺寸——平板车
本标准适用于煤矿平板车(简称平板车)。

平板车系煤矿地面和井下巷道窄轨铁路运输设备或材料的车辆。

1平板车的基本参数及尺寸
应符合下图和表的规定。

2型号标记说明
M P C □—□
轨距代号：6表示600 mm
9表示900mm
装载量代号(t)
车辆代号
平板车代号
煤矿车辆代号
标记示例：
装载量2t，轨距600mm煤矿平板车：
MPC2—6型平板车
注：由于装载量为5f，轨距为900mm的平板车有两种规格，为了便于区分，特规定与MGC 3．3—9型矿车配合使用的平板车型号为MPC 5(3)一9。

附加说明：
本标准由中华人民共和国煤炭工业部提出。

本标准由沈阳煤矿设计研究院起草。

LH铲运机

老型号 EJC65 EJC65E TORO151 TORO151E EJC145E
规格
标准铲斗 1.2m3,行驶载重 2948Kg; 柴油发动机 Deutz F5L912W，51 kW (68 Hp) @ 2300 rpm；传动箱 Dana SOH ：Gear drive 2.39:1，传动装置静压传动 Rexroth AA4V56；驱动桥前桥：Dana SOH－Dana SOH 12D0840,常规差速器，前桥固定；后桥：Dana SOH 12D0840, no-spin 差速器，后桥固定；标准配置制动器工作制动通过液压传动系统实现，停车制动是弹簧制动液压释放，封闭盘式制动器安装在前桥上.轮胎 9.00 X 20, 18 PLY；外型尺寸（mm）5486×1372×（1448×2134）,内、外回转半径（mm）1905 X 3734 标准铲斗 1.2m3,行驶载重 2948Kg; AC induction type, 3 phase， 37 kW (50 Hp)，电压 600V，60/50HZ，1700 RPM/1475 RPM，电缆转筒：Self winding type with automatic tension control and low cable shutdown，电力电缆 152 m (500 ft.) of #6 type GGC cable including box mount type “Joy” plug；传动箱：齿轮传动 Gear drive 2.39:1；传动装置：Rexroth AA4V56 液压传动前/后;驱动桥：前桥 Dana SOH 12D0840,标准差速器，前桥固定.后桥 Dana SOH 12D0840, no-spin 差速器，后桥固定.中心铰接/摆动，16 °标准配置制动器工作制动通过液压传动系统实现，停车制动是弹簧制动液压释放，封闭盘式制动器安装在前桥上轮胎：9.00 X 20, 18 PLY；外型尺寸（mm）5842 ×1372× （1448×2134），内、外回转半径（mm）1905 X 3861 标准铲斗：1.5m3；行驶载重 3500Kg；柴油发动机：BF6L914， 71.5Kw@2300rmp；变矩器：C2122，变矩比 2.6:1 变速箱 Dana SOH ， RT20324，动力变速，机械换档三挡前进和后退驱动桥前桥：14D 1441 LCB，前桥带有限滑动防滑锁前桥固定后桥 14D 1441 LCB ，摆动±10o ；制动系统：行驶制动为各轮边液压多盘制动，前后桥采用两套独立油路。停车制动为弹簧制动液压释放多盘制动器,作用在前桥上。停车制动在压力骤降时

麻家梁煤矿主要设备技术参数

矿井主要设备技术参数同煤浙能麻家梁煤业有限责任公司二零一一年四月目录一、放顶煤综采工作面设备 (3)1、SL500采煤机 (3)2、PF6/1142型前刮板输送机 (4)3、PF6/1342型后刮板输送机 (4)4、PF6/1542型转载机 (5)5、SK1118型破碎机 (5)6、自移皮带机尾 (6)7、14101辅运顺槽胶带输送机 (7)8、泵站 (7)（1）乳化液泵站 (7)（2）喷雾泵站 (8)（3）高/低压反冲洗过滤站 (9)9、动力中心 (9)（1）采煤机、转载机、破碎机、泵站动力中心 (9)（2）前后刮板机动力中心 (10)10、放顶煤液压支架 (10)（1）ZF13000/25/38型放顶煤液压支架 (11)（2）ZFG13000/27.5/42H型放顶煤过渡支架 (11)（3）ZTZ20000/27.5/42型端头支架 (11)11、支架铲运车 (12)12、支架拖车 (12)13、多功能运输车 (12)14、支架搬运牵引车 (13)二、主要运输设备 (13)1、东大巷胶带输送机 (13)2、西大巷胶带输送机 (14)3、 MMD1150系列筛分破碎机 (14)三、主要提升设备 (15)1、主井1、2号提升设备 (15)2、副井1、2号提升设备 (16)四、主要通风设备 (17)AGF606-4.0-2.2-2型矿用抽出式轴流通风机 (17)五、中央变电所设备 (18)1、矿用隔爆干式变压器 (18)2、矿用隔爆内置本安型(智能)高压真空配电装置 (18)3、660V配电系统 (18)4、微机综保装置 (19)六、中央水泵房设备 (19)MD650-80×8型矿用耐磨离心水泵 (19)七、掘进设备 (20)1、EBZ230悬臂式掘进机 (20)2、EBZ300悬臂式掘进机 (21)一、放顶煤综采工作面设备1、采煤机规格型号 SL500制造厂商德国艾柯夫公司总装机功率 1915 kW电压 3.3 kV, + 10%, -20% 截割电机功率 2×750 kW牵引电机功率 2×90 kW调高电机功率 35kW破碎电机功率 200kW最大牵引力 757 kN最大牵引速度 30.75 m/min采高约5240 mm卧底量约370 mm机身高度约2340 mm过煤口高度约1080 mm滚筒直径Φ2300 mm滚筒宽度 900 mm截深 800 mm滚筒转速 28 r.p.m.最大截割硬度可达100 Mpa2、PF6/1142型前刮板输送机规格型号 PF6/1142 制造厂商：比赛洛斯欧洲有限公司产地：欧盟运输能力 2500 t/h 设计长度 320 m订货长度 300m铺设长度 249.5 m 中部槽外形尺寸 1756 mm 供电电压/允许波动范围 3.3kv供电频率 50 Hz总装机功率 2×1050kW 链速 1.53m/s 刮板间距 876mm卸载高度约1200mm 3、PF6/1342型后刮板输送机规格型号 PF6/1342 制造厂商：比赛洛斯欧洲有限公司产地：欧盟运输能力 3000 t/h 设计长度 320m订货长度 300m铺设长度 249.5 m中部槽外形尺寸 1756 mm供电电压/允许波动范围 3.3 kV供电频率 50 Hz总装机功率 2×1050kW链速 1.53m/s刮板间距 876mm卸载高度约 1115mm4、PF6/1542型转载破碎机规格型号 PF6/1542制造厂商：比赛洛斯欧洲有限公司产地：欧盟转载能力 3500t/h；铺设长度 49.5m链速 1.74 m/s刮板间距 504 mm供电电压/允许波动范围 3.3 Kv供电频率 50 Hz总装机功率 600 kW机头最大外形尺寸 1768×1500×680 mm 5、SK1118型破碎机规格型号 SK1118制造厂商：比赛洛斯欧洲有限公司产地：欧盟破碎能力 4250t/h入料粒度 1800×650mm出料粒度 0～250mm供电电压/允许波动范围 3.3 Kv供电频率 50HZ总装机功率 400 kW破碎主轴转速 380r.p.m外形尺寸 3000×3830×1760mm 粒度控制范围 160mm～300mm6、自移皮带机尾皮带宽度 1400mm搭接长度、推移行程 3500mm回转滚筒直径500mm 自清式推移油缸直径160mm 行程3500mm 垂直调节油缸直径100mm 行程300mm 水平调节油缸直径100mm 行程300mm 液压控制阀块压力最大320bar自移皮带机尾总长度 12522mm7、14101辅运顺槽胶带输送机唐山冶金矿山机械有限公司一部胶带输送机长度 L=1650m运量 Q=3000t/h带宽 B=1400mm带速 v=4.0m/s储带 200m驱动电机 4×500kw二部胶带输送机皮带机长L=1350m运量 Q=3000t/h带宽 B=1400mm带速 v=4.0m/s储带 200m驱动电机 3×500kw8、泵站（1）乳化液泵站制造厂商：中煤机械集团公司规格型号 BRW400/31.5进水压力常压公称压力 31.5Mpa公称流量 400L/min柱塞直径 650r/min（曲轴转速）45mm 柱塞数目 5柱塞行程 84mm电机转速 1485r/min电机功率 250kw蓄能器容积 25L外形尺寸 3380×1235×1360工作介质含3％～5％乳化油与中性水的混合液（2）喷雾泵站规格型号 BPW360/10制造厂商：中煤机械集团公司公称压力 16Mpa公称流量 360L/min曲轴转速 503r/min柱塞直径 67mm柱塞行程 66mm柱塞数目 3电机功率 125kw工作介质清水（3）高/低压反冲洗过滤站规格型号 GLZ1200/31.5额定压力 31.5Mpa/10Mpa额定流量 1200L/min/1200L/min过滤粒度 40（25）um/630um蓄能器容积 40L/40 L蓄能器额定压力 22.7～20.7Mpa外形尺寸 2200×780×1250mm工作介质乳化液含3％～5％乳化液和中性水的混合液9、动力中心（1）采煤机、转载机、破碎机、泵站动力中心规格型号： PHR+TEK1635+PBE3006 制造厂商：法国赛特公司产地：欧盟额定容量 3150KVA最大负载能力 1.25负荷回路数 4一次侧额定电压 10KV一次侧额定电流 144A二次侧额定电压 3.3KV二次侧额定电流 546A/440A电压适用范围 10％最高工作电压 12KV外形尺寸 6081×1232×1833mm（2）前后刮板机动力中心规格型号 AW2000 制造厂商：英国阿兰维斯特华莱士唐有限公司额定容量 2500KVA最大负荷能力 1998kw负荷回路数 4一次侧额定电压 10KV一次侧额定电流 144A二次侧额定电压 3.3KV二次侧额定电流 437A电压适用范围 2475V～3960V最高工作电压 3960V额定频率 50HZ外形尺寸 4800×1300×1745mm10、放顶煤液压支架制造厂家：山西平阳重工机械有限责任公司（1）ZF13000/25/38型放顶煤液压支架型号： ZF13000/25/38支架结构高度： 2500～3800 mm支架宽度： 1660～1860 mm支架中心距： 1750 mm支护强度： 1.23 Mpa泵站压力： 31.4MPa（2）ZFG13000/27.5/42H型放顶煤过渡支架型号 ZFG13000/27.5/42H 高度 2750～4200mm中心距 1750mm宽度 1660～1860mm支护强度 1.13MPa泵站压力 31.4MPa（3）ZTZ20000/27.5/42型端头支架型号： ZTZ20000/27.5/42 高度 2750～4200mm单架宽度 920mm整架宽度 3220mm支护强度 0.52MPa泵站压力 31.4MPa11、支架铲运车规格型号: FBL-55制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司外形尺寸 10016×3150×（1960～2150）mm对地间距 350mm轴距 3622mm轨距 2450mm最大负载 55000kg总功率 195kw12、支架拖车规格型号: CHT-50制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司最大负载 50000kg外形尺寸 5890×3400×1500mm对地间距 2700mm13、多功能运输车规格型号: FBL-10制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司最大负载 10000kg外形尺寸 7385×2300×（1865～1930～1995）mm 离地高度 400mm轮距 1900mm轴距 3360mm总功率 171.5kw14、支架搬运牵引车规格型号: FBL-15制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司最大拖拽负载 50000kg外形尺寸 10034×2595×（1900～2150）mm轮距 1950mm轴距 3600mm总功率 195kw二、主要运输设备1、东大巷胶带输送机宁夏天地西北煤机有限公司型号： DTL300/160/3×560运输量： 3000吨/小时；带宽： 1600毫米；带速： 4米/秒；功率： 3×560千瓦；机长： 1874米(139+1735)；倾角： -1.0236～+13°提升高： 1米；主电压： 10KV；辅助电压： 1140/660V2、西大巷胶带输送机制造厂商：宁夏天地西北煤机有限公司型号： DTL160/300/3×1000运输量： 3000吨/小时；带宽： 1600毫米；带速： 4米/秒；功率： 3×1000千瓦；机长： 1573米(1400+173)；倾角： +3～+15°提升高： 119.8米；主电压： 10KV；辅助电压： 1140/660V3、MMD1150系列筛分破碎机 MMD亚太有限公司能力： 4250t/h物料性质：原煤煤的抗压强度： 40Mpa矸石抗压强度： 120Mpa含水量： 10％矸石含量： 10％入料粒度： 0～900mm出料粒度： 0～300mm主供电：（1）电压： 10kv±10％（2）相数： 3（3）频率： 50HZ中央集中自动润滑系统：（1）电压： 660±10％（2）频率： 50±1HZ三、主要提升设备1、主井1、2号提升设备厂商：ABB提升距离 598m最大速度 (额定) 13.73m/s加/减速度 0.75m/s2爬行速度 0.5m/s井筒检查速度（无负荷） 0.3～0.5m/s钢丝绳检查速度（无负荷） 0.3～0.5m/s Max2m/s有效载荷 45000kg最大静张力（一侧） 1800KN最大静张力差 500KN罐道类型固定的国产首绳 4×Φ62mm破断力总和 2758.5KN进口首绳 4×Φ59mm破断力总和 2758KN尾绳数量 3×Φ5700mm滚筒直径直径电机转速 46rpm2、副井1、2号提升设备厂商：德国西马格美特副井1 号副井2号提升高度 537.7m 537.7m 提升速度 9.97m/s 6.70m/s 加/减速度 0.5m/s2 0.5m/s2罐笼最大有效载荷 50T 8T提升机设计最大不平衡载荷 250KN 40KN首绳数 4 4钢丝绳直径Φ60mm Φ28mm 提升机设计所有钢丝绳破断载荷 4×2579KN 1992KN 尾绳数量 3 2钢丝绳尺寸 1×206×33mm 113×19mm 2×196×31mm摩擦轮直径Φ5700mm Φ2800mm 首绳间距 350mm 300mm制动盘有效直径Φ6100mm Φ3100mm 制动器数量 12 2电机功率 3600kw 400kw电机转速 33.112rpm 1000rpm 摩擦滚筒转速 33.42rpm 42.72rpm 四、主要通风设备型号： AGF606-4.0-2.2-2型矿用抽出式轴流通风机生产厂家航空工业沈阳发动机研究所风机厂风量容易期 450m3/s 困难期 450m3/ s 风压容易期 862.6Pa 困难期 2253.9Pa 风机全压效率≥80 ％返风量 >40%正常通风量运行方式抽出式叶轮直径 4000mm叶轮级数二级电机型号 YKK860-12功率 2500kW电机额定电压 10kV通风机效率≥80%返风方式反转返风，返风量大于40%正常通风量。

AJK-20技术参数-07

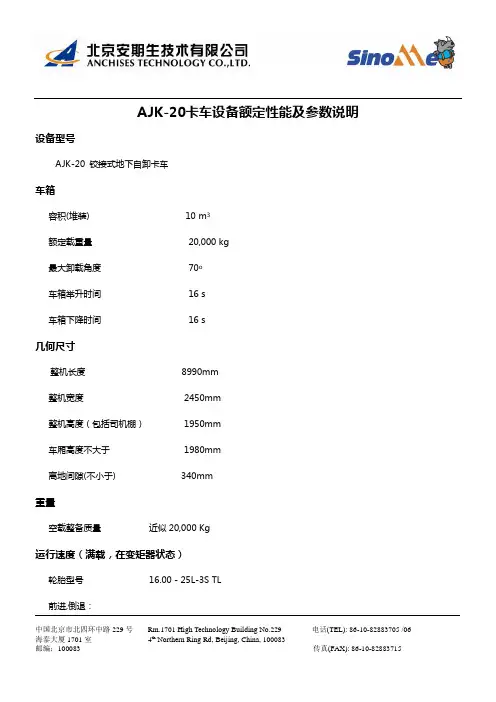

中国北京市北四环中路229号 Rm.1701 High Technology Building No.229 电话(TEL): 86-10-82883705 /06 AJK-20卡车设备额定性能及参数说明设备型号AJK-20 铰接式地下自卸卡车车箱容积(堆装) 10 m 3 额定载重量 20,000 kg 最大卸载角度 70o 车箱举升时间 16 s 车箱下降时间 16 s几何尺寸整机长度 8990mm整机宽度 2450mm 整机高度（包括司机棚） 1950mm 车厢高度不大于 1980mm 离地间隙(不小于) 340mm重量空载整备质量近似20,000 Kg运行速度（满载，在变矩器状态）轮胎型号 16.00－25L-3S TL 前进,倒退：一档二档三档四档 5 10 20 29.4 Km/h最大爬坡能力满载，干燥良好的路面条件下：运行速度4Km / h 时，爬坡20% 在1：7坡度时，行驶速度不小于4km/h中国北京市北四环中路229号 Rm.1701 High Technology Building No.229 电话(TEL): 86-10-82883705 /06 发动机结构特点 CUMMINS QSL9C300 柴油发动机，适合地下、高温及高海拔地区使用。

型号 CUMMINS QSL9C300带废气净化和消音装置功率 224Kw / 2100 rpm 最大扭矩 1369Nm/1350rpm变矩器结构特点 DANA SOH 产品，单级三元件,带有转向工作泵驱动口。

型号 C323.5动力变速箱结构特点 DANA SOH 产品，四档，前进、后退型号 R 32420驱动桥结构特点带有中央差速器和轮边行星减速的刚性驱动桥制动工作制动湿式多盘全封闭弹簧制动器，作用在四个车轮上；全液压动力控制系统制动能力: 空载 23km/h 时的制动距离5.6m 满载23km/h 时的制动距离7.3m 停车制动与工作制动制动器相同驻坡能力: 空载 50% 满载 30%制动操作系统 BOSCH 齿轮泵、MICO 制动阀和蓄能器，动力液压制动系统。

采矿工程专业论文井下运输完美版

7 井下运输7.1 概述7.1.1 矿井设计生产能力及工作制度矿井煤层埋藏浅，储量丰富，厚度大，煤层的生产能力大，井型为12Mt/a 。

矿井工作制度采用“四六”制，三班生产，一班检修，每天净提升时间为16h，矿井设计年工作日为330d。

7.1.2 运输距离和货载量矿井内布置一个工作面、三个掘进面和一个配采面。

工作面日产量为28816t，掘进面日产量为3940t，配采面日产量为3636t。

运煤系统各环节运输能力要大于各工作面的生产能力。

首采盘区上山距离最大为1850m，区段运输平巷最大长度为2950m，故从井底车场到工作面的最大运距为4800m。

辅助运输量，根据矿井生产安排与采掘进度、材料、设备运输考虑正常生产与工作面安装搬家两种情况；人员运输考虑以各采掘面一次运到位为基础，兼顾到其他固定工作点的人员运输7.1.3 矿井运输系统（1）运输方式1）运煤：由于矿井井型较大，需要运输系统有较大的运输能力，煤层赋存条件简单，为近水平煤层，且运输距离较远，故采用胶带输送机运煤。

2）辅助运输：采煤工作面为大功率采煤机进行综放开采，巷道掘进采用连采机多巷掘进、锚杆支护，采掘面用人、用料相对较少，而且采掘速度快，需要一种方便灵活和快捷的运输方式与之配套，无轨胶轮车是全世界广泛使用和长期证明与连采机、采煤工作面快速推进配套的有效辅助运输方式。

人员由无轨胶轮车由地面装载，直接送至各个工作地点。

材料主要由WCQ—5B型的自卸式防爆胶轮车运输。

材料在地面净经统一装车直接经副井、井底车场、上山运至需料地点。

大件设备和支架用支架搬运车和支架铲运车运到工作面和使用地点。

采煤机、连采机和梭车等用特制的脚轮平板车由牵引车牵引运至工作地点，其中采煤机由专用平板车送至采面到位（2）运输系统1）运煤系统综放工作面→区段运输平巷→盘区运输上山→主斜井煤仓→主斜井→地面连采面→连采面运输平巷→盘区运输上山→主斜井煤仓→主斜井→地面2）运料系统地面→副斜井→井底车场→辅助运输大巷→辅助运输上山→区段辅助运输平巷→放顶煤工作面地面→副斜井→井底车场→辅助运输大巷→辅助运输上山→连采面辅助运输平巷→连采面3）地面→主斜井→井底车场→辅助运输大巷→各个工作地点 4）排矸系统在建井初期会产生一些矸石，此时的矸石主要是通过无轨胶轮车直接运至地面。

矿山设备底卸式矿车

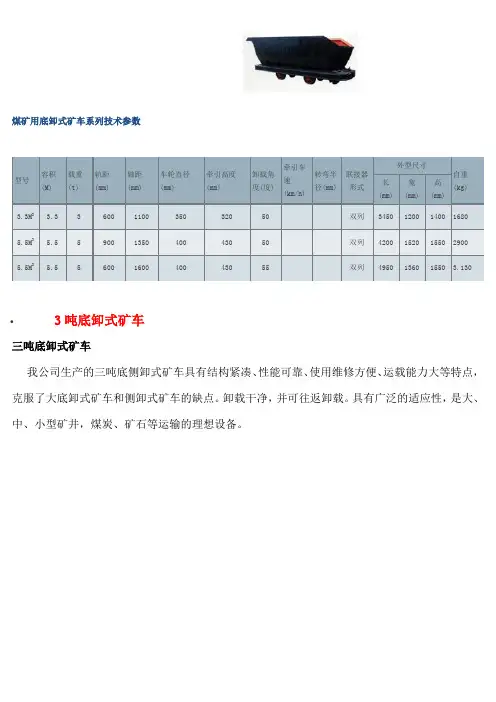

煤矿用底卸式矿车系列技术参数型号容积(M)载重(t)轨距(mm)轴距(mm)车轮直径(mm)牵引高度(mm)卸载角度(度)牵引车速(km/h)转弯半径(mm)联接器形式外型尺寸自重(kg)长(mm)宽(mm)高(mm)3.3M3 3.3 3 600 1100 350 320 50 双列3450 1200 1400 1680 5.5M3 5.5 5 900 1350 400 430 50 双列4200 1520 1550 2900 5.5M3 5.5 5 600 1600 400 430 55 双列4950 1360 1550 3.1303吨底卸式矿车三吨底卸式矿车我公司生产的三吨底侧卸式矿车具有结构紧凑、性能可靠、使用维修方便、运载能力大等特点，克服了大底卸式矿车和侧卸式矿车的缺点。

卸载干净，并可往返卸载。

具有广泛的适应性，是大、中、小型矿井，煤炭、矿石等运输的理想设备。

本公司主要生产经营以下产品：1、矿车：固定式矿车、翻斗式矿车、底卸式矿车、曲轨侧卸式矿车、液压侧卸式矿车，梭式矿车、万能式矿车、材料车、平板车，后卸式斜井箕斗矿车、人车多功能车辆、矿车整形机等。

2、矿车配件：矿车轮、矿车轮对、直径300矿车轮、直径350矿车轮、直径400矿车轮、聚氨脂矿车碰头、橡胶矿车碰头、1T矿车碰头，1.5T 矿车碰头,碰头弹簧、防脱圈、三环链、万能环、五环链、单环链、两环链、连接插销、马蹄扣、马蹄环、矿车复轨器等。

3、轨道交通设备器材：手动5T、10T、15T齿条式起道器、液压起道机、液压弯道器、12kg液压弯道器、18kg液压弯道器、22kg液压弯道器、24kg液压弯道器、30kg液压弯道器、38kg液压弯道器、50kg液压弯道器、60kg液压弯道器、液压弯轨器、扳道器、手动扳道器、单轨阻车器、双轨阻车器、轨距尺、单轨阻车器，双轨阻车器，液压阻车器、电动液压阻车器、气动阻车器、液压挤孔机、KKYI-1050液压挤孔机、KKY-1050型液压挤孔机、KKY-30液压挤孔机、KKY-II-500液压挤孔机、轨距尺、铁路轨距尺、支距尺、转辙器标志灯、铁路信号灯、铁路标志灯4、道轨配件：道岔、道岔机芯、道夹板、压轨器压板、扣板、鱼尾板、垫板、道钉、挡板、尼龙挡板座、绝缘夹板、橡胶垫板、道岔拉杆、鱼尾螺栓、绝缘轨距杆等。

刮板运输机型号及厂家

刮板运输机型号及厂家刮板运输机型号及厂家：一：湖南煤矿机械厂型号SGD-280/11 SGD-280/10 SGD280/7.5C 运输量Q（吨/小30 30 30设计长度L（米）80 80 60出厂长度L(米)70 60 50刮板速度（米/秒）0.618 0.618 0.618刮板链圆环链规格（毫米）∮10×40破断拉力（吨）≥13刮板间距（米）0.8中间槽（毫米）宽×高×长 B×H×L=280×125×1200电动机型号KBYS-11 JDSB-10 JDSB-7.5 功率(千瓦)11 10 7.5转速（转/分）1450电压（伏）380/660减速器比（i） 18.9 18.9 18.9 机头高度H（毫米）410总重量（公斤）不带挡板2835 轧制（3260）2515轧制（2880）2210轧制（2530）带挡板 3155 轧制（3590）2730轧制（3170）2430轧制（2770）二：山东昌乐矿山机械厂型号单位SGD-320/15-18.5SGW-26输送量吨/小时40 70设计长度米60 100链条速度米/秒0.63 0.86电动机功率千瓦15 13×2( 型号：BJQO261-4T2)刮板链链条规格(毫米)∮14×50 ∮14×50 形式双边圆环链刮板间距(米)0.7 0.7中部槽长×宽×高（毫米）1200×3200×1501500×388×150总重带挡煤板（公斤）4800 9200不带挡煤板（公斤）4300三：湖北煤矿机械厂型号单位SGD-320/17BSGD-420/22SGD-420/30SGB-520/44SGB-630/60SGB-630/80输送量吨/小时40 60 80 150 200 200出厂长度米80 100 100 120 120 160机头高度毫米486 540 540 580 580 580刮板链速度米/秒0.59 0.66 0.88 0.85 0.85 0.85紧链方式棘轮插抓式中部槽中部槽尺寸长×宽×高（毫米）1200×320×1501200×420×1501200×420×1501500×520×1501500×630×1501500×630×150中部槽每节重156Kg180Kg185Kg刮板链圆环链规格（毫米）∮14×50∮14×50∮14×50∮14×50∮14×50∮14×50圆环链破断拉力（吨）25 25 25 25 25 25刮板间距（米）0.7 0.7 0.7 0.9 0.9 0.9圆环链条数2刮板链中心距400毫米510毫米510毫米电型号DZ3B JDSB JDSB JDSB JDSB JDSB动机-17 -22 -30 -22 -30 -40 功率(千瓦)17千瓦22 30 22×230×240×2转速(转/分)1460 1470 1470 1470 1470 1470电压(伏)380/660380/660380/660380/660380/660380/660液压耦合器型号YL-400A4型适用功率（KW）22-4注液量(L)7.2 7.6 8.45全机总重不加挡板6498公斤)9500公斤)9588公斤)33t 42t 56t加挡板7342公斤)10570公斤)10658公斤)四：昆明煤矿机械厂型号单位SGB-420/30SGB-420/22SGW-34设计长度（米）米100 80 100输送量吨/小时80 60 100刮板链速度米/秒0.86 0.68 0.78刮板链圆环链规格（毫米）∮14×50∮14×50∮14×50圆环链破断拉25 25 25力（吨）刮板间距（毫米） 800 800 800中部槽尺寸长×宽×高（毫米）1200×420×1501200×420×1501200×508×145电动机功率(千瓦)JDSB-30 JDSB-22 JDSB-17转速(转/分)1470 1470 1460电压(伏)380/660伏380/660伏380/660功率(千瓦)30 22 2×17液压联轴器YL-400型YL-360型隔型号QC83-12QC83-12QC83-120爆磁力启动器0 0电压380/660伏380/660伏380/660 伏总重（吨）10 8 11五：张家口煤矿机械厂型号单位SWG-150B SWG-150C SWG-75 运送量吨/小时250 250 250辅设长度米200 200 120链速米/秒0.868 0.868 0.868电动机型号DSB-75 DSB-75 DSB-75 功率（千瓦）2×75 2×75 75转速（转/分）1480 1480 1480电压（伏）380/660 380/660 380/660刮型式双边圆环板链链规格（毫米）∮18×64破断拉力（吨）≥41刮板间距（毫米）1024液力联轴器型号YL-450型额定功率(千瓦)75工作液体22号汽轮油注油量（升）14减速器速比1：22.44推溜器型号YQ-1 00型推溜器7.8推进系统推5吨推溜器行程900毫米1100毫米700毫米乳化液泵站型号RB-45/100型工作额定压力100公斤/c ㎡额定流量45升/分工作液体乳化液乳化液箱RX-400型主要部件外形尺寸中部槽长×宽×高（毫米）1500×630×190机头（毫米）3045×2010×9723045×2036×9723045×2036×972机尾（毫3487×3714×1235×米）1635×622 1687×622906×455机器总量(吨) 94.8 87.6 52.3六.西北煤矿机械厂型号单位SGW-0T型出厂长度米100输送量吨/小时150链速米/秒0.86电动机型号DSB-40型（DSB-55型) 功率（千瓦）40(55)电压（伏） 380/660转速(转/分)1470绝缘等级 B液压联轴器型号400型额定功率（千瓦）40工作液体22号汽轮机油注油量（升）刮板链型式圆环型规格∮18×64每条链破断能力≥35吨链间距500毫米链条数2条刮板间距1024毫米刮板链每米重量18.8公斤中部槽长×宽×高（毫米）1500×620×180毫米总重（吨）17.6吨。

无轨胶轮车

无轨胶轮车型号及规格型号说明W――无轨胶轮车；C――柴油机驱动；5――额定载重量5 t；E――液力传动；(B)/(C)――气动监控、电气监控1、WC5E（B）外形尺寸：（长×宽×高）7250mm×1980mm×1990mm，整车质量：8300kg。

防爆柴油机无轨胶轮车行驶速度规定：满载最大车速：Ⅰ档7km/h、Ⅱ档17km/h、Ⅲ档28km/h最大爬坡坡度：14°额定装载质量：5t。

发动机功率：50kW（防爆净功率）传动方式：液力—机械传动、四轮驱动启动方式：气启动牵引力：35kN离地间隙：300mm最小转弯半径：6000mm自重：6.5t制动距离s=7m，整车在额定载荷、v=20km/h状态下制动时,其最大减速度a=2.89m/s本车适用与煤矿井下物料和中小型设备的运输，具有自卸功能，对矸石和散装物料尤为适用，使用范围广。

2、WC20R（C）（防爆隧道客车/救护车）W――产品类型代号(无轨胶轮车)；C――第一特征代号(柴油机)；20――主参数(载人20)；R――人车外形尺寸：（长×宽×高）6065mm×1950mm×2215mm，整车质量：4620kg。

防爆柴油机无轨胶轮车行驶速度规定：满载：0～29km/h，最大爬坡度：12°。

额定载人数：20人。

驱动方式：4x2后双轮驱动整车质量：3900kg最小离地间隙：180mm轮胎型号：6.5-16充气轮胎平道制动最大距离：8m启动形式：压缩空气启动该车型适用与煤矿井下人员、材料、小型设备和矸石等的运输，具有载重比大、车速快、运输效率高、机动灵活、维修方便的特点。

3、WJ-4FB（煤矿低矮型防爆柴油机铲运车）外形尺寸：（长×宽×高）7807mm×1650mm×2009mm，整车质量：12385kg。

防爆柴油铲运机行驶速度规定：空载：0～24.2km/h，满载：0～23.6km/h，最大爬坡坡度：15°。

铲运机型号

号产品名称型号主要参数外形尺寸（mm）长×宽×高图片1 内燃铲运机WJ-6000斗容2.4-3m3、额定载重6000KG、额定功率112kw、机重14.5t7910×1900×22502 电动铲运机WJD-0.4斗容0.4立方米，额定载重0.68t，额定功率22kw，机重2.8t4200×800× 10503 电动铲运机WJD-0.75斗容0.75立方米,额定载重1.5t，额定功率37kw，机重6.5t5700×1220×19004 内燃铲运机WJ-0.75斗容0.75立方米，额定载重1.5t，额定功率57HP，机重6.5t5700×1220×19005 电动铲运机WJD-1斗容1立方米，额定载重2t，额定功率45kw，机重7t5700×1220×19006 内燃铲运机WJ-1斗容1立方米，额定载重2t，额定功率53.5kw，机重6.8t5700×1220×19007 电动铲运机WJD-1.5斗容1.5立方米，额定载重3.0t，额定功率55kw，机重10.5t6900×1688×21008 内燃铲运机WJ-1.5斗容1.5立方米，额定载重3.0t，额定功率86HP，机重9.6t6900×1688×21009 电动铲运机WJD-2斗容2.0立方米，额定载重4.0t，额定功率75kw，机重14t7910×1900 ×225010 内燃铲运机WJ-2斗容2.0立方米，额定载重4.0t，额定功率117HP，机重13.5t7910×1900×225011 侧卸铲运机WJDC-2斗容2.0m3,额定载重4.0t,额定功率75kw,机重14t (电动)7225×2400×2250 更新中..12 侧卸铲运机WJC-2斗容2.0m3,额定载重4.0t,额定功率112kw, 机重13.5t (内燃)7340×2400×2250 更新中..13 电动铲运机WJD-3斗容3.0立方米，额定载重6.0t，8721×2000×2245额定功率90kw，机重15.5t14 内燃铲运机WJ-3斗容3.0立方米，额定载重6.0t，额定功率185HP，机重15t8721×2000×224515 电动铲运机WJD-4斗容4.0立方米，额定载重8.0t，额定功率132kw，机重23t9620×2230×2440南昌凯马有限公司工程机械事业部系上市公司华源凯马股份有限公司下属重型矿山工程机械制造企业，于2004年8月由原国家机械部采掘与岩土工程机械重点企业江西采矿机械厂和南昌通用机械有限责任公司合并组成。

西山介绍(40吨支架搬运车_铲运车)

牵引速度电机功率电机额定速度额定电压额定电流绝缘等级
矿用掘进机
矿井无轨胶轮运输
短壁机械化开采设备
长壁机械化开采设备
设备设备大修
巷道工程
太原研究院
煤炭科学研究总院
衷心感谢各位领导和专家！衷心感谢各位领导和专家！
煤炭科学研究总院
样机工业性试验情况
时间 7.14至 7.14至 7.23 8.5至 8.5至 8.9 9.1至 9.1至 9.6 地点上湾矿哈拉沟矿活鸡兔井支架总数 176台掩护式支架 176台 70台垛式支架 70台 170台掩护式支架 170台 80台垛式支架 80台 170台掩护式支架 170台 70台垛式支架 70台 142台掩护式支架 142台垛式支架 66台 66台重量 29吨 29吨 17吨 17吨 29吨 29吨 17吨 17吨 29吨 29吨 17吨 17吨 29吨 29吨 17吨 17吨 29吨 29吨 17吨 17吨搬运数量 37台 37台 23台 23台 68台 68台 10台 10台 29台 29台 14台 14台 22台 22台 13台 13台 24台 24台 39台 39台班最大搬运量 5台 5台 11台 11台 3台 4台 4台 5台 4台 5台 9台总行程 600km 350km 480km 350km 1190km 百分比 21% 33% 40% 12.5% 17% 20% 16% 20% 进口车数量 4辆 4辆 4辆设备
长壁机械化开采设备
设备设备大修
巷道工程
太原研究院
煤炭科学研究总院
WC40Y支架搬运车介绍支架搬运车介绍
煤炭科学研究总院太原分院
矿用掘进机

CYE-1井下电动铲运机

CYE-1井下电动铲运机
1、产品型号：CYE-1电动铲运机
2、外形尺寸（长×宽×高） 5945mm×1400mm×2000mm
3、CYE-1电动铲运机是根据我国地下无轨采矿设备的具体情况，总结了国外同类机型的特点。

该机适用于中小矿山各种采矿法的回采出矿巷道掘进出渣，以及工作场地和道路修筑平整，材料运输等辅助作业。

4、该机结构合理、操作方便，价格相宜、配套便捷。

该机可采用交流电压380V 或660V作动力源，控制方式可采用软启动，静液压—机械传动，双向行驶，无级调速，牵引性能好，生产效率高，采用液压控制，自动收放电缆，其性能参数已达到国外同类机型的水平。

底卸2吨矿车规格参数表

底卸2吨矿车规格参数表
矿车是矿山行业中不可或缺的运输工具，主要用于物料的输送。

今天，我们将为您介绍一款底卸2吨矿车，其优越的性能和实用的特点赢得了广大用户的好评。

一、矿车简介
这款底卸2吨矿车是根据我国矿山行业的需求，结合国际先进技术研发而成。

车身采用优质钢材制造，具有较高的强度和耐磨性。

同时，该车采用了先进的底卸式设计，使物料运输更加便捷。

二、矿车规格参数
这款2吨矿车的主要规格参数如下：
1.载重量：2吨
2.车轮尺寸：8.5-20英寸
3.车架尺寸：4000*1800*1100毫米
4.发动机：4缸柴油发动机，最大功率136马力
5.传动方式：手动变速器
6.最高车速：40公里/小时
三、矿车性能特点
1.承载能力强：车身采用高强度钢材制造，保证了整车的稳定性和承载能力。

2.适应性强：该车适用于各种复杂的矿山环境，如湿滑、泥泞、陡峭等地形。

3.操纵便捷：采用手动变速器，操作简单易懂，便于驾驶员快速上手。

4.省油环保：4缸柴油发动机具有较高的燃油效率，降低了运营成本，同时排放符合国家标准。

四、矿车应用场景
这款底卸2吨矿车广泛应用于各类矿山、建筑工地、物流配送等领域，适用于短途运输和装卸作业。

五、矿车品牌与售后服务
我们的矿车品牌秉承“质量第一，用户至上”的经营理念，为您提供优质的矿车产品和完善的售后服务。

我们将根据您的需求为您提供专业的设计方案，同时在全国范围内设立售后服务网点，确保您的权益得到保障。

总之，这款底卸2吨矿车凭借其出色的性能和实用的特点，成为了矿山行业的一款热门产品。

4-矿井运输(2)

(2) 齿轨车运输系统在济二煤矿的应用
济二煤矿井田地质构造属中等偏简单。主采煤层底板为较坚硬的砂岩，巷道底板条件适合高效辅助运输。第一水平布置南北翼7条大巷。除1条大巷外其余6条大巷均沿3下煤层布置。巷道沿煤层掘进倾角较小，一般都在100以下，最大不超过140。
巷道断面均能满足齿轨车的运行要求，作为主要生产工作面的九采区，开采方式是大巷与顺槽直联，完全可以根据高效辅助运输的要求进行掘进和生产安排。
神东矿区矿井无轨胶轮车按使用的功能分为液压支架搬运车、多功能车、人车、多功能装载车4种类型;按使用的动力不同分为蓄电池式和内燃机式2种类型。主要技术参数见表4-7。
表4-7 矿井胶轮车主要技术参数
依托矿区浅埋深、近水平煤层赋存条件,矿井开拓方式一般为:
平硐、平硐-斜井开拓方式,水平大巷沿煤层布置,综采工作面沿大巷条带式布置。矿井辅助运输系统为适应无轨胶轮车运输方式,形成了新的设计模式。由于综采工作面巷道采用双巷布置形式,因而工作面辅助运输系统比较简单,工作面上下各有一条巷道作为辅助运输巷。见图4-11。
② 机身较低，可重载爬坡达120～140，爬坡能力最大为 15°。
③ 蓄电池车行驶速度一般不超过2.5m/s，柴油机车最大可达4～6m/s。重型胶轮车可整运18～27t液压支架，轻型胶轮车可运输材料人员，运煤车可运载14～20t矸石，在20s内自卸。
④ 车辆的前端工作机构可以快速更换，从铲斗换装成铲板、集装箱、散装前卸料斗、侧卸料斗或起底带齿铲斗等实现一机多功用。
⑤ 蓄电池无轨胶轮铲车无排气污染。
⑥ 无轨胶轮车一般车体较宽(1.5～3m)，行驶中巷道两侧需要有不小于220～30Omm间隙，因而需要的巷道断面较宽 (一般不小于3.6m)，最好是无棚腿支护。

煤矿特种车的介绍

▪ 主要用途：搬运25吨以下支架；双车抬运60吨以下采煤机（去除摇臂滚筒）；搬运移变、中部槽、刮板机机头机尾、皮带机机头、破碎机等设备。可以多功能使用。
外形尺寸（L×T×H mm ）：
9500×2200×1900 驱动方式：4×4全轮驱动装载重量（kg）：25000 车辆自重（kg）：28050 最小离地间隙(mm)：275 最大车速(km/h)：
四轮驱动，前后桥带防滑自锁差速器；废气处理箱采用加压补水方式；液压油强制冷却驱动桥轮边制动器，
▪ 主要用户：阳煤集团、府谷宏宇煤业等，已经销售5辆。
煤炭科学研究总院太原研究院煤炭科学研究总院山西煤机装备有限公司
Page 10
三、多功能车
录像
WJ-4FB/A防爆多功能柴油铲运机
▪ 主要用途：叉运4吨以下中部槽及其它设备、物料；清理巷道；装载物料；卷收皮带电缆等。可以快速换装，实现多功能作业。标配有铲叉、铲斗，可根据需要配其它功能。
▪ 主要用途：配置“U型无底”框架式承载装置，长距离搬运55吨（50吨）以下液压支架
外形尺寸（L×T×H mm ）：
9560×3550×1824 离地间隙（mm）：210 空载速度（km/h）：0-24 满载速度（km/h）：0-12 总重量（kg）：34000 载重（kg）：50000 适应支架类型（m）：中心距≤1.75 内/外转弯半径（mm）：3400/7900 最大爬坡能力(°)：12 启动/保护方式：气启动/电保护制动形式：液压释放，弹簧制动
整车采用前后机架铰接式，液压油缸转向；具有叉运、装载、平台升降、皮带卷放等多种作业；工作机构前端采用快速更换装置,装载机构有翻斗式(可侧卸)和推板式两种。
▪ 主要用户：晋城、晋神、神东等，已销售30余辆。

底卸2吨矿车规格参数表

底卸2吨矿车规格参数表底卸2吨矿车规格参数表底卸矿车是一种常见的运输工具，被广泛应用于矿山和建筑工地等领域。

它具有底卸的特点，可以快速、高效地卸载物料，大大减少了工作时间和人力成本。

在本文中，我将根据指定的主题提供底卸2吨矿车的规格参数表，并对其进行评估和介绍。

底卸2吨矿车规格参数表如下：1. 承载能力：2吨2. 净重：700公斤3. 车身尺寸：长2.5米，宽1.5米，高1.2米4. 卸料方式：底卸5. 卸料时间：小于30秒6. 最大卸料高度：1.8米7. 最大爬坡度：25度8. 轮胎规格：6.00-129. 制动方式：手动刹车10. 驱动方式：人力推动根据以上规格参数，我们可以看出，底卸2吨矿车的承载能力为2吨，净重为700公斤，轻便灵活。

车身尺寸为长2.5米，宽1.5米，高1.2米，适合在狭小的工地中操作。

卸料方式为底卸，卸料时间小于30秒，极大地提高了工作效率。

最大卸料高度为1.8米，最大爬坡度为25度，能够适应不同地形的工作环境。

底卸2吨矿车的轮胎规格为6.00-12，能够提供足够的牵引力和稳定性。

制动方式为手动刹车，操作简便可靠。

驱动方式为人力推动，不需要额外的动力源，降低了使用成本。

对于底卸2吨矿车的使用者来说，其优点显而易见。

底卸2吨矿车具有承载能力强、卸料快速的特点，能够提高工作效率，减少人力成本。

轻便灵活的车身尺寸使得底卸2吨矿车适用于狭小的工地，能够轻松进入矿山或者建筑工地。

采用手动刹车和人力推动的驱动方式，减少了维护和使用成本。

然而，底卸2吨矿车也存在一定的局限性。

由于其承载能力为2吨，对于大型项目或者需要大批量物料运输的地方可能会不够满足需求。

在爬坡度超过25度的陡峭地形中，底卸2吨矿车的性能可能会受到限制。

底卸2吨矿车在矿山和建筑工地等领域具有重要的应用意义。

它具有承载能力强、卸料快速、轻便灵活等优点，能够提高工作效率和降低成本。

然而，对于一些大型项目以及特殊地形，底卸2吨矿车的局限性也需要考虑。

井下矿山无人驾驶运输车技术规格书

井下矿山无人驾驶运输车技术规格书嘿，朋友们！今天咱来聊聊井下矿山无人驾驶运输车技术规格书这档子事儿。

你想想看啊，那井下的环境，黑不溜秋的，要是靠人去开车运输，多费劲啊！还危险得很呢！这时候无人驾驶运输车可就派上大用场啦！先说这尺寸吧，可不能太大了呀，不然在那狭窄的井下巷道里咋跑得开呀，那不就跟大胖子硬要挤过窄门似的，多别扭呀！但也不能太小，不然装不了多少东西，运输效率不高，那不就成了花架子啦！得刚刚好，合适得就像量身定做的衣服一样。

动力方面呢，那可得有劲啊！就像咱人跑步，没劲儿能跑得快吗？能拉得动那些矿石吗？肯定不行呀！所以这动力得足，就像大力士一样，拉着货物轻轻松松就跑起来了。

还有那操控系统，得灵敏得很呐！就跟人的神经似的，稍微有点情况就能快速反应。

要是反应迟钝，那不就跟个呆子一样，等反应过来都撞墙上啦！它得聪明，得能应对各种复杂的情况，就像个机灵鬼。

再说说这安全性，那可是重中之重啊！这无人驾驶运输车得有各种保护措施，就像给它穿上了一层厚厚的铠甲。

不能随便出点小毛病就撂挑子不干了呀，那可不行！得像个坚强的战士，不管遇到啥困难都能挺过去。

它的导航系统也得靠谱呀，不能在井下迷路了吧！那可就成笑话啦！得像个有经验的向导一样，准确地带着货物到达目的地。

咱再想想，要是这运输车跑着跑着突然坏了咋办？所以它的可靠性得高呀，不能三天两头闹毛病，那还不如用人来开呢！得像个老黄牛一样，勤勤恳恳，任劳任怨。

你说这井下矿山无人驾驶运输车是不是很神奇呀？它就像是黑暗中的精灵，默默地为我们工作着。

有了它，咱的矿山开采可就方便多啦，也安全多啦！咱得好好研究研究它，让它更好地为我们服务，让我们的矿山事业更上一层楼！这不就是科技的力量吗？让不可能变成可能，让困难变得不再困难。

难道不是吗？原创不易，请尊重原创，谢谢!。

抽化粪池抽污水车特种车辆法律规定

抽化粪池抽污水车特种车辆法律规定一、特种车辆类型井下用特种车辆：轮胎式防爆装载机、多功能支架搬运车、支架铲运车、WC-3A无轨胶轮运输车、WC-3E工具随吊车、WC-3D双向顺槽运输车等。

地面用特种车辆：轮胎式装载机、履带式推土机、轮胎式吊车、叉车、清扫车、洒水车等。

1、严格遵守国家特种车辆有关车辆安全的法律法规以及公司的车辆安全管理规定。

2、必须经过专业技术培训，经考试合格所持特种客货车操作证方可上岗作业，不得无牌驾车、违章驾车。

3、必须熟悉特种车辆的结构、性能、参数及完好标准，并能进行一般性的检查、维修、保养及故障处理。

4、在操作方式车辆展开作业时，必须严苛按照操作规程建议展开操作方式，严禁违章作业。

5、特种车辆只能按其限定性能、用途使用，不得进行与其性能、用途毫无关系的工作。

6、按时参加安全培训及各项安全活动，培训中心与车辆路运管理科定期对驾驶员进行技术培训、考核。

7、不得酒后驾车，不许将车辆交予无牌人员驾车，一经辨认出按三违处置。

8、出车前，驾驶员必须对车辆进行例行检查，确保车况良好，发现问题及时汇报处理，严禁车辆在有安全隐患的情况下运行。

9、顺利完成工作任务后，驾驶员将车辆停车至选定边线，关闭电源(气源)并粘住驻车刹车，证实车辆已经停车不好后方科东俄返回。

1、加强车辆的日常维护保养，定期对车辆进行清洗保养，保证车辆卫生整洁。

2、检修人员严苛按照检修程序、部位逐一检查维修保养、杀菌，并深入细致核对各种检修记录，得当看管。

3、车辆配置的仪表盘、大灯、喇叭、传感器等电气设备必须齐全有效，车辆动力、转向、制动、液压等操控系统灵敏可靠。

4、车辆在空车工作时必须展开备案，包含空车时间、采用单位、空车事由、工作地点、contrary时间等，并选定专人驾车操作方式.5、特种车辆严禁借用。

6、车辆停运期间，应当得当看管，强化维修保养，对原车机件无法伸缩式，必须保证随时资金投入运转。

7、车辆维修程序，车辆发生故障后，司机第一时间向班长汇报故障情况，在班长带领下到指定修理厂维修，对出现维修费用较大时通知科长和主任工程师，到现场与维修单位技术人员共同鉴定后维修。

井下铲运车
井下铲运车产品介绍
井下铲运车主要用于矿山井下铲装、运输爆破后的矿石、毛石，也可用于铁路、公路以及隧道工程。

本机可以单人单机独立进行装、运、卸作业，特别适用于工作条件恶劣、作业现场狭窄、低矮以及泥泞的作业面，作业现场不小于2.4×2.4m断面作业工况即可作业，是地下采掘作业的主体设备，它具有高效、灵活、机动、生产成本低和价格低廉等突出优点。

本机是公司借鉴和吸收国内外地下铲运机的先进结构，结合实际采矿性能和用途而研发的经济实用型产品。

Zmjt054
该产品工作系统采用先导液控系统，使操作更加简单、高效。

停车制动采用磨擦片弹簧制动，液压力解除制动，使停车制动安全可靠。

以380V、45KW电动机为动力源，解决了矿井巷道通风条件差的问题。

后机架采用可分解式，最小的竖井罐笼也能装下，往井下运输方便快捷，大大缩短了井下运输时间。

卷缆系统采用液压操作，收放电缆与车辆前进、后退同步，压力稳定，装有电缆过放保护装置，更好地保护电缆不被拉断。

中煤集团。

矿井轨道运输

轮对是由两个压装在轴上的车轮和一根车轴组成的。如图4-18所示，车轮是由轮心2 和轮圈3热压装配而成的。这种结构的优点是轮圈磨损后可以更换，而不致使整个车轮报废。矿用电机车采用双主动轴。
(三)轴承和轴箱
图4-l 架线式电机车的供电系统 1-牵引变流所；2-馈电线；3-架空线；4-受电弓；
5-矿车；6-轨道；7-回电线
• 架线式电机车运行时，受电弓与架空线间难免产生火花，《煤矿安全规程》规定，只能在低沼气矿井进风（全风压通风）的主要运输巷道内使用，巷道支护必须使用不可燃性材料。
• 蓄电池式电机车由车上携带的蓄电池供电，运输线路不受限制，但需要充电设施，蓄电池放电到规定值时需更换。
➢电机车运输的缺点：基建投资较大(架线式电机车要铺设轨道、安架空线、设牵引变流所)；架线式电机车需要有较大的巷道断面，会产生不良的泄漏电流，而蓄电池式电机车蓄电池组成本较高。
➢电机车运输的发展方向： ①电机车运输高度自动化； ②使用新型电机车，如德国采用了交流
工频架线式电机车； ③改进矿车结构，使用大容积的矿车。
(5)轨枕的规格数量和间距应符合设计要求，轨枕无失效。轨枕之间道碴填实，道床材质及厚度应符合标准。道床应经常清理，无杂物，无浮煤。
➢架线式电机车使用的钢轨接缝处有专门的技术要求。
➢轨道线路的结构完整，规格达标，是列车安全、稳定运行的基础，不能忽视。
二、矿用车辆
矿用车辆有标准窄轨车辆、卡轨车辆、单轨吊挂车辆和无轨机动车辆。标准窄轨车辆就是通常说的矿车。这种矿车是目前我国煤矿使用的主要车辆。
图4-17 架线式电机车的基本构式
1-车架；2-轴承箱；3-轮对；4-制动手轮；5-砂箱； 6-牵引电动机；7-控制器；8-自动开关；9-启动电阻器；10-受电弓；

818运煤车技术参数

一、818运煤车1技术参数1.1一次性装载量：13m3（带后挡板斗装）1.2最大载荷：18吨1.3尺寸：10.46m（L）×3.1m（W）×1.91m（H）1.4对地间隙：主机350mm/电池水平位置280mm1.5转变半径：内侧：转向110度时为3.35m外侧：转向110度时为7.37m1.6对地比压：50×20×20轮胎空载压力448kp50×20×20轮胎满载压力731kp1.7机体的联结类型：球轴承1.8服务寿命：3，000，000公吨/每部产品1.9重量：25,311公斤1.10生产厂家：美国LAD公司2电池2.1充放电特性：8小时使用/8小时充电/8小时冷却2.2充电次数：8h充电/8h放电/8小时冷却2.3防爆标准：中国标准2.4电池更换：落地式充电系数2.5更换电池所需时间：10—12分钟2.6充电中氢离子释放量：一次充放电过程为2.57m32.7重量：6237kg3装卸推板的技术参数3.1推板宽度：2082mm3.2推板移动速度：157mm/秒3.3推力：伪底推力11，500公斤推出板推力5,760 公斤3.4卸空时间（满载）：30s4牵引系统4.1驱动方式：齿轮直接驱动行星式齿轮端4.2牵引速度：空车：7.5公里/小时满载：5.5公里/小时4.3牵引电机4.3.1类型和制造商：功率：2×35马力（连续性的），额定速度：1600RPM；额定员压：110VDC；额定电流：195amps（1小时额定），110amps（连续性的）4.3.2绝缘等级：H4.4制动方式4.4.1类型：并联湿式盘闸4.4.2充填材料，含炭金属4.4.3规格：符合MSHA全部要求4.4.4轮胎规格：50×20×20.28ply,Goodyear5液压系统5.1液压泵主要技术规格：齿轮泵流量：83公升/分钟；压力；系统压力138巴；功率：16.8马力5.2电机主要技术参数5.2.1类型和制造商：性能可靠的单磁复合绕组5.2.2电源：110VDC5.2.3额定速度：1675RPM5.2.4 额定电压：110VDC5.2.5额定电流：82A（持续性的）128A（1小时）5.2.6保护级别：IP545.2.7绝缘级别：F和H的联合级别5.3不同类型液压缸的技术参数5.3.1伪底油缸：2个，推力2613kg，行程2463mm 5.3.2推出油缸：1个，推力2613kg,行程1778mm 5.3.3转向油缸2个，推力435kg,行程355mm5.3.4电池提升油缸2个，推力3479kg,行程355mm 5.3.5油缸的直径：伪底油缸：76mm推移油缸：76mm转向油缸：127mm电池提升油缸：101mm5.3.6油箱容积：272公升5.3.7液压油类型和主要技术参数，见附表5.3.8液压油的过滤方式：压力过滤5.3.9液压油过滤精度：25微米6充电器的主要技术规格6.1类型和制造商：LA—12C6.2电压：380/660VAC6.3频率：50HZ6.4适用范围：井下，防爆功能6.5额定电荷：起始210amps结束60amps——6.66.6充电电流和电压的调整范围：根据电池的设计6.7充电器安全保护装置：印刷电路板采用熔断和峰值保护，对电池的溢充和空载保护6.8防爆标准：中国标准6.9服务寿命：3，000，000公吨/每部产品7安全保护系统（分别说明机械和电器部分）8供应商说明的其它问题8.1照明灯灯的位置和数量：前部2/后部2灯的类型：中国LA供应灯的功率：60W8.2电器设备的防爆标准：中国标准二、848型蓄电池运煤车1基本设备1.1尺寸（近似）1.2不带后挡板全长：34英尺4英寸（10464.8毫米）1.3带后挡板全长：34英寸6英寸（10515.6毫米）1.4带49英寸轮胎全宽：10英尺2英寸（3098.8毫米）1.5带44英寸轮胎全宽：10英尺8英寸（3251.2毫米）1.6卸载端宽：9英尺11.8英寸（3042.9毫米）1.7轮距：16英尺10.5英寸（5143.5毫米）1.8设计满载总重量：91800LBS（41640千克）1.9运煤量大能力：36000LBS（16329.6千克）1.10空车重量（装电池）；55800LBS（25310千克）1.11不带后挡板装平装载量：296立方英尺（8.23立方米）1.12不带后挡板装平装载量：452立方英尺（12.8立方米）1.13带后挡板装平装载量：320立方英尺（9.06立方米）1.14带后挡板装满能力：498立方英尺（14.1立方米）1.15生产厂家：美国LAD公司2高度（带14.00×20.49英寸的轮胎）2.1内转弯半径：12.4英寸（3759.2毫米）2.2外转弯半径（带后挡板）：24.8英寸（7518.4毫米）2.3绞接部回转角度：100度2.4牵引速度：8.04千米/小时2.5无后挡板卸货时间：23秒2.6有后挡板卸货时间：28秒3驱动机构3.1牵引电机：2×25马力（18.75千瓦×2）4 XP—SR—12型铁磁共振电池充电器4.1 848型UN—A—运煤车应用该种电池充电器4.2输入电源：660伏，3相，50赫兹4.3结构：美国MSHA防爆标准安装滑行装置4.4长×宽×高：2.5米×0.5米×0.7米4.5效率：对于1200转/小时的电池充电时间为8小时。
