装饰施工图的画法
装修图纸规范教你如何画图
12、立面图
• 各种立面图应按正投影原理所绘制。 • 立面图应包括投影方向可见的建筑、家具、家电的外轮廓线和
构造图，墙面做法，材料做法及细部尺寸。 • 各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，
应根据图纸的用途或设计的深度选择能反映全貌特征以及有代 表性的部位剖切。 • 剖面图包括剖切面和投影方向可见的施工构造、材料及尺寸标 注。
第21页/共47页
N
A DB
C
北京东易日盛R 紫苹果装饰
BEIJING DONGYI RISHENG PURPLE APPLE DECORATION
地 址： 民族大道嘉和城。南湖之都五层 电 话： 5761299 5761266
3G工作室
设 计： 制 图：
工程名称： 审 核： 客 户：
第22页/共47页
1∶50
• 立面图 （包括剖面） 装饰详图 1∶10
Hale Waihona Puke 1∶20 1∶30（包括家具制作部分的平、立、剖面图 ）
• 装饰详图（细部节点） 1∶10
第25页/共47页
1∶5
1∶4 1∶3
（二）线型及宽度的规定
1．线型宽度标准：（注：电脑绘制者各种线型宽度可适当再细 些）
粗实线
b：0.6—0.8mm
b：0.3mm
B AC
D
室内立面索引
暗装单联开关 暗装双联开关
暗装三联开关
暗装双控开关
暗装电源插座 暗装防水电源插座
K
暗装空调电源插座
TV
电视插孔
TP
电话插孔
WN
宽带网插孔
普通花灯
浴霸 射灯 筒灯
吸顶灯
软管灯 日光灯 装饰壁灯 镜前灯 艺术吊灯
第四章 室内装饰施工图 (室内施工图部分)
4.1 平面图
四、室内工程图的主要内容
平面图的画法
1 .墙与柱 （墙与柱应用粗实线绘制）
—当墙面、柱面用涂料、壁纸及面砖等材料装修时，可参照装修层的厚度 ，墙、柱的外面可以不加线。 —当墙面、柱面用石材或木材等装修材料时候，可参照装修层的厚度，在 墙、柱的外面加画一条细实线。
—当墙柱装修层的外轮廓与柱子的结构断面不同时，如直墙被装修成折断 线墙、方柱被包成圆柱或八角，一定要在墙柱的外面用细实线画出装修层 的外轮廓
立面图的画法:
家具的立面表达：
4.2 立面图
四、室内工程图的主要内容
室内立面图的画法:
1、选定图幅，确定比例。 2、画出立面轮廓线及主要分隔线。 3、画出门窗、家具及立面造型的投影。 4、完成各细部作图。 5、检查后，擦去多余图线并按线型线宽加深 图线。 6、注全有关尺寸，注写文字说明。
四、室内工程图的主要内容
陈设立面图
• 表达出某界立面的装修内容及其他。 表达出标高。 表达出该立面的轴号。 表达出家具、灯具、画框、摆件等陈设品的具体立面形状。 表达出家具、灯具及其陈设品的索引编号。 表达出各家具、灯具及其陈设品摆放的位置和定位尺寸。 表达出该立面的立面图号及图名。
4.2 立面图
• • • • • •
四、室内工程图的主要内容
四、室内工程图的主要内容
2.陈设剖立面图的用途：
• • • • • 表达出需要绘制陈设内容的建筑装修断面形式(墙体、门洞、窗洞、抬高地坪、 装修内包空间、吊顶背后的内包空间等 。 表达出未被剖切到的可见立面及其他。 表达出该剖立面的轴号。 表达出家具、灯具、画框、摆件等陈设物具体的立面形状。 表达出家具、灯具及其他陈设品的索引编号。
4.1 平面图

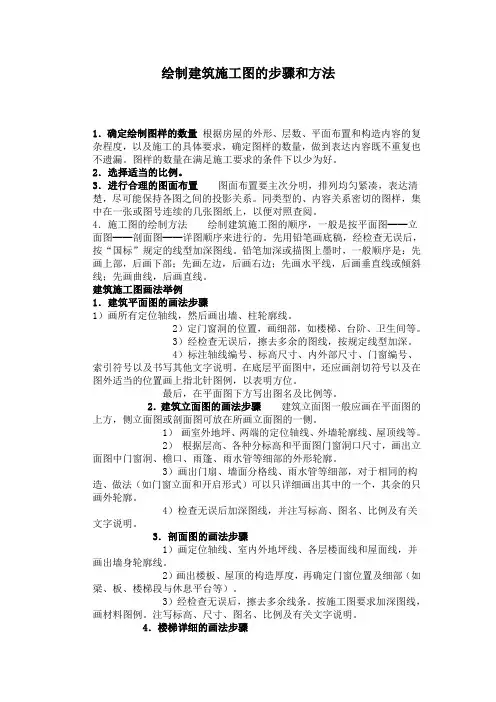

施工图的画法步骤
绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
施工图纸绘制流程详解与操作指南
施工图纸绘制流程详解与操作指南施工图纸是建筑工程中不可或缺的重要文件，它是建筑师和工程师将设计意图转化为实际施工的重要参考依据。
在建筑工程中，施工图纸的准确性和完整性直接关系到工程的质量和进度。
因此，掌握施工图纸的绘制流程和操作指南对于从事建筑行业的人员来说是非常重要的。
一、施工图纸的绘制流程1. 收集设计资料：在绘制施工图纸之前，首先要收集相关的设计资料，包括设计方案、结构设计、给排水设计等。
这些设计资料是绘制施工图纸的基础，只有充分了解设计意图，才能准确地绘制出施工图纸。
2. 制定绘图计划：在收集完设计资料后，需要制定一个合理的绘图计划。
绘图计划包括绘图的时间节点、绘图的顺序和优先级等。
通过制定绘图计划，可以合理安排绘图工作，提高绘图效率。
3. 绘制平面图：绘制施工图纸的第一步是绘制平面图。
平面图是建筑工程的基础图纸，它展示了建筑物的布局和各个功能区的位置。
在绘制平面图时，需要根据设计方案和结构设计，将建筑物的平面布局绘制出来。
4. 绘制立面图：绘制完平面图后，接下来是绘制立面图。
立面图是展示建筑物外立面的图纸，它包括建筑物的外墙、窗户、门等。
在绘制立面图时，需要根据设计方案和结构设计，将建筑物的外立面绘制出来，并标注相关的尺寸和材料。
5. 绘制剖面图：绘制完平面图和立面图后，还需要绘制剖面图。
剖面图是展示建筑物内部结构和构造的图纸，它包括建筑物的墙体、梁柱、楼板等。
在绘制剖面图时，需要根据设计方案和结构设计，将建筑物的内部结构和构造绘制出来，并标注相关的尺寸和材料。
6. 绘制细部图：在绘制完平面图、立面图和剖面图后，还需要绘制细部图。
细部图是展示建筑物各个部位细节的图纸，它包括建筑物的连接部位、装饰细节等。
在绘制细部图时，需要根据设计方案和结构设计，将建筑物的各个部位细节绘制出来，并标注相关的尺寸和材料。
7. 标注尺寸和材料：在绘制施工图纸的过程中，需要对图纸进行标注，包括标注尺寸和材料。
室内装饰工程制图与识图
6
2平行投影
1 斜投影 投影方向倾斜于投影面时所作出的
平行投影;称为斜投影; 斜投影法可绘制斜轴测投影图。
斜投影
轴测投影图
7
2正投影 投影方向垂直于投影面时所作出的平行
投影;称为正投影;
正投影
三面正投影图
8
2 正投影的基本特性 1全等性：当直线段平行于投影面时;其投影 与直线段等长，这种特性称为全等性; 这种 投影称为实形投影。
语言
人类文明的标志
人们利用语言交流 沟通
设计
设计语言
工程制图
相互促进
设计思想
设计创作
设计师必须要掌握好“设计语言”
工程制图
表达设计意图的一种手段
艺术性 准确 真实介绍室内空间实体 不带主观随意性
学习目的
(a) 培养学生的空间想象能力
二维平面
三维立体
二 培养学生认真细致 一丝不苟的工作作风
(c) 培养学生具有室内设计的绘图能力和读图能力
b.一般定位轴线的标注法
D=8mm
③ 剖面的剖切线 剖视方向一般向图面的上方或左方;剖切线尽量不穿越图面上的线条;
剖切线位置的长度宜为610mm 投影方向线垂直于剖切线位置线，长度短于剖切位置线，宜为4-
6mm
剖切符号和编号
在剖视图方或一侧;应标注图名，并在下面画一粗横线，长度等于注写文字的长度;
16
5三面正投影的画法 Z
X
O
YW
YH
17
熟练掌握物体三面正投影图的画法;是绘制和
识读工程图样的重要基础，下面是某办公楼三面正 投影图;
正立投影图
侧立投影图
18
水平投影图

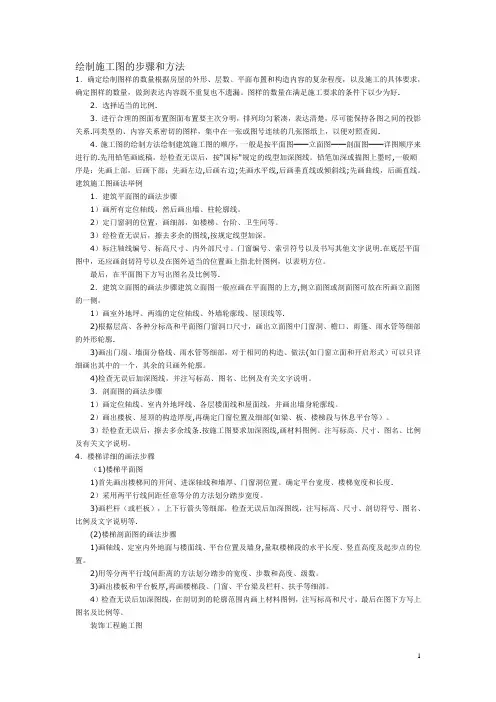

绘制施工图的步骤和方法
绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例.3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅.4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿，经检查无误后，按“国标"规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是：先画上部，后画下部；先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线,按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等.2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法(如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4)检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等）。
施工图绘制步骤
分享施工图绘制步骤设计民工2011-5-2309:201．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
第1讲：建筑装饰施工图1
41
（三）立面图的画法
第一步：结合平面图，取适当比例（常用1：100、1：50）， 绘制建筑结构的轮廓（一般要剖过门或窗等洞口部位）； 第二步：绘制室内各种家 具、设备，比如床、柜、 窗帘等； 第三步：标注各装饰 面的材料、色彩； 第四步：标注相关尺 寸，某些部位若须绘 制详图，应绘制相应 的索引符号，书写图 名和比例；
3、明确顶棚尺寸、做法
• 图10.4中客厅“6.150”标高为吊顶顶棚标高，此 处吊顶宽为750mm，做法为轻钢龙骨纸面石膏板 饰面、刮白后罩白色乳胶漆。 • 内侧虚线代表隐藏的灯槽板，其中设有日光灯带， 外侧两条细实线代表吊顶檐口有两步叠级造型， 每步宽为60mm。 • 曲线吊顶由两条半径为4225mm和6350mm的圆弧组 合而成，它与二层平面布置图（图10.5）中该位 置的曲线挑台相协调。
5
常用建筑材料图例1～9
6
常用建筑材料图例10～18
7
常用建筑材料图例19～27
8
2)装饰平面图的识读
第一步：识读图名、比例
第二步：了解各房间的名称和功能
第三步：识读标注在图样外部的尺寸
轴线总尺寸
吧台
客厅 艺术地毯
卧室
餐厅
上 下
卫
第四步：了解各房间内的设备、家 轴线尺寸 具安放位置、数量、规格和要求 第五步：识读各种符号
顶棚平面图的识读步骤如下：
1、在识读顶棚平面图前，应了解顶棚所在 房间平面布置图的基本情况 2、识读顶棚造型、灯具布置及其底面标高 3、明确顶棚尺寸、做法 4、注意图中各窗口有无窗帘及窗帘盒做法、明确 其尺寸 ５、识读图中有无与顶棚相接的吊柜、壁柜等家具 6、识读顶棚平面图中有无顶角线做法 7、注意室外阳台、雨篷等处的吊顶做法与标高
第九讲装饰施工图的绘制
1、知道装饰施工图的基本规范；２、知道装饰施工图的组成 知识点 ；３、知道装饰施工图的内容 。
技能点 能熟练地绘制装饰施工图 。
素质点
1、团队合作能力，（小组合作，与指导教师合作，与企业设 计师合作）； 2、敬业与职业道德培养，艺术修养和人文精神，创新能力； 3、认真负责的学习态度和一丝不苟的工作作风。
▪项 目 启 动
▪资 料 搜 集 ▪实 地 调 研
特殊情况：可适当加长图纸，但仅限于图纸长边并以长边的 1/8或其倍数加长。
▪室 内 设 计 空间组织与 室内陈设布
置
▪界 面 构 成 与材料计划
▪通 风 、 采 光与照明设
计
▪家 具 与 陈 设计划
➢施 工 图 绘 制
•视 觉 效 果
表
现
•方 案 调 整 与汇报
▪家 具 与 陈 设计划
➢施 工 图 绘 制
c(其余边宽) e(不留装订边宽)
841×1189 594×841 420×594 25
10
20
297×420 210×297
5
10
•视 觉 效 果
表
现
•方 案 调 整 与汇报
注:建筑装饰装修设计图以A3 为主，居室装饰装修设计图以A3为 主，设计修改通知单以A4为主。
第九讲 装饰施工图的绘制
▪项 目 启 动
▪资 料 搜 集 ▪实 地 调 研
由A0图幅对裁其它图幅
▪室 内 设 计 空间组织与 室内陈设布
置
▪界 面 构 成 与材料计划
▪通 风 、 采 光与照明设
计
▪家 具 与 陈 设计划
➢施 工 图 绘 制
•视 觉 效 果
表
现
•方 案 调 整 与汇报
装饰装修工程图纸制作流程
装饰地面平面图纸
1、加门口线。 2、利用墙体中的加保温层命令绘制波打 线。 3、利用填充命令或者绘制地面线。 4、表示尺寸及材料名称。 5、检查并绘制图纸名称及图框。
装饰吊顶平面图纸
1、利用门窗图块更换命令更换建筑平面 图中的门窗为双线。 2、按照空间绘制吊顶造型、布置灯具。 3、标高及尺寸的标示。 4、详图标号的绘制。 5、材料、灯具及造型说明。 6、图纸名称及图框。
装饰立面图纸
1、立面轮廓的绘制。 2、详细造型的绘制。 3、尺寸的标示（利用尺寸断开及合并等命令） 4、利用标号\引出标注进行文字标注，注意文 字的统一。 5、详图符号的绘制。 6、确定立面代号，并在平面图中插入立面符 号。 7、图名及图框的绘制。
装饰大样详细图纸
装饰装修工程图纸制流程建筑平面图纸的绘制
1、打开或者新建图纸并存储。 2、设置savetime（自动存储时间）。 3、(cad:设置图层)F3捕捉设置，其它设 置。 4、绘制轴线。 5、轴线标注，定制单张图纸比例（实插 图框定义比例），设置图纸比例。 6、单线绘制墙体或者双线绘制墙体。
建筑平面图纸的绘制
7、插入柱子。 8、插入窗户及门。 9、绘制装修部分设计的墙体。 10、检查图纸。 11、图纸名称及图框的绘制。 12、复制平面图纸。 13、各个单项图纸的绘制。
装饰平面布置图纸
1、布置家具。 2、绘制装修设计的造型及配景部分。 3、调整图纸. 4、文字标示。 5、图名及图框。
1、总结归类详图。 2、确定做法。 3、绘制构造。 4、尺寸及文字的标注。 5、确定详图的代号，并在平面图中绘制 代号。 6、详图名称及图框。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内设计施工图
为了表达清楚，
避免产生歧义，一般把
顶棚平面图中使用过的 图例列表加以说明。
地面平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线表示，固定设备的轮廓线用
中实线表示，地面分格线用细实线表示 。
地面平面图的标注
材料的名称、规格、颜色；图案的尺寸、分格大小（达到能够放样的 程度）；地面标高；图名和比例等。
室内设计施工图
如果地面做法复杂，使用了多种材料，可以把图中使用过的材
料列表加以说明，该表格一般绘制在图纸的右下。
立面图的画法
立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗
度的1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制， 对材料和质地的表现宜用细实线绘制。
立面图的标注
装饰施工图的画法
装饰施工图的组成
• 装饰施工图是用于表达建筑物室内室外装饰美化要求的图样。 • 装饰施工图是以透视效果图为主要依据，采用正投影等投影法反映建筑的 装饰结构、装饰造型、饰面处理，以及反映家具、陈设、绿化等布置内容。
• 图纸内容一般有平面布置图、顶棚平面图、装饰立面图、装饰剖面图和节
点详图等。
整套图样宜采用同一种尺寸起止符号！
INTERIOR DESIGN ENGINEERING DRAWING
（二）尺寸数 字的注写方向 尺寸数字宜 注写在尺寸线 读数上方的中 部，如果相邻 的尺寸数字注 写位置不够， 可错开或引出 注写。竖直方 向的尺寸数字， 注意应由下往 上注写在尺寸 线的左方中部。 见左图：
线不小于2mm，另一端宜超出尺寸线2——3mm。必要时图样轮廓线可用作尺
寸界限。 3，尺寸起止符号：一般用中粗斜短线绘制，其倾斜方向应与尺寸界限成顺
时针45度角，长度宜为2——3 mm。
4，尺寸数字：图样上的尺寸应以数字为准，不得从图上直接取量。
中粗斜短线形式
装饰设计图样中尺寸起止符号有两种形式
圆点形式
纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等 。
立面图的画法
第一步：结合平面图，取适当比例（常用1：100、1：50），绘制 建筑结构的轮廓（一般要剖过门或窗等洞口部位）； 第二步：绘制室内各种 家具、设备，比如床、 柜、窗帘等； 第三步：标注各装饰面 的材料、色彩；
第四步：标注相关尺寸， 某些部位若须绘制详图， 应绘制相应的索引符号， 书写图名和比例；
平面图的画法
一般地，凡是剖到的墙、柱的断面轮廓线用粗实线表示；家具、陈设、 固定设备的轮廓线用中实线表示；其余投影线以细实线表示。 柱子的外轮廓画法
钢筋混凝土墙、柱的涂黑画法
平面图的标注
在平面图中应注写各个房间的名称；房间开间、进深以及主 要空间分隔物和固定设备的尺寸；不同地坪的标高；立面指向符
立面图的画法
18
详图的画法
凡是剖到的建筑结构和材料的断面轮廓线以粗实线绘制，其余以 细实线绘制 。
详图的标注
详细标注加工尺寸、材料名称以及工程做法。
详图的画法
第一步：取适当比例，根据物体 的尺寸，绘制大体轮廓；
第二步：考虑细节，将图中较重要的 部分用粗、细线条加以区分；
第三步：绘制材料符号；
第四步：详细标注相关尺寸与文字说 明，书写图名和比例。
号；详图索引符号；图名和比例等。
平面布置图的画法
顶棚平面图的画法
凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗 洞口的位置用虚线绘制；天花造型、灯具设备等用中实线绘 制；其余用细实线绘制。
顶棚平面图的标注
天花底面和分层吊顶的标高；分层吊顶的尺寸、材料；灯
具、风口等设备的名称、规格和能够明确其位置的尺寸；详图 索引符号；图名和比例等。
多层构造共用引出线
多层构造或多层管道的共用引出线，应通过被引出的各层。文字说明宜注写
在横线的上方，也可注写在横线的端部。注写顺序必须与被说明的层次一致 。
若层次为横向排序，则由上至下的说明顺序与从左到右的层次一致。 20厚大理石面层配色水泥浆擦缝 25厚1∶2.5干硬性水泥砂浆结合层 水泥砂浆结合层 80厚C15混凝土垫层 素土夯实基土
INTERIOR DESIGN ENGINEERING DRAWING
基本手工仪器的使用
长期以来，设计师们以笔、尺和圆规在图纸上进行手工绘 图，正确的使用工具和仪器，是提高制图质量、准确和迅速
绘制图样的前提。现在计算机辅助制图已经非常的普及，人
们通过计算机命令代替了繁琐的手工制图。但是在方案设计 的前期，我们还会需要徒手快速表达这些图样，掌握一定的 手工制图基础是清晰表达绘图思路的有利途径。
•(4)画出尺寸线和尺寸界线等。
•(5)检查修正底稿，擦去多余线条。
铅笔加深
•(1)加深图线时，必须是先曲线、再直线、后斜线；各类图线的加深 顺序为细点画线、细实线、粗实线、粗虚线。 •(2)同类图线其粗细、深浅要保持一致，按照水平线从上到下，垂直 线从左到右的顺序依次完成。 •(3)最后画出起止符号，注写尺寸数字、说明，填写标题栏，加深图 框线。
瓷砖贴面（面层） 8~10厚水泥石灰膏 砂浆（粘结层） 15厚1∶3水泥砂 浆打底（底层）
多层构造引出线
砖墙（基层） 21
INTERIOR DESIGN ENGINEERING DRAWING
尺寸标注
（一）尺寸的组成要素
1，尺寸线：应用细实线绘制，一般应与被注长度平行。图样本身任何图线
不得用作尺寸线。 2，尺寸界限：也用细实线绘制，与被注长度垂直，其一端应离开图样轮廓
2
装饰施工图的绘图步骤
准备工作 (1)对设计内容进行全面了解，在绘图之前尽量做到心 中有数。 (2)准备好必需的绘图工具、仪器、用品，并把图板、 丁字尺、三角板等擦拭干净；将各种绘图用具放在桌子 的右边，但不能影响丁字尺的上下移动；洗净双手。 (3)选好图纸，鉴别图纸的正反面，可用橡皮在纸边试 擦，不易起毛的面为正面。
制图工具：图板、丁字尺、三角板、圆规、分规、比例尺、
直线笔、绘图笔、曲线板、图纸、铅笔、模板、针管笔等。
常用绘图工具
画底稿
•(1)先画图框线和标题栏的位置。 •(2)依据所画图形的大小、多少及复杂程度选择好比例，然后安排好
各图形的位置，定好图形的中心线或基线。图面布置要适中、匀称。
•(3)首先画图形的主要轮廓线，然后由大到小，由外到里，由整体到 细部，完成图形所有轮廓线。
