架空送电线路造价基础知识
架空电力线路
二、杆塔
在架空线路中，由于电杆的受力情况不同，它们的 结构型式也有所不同。按其作用可分为：直线杆、 耐张杆、转角杆、终端杆、分支杆等 （1）按杆塔用途分类代号含义：
过道拉线
三、拉线
⑷V形拉线（丫形拉线） 分为垂直V形和水平V形或丫形拉线。主要用 在电杆较高，横担较多，架设线根数较多的 电杆上。在拉力的合力点上下两处各安装一 条拉线，其下部则合为一条。此种称垂直V形。 在H形杆上则安装成水平V形。
三、拉线
V形拉线（丫形拉线）
三、拉线
5)弓形拉线(自身拉线） 为防止电杆弯曲，但 因地形限制不能安装 普通拉线时，则可采 用弓形拉线
拉线绝缘子应装在最低导线以下，在断拉线 的情况下，拉线绝缘子距地面不应小于2.5米， 防止人触及拉线上把。
四、绝缘子
1. 绝缘子（俗称瓷瓶） 用来固定导线，并使导线与导线间，导线与 横担，导线与电杆间保持绝缘，同时也承受 导线的垂直荷重和水平荷重。因此，要求绝 缘子必须具有良好的绝缘性能和足够的机械 强度。
六、横担
规格第一个数字代表角铁的两等边的长度， 第二个数字代表厚度，第三个数字代表长度， 如∠63*6*1600.
谢谢大家
我们常用的蝶式绝缘子的型号和含义： E—蝶式绝缘子； D—低压； 高压蝶式绝缘子型号中的数字表示额定电压， 单位Kv; 低压蝶式绝缘子型号中的数字表示尺寸的大 小
高压蝶式绝缘子的型号有：E—6、E-10 低压蝶式绝缘子型号有：ED-1、ED-2、ED3、ED-4
电力工程造价基本知识
电力系统构成1、概念：发电厂、变电所、输配电线路和用电负荷（如工业用电、民用电等），组成电力生产与消费平衡的最简单的电力系统。
2、系统构成：生产：电源系统，由各类发电厂构成——发电输送：电压变换，升降压——变电输电、配电——送电线路、配网等此外还有控制系统；包括电力调度自动化、继电保护、安装稳定控制、监控系统等。
简介各个电力子系统1、发电厂：主要指火力发电厂，通过高温燃煤将将化学能转为热能，从而将水加热成为高温高压的蒸汽，利用蒸汽驱动汽轮机，热能转变为机械能，汽轮机带动发电机发电，机械能转变为电能。
由八大系统组成：热力系统、燃料供应系统、化学水处理系统、供水系统、电气系统、热工控制系统、附属生产系统、脱硫系统；是标准电厂项目划分。
2、变电站：联系发电厂和用户的中间环节，起变换和分配电能的作用。
3、送电线路：10千伏以下的应执行地方定额，10千伏以上的应执行电力行业定额。
同时注意采用什么定额就使用相应的取费标准。
4、电力负荷：分为有功负荷和无功负荷两类；有功负荷指用户实际耗能，无功负荷指线损。
由于电能不能储存，实际上发电、送电、用电是同时进行的，发出的电与消耗的电应尽量平衡。
这里就涉及到一个负荷的问题。
电力造价基础知识1、工程造价定义：简单来说就是完成建设项目所需要付出的金额。
2、工程造价两种含义：是从不同角度把握同一事物的本质。
从建设工程的投资者来说，面对市场经济条件下的工程造价就是项目投资，是“购买”项目要付出的价格；同时也是投资者在作为市场供给主体时“出售”项目时订价的基础。
对于承包商来说，对于供应商和规划、设计等机构来说，工程造价是他们作为市场供给出主体出售商品和劳务的价格总和，或是特指范围的工程造价，如建筑安装工程造价。
3、工程项目分解与组合：就拿发电工程来说：包括的单位工程有：热力系统、燃料供应系统、化学水处理系统、供水系统、电气系统、热工控制系统、附属生产系统。
单位工程再细分为扩大单位工程，如热力系统又是由：主厂房本体、除尘排烟系统、热力网系统。
220kV架空送电线路工程造价简析
220kV架空送电线路工程造价简析摘要：近些年，由于社会发展的需求，我国的电网工程发展迅速，其中220kV架空送电线路是其重要的组成部分之一，针对这项工程的造价，在每一个区域都有自身的特点，但是又存在一定的共性和规律。
从具体的220kV架空线路工程项目建设上看，对其工程造价产生影响和制约的因素很多，由于地区之间的用电需求，不同地区工程造价存在差异，除了用电需求以外，还有诸多不可控制的影响工程造价的因素。
本文针对220kV架空送电线路工程展开分析，探索控制工程造价的有效措施，为今后的220kV送电工程项目建设施工总结经验，仅供相关人士参考借鉴。
关键词：220kV架空送电线路；工程造价控制；措施随着我国经济和科技的迅速发展和进步，社会生活和生产对于电量的需求也不断增加，输变电工程项目的数量和规模也呈现递增的趋势，尤其是最近几年，计划建设和正在建设的输变电工程项目持续攀升。
项目数量越多随之产生的管理问题也会暴露越多，其中备受关注的就是工程造价问题。
在220kV架空送电线路工程中，由于制约和影响因素的众多，例如：国家政策，市场行情，甚至是水文、气象等，这些因素导致这类工程项目的造价控制难度不断加大，这也是目前架空送电线路工程所面临的最严峻的问题之一。
1、220kV架空送电线路工程造价工程造价涉及到建设规模、站址条件、设计标准等多个方面，其费用包含建筑工程费、安装工程费、设备采购费和其它费用等。
以上这些费用中的任何一项都会影响到整个线路工程的造价。
随着经济的发展、物价上涨或者下跌、市场行情的好坏、国家经济政策的调整等都会影响到人工、材料、机械、设备、管理等费用的变化，例如：自2003年以来广东省投入商业运行的220kV架空送电线路工程造价持续增长，增长幅度为61.34％，每年平均增长率高达6.16％；伐木赔偿由原来的6.5万元/hm²上涨到15万元/h m²，增长倍数高达1.31倍；征地赔偿由22万元/hm²增长到110万元/hm²，增长4倍。
输电线路工程概预算复习资料
1.架线工程当中，跨越电力线路的定额是按停电跨越规律考虑的。
如果是带电架设，则必须按电压等级不同考虑带电作业措施费2.输电线路工程的高塔组立定额适用于塔高超过70m高塔组立。
70m以上每10m划分一段。
3.输电线路定额人工费的计算单位是综合人工工日。
人工费的计算单位元/I日。
4.送电线路工程概预算定额体系适用于等级为35kv及以上的送电线路工程5.材料费的组成材料费、包装费、材料来源地运至工地仓库或指定堆放地点的装卸费、运输费及运输路途损耗、采购及保管费。
6.工程预算定额：（预算书）编制是以工程项目为基础进行的，要求工程项目的名称统一、内容统一、编码统一、单位统一、在一个预算定额体系内保持高度一致性, 唯一性，并保证预算文件的条理性，对工程项目必须进行严格划分。
7.措施费是按措施项目以直接工程费或直接工程费中的某一项费用（如人工费）为取费基数，按与定额配套的取费费率标准规定计算获得。
规定：指完成工程项目施工，发生于该工程前和施工过程中非工程实体项目费用8.基本直接费是指建筑安装工程费的基础性费用。
基本直接费是按工程项目内容名称和计算工程量以规定的预算定额基价计取预算定额价，再根住不同时期、不同地区政府或行业管理部门的调整文件进行调整，计取调整价；调整价部分按价差处理（只计取税金）。
9.输电线路工程安装工程费由直接费、间接费、利润、税金。
10. 输电线路工程概预算定额体系中的材料费分为额定材料费和送电线路工程预算总费用由建筑安装工程费、其它费用、预备费用和专项费用构成。
10.按价差处理人工费：人工费价差指的是投标报价时对相关人工费进行了折扣系数以求中标，在后期变更索赔中需要进行相关调差，11.施工整理不同而划分不同的管理……13.基本直接费中材料费….. 14.工程项目的子条目数没有限制……..15.预算定额体系中不一定只包含相同项目……..16.工程所得税不包含施工企业所得税……..17.工程预付款不是工程收入基本直接费指基本直接费，人工费…√综合地形增加…..√按价差处理√施工管理不资×基本直接费的材料费√建设清单的机构√工程项目子条目数有限制×运算定额体系包括×计入工程所得：企业费×输电工程安装工程费间接费由措施费×预付款不计入工程费用√间接费由规费，管理费√综合条件考虑√工程量清单计价采用的是综合的单价计价√预算定额是指在任何条件下完成一定计量单位的分项工程所需的人工费和机械材料的消耗费×输电线路工程定额体系是以分布工程，分项工程，分项工程上的不同步距对项目条目进行划分×工程预付款应该作为施工单位的收入向税务部门纳税×分项工程是分部工程的组成部分，一般按工种、材料、施工工艺设备类别等进行划分√预算定额是指在任何条件下完成一定计量单位的分项工程所需的人工材料和机械台班的消耗的数量标准×综合地形系数用以调整定额人工费和定额机械台班费√基本直接费的材料费应该按不同规格材料市场价为计量依据×以定额为依据输电线路工程分项工程预算是以预算定额计价与实际施工工程量为计算依据×计算工程量17.安装工程费包含直接费（由基本直接费和措施费组成）、间接费（规费和企业管理费）、利润和税金构成。

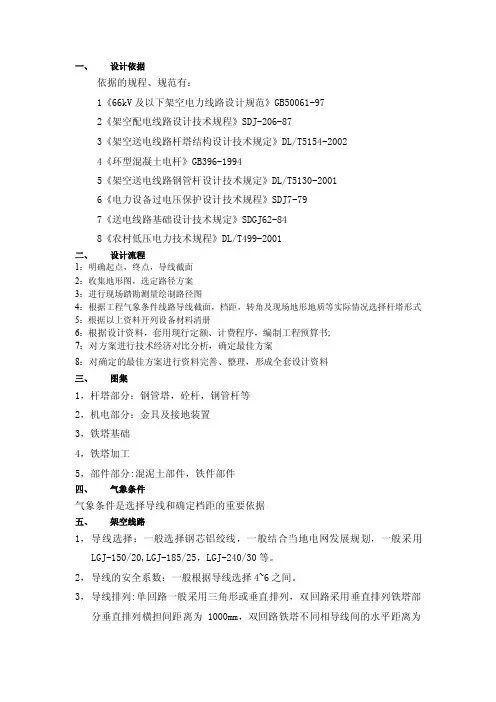

10kv架空线路基础知识
一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。
2，导线的安全系数：一般根据导线选择4~6之间。
3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。
直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。
4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。
第二册 架空线路典型造价说明
第二册 10kV架空线路典型造价一、编制依据及原则 (3)1.1编制依据 (3)二、模块命名原则 (10)2.1模块特征代码 (10)2.2子模块代码 (11)2.3示例 (11)三、模块投资汇总 (11)3.110K V架空线路典型模块划分 (11)3.2模块投资汇总 (13)3.3典型方案造价汇总表 (18)一、编制依据及原则1.1 编制依据1.1.1技术依据文件：《广东电网有限责任公司配网标准设计2017版》-10kV架空线部分，设备材料清册以及相关设计资料。
1.1.2政策依据文件：《中电联关于《20kV及以下配电网工程定额和费用计算规定》(2016年版)实施有关问题的通知》（中电联定额[2017]104 号文）；《转发中电联关于《20kV及以下配电网工程定额和费用计算规定》(2016年版)实施有关问题的通知》（南方电网定额[2017]10号文）；《关于印发《广东省20kV及以下配电网工程建设预算编制与计算规定实施细则》的通知》（粤电定[2017]5号文）；《电力工程造价与定额管理总站关于发布2016版20kV及以下配电网工程估算指标及概预算定额2019年上半年价格水平调整的通知》（定额[2019]26号文）。
1.2 编制原则1.2.1 定额：采用国家能源局2017 年发布的《20kV 及以下配电网工程预算定额建筑工程》(2016年版)第一册建筑工程，第二册电气设备安装工程，第三册架空线路工程，第四册电缆工程，第五册通信及自动化工程；1.2.2 项目划分：执行2017 年1 月由国家能源局发布的《20kV 及以下配电网工程建设预算编制与计算规定》；1.2.3 取费标准：执行2017 年1 月由国家能源局发布的《20kV 及以下配电网工程建设预算编制与计算规定》，冬雨季施工增加费费率按Ⅰ类地区计取；临时设施费费率按城市计取；社会保障费费率25.1%计列；住房公积金费率按12%计列；税金按9%计算。
电力造价预算员培训资料-线路专业
一、送电线路工程基础知识1、输电网络许多电源点和许多供电点连接起来的网络体系称之为输电网络。
电网的拓扑结构——放射状、环状、网状、链状等基本结构。
实际规划当中采用是多种结构的混合体。
地区电网按其在电力网中所处位置的不同，可分为送端电网、中间电网和受端电网三类。
地区电网的送端、中间、受端之分是相对的，会随着电网的发展而改变。
2、送电线路的作用及分类线路按主要作用和电压等级，相对可分为输电线路和配电线路。
单就电压等级来说无法区分是输电线路还是配电线路。
本次资格认证学习不区分输配电线路，统称为送电线路。
以35kV及以上电压等级线路工程为对象，介绍工程造价的确定。
范围：由送电端变电站或发电厂构架的引出线起至受电端变电站（构架或穿墙套管）的引入线止。
按电流输送形式分类：交流送电线路、直流送电线路。
按架设形式分类：架空送电线路、电缆送电线路。
（主要掌握交流架空的线路知识）按电压等级分类：交流线路分八种（35、66、110、220、330、500、750、1000kV），直流线路目前（500、660、800kV）。
了解电压等级与输送容量和距离的关系（表1-1）。
3、送电线路的发展概况1985年前苏联建成第一条1000kV等级特高压线路1972年中国建成第一条330kV刘家峡水电站至关中超高压线路，全长534km1981年中国建成第一条500kV平顶山至武汉送电线路，全长595km2005年9月青海官亭-甘肃兰州东的750kV示范工程投产运行我国定义交流超高压为330kV——750kV线路,特高压为1000kV线路4、架空送电线路工程4.1 导线导线的作用是传输电能，同时为适应各种自然状况和外界作用，要求导线具有良好的导电性能、较高的机械强度、疲劳强度和耐震性能、较小的温度伸长系数、一定的耐化学腐蚀能力。
相应的架线工程的费用占本体投资的1/3~1/2。
可见导线选择的重要性。
导线的大小是按导电体部分的截面积（mm2）来区分的。
第八章 架空送电线路工程总概预算编制
第八章架空送电线路工程总概预算编制第八章架空送电线路工程总概预算编制在前面各章节，对架空送电线路工程的项目划分、工程费用构成，以及工程量计算、定额套用，各单位工程概预算的编制、取费标准等，都做了一一介绍。
本章主要讲述架空送电线路概预算书编制程序及辅助设施工程费和其他工程费的编制要点。
重点掌握勘察设计费用的计算方法。
第一节架空送电线路工程概预算书编制管理一、概预算书编制程序电力工程建设预算是项目管理的重要内容，也是各阶段设计文件的重要组成部分，它包括可行性研究阶段编制投资估算和财务评价，初步设计阶段编制初步设计概算，施工图设计阶段编制施工图预算。
无论是概算还是预算，其编制的工程单元起点都是单位工程。
即前面章节所详细介绍的各单位工程预算的编制，继后由单位工程概预算表组成汇总为本体工程概预算，最终汇总为总概算书，概预文件形成流程如图8—1和图8—2所示。
电力工程建设预算必须履行编制、校核、审核和批准程序，各级编制、校核、审核和批准人员必须在正式的建设预算书上签字并加盖电力工程造价专用章。
如果一个建设项目的建设预算由两个或两个以上单位编制时，主体编制单位应负责协调编制范围、价格水平，并负责编制总建设预算书，各编制单位应及时协调，避免漏项和重复编制。
二、定额(指标)的调整及补充电力工程建设预算的费用构成及计算规则执行本规范中的建设预算费用构成及计算标准；建设预算项目的设置执行建设预算项目划分。
电力工程建设预算中建筑工程费、安装工程费的人工、材料及机械价格以电力行业定额主管部门颁布的定额及相关规定为基础，并结合项目所在省(自治区、直辖市)电力建设定额站发布的价格调整规定计算。
(1)定额(指标)中所规定的技术条件与工程实际情况有差异时，可根据工程的技术条件调整套用相应定额(指标)。
(2)定额(指标)中缺项的，应优先参考使用相似建设工艺的定额(指标)；在无相似或可参考子目时，可根据类似工程施工图预算或结算资料编制补充定额(指标)；对无资料可供参考的项目，可按工程的具体技术条件编制补充定额(指标)。
山东地区220kV架空送电线路工程造价
山东地区220kV架空送电线路工程造价浅析摘要：伴随着山东电力工业的发展，电网建设的规模越来越大，电网工程的造价管理也越来越重要。
本文分析了影响220kv架空送电线路工程造价的主要因素，探讨了220kv架空送电线路工程造价控制措施。
关键词：220kv架空送电线路工程造价因素控制措施中图分类号：tu723.3 文献标识码：a 文章编号：220kv送电线路是山东电网的重要组成部分，近年来，山东地区建设了大量220kv送电线路工程，积累了丰富的220kv送电线路建设经验。
本文通过对220kv架空送电线路工程数据的整理、统计，分析山东地区220kv架空送电线路工程的造价水平和区域特点，为今后的220kv送电线路工程建设积累经验。
一、影响220kv架空送电线路工程造价的主要因素分析1、路径因素众所周知，两点之间的直线最短，所以选择路线方案时也应朝着这个方向努力，从备选方案中选取切实可行的最短路径。
虽然影响工程造价重要因素之一是路径方案合理与否，但同时送电线路也会受到城市规划、地形地貌、沿线群众的民俗民情等诸因素的很大影响，因此这就需要多部门协调，它不是以电力部门效应最大化为依据，而是涉及到各方利益的平衡。
一般来说，选择的路径曲折系数应越小越好。
2、涉及气象条件的因素风速、气温和覆冰厚度是涉及气象条件中的三个气象要素，对于沿海地带，设计最大风速值起主要作用，由于理论风压与风速的关系如下式: p0 = ( ρ /2) v2 ，其中，p0为理论风压，n/m2 ;ρ为空气密度，kg /m3 ; v 为风速，m/s。
因此风压大小是与风速的平方值成正比例变化的。
3、导线型号的因素依据系统规划以及线路在近远期输送容量的要求，来确定导线截面积的大小，在此基础上，选择导线型号时，要根据电线国家标准，选用合适的铝钢截面比，对于大截面钢芯铝绞线，一种导电截面积都有几种相同的钢芯截面与之相配合，形成不同产品型号，其中铝钢比大的，额定拉断力( rts) 小，重量轻，弧垂小。
电力工程经济培训讲义-输电线路工程造价1
（高压送电线路部分）
一、送电线路的作用及分类
1、送电线路 电网中两节点间的连线称为线路。 对应于我们2006版定额适用范围，我们
重点介绍由送电端变电站（或发电厂）构 架的引出线起至受电端变电站（构架或穿 墙套管）的引入线止的35kV及以上的线路 工程。
2、送电线路的作用及分类
全性能差； 复合绝缘子体积小、质量轻、安装快、有利于降
低造价，目前在高压线路上应用较广泛。
绝缘子和金具
金具主要用于支持、固定、接续导地线及 将绝缘子连接成串，同时可以保护导线和 绝缘体。
金具主要分为挂线金具和拉线金具两类； 挂线金具包括：悬垂线夹、耐张线夹、联
结金具、保护金具、接续金具； 拉线金具是连接、固定、调整和保护拉线
缺点有：输送容量受限制，造价高，故障 排除时间长。
电力电缆的一般结构、型号及含义
电力电缆结构都是由导电线芯、绝缘层、 保护层三个主要部分组成；
电缆的附件
电缆终端头和中间接头 充油电缆的供油装置 护层保护器 信号装置 充油电缆和附件系统
电缆路径选择、选型及敷设
路径选择：要满足近期工程需要、符合城 市和电力远景发展规划、技术与经济最佳 的基本条件，还要考虑电缆的安装方式、 电缆类型和路径结构的需要；
其分类有直线杆塔、转角杆塔、耐张杆塔、 终端杆塔、换位杆塔、大跨越杆塔6种；
基础
基础是线路的地下部分，主要用于保证杆 塔稳定，不发生倾斜、倒塌、下沉等。
主要形式有：预制基础、现浇基础（开挖 式现浇基础、掏挖式现浇基础）、桩式基 础、岩石基础等等；
基础
确定基础形式应根据线路的地形、施工条 件、地质特点和杆塔形式，并本着节约混 凝土用量、降低造价原则综合考虑。尤其 现在对环保要求较高，合理选择基础形式 就显得更为重要。
架空输电线路基础知识
架空输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
1.输电线路的分类输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV 交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。
输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。
采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。
裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。
目前架空输电线路导线几乎全部使用钢芯铝绞线。
地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。
地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。
导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。
第一章 架空电力线路基本知识
第一章电力线路基本知识第一节概述一、电力线路的作用电能是现代社会必不可少的二次能源，可由水力、风力等机械能，煤炭、石油等燃烧产生的热能，太阳的光能和原子核裂变时产生的原子能等多种一次能源转化而来。
受资源或环境条件的制约，发电厂和负荷中心往往相距很远。
如水力发电厂建在江河流域中上游水位落差大的地方，风力发电厂建在风力强劲的人烟稀少的空旷地区，火力发电厂建在煤炭、石油和其它能源的产地，核电站则需要建在有比较稳定的地质结构、有充足的冷却水和淡水供应、具有稳定的气象环境、低人口密度、与空中、水上航道有足够的安全距离等条件的地方。
大的电力负荷中心则多集中在工业区和大城市，我国多集中于江河的中下游和沿海地带。
因此必须用送电线路来把电能从发电厂输送到电力负荷中心。
另一方面，为了保证安全可靠、经济合理地供电，需将使用不同能源的孤立运行的发电厂用输电线路连接起来，组成统一的电力系统。
要把电能送达电力用户的用电设备，还需要建设配电线路。
简言之，电力线路在电力系统中起着输送和分配电能的作用。
二、电力线路的分类电力线路的分类方法因侧重点不同而异，常见有如下几种方法。
（一）按输送电能的性质分为交流输电线路和直流输电线路。
直流输电与交流输电相比的优点是线路建设费用较低，没有稳定性的问题，可将非同期或异周波的电网联系起来，不增大电力系统的短路容量。
目前，发电和用电设备主要用交流电，而由交流电变为直流电及其逆变所需的换流设备造价较高，故直流输电仅用于高电压长距离送电线路。
（二）按电压等级分为输电线路和配电线路。
从发电厂将电能输送到变电所的高压电力线路叫做输(送)电线路，电压等级一般为35kV及以上。
其中，又分为高压输电线路，超高压输电线路和特高压输电线路。
在我国，通常称35～220kV的线路为高压输电线路，330～750kV的线路为超高压输电线路，750kV以上线路为特高压输电线路。
电压等级越高，输送能量越大，输送距离越远。
担负分配电能任务的电力线路称为配电线路。
架空送电线路基础知识
架空地线保护角：架空地线和边导线的外 侧连线与架空地线铅垂线之间的夹角，称 为架空地线保护角。
杆塔埋深：电杆（塔基）埋入土壤中的深 度称为杆塔埋深。
跳线：连接承力杆塔（耐张、转角和终端 杆塔）两侧导线的引线，称为跳线，也称 引流线或弓子线。
导线的初伸长：当导线初次受到外加拉力 而引起的永久性变形（延着导线轴线伸 长），称为导线初伸长。
架空输电线路的基本知识
一、送电线路的主要设备： 送电线路是用绝缘子以及相应金具将导线
及架空地线悬空架设在杆塔上，连接发电 厂和变电站，以实现输送电能为目的的电 力设施。主要由导线、架空地线、绝缘子、 金具、杆塔、基础、接地装置等组成。
导线：其功能主要是输送电能。线路导线 应具有良好的导电性能，足够的机械强度， 耐振动疲劳和抵抗空气中化学杂质腐蚀的 能力。线路导线目前常采用钢芯铝绞线或 钢芯铝合金绞线。为了提高线路的输送能 力，减少电晕、降低对无线电通信的干扰， 常采用每相两根或四根导线组成的分裂导 线型式。
接地装置：
主要由连接架空地线的接地引下线及埋入杆塔地 里的接地体（极）所组成。接地装置的主要作用 是，能迅速将雷电流在大地中扩散泄导，以保持 线路有一定的耐雷水平。杆塔接地电阻值愈小， 其耐雷水平就愈高。
二、送电线路专业术语
档距：相邻两基杆塔之间的水平直线 距离，称为档距，一般用L表示。
雷电保护接地：为雷电保护装置（避雷针、避雷 线和避雷器等）向大地泄放雷电流而设的接地。
接地装置：接地线与接地极的总和。
接地线：电气装置、设施的接地端子与接地极连 接用的金属导电部分。如连接杆塔架空地线与接 地极之间的连线，叫接地线。
接地极：埋入地中并直接与大地接触的金属导体， 称为接地极。
电网工程造价培训-送电线路专业知识介绍1技术经验
+15%
5.附件工程: 0.5*1+0.2*1.05+0.3*1.10=1.04
+4%
或: 0.2*0.05+0.3*0.1=0.04
+4%
专业课件
38
岩石锚杆
岩石锚杆
专业课件
39
酒杯塔
专业课件
40
干字形转角塔
专业课件
41
双回路转角塔
专业课件
42
直线转角塔
专业课件
43
导线单联悬垂绝缘子串
专业课件
21
（6）基础
铁塔基础
现浇基础：开挖式和掏挖扩底式 开挖式现浇基础分为： 刚性基础：底板不配筋，俗称阶梯式基础。 柔性基础：底板配筋，俗称大板式基础。 斜柱基础：又称插入式基础、斜插基础。
掏挖基础：基本组成由上圆柱、中间圆台、下圆柱，或者 上圆柱、底部圆台。 掏挖基础的适用土质：可塑性粘土和亚粘土、黄土。
导线型号
LGJ-185/30 LGJ-185/45~ LGJ-400/65
及一下
LGJ400/50
及以上
镀锌钢绞线最小标称截面 (mm2)
35
50
70
专业课件
7
（3）绝缘子
绝缘子的作用
用来支吊导线使导线和大地保持绝缘，同时承受导线的垂 荷载和水平荷载。
绝缘子的种类
针式绝缘子 悬式绝缘子 蝶式绝缘子 瓷横担绝缘子 复合绝缘子
34
组合件的组成
在送电线路中，我们把组合件分为
六大部份：杆塔、基础、金具、接
地、电线、其它。也就是说组合件
库包含了线路工程中需要的所有组
件。它们跟汽车配件库中的发动机、
线路造价知识点总结
线路造价知识点总结一、线路建设的成本1.1 材料成本线路建设的成本主要包括材料成本、人工成本、设备成本和管理费用等几个方面。
其中，材料成本是影响线路建设成本的一个重要因素。
线路建设所需的材料主要包括电缆、绝缘子、铁塔、电线杆等。
这些材料的价格和质量直接影响着线路建设的成本。
在选择和采购材料的过程中，需要考虑到材料的价格、品质和供货周期等因素，以确保线路建设的质量和进度。
1.2 人工成本线路建设中的人工成本也是一个重要的成本项。
人工成本主要包括施工人员的工资、福利和培训费用等。
在线路建设过程中，需要大量的施工人员参与工作，他们的工资和福利支出是线路建设成本的重要组成部分。
此外，为了确保施工人员的安全和质量，还需要进行相关的培训，这也会增加人工成本。
1.3 设备成本线路建设所需的设备也是一个重要的成本项。
这些设备主要包括挖掘机、起重机、打桩机、钢筋加工机等。
这些设备的购买和维护成本是线路建设成本的一部分。
在选择和采购设备的过程中，需要考虑到设备的价格、品质和使用寿命等因素，以确保线路建设的进度和质量。
1.4 管理费用线路建设还需要一定的管理费用，这包括项目管理、监理费用等。
项目管理和监理工作需要专业的人员进行，他们的工资和费用也是线路建设成本的一部分。
在建设过程中，需要对项目进行全面、细致的管理和监督，以确保线路建设的顺利进行。
以上是线路建设的成本的几个主要方面，这些成本会直接影响到线路建设的总成本和投资回报率。
在线路建设过程中，需要综合考虑以上因素，优化成本结构，确保线路建设的质量和进度。
二、线路建设的成本控制2.1 成本预算线路建设的成本控制首先需要进行成本预算。
成本预算是根据项目的具体情况和要求，对线路建设的各项成本进行详细核算和预估，制定出一个合理的成本预算方案。
成本预算需要综合考虑线路建设的各个环节和因素，预测可能出现的风险和不确定性，进行合理的成本估算和控制。
2.2 管理控制线路建设中的成本控制需要进行全面的管理和监督。
送电线路工程概、预算知识培训教程
• 第二部分 输电线路概预算基础知识
• 一.设计的各个阶段应编制的造价文件
• 概预算是设计文件的重要组成部分，是技术经济的综合性反映，是基 建工作中重要的管理工具和进行经济监督的手段
• 设计一般分为可研阶段、初步设计阶段、施工图设计阶段，在各个阶 段要编制不同的造价文件。
• 可研阶段－投资估算和经济评价 • 初步设计阶段－概算书和施工组织设计大纲 • 施工图设计阶段－施工图预算书 • 竣工阶段－编制决算
1.0×1.0（DP10) 、1.2×1.2（DP12) 、1.4×1.4（ DP14)
• 1.6×1.6（DP16)等。 • 拉盘主要有：0.6×0.3（LP6) 、0.8×0.4（LP8)、
1.0×0.5（LP10) 、1.2×0.6（LP12) 、1.4×0.7（ LP14)
• 1.6×0.8（LP16)等。
• 5.接地
• 将避雷线的电流导入地下的装置，其一端接于塔腿或水泥杆的接地孔 后全部埋入地下，一般φ10或φ12的圆钢埋设，还有少量的扁钢，有
时还要加一些降阻剂和接地模块。
• 6.几个主要的技术名词
• 档距－相邻两杆塔中心之间的水平距离 • 水平档距－相邻两档档距的平均值 • 垂直档距－相邻两档导线弧垂最低点间的水平距离 • 呼称高－是指杆、塔的最低悬挂点与基础顶面中心间的垂直距离 • 施工基面－杆塔基础中心标高与该处自然地面标高之差
（2）金具：是将杆塔、导线、绝缘子、拉线等连接成整体 及保护导线的零部件。分为线夹、连接金具、保护金具、 接续金具、拉线金具等五种。
3.杆塔 ：钢筋混凝土电杆与铁塔，通称为杆塔
杆塔类型 : 按作用分为直线杆塔、耐张杆塔、转角杆塔 换位杆塔，终端杆塔。
按架设回路分为单回路、双回路、多回路杆塔。
架空线路预算讲课文档
料。
第十七页，共43页。
2.2 10kV以下架空配电线路概预 算
• 6． 拉线制作安装
• （1）定额套用
• 定额根据拉线截面积不同，按普通拉线、水平 及弓形拉线两类分项。定额以“根”为计量单位。 拉线、金具、抱箍为未计价材料。
第三页，共43页。
2.2 10kV以下架空配电线路概预算
• 主要材料运输重量的计算按照下表规定执行：
•
第四页，共43页。
2.2 10kV以下架空配电线路概预算
各中材料的损耗率见下表：
经验公式：工地运输费=一次施工的人工工资总和乘以35%
第五页，共43页。
2.2 10kV以下架空配电线路概预算
• 2．土石方工程 • 区分不同土质（普通土、坚土、松砂石、泥水坑、流砂坑、岩石
查定额知：
定额编号
项目名称
单位
2-902
普通土（土石方工 10 m3 程）
数量
基价单 基价合
价
价
9.975
167.48 1670.6 13
施工直接费：基价合价=基价单价X定额单位数
=167.48 x9.975=1670.613 答：此工程的土石方工程量为：99.75 m3，施工直接费为： 1670.613元。
第二十八页，共43页。
3、电杆底盘、拉线盘、卡盘安装及电杆防腐
电杆底盘、卡盘、 拉线盘的安装，应该注意的事项， 底盘和卡盘均是用混凝土预制的，底盘是用来固定电杆 的，卡盘是用来避免电杆倾斜的。底盘、拉盘、卡盘安 装以 “块”为计量单位计算工程量；电杆防腐以“根” 为计量单位按设计用量计算工程量。其中底盘、拉盘、 卡盘、拉线棒、抱箍、连接螺栓及金具是未计价材料要 考虑损耗。如安装一块底盘实际消耗的底盘数量为1.005
输电线路工程概预算基本知识
输电线路工程概预算基本知识第一章电力工程预算体系与造价管理基本知识一.电力工程预算体系分类电力工程预算体系按专业内容划分为不同的预算定额体系：1. 建筑工程针对火力发电厂的建筑物和构筑物、变电站（所）的建筑物和构筑物、输电线路的辅助设施等工程内容2．热力设备安装工程针对火力发电厂热力系统和供汽系统、锅炉及辅助设备、汽轮机及辅助设备、燃料供应系统、除灰系统、水处理系统、供水系统等工程内容3.电气设备安装工程针对火力发电厂和变电站（所）的电气接线、变压器安装、配电装置、接地装置、控制、保护及测量装置、10KV及以下配电线路等工程内容4.送电线路工程针对35-750KV交流电力架空线路、500KV直流电力架空线路、35-220KV电力电缆线路等工程内容5.加工配制工程6.调试工程解析说明：（1）.以上各预算定额体系是各自独立的，应根住实际工程内容分别选择使用不同的定额体系。
（各家人各进各门）（2）. 各预算定额体系均有独立配套使用的预算编制办法和独立（不同）的计算标准，互不相同。
因此，不同定额体系之间不得交叉使用。
（各家人各带各客）（3）.注意：工程项目名称和内容相同，可能因工程项目大类划分不同而使用不同的定额体系。
同一工程项目大类因项目内容不同而使用不同的定额体系。
* 10KV以下线路和35KV 及以上线路* 发电厂工程中有建筑工程、热力设备安装工程、电气设备安装工程、调试工程等（舞伴衣服身材）二、电力工程管理制度及若干问题解析1.电力工程建设纳入国家基本建设工程管理范畴，国家基本建设工程管理制度均应在电力工程中得到执行。
（1）. 基本建设工程基本建设工程是指利用国家预算内基建拨款，自筹资金，国内外基本建设贷款以及其他专项资金进行的以扩大生产能力或新增工程效益为主要目的，形成新的可以独立发挥作用的整体性固定资产的社会经济活动。
（解析）2. 基本建设工程按工程项目实施管理（1）. 工程项目是指在一个总体设计范围内，由一个或几个单位工程组成，在经济上实行统一核算，行政上具有独立的组织形式，并实行统一管理的建设单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分电力造价概念电力系统构成1、概念：发电厂、变电所、输配电线路和用电负荷（如工业用电、民用电等），组成电力生产与消费平衡的最简单的电力系统。
2、系统构成：生产：电源系统，由各类发电厂构成——发电输送：电压变换，升降压——变电输电、配电——送电线路、配网等此外还有控制系统；包括电力调度自动化、继电保护、安装稳定控制、监控系统等。
简介各个电力子系统1、发电厂：主要指火力发电厂，通过高温燃煤将将化学能转为热能，从而将水加热成为高温高压的蒸汽，利用蒸汽驱动汽轮机，热能转变为机械能，汽轮机带动发电机发电，机械能转变为电能。
由八大系统组成：热力系统、燃料供应系统、化学水处理系统、供水系统、电气系统、热工控制系统、附属生产系统、脱硫系统；是标准电厂项目划分。
2、变电站：联系发电厂和用户的中间环节，起变换和分配电能的作用。
3、送电线路：10千伏以下的应执行地方定额，10千伏以上的应执行电力行业定额。
同时注意采用什么定额就使用相应的取费标准。
4、电力负荷：分为有功负荷和无功负荷两类；有功负荷指用户实际耗能，无功负荷指线损。
由于电能不能储存，实际上发电、送电、用电是同时进行的，发出的电与消耗的电应尽量平衡。
电力造价基础知识1、工程造价定义：简单来说就是完成建设项目所需要付出的金额。
2、工程造价两种含义：是从不同角度把握同一事物的本质。
从建设工程的投资者来说，面对市场经济条件下的工程造价就是项目投资，是“购买”项目要付出的价格；同时也是投资者在作为市场供给主体时“出售”项目时订价的基础。
对于承包商来说，对于供应商和规划、设计等机构来说，工程造价是他们作为市场供给出主体出售商品和劳务的价格总和，或是特指范围的工程造价，如建筑安装工程造价。
3、工程项目分解与组合：就拿发电工程来说：包括的单位工程有：热力系统、燃料供应系统、化学水处理系统、供水系统、电气系统、热工控制系统、附属生产系统。
单位工程再细分为扩大单位工程，如热力系统又是由：主厂房本体、除尘排烟系统、热力网系统。
单项工程可以将主厂房本体细分为：主厂房、集中控制楼、锅炉、汽机、风机房等。
4、工程计价的计价特征：单件性、多次性、组合性、多样性其中：多次性为；（1）项目建议书阶段、可行性研究阶段——投资估算指项目建议书、可行性研究阶段对拟建项目所需投资额，编制估算金额或称估算造价，是决策、筹资和控制造价的主要依据。
判断项目是否可行，可行性研究批准则项目正式启动，也就是我们常说的立项。
*判断方法：根据一定的方法——经济评价，判断项目是否可以得到预期的收益。
（2）初步设计阶段——概算项目立项报批，由设计单位出初步设计图，计算工程概算造价，建设单位根据概算造价筹资，安排资金运用进度计划。
（3）施工图设计阶段——预算施工图是施工单位现场施工的依据，图纸极为详尽，用施工图编制预算文件，我们称之为施工图预算。
（4）招投标阶段——标底、报价、合同价标底：发包方对发包工程价格的预测值，是发包人用以衡量各家报价的基础。
报价：承包企业根据自身的生产力水平以及市场情况对拟发包工程造价的预测值。
合同价：在工程招投标阶段通过签订总承包合同，是承发包双方共同议定和认可的成交价格。
有多种类型的合同价：总价合同、单价合同、成本加酬金合同。
（5）工程竣工——竣工结算工程完工，经验收合格，施工单位与建设单位（业主方）结算工程价款。
按工程承包价扣减质保金、预付款等，办理竣工结算后，工程移交建设单位，工程结束。
工程造价费用构成1、工程总造价=工程动态投资+铺底生产流动资金2、工程动态投资=工程静态投资+动态费用3、工程静态投资=建筑工程费+安装工程费+设备费+其他费用+基本预备费4、动态费用=价差预备费+建设期贷款利息5、造价计算流程：计算工程量→套定额→材机分析、设置价差→取费→编辑其他费用表→编辑总算表第二部分电力工程造价的确定与控制一、工程造价基本要素工程造价费用计算基础：单价×数量；计算方法有：直接费单价——定额计价方法。
综合单价——工程量清单计价方法定额的概念：完成单位合格产品所需消耗的资源数量。
定额的分类：按物质消耗分类：劳动定额、材料消耗定额、机械消耗定额按定额编制程序分：估算指标、概算定额、预算定额、施工定额按费用性质划分：建筑工程定额、安装工程定额、费用定额按使用范围划分：全统定额、行业定额、企业定额、补充定额单价：目前电力行业单价使用北京地区价目本，按定额编制时间分：96价与2001价全统定额基本是由建设部出定额消耗量，各地自行出地区单位估价表。
二、建安工程费用组成1、直接工程费：（1）定额直接费=Σ（工程量×基价）；其中：人工费=Σ（工程量×定额消耗量×日工资单价）；材料费=Σ（工程量×定额消耗量×材料预算价）；机械费=Σ（工程量×机械台班消耗量×机械台班价格）（2）其他直接费（3）现场经费2、间接费：（1）企业管理费（2）财务费用（3）施工机构转移费3、计划利润4、税金注：各项工程费用取费：建筑工程费以定额直接费为取费基础安装工程费以人工费为取费基础三、其他费用（一）建设场地划拨及清理费：1.建设场地征用费；2.旧有设施迁移补偿费；3.余物拆除清理费。
（二）项目建设法人管理费：1.建设项目法人管理费；⑴建设项目法人基本管理费⑵标书编制费2.前期工程费；3.设备成套服务费；4.备品备件购置费；5.工程保险费。
（三）项目建设技术服务费：1.研究试验费；2.勘察设计费；3.设计文件评审费；4.工程监理费；5.设备监造费；6.电力建设项目后评价工作费。
四）生产准备费：1.管理车辆购置费；2.工器具、办公、生产及生活家具购置费；3.生产职工培训及提前进厂费；4.整套启动试运费及分系统调试费；5.单体调试和特殊项目调试费。
（五）其他：1.施工安全措施补助费、文明施工措施补助费；2.工程质量监督检测费；3.预算定额编制管理费、劳动定额测定费；4.通信设施防送电线路干扰措施费。
四、费用计算管理：1、定额中的人工费费用定额中的人工费单价是建筑工程19.5元/工日，安装工程是21.00元/工日；送电线路是23.5元/工日。
其中变电人工单价在编制概算是调整4.7%。
此外还有各省的工资性津贴补差及国家2002年人工费的调整每工日3～4元，此两项调整都是作价差处理。
只计取税金。
2、材机调差根据国电定额站1999年29号文规定，建筑工程在文件规定的品种范围内调差，安装工程调整材机系数。
各网省公司测定本地取定价格及调整系数，计算材机价差。
3、装置性材料装置性材料是指在火电、送变电安装工程中使用的，构成工程实体、不含在概预算定额中的的工程材料（未计价材料）。
装置性材料预算价格按综合程度分为综合价格和单项价格。
综合价格是编制概算使用的，单项价格是编制预算时使用的。
装置性材料价格的构成为材料原价和运杂费。
材料原价是指工程所需材料在供货地点的出厂价。
运杂费是指从供货厂家运至工程指定仓库和材料堆放地的铁路（水路）、公路运输费用及上站费、下站费、包装费、采购保管费、保险费和运输损耗。
4、设备购置费设备价格在概算编制中采用的是信息价格，国家每年发布一次，我省电力行业定额站每年也会发布，现在工程中的设备基本上是工程询价方式确定价格，设备价格在工程中占的份额较大，一般由甲方负责采购。
五、电力特殊费用计算：一、建筑工程上下水、照明、通风、采暖工程。
这是电力与工民建工程的区别之一，在工民建工程中该项费用是列入安装工程中，而在电力工程中它是以建筑工程中的一部分。
我们称它为小安装，以区别与电力机组设备大安装。
但是计算这笔费用时，同样要计算未计价材料、小设备。
类似与安装工程中的装置性材料、设备，但是费用计入建筑工程费用中。
不单独计列设备费。
泵送砼增加费（1）、概算：本册定额中的砼按C25S40考虑，各子目中的砼含量按照碎石（粒径40mm）的含量折算。
调整基数：碎石砼C25-40单价（或称材料费）调整系数：使用搅拌楼，增加4.3%；使用搅拌车（罐车），增加9.2%；使用砼泵车，增加18.7%。
碎石砼C25-40单价为174.07元/立方米配合比为：425#水泥0.405t 、中砂0.41t 、碎石40mm 0.85m3 、水0.18 m3例题：GT7-1 现浇钢筋混凝土结构主厂房框架100m3，采用泵送砼浇筑施工，使用搅拌楼+搅拌车+泵车，试计算泵送砼增加费。
注：GT7-1中建筑材料含量为：425#水泥0.414t 、中砂0.406t 、碎石40mm 0.873m3解：第一步：先折算GT7-1的砼含量：0.873/0.85=1.027 m3第二步：计算1m3 GT7-1的泵送砼增加费：174.07*(4.3%+9.2%+18.7%)*1.027=57.56元/ m3第三步：计算该条定额的泵送砼增加费：57.56元/ m3*100 m3=5756元（2）、预算：调整基数：各定额中的标号砼单价调整系数：使用搅拌楼，增加3.9%；使用搅拌车（罐车），增加8.3%；使用砼泵车，增加17%。
例题：YT4-9矩形柱主厂房100m3，采用泵送砼浇筑施工，使用搅拌楼+搅拌车+泵车，试计算泵送砼增加费。
注：该条定额使用砼为：现浇碎石砼C20-40 方量1.015,单价：157.18元/ m3解：第一步：计算1m3 YT4-9的泵送砼增加费：157.18*(3.9%+8.3%+17%)*1.015=46.59元/ m3第二步：计算该条定额的泵送砼增加费：46.59元/ m3*100 m3=4659元脚手架搭拆费（1）、概算：定额第8、9、10章子目已包括脚手架费用，第一～七章中的土石方工程、施工排水等有关子目不计脚手架费用，其余各项目的脚手架费用，按定额直接费乘以1.8%计算。
例题：同样计算GT7-1 现浇钢筋混凝土结构主厂房框架100m3脚手架费用。
注：GT7-1现浇钢筋混凝土结构主厂房框架定额直接费为981.09元/ m3解：(981.09+57.56)元/ m3*1.8%*100 m3=1869.57元（2）、预算：定额第16章上下水、照明、通风、采暖工程脚手架搭拆费，按人工费的8%计算，其中人工费占脚手架搭拆费的25%。
其余章节的脚手架搭拆费用按工程实际计算。
例题：试计算YT16-1室外管道镀锌钢管(螺纹连接) DN≤50 10000m的脚手架搭拆费用。
注：YT16-1室外管道镀锌钢管(螺纹连接) DN≤50 100 m 定额直接费234.18，其中：人工费：122.85 材料费82.04 机械费29.29解：第一步；计算YT16-1室外管道镀锌钢管(螺纹连接) DN≤50 100m的脚手架搭拆费：定额直接费=122.85*8%=9.83元/100m 其中人工费=9.83*25%=2.46元/100m 第二步：计算该条定额的脚手架搭拆费：定额直接费=9.83*100=983元其中人工费=2.46*100=246元钢筋、铁件在概算、预算中不同之处。
