35KV变电站验收资料

35KV 变电所竣工验收检查大纲l总则1.l为确保35kV 大化变电站工程的施工质量符合设计要求，根据《电力建设施工、验收及质量验评标准》，特制定本竣工验收检查大纲1.2本大纲适用于验收35KV 大化变电站工程进行投运前的验收检查。

1.3工程简介所区内包括：主控室及辅助建筑、35KV 屋外配电装置、主变、10kV 屋内配电装置室、电缆沟、独立避雷针、所区道路、围墙等。

该工程建设单位为：设计单位为：施工单位为：监理单位为：2验收检查依据2.1《电气装置安装工程电气设备交接试验标准》；2.2《继电保护及安全自动装置检验条例人2.3原能源部《变电工程施工技术记录统一表格》（90 版）；2.4国家《建设管理文件汇编》的有关制度规定。

2.5经批准的工程设计文件（含设计变更通知单）2.6设备制造标准2.7防止电力生产事故的二十五项重点要求。

2.8《火力发电厂与变电所设计防火规范》（GB50229 －96）。

2.9（电力设备典型消防规程｝）（DL5027 —93）。

2 .10 《火灾自动报警系统施工及验收规范》（GB50166 －92）。

3竣工验收检查应具备的条件3.1变电所工程接施工承包合同及设计要求全部施工完毕。

3.2土建工程全部质量验计已经结柬，并办理了质量验计签证。

个别遗留问题不影响系统调试的进行。

3.3电气安装工程已经结柬，按照验收规范的规定已能满足系统调试的要求.3.4技术文件资料、施工记录、质量检验评定记录完整、齐全并签证完备3.5监理单位对工程进行了竣工预验收和消缺验证，已具备带电条件。

4验收检查范围：初步设计审批文件及设计图纸界定的全部工程范围。

5验收检查程序和方式5.1竣工申报5.1.1施工单位具备竣工验收检查条件并备齐移交所需全部资料后，填写竣工验收申请报告，向监理申报竣工验收。

5.1.2监理依据设计文件和验收规范，组织竣工预验收检查并督促施工单位消缺，经监理检查验证达到竣工规定要求后由监理向建设单位提出正式竣工验收报告。

5.1.3施工单位提供竣工资料2套。

竣工资料必须齐全、真实、准确，并按电力部电建[1996] 666号《XXX电力（管）局电力基本建设项目竣工资料管理和验收暂行规定》编目整理成册，提交监理审查确认，不符合者，限期整改。

5.2组织方式5.2.1由项目业主组织验收。

5.2.2验收工作小组的成员应建设单位、监理单位、设计单位、施工单位、生产运行等单位派员参加。

5.2.3验收检查内容分为现场实地检测和工程资料检查两个部分进行。

5.2.4施工单位负责做好验收检查的现场准备和迎检接待工作，提供相应的验收检查表格。

电气安装施工单位按本大纲要求准备好有关图纸、技术文件、安装记录、调试记录、验评记录等料，提供相应的电气试验记录表。

5.3检查方式5.3.1验收工作小组听取工程情况汇报施工单位汇报工程施工情况，图纸资料及设计变更情况、现场质量体系运行情况、过程控制和施工质量问题处理情况、进度完成情况；自检及整改情况等。

设计单位、物资供应方汇报各自在工程施工过程中的管理情况。

监理单位汇报对工程质量进行竣工预验收情况及提出工程质量评估报告.生产运行单位汇报工程生产运行准备情况.各有关单位对工程施工状况发表意见.5.3.2检查与抽样总体检查采取现场查看、查阅资料、重点抽检、现场实测、取证检查及组织座谈等方式。

鉴于本工程的监理单位：监理公司，已完成了本工程的竣工预验收工作，确信具备了竣工验收条件，并已向建设单位提出竣工验收申请，为此，本次竣工验收现场检查项目和内容如下：5.4变电站工程土建施工质量检查内容5.4.l竣工资料审查审查资料是否齐全、正确、完整、真实。

按档案移交规定达到标准要求，变电站土建工程竣工资料主要应包括但不限于以下内容：•已签证的施工技术记录；•变电所土建工程施工质量检验及评级记录；原材料的化验单、试验报告、质保书和合格证；•代用材料清单及签证；工程试验报告及试验记录；分部分项工程消缺单及晒图；工程遗留问题记录；隐蔽工程检查验收记录及签证、中间验收检查记录及签证；•大型及特殊工程的施工方案；施工技术业务联系单；•设计审查文件及设计修改通知单；•所区道路密实度检验报告和室内地基密实度检验报告。

竣工图；5.4.2主要及辅助生产建筑单位工程质量检查：应检查内、外墙装饰、楼地面、门窗及玻璃、给排水及卫生工程、电气照明、通风及空调系统、屋面工程、生活福利工程、水泵房、所区广场及道路、所区电缆沟道工程、围墙及大门、构支架及设备基础、独立避雷针工程等。

5.5变电工程电气安装施工质量检查内容5.5.1技术资料审查资料应按顺序编号、齐全、正确、工整、清洁、数据真实可靠、装订成册并列出目录、签证手续齐全。

变电站电气安装工程技术资料主要应包括但不限于以下内容：•施工组织设计、作业指导书及安装工艺要求。

•设计交底审查文件及设计变更通知单；•生产厂提供的安装使用说明书，试验记录、合格证件及安装、图纸等技术文件；•材料、器材出厂合格证及试验报告；•设备开箱检查记录与缺陷及其处理签证记录；•安装技术记录；•电气（调整）试验记录；•继电保护整定单及调试记录；•运动、综合自动化装置调试记录；•载波通讯装置安装调试记录；•隐蔽工程验收签证记录；•竣工图及有关资料；•未按设计施工的项目及附图；”•质量检验评级记录及汇总表；•重大技术措施及技术革新记录；•工程遗留问题及永久性缺陷记录；5.5.2主变压器应检查安装试验记录、变压器本体及冷却器和附件（包括储油柜、调压装置、避雷器、排油设施、温度测量装置）。

5.5.3高压配电装置安装质量检查（包括断路器、隔离开关、避雷器、电流、电压互感器、母线安装）。

5.5.4电缆敷设质量检查检查电缆型号、规格、电压等级、敷设路径、弯曲半径、户内外电缆支架安装、电缆防火阻燃（盘柜、电缆沟、电缆管封堵）等。

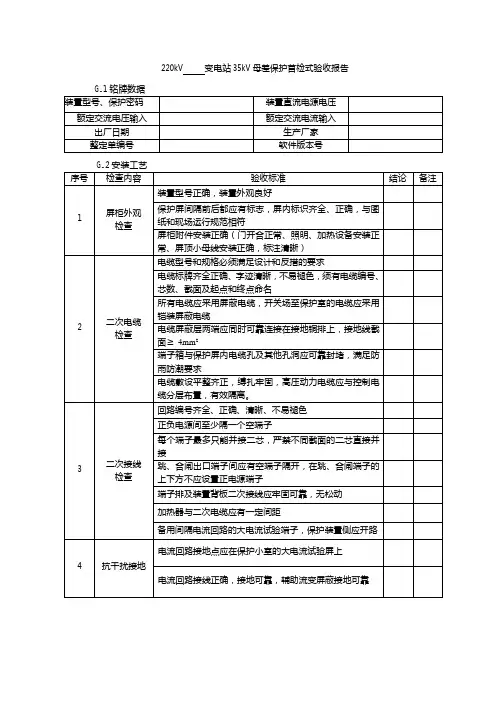

5.5.5二次回路，直流系统安装质量检查检查重点为蓄电池、配电盘、动力箱、“五防”闭锁装置、远动、通讯、自动化、微机保护等盘、主控室、控制屏、台（合集控、网控）及保护屏等安装质量。

中央声光信号检查，保护装置模拟试验和开关传动试验，盘柜表计校验。

5.5.6接地装置安装质量检查检查接地板材质、打入深度、接地体措接长度及焊接、防腐蚀处理、接地装置标志、接地电阻测试值。

5.5.7通信系统安装质量检查检查重点为配电屏安装、结合设备和载波机安装、光缆、高频电缆、通信电缆敷设、智能调度机、程控交换机、音频配线柜安装等电气量和开关刀闸的上传系统。

5.5.8消防系统安装及调试质量检查应审核检查以下资料：•消防设施检测报告；•本工程消防审核意见书；•消防工程安装施工单位资质证书；•消防设施、产品合格证；•消防器材配备标准；现场应对火灾自动报警系统进行施工质量复查，火灾报警器应进行功能检验、离子感烟探测器应进行模拟火灾响应试验和故障报警抽验（抽验数不少于10 只人检查水喷雾灭火系统或悬挂式气体自动灭火装置，检查电缆沟防火隔墙、人日处封堵、消防给水、消防供电及照明等。

5.5.9电气试验及调试质量检查5.5.9.1高压电器现场测试项目有：1、空气断路器一测量并联电阻、均压电容值、调整及操动试验；2、油断路器一绝缘油耐压试验、油断路器和操动机构联合动作调试。

3、六氟化硫SF6 断路器及封闭式组合电器一断路器及其操动机构联动试验、密度继电器报警、闭锁定值复测、六氟化硫气体压力、泄漏率和含水量复测。

4、真空断路器一断路器与其操动机构联动试验，灭弧室的真空度复测，并联电阻、电容值复测。

5、隔离开关、负荷开关及高压熔断器〜操动机构、传动装置动作试验、三相联动不同期值测试，触头接触紧密性测试。

6、避雷器一底座和拉紧绝缘于绝缘测试，同相组合单元间非线性系数差值测试，排句式避雷器的倾斜角和隔离间隙测试；7、电容器一三相电容量差值复测，熔断器熔体的额定电流检查，冲击合闸试验，交流耐压试验。

5.5.9.2变压器、电抗器、互感器现场测试项目：1、绕组连同套管的直流电阻测量；2、变压器内油绝缘强度测试；3、绕组的绝缘电阻测量；5.5.9.3母线装置现场测试项目1、室内、室外配电装置相间及对地电气距离测试；2、同一档距母线各相弛度偏差复测；3、绝缘于与穿墙套管测量绝缘电阻及交流耐压试验；5.5.9.4电缆线路现场测试项目1、绝缘电阻测量；2、直流耐压试验及泄漏电流测量；5.5.9.5接地装置现场测试项目1、工频接地电阻值测量；2.设计要求的其他参数测试； '5.5.9.6盘、柜及二次回路结线现场实测项目1、测量绝缘电阻及交流耐压试验；2、操作及联动试验；5.5.9.7蓄电池组现场实测项目1、蓄电池组的绝缘电阻和端电压；2、初充电、放电容量及信率校验；以上各项试验和实测结果应符合《电气装置安装工程电气设备交接试验标准瞩B501 50 ——91）。

6 验收资料6.l验收检查的施工管理及技术资料6.1.l开、竣工管理控制资料a.工程开、竣工报告及监理审查批准记录；b .设计交底及施工图会审纪要；C. 施工组织设计、施工技术作业指导书、措施及监理审查记录、施工技术交底记录；d 设计变更通知单、联系单、材料代用单；e.项目法人、监理单位与施工承包商往来的工程文件。

6.1.2质量保证资料材料及加工件出厂质量合格证明、试验报告、焊接质量试验报告；b.材料跟踪表及材料复试报告；c.混凝土及砂浆强度试验报告；。

d、施工缺陷处理明细表及附图6.1.3中间验评检查记录资料a.施工单位中间验评“三级”质量检查及评级记录；b.监理检查及评级记录和报告；c.质监中心站阶段性检查及评价报告；d.整改、消缺检查确认记录。

6.1.4施工技术资料a.竣工图；b 电气设备产品合格证、试验报告。

c.安装技术记录及验收签证；d.调整试验记录；e.施工质量问题及处理记录；6.1.5施工协议及赔偿记录资料a.建设用地许可证、土地征用协议书及付款收据复印件；6.2竣工移交资料依据国家电力部规定移交资料。

7、检查项目依据《火电施工质量检验及评定标准（土建工程篇）》及能源部《变电工程施工技术记录统一表格》（90 版）规定的相关内容检查和评级。

对于“技术记录统一表格”中缺少的安装和试验记录，如运动、通信、复合光缆（OPGW）综合自动化、各项电气测试等均由有关单位按国家及部颁最新版本的规定自行编制记录表格。

7.l项目分类及检查标准本工程的竣工验收检查是在三个阶段验评检查的基础上进行的。

根据实际情况，对于基础隐蔽工程的检查以检查记录和中间检查记录及资料为主，必要时对有疑问的基础可采取开挖检查等其他方式确认。

分类及检查标准如下表说明：I、主要生产建筑单位包括主控制室（楼）、配电装置室辅助生产修配间、变压器检修架、油处理室、试验室、材料室。
