CASS绘制地形图1

CASS绘制地形图1

CASS屏幕菜单
CASS7.0在屏幕的右侧设置了“屏 幕菜单”,这是一个测绘专用交互 绘图菜单。
主要包括坐标定位、文字注记方式 的选择,以及表示各种地物的图形 的确定。
工具条
两类工具条
上部的“标准工具条”(AutoCAD自带)
屏幕左侧的“CASS实用工具条”,(CASS常用功能)
测绘工程系 马驰1
第3章 内业成图
1、业成图方法
“草图法”作业方式 “简码法”作业方式 野外操作简码
1、CASS菜单与工具条
操作界 面主要 分为三 部分: •顶部下 拉菜单 •右侧屏 幕菜单 •工具条
“文件”菜单
本菜单主要用于控制文件的输入、 输出,对整个系统的运行环境进行 修改设定。
体 体 成 取 向 询 定 离 记 房 房例 陡 、 互 根 力 路
编编

点与
屋 屋围 坎 等 展 点 线
码码

坐方

分点
标位



2、CASS基本作图
CASS基本作图流程
1. 定显示区 2. 选择成图法 3. 展点 4. 绘平面图 5. 绘等高线 6. 加注记 7. 加边框 8. 绘图输出
数据文件
4. 绘平面图(公路)
【交通设施】【公路】 选择“平行等外公路”
输入92,45,46,13,47,48,回车。 拟合线<N>?输入 Y,回车。 1.边点式/2.边宽式<1>:回车 点 P/<点号>输入 19,回车。
4. 绘平面图(房屋1)
【居民地】【一般房屋】,选择“多点砼房屋”
当鼠标指针在这两个工具栏的某个图标上停留 一两秒钟,将出现该图标的在线提示。

CASS地形图绘制基本流程

CASS地形图绘制基本流程

CASS地形图绘制基本流程
一、绘图处理=>定显示区=>选择需要绘制地形图的文件然后确定
=>(这一步就把地形图的显示范围确定了)
二、绘图处理=>展高程点=>输入比例尺=>选择需要绘制地形图的
文件然后确定=>输入“注记高程点的距离”=>
三、等高线=>由数据文件建立DTM=>选择需要绘制地形图的文件
然后确定=>选择“是否考虑砍高”之后确定=>选择对象(这一步可直接回车,表示全部选择)=>
四、等高线=>绘制等高线=>输入等高距后回车=>选择等高线是否
拟合(一般选择3,三次B样条拟合)=>到这一步等高线就绘制成功了,这时可把三角网删除或关闭。

最简便的方法把图层里的SJW前面的灯关掉。

然后把不符合规定的等高线删除或做单独处理。

五、现在就可以在上面绘制地形地物了。

为方便操作可把点号显示
出来。

操作方法为。

绘图处理=>展野外测点点号=>选择需要处理的文件然后确定。

然后选择屏幕右边的地物。

比如要绘制一四点房屋。

再根据具体要求绘制其它地形地物。

(绘制图形时应把“对象捕捉”打开。

图形绘制成功后,为方便图形的协调形,可把图形的点号删除或关闭。

操作方法为把图层里的ZDH图层前的“灯”关掉即可。

六、绘制图幅或绘制图框。

打印出图。

利用南方CASS软件绘制数字地形图需要注意事项

利用南方CASS软件绘制数字地形图需要注意事项

利用南方CASS软件绘制数字地形图需要注意事项摘要:本文介绍了数字测图的定义及利用南方CASS软件绘制地形图需要注意的事项关键词:数字测图,CASS,注意事项引言数字化测图作为目前地形图测量第一手基础资料来源的主要方式,他的作业过程是:用全站仪或GPS RTK在野外采集地貌特征点,然后通过数据交换,使用各种成图软件,将野外所采集的地形地貌特征点通过软件绘制成地形图。

1数字测图定义数字测图(Digital Surveying and Mapping,DSM)系统是以计算机及其软件为核心在外接输入输出设备的支持下,对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。

利用全站仪、GPS等设备进行数据采集,为GIS 提供数据源,广泛用于测量工程、水文、工民建、道路桥梁、水利水电工程等建设领域。

数字地图(Digital Map)以数字形式存贮在磁盘、磁带、光盘等介质上的地图。

数字测图主要作业过程为三个步骤:数据采集、数据处理及地形图的数据输出(打印图纸、提供软盘等)。

随着电子全站仪、RTK技术的发展逐步成熟,以及电子计算机的普及,地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。

特别是在我国的东部沿海发达地区,数字测图几乎已占据了大部分的地形图测绘市场。

随着测绘科学技术的发展,全数字地形测图在现代机助制图技术支持下已经发展成为了高新的制图技术。

2利用CASS软件绘制地形图CASS地形地藉成图软件是基于AutoCAD平台技术的数字化测绘数据采集系统。

广泛应用于地形成图、地藉成图、工程测量应用三大领域,且全面面向GIS,彻底打通数字化成图系统与GIS接口,使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。

利用CASS软件绘制地形图时应注意下列事项2.1测量控制点各等级的平面及高程控制点分别以图式规定的控制点符号表示,控制点的测点位置即为符号的几何中心,控制点必须精确表示,根据测量成果直接展绘。

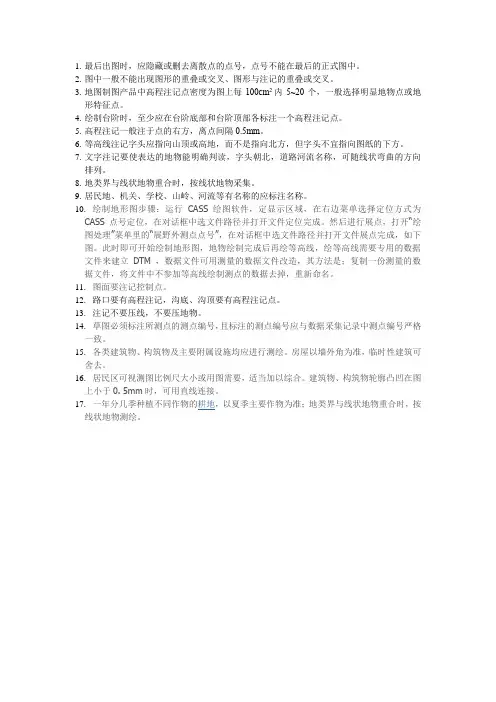

CASS软件绘制地形图的注意事项

CASS软件绘制地形图的注意事项

1.最后出图时,应隐藏或删去离散点的点号,点号不能在最后的正式图中。

2.图中一般不能出现图形的重叠或交叉、图形与注记的重叠或交叉。

3.地图制图产品中高程注记点密度为图上每100cm2内5~20个,一般选择明显地物点或地形特征点。

4.绘制台阶时,至少应在台阶底部和台阶顶部各标注一个高程注记点。

5.高程注记一般注于点的右方,离点间隔0.5mm。

6.等高线注记字头应指向山顶或高地,而不是指向北方,但字头不宜指向图纸的下方。

7.文字注记要使表达的地物能明确判读,字头朝北,道路河流名称,可随线状弯曲的方向排列。

8.地类界与线状地物重合时,按线状地物采集。

9.居民地、机关、学校、山岭、河流等有名称的应标注名称。

10.绘制地形图步骤:运行CASS 绘图软件,定显示区域,在右边菜单选择定位方式为CASS 点号定位,在对话框中选文件路径并打开文件定位完成。

然后进行展点,打开“绘图处理”菜单里的“展野外测点点号”,在对话框中选文件路径并打开文件展点完成,如下图。

此时即可开始绘制地形图,地物绘制完成后再绘等高线,绘等高线需要专用的数据文件来建立DTM ,数据文件可用测量的数据文件改造,其方法是;复制一份测量的数据文件,将文件中不参加等高线绘制测点的数据去掉,重新命名。

11.图面要注记控制点。

12.路口要有高程注记,沟底、沟顶要有高程注记点。

13.注记不要压线,不要压地物。

14.草图必须标注所测点的测点编号,且标注的测点编号应与数据采集记录中测点编号严格一致。

15.各类建筑物、构筑物及主要附属设施均应进行测绘。

房屋以墙外角为准,临时性建筑可舍去。

16.居民区可视测图比例尺大小或用图需要,适当加以综合。

建筑物、构筑物轮廓凸凹在图上小于0. 5mm时,可用直线连接。

17.一年分几季种植不同作物的耕地,以夏季主要作物为准;地类界与线状地物重合时,按线状地物测绘。

测量学实验三:使用南方CASS软件进行地形图的绘制

测量学实验三:使用南方CASS软件进行地形图的绘制

《测量学》学生实验报告开课学院资源与环境工程学院开课班级2012级水土保持与荒漠化防治实验项目名称使用南方CASS软件进行地形图的绘制实验性质综合性实验学生姓名××学生学号××××实验成绩实验项目名称使用南方CASS软件进行地形图的绘制课程名称测量学实验时间2014年6月20日下午14:00-16:00实验地点安顺学院西校区学生姓名××学生学号××××指导教师××实验目的通过实验,掌握使用南方CASS软件进行地形图绘制的方法和流程。

实验内容1.数据的导入2.数据的处理3.数据的输出实验步骤一.数据的导入软件打开页面如下图:1.展高程点单击【绘图处理】菜单--【展高程点】,在弹出“输入坐标数据文件名”对话框中,指定打开坐标数据文件打开路径。

打开数据存放文件——在导出的数据窗口——用选择菜单“工具”中“画直线”。

“画直线”菜单命令有三个选项:“数段”“一段”“徒手画”绘制多线段(复合线)选择菜单“工具”中的“复合线”菜单命2013学年至2014学年第二学期学生实验报告令。

或选择菜单“工具”中的“画弧”菜单;或样条曲线来将数据连接起来。

2.展野外测站点点号先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键,这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项,如下图所示,按左键后,输入对应的坐标数据文件名后,便可在屏幕上展出野外测点的点号。

3. 简码识别单击【绘图处理】--【简码识别】,弹出“输入简编码坐标数据文件名”对话框中,指定有简码坐标数据文件打开路径,单击【打开】按钮后,CASS自动完成地物的绘制,如下图所示。

二.数据的处理1.建立DTM模型单击【等高线】菜单--【建立DTM】,在弹出“建立DTM”对话框中做如下设置:√单选“由数据文件生成”;√单击“...”按钮指定“坐标数据文件名”打开路径√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”,如下图所示。

【原创】CASS菜鸟入门指南-地形绘图篇

【原创】CASS菜鸟入门指南-地形绘图篇

【原创】CASS菜鸟入门指南-地形绘图篇作者:南方数码陈一舞引言:上次我们讲了CASS软件的安装步骤和常见问题,学会了这些。

安装CASS 和解决常见问题,自己就能搞定,不用求助他人。

这次我们来讲讲如何用CASS 绘制地形图。

地形图绘制,是CASS最基础的功能模块,已经有二十多年的历史,持续的更新下,这部分的功能相对完善。

亲眼目睹过很多民间高手,玩出众多花式用法。

作为菜鸟,掌握以下几个简单的步骤,就可以做出一幅合格的地形图来。

下面以CASS10.0为例,来说说如何绘制简单地形图。

一、录入数据用各种仪器采集的坐标数据,可以通过数据菜单下的功能,转换成CASS 的坐标文件。

目前提供全站仪、RTK和测距仪采集的数据转换接口(菜单功能集中在“数据”菜单中)。

如果使用南方系列仪器采集,可以直接输出CASS的坐标文件,此步可以跳过。

数据菜单截图二、绘制平面图形就是根据外业采集的测点点号,绘制相应的地物符号。

2.1展野外测点点号操作:点击菜单‘绘图处理-展野外测点点号’菜单截图2.2 绘制地物符号在右侧地物绘制面板,找到相应地物符号,结合草图,绘制地物符号。

地物绘制面板截图三、绘制等高线等高线的相关功能,都集中在等高线菜单下。

绘制等高线,遵循以下流程:①建立DTM-②编辑三角网-③绘制等高线-④修剪注记等高线菜单截图四、标注文字注记文字注记是地形图不可或缺的要素,注记功能集中在右侧符号库绘制面板中。

菜单截图五、编辑图形完成平面图和等高线的绘制,文字注记标注后。

接下来将根据制图规范,对图形进行编辑整理。

所有编辑功能,集中在“地物编辑”菜单中。

可根据需要选择菜单,对图形进行编辑。

地物编辑菜单截图六、图廓整饰编辑完成的图形,最后参照国标图式加绘图名、接合表、比例尺、文字说明等。

操作:1 点击菜单“绘图处理-批量分幅-建立格网”,建立分幅格网。

建立的分幅格网示例2 点击菜单“绘图处理-批量分幅-批量输出到文件”,将格网内的图形自动生成符合国标图式的分幅图。

南方CASS软件测绘地形图

南方CASS软件测绘地形图

手把手教你全站仪和南方CASS软件测绘地形图一、建立平面控制坐标系。

对每一个站在测前都应先确立使用何种平面控制坐标系,有条件的站(如测站附近有国家三角点或者能用GPS 的站),应建立大地坐标系,无条件的站可建立测站独立的平面直角坐标系(起始方位角以磁北为0度)。

以下介绍采用独立平面直角坐标系的测站如何测绘地形图。

1、对于地形变化不太复杂的站。

首先需在测绘地形图的范围内选择一个仪器站点并打上木桩,桩头钉上平头钢钉,对这一仪器站点的要求是:视线开阔,能看到测图范围内的大多数碎部测点。

建立后视站点,其方法是在仪器站点上架好全站仪,将罗盘仪或指北针放在全站仪上,使全站仪视线与指北针的正北方向一致,将全站仪水平方向止动,在其视线前方一定距离的点位上打上木桩,桩头钉上平头钢钉。

用四等水准测量上述两点的高程。

2、确定两站点的坐标。

首先假定仪器站点的坐标,一般假定为:北向N(X)=10000.000,东向E(Y)=10000.000,其高程Z=测定值。

测定后视站点坐标,其方法是先用全站仪测定两点间的平距,后视站点的坐标为:北向N(X)=10000.000+两点间的平距,东向E(Y)=10000.000,其高程Z=测定值。

3、在全站仪的内存中建立存储测量坐标的文件夹。

将两站点的坐标编点号并输入至全站仪的该文件中(这里仪器站点编为1号后视站点编为2号)。

建立存储文件夹与输入坐标的方法参照全站仪的使用手册。

二、野外测绘工作。

一般采用草图测记法,需先绘出测区草图,将各碎部测量点上的点号记录在草图的相应位置上,并注记地物地貌。

1、建立测区图根点。

如果测区较大一个仪器站看不完全部碎部,这时还应该建立多个图根控制点(支导点),在选定的点位上打上木桩,桩头钉上平头钢钉,并编号命名,如ZD1、ZD2…..等。

2、建站。

因仪器型号不同其操作不大相同,下面以NTS352全站仪为例,首先将全站仪架在1号点上并对中整平,量出钉头至全站仪横轴中心的高度,测量温度、气压、凌镜高,一并输入到全站仪中,全站仪建站过程如下:按MENU键→F1→输入→“文件名”→回车→F1→输入→“1”回车(标识符可空)→▼→输入→“仪高”→回车→ OK?是→记录?是。

利用Cass软件制作地形图技巧

利用Cass软件制作地形图技巧

利用Cass软件制作地形图的技巧摘要:针对cass测绘成图软件在大比例尺地形图制作中前期外业测绘,内业成图等,结合长期内外业测绘工作经验,总结出外业测绘及应用软件的技巧,对测绘大比例尺地形图有一定的指导作用。

关键词:cass软件,地形图,注意事项,等高线中图分类号:p217文献标识码: a 文章编号:引言cass地形地藉成图软件是基于autocad平台技术的数字化测绘数据采集系统。

广泛应用于地形成图、地藉成图、工程测量应用三大领域,且全面面向gis,彻底打通数字化成图系统与gis接口,使用骨架线实时编辑、简码用户化、gis无缝接口等先进技术。

一、外业数据采集1、为了让成图软件生成准确合理的等高线,在外业采集数据时,除了在地貌变向点和坡度变换点都要测量外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下立镜测量,并记录陡坎的走向和坎向。

2、在测量居民区时,有时难免要在房顶上立镜,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(dtm)时不予考虑该点。

3、野外测绘工作。

一般采用草图测记法,需先绘出测区草图,将各碎部测量点上的点号记录在草图的相应位置上,并注记地物地貌。

4、外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量,所以立镜人一般由经验丰富的测绘人员担当。

5、数据记录人员要及时与草图记录人员沟通,校对仪器记录的点号是否与草图上记录的点号一致。

6、每次开始测量前都要与先前测一个已知点的坐标,进行对比,如误差不大再继续进行测量。

7、软件对表示地物地貌所需的测点数不是都一样的,有的是独点地物、有的是带状地物、有的是多点地物,所以采点时一定要分别对待,如测独点地物时只采一个数据,测带状地物时采点一定要控制其形状变化,例如测堤岸时不但要测堤岸顶还要测堤岸角。

二、利用cass绘图软件成图当外业工作结束后,回到室内启动cass成图软件,设置好通讯参数,利用cass软件的数据传输功能把全站仪上的坐标数据传出来保存为*.dat格式的文件,然后就可以利用此文件开始内业成图了。

用CASS绘制地形图 详细过程

用CASS绘制地形图 详细过程

实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件(dat格式文件),需先将dat 文件展点操作(展点后变为dwg文件),这个已经展点的dwg文件下载地址大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制,以加深地形图内容的了解,熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种,这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下,路径为C:\cass70\demo\study.dwg(以安装在C盘为例)。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项,按左键,即出现如图2-2下拉菜单。

然后移至“定显示区”项,使之以高亮显示,按左键,即出现一个对话窗如图2-3所示。

这时,需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作,也可直接通过键盘输入,在“文件名(N):”(即光标闪烁处)输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开(O)”处,按左键。

这时,命令区显示:最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项,按左键,即出现图2-4所示的对话框。

输入点号坐标数据文件名C:\CASS70\DEMO\STUDY.DAT后,命令区提示:读点完成! 共读入 106 个点3.展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键,这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项,如图2-5所示,按左键后,便出现如图2-3所示的对话框。

CASS地形图绘制和土方量计算操作步骤(精)

CASS地形图绘制和土方量计算操作步骤(精)

CASS地形图绘制和土方量计算操作步骤(精)1. 简介CASS(Computer Aided Surveying and Design)是计算机辅助测量和设计的缩写,是现代土木工程中广泛应用的一种技术。

CASS地形图绘制和土方量计算是CASS技术中重要的应用之一,本文将详细介绍CASS地形图绘制和土方量计算的具体操作步骤。

2. 操作步骤2.1 准备工作在进行CASS地形图绘制和土方量计算之前,需要进行一些准备工作,包括:1.确定测量范围和测区范围,包括测量范围的坐标起点和终点。

2.准备好测量仪器,如全站仪、经纬仪等。

3.建立测量坐标系,包括指定坐标起点和建立坐标点。

2.2 地形图绘制在进行CASS地形图绘制时,需要进行如下操作:1.将测量仪器安装好,进行必要的校准和调试。

2.在测量区范围内进行测量,记录下测量数据。

3.将测量数据输入到计算机中,进行数据处理和转换。

4.利用绘图软件,如AutoCAD等,根据测量数据绘制地形图。

5.对绘制的地形图进行必要的质量检验和审查,确保各项参数和数据正确无误。

2.3 土方量计算在进行CASS土方量计算时,需要进行如下操作:1.根据绘制的地形图,确定土方工程的量和位置。

2.通过计算机软件,如Excel等,进行土方量和体积的计算。

3.对计算得到的土方量和体积进行验证和修正。

4.完成土方量计算后,需要进行进度汇报和成本分析,以确定工程进度和工程成本。

3. 总结CASS地形图绘制和土方量计算是现代土木工程中不可或缺的技术手段,能够有效提高工程的质量和工作效率。

在进行CASS地形图绘制和土方量计算时,需要认真准备工作,并严格按照操作步骤进行操作,以确保工作的准确性和可靠性。

南方CASS绘制地形图

南方CASS绘制地形图

实验九用CASS绘制地形图(绘图过程涉及到一个数据文件(dat文件),文件地址:,不过这个文件是已经展点了的dwg文件,不用大家展点直接用!)一、实验目的用CASS自带数据进行地形图的绘制,以加深地形图内容的了解,熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种,这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下,路径为C:\cass70\demo\study.dwg(以安装在C盘为例)。

初学者可一步一步跟着做。

图2-1study.dwg图2-2“定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项,按左键,即出现如图2-2下拉菜单。

然后移至“定显示区”项,使之以高亮显示,按左键,即出现一个对话窗如图2-3所示。

这时,需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作,也可直接通过键盘输入,在“文件名(N):”(即光标闪烁处)输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开(O)”处,按左键。

这时,命令区显示:最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3执行“定显示区”操作的对话框图2-4选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项,按左键,即出现图2-4所示的对话框。

输入点号坐标数据文件名C:\CASS70\DEMO\STUDY.DAT后,命令区提示:读点完成!共读入106个点3.展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键,这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项,如图2-5所示,按左键后,便出现如图2-3所示的对话框。

图2-5选择“展野外测点点号”图2-6STUDY.DAT展点图输入对应的坐标数据文件名C:\CASS70\DEMO\STUDY.DAT后,便可在屏幕上展出野外测点的点号,如图2-6所示。

cass绘制地形图内业操作

cass绘制地形图内业操作

第三章测制地形图前面的章节已经介绍了CASS7.0作为一个综合性数字化测图软件的特点、功能和基本操作方法,这些内容是从整体上掌握CASS7.0是必不可少的。

而从本章开始我们将以专题应用为主线向您介绍CASS7.0在各项数字化测图与管理工作中的具体工作方法。

CASS7.0系统提供了“内外业一体化成图”、“电子平板成图”和“老图数字化成图”等多种成图作业模式。

本章主要介绍“内外业一体化”的成图作业模式。

本章根据数字化测图的特点介绍用CASS7.0测绘地形图的方法。

与CASS以前版本类似,内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等,最后利用CASS7.0绘制一幅地形图。

本章将用到CASS7.0本身提供的演示数据文件YMSJ.DAT,WMSJ.DAT,DGX.DAT。

通过本章的学习将学会以下内容: 1.数字化测图的准备工作(包括测区控制、碎部测量、测区分幅、人员安排等);2.绘制平面图;3.绘制等高线(绘制地形图);4.图形编辑(包括常用编辑、图形分幅、图幅整饰等);5.地形测图的基本技巧。

3.1 准备3.1.1 控制测量和碎部测量原则当在一个测区内进行等级控制测量时,应该尽可能多选制高点(如山顶或楼顶),在规范或甲方允许范围内布设最大边长,以提高等级控制点的控制效率。

完成等级控制测量后,可用辐射法布设图根点,点位及点之密度完全按需要而测设,灵活多变。

如图3-1所示,对整个9幅图2.25平方公里来说,总共布设了49个控制点,除去图幅外的点,平均每幅图最多5个控制点。

图3-1某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站图3-3 地物较多时可能要经常搬站在进行碎部测量时,对于比较开阔的地方,在一个制高点上可以测完大半幅图,就不要因为距离“太远”(其实也不过几百米)而忙于搬站,如图3-2所示。

对于比较复杂的地方,就不要因为“麻烦”(其实也浪费不了几分钟)而不愿搬站,要充分利用电子手簿的优势和全站仪的精度,测一个支导线点是很容易的,如图3-3所示。

cass基本作图

cass基本作图
选项,左键选择“多点砼房屋”,点击“OK” 按钮。命令区提示:
第一点: 点P/<点号>输入49,回车。 指定点: 点P/<点号>输入50,回车。 闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/ 边长交会B/回退U/点P/<点号>输入51,回车。 闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/ 边长交会B/回退U/点P/<点号>输入J,回车。
CASS作图
一、如何做一幅简单的地形图
-
1
1、定显示区
定显示区就是通过坐标数据文件中的最大、最小 坐标定出屏幕窗口的显示范围。 进入CASS7.0主界面,鼠标单击“绘图处理”下拉菜 单。按左键选择“定显示区”项。这时,需要输入坐 标数据文件名。在文件名(N):输入 C:\CASS70\DEMO\STUDY.DAT,单击打开。这时,命 令区显示: 最小坐标(米):X=31056.221,Y=53097.691 最大坐标(米):X=31237.455,Y=53286.090
-
8
点P/<点号>输入52,回车。 闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/ 边长交会B/回退U/点P/<点号>输入53,回车。 闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/ 边长交会B/回退U/点P/<点号>输入C,回车。 输入层数:<1>回车(默认输1层)。
-
9
(3)再作一个多点砼房。命令区提示:
Command: dd
输入地物编码:<141111>141111
第一点:点P/<点号>输入60,回车。
指定点:
点P/<点号>输入61,回车。
闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边

GPS-RTK地形图CASS绘图解析

GPS-RTK地形图CASS绘图解析

GPS RTK地形图CASS绘图一、准备工作1、数据传输,将外业采集的数据传输到计算机,可以用CASS软件或随机软件进行数据传输。

2、数据格式匹配,下载到计算机的数据的格式要符合CASS软件的要求,具体CASS 坐标数据格式下面再讲。

二、具体流程先将数据文件(.dat文件)放在桌面(后面都是以在桌面为路径)数据文件名保存为RTK实习地形图测量CASS7.0安装之后,我们就开始学习如何做图。

这一章我们以一个简单的例子来演示成图过程,用CASS7.0成图的作业模式有许多种,这里主要使用的是“点号定位”方式。

图2-4 选择测点点号定位成图法的对话框1.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“坐标定位”项,然后点击“点号定位”,按左键,即出现图2-4所示的对话框,点击打开。

命令区提示:读点完成! 共读入 106 个点3.展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键,这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项,如图2-5所示,按左键后,便出现如图2-3所示的对话框。

图2-5 选择“展野外测点点号”图2-6 STUDY.DAT展点图输入对应的坐标数据文件名如图后,便可在屏幕上展出野外测点的点号,如图2-6所示。

4.绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以方便编图。

我们先把左上角放大,选择右侧屏幕菜单的“交通设施”按钮,弹出如下图的界面。

图2-7 选择屏幕菜单“交通设施”通过“Next”按钮找到“平行等外公路”并选中,再点击“OK”,命令区提示:绘图比例尺 1:输入500,回车。

点P/<点号>输入92,回车。

点P/<点号>输入45,回车。

点P/<点号>输入46,回车。

点P/<点号>输入13,回车。

点P/<点号>输入47,回车。

点P/<点号>输入48,回车。

点P/<点号>回车拟合线<N>?输入Y,回车。

CASS软件绘制数字地形图的要点

CASS软件绘制数字地形图的要点
1概 述
种选 项 。

C A S S 在绘制等高线时 , 充分考虑到等高线通过地性线和断裂线时 数据位 : 是指单向传输数据的位数 , 数据代码通常 使用 A S C I I 码, 情况的处理 , 如陡坎 、 陡涯等。 C A S S能自动切除通过地物、 注记 、 陡坎的 般用 7 位或 8 位。 等高线 。 由于采用了轻量线来生成等高线 , C A S S 在生成等 高线后 , 文 在绘等高线之前, 必须先将野外测 的高程 校检位 : 校检位 , 又称奇偶校检位 , 是指数据传输时接在每个 7位 件大小比其它软件小了很多。 I ) Z i) , 然后在数字地面模型上生成等高线。一般 二进制数据信息后面发送的第八位 ,它是检查传输数据正确与否的方 点建立数字地面模型( 法 ,校检位通常有三种校检方式 : N O N E( 无校检 ) 、 E V E N( 偶校检 ) 及 情况下 ,由于地形条件的限制在外业采集的碎部点很难一7 欠性生成理 O D D ( 奇校检 ) 。 想的等高线 , 如楼顶上控制点。另外还因现实地貌的多样性和复杂性 , 2 选择 C A S S内业成 图的绘 制方式 自动构成的数字地面模型与实际地貌不太一致 ,这时可以通过修改三 在 内业成图时,依据草图对测绘仪器采集的点进行连接及赋予相 角网来修改这些局部不合理的地方。 应 的属性 , 此种方法称为草图法作业模式 , 在此种模式下 , 根据作业方 4 图形分幅 在图形分幅前 , 应作好分幅的准备工作。应了解您图形数据文件中 式的不同 , 分为“ 点号定位” 、 “ 坐标定位” 和“ 编码引导” 几种方法。 的最小坐标和最大坐标。注意 : 在C A S S 下侧信息栏显示的数学坐标和 2 . 1 点号定位成图法 : 鼠标点击绘制地物或地貌的图标 , 提示输入 点号 , 输入测点点号后 自动成图, 其操作步骤如下 : 测量坐标是相反的 , 即C A S S 系统 中前面的数为 Y坐标( 东方 向) , 后面 2 . 1 . 1 通过执行“ 绘图处理一展野外测定点号” 菜单命令, 导人坐标 的数为 x坐标( 北方 向) 。其操作步骤如下 : 4 . 1 将 鼠标移至“ 绘图处理” 菜单项 , 点击左键 , 弹出下拉菜单 , 选择 数据文件 , 在C A S S 绘 图区域内展点; 2 . 1 . 2 将“ 地物绘制菜单” 中的绘图 模式选择为“ 点号定位” ; 系统提示选择数据文件 : 用户需要选择展点所 “ 批量分幅 / 建方格网” , 命令区提示 : 请选择 图幅尺寸: ( 1 ) 5 0 " 5 0( 2 ) 5 0 * 4 0 用的坐标数据文件 ; 2 . 1 . 3 鼠标点击“ 地物绘制菜单” 中的绘制地物或地 ( 3 ) 自 定义尺寸4 . 2 输 入测 区一角 : 在 图形 左下 角点击 左键 。 貌的图标 ,系统提示输入点号 ; 2 . 1 4用户可以在命令窗 口直接输入点 号, 系统 自动在该点位上绘制图形; 2 . 1 . 5 用户可以在命令窗 口中输入选 4 . 3 输入测区另一角: 在图形右上角点击左键。 这样在所设目录下就产生了各个分幅图,自动以各个分幅图的左 项… P ’ , 实现“ 点号定位” 和“ 坐标定位” 的切换 。 2 . 2 坐标定位成图法 : 鼠标点击绘制地物或地貌的图标 , 提示输入 下 角 的 东 坐 标 和 北 坐 标 结 合 起 来 命 名 , 如 : “ 2 9 . 5 0 — 3 9 . 5 0 ” 、 坐标数据 , 用户可 以直接输入坐标也然也可以直接在图上选取 , 其操作 “ 2 9 . 5 0 — 4 0 . 0 0 ” 等。如果要求输入分幅图 目录名时直接回车 , 则各个分幅 步骤 如下 : 图自动保存在安装了 C A S S 7 . 0的驱动器的根 目录下 。选择“ 绘图处理 / 批量输出” ,在弹出的对话框 中确定输出的图幅的存储 目录 2 . 2 . 1 通过执行“ 绘图处理一展野外测定点号” 菜单命令 , 导入坐标 批量分幅 / 数据文件 , 在C A S S绘图区域内展点; 2 . 2 . 2将“ 地物绘制菜单” 中的绘图 名 , 然后确定即可批量输出图形到指定的目录。 结束 语 模式选择为“ 坐标定位” ; 2 . 2 _ 3鼠标点击“ 地物绘制菜单” 中的绘制地物 地形图测绘的内外业过程是—个繁复而又细致 的工作 ,需要有一 或地貌的图标 ,系统提示输入坐标数据 ; 2 . 2 4 对照外业绘制的草图, 连 接图面上的“ 展点” , 进行数字地 图的绘制( 用户可以在命令窗口中直接 定的工作经验积累和有经验的工作者进行指导 ,这样测绘工作人员才 输入坐标 , 也可以用鼠标直接在图面上拾取点 ) 。 能较 } 也 熟悉并掌握工作技巧;测绘人员必须结合前人及 自己总结的 2 . 3 编码引导成 图法 :通过编码文件来定义地物的属性和连接关 经验 , 并在工作 中 运用这些方法 , 才能不断地得到进步。 参考文献 系, 使用此方式成图, 需要输入引导文件和坐标 文件。编码引导文件是 1 1 郑杨琳、 唐秀蓉、 黄裕雄 , 数字测图软件应用技巧与制图质量控制叨. 用户根据“ 草图” 编辑生成的, 文件的每一行描绘一个地物 , 数据格式如 f 下: 伎 件扩展名为“ Y D ” ) : 山西建筑, 2 0 1 0 .

CASS地物及地貌的诠释

CASS地物及地貌的诠释

第三章地物和地貌的测绘第一节第二节第三节第四节测绘地物的一般原则地物的测绘等高线测绘地貌测绘第一节测绘地物的一般原则一、地物的分类:一类是自然地物(如河流、湖地物的分类:泊、森林等) ;另一类是经过人类物质生产活动改造了的人工地物(如房屋、道路、绿化物等)二、地物测绘方法:主要是将地物的形状特征地物测绘方法:点测定下来。

(地物轮廓转折点、交叉点、曲线上弯曲变换点、独立地物的中心点等)1、比例符号的测绘将实地物体的轮廓按测图比例尺缩小绘制在图上的符号。

如房屋、江河、果园等。

这些符号与地面上实际地物的形状相似,可以在图上量测地物的面积。

2、非比例符号当地物的轮廓很小,以致不能按测图比例尺缩小,但又很重要时,则需按规定的符号描绘在图上。

如测量的控制点、钻孔、电杆、独立石等。

有些比例符号和非比例符号会附着测图比例尺的不同可以互相转化的。

非比例符号在图上的位置,必须与实地位置一致,这些符号的定位点规定如下:1)、圆形、矩形、三角形等几何图形符号,在其图形的中心;2)、宽底符号(蒙古包、烟囱、独立石等),在底线中心;3)、底部为直角形的符号(风车、路标等),在直角的顶点);4)、几种图形组成的符号(气象站、雷达站、无线电杆等),在其下方图形的中心点或交叉点;5)、下方没有底线的符号(窑、亭、山洞等),在其下方两端点间的中心点。

3、半比例符号凡是长度能依比例,而宽度不能缩绘的狭长地物符号。

如铁路、高压线、围墙和栅栏等。

这些符号可以在图上量测地物的长度,但不能量测其宽度。

二、地物在地形图上的表示原则:地物在地形图上的表示原则:1、凡是能依比例尺表示的地物,则将它们水平投影位置的几何形状相似地描绘在地形图上,或是将它们的边界位置表示在图上,边界内再绘上相应的地物符号。

2、对于不能依比例尺表示的地物,在地形图上是以相应的地物符号表示在地物的中心位置上第二节地物的测绘地物分为:一、控制点类;二、居民地类;三、交通设施;四、管线设施;五、工矿设施;六、水系设施;七、地貌土质;八、植被;九、境界。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测绘工程系 马驰1
第3章 内业成图
1、业成图方法
“草图法”作业方式 “简码法”作业方式 野外Leabharlann 作简码1、CASS菜单与工具条
操作界 面主要 分为三 部分: •顶部下 拉菜单 •右侧屏 幕菜单 •工具条
“文件”菜单
本菜单主要用于控制文件的输入、 输出,对整个系统的运行环境进行 修改设定。
加入CASS环境
屋 屋围 坎 等 展 点 线
码码

坐方

分点
标位



2、CASS基本作图
CASS基本作图流程
1. 定显示区 2. 选择成图法 3. 展点 4. 绘平面图 5. 绘等高线 6. 加注记 7. 加边框 8. 绘图输出
数据文件
STUDY.DAT
生 成 的 地 图
1. 定显示区
通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范 围。【绘图处理】【定显示区】,打开数据文件 STUDY.DAT
【独立地物】【公共设施】用 69、70、71、72、97、98 分 别绘制路灯;【科文卫体】用 73、74 绘制宣传橱窗;【农 业设施】用 59 绘制不依比例肥气池。
【水系设施】【陆地要素】用 79 绘制水井。
【管线设施】【电力线】用 75、83、84、85 绘制地面上输 电线。
【植被园林】【林地】用 99、100、101、102 分别绘制果树 独立树;【耕地】用 58、80、81、82 绘制菜地(不拟合, 保留边界)。
【控制点】【平面控制点】用1、2、4分别生成埋石图根点。 (等级-点名:D121,D123,D135)
❖点号注记的删除 【编辑】【删 除】【实体所在 图层】
鼠标左键点取 任何一个点号的 数字注记,所有 展点注记被删除。生
当打开一幅由其他软件制作的地图后, 在进行编辑之前最好执行此项操作。 否则由于图块、图层等的缺失可能会 导致系统无法正常运行。
该功能将 CASS7.0 系统的图层、图块、 线型等加入到当前绘图环境中。
“工具”菜单
本菜单为编辑图形提供各种绘图工具。
“编辑”菜单
本菜单主要通过调用AutoCAD命令, 利用其强大丰富、灵活方便的编辑功 能来编辑图形。
输入92,45,46,13,47,48,回车。 拟合线<N>?输入 Y,回车。 1.边点式/2.边宽式<1>:回车 点 P/<点号>输入 19,回车。
4. 绘平面图(房屋1)
【居民地】【一般房屋】,选择“多点砼房屋”
输入49,50,51,J, 52,53,C,回车。
4. 绘平面图(房屋2)
【居民地】【一般房屋】,选择“多点砼房屋”
“检查入库”菜单
总体功能:进行图形的各种检 查以及图形格式转换。
“工程应用”菜单
总体功能:坐标查询、面积计算、 断面图绘制和土方量计算等。
“图幅管理”菜单
本菜单是用来建立数据库, 对图纸进行管理。
CASS屏幕菜单
CASS7.0在屏幕的右侧设置了“屏 幕菜单”,这是一个测绘专用交互 绘图菜单。
1、CASS菜单与工具条
“显示”菜单
在CASS中观察一个图形可以有许多 方法,掌握好这些方法,将提高绘 图的效率。特别是对对象的三维动 态显示,使视觉效果更加丰富多彩。
1、CASS菜单与工具条
“数据”菜单
数据进入CASS都要通过“数据” 菜单。本菜单包括了大部分CASS 面向数据的重要功能,如:
“土地利用”菜单
通过本菜单可绘制行政区界,生成图 斑等地类要素,对土地利用情况进行 统计和。
“等高线”菜单
通过本菜单可建立数字地面模型, 计算并绘制等高线或等深线,自动 切除穿建筑 物、陡坎、高程注记 的等高线。
“地物编辑”菜单
功能:主要对地物进行加工编 辑。内容丰富,手段多样,如 果灵活应用,将大大提 高制图 效率。
【交通设施】【其他道路】用 86、87、88、 89、90、91 绘制拟合的小路;用103、104、 105、106 绘制拟合的不依比例乡村路。
【地貌土质】【坡坎】用 54、55、56、57 绘 制拟合的坎高为1米的未加固陡坎;用 93、94、 95、96 绘制制不拟合的坎高为1米的加固陡坎。
4. 绘平面图(其它地物)
2. 选择成图法
【坐标定位】【点号定位】,打开点号坐标数据文件 STUDY.DAT
3. 展点
【绘图处理】【展野外测点点号】,提示“绘图比 例尺”,回车(1:500)或输入比例尺;然后打开对 应的坐标数据文件STUDY.DAT
4. 绘平面图(公路)
【交通设施】【公路】 选择“平行等外公路”
输入dd,回车,60, 61,62,a,用鼠标在 62点上侧一定距离处 点一下,4.5,63,j, 64,65,C,回车。 输入层数:<1>输入 2,回车。
4. 绘平面图(其它地物)
【居民地】【一般房屋】用 3、39、16 三点绘 制2层四点砖房屋;【垣栅】用 68、67、66 绘 制不拟合的依比例围墙;【普通房屋】用76、 77、78 三点绘制四点棚房。
主要包括坐标定位、文字注记方式 的选择,以及表示各种地物的图形 的确定。
工具条
两类工具条
上部的“标准工具条”(AutoCAD自带)
屏幕左侧的“CASS实用工具条”,(CASS常用功能)
当鼠标指针在这两个工具栏的某个图标上停留 一两秒钟,将出现该图标的在线提示。
1、CASS菜单与工具条
读取全站仪数据 输入测图精灵数据 手工输入原始数据
“绘图处理”菜单
本菜单主要包括展点、地图分幅、选 择图幅、比例尺等与绘图处理相关的 功能。
“地籍”菜单
本菜单主要用于数字地籍成图(包 括权属图、宗地图、地籍表格)的 绘制。
地籍是土地管理的基础,随着数字 化地图的兴起,建立城镇数字地籍 数据库的工作已经势在必行,而城 镇数字地籍调查测量则是建立城镇 地籍数据库的基础。
CASS实用工具条
察 加 重 批 线 坎 查 查 文 画 画画 画 画 键 展 绘 绘
看 入 新 量 型 高 询 询 字 多 四依 各 斜 盘 绘 制 制
实 实 生 选 换 查 指 距 注 点 点比 类 坡 交 图 电 道
体 体 成 取 向 询 定 离 记 房 房例 陡 、 互 根 力 路
编编

点与
相关文档
最新文档
