八位数字抢答器
八路智能抢答器设计
八路智能抢答器设计
一、概述
八路智能抢答器是一种在教室课堂上提出问题，学生用设置在课桌上
的发射器发出抢答信号，接收端实时识别收到的信号，并将收到的抢答信
号自动分配给对应的台数，从而实现抢答活动的目的，让学生更容易抢答，提高课堂参与度。
二、结构
发射器的功能：当学生按下按钮发送抢答信号时，发射器发出抢答信号，并将发送的数据编码，从而保证抢答信号不会被其他发射器的信号干扰。
接收端的功能：接收端接收来自各台发射器的抢答信号，识别信号，
并将收到的抢答信号分配给对应的台数，然后由接收端输出给抢答指示灯。
抢答指示灯的功能：抢答指示灯接收来自接收端的信号，控制灯的开关，来指示哪一台学生发出了抢答信号。
三、电路
发射器：发射器主要由发射管、指示灯、MCU(微控制器)、发射器模
块等组成，其中MCU负责编码抢答信号，发射模块负责将抢答信号发射出去。
基于FPGA的八位数字抢答器

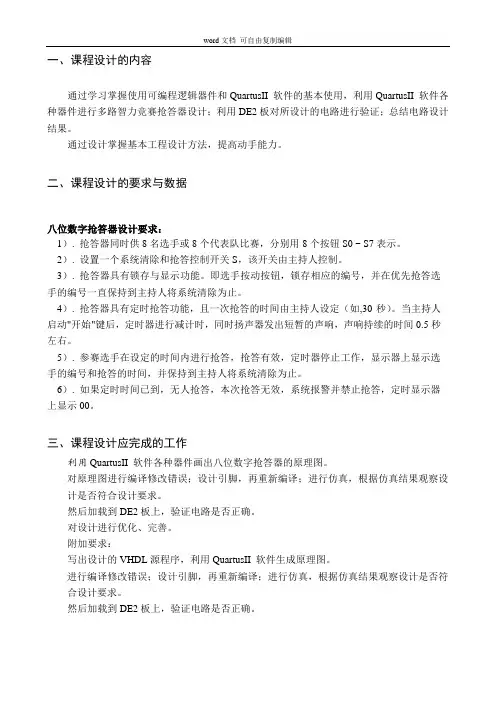

一、课程设计的内容通过学习掌握使用可编程逻辑器件和QuartusII 软件的基本使用，利用QuartusII 软件各种器件进行多路智力竞赛抢答器设计；利用DE2板对所设计的电路进行验证；总结电路设计结果。
通过设计掌握基本工程设计方法，提高动手能力。
二、课程设计的要求与数据八位数字抢答器设计要求：1）. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2）. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3）. 抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。
4）. 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如,30秒）。
当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
5）. 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6）. 如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。
三、课程设计应完成的工作利用QuartusII 软件各种器件画出八位数字抢答器的原理图。
对原理图进行编译修改错误；设计引脚，再重新编译；进行仿真，根据仿真结果观察设计是否符合设计要求。
然后加载到DE2板上，验证电路是否正确。
对设计进行优化、完善。
附加要求：写出设计的VHDL源程序，利用QuartusII 软件生成原理图。
进行编译修改错误；设计引脚，再重新编译；进行仿真，根据仿真结果观察设计是否符合设计要求。
然后加载到DE2板上，验证电路是否正确。
四、课程设计进程安排序号设计各阶段内容地点起止日期１熟悉QuartusII 软件，掌握QuartusII 软件的基本使用实验2号楼2142007－11－26上午2 根据设计要求进行方案设计，利用基本器件用笔画出基本原理图，给老师检修实验2号楼2142007－11－26下午至273 利用QuartusII 软件进行设计，画出原理图。
八路抢答器的工作原理
八路抢答器的工作原理
八路抢答器是一种电子竞赛或考试中常用的设备，它可以实现抢答功能。
其工作原理通常如下：
1. 光电转换：首先，每个参与者手中配有一个按钮或者类似的触发装置，当参与者准备抢答时，会按下按钮，触发开关。
2. 信号传输：按下按钮后，开关会产生一个电信号，这个信号会通过导线或者无线方式传输到抢答器的中控主机。
3. 中控主机接收信号：抢答器的中控主机会接收到参与者按下按钮所产生的信号。
这个主机通常是一个集成了电子设备的中央控制器，能够接收和处理多个信号。
4. 判定和显示：中控主机会根据接收到的信号，判断哪个参与者先按下按钮。
一般来说，中控主机会根据信号的到达时间先后来判定抢答顺序，并在显示屏上显示相应的抢答者编号。
5. 继电器操作：中控主机在判定完抢答顺序后，会通过一组继电器或者其他电子元件来操作抢答结果的显示。
通常，第一个按下按钮的参与者会被优先显示抢答成功。
总之，八路抢答器的工作原理主要是通过信号的传输、接收和处理来实现抢答者顺序的判定和结果的显示。
这种设备可以在公平、公正的基础上，提高比赛或考试的效率和准确性。
八路数码抢答器课件
03
软件编程与实现
深入阐述了八路数码抢答器的软件编程方法，包括编程语言的选择、程
序结构的设计、功能的实现等，并提供了相应的代码示例和程序流程图。
课程收获与感悟
理论与实践相结合
通过本课程的学习，我深刻体会到了理论与实践相结合的重要性。只有将理论知识应用到实际项目中，才能真正掌握 和理解其中的精髓和要点。
设计思路与方案
01
02
03
需求分析
明确八路数码抢答器的功 能需求，包括抢答、显示、 复位等。
设计思路
根据需求，提出基于单片 机控制的八路数码抢答器 设计方案。
方案比较
对比不同设计方案，选择 最优方案进行实施。
硬件电路设计
控制器选择
选用合适的单片机作为控制器 ，如AT89C51等。
输入电路设计
设计八路输入电路，接收来自 八个按钮的抢答信号。
对未来学习的建议与展望
深入学习电子技术
为了更好地掌握八路数码抢答器的设计和实现技术，我建 议自己在未来继续深入学习电子技术相关知识，包括模拟 电路、数字电路、嵌入式系统等。
拓展应用领域
除了用于教学和竞赛外，八路数码抢答器还可以应用于其 他领域，如会议系统、智能家居等。因此，我希望在未来 能够拓展其应用领域，探索更多的可能性。
电源不稳定
可能是电源电路元件损坏或电源电压 过高/过低，可以更换电源电路元件 或调整电源电压。
05
八路数码抢答器的应用与拓展
抢答器在比赛中的应用
知识竞赛
体育比赛
在各类知识竞赛中，八路数码抢答器 能迅速、准确地判断出第一个按下按 钮的选手，确保比赛的公正性。
在体育比赛中，抢答器可用于起跑、 发令等环节，确保比赛的顺利进行。
8路智能抢答器
一、作品介绍1、基本功能①抢答器同时供8名选手，分别用8个按钮S0 ~ S7表示。
②设置一个系统清除和抢答控制开关S，该开关由主持人控制。
③抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在七段数码管上显示选手号码。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
2、扩展功能①抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如20秒）。
当主持人启动"开始"键后，定时器进行减计时。
如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。
②设置一个计分电路，具有加减分功能，加减分以10分为基准，并在数码管上显示得分情况。
二、系统工作1、电源部分①、原理输入交流220V通过电压变压器，再通过桥式整流电路和极性电容滤波，在固定式三端稳压器的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。
此直流电压经过三端稳压器的稳压和其后的极性电容滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。
②、测试结果1、不接负载时2、抢答器部分①、原理当开关S置于闭合时，RS触发器的R、S端均为0，4个触发器输出置0，使74LS148的优先编码工作标志端（图中5号端）＝0，使之处于工作状态。
当开关S置于断开时，抢答器处于等待工作状态，当有选手将抢答按键按下时（如按下S5），74LS148的输出经RS锁存后，CTR=1,RBO(图中4端) =1，七段显示电路74LS48处于工作状态，4Q3Q2Q=101,经译码显示为“5”。
此外，CTR＝1，使74LS148 优先编码工作标志端（图中5号端）＝1，处于禁止状态，封锁其他按键的输入。
当按键松开即按下时，74LS148的此时由于仍为CTR＝1，使优先编码工作标志端（图中5号端）＝1，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。
8路抢答器设计(含完整图)
数字电路课程设计报告8路数字抢答器1.概述抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
另外设置系统清除开关一个，该开关由主持人控制。
抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在七段数码管上显示选手号码。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清零为止。
当主持人按下清除键后，参赛选手可以进行抢答，同时倒计时电路开始倒计时，抢答有效时，红灯亮，倒计时停止，显示器上显示选手的编号，并保持到主持人将系统清零为止。
2、8路数字抢答器各主要芯片介绍2.1、74LS14874LS148是一个8线—3线优先编码器。
74LS148外部管脚图、真值表如图所示：图一 74ls148 真值表由表不难看出，在0=S 电路正常工作状态下，允许70~I I 当中同时有几个输入端同时为低电平，即有编码输入信号。
7I 的优先权最高，0I 的优先权最低。
当07=I 时，无论其它输入端有无输入信号（表中以x 表示），输出端只给出7I 的编码，即000012=Y Y Y ，当74LS148的功能表输 入输 出S0I 1I 2I 3I 4I 5I 6I 7I2Y 1Y 0Y S Y EX Y1 0 0 0 0 0 0 0 0 0 x x x x x x x x 1 1 1 1 1 1 1 1 x x x x x x x 0 x x x x x x 0 1 x x x x x 0 1 1 x x x x 0 1 1 1 x x x 0 1 1 1 1 x x 0 1 1 1 1 1 x 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 0 0 1 0 0 0 1 1 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 0U CC Y EX Y S I 3 I 2 I 1 I 0 Y 0I 4I 5I 6I7S Y 2Y 1GND 图２ 74LS148管脚图16 9 74LS148 1 80167==I I 、时，无论其它输入端有无输入信号，只对6I 编码，即输出为001012=Y Y Y 。
课程设计8位数字抢答器(电路图、实验报告都有)
课程设计课程名称_电子技术综合设计与实践题目名称8位数字抢答器学生学院自动化学院专业班级网络工程04班学号**********学生姓名吕国鸿指导教师王春茹2008年11 月23日广东工业大学课程设计任务书题目名称8位数字抢答器学生学院自动化学院专业班级网络工程04班姓名吕国鸿学号3106001476一、课程设计的内容设计一个8位数字抢答器。
二、课程设计的要求与数据设计要求包括：1. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3. 抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。
4. 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如,30秒）。
当主持人启动"开始"键后，定时器进行减计时。
5. 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6. 如果定时时间已到，无人抢答，本次抢答无效，系统通过一个指示灯报警并禁止抢答，定时显示器上显示00。
三、课程设计应完成的工作1. 利用各种电子器件设计8位数字抢答器；2. 利用DE2板对所设计的电路进行验证；3. 总结电路设计结果，撰写课程设计报告。
四、课程设计进程安排五、应收集的资料及主要参考文献[1] 陈永浦. 数字电路基础及快速识图[M]. 人民邮电出版社, 2006. 275-277.[2] 侯建军. 数字电路实验一体化教程[M]. 北京清华大学出版社, 2005. 77[3] 范文兵. 数字电子技术基础[M]. 北京清华大学出版社, 2008.发出任务书日期： 2008 年 11 月 24 日指导教师签名：计划完成日期： 2008 年 11 月 28 日基层教学单位责任人签章：主管院长签章：1 设计任务目的及要求1.1 设计目的通过课程设计，对数字逻辑的基本内容有进一步的了解，特别是时序逻辑电路的设计。
CD4511八路抢答器实验报告 -
...................................................................1.1课题研究的相关背景 (1)1.2选题的目的和意义 (1)1.3课题研究的内容 (2)1.4抢答器目前存在的主要问题 (3).................................42.1 抢答器的系统功能简介 (4)2.2 抢答器的工作原理简介 (4)2.3 抢答器系统的需求分析 (5)2.4 抢答器的工作流程 (5)2.5 抢答器的工作过程 (6).............................7 3.1 抢答器设计中的数字编码电路 (7)3.2 抢答器设计中的译码/优先/锁存电路 (9)3.3 抢答器设计中的数码显示电路 (13)3.4 抢答器设计中的报警电路 (15).............................18 4.1 抢答器工作原理电路图 (18)4.2 抢答器实物电路图 (20)............................................21随着科技的日新月异，促使人们开始学科学、学技术、学知识。
抢答器是一个机关学校开展智力竞赛活动必不可少的设备，广泛应用于学校、教育部门、企事业工会组织、俱乐部等单位组织举办各种知识、技术竞赛及文娱活动时作抢答使用。
八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及报警电路。
抢答器数字优先编码电路由 D1-D12 组成，实现数字的编码。
CD4511 是一块含 BCD-7 段锁存/译码/驱动电路于一体的集成电路。
抢答器报警电路由NE555 接成音多谐振荡器构成。
抢答器数码显示电路由数码管组成，输入的BCD 码自动地由 CD4511 内部电路译码成十进制数在数码管上显示。
经过布线、焊接、调试等工作的八路数字智能抢答器成形，更具有实用性。
CD4511 数码显示电路报警电路数字编码电路第1章绪论在这个竞争激烈的社会中，知识竞赛，评选优胜，选拔人材之类的活动愈加频繁。
52单片机 八路抢答器
1. 简介52单片机八路抢答器是一种基于52单片机的抢答系统。
它通过连接八个抢答器和主控板，实现了抢答互动的功能。
这个文档将介绍该抢答器的硬件设计、软件设计以及使用方法。
2. 硬件设计2.1 抢答器设计抢答器由按钮、LED指示灯和蜂鸣器组成。
按下按钮后，LED指示灯亮起，蜂鸣器发出声音表示抢答成功。
抢答器与主控板通过信号线连接。
2.2 主控板设计主控板由52单片机、LCD显示屏和八个抢答器接口组成。
它负责控制抢答流程、显示抢答结果以及与抢答器进行通信。
3. 软件设计3.1 抢答流程设计抢答流程分为三个阶段：准备阶段、抢答阶段和显示阶段。
在准备阶段，主控板初始化系统，并等待开始信号。
在抢答阶段，主控板读取抢答器按键状态，记录第一个按下按钮的抢答器编号，并发出抢答成功信号。
在显示阶段，主控板向LCD屏幕显示抢答器编号和抢答结果。
3.2 通信协议设计主控板与抢答器之间使用简单的串口通信进行数据交换。
协议格式为：开始标志位 + 抢答器编号 + 结束标志位。
开始标志位和结束标志位用于标识数据的开始和结束。
3.3 主控板软件实现在主控板软件中，使用C语言编写了以下功能模块：初始化系统、串口通信、抢答流程控制、LCD显示控制和中断处理。
每个模块通过函数调用的方式进行交互，实现了抢答系统的功能。
4. 使用方法使用52单片机八路抢答器的方法如下： 1. 连接抢答器和主控板，确保电路接线正确。
2. 上传主控板软件到52单片机。
3. 按下主控板上的开始按钮，启动抢答系统。
4. 抢答器的LED指示灯亮起后，用户可以按下按钮进行抢答。
5. 主控板将抢答器编号和抢答结果显示在LCD屏幕上。
5. 注意事项使用52单片机八路抢答器时需要注意以下事项： - 确保电路接线正确，避免短路或连接错误。
- 注意抢答器和主控板的电源供应，避免电压不稳或过高。
- 在固件升级或维修时，断开电源并小心操作，防止损坏设备。
- 遵循使用手册中的操作指南，避免不正确的使用方法导致系统故障。
8路抢答器电路设计
8路抢答器电路设计一、前言抢答器是一种常见的电子竞赛设备，它可以用于各种比赛中，如知识竞赛、游戏竞赛等。
本文将介绍一种8路抢答器电路设计方案。
二、电路原理8路抢答器电路主要由以下部分组成：1. 信号发生器：用于产生触发信号，触发抢答器工作。
2. 抢答器控制模块：用于控制抢答器的工作状态，包括开始、停止、重置等功能。
3. 抢答器显示模块：用于显示哪个选手先按下了按钮。
4. 按钮模块：每个选手都有一个按钮，用于按下后触发抢答器工作。
三、硬件设计1. 信号发生器信号发生器可以采用 NE555 定时器芯片来实现。
NE555 可以产生稳定的方波信号，频率可通过改变 RC 确定。
在本设计中，我们将频率设置为 1kHz。
此外，在输出端加上一个 NPN 晶体管来放大输出信号，并驱动后面的控制模块和显示模块。
2. 抢答器控制模块控制模块采用 AT89C2051 单片机来实现。
AT89C2051 是一种低功耗、高性能的 8 位 CMOS 微控制器，具有 2K 字节的 Flash 可编程存储器、128 字节的 RAM 和 15 个 I/O 引脚。
在本设计中，我们将使用其中的定时器和外部中断功能。
定时器用于计时选手按下按钮到触发信号到达控制模块的时间差，以确定哪个选手先按下了按钮。
外部中断用于检测选手是否按下了按钮。
3. 抢答器显示模块显示模块采用共阳极数码管来实现。
由于本设计只需要显示哪个选手先按下了按钮，因此只需要一个数码管即可。
同时，为了方便区分哪个选手是第几名，我们在数码管前面加上一个 LED 灯来指示当前是第几名选手。
4. 按钮模块按钮模块采用常闭型按钮开关来实现。
每个选手都有一个按钮开关，当选手按下自己的按钮后，抢答器就会开始工作。
四、软件设计1. AT89C2051 端口配置在软件设计之前，需要先配置 AT89C2051 的端口。
由于本设计使用了定时器和外部中断功能，因此需要配置相应的引脚。
具体配置如下：P1.0：用于控制信号发生器的触发信号输出。
八路数字抢答器总结
八路数字抢答器总结引言八路数字抢答器是一种用于抢答游戏的设备，主要用于学校、培训机构以及各类知识竞赛活动中。
本文将对八路数字抢答器进行总结，包括其原理、特点以及使用场景等方面。
一、原理八路数字抢答器的原理是基于无线电频率以及数字通信技术。
抢答器主要由一个中央控制器和多个答题器组成。
中央控制器负责接收并处理答题器发送的信号，然后将结果显示在中央控制面板上。
在抢答游戏开始之前，中央控制器发送一个特定的信号给所有的答题器，以同步它们的工作状态。
当参与者按下答题器上的按钮时，答题器会发送一个包含答题者编号的信号给中央控制器。
中央控制器收到信号后，根据设定的规则进行判断，并在中央控制面板上显示答题者编号。
二、特点八路数字抢答器具有以下特点：1.无线通信：八路数字抢答器采用无线通信，避免了使用传统有线连接所带来的限制。
参与者可以自由移动并在任何角落使用抢答器进行抢答。
2.多人同时抢答：八路数字抢答器支持多人同时抢答，最多可连接8个答题器。
这使得抢答游戏更具竞争性和互动性，能够激发参与者的学习兴趣和积极性。
3.反应迅速：八路数字抢答器的信号传输速度快，中央控制器能够迅速收到答题器发送的信号并作出响应，减少了延迟时间，确保了抢答游戏的公平性和准确性。
4.操作简便：八路数字抢答器的操作简单易懂，答题器上只有一个按钮，参与者按下按钮即可提交答案。
中央控制器和答题器之间的配对也非常简单，只需按下配对按钮即可完成连接。
三、使用场景八路数字抢答器广泛应用于各类抢答游戏和竞赛活动中，特别适合以下场景：1.学校课堂：教师可以通过八路数字抢答器增加课堂趣味性和互动性，激发学生的学习兴趣和积极性。
同时，抢答器还能够帮助教师了解学生的掌握情况，评估教学效果。
2.培训机构：培训机构可以利用八路数字抢答器进行知识竞赛活动，以增加学员之间的竞争和互动，提高学员的学习积极性和自主学习能力。
3.大型知识竞赛活动：八路数字抢答器可以应用于大规模知识竞赛活动中，如智力竞赛、电视真人秀等。
八路抢答器毕业论文
八路抢答器毕业论文一、引言在当今社会，抢答器已成为各种竞赛和娱乐活动中的重要设备。
通过使用抢答器，可以公平、公正、有效地确定第一位回答问题的参赛者或队员。
本毕业论文旨在设计和实现一个八路抢答器，以解决现有抢答器系统的一些问题，并提高其性能。
二、系统设计1、总体结构：本系统主要由电源模块、控制模块、抢答模块和显示模块组成。
电源模块负责提供稳定可靠的电源；控制模块负责整个系统的控制和协调；抢答模块负责检测抢答信号并传递给控制模块；显示模块负责显示抢答结果和相关信息。
2、硬件选择：本系统采用单片机作为控制核心，利用其丰富的I/O 端口和内部定时器资源来实现系统的控制和检测。
同时，选用LED显示屏作为显示设备，以直观地展示抢答结果和相关信息。
3、软件设计：本系统的软件设计采用C语言编写，主要包括初始化、控制、检测和显示等功能。
通过编写程序，实现单片机对抢答模块和显示模块的有效控制。
三、实现过程1、硬件搭建：根据系统设计，选择合适的单片机、LED显示屏、按键开关等硬件设备进行搭建。
2、软件开发：然后，利用Keil软件编写单片机程序，实现对抢答模块和显示模块的控制。
在编写过程中，需不断调试和优化程序，确保系统的稳定性和可靠性。
3、联机调试：将编写好的程序下载到单片机中，进行实际运行测试。
通过多次测试和调整，确保系统的各项功能都能正常运行。
四、结果分析通过实际测试和运行，本八路抢答器系统表现出了良好的性能。
具体优点如下：1、快速响应：本系统能够快速响应按键信号，有效避免了抢答者之间的冲突。
2、稳定性高：本系统采用了单片机作为控制核心，具有较高的稳定性和可靠性。
3、可视化界面：本系统的LED显示屏可以直观地展示抢答结果和相关信息，方便观众和裁判查看。
4、可扩展性强：本系统采用了模块化设计，方便进行功能扩展和升级。
五、结论与展望本毕业论文成功设计和实现了一个八路抢答器系统。
该系统具有快速响应、高稳定性、可视化界面和可扩展性强等优点。
具有定时功能的八路数显抢答器的设计
具有定时功能的八路数显抢答器的设计设计要求：1.具备定时功能，能够按照设定的时间进行倒计时。
2.数显抢答器需要能够实时显示倒计时时间。
3.具备多个用户抢答的功能，能够判断抢答的先后顺序。
4.具备抢答正确与否的判断功能，能够显示抢答结果。
5.具备抢答器控制功能，能够开始、暂停、重置倒计时和抢答流程。
元件准备：1.八位数码管：用于显示倒计时时间和抢答结果。
2.MCU（单片机）：用于控制整个抢答器的功能。
3.开关电源：用于提供电力供应。
4.数字按键：用于设置倒计时时间。
5.按钮开关：用于控制倒计时和抢答流程。
电路设计：1.将开关电源连接到MCU和八位数码管上，以提供电力供应。
2.将MCU与八位数码管连接起来，用于控制数码管的显示。
3.将数字按键与MCU连接，用于设置倒计时时间。
4.将按钮开关与MCU连接，用于控制倒计时和抢答流程。
代码设计：1.在MCU上编写程序，实现倒计时功能。
使用定时器模块来实现倒计时的准确计时。
2.编写程序，实现数码管的显示功能。
将倒计时时间转化为数码管能够显示的格式，并将其显示在数码管上。
3.编写程序，实现用户抢答的功能。
使用中断模块来监听用户的抢答请求，并根据抢答时间判断抢答的先后顺序。
4.编写程序，实现抢答结果的显示功能。
根据抢答的先后顺序和答案的正确与否，在数码管上显示抢答结果。
5.编写程序，实现抢答器控制功能。
根据按钮开关的操作来控制倒计时和抢答流程的开始、暂停和重置。
工作流程：1.设置倒计时时间：使用数字按键来设置倒计时时间。
2.启动抢答器：按下按钮开关，开始倒计时。
3.倒计时：数码管显示剩余时间，直到倒计时结束。
4.抢答：用户按下抢答按钮，抢答器记录抢答的时间和用户。
5.判断抢答先后顺序：根据抢答的时间，判断抢答的先后顺序。
6.判断答案正确与否：根据用户的抢答结果与正确答案进行比较，判断抢答结果的正确与否。
7.显示抢答结果：在数码管上显示抢答结果。
8.抢答器控制：根据按钮开关的操作，控制抢答器的开始、暂停和重置。
经典八路智能抢答器毕业设计资料
摘要课程设计方案书方案2抢答器的系统概述1.1 系统的主要功能简介八路智能抢答器的主要功能有如下三点：1. 可同时供8名选手参加比赛，其相应的编码分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应。
2.给主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。
3.抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号，同时扬声器给出音响提示。
1.2抢答器的工作原理简介如图2-1所示为抢答器的结构框图。
电路完成了基本的抢答功能，即开始抢答后，当选手按动抢答键时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。
而报警电路则是起到提示作用。
其工作原理为：接通电源后，当主持人按下复位键，宣布"开始"抢答器工作。
选手即可开始抢答，当选手按下抢答键后，抢答器完成：编码、优先锁存、译码、数码显示。
当一轮抢答之后，只有主持人按下复位键，才能进行下一轮抢答，否则抢答无效。
图2-1 抢答器结构框图1.3 抢答器系统的需求分析1、在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效。
2、可以显示是哪位选手有效抢答，正确按键后有讯响声。
3、按键锁定，在有效状态下，按键无效非法。
4、只有主持人按下复位键，下一轮抢答才能开始进行。
1.4 抢答器的工作流程抢答器的基本工作原理:在上电之后，系统开始运行，在抢答过程中，会有多个信号同时或不同时送入主电路中，抢答器内部电路和CD4511集成芯片会开始工作，并识别、记录第一个号码。
在整个抢答器工作过程中，编码电路、优先\锁存\译码电路、显示电路、报警电路都会运行。
抢答器的工作流程分为正常抢答流程、主持人复位等几部分，如图2-2所示。
图2-2 抢答器的工作流程1.5 抢答器的工作过程1、开始上电之后，主持人按复位键，抢答开始。
如有选手按下抢答键，报警电路会发出讯响声，并且数码显示电路上会显示成功抢答的选手的编号。
八路抢答器原理
八路抢答器原理
八路抢答器是一种通过电子设备实现的自动化抢答系统。
它的原理如下：
1. 主持人通过控制终端设置题目及答题时间，并通过系统控制设备启动抢答流程。
2. 在抢答器中，每个参与者都配备了一个按钮式的抢答器设备，其底部带有一个触点。
3. 当主持人发出抢答信号后，参与者需要按下自己手中的抢答器设备，此时会闭合触点。
4. 八路抢答器主控系统会检测到参与者抢答设备的触点闭合，并立即记录下按下抢答器的参与者的编号。
5. 在设置的答题时间内，不断有参与者抢答，八路抢答器系统会根据参与者按下抢答器按钮的先后顺序，记录下对应的参与者编号。
6. 当答题时间结束后，主控系统会停止接收任何抢答信号，并根据参与者抢答器的触点闭合的先后顺序，确定第一位抢答者。
7. 主持人可以通过查询八路抢答器系统的记录，得知所有参与者按下抢答器按钮的时间顺序，并宣布第一位抢答者。
八路抢答器通过简单的电路原理和系统管理，实现了参与者之间的公平竞争和抢答顺序的准确记录。
基于单片机的8路抢答器的设计
基于单片机的八路抢答器设计方案第一章抢答器设计功能分析1.1 数字抢答器的概述对于抢答器我们大家来说都不陌生, 它是用于很多竞赛场合, 真正实现先抢先答, 让最先抢到题的选手来回答问题。
抢答器不仅考验选手的反应速度同时也要求选手具备足够的知识面和一定的勇气。
选手们都站在同一个起跑线上, 体现了公平公正的原则。
1.2 设计任务与要求1.基本要求:给主持人设置一个开关, 用来控制系统的清零（编号显示数码管灭灯）和抢答器的开始。
抢答器具有数据锁存和显示的功能。
抢答开始后, 若有选手按动抢答器按钮, 编号立即锁存, 并在LED数码上显示选手的编号, 同时扬声器给出音响提示。
此外, 要封锁输入电路, 禁止其他选手抢答。
1.发挥部分:2.抢答器具有定时抢答的功能, 且一次抢答的时间可以由主持人设定（如30秒）。
当节目主持人启动“开始”键后, 要求定时器立即减计时, 并用显示器显示, 同时扬声器发出短暂的声响, 声响持续时间0.5秒左右。
3.参加选手在设定的时间内抢答, 抢答有效, 定时器停止工作, 显示器上显示选手的编号和抢答时刻的时间, 并保持到主持人将系统清零为止。
如果定时抢答的时间已到, 却没有选手抢答时, 本次抢答无效, 系统短暂报警, 并封锁输入电路, 禁止选手超时后抢答, 时间显示器上显示00。
选手如果在主持人按开始键之前违规抢答, 系统报警, LED显示违规选手号码和FF, 直到主持人按下停止键。
第二章抢答器方案论证抢答器的实现方式有种多样, 通过纯电子器件搭建电路实现, 如优先编码器, 锁存器, 555定时器译码器等, 纯电子器件实现没有软件参与, 调试简单, 但是它不易于扩展和修改, 而且电路结构复杂, 调试困难电子, 电子器件管脚很多, 实际搭建起来费时费力, 焊接很容易出错。
于是, 我想到了用单片机实现。
单片机体积小价格低, 应用方便, 稳定可靠。
单片机将很多任务交给了软件编程去实现, 大大简化了外围硬件电路, 使外围电路的实现简单方便。
八路抢答器实验报告
八路抢答器的实验报告一、设计题目八路抢答器设计二、设计要求1.设计一个竞赛抢答器, 可同时供8名选手或者8个代表队参加比赛, 他们的编号分别是 1.2.3.4.5.6.7、8, 各用一个抢答器的按钮, 按钮的编号与选手的编号相对应。
2.给节目主持人设计一个控制开关, 用来控制系统的清零和抢答开始。
3.抢答器具有数据锁存、显示的功能和声音提示功能。
抢答开始后, 若有选手按动按钮, 编号立即锁存, 在数码管上显示选手的编号, 并有声音提示。
此外, 要封锁其他选手抢答。
优先抢答的选手的编号一致保持到主持人将系统清零为止。
三、设计思路工作原理为:接通电源前, 抢答按钮与清零按钮都未按下。
接通电源后, 主持人清除开关处于工作状态, 抢答器处于工作状态, 编号显示器显示为0, 蜂鸣器未鸣响（为方便控制, 电路设计为清除开关按下时是清零状态, 未按下时为工作状态）。
等一轮抢答完成后（七段数码管显示出优先抢答队员编号, 并蜂鸣器鸣响）, 主持人将清零开关按下数码管清为零, 蜂鸣器停止鸣响。
然后先后把各队员抢答按钮与主持人清零按钮复位。
即可进入下一轮抢答。
原理为：电路中清零按钮控制D触发器集成块74LS175清零端低电平输入, 按下时清零端输入为低电平（清零端低电平有效）, 未按下时输入高电平。
清零后D 触发器集成块74LS175 Q`端输出全变为高电平, 使编码器74HC147（有效输入电平为低电平）无有效低电平输入, 七段数码管上显示为0。
抢答时, 队员按下抢答按钮的时间有先后次序, 电路中每个抢答按钮连接一个D触发器, 当一抢答按钮按下后其对应的触发器锁存住信号, Q`端输出有效低电平, 同时通过反馈电路使D触发器集成块得脉冲信号终止输入, 从而使其他D触发器停止工作, 抢答后也无法锁存。
达到有先输入有先锁存功能。
原理为：根据与门功能特点：只要有一低电平输入输出即为低电平。
当D触发器集成块74LS175输出端输出一有效低电平后, 电路中第7个与门U15A输出即为低电平, 而U15A输出信号又与555触发器构成的多谐振荡器输出信号相与, 因此只要U15A输出低电平, 多谐振荡器产生的脉冲就无法输入, 只有当D触发器集成块74LS175输出端输出全为高电平时脉冲才正常输入, 各D触发器正常工作。
8路数字抢答器实验报告
8路数字抢答器实验报告8路数字抢答器实验报告引言：数字抢答器是一种用于测验、竞赛或教学中的设备，它能够迅速准确地记录参与者的抢答顺序。
本实验旨在设计并制作一个8路数字抢答器，并测试其功能和性能。
一、实验目的本实验的目的是：1. 学习数字电路的基本原理和设计方法；2. 掌握数字抢答器的设计和制作过程；3. 了解数字抢答器的工作原理和性能。
二、实验原理本实验基于数字电路的基本原理和设计方法。
数字抢答器由多个模块组成，包括信号输入模块、计数器模块和显示模块。
信号输入模块负责接收参与者的抢答信号，计数器模块负责记录抢答顺序，显示模块用于显示当前的抢答顺序。
三、实验材料和设备本实验所需材料和设备包括：1. 集成电路：包括逻辑门、计数器等；2. 电阻、电容等元器件；3. 面包板、导线等实验器材；4. 电源、示波器等测试设备。
四、实验步骤1. 确定抢答器的功能需求和设计规格；2. 根据设计规格，选择合适的集成电路和元器件；3. 将选定的集成电路和元器件按照电路图连接在面包板上；4. 使用示波器等测试设备对电路进行测试和调试；5. 测试抢答器的功能和性能，包括抢答顺序的准确性和显示的稳定性。
五、实验结果与分析经过测试和调试，本实验成功设计并制作了一个8路数字抢答器。
在实际使用中，抢答器能够准确记录参与者的抢答顺序，并通过显示模块显示当前的抢答顺序。
抢答器的性能稳定可靠，能够满足实际使用的需求。
六、实验总结通过本实验，我们学习了数字电路的基本原理和设计方法，掌握了数字抢答器的设计和制作过程。
实验中，我们遇到了一些困难和问题，但通过不断的尝试和调试，最终成功完成了实验目标。
通过实验，我们深刻体会到了理论与实践的结合，加深了对数字电路的理解和应用能力。
七、实验改进和展望在实验过程中，我们发现抢答器的设计和制作还存在一些不足之处。
例如，抢答器只能记录抢答顺序，不能记录抢答者的姓名或其他信息。
因此，我们可以进一步改进抢答器的功能，使其能够满足更多的使用需求。
八位抢答器电路设计原理
八位抢答器电路设计原理
1. 按键输入，八位抢答器需要设计合适的按键输入电路，以便用户按下按钮时能够产生相应的电信号。
这可能涉及到按钮开关、稳定器电路和去抖动电路等。
2. 信号处理，按键输入的电信号需要经过信号处理电路，以确保稳定的逻辑电平输出。
这可能包括使用触发器、反相器和逻辑门等元件来处理输入信号。
3. 逻辑控制，在抢答器中，需要设计适当的逻辑电路来实现多人抢答的控制逻辑。
这可能包括使用多路选择器、计数器和状态机等元件来控制抢答的顺序和逻辑。
4. 显示和输出，设计中还需要考虑如何显示抢答结果，通常会使用LED灯或数码管来显示抢答的结果。
此外，还需要设计输出电路，将抢答结果输出到外部设备或系统中。
5. 微处理器控制（可选），在一些高级的抢答器设计中，可能会使用微处理器来实现更复杂的控制逻辑和功能，例如记录抢答时间、统计正确率等。
总的来说，八位抢答器的设计原理涉及到电路设计、逻辑控制和可能的微处理器控制等多个方面，需要综合考虑输入、处理、控制和输出等环节，以实现稳定、可靠的抢答功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八路数显抢答器摘要抢答器可以根据抢答情况,显示优先抢答者的号数。
同时蜂鸣器发声,表示抢答成功。
抢答器由抢答,编码,优先,锁存,数显及负数电路组成。
具体操作是这样的。
主持人手里有一个控制键,主持人先操作“清除”,然后操作“开始”。
于是,八个选手或八个代表团就能在定时期间内进行抢答,最先按键的选手,在把按钮按下后,蜂鸣器发声,同时数码管显示,优先抢答者的号码,而其它在其后按键的选手,则没有实质性的有效反应,只能等待下一轮的比赛,在下一轮比赛,在下一轮比赛开始。
主持人要先操作“清除”后,在操作“开始”即可从新开始新一轮的比赛。
关键词：抢答编码优先锁存数显复位电路目录摘要 (1)引言 (3)第一章八路数显抢答器的基础知识 (4)1.1抢答器的分类 (4)1.2八路数显抢答器的现状及应用 (4)1.3八路数显抢答器的设计任务和要求 (5)1.4八路数显抢答器的电路原理 (6)1.5八路数显抢答器的整机工作原理 (6)1.6八路数显抢答器的主体流程图 (7)第二章八路数显抢答器的制作计划方案 (8)2.1始终保持一个清醒的头脑 (8)2.2完成制作流程中的准备工作 (8)2.3焊接操作及注意事项 (8)2.4调试及需要修改的地方以及修改方案 (8)第三章八路数显抢答器的焊接及其具体操作 (10)3.1焊接前的准备工作 (10)3.2焊接的具体操作及要求 (10)3.3焊接时的注意事项 (11)3.4焊接完成后的工作事项 (11)第四章八路数显抢答器元器件的测试及替换 (12)4.1元器件的测试 (12)4.2元器件的替换 (12)第五章绘制原理图 (13)5.1 准备工作 (13)5.2 元器件布局原则及其基本操作 (13)5.3 连线 (13)5.4 绘制标题栏及填写标题栏文字内容 (14)所有元器件列表 (1)论文小结 (2)致谢......................................................................................错误！未定义书签。
参考文献................................................................................错误！未定义书签。
毕业论文成绩评定表..........................................................................错误！未定义书签。
引言抢答器由于集成度高,功能强,性价比高等特点,被广泛应用于各种服务类节目,投票,甚至小范围的选举等领域,有着广泛的应用市场。
也正是这样的要求让抢答器发展多个类型,电子抢答器,以及电脑抢答器等大多数的八路和十路抢答器,而八路和十路抢答器的差别是,抢答器背面的接口有几组,和外形没有关系。
也正是这些有利的条件,让抢答器的市场前景很看被好,这样有利于抢答器的发展和给广大人们群众更加人性化的服务。
而论文首先讨论了抢答器的分类,而在这不同的类型中,八路数显抢答器却有着不同一般的价值。
于是对八路数显抢答器的现状及应用都有一定的介绍。
接下来我们讲的是制作,就把这个论文当作一个项目,于是一个计划方案就再所难免了,具体的方案内容,在后面会有一个很详细的介绍。
制作完成后,我们要对自己的劳动成果进行验收,查看是否取得成功,以及可能出现的各种问题,及解决方案,至到最终完全取得成功。
该论文在编写的过程中以及最终的修缮工作均得到王冰玉老师的大力支持,在此特表示感谢。
同时由于编者水平有限,论文中难免存在错误和不妥之处,恳请批评指正。
编者 2012年10月第一章八路数显抢答器的基础知识抢答器可以根据抢答情况,显示优先抢答者的号码同时蜂鸣器发声,表示抢答成功.其在竞赛,文体娱乐活动(抢答活动)中,能准确公正,直观地判断出抢答者的对象,通过抢答者的指示灯显示,数码显示和警示显示等手段指示出第一抢答者。
1.1抢答器的分类随着我国抢答器市场的迅猛发展，与之相关的核心生产技术应用与研发必将成为业内企业关注的焦点。
技术工艺是衡量一个企业是否具有先进性，是否具有市场竞争力，是否能不断领先竞争者的重要指示依据。
了解国内外抢答器生产核心技术的研发动向、工艺设备、技术应用及趋势对于企业提升产品技术规格，提高市场竞争力十分关键。
目前市场上抢答器种类很多，功能各异价格差异也很大。
那么悬着一款真正适合智能抢答器就非常重要。
一般抢答器由单片机以及外围电路组成,分为八路和十路等不同,抢答器背面的接口有几组,和外形没有关系。
智能抢答器分为电子抢答器和电脑抢答器。
电子抢答器电子抢答器的中心构造一般都是由抢答器由单片机以及外围电路组成,其搭配的配件不同又分为非语言非记分抢答器多适用于学校和企事业单位举行的简单抢答活动。
电脑抢答器电脑抢答器又分为无线电脑抢答器和有线电脑抢答器。
无线电脑抢答器是由主机和抢答器专用的软件和无线按钮利用电脑和投影仪,可以把抢答气氛活跃起来,一般多使用于电台等大型活动。
有线电脑抢答器也是由主机和电脑配合起来,电脑在和投影仪配合起来,利用专门研发的配套的抢答器软件,可以十分完美的表现抢答的气氛。
1.2八路数显抢答器的现状及应用抢答器在现代生活中起着越来越重要的作用,电台、大型家庭服务类节目等，同时在报警系统中均有抢答器的身影，特别是个人发明及应用，让抢答器进入我们千家万户，而且在计数器之中也有涉猎，即短信计数器。
进入21世纪越来越多的电子产品出现在人们的日常生活中，例如企业学校和电视台等单位常举办各种智力竞赛，抢答计分器是必要设备。
过去在举行的各种竞赛中我们经常看到各类抢答的环节，举办方多采用让选手通过举答题板的方法判断选手的答案，这在某种程度上会因为主持人的主观判断造成比赛的不公平性。
人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛，因此，为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多种类的抢答器。
从最初的简单抢答按钮，到最后的显示选手号的抢答器，在到现在的数显抢答器，其功能也在一天天的趋于完美，不但可以用来倒计时抢答，还兼具报警。
计分显示，等等功能，有了这些更准确的仪器使得我们的竞赛变得更加精彩纷呈，也是比赛更突显公平公正的原则。
随着科技的不断的进步抢答器的制作也更加追求精益求精，人们摆脱了耗费很多元件来实现用指示灯和一些电路来实现简单的抢答功能。
实地个抢答的参赛者的编号能通过指示灯显示出来，避免不合理不公平的现象发生。
1.3八路数显抢答器的设计任务和要求1)抢答器同时供8名选手或8个代表队进行比赛,分别用8个按钮S1~S8表示。
2)设置一个系统清除和抢答控制开关S,该开关由主持人控制。
3)抢答器具有锁存与显示功能,即选手按动按钮,锁存相应的编号,并在数码管上显示,同时扬声器发出报警声响提示。
选手抢答实行优先锁存,优先抢答选手的编号一直保存到主持人将系统清除为止。
4)抢答器具有定时抢答功能,且一次抢答的时间由主持人设定.当主持人启动“开始”键后，定时器进行减计时，同时扬声器发出短暂的声响，且声响会持续一段时间。
5)参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统“清除”为止。
6)如果定时时间已到，无人抢答，那么本次抢答无效，系统报警并禁止抢答，定时器显示0。
1.4八路数显抢答器的电路原理该抢答器电路可同时进行八路优先抢答。
按键按下后，蜂鸣器发声，同时（数码管）显示优先抢答者的号数，抢答成功后，再按按键，显示不会改变，除非按复位键。
复位后，显示清零，可继续抢答。
SB1~SB8为抢答键；SB9为复位键；CD4511是一块含BCD—7段锁存/译码/驱动电路于一体的集成电路，其中1、2、6、7为BCD码输入端，9~15脚为显示输出端，3脚（LT）为检测验出端，当“LT”为0时，输出全为1，4脚(BI)为消隐端，BI为0时输出全为0，5脚（LE）为锁存允许端，当LE由“0”变为“1”时，输出端保持LE为0时的显示状态。
16脚为电源正，8脚为电源负。
555及外围电路组成抢答器声响电路。
整个电路可以采用4.5—9v直流供电。
1.5八路数显抢答器的整机工作原理1)接通电源后，主持人将开关拨到“清除”，状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示定时时间。
2)主持人将开关置“开始”，宣布“开始”抢答器工作。
3)选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器显示。
4)当一轮抢答之后，定时器停止，禁止二次抢答。
5)如果再次抢答必须由主持人再次操作“清除”和“开始”状态。
1.6八路数显抢答器的主体流程图优先编码电路锁存器译码电路主持人控制开关控制电路报警电路译码显示抢答按钮第二章八路数显抢答器的制作计划方案这次的论文是我大学的毕业论文，以前的课程设计都全力以赴，这次更要尽心尽力的尽可能完美地完成这次的论文，工作目标，为了更加完美的完成这次，我对自己的工作提一些意见和建议：2.1始终保持一个清醒的头脑清醒的大脑才能比较完美的完成这次的论文写作，特别是动手操作部分，动手操作时一个十分严谨的事情。
只有保持清醒的头脑，我们才能少出错，因为出错，不仅意味着此次的失败，同时也是存在一定的危险系数，不可轻心大意。
2.2完成制作流程中的准备工作只有准备工作准备充分,我们才能不慌不忙,稳健推进地完成这次的焊接制作,在制作前起着非常关键的作用。
1)将所有的元器件放在一个工作台上。
2)二极管的方向。
3)三极管的放置。
4)其他具有放置要求的元器件的方向。
5)电阻阻值得测试。
6)掌握所有元器件的位置。
7)将这些分类过的元器件进行科学的适宜自己取放的排列。
2.3焊接操作及注意事项焊接是我们准备工作的服务对象，也是制作成品的执行部分，只有焊接取得成功，才能更好的完成。
1)烙铁铁头的预热。
2)元器件在电路板上的放置。
3)锡多少才是适宜的。
4)修剪元器件多余无用的部分。
2.4调试及需要修改的地方以及修改方案1)连接所需的电源。
2)操作按键查看是否能正常工作。
3)不能正常工作时该如何整修。
4)修改到完全符合要求为止。
永城职业学院二0一二年十月十七日第三章八路数显抢答器的焊接及其具体操作焊接就是利用各种可熔得合金（焊锡）连接金属部件的过程。
焊锡的熔点比被焊锡材料的低，这样部件就会在不被熔化的情况下，通过其表面产生分子间的结合完成焊接。
为了形象地理解焊接点形成时所发生的变化，掌握一定的焊接理论是必不可少的。
同时，焊接过程中有许多重要的变数，为了得到良好的焊接结果就要对其进行控制。
3.1焊接前的准备工作1)有一个足够宽敞光亮程度适宜,适合操作的工作台。
