电气施工图常见符号说明

合集下载

电气图纸符号大全

电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分，它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。

掌握电气图纸符号对于电气工程人员来说至关重要，因为它们是沟通和交流的重要工具，能够准确地传达电气系统的设计和构成。

在本文中，我们将为您详细介绍电气图纸符号的各种类型和含义，以便您更好地理解和运用它们。

1. 电源符号。

电气图纸中最基本的符号之一就是电源符号。

电源符号通常用来表示电气系统的供电来源，包括交流电源、直流电源和电池等。

交流电源的符号通常是一个波形图标，而直流电源的符号则是一个平行线加上一个加号。

电池的符号则是由两条短线和一条长线组成。

2. 开关符号。

开关符号是电气图纸中常见的符号之一，它用来表示电路中的开关装置，包括手动开关、自动开关和断路器等。

手动开关的符号通常是一个带有斜线的圆圈，而自动开关的符号则是一个带有一个“S”形图标的长方形。

断路器的符号则是一个带有“M”形图标的长方形。

3. 电动机符号。

电动机符号是用来表示电动机在电路中的位置和连接方式的。

电动机符号包括各种类型的电动机，如交流电动机、直流电动机和步进电动机等。

交流电动机的符号通常是一个带有“M”形图标的长方形，而直流电动机的符号则是一个带有一个“D”形图标的长方形。

步进电动机的符号则是一个带有“ST”形图标的长方形。

4. 传感器符号。

传感器符号是用来表示电路中的传感器装置，包括温度传感器、压力传感器和光电传感器等。

传感器符号通常是一个带有“S”形图标的长方形，不同类型的传感器可以根据具体的功能和特点进行不同的标识。

5. 电阻符号。

电阻符号是用来表示电路中的电阻器件，包括固定电阻、可调电阻和变阻器等。

电阻符号通常是一个带有波形图标的长方形，不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。

6. 电容符号。

电容符号是用来表示电路中的电容器件，包括固定电容、可调电容和电解电容等。

电容符号通常是一个带有两条平行线的长方形，不同类型的电容器件可以根据具体的参数和特点进行不同的标识。

(完整word版)电气图纸符号说明

符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。

其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；2）AP--表示电力配电箱，Power Distribution Board；3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。

4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。

如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。

5）AK--电气配电柜6）WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内线缆及安装标注1）电气图中 YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。

2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。

电气图符号大全（必备）电气图符号含义及图例

电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。

电气图纸中的常见符号

电气图纸中的常见符号一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下三、电力电缆的型号及品种主要有以下几个方面：35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

电气施工图常见符号说明

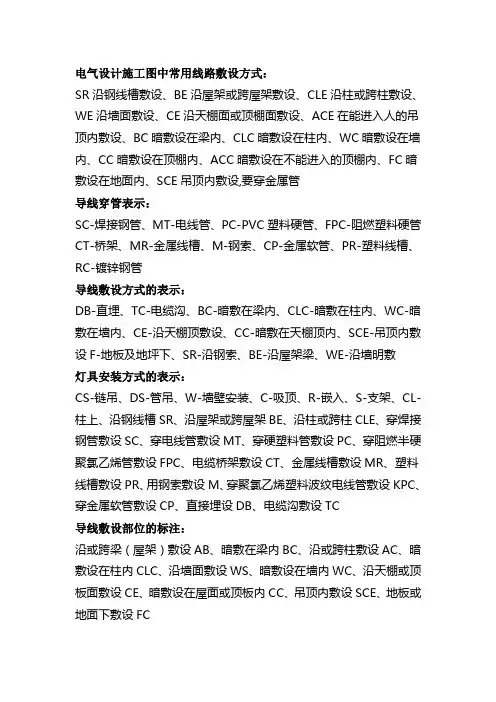

电气设计施工图中常用线路敷设方式：
SR沿钢线槽敷设、BE沿屋架或跨屋架敷设、CLE沿柱或跨柱敷设、WE沿墙面敷设、CE沿天棚面或顶棚面敷设、ACE在能进入人的吊顶内敷设、BC暗敷设在梁内、CLC暗敷设在柱内、WC暗敷设在墙内、CC暗敷设在顶棚内、ACC暗敷设在不能进入的顶棚内、FC暗敷设在地面内、SCE吊顶内敷设,要穿金属管
导线穿管表示：
SC-焊接钢管、MT-电线管、PC-PVC塑料硬管、FPC-阻燃塑料硬管CT-桥架、MR-金属线槽、M-钢索、CP-金属软管、PR-塑料线槽、RC-镀锌钢管
导线敷设方式的表示：
DB-直埋、TC-电缆沟、BC-暗敷在梁内、CLC-暗敷在柱内、WC-暗敷在墙内、CE-沿天棚顶敷设、CC-暗敷在天棚顶内、SCE-吊顶内敷设F-地板及地坪下、SR-沿钢索、BE-沿屋架梁、WE-沿墙明敷
灯具安装方式的表示：
CS-链吊、DS-管吊、W-墙壁安装、C-吸顶、R-嵌入、S-支架、CL-柱上、沿钢线槽SR、沿屋架或跨屋架BE、沿柱或跨柱CLE、穿焊接钢管敷设SC、穿电线管敷设MT、穿硬塑料管敷设PC、穿阻燃半硬聚氯乙烯管敷设FPC、电缆桥架敷设CT、金属线槽敷设MR、塑料线槽敷设PR、用钢索敷设M、穿聚氯乙烯塑料波纹电线管敷设KPC、穿金属软管敷设CP、直接埋设DB、电缆沟敷设TC
导线敷设部位的标注：
沿或跨梁（屋架）敷设AB、暗敷在梁内BC、沿或跨柱敷设AC、暗敷设在柱内CLC、沿墙面敷设WS、暗敷设在墙内WC、沿天棚或顶板面敷设CE、暗敷设在屋面或顶板内CC、吊顶内敷设SCE、地板或地面下敷设FC。

常见建筑电气施工图符号及含义

三极开关
三极开关是三相三线制的开关，三根为火线
单相三极插座二位二极插座带单控开关
二三极插座带单控开座
二、二、三极插座三相四线插座
三相四线插座三相四线制的四线是A、B、C、N，即三相电（也称动力电，380V）的三条相线（A、B、C）加上一条零线N，工业设备、一些大功率的中央空调或实验室设备使用，家庭一般不用。家庭使用的两孔或三孔的插座用的都是一相电，即一条相线L（火线）、一条零线N（三孔的再加一条地线G）。L、 N之间的电压即我们常说的市电（照明电）：220V。
单联=一个按钮；双联=两个按钮；三联=三个按钮单控：就是说它只有一个触点（常开触点或常闭触点）双控：就是说它有两个触点（常开触点和常闭触点）单联单控开关一般用于点动控制；双联单控开关一般用于长动控制；三联双控开关一般用于电动机可逆控制。
通俗地说：
“双联单控”指：一个面板上有两个单控的按钮，而且这两个按钮都是单向控制的灯具的开关的，即：只能在固定的一个地方控制灯具的开灭，不同于用于楼梯间处用的双向控制开关，可以在下面开，到上面关。

“联”指的是同一个开关面板上有几个开关按钮。
“控”指的是其中开关按钮的控制方式，一般分为： “单控”和“双控”两种。其它的直接类推就可以了。

单联控开关是一个开关控制一个电器或灯具,这个适用场所比较普及; 双联单控开关是(1)一个开关控制二个电器或灯具,例如两个灯泡交替亮或熄.这个家庭比较少用. (2)二个开关控制一个电器或灯具,适用楼梯,走廊,房间等两个点控制一个电器或灯具的地方; 三联单控开关是三个开关或更多开关控制一个电器或灯具,适用于多个点控制一个电器或灯具的地方,例如一幢房子的前门,后门及房子中间的楼梯口各有一个三联单控开关可控制一个灯泡等.

水电施工图中符号表示

水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地（黄绿相兼) PEN:接零(蓝色）3 项线(火线)：A 项(黄）KV 电压）千伏B 项(绿)C 项（红）BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG--用塑制线槽敷设GXG-—用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM——沿柱敷设QM—-沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA-—暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L-—链吊式G———管吊式B—-壁装式R———嵌入式BR—--墙壁内安装（4)设备标注方法’ ⑦配电线路的标注方法a-—b（c×d）e——f 其中：a--回路编号b——导线型号c-—导线根数d-—导线截面e—-敷设方式及穿管管径f-—敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中:a-—灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d——灯泡容量，W e—-灯泡安装高度，m f--安装方式L—-光源种类，白炽灯或荧光灯PC:PVC 聚乙烯阻燃性塑料管CT:桥架WC：沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼）PEN：接零(蓝色) 3 项线（火线):A 项(黄) B 项（绿) C 项(红) KV:（电压)千伏BV：散线MEB：总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG-—用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM-—沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA--暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装（4)设备标注方法’ ⑦配电线路的标注方法a——b(c× d）e——f 其中：a-—回路编号b—-导线型号c——导线根数d—-导线截面e--敷设方式及穿管管径f--敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a—-灯数b—-型号或编号c--每盏照明灯具的灯泡个数d——灯泡容量，W e--灯泡安装高度，m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

电气图符号大全(必备)电气图符号含义及图例电工基础

电气图符号大全(必备)电气图符号含义及图例 - 电工基础电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必需同其他符号组合使用，构成完整的图形符号。

如沟通电动机的图表符号，由文字符号、沟通的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有沟通和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：１、基本文字符号符号描述符号描述符号描述符号描述符号描述C电容器EH发热器件EL 照明电EV空气调整器FA 带瞬时动作的限流爱护器件FU 熔断器FV 限压爱护器件GS同步发电机GA异步发电机FR带延时动作的限流爱护器件GB蓄电池HA报警器HL指示灯KA 过流继电器FS 带瞬时、延时动作的限流爱护器件KM接触器KR热继电器KT 延时继电器L电感器M电动机MS 同步电动机MT力矩电动机PA电流表PJ 电度表PS记录仪表PV电压表QF断路器TA 电流互感器QS隔离开关QM电动机爱护开关TC电源互感器TV电压互感器XB 连接片XJ测试插孔XP插头XS 插座XT端子排YA电磁铁YM电动阀YV电磁阀２、帮助文字符号符号描述符号描述符号描述符号描述符号描述A电流、模拟AC沟通AUT自动ACC加速ADD附加ADJ 可调AUX帮助ASY异步BRK 制动BK黑BL蓝BW 向后C把握CW顺时针CCW 逆时针D延时、数字DC直流DEC 减E接地EM紧急F 快速FB反馈FW向前GN 绿H高IN输入INC 增IND感应L低、限制LA 闭锁M主、中间线MAN手动N 中性线OFF断开ON闭合OUT 输出P压力、爱护PE爱护接地PEN 爱护接地与中性共用PU不接地爱护R记录、反RD 红RST复位RES备用RUN 运行S信号ST启动SET 置位、定位SAT饱和STE步进STP 停止SYN同步T温度、时间TE 无干扰接地V速度、电压、真空WH白YE 黄图形符号大全：序号图形符号说明1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4KM接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号 7具有自动释放功能的负荷开关8熔断器式断路器9QF断路器10QS隔离开关11FU熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号 19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26热敏自动开关，动断触点注:留意区分此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时，临时闭合的过渡动合触点 32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极 34插头和插座(凸头的和内孔的) 35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法 51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必需按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的) 66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必需按规定予以代替) 72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称 79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号81把握及信号线路(电力及照明用)82原电池或蓄电池83原电池组或蓄电池组84带抽头的原电池组或蓄电池组85接地一般符号86接机壳或接底板87无噪声接地88爱护接地89等电位90电缆终端头91电力电缆直通接线盒92电力电缆连接盒，电力电缆分线盒 93把握和指示设备94报警启动装置(点式-手动或自动) 95线型探测器96火灾报警装置97热98烟 99易爆气体 100手动启动电气图形符号大全比较具体的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到格外重要的作用。

电气图纸符号说明

1) AL-1在电气图中就指【照明配电箱】，编号1。

其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting DistributenBoard ；2) AP--表示电力配电箱，Power Distribution Board ；3) ALE--应急照明配电箱，Emergency Lighting Distribution Board 。

4) 后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2……表示安装在一层的第一个、第二个……例如：AL-1-4表示一层的第四个照明配电箱。

如果箱内有电表，会画出电表的符号并标上KWH-***-( *)**，KWF是千瓦时，在图中表示电表，后面的字母表示电表型号(如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。

5) AK--电气配电柜6) WL--回路编号WP1--配电箱内第一个插回路1) PC-PV C旨塑料硬管2) SC--焊接钢管3) RC--热镀锌钢管4) ZR--阻燃5) KBG--—种薄壁钢管6) CT--桥架7) DW-智能空气断路器8) ACC--吊顶内敷设9) WC-暗敷设在墙内10) FC--暗敷设在地面内11) CC--暗敷在屋面或顶板内1) 电气图中YJV-3X 2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3X 2.5表示3根2.5 平方毫米电线；SC20表示直径为20mm旱接钢管保护；FC表示地板或地面下敷设。

2) 电气施工图纸：WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV 耐压等级为0.66/1KV5芯16mm铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。

3) 电气施工图里W—YJV-3*4mm05PC40 0.55KW各表示：W7--—般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆3*4mm --3 芯4MM勺线PC40 --采用40的塑料硬管0.55KW--电缆的承受功率4）建筑电气安装图纸上的WP1-YJV-1KV4X 35+ 1X 25桥架的（WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1 KV--准确的因该是0.6/1kv 0.6 为相电压，1 为线电压4*35+1*25 4 根35平方毫米（瓦形）+1 根25 平方毫米（圆形）5）建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE5每个字母符号数字分别指：C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A,额定电流为16A, 2P指双极。

水电施工图中符号表示

水电施工图中符号表示水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE：接地（黄绿相兼）PEN:接零(蓝色) 3 项线(火线)：A 项（黄）KV 电压)千伏B 项(绿）C 项（红）BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG——用塑制线槽敷设GXG-—用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM--沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R--—嵌入式BR-——墙壁内安装（4)设备标注方法' ⑦配电线路的标注方法a—-b（c×d）e—-f 其中：a-—回路编号b——导线型号c——导线根数d--导线截面e—-敷设方式及穿管管径f—-敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b——型号或编号c-—每盏照明灯具的灯泡个数d--灯泡容量，W e-—灯泡安装高度,m f—-安装方式L—-光源种类，白炽灯或荧光灯PC：PVC 聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV：电视线PE：接地（黄绿相兼）PEN:接零（蓝色）3 项线（火线）：A 项(黄）B 项(绿）C 项(红）KV：(电压）千伏BV：散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG-—用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL--沿天棚敷设③线路暗敷部位代号LA-—暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D-—吸顶式L——链吊式G--—管吊式B——壁装式R———嵌入式BR——-墙壁内安装（4)设备标注方法' ⑦配电线路的标注方法a—-b(c× d）e——f 其中：a--回路编号b—-导线型号c-—导线根数d--导线截面e--敷设方式及穿管管径f—-敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法: 灯具吸顶安装标注方法: 其中：a——灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据. 2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

常用的电气图形符号

符号：作用：对负载电路起断、合闸、短路、过载、漏电保护。漏电动作电流：30mA（10mA、20mA）。塑壳类型的断路器漏电动作电流还有100mA、300mA。
L
~220V
N
电灯
220
R人=1000Ω，I =
= 0.22A
1000
高压断路器是一种开关电器，不仅能接通和断开正常负荷的电流，还能保护装置的作用下自动跳闸，切除故障（如短路故障）电流。因为电路短路时电流很大，断开电路瞬间会产生非常大的电弧，所以要求断路器具有很强的灭弧能力。由于断路器的主触头是设置在灭弧装置内的，无法观察其通或断的状态，即断开时无可见的断点。因此，考虑使用安全，一般断路器不能单独使用，为了保证电气设备的安全检修，通常要在断路器前端或前后两端加装高压隔离开关。
高压负荷开关具有简单的灭弧装置。主要用在高压侧接通和断开正常工作的负荷电流，但因灭弧能力不高，故不能切断断路电流，它必须和高压熔断器串联使用，靠熔断器切断短路电流。
（4）高压熔断器（FU）
高压熔断器当所在电路的电流超过规定值并经过一定时间后，能使其熔体熔化而切断电路，如果发生短路故障，其熔体会快速熔断而切断电路。因此，熔断器主要功能是对电路进行短路保护，也具有过负荷保护的功能。
照明施工图中常用图形符号
照明器安装方式的标注文字符号表
名称线吊式自在器线吊式固定线吊式防水线吊式线吊器或链吊式管吊式壁装式吸顶式或直附式嵌入式（嵌入不可进入的顶棚）顶棚内安装（嵌入可进入的顶棚）墙壁内安装台上安装支架上安装柱上安装
座装
新代号 CP CP1 CP2 CP3 Ch P W S R CR WR T SP CL HM
1）电压互感器—是一种电压变换电器，隔离高压电压，通常是将高压变成低电压，以取得测量和保护用的低电压信号，副边绕组额定电压是固定的，为100V。

3电气施工图常用符号

3电气施工图常用符号D气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

3、文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

第二节图形符号一、图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。

图形符号含有符号要素、一般符号和限定符号。

1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。

如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。

2．一般符号:用以表示一类产品和此类产品特征的一种简单的符号。

如电动机可用一个圆圈表示。

3．限定符号：是一种加在其他符号上提供附加信息的符号。

二、运用图形符号绘制电气图时应注意：1、符号尺寸大小、线条粗细依国家标准可放大与缩小，但在同一张图样中，统一符号的尺寸应保持一致，各符号之间及符号本身比例应保持不变。

2、标准中示出的符号方位，在不改变符号含义的前提下，可根据图面布置的需要旋转，或成镜像位置，但是文字和指示方向不得到置。

3、大多数符号都可以附加上补充说明标记。

4、对标准中没有规定的符号，可选取GB4728《电气图常用图形符号》中给定的符号要素、一般符号和限定符号，按其中规定的原则进行组合。

三、电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。

国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合，在该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。

电气施工图中的一些符号解释

电气施工图中的一些符号解释符号解释1、电气图中BV-3*2.5PC20WC-SCE是什么意思？BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。

2、电气施工图配电箱中C65N-2/1P,ie=10A,BV(3*2.5)G15-Wc 分别代表什么意思？C65N-2/1P 表示 1P+N 就是单片两进两出 65ABV(3*2.5)G15-Wc是阻燃铜芯线，导线截面是3*2.5平方，钢管敷设，管径是15；敷设在墙内。

3、电气施工图配电箱中C65N-2/1P,IE=10A BV(2*2.5+1*2.5)G15-WE,BE分别代表什么意思？C65N-2/1P 只有一对接点的施耐德牌微断IE=10A 国标额定电流10ABV(2*2.5+1*2.5)不明白BV为铜塑线2*2.5为两根2.5平的铜塑线 1X1.5指地线的截面积，G15为安装设备型号， WE安装方式，BE 沿屋架或跨屋架敷设。

4、L1 C65N-1P+N16A BV-3*2.5 KBG20 ACC WL1 电气系统中表示什么意思？L1 A相，C65N-1P +N16A 施耐德C65N系列断路器双进双出带漏电保护额定电流16A，BV-3*2.5 3根2.5mm2的聚氯乙烯铜导线，KBG20 穿20的KBG管，ACC暗敷在不能进入的顶棚内，WL1 是回路序号。

5、C65N-C10A/1PWL1 BV-3X2.5mm2 JDG20 WC 什么意思？C65N-C10A/1P 断路器（空开允许65的空气开关,也就是漏电保护），10A是最大通过电流，1P是指有几个位，WL1 回路代号，BV-3X2.5mm2 聚氯乙烯绝缘3相线截面积2.5mm2，JDG20－穿直径20的JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)，wc：暗敷设在墙内。

6、C65N-D16A/2P+vigi l△n=30mA是什么意思啊？C65是型号名称，N表示：分断能力为6000A，D表示：D型脱扣曲线，也就是动力保护，比如电动机之类的，16A表示：额定电流为16A，2P表示：2级可以接2个火线或一火线一零线，vigi l△n=30mA表示漏电保护附件，额定剩余动作电流为30mA。

电气施工图图纸符号大全

配电箱符号线路敷设符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

电气图纸符号大全

电气图纸符号大全电气图纸是电气工程中非常重要的一部分，它是电气工程师们用来传达电气设计意图的重要工具。

在电气图纸中，各种符号的使用是必不可少的，它们能够简洁地表达出各种电气元件和设备的特性和功能。

因此，熟练掌握电气图纸中的符号是每个电气工程师必备的基本技能。

在电气图纸中，符号的使用是有一定规范的，不同的符号代表着不同的元件和设备，下面我们就来详细介绍一些常见的电气图纸符号。

1. 电源符号，电气图纸中，电源符号通常用来表示电路的供电来源，它的形状一般为一个实心圆圈，上面带有一个加号和一个减号，代表正负极。

有时候也会使用一个波浪线来表示交流电源。

2. 开关符号，开关符号在电气图纸中用来表示电路中的开关元件，一般为一个实心矩形，上面有一个斜线，表示开关的位置。

3. 电灯符号，电灯符号用来表示电路中的灯具，一般为一个实心圆圈，里面有一个加号和一个线代表灯丝。

4. 电阻符号，电阻符号用来表示电路中的电阻元件，一般为一个波浪线，代表电阻的阻值。

5. 电容符号，电容符号用来表示电路中的电容元件，一般为两条平行的线，代表电容的两极。

6. 电感符号，电感符号用来表示电路中的电感元件，一般为一个螺线管状的符号，代表电感的线圈。

7. 传感器符号，传感器符号用来表示电路中的传感器元件，一般为一个三角形，代表传感器的感应范围。

8. 电机符号，电机符号用来表示电路中的电机元件，一般为一个长方形，里面有一个波浪线，代表电机的旋转。

以上是一些常见的电气图纸符号，它们在电气工程设计中起着非常重要的作用。

掌握这些符号的意义和使用方法，能够帮助电气工程师们更好地进行电气设计和施工。

希望以上内容对大家有所帮助，谢谢阅读！。

电气图纸符号大全

电气图纸符号大全电气图纸是工程领域中非常重要的一部分。

它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。

在电气工程中，电气图纸是工程师们沟通和交流的重要工具。

以下是一些常见的电气图纸符号和其对应的含义。

1. 电源符号：电源符号通常用来表示电气设备的供电来源。

常见的电源符号包括电池符号、电网符号和发电机符号。

这些符号表示了电气设备所需的电源类型。

2. 电气元件符号：电气元件符号用来表示电气设备中的各种元件，如开关、插座、保险丝、断路器等。

这些符号通常用来表示电气元件的功能和位置。

3. 传感器符号：传感器符号用来表示各种传感器设备，如温度传感器、湿度传感器、光线传感器等。

这些符号表示了传感器设备的类型和位置。

4. 电器设备符号：电器设备符号用来表示安装在电气线路中的各种电器设备，如电机、发动机、燃气灶等。

这些符号表示了电器设备的类型和位置。

5. 连接符号：连接符号用来表示电气线路之间的连接方式，如并联、串联和星形连接等。

这些符号表示了电气线路的连接方式和电流流动的路径。

6. 电线符号：电线符号用来表示不同类型的电线和电缆，如电源线、信号线和通信线等。

这些符号表示了电线的类型和连接方式。

7. 地线符号：地线符号用来表示电气设备的接地和保护系统，以确保安全。

这些符号表示了接地系统的类型和位置。

8. 灯具符号：灯具符号用来表示不同类型的照明设备，如灯泡、投光灯和路灯等。

这些符号表示了照明设备的类型和位置。

在电气工程中，使用正确的电气图纸符号非常重要。

只有使用标准化的符号，工程师们才能准确地理解和解释电气图纸。

这有助于提高工程项目的效率和质量。

除了上述提到的电气图纸符号，还有很多其他类型的符号在电气图纸中使用。

这些符号表示了电气设备和线路的更具体的功能和特征。

例如，电子器件符号表示各种电子元件、电路和系统中使用的器件。

总之，电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。

通过正确使用这些符号，工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。

电工图纸具体符号表示

一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC产品名称：铜包铝电缆 YJAV YJAV22 ZRYJAV联系供应商：主要规格/特殊功能•产品规格：新型电力电缆——铜包铝复合电缆铜是电线电缆工业、电器与电子工业不可缺少的材料，铜也是国家重要的战略资源，我国是一个贫铜国家，我国每年开采和铜矿资源远不能满足建设的使用需求，节约用铜是我国工业中的一项重要政策，也是我国“十一五”规划的重要战略部署。

电气工程图例符号大全

电气工程图例符号大全电气工程图例符号是电气工程中非常重要的一部分，它们用于表示电路中各个元件和设备的特性、功能和连接方式。

准确理解和使用这些符号对于电气工程师和电气技术人员来说至关重要。

在本文中，将为您介绍一份电气工程图例符号大全，帮助您更好地理解和运用电气工程图纸。

一、电源符号1. 直流电源符号：直流电源通过正负极连接到电路中，常用的符号为一条直线和一个加号（+）和一个减号（-）组合而成。

DC电源示意图2. 交流电源符号：交流电源一般使用波浪线表示，常见的符号为一个波浪线和一个加号（+）和一个减号（-）。

AC电源示意图二、电器元件符号1. 开关符号：开关用来控制电路通断，常见的有单极开关、双极开关和三极开关。

单极开关示意图双极开关示意图三极开关示意图2. 节电器符号：节电器用于调整电路中的电阻值，常见的有可变电阻器、变压器和光控电阻器。

可变电阻器符号变压器符号光控电阻器符号3. 灯泡符号：灯泡用于表示电路中的光源，常见的有指示灯、家用灯泡和车灯。

指示灯符号家用灯泡符号车灯符号4. 传感器符号：传感器用于检测电路中的各种物理量，常见的有温度传感器、湿度传感器和光敏传感器。

温度传感器符号湿度传感器符号光敏传感器符号5. 电动机符号：电动机用于将电能转化为机械能，常见的有直流电动机、交流电动机和步进电机。

直流电动机符号交流电动机符号步进电机符号三、电线与连接符号1. 电线符号：电线表示电路中的导线，常用的符号为一条直线。

电线符号2. 连接符号：连接符号用于表示电路中不同元件之间的连接方式，常见的有串联、并联和交叉连接。

串联连接示意图并联连接示意图交叉连接示意图四、保护符号1. 保险丝符号：保险丝用于保护电路过载和短路时的安全，常见的有玻璃管式保险丝和热熔保险丝。

玻璃管式保险丝符号热熔保险丝符号2. 断路器符号：断路器也是一种保护设备，其作用是在电路过载或短路时自动断开电路。

断路器符号以上仅为电气工程图例符号的一部分，因篇幅限制无法一一列举。
