6.配管设计ppt课件
合集下载
《压力管道》PPT课件教学内容
合物的火花或高温
GB50058—92《爆炸和火灾 危险环境电力装置设计 规范》
工艺设计、联锁保护
31
其它安全设计
经过道路的管道必 须有一定的架空 高度
➢ 只有人员通行的净 高度不小于2.2m
➢ 通行大型车辆的净 高度要留4.5m
➢ 跨越铁路的净高度 则不小于5.5m
32
33
其它安全设计
法兰的位置避免处 于人行通道和机泵 上方。输送腐蚀性 介质管道上的法兰 要设安全防护罩。
• 对于需长期施工的工程，其管道的布置设计应统一规划， 力求做到施工、生产、维修互不影响 。
• 永久性的工艺、热力管道不得穿越工厂的发展用地。 • 在确定进出装置（单元）的管道方位与敷设方式时，应
做到内外协调 。 • 厂区内的全厂性管道的敷设，应与厂区内的装置（单
元）、道路、建筑物等协调，避免管道包围装置（单
小分类
名称
铸铁管
高级铸铁管、延性铸铁管
碳素钢管
普通钢管、高压钢管、高温钢管
低合金钢
低温用钢管、高温用钢管
合金钢
奥氏体钢管
铜及铜合金 铜管、铝黄铜、铝砷高强度黄铜、 铜、镍、蒙乃尔合金、耐蚀耐热镍 基合金
铅管、铝管、钛管
橡胶软管、橡胶衬里管
聚氯乙烯、聚乙烯、聚四氟乙烯
石棉管
混凝土管
玻璃管、玻璃衬里管
钢塑复合管、铝塑复合管
精选ppt43表62管子分类表按用途分类输送用传热用结构用其它用按材质分类金属管非金属管按形状分类套管双层管翅片管各种衬里管特殊用622一管子一管子分类精选ppt44表63不同用处分类表输送用及传热用普通配管用压力配管用高压用高温用高温耐热用低温用耐腐蚀普通结构用高强度结构用机械结构用油井用试锥用高压瓦斯容器用无缝钢管精选ppt45铅管铝管钛管铜管铝黄铜铝砷高强度黄铜铜镍蒙乃尔合金耐蚀耐热镍基合金铜及铜合金有色金属管奥氏体钢管合金钢低温用钢管高温用钢管低合金钢普通钢管高压钢管高温钢管碳素钢管钢管高级铸铁管延性铸铁管铸铁管铁管金属管名称小分类中分类大分类钢塑复合管铝塑复合管钢塑复合管复合管玻璃管玻璃衬里管玻璃陶瓷管混凝土管混凝土管石棉管石棉管聚氯乙烯聚乙烯聚四氟乙烯塑料管橡胶软管橡胶衬里管橡胶管非金属管表64不同材质分类表精选ppt46二管子的规格尺寸直径和壁厚
GB50058—92《爆炸和火灾 危险环境电力装置设计 规范》
工艺设计、联锁保护
31
其它安全设计
经过道路的管道必 须有一定的架空 高度
➢ 只有人员通行的净 高度不小于2.2m
➢ 通行大型车辆的净 高度要留4.5m
➢ 跨越铁路的净高度 则不小于5.5m
32
33
其它安全设计
法兰的位置避免处 于人行通道和机泵 上方。输送腐蚀性 介质管道上的法兰 要设安全防护罩。
• 对于需长期施工的工程，其管道的布置设计应统一规划， 力求做到施工、生产、维修互不影响 。
• 永久性的工艺、热力管道不得穿越工厂的发展用地。 • 在确定进出装置（单元）的管道方位与敷设方式时，应
做到内外协调 。 • 厂区内的全厂性管道的敷设，应与厂区内的装置（单
元）、道路、建筑物等协调，避免管道包围装置（单
小分类
名称
铸铁管
高级铸铁管、延性铸铁管
碳素钢管
普通钢管、高压钢管、高温钢管
低合金钢
低温用钢管、高温用钢管
合金钢
奥氏体钢管
铜及铜合金 铜管、铝黄铜、铝砷高强度黄铜、 铜、镍、蒙乃尔合金、耐蚀耐热镍 基合金
铅管、铝管、钛管
橡胶软管、橡胶衬里管
聚氯乙烯、聚乙烯、聚四氟乙烯
石棉管
混凝土管
玻璃管、玻璃衬里管
钢塑复合管、铝塑复合管
精选ppt43表62管子分类表按用途分类输送用传热用结构用其它用按材质分类金属管非金属管按形状分类套管双层管翅片管各种衬里管特殊用622一管子一管子分类精选ppt44表63不同用处分类表输送用及传热用普通配管用压力配管用高压用高温用高温耐热用低温用耐腐蚀普通结构用高强度结构用机械结构用油井用试锥用高压瓦斯容器用无缝钢管精选ppt45铅管铝管钛管铜管铝黄铜铝砷高强度黄铜铜镍蒙乃尔合金耐蚀耐热镍基合金铜及铜合金有色金属管奥氏体钢管合金钢低温用钢管高温用钢管低合金钢普通钢管高压钢管高温钢管碳素钢管钢管高级铸铁管延性铸铁管铸铁管铁管金属管名称小分类中分类大分类钢塑复合管铝塑复合管钢塑复合管复合管玻璃管玻璃衬里管玻璃陶瓷管混凝土管混凝土管石棉管石棉管聚氯乙烯聚乙烯聚四氟乙烯塑料管橡胶软管橡胶衬里管橡胶管非金属管表64不同材质分类表精选ppt46二管子的规格尺寸直径和壁厚
第十三讲 化工装置的三维设计_配管设计
配管设计的主要步骤 (2)
5、根据 P&ID 确定管道路径 Routing Pipes from the P&ID 6、布置仪表 Placing Instruments 7、布置特殊管件 Placing Piping Specialty Items 8、布置阀门 Placing Taps
配管设计的主要步骤 (3)
© 2004. Intergraph Corporation. All Rights Reserved.
Pipe Select Command
Provides specific filters:
Workspace Explorer (set the filter to all and key in the string in the field to find an object). Tools > Select by Filter
© © 2009. Intergraph Corporation. All RighPipe: Route Pipe Ribbon bar
Designation of commodity options while routing
Commodity option for turn
SP3D Piping can check pipe bends as they are modeled to ensure that they have adequate lengths for fabrication on an allocated bending machine.
© 2009. Intergraph Corporation. All Rights Reserved.
Route Pipes
CADWORX配管培训教材
实际项目案例 参与实际项目案例的分析与设计，将 理论知识应用于实践，提升综合能力。
提升自身能力的建议
持续学习与实践
不断跟进CADWORX软件更新和行业 动态，通过实际项目锻炼技能，积累
经验。
提升团队协作能力
加强与团队成员的沟通与协作，共同 解决复杂问题，提高工作效率和质量。
跨学科知识融合
建议学习相关学科知识，如机械工程、 化学工程等，以更全面地理解配管设 计的需求和挑战。
特殊建模方法讲解
详细讲解针对特殊管道系统的CADWORX建模方法，如使用特殊管件库、进行材料属性设置、考虑热胀冷缩等影响因素。
注意事项与经验分享 分享在特殊管道系统建模过程中需要注意的问题和积累的经验，如避免过度约束、合理设置管道支撑等， 确保建模结果的准确性和可靠性。
06
总结回顾与拓展学习建议
关键知识点总结回顾
设计规范
遵循国家和行业相关标准，如《石油化工管道设计规 范》、《建筑设计防火规范》等。
管道分类与分级
根据介质特性、设计压力、设计温度等因素对管道进 行分类和分级。
常见管材、管件及阀门介绍
管材
包括钢管、铸铁管、塑料管等，各有不同的使 用范围和优缺点。
管件
如弯头、三通、异径管等，用于改变管道方向 和连接不同管径的管道。
03
CADWORX配管设计流程
建立三维模型环境
设置工作环境
启动CADWORX，选择合适 的工作空间，设置单位、坐标 系等基本参数。
导入参考文件
将建筑设计图纸、设备布置图 等作为参考底图导入 CADWORX。
建立图层和线型
根据设计需求，建立不同的图 层和线型，以便后续编辑和查 看。
绘制管道及添加附件
提升自身能力的建议
持续学习与实践
不断跟进CADWORX软件更新和行业 动态，通过实际项目锻炼技能，积累
经验。
提升团队协作能力
加强与团队成员的沟通与协作，共同 解决复杂问题，提高工作效率和质量。
跨学科知识融合
建议学习相关学科知识，如机械工程、 化学工程等，以更全面地理解配管设 计的需求和挑战。
特殊建模方法讲解
详细讲解针对特殊管道系统的CADWORX建模方法，如使用特殊管件库、进行材料属性设置、考虑热胀冷缩等影响因素。
注意事项与经验分享 分享在特殊管道系统建模过程中需要注意的问题和积累的经验，如避免过度约束、合理设置管道支撑等， 确保建模结果的准确性和可靠性。
06
总结回顾与拓展学习建议
关键知识点总结回顾
设计规范
遵循国家和行业相关标准，如《石油化工管道设计规 范》、《建筑设计防火规范》等。
管道分类与分级
根据介质特性、设计压力、设计温度等因素对管道进 行分类和分级。
常见管材、管件及阀门介绍
管材
包括钢管、铸铁管、塑料管等，各有不同的使 用范围和优缺点。
管件
如弯头、三通、异径管等，用于改变管道方向 和连接不同管径的管道。
03
CADWORX配管设计流程
建立三维模型环境
设置工作环境
启动CADWORX，选择合适 的工作空间，设置单位、坐标 系等基本参数。
导入参考文件
将建筑设计图纸、设备布置图 等作为参考底图导入 CADWORX。
建立图层和线型
根据设计需求，建立不同的图 层和线型，以便后续编辑和查 看。
绘制管道及添加附件

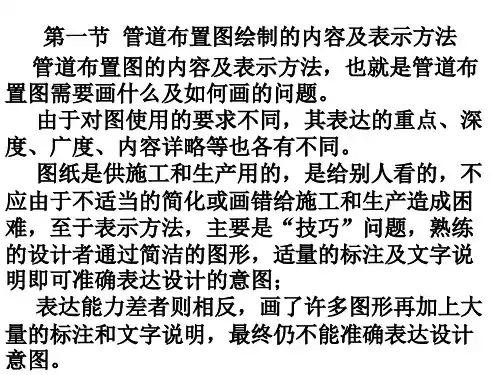

管道布置图简PPT课件
三、三通的单、双线图
• (a）所示为 等径正三通 的三视图的 双线图，两 管的交接线 呈V 字形直 线，双线图 仅画外形图 样
等径斜三通的单、双线图。 在单线图里，不论是同径正三通还是异径正三通，其
立面图图样的表示形式相同，等径斜三通或异径斜三通在 单线图里其立面图的表示形式也相同。
四、四通的单、双线图 在等径四通的双线图中，其交接线呈X 形直线，等径四 通和异径四通的单线图在图样的表示形式上相同。
要掌握控制点的分布状况。
2.管路平面图
• 管路平面图是管道安装施工图中应用最多、最关键的
一种图样，通过对管路平面图的识读，可以了解和掌握 如下内容。
① 整个厂房各层楼面或平台的平面布置及定位尺寸。 ② 整个厂房或装置的机器设备的平面布置、定位尺寸 及设备的编号和名称。
• ③ 管线的平面布置、定位尺寸、编号、规格和介质流 向箭头以及每根管子的坡度和坡向，有时还注出横管的 标高等具体数据。
1 、2 、3 、4 。用折断显露法表示四路重叠管道，a 管 为最高管，d 管为最低管，b 管为次高管，C 管为次低管，
九.管子的交叉-为了避免管子在视图上的线条交叉过多， 使表达更清晰、明朗，单、双线图可分别或同时采用折断 显露法和遮挡法。
2.多路管子的交叉 a 管为最高管，d 管为次高管，c 管为次低管， b 管为最低管。
如果是平面图，当弯管高于直管时，画起来一般是让 弯管和直管稍微断开3－4mm ，以示区别弯管和直管不在 同一个标高上，这种表示方法称为遮挡法。
如果是立面图，则弯头在前面，直管在后面。当直管高 于弯管时，一般是用折断法将直管折断，并显露出弯管。
3.多根管子重叠的表示方法 用编号表示多根管子重叠的方法-编号自上而下分别为
疏水阀的配管规定
2023/10/26
27
配管专业 基础知识培训之一 管道工程基础
附图4：疏水阀垂直安装，疏水阀安装的典型配管
2023/10/26
28
4
配管专业 基础知识培训之一 管道工程基础
1.3. 蒸汽系统中的腐蚀
引起结垢和腐蚀的两个主要原因是二氧化碳气体和 氧气作为碳酸盐溶解于锅炉给水中的二氧化碳气体 进入系统。一旦于冷的凝结水混合就会生成碳酸， 对管道及设备产生腐蚀。 氧气一旦进入系统，会加剧碳酸的作用，加快腐蚀。
5
1.4. 疏水阀的分类
疏水阀的选用方法是根据排水量（凝结水量）与阀 前后的压力差选择疏水阀的公称直径，应选用在最 小压差下能满足最大排量的直径，按样本确定其规 格。疏水能力为正常凝结水量的3～4倍。
2023/10/26
9
配管专业 基础知识培训之一 管道工程基础
2.3具有下述情况之一的蒸汽管道或蒸 汽加热设备应安装疏水阀：
2023/10/26
13
配管专业 基础知识培训之一 管道工程基础
3.2 疏水阀的出口管
3.2.1 疏水阀的出口管管径应按汽液混相计算， 不可根据疏水阀接口尺寸确定管径，一般疏水阀后 出口管径比接口尺寸大1-2级；
3.2.2 疏水阀的出口管尽量减少背压，管径要大， 管道布置尽量短，少拐弯，尽量减少向上提升的立 管；
5.1.2 凝结水总管低于疏水阀时疏水阀安装的典型配营 -Ⅲ型，Ⅳ型
2023/10/26
23
配管专业 基础知识培训之一 管道工程基础
5.2 凝结水不回收流程
5.2.1 疏水阀水平安装时疏水阀安装的典型配管-Ｖ型， Ⅵ型
5.2.2 疏水阀垂直安装时疏水阀安装的典型配管-Ⅶ型， Ⅷ型
管道及管件简单介绍分解ppt课件
25 33.7
32
33.7 150 168.3 159 168.3
40 48.3
45
48.3 200 219.1 219 219.1
50 60.3
57
60.3 250 273.0 273 273.0
80 88.9
89
88.9 300 323.9 325 323.9
23
23
四、法兰的标记
第一部分
无缝钢管介绍
一、钢管基本知识。 二、 无缝钢管选型 三、 管道清洗
1
1
一·钢管基本知识
➢ 钢管是一种中空的长条钢材，大量用作输送流体的管道，如石 油、天燃气、水、煤气、蒸气等，另外，在搞弯、抗扭强度相 同时，重量较轻，所以也广泛用于制造机械零件和工程结构。 也常用作生产各种常规武器、枪管、炮弹等。
一常用国外金属材料标准7070二工业管道检修常用标准规范相关法规标准gb208012008压力管道规范工业管道gb502352010工业管道工程施工及验收规范gb502362011现场设备工业管道焊接工程施工规范gb5026497工业设备及管道绝热工程设计规范gb503162000工业金属管道设计规范gb501842011工业金属管道工程施工质量验收规范gb501852010工业设备及管道绝热工程施工质量验收规范sh35012002石油化工有毒可燃介质管道工程施工及验收规范7171三静设备检修常用标准规范相关法规标准sh353295石油化工换热设备施工及验收规范sht35242009石油化工静设备现场组焊技术规程gb9851988气焊手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸dlt8212002钢制承压管道对接焊接接头射线检验技术规程60461992碳钢低合金钢焊接结构件焊后热处理方法79491999钢结构焊缝外观尺寸7272三静设备检修常用标准规范用途日本美国德国中国锅炉热交换器用碳素钢钢jisg3461stb340stb35astma179a192din17175st358gb647910stb410stb42astma178a210a1din17175st458gb531020ggb647920gstb510astma210din1717519mn5stb340stb35astma179a192din17175st358gb647910压力管通用碳素钢管jisg3454stpg370stpg38astma53adin1629st35gb816310stpg410stpg42astma53bdin1629st45gb816320stpg370stpg38astma53adin1629st35gb81631073中外钢管材质对应表73三静设备检修常用标准规范用途日本美国德国中国管道用合金钢钢管jisg3458stpa20astma335p2gb9948gb647912crmostpa22astma335p12din1717513crmo44gb994815crmostpa23astma335p11stpa24astma335p22din1717510crmo910gb531012cr2mogb647912cr2mostpa25astma335p5din1717512crmo195gb9948gb64791c
6.配管配线(计量计价)
（3）桥架
1）基本知识回顾
定义：桥架是由托盘、梯架的直线段、弯通、附件以及支、 吊架等构成，用以支承电缆的、具有连续的刚性结构系统 的总称。
用途：桥架适用于电压10千伏以下的电力电缆以及控制电 缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
托盘（有孔、无孔）、梯架、组装式托盘
1. 有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件， 或由整块钢板冲孔后弯制成的部件。
接线盒和灯位盒合并在一起计算，套用接线盒定额项目。 开关盒和插座盒合并在一起计算，套用开关盒定额项目。
暗敷：C（旧符 号A ）
（1）配管工程量计算 ①计算规则及其要领 计算规则：各种配管工程量以管材质、规格和敷设方式不 同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关 盒所占长度。 计算要领：工程量计算规则：L=水平长度+垂直长度； 不扣除接线盒（箱）、灯头盒等所占尺寸。
从配电箱起按各个回路进行计算，或按建筑物自然层划 分计算，或按建筑平面形状特点及系统图的组成特点分片划块 计算，然后汇总。千万不要跳算，以免产生混乱，影响工程量 计算的正确性。
各种开关箱、柜、板 单独安装（无箱、盘）的铁壳开 关、闸刀开关、启动器、母线槽 进出线盒 由地面管子出口引至动力接线箱 由电源与管内导线连接（管内穿 线与硬、软母线接头） 出户线（或进户线）
用图形表示刚才的表格如下
注意：线路分支接头线、进入灯具及明暗开关、插座、按钮等 预留导线长度已分别综合在相应定额中，不得另行计算导线长 度。 （3）导线与设备相连需焊（压）接线端子，按“个”计量。
2、管内穿线工程量计算 （1）管内穿线 管内穿线分照明线路和动力线路穿线，用铝芯线、铜芯线、 补偿导线、和多芯软线分类，以不同导线截面分档，按“单线 延长米”计量，导线截面超过6㎜2以上的照明线路，按动力穿 线定额计算。 常用绝缘导线的型号及名称
管道施工图的识读 ppt课件
ppt课件
8
• 3．设备材料表 • 设备材料表一般应列出工程项目所需的设 备和主要材料的型号、规格、数量，以供 建设单位和施工单位参考。
ppt课件
9
• 4．工艺流程图或系统图 • 工艺流程图或系统图一般用于生产工艺比 较复杂的工艺管道系统(如石油化工管道)和 公用工程中的管道系统，通过流程图可以 知道生产工艺是如何通过管道系统来实现 的，生产设备在生产工艺中的位置和作用、 仪表控制点的分布、介质流向等方面的内 容，以便对生产工艺有较全面的理解，使 施工活动更好地贯彻设计意图。
规定符号，具体规定符号，按国家标准有23大类，见表 2-2。其具体标注示例见图2-42。
表2-2 类 别 1 2 3 4 名 称 规定 符号 J P XH w 液体与气体管路的代号 类 别 9 10 11 12 名 称 规定 符号 M YS YQ DQ 类 别 17 18 19 20 名 称 规定 符号 YI E GF TF
6
弯管管托
ppt课件
4
• 工艺管道图的特点是线条简单、图形复杂， 它不仅具有机械图的两大要素，还具有方 向性等特点。也就是说，工艺管道图不仅 需反映出管子、管件、阀门、支架、设备、 仪表等的形状、位置和尺寸，而且需反映 出管路内介质的性质、温度、压力和流向。
ppt课件
5
• 工艺管道图是一种用图线、图例、符号和 代号，按正投影或轴测投影原理绘制而成 的象形图。工艺管道图也是由基本图和详 图两部分组成的。其中基本图包括工艺流 程图、设备布置图、管道布置图、图纸目 录、施工图说明，设备材料表属于基本图 的范畴；详图包括节点图、大样图和标准 图。
ppt课件
10
• 5．平面图 • 平面图表达建筑物的平面轮廓、设备位置、 管道分布及其与建筑物、设备的平面关系， 此外还要标注管径、标高、坡向、坡度和 立管编号。平面图是施工中最基本的图样。
《配管设计》课件
《配管设计》PPT课件
探索建筑中的配管设计，从基础知识到未来展望与挑战。通过精美照片、布 局和实例，了解设计过程中的重要要素。
管道设计的基础知识
掌握管道设计所需的基础知识，包括流体力学、材料特性、环境因素等。确保设计的安全性和功能性。
管道选择和材料
了解不同类型和材料的管道，学习如何根据应用需求选择合适的管道，包括 金属、塑料、复合材料等。
管道的连通和支撑
学习管道的布线和连通方法，以确保系统的稳定性和正常运行。了解管道的 支撑技术和应用。
管道的防腐和保温
探索管道的防腐和保温技术，以延长管道寿命，提高热效率和节能。了解不同方法和材料的选择。
管道的布置和排列
学习高效的管道布置和排列方法，优化空间利用和流体运行。了解最佳实践和安全要求。
管道连接技术
深入了解不同类型的管道连接技术，包括焊接、螺纹、卡箍等。掌握正确的 连接方法和工艺。
管道系统的水力计算
介绍管道系统的水力计算和分析方法，以确保流量和水压满足设计要求。 习常用的计算和软件工具。
探索建筑中的配管设计，从基础知识到未来展望与挑战。通过精美照片、布 局和实例，了解设计过程中的重要要素。
管道设计的基础知识
掌握管道设计所需的基础知识，包括流体力学、材料特性、环境因素等。确保设计的安全性和功能性。
管道选择和材料
了解不同类型和材料的管道，学习如何根据应用需求选择合适的管道，包括 金属、塑料、复合材料等。
管道的连通和支撑
学习管道的布线和连通方法，以确保系统的稳定性和正常运行。了解管道的 支撑技术和应用。
管道的防腐和保温
探索管道的防腐和保温技术，以延长管道寿命，提高热效率和节能。了解不同方法和材料的选择。
管道的布置和排列
学习高效的管道布置和排列方法，优化空间利用和流体运行。了解最佳实践和安全要求。
管道连接技术
深入了解不同类型的管道连接技术，包括焊接、螺纹、卡箍等。掌握正确的 连接方法和工艺。
管道系统的水力计算
介绍管道系统的水力计算和分析方法，以确保流量和水压满足设计要求。 习常用的计算和软件工具。
第二章 配管配线
穿线时应注意以下几点：
①同一交流回路的导线必须穿于同一管内。
②不同回路，不同电压，交流与直流导线不得穿入 同一管内。 ③管内电线不得有接头。
连接要领如下：
1．单芯铜导线的直线连接
①绞接法：将两线互相交叉，用双手同时把两芯线互 绞两圈后，将两个线芯在另一个线芯上缠绕5圈，剪掉余 头，见图7.6-1。该连接方式适用于BV-4mm2及以下的单芯 线连接。 ②缠绕卷法：将两线相合并，加辅助线后（也可不加 辅助线）用绑线在合并部位中间向两端缠绕，其长度为导 线直径的10倍，然后将两线芯端头折回，在此向外单独缠 绕5圈，与辅助线捻绞2圈，将余线剪掉，见图7.6-2。该连 接方式适用于BV-6mm2及以上的单芯线的直接连接。
扣压式薄壁钢管（KBG管）
可绕金属电线管
室内布线
线管敷设 线管敷设，又称为配管。 配管工作一般从配电箱开始， 逐段配至用电设备处，有时也可从用电设备端开始，逐段配 至配电箱处。 （一）暗配管施工 暗配管施工多用在混凝土建筑物及室内装饰装修工程内， 其施工方法有以下几种： （1）随墙（砌体）配管 砖墙，空心砖墙配合砌墙安管时，管子应放在墙中心， 管口向上者要堵好。向上引管到吊顶时，管上端应煨成90° 弯进入吊顶内。进入开关，插座盒的地方，应先稳好盒子后， 再加短管接入。如果是在砖墙上留槽或开槽，其管子在槽内 的固定方法是：先在砖缝里打入木楔，再在木楔上钉钉子， 用铁丝将管子绑在钉子上，再将钉子打入，使管子充分嵌入 槽内。
室内布线
金属管配线
将绝缘导线穿在金属管内的敷设方式，称为金属管配
线。室内建筑装修工程中，常用的金属电线管有钢管、扣
压式薄壁钢管（KBG管）、可绕金属电线管等。金属电线管 布线，其主要优点是安全可靠，能防止灰尘、潮气、蒸汽 及腐蚀性气体的侵蚀；能防止机械损伤；能防止因线路短 路而发生的火灾。适用于动力和照明线路的明、暗敷设及 吊顶内和护墙板内的敷设。
配管、配线
塑化、切粒、挤出成型加工而成，主要用于电线、电缆的保护套 管等。
管材长度4ｍ/根，颜色一般为灰色。管材连接一般为加热承插 式连接和塑料热风焊，弯曲必须加热进行。
特点：耐腐蚀性能较好，不耐高温，属非阻燃型管。适用于腐 蚀性较大的场所明敷设。
一、室内导线敷设方式
2) 半硬阻燃塑料管 也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂
一、室内导线敷设方式
（4）金属波纹管 也叫金属软管或蛇皮管，主要用于设备上的配线，或用于管、
槽与设备的连接等。一般敷设在较小型电动机的接线盒与钢管 口的连接处，用来保护电缆或导线不受机械损伤。
一、室内导线敷设方式
2.瓷夹和瓷瓶配线
瓷夹和瓷瓶配线就是利用瓷夹或瓷瓶支持和固定导线的一种 配线方式。
(1)瓷夹配线，适用范围：用电量较小，且无机械损伤的干燥 明显处所。
二、配管配线工程识图
5. 室内配管配线工程施工图的识图案例 （2）主要参数 2）照明配电：照明、插座均由不同的支路供电；所有插座回 路均设漏电断路器保护。除注明外，开关、插座分别距地1.4m、 0.3m暗装。卫生间开关、插座 选用防潮、防溅型面板。空调 设置专门的配电箱，空调用配电箱距地0.3m暗装。 3）总配电箱距地1.5m嵌墙暗装，各分配电箱距地1.5m嵌墙暗装。 4）照明支线选用BV导线，2～4根穿SC15钢管，5～6根穿SC20钢 管。
适用范围：屋架较高、跨距较大、灯具安装高度 要求较低的工业厂房内。
钢索吊管配线
一、室内导线敷设方式
6.电气竖井内配线 电气竖井就是从建筑物的底层到顶层留出的一条井
道。竖井在每个楼层设有配电小间，它是竖井的一部 分，每层都有楼板隔开，只留出不同尺寸的孔洞。
一般适用于多层和高层建筑内垂直配电干线的敷设， 是高层建筑特有的一种综合配线方式。
管材长度4ｍ/根，颜色一般为灰色。管材连接一般为加热承插 式连接和塑料热风焊，弯曲必须加热进行。
特点：耐腐蚀性能较好，不耐高温，属非阻燃型管。适用于腐 蚀性较大的场所明敷设。
一、室内导线敷设方式
2) 半硬阻燃塑料管 也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂
一、室内导线敷设方式
（4）金属波纹管 也叫金属软管或蛇皮管，主要用于设备上的配线，或用于管、
槽与设备的连接等。一般敷设在较小型电动机的接线盒与钢管 口的连接处，用来保护电缆或导线不受机械损伤。
一、室内导线敷设方式
2.瓷夹和瓷瓶配线
瓷夹和瓷瓶配线就是利用瓷夹或瓷瓶支持和固定导线的一种 配线方式。
(1)瓷夹配线，适用范围：用电量较小，且无机械损伤的干燥 明显处所。
二、配管配线工程识图
5. 室内配管配线工程施工图的识图案例 （2）主要参数 2）照明配电：照明、插座均由不同的支路供电；所有插座回 路均设漏电断路器保护。除注明外，开关、插座分别距地1.4m、 0.3m暗装。卫生间开关、插座 选用防潮、防溅型面板。空调 设置专门的配电箱，空调用配电箱距地0.3m暗装。 3）总配电箱距地1.5m嵌墙暗装，各分配电箱距地1.5m嵌墙暗装。 4）照明支线选用BV导线，2～4根穿SC15钢管，5～6根穿SC20钢 管。
适用范围：屋架较高、跨距较大、灯具安装高度 要求较低的工业厂房内。
钢索吊管配线
一、室内导线敷设方式
6.电气竖井内配线 电气竖井就是从建筑物的底层到顶层留出的一条井
道。竖井在每个楼层设有配电小间，它是竖井的一部 分，每层都有楼板隔开，只留出不同尺寸的孔洞。
一般适用于多层和高层建筑内垂直配电干线的敷设， 是高层建筑特有的一种综合配线方式。
化工工艺设计配管培训
化工工艺设计配管培训
在化工工程中，配管是连接设备的关键部分，正确的设计和安装对可靠性和效率至关重要。
本文将介绍化工工艺设计配管的相关知识和培训内容。
1. 配管设计基础
配管设计是化工工艺设计中的重要环节，它涉及到管道的选材、尺寸、布局等方面。
合理的配管设计不仅可以保证流体的顺利输送，还可以减少能量损耗和安全风险。
2. 配管材料和规格选择
在进行配管设计时，需要选择合适的材料和规格。
常用的配管材料包括碳钢、不锈钢、合金钢等，规格则根据输送介质和流量来确定。
3. 配管布局和支架设计
配管的布局和支架设计是配管工程中的关键环节。
合理的布局可以减少管线阻力，减少管道振动和噪音；而支架设计则能确保管道稳定性和安全性。
4. 配管安装和维护
正确的配管安装和维护可以保证设备的正常运行和延长使用寿命。
在进行配管安装时，需要注意安装工艺和工艺规范；而在维护过程中，定期检查管道是否有泄漏、腐蚀等问题。
5. 配管培训内容
化工工艺设计配管培训内容主要包括配管设计原理、配管材料和规格选择、布局和支架设计、安装和维护等方面。
培训内容一般涵盖理论教学、实地操作和案例分析等环节。
综上所述，化工工艺设计配管是化工工程中不可或缺的一部分，正确的配管设计和安装对设备运行和生产效率至关重要。
通过系统的培训，工程师和技术人员可以掌握相关知识和技能，提升工作能力和水平。
希望以上内容对您有所帮助，如果您对化工工艺设计配管培训有进一步的疑问或需求，欢迎随时联系我们进行咨询和交流。
化工设计第六章 管道布置设计
(6) 支管多的管道应布置在并列管线的外侧，引出 支管时气体管道应从上方引出,液体管道应从下 方引出。管道布置宜做到“步步高”或“步步 低”，减少气袋或液袋。否则应根据操作、检 修要求设置放空、放净管线。管道应尽量避免 出现“气袋”、“口袋”和“盲肠”。
(7) 管道应尽量沿墙面铺设，或布置在固定在墙上 的管架上，管道与墙面之间的距离以能容纳管 件、阀门及方便安装维修为原则。
控制的符号与管道仪表流程图的规定符 号相同(见第二章第三节工艺流程图中二、管 道仪表流程图)，有时其功能代号可以省略。
4. 管道支架
管架采用图例在管道布置图中表示，并在其旁标 注管架编号。管架编号由五个部分组成：
（1） 管架类别
• A——表示固定架 （ANCHOR）
• G——表示导向架 （GUIDE）
(3)全厂性管架或管墩上(包括穿越涵洞)应留有10%～ 30%的空位，并考虑其荷重。装置主管廊管架宜留有 10%～20%的空位，并考虑其荷重。
(4)管道布置应使管道系统具有必要的柔性。在保证管道 柔性及管道对设备、机泵管口作用力和力矩不超出过 允许值的情况下，应使管道最短，组成件最少。
(5) 管道应尽量集中布置在公用管架上，管道应平 行走直线,少拐弯，少交叉，不妨碍门窗开启和 设备、阀门及管件的安装和维修，并列管道的 阀门应尽量错开排列。
(11) 管道穿过建筑物的楼板、屋顶或墙面时，应加套 管，套管与管道间的空隙应密封。套管的直径应大 于管道隔热层的外径，并不得影响管道的热位移。
管道上的焊缝不应在套管内，并距离套管端部不应 小于150mm。套管应高出楼板、屋顶面50mm。管道
穿过屋顶时应设防雨罩。管道不应穿过防火墙或防 爆墙。
(12) 管道上的阀门和仪表的布置高度可参考以下数据
(7) 管道应尽量沿墙面铺设，或布置在固定在墙上 的管架上，管道与墙面之间的距离以能容纳管 件、阀门及方便安装维修为原则。
控制的符号与管道仪表流程图的规定符 号相同(见第二章第三节工艺流程图中二、管 道仪表流程图)，有时其功能代号可以省略。
4. 管道支架
管架采用图例在管道布置图中表示，并在其旁标 注管架编号。管架编号由五个部分组成：
（1） 管架类别
• A——表示固定架 （ANCHOR）
• G——表示导向架 （GUIDE）
(3)全厂性管架或管墩上(包括穿越涵洞)应留有10%～ 30%的空位，并考虑其荷重。装置主管廊管架宜留有 10%～20%的空位，并考虑其荷重。
(4)管道布置应使管道系统具有必要的柔性。在保证管道 柔性及管道对设备、机泵管口作用力和力矩不超出过 允许值的情况下，应使管道最短，组成件最少。
(5) 管道应尽量集中布置在公用管架上，管道应平 行走直线,少拐弯，少交叉，不妨碍门窗开启和 设备、阀门及管件的安装和维修，并列管道的 阀门应尽量错开排列。
(11) 管道穿过建筑物的楼板、屋顶或墙面时，应加套 管，套管与管道间的空隙应密封。套管的直径应大 于管道隔热层的外径，并不得影响管道的热位移。
管道上的焊缝不应在套管内，并距离套管端部不应 小于150mm。套管应高出楼板、屋顶面50mm。管道
穿过屋顶时应设防雨罩。管道不应穿过防火墙或防 爆墙。
(12) 管道上的阀门和仪表的布置高度可参考以下数据
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
工艺专业管道设计的内容：
(4)提出下列资料： a)将各种断面的地沟长度提供给土建； b)将车间上水、下水、冷冻盐水、压缩空气及蒸汽等管道管
径及要求(如温度、压力等条件)提供给公用工程； c)统计各种介质管道(包括管子、管件及阀件等)的材料、规
格和数量； (5)编写施工说明书：施工说明书包括施工中应注意的问题，
第六章 配管设计
➢由图思考： • 什么叫管道？ • 配管设计的内
涵是什么？
1
管道的定义：
➢管道是用管子、管子联接件和阀门等联接 成的用于输送气体、液体或带固体颗粒的 流体的装置 。在化工装置中，管道是联接 PID中各设备的通道，也是按照工艺流程顺 序保证物料流向的装置。
• 管道联接件是连接管道的部件，也称管件。 如弯头(肘管)、法兰、三通管、四通管(十 字头)和异径管(大小头)等。
常用作给水、煤气、暖气、压缩空气、真空、 低压蒸汽和凝液以及无侵蚀性物料的管道
17
（一）管子、管件与阀门
2、化工管路常用阀门（见下表）
阀门类别
功能与用途
闸阀
截止阀 节流阀 旋阀
可切断和调节流量；用于各种气体和液体管路上， 但不宜用于含固体物的流体管路，也不宜用于输 送腐蚀性流体的管路。其尺寸较大、价格高 可调节流量；应用广泛，不适于带颗粒和粘度较 大的介质。其公称直径＜200㎜ 可节流，调节流量和压力；主要用于仪表调节流 量和节流用，也可作取样用，不适用粘度大和含 固体颗粒的介质。其公称直径＜25㎜ 可制成三通或四通路阀门作分配换向用，用于含 悬浮物和固体杂质的管路（低温）。DN ＜200㎜
➢ 由于此管还是泵的出口管，最好还水平设置 一个升降式止回阀
14
（三）热补偿和绝热保温
➢ 因料温不高，管径小，无支管，可不 作详细的应力计算
采用弯管、Z形管自然补偿即可 ➢ 因为料液本身就要泠却，而且泠却后
出口温度接近室温 故不需保温
15
6.2 化工管路设计基础
（一）管子、管件与阀门 （二）管路基础设计步骤 （三）管路阻力计算 （四）管路的胀缩补偿 （五）管道的防腐、标志及保温
(2)地沟断面的决定：地沟断面的大小及坡度应由管子的数量、 规格和排列方法来决定。
(3)管道的配置：根据施工图阶段工艺流程，结合设备布置及 设备施工图进行管道的配置。管道配置图应包括平面图和 立面图，其要求有：a)以代号或符号表示介质名称、管子 材料和规格、介质流向以及管件、阀件、汽水分离器、补 偿器等;b)注明管道的标高和坡度,标高以地平面为基准面, 或以楼板为基准面；c) 同一水平面或同一垂直面上有数 种管道安装时应予以注明；d)绘出地沟的轮廓线;e)管架 敷设情况。
8
（一）选择条件
——对某泠却工段的换热器进料管进行选择 选择条件：
由物料衡算和能量衡算得，某泠却工段的 换热器(H-101)的进料量为24m3/h，料液 性质和水相近。 ➢ 试选管道
9
（二）计算与选择
1、管径的计算与选择
管径的计算公式为
d 1000
4Vs 18.8 VS
u 3600
u
式中d—管道内径，mm
弯头
三四通、Y形管
异径管
改变流向；其规格有45°、60°、 90°、180°
管路分流
改变管径
活接头
直管连接处
法兰盖、盲板
封闭管路
21
三通管
弯头
22
2
配管设计的内涵：
➢所谓配管设计，就是按照PID的要求对 工艺管线、公用工程管线、地下管线 按照操作、维修（设备及管线）、安 全，并考虑经济、美观、安全等因素 进行合理的布置。即对设备进行配管 （即配置管子、管件和阀门等），对 管线走向与支承等进行布置设计。
3
4
工艺专业管道设计的内容：
(1)管径：选择各种介质管道的材料并计算管径和管壁厚度。
各种介质的管子及附件的材料，各种管道的坡度，保温油 漆等要求及安装时采用的不同种类的管件管架的标准等， 以及施工中所必须遵循的规范。
6
本章学习目的：123工程
明确一个任务：
配管设计的任务
掌握二个技术：
配管技术与管道布置技术
熟练一个技能：
管道布置图的绘制技能
7
6.1 管道选择示例
（一）选择条件 （二）计算与选择 （三）热补偿和绝热保温
v s—物料体积流量，m3/h
u—物料平均流速，m /s
➢ 水的流速范围为0.5～3.0m3/h，泵的出口管线水类 液流速为1.5～3m/s。
料液性质与水相近，取u=2.0m/s
10
管内流速表
11
管内流速表
12
（二）计算与选择
1、管径的计算与选择
➢代入计算得d≈65mm
➢因料液腐蚀性不强，温度不高，可选用无缝钢管（碳 钢）。换热器压强不高，选薄壁管即可。
18
2、化工管路常用阀门（见下表）
阀门类别
功能与用途
球
阀
与旋阀相仿，但小，不能作调节流量用。适用于 低温高压及粘度大的介质和要求开关迅速的部位
可调节流量；适用于酸、碱性和带悬浮物的介质。
隔膜阀
针形阀 止逆阀
但橡胶膜的材质不适用高于60℃及有机剂和强氧 化剂的介质 特用于高压操作和要求精确调节流量的管路 其作用是防止倒流。故在锅炉进水、往复泵的进 出口管路上设止逆阀
➢按热扎无缝钢管规格GB8163-87
选取φ76×4(DN65)的无缝钢管
流速验算：
u'Vs来自18.8 2 d 24 18.8 2 68
1.83m /
s
（合理）
➢管子间采用法兰连接或焊接
13
（二）计算与选择
2、管阀件的选取
➢ 料液性质与水相近，而且需调节流量和压力， 采用一般的直流式铸铁截止阀 （DN65即可）
(六) 管架设计 16
（一）管子、管件与阀门
1、化工用管（见下表）
管子类别
适用场合
铸铁管 硅铁管 无缝钢管 水煤气管
常用作埋于地下的给水总管及污水管，化工厂 用来输送碱液及硫酸 高硅铁能输送强酸，含钼的抗氯硅铁可输送各 种含量、温度的盐酸
可输送有压力的物料、水蒸气、高压水、过热 水以及可燃性和有爆炸危险的有毒性的物料
安全阀 能使设备自动泄压而防止超压爆炸；一般用在锅炉上
减压阀 能自动将高压减为低压；通常用于加压水蒸气和压缩空气管路上
疏水器 其作用是排除泠凝液而不让气体排出；一般用于 蒸汽管路上或蒸汽加热器的泠凝水排除管路上。
19
截止阀
安全阀
20
（一）管子、管件与阀门
3、化工管路常用管件（见下表）
管件名称
作用与规格
工艺专业管道设计的内容：
(4)提出下列资料： a)将各种断面的地沟长度提供给土建； b)将车间上水、下水、冷冻盐水、压缩空气及蒸汽等管道管
径及要求(如温度、压力等条件)提供给公用工程； c)统计各种介质管道(包括管子、管件及阀件等)的材料、规
格和数量； (5)编写施工说明书：施工说明书包括施工中应注意的问题，
第六章 配管设计
➢由图思考： • 什么叫管道？ • 配管设计的内
涵是什么？
1
管道的定义：
➢管道是用管子、管子联接件和阀门等联接 成的用于输送气体、液体或带固体颗粒的 流体的装置 。在化工装置中，管道是联接 PID中各设备的通道，也是按照工艺流程顺 序保证物料流向的装置。
• 管道联接件是连接管道的部件，也称管件。 如弯头(肘管)、法兰、三通管、四通管(十 字头)和异径管(大小头)等。
常用作给水、煤气、暖气、压缩空气、真空、 低压蒸汽和凝液以及无侵蚀性物料的管道
17
（一）管子、管件与阀门
2、化工管路常用阀门（见下表）
阀门类别
功能与用途
闸阀
截止阀 节流阀 旋阀
可切断和调节流量；用于各种气体和液体管路上， 但不宜用于含固体物的流体管路，也不宜用于输 送腐蚀性流体的管路。其尺寸较大、价格高 可调节流量；应用广泛，不适于带颗粒和粘度较 大的介质。其公称直径＜200㎜ 可节流，调节流量和压力；主要用于仪表调节流 量和节流用，也可作取样用，不适用粘度大和含 固体颗粒的介质。其公称直径＜25㎜ 可制成三通或四通路阀门作分配换向用，用于含 悬浮物和固体杂质的管路（低温）。DN ＜200㎜
➢ 由于此管还是泵的出口管，最好还水平设置 一个升降式止回阀
14
（三）热补偿和绝热保温
➢ 因料温不高，管径小，无支管，可不 作详细的应力计算
采用弯管、Z形管自然补偿即可 ➢ 因为料液本身就要泠却，而且泠却后
出口温度接近室温 故不需保温
15
6.2 化工管路设计基础
（一）管子、管件与阀门 （二）管路基础设计步骤 （三）管路阻力计算 （四）管路的胀缩补偿 （五）管道的防腐、标志及保温
(2)地沟断面的决定：地沟断面的大小及坡度应由管子的数量、 规格和排列方法来决定。
(3)管道的配置：根据施工图阶段工艺流程，结合设备布置及 设备施工图进行管道的配置。管道配置图应包括平面图和 立面图，其要求有：a)以代号或符号表示介质名称、管子 材料和规格、介质流向以及管件、阀件、汽水分离器、补 偿器等;b)注明管道的标高和坡度,标高以地平面为基准面, 或以楼板为基准面；c) 同一水平面或同一垂直面上有数 种管道安装时应予以注明；d)绘出地沟的轮廓线;e)管架 敷设情况。
8
（一）选择条件
——对某泠却工段的换热器进料管进行选择 选择条件：
由物料衡算和能量衡算得，某泠却工段的 换热器(H-101)的进料量为24m3/h，料液 性质和水相近。 ➢ 试选管道
9
（二）计算与选择
1、管径的计算与选择
管径的计算公式为
d 1000
4Vs 18.8 VS
u 3600
u
式中d—管道内径，mm
弯头
三四通、Y形管
异径管
改变流向；其规格有45°、60°、 90°、180°
管路分流
改变管径
活接头
直管连接处
法兰盖、盲板
封闭管路
21
三通管
弯头
22
2
配管设计的内涵：
➢所谓配管设计，就是按照PID的要求对 工艺管线、公用工程管线、地下管线 按照操作、维修（设备及管线）、安 全，并考虑经济、美观、安全等因素 进行合理的布置。即对设备进行配管 （即配置管子、管件和阀门等），对 管线走向与支承等进行布置设计。
3
4
工艺专业管道设计的内容：
(1)管径：选择各种介质管道的材料并计算管径和管壁厚度。
各种介质的管子及附件的材料，各种管道的坡度，保温油 漆等要求及安装时采用的不同种类的管件管架的标准等， 以及施工中所必须遵循的规范。
6
本章学习目的：123工程
明确一个任务：
配管设计的任务
掌握二个技术：
配管技术与管道布置技术
熟练一个技能：
管道布置图的绘制技能
7
6.1 管道选择示例
（一）选择条件 （二）计算与选择 （三）热补偿和绝热保温
v s—物料体积流量，m3/h
u—物料平均流速，m /s
➢ 水的流速范围为0.5～3.0m3/h，泵的出口管线水类 液流速为1.5～3m/s。
料液性质与水相近，取u=2.0m/s
10
管内流速表
11
管内流速表
12
（二）计算与选择
1、管径的计算与选择
➢代入计算得d≈65mm
➢因料液腐蚀性不强，温度不高，可选用无缝钢管（碳 钢）。换热器压强不高，选薄壁管即可。
18
2、化工管路常用阀门（见下表）
阀门类别
功能与用途
球
阀
与旋阀相仿，但小，不能作调节流量用。适用于 低温高压及粘度大的介质和要求开关迅速的部位
可调节流量；适用于酸、碱性和带悬浮物的介质。
隔膜阀
针形阀 止逆阀
但橡胶膜的材质不适用高于60℃及有机剂和强氧 化剂的介质 特用于高压操作和要求精确调节流量的管路 其作用是防止倒流。故在锅炉进水、往复泵的进 出口管路上设止逆阀
➢按热扎无缝钢管规格GB8163-87
选取φ76×4(DN65)的无缝钢管
流速验算：
u'Vs来自18.8 2 d 24 18.8 2 68
1.83m /
s
（合理）
➢管子间采用法兰连接或焊接
13
（二）计算与选择
2、管阀件的选取
➢ 料液性质与水相近，而且需调节流量和压力， 采用一般的直流式铸铁截止阀 （DN65即可）
(六) 管架设计 16
（一）管子、管件与阀门
1、化工用管（见下表）
管子类别
适用场合
铸铁管 硅铁管 无缝钢管 水煤气管
常用作埋于地下的给水总管及污水管，化工厂 用来输送碱液及硫酸 高硅铁能输送强酸，含钼的抗氯硅铁可输送各 种含量、温度的盐酸
可输送有压力的物料、水蒸气、高压水、过热 水以及可燃性和有爆炸危险的有毒性的物料
安全阀 能使设备自动泄压而防止超压爆炸；一般用在锅炉上
减压阀 能自动将高压减为低压；通常用于加压水蒸气和压缩空气管路上
疏水器 其作用是排除泠凝液而不让气体排出；一般用于 蒸汽管路上或蒸汽加热器的泠凝水排除管路上。
19
截止阀
安全阀
20
（一）管子、管件与阀门
3、化工管路常用管件（见下表）
管件名称
作用与规格
