新型的数字温湿度传感器性能参数.

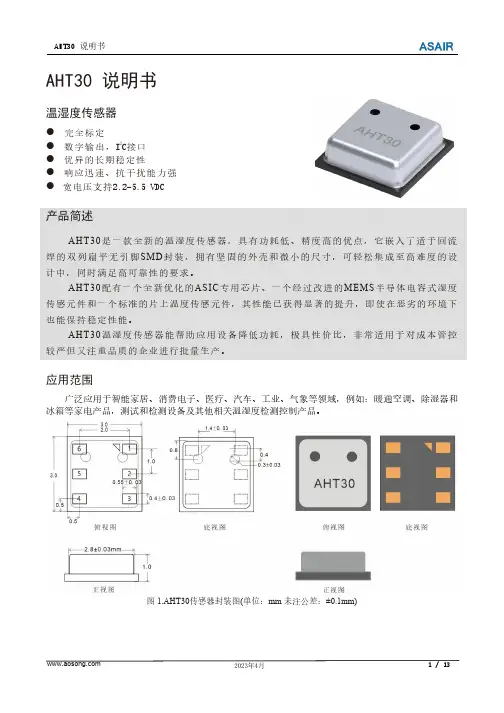

AHT30 温湿度传感器 说明书
AHT30说明书温湿度传感器●完全标定●数字输出，I2C接口●优异的长期稳定性●响应迅速、抗干扰能力强●宽电压支持2.2-5.5VDC产品简述AHT30是一款全新的温湿度传感器，具有功耗低、精度高的优点，它嵌入了适于回流焊的双列扁平无引脚SMD封装，拥有坚固的外壳和微小的尺寸，可轻松集成至高难度的设计中，同时满足高可靠性的要求。
AHT30配有一个全新优化的ASIC专用芯片、一个经过改进的MEMS半导体电容式湿度传感元件和一个标准的片上温度传感元件，其性能已获得显著的提升，即使在恶劣的环境下也能保持稳定性能。
AHT30温湿度传感器能帮助应用设备降低功耗，极具性价比，非常适用于对成本管控较严但又注重品质的企业进行批量生产。
应用范围广泛应用于智能家居、消费电子、医疗、汽车、工业、气象等领域，例如：暖通空调、除湿器和冰箱等家电产品，测试和检测设备及其他相关温湿度检测控制产品。
图1.AHT30传感器封装图(单位：mm未注公差：±0.1mm)传感器性能相对湿度表1.相对湿度特性表参数条件最小典型最大单位分辨率典型-0.024-%RH 精度误差1典型-±3-%RH 最大见图2-%RH 重复性--±0.1-%RH 迟滞--±1-%RH 非线性--<0.1-%RH 响应时间2τ63%-<8-s 测量范围extended 30-100%RH 漂移4正常-<1-%RH/yr图2.25℃时相对湿度的典型误差和最大误差电气特性表2.电气特性参数条件最小典型最大单位供电电压典型 2.2 3.3 5.5V 供电电流，IDD 5休眠--0.2uA 测量-570600µA 功耗5休眠--0.8µW 测量- 1.8 1.9mW通讯方式两线数字接口，标准I 2C 协议1此精度为出厂检验时，在25℃清洁空气条件下的测试精度，不包括迟滞和非线性。
225℃和1m/s 气流条件下，达到一阶响应63%所需时间。
dht11传感器参数
dht11传感器参数DHT11传感器是一种常见的数字温湿度传感器，具有小体积、低功耗、调校简单等特点，在家庭自动化、气象站、舒适度控制等领域广泛应用。
以下是DHT11传感器的相关参数参考：1. 温度测量范围：DHT11传感器的温度测量范围通常在0°C至50°C之间。
这意味着它可以测量通常的室温范围内的温度变化。
2. 温度测量精度：DHT11传感器的温度测量精度一般在±2°C之内。
这个精度对于大多数应用来说已经足够，可以满足一般的温度监测要求。
3. 湿度测量范围：DHT11传感器的湿度测量范围通常在20%RH至90%RH之间。
这个范围可以满足大多数应用中对湿度变化的监测。
4. 湿度测量精度：DHT11传感器的湿度测量精度一般在±5%RH之内。
这个精度对于一般的湿度监测要求已经足够，能够满足大部分应用的需要。
5. 响应时间：DHT11传感器的响应时间通常在2秒至5秒之间。
这个响应时间是指从传感器接收到测量指令开始，到将测量结果输出完成的时间。
6. 供电电压：DHT11传感器的供电电压一般在3V至5.5V之间。
这个范围使得DHT11可以与多种单片机、微控制器以及其他电子设备兼容。
7. 输出信号：DHT11传感器通过单总线数字信号输出温湿度测量结果。
传感器将温湿度数据转换为数字信号，并通过单总线协议进行传输，便于与主控设备通信。
8. 尺寸与连接方式：DHT11传感器的尺寸通常为15.5mm x12mm x 5.5mm，小巧便携。
传感器通过4个引脚与外部设备连接，其中包括VCC供电引脚、GND地引脚、DATA数据引脚和NC引脚。
总结起来，DHT11传感器是一种常见的数字温湿度传感器，具有温度测量范围广、温湿度测量精度高、响应时间快等特点。
其供电电压范围广泛适用于各种电子设备，而且通过单总线协议输出温湿度测量结果，方便与主控设备通信。
因此，DHT11传感器在家庭自动化、气象站、舒适度控制等领域得到了广泛应用。
dht11湿度补偿参数
dht11湿度补偿参数
DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传
感器，采用专用的数字模块采集技术和温湿度传感技术，无需复杂的电路处理。
DHT11传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
DHT11的主要参数如下：
1. 湿度分辨率为8bit，测量精度为±4%RH（25℃），最大的测量范围为
20~90%RH，响应时间为6-16秒。
2. 温度分辨率为8bit，测量精度为±1℃，测量范围为050℃（50℃），响
应时间为630秒。
3. 传感器工作电压范围为35V，工作电流为，采样周期为1s（即每次刷新
温湿度数据时间至少1s以上）。
此外，DHT11每读取一次完整的数据为40bit的数据，需要按照一定的格
式将湿度和温度数据解析出来。
具体的数据格式为：8bit湿度整数数据
+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验和。
其中，高位在前，低位在后；校验和为前4个字节的累加和的末8位。
至于DHT11的湿度补偿参数，建议查阅产品说明书或咨询传感器厂商获取更准确的信息。
SHT10_SHT11数字温湿度传感器-中文资料
SHT10 SHT11
±6 ±4 ±2 ±0 0 10
± 1.5 ± 1.0 ± 0.5 ± 0.0 SHT15 -40 -20 0 20 40 60
20
30 40 50 60 70 Relative Humidity (%RH)
80
90
100
80
100
Temperature (°C)
图 2: 25°C 时每种型号传感器的相对湿度最大误差
1/12
Datasheet SHT1x
传感器性能
相对湿度123
参数 分辨率 1 精度 2 SHT10 精度 2 SHT11 精度 2 SHT15 重复性 互换性 迟滞 非线性 响应时间 3 工作范围 漂移
4
温度45
条件 min 0.4 8 典型值 最大值 典型值 最大值 典型值 最大值 typ 0.05 12 4.5 见图 2 3.0 参见图 2 2.0 参见图 2 0.1 可完全互换 1 原始数据 线性化后 (63%) 0 常规 < 0.5 3 <<1 8 100 %RH %RH %RH s %RH %RH/yr
1.27 1.27 1.27 1.8
4.61
preheating
critical zone
Time
0.8
图 5 ：JEDEC 标准的焊接过程图，Tp<=260℃,tp<40sec，
无铅焊接。TL<220℃,tl<150sec，焊接时温度上升和
3.48 7.08
在蒸气回流焊炉中条件为TP<233℃,tp<60 秒，焊 接时温度上升和下降的速度应小于10℃/秒。手动 焊接，在最高350℃7的温度条件下接触时间须少于 5 秒。
DHT12数字温湿度传感器
数字温湿度传感器DHT12产品手册产品特性●超小体积●超低功耗●超低电压工作●卓越的长期稳定性●标准I2C及单总线输出更多详情请登陆：一、产品概述DHT12数字式温湿度传感器是一款含有已校准数字信号输出的温湿度复合型传感器，为DHT11的升级产品。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有较高的可靠性与卓越的长期稳定性。
DHT12具有单总线和标准I2C两种通讯，且单总线通讯方式完全兼容DHT11。
标准单总线接口，使系统集成变得简易快捷。
具有超小的体积、较低的功耗，适合多种多样的应用场合。
I2C通信方式采用标准的通信时序，用户可直接挂在I2C通信总线上，无需额外布线，使用简单。
两种通信方式可自由切换，用户可自由选择，使用方便，应该领域广泛。
产品为4引线，连接方便，特殊封装形式可根据用户需求而提供。
二、应用范围暖通空调、除湿器、测试及检测设备、消费品、汽车、自动控制、数据记录器、气象站、家电、湿度调节、医疗、及其他相关湿度检测控制。
三、产品亮点完全互换、成本低、长期稳定、相对湿度和温度测量、超长的信号传输距离、数字信号输出、精确校准、功耗极低、标准单总线数字接口、标准I2C总线数字接口、通信方式可自由选择。
四、外形尺寸（单位：mm）图1DHT12外形尽寸外部接口:1:VDD2:SDA3:GND4:SCL五、传感器性能5.1相对湿度表1：DHT12相对湿度性能表参数条件mintypmax单位分辨率0.1%RH 量程范围2095%RH 精度160%RH ±4%RH 重复性±0.3%RH 互换性完全互换响应时间21/e(63%)<10S 迟滞±0.3%RH 漂移3典型值<0.5%RH/yr图2：25℃时DHT12的相对湿度最大误差图3：温度传感器的温度最大误差六、电气特性电气特性，如能耗，高、低电平，输入、输出电压等，都取决于电源。
表3详细说明了DHT12的电气特性，若没有标明，则表示供电电压为5V。
dht11技术参数
dht11技术参数DHT11技术参数DHT11是一种数字温湿度传感器，广泛应用于各种领域，如气象观测、室内环境监测等。
它具有高精度、快速响应、稳定性强等特点，因此备受青睐。
下面将介绍DHT11的技术参数，以便更好地了解和使用这一传感器。
1. 温度测量范围：DHT11的温度测量范围为0°C至50°C，精度为±2°C。
这意味着在这个范围内，DHT11可以提供较为准确的温度测量结果，适用于大多数常见的温度监测需求。
2. 湿度测量范围：DHT11的湿度测量范围为20%RH至90%RH，精度为±5%RH。
虽然相比于温度测量精度稍低，但在大多数情况下仍能够满足湿度监测的要求。
3. 工作电压：DHT11的工作电压范围为3.3V至5.5V，这使得它可以与各种微控制器或单片机进行连接，提供便利的接口和数据采集。
4. 信号输出：DHT11采用单总线数字信号输出，通过一根数据线即可完成温湿度数据的传输。
这种设计简单而有效，适用于各种应用场景。
5. 响应时间：DHT11的响应时间很快，一般在2秒左右即可完成一次温湿度数据的采集和输出。
这对于需要实时监测的应用非常重要。
6. 尺寸：DHT11体积小巧，尺寸为12mm × 15.5mm × 5.5mm，重量仅约1克。
这使得它可以轻松集成到各种设备中，不会占用太多空间。
7. 长期稳定性：DHT11具有较好的长期稳定性，不易受外界环境影响，保证了持续准确的温湿度监测数据。
总的来说，DHT11作为一款性能优良的数字温湿度传感器，在各种应用场景中均有广泛的用途。
通过了解其技术参数，我们可以更好地选择和使用这一传感器，为我们的项目带来更准确、稳定的温湿度监测数据。
希望以上介绍对您有所帮助，谢谢阅读！。
DHT21说明书(新版)
0－50℃
±5
互换性
可完全互换
采样周期
1.7
2
响应时间Βιβλιοθήκη 1/e(63%)25℃，5
1m/s 空气
迟滞
±1
长期稳定性
典型值
±1
温度
分辨率
0.1
单位
%RH Bit %RH %RH %RH
S S
%RH %RH/yr
℃
16
Bit
重复性
±0.5
℃
精度
±1
℃
量程范围
-20
60
℃
响应时间
1/e(63%)
6
20
S
2、 采样周期不得低于最小值，否则会引起错误
气体的相对湿度，在很大程度上依赖于温度。因此在测量湿度时，应尽可能 保证湿度传感器在同一温度下工作。如果与释放热量的电子元件共用一个印刷线 路板，在安装时应尽可能将DHT21远离发热电子元件，并安装在热源下方，同时 保持外壳的良好通风。 7.5光线
长时间暴露在太阳光下或强烈的紫外线辐射中，会使性能降低。 7.6配线注意事项
DATA 用于微处理器与 DHT21之间的通讯和同步,采用单总线数据格式,一次 通讯时间5ms左右 ,具体格式在下面说明,当前数据传输为40bit,高位先出。
数据格式: 40bit数据=16bit湿度数据+16bit温度数据+8bit校验和
例子： 接收40bit数据如下：
0000 0010 1000 1100 0000 0001 0101 1111 1110 1110
DC 测量 待机 秒
5
V
1.3 1.5 2.1
mA
0.9 1.1 1.3
DHT22(AM2302)数字温湿度传感器
温湿度模块AM2302 产品手册一、产品概述AM2302湿敏电容数字温湿度模块是一款含有己校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感湿元件和一个高精度测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在单片机中，传感器内部在检测信号的处理过程中要调用这些校准系数。
标准单总线接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选择。
产品为3引线（单总线接口）连接方便。
特殊封装形式可根据用户需求而提供。
实物图外形尺寸（单位：mm）二、应用范围暖通空调、除湿器、测试及检测设备、消费品、汽车、自动控制、数据记录器、家电、湿度调节器、医疗、气象站、及其他相关湿度检测控制等。
三、产品亮点超低能耗、传输距离远、全部自动化校准、采用电容式湿敏元件、完全互换、标准数字单总线输出、卓越的长期稳定性、采用高精度测温元件。
四、单总线接口定义4.1 AM2302引脚分配表1：AM2302引脚分配图1：AM2302引脚分配图4.2 引脚说明（VDD SDA GND）AM2302的供电电压范围为3.3V - 5.5V,建议供电电压为5V。
数据线SDA引脚为三态结构，用于读写传感器数据。
详细见单总线的通信协议说明。
五、传感器性能 5.1 相对湿度表2： AM2302相对湿度性能表图2: 25℃时AM2302的相对湿度最大误差 图3：温度传感器的温度最大误差六、电气特性电气特性，如能耗，高、低电平，输入、输出电压等，都取决于电源。
表4详细说明了AM2302的电气特性，若没有标明，则表示供电电压为5V 。
若想与传感器获得最佳效果，请设计时严格遵照表4的条件设计。
温湿度传感器产品说明书
特点：湿敏电阻（湿敏传感器）是在导电半导体陶瓷基片上涂履一层高分子感湿膜，与空气中相对湿度变化导致电阻值系数变化原理。
应用于数字式温湿度表、电子温湿度计、加湿机、抽湿机、空调、气象测量场合。
优点：具有良好的灵敏感应特性、防水性、稳定性、高精度、低飘移，工业级，可替代日本韩国等同类进口产品。
SHR01-313K特点：湿敏电阻（湿敏传感器）是在导电半导体陶瓷基片上涂履一层高分子感湿膜，与空气中相对湿度变化导致电阻值系数变化原理。
应用于数字式温湿度表、电子温湿度计、加湿机、抽湿机、空调、气象测量场合。
优点：具有良好的灵敏感应特性、防水性、稳定性、高精度、低飘移，工业级，可替代日本韩国等同类进口产品。
特点：湿敏电阻（湿敏传感器）是在导电半导体陶瓷基片上涂履一层高分子感湿膜，与空气中相对湿度变化导致电阻值系数变化原理。
应用于数字式温湿度表、电子温湿度计、加湿机、抽湿机、空调、气象测量场合。
优点：具有良好的灵敏感应特性、防水性、稳定性、高精度、低飘移，高性价比，可替代日本神荣、北陆、韩国等同类进口产品。
SHR02-313K特点：湿敏电阻（湿敏传感器）是在导电半导体陶瓷基片上涂履一层高分子感湿膜，与空气中相对湿度变化导致电阻值系数变化原理。
应用于数字式温湿度表、电子温湿度计、加湿机、抽湿机、空调、气象测量场合。
优点：具有良好的灵敏感应特性、防水性、稳定性、高精度、低飘移，高性价比，可替代日本神荣、北陆、韩国进口等同类产品。
特点：湿敏电阻（湿敏传感器）是在导电半导体陶瓷基片上涂履一层高分子感湿膜，与空气中相对湿度变化导致电阻值系数变化原理。
应用于数字式温湿度表、电子温湿度计、加湿机、抽湿机、空调、气象测量场合。
优点：具有良好的灵敏感应特性、防水性、稳定性、高精度、低飘移，高性价比，可替代日本神荣、北陆、韩国进口等同类产品。
特点：电容式温湿度模块是将湿度传感器非线性电阻值转换为线性电压信号输出，体积小，使用方便，精度高。
数字温湿度传感器DHT21
应用领域 ►暖通空调 ►汽车 ► 消费品 ►气象站 ►湿度调节器 ►除湿器
►测试及检测设备 ►数据记录器 ►自动控制 ►家电 ►医疗
⏅ഇ䨿䌯߯⬉ᄤ里ᡔ有限公司
.1
数字温湿度传感器 DHT21
1、传感器性能说明
参数
条件
Min
Typ
Max
湿度
分辨率
0.1
16
重复性
±1
精度
25℃
±3
0－50℃
±5
互换性
气体的相对湿度，在很大程度上依赖于温度。因此在测量湿度时，应尽可能 保证湿度传感器在同一温度下工作。如果与释放热量的电子元件共用一个印刷线 路板，在安装时应尽可能将DHT21远离发热电子元件，并安装在热源下方，同时 保持外壳的良好通风。 7.5光线
长时间暴露在太阳光下或强烈的紫外线辐射中，会使性能降低。 7.6配线注意事项
用户主机（MCU）发送一次开始信号后,DHT21从低功耗模式转换到高速模式, 等待主机开始信号结束后,DHT21发送响应信号,送出40bit的数据,并触发一次信 号采集。（注：主机从DHT21读取的温湿度数据总是前一次的测量值，如两次测 量间隔时间很长，请连续读两次以获得实时的温湿度值）
图1 空闲时总线为高电平，通讯开始时主机(MCU)拉低总线500us后释放总线，延时2040us后主机开始检测从机（DHT21）的响应信号。 从机的响应信号是一个80us左右的低电平，随后从机在拉高总线80us左右代表即 将进入数据传送。
3、 接口说明
建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使
用合适的上拉电阻
⏅ഇ䨿䌯߯⬉ᄤ里ᡔ有限公司
2
数字温湿度传感器 DHT21
数字温湿度传感器 SHT 1x SHT 7x 产品手册说明书
数字温湿度传感器 SHT 1x / SHT 7x（请以英文为准，译文仅供参考）＿ 相对湿度和温度测量 ＿ 露点测量 ＿ 全标定输出，无需标定即可互换使用 ＿ 卓越的长期稳定性 ＿ 两线制数字接口，无需额外电路 ＿ 基于请求式测量，低能耗 ＿ 表面贴片或４针引脚安装 ＿ 超小尺寸 ＿ 自动休眠 ＿ 超快响应时间 ＳＨＴ１ｘ ／ ＳＨＴ７ｘ 产品概述 ＳＨＴｘｘ系列产品是一款高度集成的温湿度传感器芯片，提供全量程标定的数字输出。
它采用专利的ＣＭＯＳｅｎｓ？ 技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容性聚合体湿度敏感元件和一个用能隙材料制成的温度敏感元件，这两个敏感元件与一个１４位的Ａ／Ｄ转换器以及一个串行接口电路设计在同一个芯片上面。
该传感器品质卓越、响应超快、抗干扰能力强、极高的性价比。
每个传感器芯片都在极为精确的恒温室中进行标定，以镜面冷凝式露点仪为参照。
通过标定得到的校准系数以程序形式储存在芯片本身的ＯＴＰ内存中。
通过两线制的串行接口与内部的电压调整，使外围系统集成变得快速而简单。
微小体积、极低功耗等优点使其成为各类应用中的首选。
产品提供表面贴片ＬＣＣ或４针单排引脚封装。
并可根据用户的不同需求，提供特殊封装形式。
SHT7xSHT1x1 传感器性能说明参数 条件 Ｍｉｎ． Ｔｙｐ． Ｍａｘ． 单位 湿度 分辨率 （２） ０．５ ０．０３ ０．０３ ％ＲＨ ８ １２ １２ ｂｉｔ 重复性 ±０．１ ％ＲＨ 精度 （１） 不确定性 线性化 参见图 １ 互换性 可完全互换 原始数据 ±３ ％ＲＨ 非线性度 线性化 ＜＜１ ％ＲＨ 量程范围 ０ １００ ％ＲＨ 响应时间 １／ｅ （６３％） 缓慢流动空气 ４ ｓ 迟滞 ±１ ％ＲＨ 长期稳定性 典型值 ＜ １ ％ＲＨ／ｙｒ 温度 ０．０４ ０．０１ ０．０１ °Ｃ ０．０７ ０．０２ ０．０２ °Ｆ 分辨率 （２） １２ １４ １４ ｂｉｔ ±０．１ °Ｃ 重复性 ±０．２ °Ｆ 精度 参见图 １ －４０ １２３．８ °Ｃ 量程范围 －４０ ２５４．９ °Ｆ 响应时间 １／ｅ （６３％） ５ ３０ ｓ 表 １ 传感器性能说明 2接口说明SHT1x(slave)图 ２ 典型应用电路 ２．１电源引脚 ＳＨＴｘｘ的供电电压为２．４￣５．５Ｖ。
奥松AM2322温湿度传感器技术手册说明书
AM2322技术手册温湿度传感器•完全标定•数字信号输出•卓越的长期稳定性•低功耗,性价比高•标准I2C总线输出•标准单总线输出 产品综述AM2322数字温湿度传感器是一款含有己校准数字信号输出的温湿度复合型传感器。
采用专用的温湿度采集技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感湿元件和一个高精度集成测温元件，并与一个高性能微处理器相连接。
该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
AM2322通信方式采用单总线、标准I2C两种通信方式。
标准单总线接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选择。
I2C通信方式采用标准的通信时序，用户可直接挂在I2C通信总线上，无需额外布线，使用简单。
两种通信方式都采用直接输出经温度补偿后的湿度、温度及校验CRC 等数字信息，用户无需对数字输出进行二次计算，也无需要对湿度进行温度补偿，便可得到准确的温湿度信息。
两种通信方式可自由切换，用户可自由选择，使用方便，应该领域广泛。
产品为4引线，连接方便，特殊封装形式可根据用户需求而提供。
图 1: AM2322外形尽寸（单位：mm未注明公差：±0.2mm）外部接口: 1:VDD 2:SDA 3:GND 4:SCL9.0±1应用范围暖通空调 、除湿器、测试及检测设备、消费品、汽车 、自动控制、数据记录器、气象站、家电、湿度调节、医疗及其他相关温湿度检测控制。
4.0±0.50.40±0.05传感器性能电气特性表2 电气特性。
此精度为出厂检验时，传感器在 25℃供电电压为 5V 条件下的测试精度。
此数值不包括迟滞和非线性，并只适用于非冷凝条件。
25℃和1m/s 气流条件下，达到一阶响应 63%所需时间。
正常工作范围：0-80%RH, 超出此范围，传感器读数会有偏差(在90%RH 湿度下 200 小时后，漂移<3%RH)。
DHT11 温湿度传感器说明书
DHT11说明书温湿度传感器●具有抗冲击性及电气性能优良●完全标定●数字输出，单总线通讯●优异的长期稳定性●响应迅速、恢复时间快、抗干扰能力强产品简述DHT11是一款含有已校准数字信号输出的温湿度复合传感器，采用了自主研发的集成式数字温湿度元件，应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
DHT11传感器内包含一个温湿度测量元件和一个高性能MCU。
应用范围DHT11温湿度传感器可以应用于农业、家电、汽车、气象、医疗等领域，如暖通空调、除湿机、冷链仓储、测试及检测设备、数据记录仪、湿度调节系统、医疗等。
图1.DHT11温湿度传感器1.传感器性能1.1相对湿度表1.湿度特性表参数测试条件最小典型最大单位量程范围附加说明15-95%RH精度2--±5%RH重复性--±1-%RH互换性-完全互换响应时间3τ（63%）-<6-s迟滞--±0.3-%RH漂移4典型值-<0.5-%RH/yr 1.2电气特性表2.电气特性表符号参数测试条件最小典型最大单位VCC供电电压- 3.35 5.5VI平均电流5休眠-60-µA 测量-1000-µAV OL低电平输出电压I L6=5mA0-300mVV OH高电平输出电压Rp<25kΩ0.9*VCC-VCC VV IL低电平输入电压下降0-0.3VV IH高电平输入电压上升0.7-VCC VRp上拉电阻7VCC=5V1 4.7100kΩT S采样周期-2--s实际使用中的一些特性如功耗、输入和输出的高、低电平电压等都取决于供电电压。
在使用传感器时，要使系统获得鲁棒性，请确保各参数在表2所给出的范围内。
1正常工作范围：8~85%RH，超出此范围，传感器读数会有偏差（在90%RH湿度下60小时后，漂移＞3%RH）。
工作范围进一步限定在-20~60℃。
2此精度为传感器出厂检验时，在25℃、VCC=5V条件下的测试精度。
DHT22(AM2302)数字温湿度传感器
温湿度模块AM2302 产品手册一、产品概述AM2302湿敏电容数字温湿度模块是一款含有己校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感湿元件和一个高精度测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在单片机中，传感器内部在检测信号的处理过程中要调用这些校准系数。
标准单总线接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选择。
产品为3引线（单总线接口）连接方便。
特殊封装形式可根据用户需求而提供。
实物图外形尺寸（单位：mm）二、应用范围暖通空调、除湿器、测试及检测设备、消费品、汽车、自动控制、数据记录器、家电、湿度调节器、医疗、气象站、及其他相关湿度检测控制等。
三、产品亮点超低能耗、传输距离远、全部自动化校准、采用电容式湿敏元件、完全互换、标准数字单总线输出、卓越的长期稳定性、采用高精度测温元件。
四、单总线接口定义4.1 AM2302引脚分配表1：AM2302引脚分配图1：AM2302引脚分配图4.2 引脚说明（VDD SDA GND）AM2302的供电电压范围为3.3V - 5.5V,建议供电电压为5V。
数据线SDA引脚为三态结构，用于读写传感器数据。
详细见单总线的通信协议说明。
五、传感器性能 5.1 相对湿度表2： AM2302相对湿度性能表图2: 25℃时AM2302的相对湿度最大误差 图3：温度传感器的温度最大误差六、电气特性电气特性，如能耗，高、低电平，输入、输出电压等，都取决于电源。
表4详细说明了AM2302的电气特性，若没有标明，则表示供电电压为5V 。
若想与传感器获得最佳效果，请设计时严格遵照表4的条件设计。
SHT21,SHT20最新数字温湿度传感器芯片
功耗 6 加热器 通讯
测量状态 平均 8bit VDD = 3.0 V
5.5 mW, T = + 0.5-1.5 °C
两线数字接口, 标准 I2C 协议
表 1 电气特性。关于最大绝对值参看段落 4.1 用户指南 。
本手册可能随时更改，恕不另行通知。
1 默认测量分辨率 14bit (温度.) / 12bit (湿度)。可通过向寄存器发送命 令将其减少到 12/8bit, 11/11bit 或 13/10bit。 2 此精度为出厂检验时，传感器在 25°C （77°F）供电电压为 3.0V 条
1/13
传感器性能
相对湿度1234
参数 分辨率 1 精度误差 2 重复性 迟滞 非线性 响应时间 工作范围 长时间漂移
RH (%RH) ± 10
5 3
温度567
条件 12 bit 8 bit 典型 最大 最小 典型 最大 单位 0.04 0.7 2 见图 2 0.1 1 <0.1 63% extended 正常
正常 范围
最大 范围
0
20
40
60
80
100
120
Temperature (°C)
图 6 VDD = 3.0V 时，典型的供电电流与温度的关系曲线（休 眠模式）。请注意，这些数据与显示值存在大约 ±25% 偏 差。
Supply Current IDD (nA)
图 4 工作条件
20 18 16 14 12 10 8 6 2.1 2.3 2.5 2.7 2.9 3.1 3.3 3.5 Supply Voltage (VDD)
尺寸
3.0 0.3 typ
每一个传感器都经过校准和测试。在产品表 面印有产品批号，同时在芯片内存储了电子 识别码-可以通过输入命令读出这些识别码。 此外，SHT21 的分辨率可以通过输入命令进 行改变（8/12bit 乃至 12/14bit 的 RH/T），传感 器可以检测到电池低电量状态，并且输出校 验和，有助于提高通信的可靠性。 由于对传感器做了改良和微型化改进，因此 它的性价比更高-并且最终所有设备都将得益 于尖端的节能运行模式。可以使用一个新的 测试包 EK-H4 对 SHT21 进行测试。 传感器芯片 SHT21 配有 4C 代 CMOSens®芯片。除了配有 电容式相对湿度传感器和能隙温度传感器 外，该芯片还包含一个放大器、A/D 转换器、 OTP 内存和数字处理单元。 材料构成 传感器本身由硅制成，传感器的外壳由镀金 铜引线框架和绿色环氧树脂基模塑料制成。 该装置不含铅、镉和汞-因此，完全符合 ROHS 和 WEEE 标准。
中科银河芯技术温湿度传感器说明书
中科银河芯技术温湿度传感器GXHT3X-DIS产品概述：GXHT3x-DIS是中科银河芯开发的新一代单芯片集成温湿度一体传感器。
它基于中科银河芯极微弱信号检测设计平台以及MEMS工艺设计平台开发完成。
在硅基CMOS晶圆上集成高灵敏度MEMS湿敏元件，从而可以减少多芯片信号传输的干扰，降低芯片面积，提高封装可靠性。
它有两个供用户选择的I2C地址，I2C通信速度高达1MHz，芯片采用小型化DFN封装，外形尺寸2.5 x 2.5 mm2，高度0.9 mm. 这使得GXHT3x-DIS可以集成在各种应用场合。
此外2.2-5.5V宽供电电压范围使得它可以适应各种供电环境。
特征：★全温湿度范围校准和温度补偿数字输出★宽电源电压范围，从2.2 V到5.5 V★I2C接口，通信速度高达1MHz★两个用户可选择的地址★GXHT30典型精度为±3%RH和±0.3°C★GXHT31典型精度为±2%RH和±0.3°C★GXHT35典型精度为±1.8%RH和±0.1°C★单芯片集成温湿传感器★高可靠性和长期稳定性★测量0-100%范围相对湿度★测量-45-130℃范围内温度★集成16位高精度ADC★测量时间低至2.5ms目录1传感器性能 22技术规范 53管脚定义 74通信协议和操作说明 85封装形式 136注意事项 15 温湿度传感芯片：图1 芯片效果图图2GXHT3x-DIS的功能原理框图。
温湿度传感器出厂前已对温度和供电电压的变化进行补偿校准。
1 传感器性能湿度传感规格参数条件数值单位GXHT30精度 典型值 ±3 %相对湿度最大值 图3 -GXHT31精度 典型值 ±2 %相对湿度最大值 图4 -GXHT35精度 典型值 ±1.5 %相对湿度最大值 ±2 %相对湿度重复率误差 低 0.25 %相对湿度中 0.15 %相对湿度高 0.10 %相对湿度分辨率 典型值 0.01 %相对湿度回滞 在25°C ±1 %相对湿度工作范围 测量范围 0-100%相对湿度响应时间 τ63%8秒长期稳定性 典型值 <0.25%相对湿度/年表1 湿度传感器规格温度传感规格参数条件数值单位GXHT30精度典型值-40°C 到90°C±0.3°CGXHT31精度典型值-40°C 到90°C±0.3°CGXHT35精度典型值-40°C 到90°C±0.2°C重复率误差低0.24°C中0.12°C高0.06°C分辨率典型值0.015°C工作范围测量范围-45 to 130°C响应时间τ63%>2秒长期漂移最大值<0.03度/年表2 温度传感规格湿度传感器性能图图 3 Tolerance of RH at 25°C for GXHT30图4 Tolerance of RH at 25°C for GXHT31.1.1推荐工况在推荐的正常温度和湿度范围（分别为5°C–60°C和20%RH–80%RH）下运行时，传感器显示出最佳性能。
CHT11 数字温湿度传感器产品规格书说明书
CHT11（兼容DHT11）数字温湿度传感器产品规格书（V1.0）版本:V1.0 发行时间：2019年7月编制：植国明日期：2019年6月审核：植新明日期：2019年6月批准：李玉林日期：2019年7月一、产品概述CHT11数字型温湿度传感器是一款小体积，高性能，含有已校准数字信号输出（单总线）的高可靠，高精度温湿度传感器。
特点：硬件精良：传感器内部采用高可靠，高精度感湿敏感元件和外置的高精度NTC温度感知元件，并与一个高性能，宽电压供电（2.7-5.5Vdc）数模混合微处理器（MCU）相连接，内部具有模拟对数线性处理电路，并内置高精度14位ADC，自带加强型单总线硬件驱动输出，驱动及抗干扰能力强，低功耗模式。
高精度，高可靠：CHT11产品采用多点宽范围在线自动标定工艺，通过独特的算法（多点标定，多阶拟合，线性修正等），确保证产品的精度及一致性，内部电路均做三防处理，产品经过高温高湿环境的老化与测试，确保产品的可靠性与长期稳定性。
输出：CHT11产品通信方式采用单总线（见说明六），使用方便，可兼容DHT11，并可直接替代其他类型的数字型温湿度传感器。
数字直读：CHT11系列产品采用数字直读输出，即内部已经对温度，湿度以及温飘进行补偿，用户无需对数字输出进行二次计算，所读数据即实际真实温湿度，无需计算，应用方便。
（具体例程见附件一）二、应用范围※空调、除湿器、加湿器、冰箱等家电行业※恒温恒湿机，环境测试设备及仪器※智能家居，智慧城市，物联网应用※数据记录器、气象站※工业、农业、食品，化工、医疗、汽车、暖通空调等相关环境温湿度检测及控制三、外观尺寸引脚说明1、VDD 供电(POWER) : 2.7-5.5Vdc2、SDA 串行数据（DATA）：双向3、NC 空脚4、GND 电源负极：地四、传感器性能参数4.0 温湿度测量范围及精度示意图4.1 相对湿度测量范围及精度参数条件min typ max 单位分辨率 0.1 %RH量测范围 10 95 %RH精度25℃±5 ±4±5%RH重复性 ±1 %RH互换性 完全互换响应时间 2 6 8 S迟滞 ±0.5 ±1 ±2 %RH漂移 ±0.5 ±1 ±1.5 %RH/yr4.2 温度测量范围及精度参数条件min Typ max 单位分辨率 0.1 ℃精度 ±0.2 ±0.5 ±1 ℃量测范围 -40 125 ℃重复性 ±0.3 ℃互换性 完全互换响应时间 2 S漂移 0.3 ℃/yr五、电气特性参数条件min typ max 单位电压VDD 2.7 5 5.5 V5V-休眠 3 uA 功耗5V-量测 1.5 mAI/O低电平输入电 0 0.2VDD V压I/O高电平输入电 0.8VDD VDD V压I/O灌电流5V 34 68 mAI/O源电流5V -11 -22 mA 六、引脚定义引脚名称描述1 VDD 电源（2.7Vdc-5.5Vdc）2 SDA 串行数据，双向3 NC 空脚4 GND 地七、通讯协议CHT11采用简化的单总线通信。
SHT15温湿度传感器
◆ 通过对启动加热器前后的温、湿度进行比较，可 以正确地区别传感器的功能 ；
ＣＭＯＳｅｎｓ Ｉ２Ｃ 总线 数字式温湿度传感器 嵌入式系统
引 言
温湿度的测量在仓储管理、 生产制造、气象观测、 科 学 研 究 及 日 常 生 活 中 被 广 泛 应 用；但 是 湿 度 的 测 量 却 较 麻 烦 ，需 设 计 信 号 调 理 电 路 并 经 过 复 杂 的 校 准 标 定 过 程 ，且 测 量 精 度 也 往 往 难 以 得 到 保 证 。其 原 因 是 由 于 湿 敏 元 件 在 非 线 性 、稳 定 性 、可 靠 性 、互 换 性 等 方 面 很 难 均 衡 ，这 就 给 嵌 入 式 系 统 中 的 温 湿 度 测 控 应 用 造 成 诸 多
新器件新技术 NEW PRODUCT & TECH
（４）露点值计算
空 气 的 露 点 值 可 根 据 相 对 湿 度 和 温 度 值 ，由 下 面 的 公式计算。
LogEW=（0.66077 ＋ 7.5* T/ （237.3 ＋ T） ＋ （log 10 （RH） － 2）
Dp=（（0.66077 － logEW）*237.3）/（logEW － 8.16077）
－
1/e(63%) －
典型
0.5
0.03
0.03
8
12
12
－
±0.1
－
±2%RH
－
±3
－
0
－
100
－
4
－
－
±1
－
－
<1
－
dht11技术参数
DHT11技术参数1. 介绍DHT11是一款数字温湿度传感器，被广泛应用于各种温湿度检测设备和系统中。
它采用单总线数据传输，可直接连接到微控制器，并提供精确的湿度和温度测量结果。
DHT11的技术参数决定了其性能和适用范围。
2. 技术参数2.1 工作电压范围•最小工作电压：3.3V•最大工作电压：5.5V DHT11的工作电压范围决定了它能够适应的供电条件。
在使用DHT11时，确保给传感器提供正确的电压是非常重要的，以免损坏传感器或导致不准确的测量结果。
2.2 温度测量范围•最小测量温度：0℃•最大测量温度：50℃ DHT11可测量的温度范围为0℃到50℃。
在超出这个范围时，测量结果可能变得不准确。
因此，在特殊环境中使用DHT11时，需要考虑温度范围对测量的影响。
2.3 湿度测量范围•最小测量湿度：20%RH•最大测量湿度：90%RH DHT11可测量的湿度范围为20%RH到90%RH。
在超出这个范围时，测量结果可能不可靠。
正常室内环境中的湿度一般在30%RH到70%RH之间，因此DHT11适用于大多数情况下对湿度要求不是特别严格的应用。
2.4 温湿度测量精度•温度测量精度：±2℃•湿度测量精度：±5%RH DHT11的温湿度测量精度在温度方面为±2℃，在湿度方面为±5%RH。
这意味着DHT11的测量结果可能会与实际值相差2℃以及±5%RH。
对于某些应用场景，这个精度可能不够高，需要选择更高精度的传感器。
2.5 采样周期•2秒/次 DHT11每2秒进行一次温湿度测量，并提供实时的测量结果。
这个采样周期对于大多数应用来说足够快速了。
2.6 输出格式•单总线数字输出 DHT11的测量结果以单总线数字信号的形式输出，这使得它可以方便地集成到各种数字系统中，如微控制器。
3. 总结DHT11是一款性能稳定、价格实惠的数字温湿度传感器。
其技术参数包括工作电压范围、温度测量范围、湿度测量范围、温湿度测量精度、采样周期和输出格式。
温湿度传感器AM2305
高温型数字温湿度传感器AM23051)墙面或支架安装式2)法兰安装式►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4引脚安装►完全互换AM2305产品概述AM2305数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容式感湿元件和DS18B20测温器件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个AM2305传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗1、传感器性能说明2、采样周期不得低于最小值，否则会引起错误3、接口说明建议连接线长度短于20米时用5K 上拉电阻,大于20米时根据实际情况使用合适的上拉电阻连接线是三芯屏蔽电缆，红芯为电源线、黑芯为地线、黄芯是信号线。
1).法兰安装式尺寸图：2)墙面或支架安装式尺寸图：参数条件Min Typ Max 单位湿度参数:湿度传感器HC02分辨率0.1%RH16Bit 重复性±0.3%RH 精度25℃±2%RH -4-400－125℃±2±4%RH 互换性可完全互换采样周期2S 响应时间1/e(63%)25℃，1m/s 空气<5S 迟滞<±0.3%RH 长期稳定性典型值<±0.5%RH/yr温度参数:温度传感器DS18B20分辨率0.1℃16Bit重复性±0.0.22℃精度±0.0.22<±0.5℃量程范围-40125℃响应时间1/e(63%)620S3、电源引脚AM2305的供电电压为3.3-6V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新型的数字温湿度传感器性能参数
LM-400、LM-410、LM-420是一种新型的温度或温湿度采集模块，利用它可以实现现场温度值、相对湿度值的采集，同时利用其自身的RS－485总线串行通信接口可以方便地和机房监控主机或其他工控主机进行联网。
工作于-40℃～85℃工业级温湿度采集模块，按显示方式分，有不带LCD显示屏（LM-400）和带LCD显示屏（LM-410、LM-420）两类，按报警方式分有不带独立报警(LM-400、LM-410)和带独立报警(LM-420)两类。
采集温度范围为－40℃～＋85℃，精度0.1℃；相对湿度范围0～100%，精度0.5% 。
LM-400、LM-410、LM-420温湿度采集模块可通过隔离的485通讯接口与RS－485局域控制网组网连接，RS－485最多允许32个温湿度采集模块挂在同一总线上，但如采用Link-Max的RS－485中继器，则可将多达256个温湿度采集模块连到同一网络，且最大通信距离为1200m。
在将温湿度采集模块安装入网前，应对其进行配置，并首先应将模块的波特率与网络的波特率设为一致，同时应分别设置温湿度采集模块为不同的地址，防止各温湿度采集模块的地址冲突。
将温湿度采集模块正确连接后，主机发出读数据命令即可使温湿度采集模块将数据送回主机。
温湿度采集模块内的数据每秒钟更新一次，并周期性地更新LCD显示屏的显示数据。
LM-400用于不需要显示的场合，如户外ATM机柜，LM-410用于不需要现场独立报警的场合，如有主机控制的安防工程；LM-420是功能最多的型号，除可完成温度采集、湿度采集外，还可以预先设置温度、湿度的上下限报警值，当环境参数超过该设定值时，机内蜂鸣器立即响起报警声，同时LM-420机内的继电器吸合，可以用来控制一个声光报警器（警号），不用主机也可实现自主报警，让现场管理人员第一时间地作出应对措施。
LM-400、LM-410、LM-420智能温湿度采集模块是一种具有广泛应用前景的全数字化温湿度采集模块，使用该模块可使计算机房的环境监控变得十分容易，监控主机可方便地进行机房的各重要区块（如刀片服务器机柜、路由器机柜、网络交换机机柜、UPS配电柜）的温湿度数据采集，同时简化了整个机房监控系统，而机房监控系统的可靠性也得到了提高。
因此，该模块在机房监控系统、电力系统和工业自动化等领域获得广泛的应用，具有极优的性价比。
LM-400、LM-410、LM-420还可和LM-8052NET配合，组成TCP/IP的温度采集网络，可实现远程采集温度与湿度。
性能参数
输入响应时间（模块内数据更新率）为1秒同步测量
1路隔离的485, MODBUS RTU通讯协议
采用RS－485二线制输出接口时，具有＋15kV的ESD保护功能
速率（bps）可在1200、2400、4800、9600、19200、38400、
57600、115200中选择
可选的双协议通讯功能，客户可要求具有ASCII码格式或十六进
制格式通讯协议（仅LM-420）
当指令为ASCII码格式时，适合于微机编程接口；指令为十六进
制格式时，适合于单片机编程接口（仅LM-420）
可设置的温度湿度上下限报警功能（仅LM-420）
可设置的的时间：月、日、时、分、秒、24小时或AM/PM（仅
LM-420）
可存储并显示曾经最大最小的温度湿度值，断电保持（仅LM-420）
精度等级：温度为0.2级；湿度为0.5级
供电电源：＋7.5～30V
功耗小于0．1W
工作温度范围为－40℃～＋85℃
存贮条件为－40℃～＋85℃（RH：5％～95％不结露）
体积为106mm×98mm×22mm
安装方式：壁挂式安装孔；内置斜撑支架也可桌面摆放。
