钣金工艺与结构设计基础知识
钣金件结构设计工艺设计手册范文

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料: 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计 91.3 钣金件的折弯 131.3.1 模具折弯: 131.3.2 折弯机折弯 141.4 钣金件上的螺母、螺钉的结构形式 261.4.1 铆接螺母 261.4.2 凸焊螺母 291.4.3 翻孔攻丝 301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较 31 1.5 钣金拉伸 321.5.1 常见拉伸的形式和设计注意事项 321.5.2 打凸的工艺尺寸 331.5.3 局部沉凹与压线 331.5.4 加强筋 341.6 其它工艺 351.6.1 抽孔铆接 351.6.2 托克斯铆接 361.7 沉头的尺寸统一 361.7.1 螺钉沉头孔的尺寸 361.7.2 孔沉头铆钉的沉头孔的尺寸的统一 361.7.3 沉头螺钉连接的薄板的特别处理 362 第二章金属切削件设计工艺 372.1 常用金属切削加工性能 372.2 零件的加工余量 382.2.1 零件毛坯的选择和加工余量 382.2.2 工序间的加工余量 382.3 不同设备的切削特性、加工精度和粗糙度的选择 392.3.1 常用设备的加工方法与表面粗糙度的对应关系 39 2.3.2 常用公差等级与表面粗糙度数值的对应关系 392.4 螺纹设计加工 402.4.1 普通螺纹的加工方法 402.4.2 普通螺纹加工常用数据 402.4.3 普通螺纹的标记 412.4.4 普通螺纹公差带的选用及精度等级 412.4.5 英制螺纹的尺寸系列 422.5 常见热处理选择和硬度选择。
422.5.1 结构钢零件热处理方法选择 422.5.2 热处理对零件结构设计的一般要求 432.5.3 硬度选择 433 第三章压铸件设计工艺 443.1 压铸工艺成型原理及特点 443.2 压铸件的设计要求 453.2.1 压铸件设计的形状结构要求 453.2.2 压铸件设计的壁厚要求 453.2.3 压铸件的加强筋/肋的设计要求 453.2.4 压铸件的圆角设计要求 453.2.5 压铸件设计的铸造斜度要求 463.2.6 压铸件的常用材料 463.2.7 压铸模具的常用材料 464 第四章铝型材零件设计工艺 463.3 型材挤压加工的基本常识 463.3.1 铝型材的生产工艺流程 463.3.2 常见型材挤压方法 473.3.3 空心型材挤压模具简单介绍 493.4 铝型材常用材料及供货状态 493.5 铝型材零件的加工及表面处理 513.5.1 铝合金型材零件的加工 513.5.2 铝合金型材零件的表面处理 514 第五章金属的焊接设计工艺 534.1 金属的可焊性 534.1.1 不同金属材料之间焊接及其焊接性能 534.1.2 同种金属的焊接性能 534.2 点焊设计 554.2.1 接头型式 554.2.2 点焊的典型结构 554.2.3 点焊的排列 554.2.4 钢板点焊直径以及焊点之间的距离 564.2.5 铝合金板材的点焊 574.2.6 点焊的定位 574.3 角焊 584.4 缝焊 585 第六章塑料件设计工艺 595.1 塑胶件设计一般步骤 595.2 公司不同的产品系列推荐的材料种类。
(完整版)钣金件结构设计工艺手册

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料: 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯:131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。
422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。
钣金结构设计工艺手册(36页)

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料,了解材料的综合性能和正确的选材,对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。
1.1.1钣金材料的选材原则1)选用常见的金属材料,减少材料规格品种,尽可能控制在公司材料手册范围内;2)在同一产品中,尽可能的减少材料的品种和板材厚度规格;3)在保证零件的功能的前提下,尽量选用廉价的材料品种,并降低材料的消耗,降低材料成本;4)对于机柜和一些大的插箱,需要充分考虑降低整机的重量;5)除保证零件的功能的前提外,还必须考虑材料的冲压性能应满足加工艺要求,以保证制品的加工的合理性和质量。
1.1.2几种常用的板材介绍1.1.2.1 钢板1)冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称,它是由碳素结构钢热轧钢带,经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制,不产生氧化铁皮,因此,冷板表面质量好,尺寸精度高,再加之退火处理,其机械性能和工艺性能都优于热轧薄钢板。
常用的牌号为低碳钢08F和10#钢,具有良好的落料、折弯性能。
2)连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板,即“电解板”,指电镀锌作业线上在电场作用下,锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程,因为工艺所限,镀层较薄。
3)连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮,是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带,钢带先通过火焰加热的预热炉,烧掉表面残油,同时在表面生成氧化铁膜,再进入含有H2、N2混合气体的还原退火炉加热到710~920℃,使氧化铁膜还原成海绵铁,表面活化和净化了的带钢冷却到稍高于熔锌的温度后,进入450~460℃的锌锅,利用气刀控制锌层表面厚度。
最后经铬酸盐溶液钝化处理,以提高耐白锈性。
与电镀锌板表面相比,其镀层较厚,主要用于要求耐腐蚀性较强的钣金件。
4)覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成,形成致密的四元结晶体保护层,具有优良的耐腐蚀性,正常使用寿命可达25年,比镀锌板长3-6倍,与不锈钢相当。
钣金加工知识最全汇总

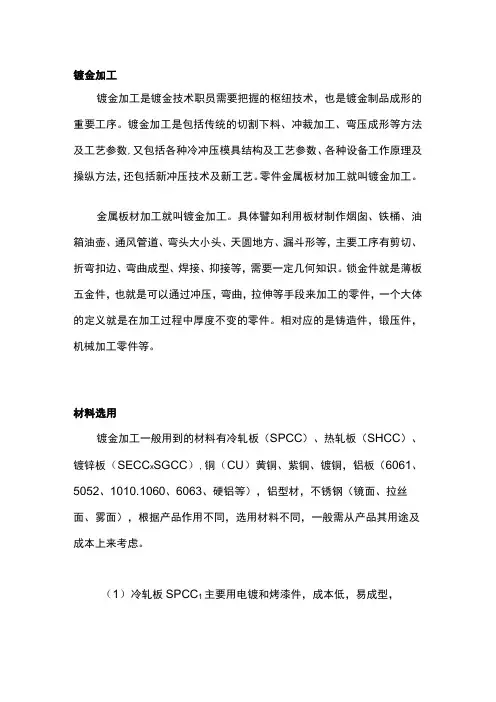

镀金加工镀金加工是镀金技术职员需要把握的枢纽技术,也是镀金制品成形的重要工序。
镀金加工是包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数,又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操纵方法,还包括新冲压技术及新工艺。
零件金属板材加工就叫镀金加工。
金属板材加工就叫镀金加工。
具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天圆地方、漏斗形等,主要工序有剪切、折弯扣边、弯曲成型、焊接、抑接等,需要一定几何知识。
锁金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是在加工过程中厚度不变的零件。
相对应的是铸造件,锻压件,机械加工零件等。
材料选用镀金加工一般用到的材料有冷轧板(SPCC)、热轧板(SHCC)、镀锌板(SECC x SGCC),铜(CU)黄铜、紫铜、镀铜,铝板(6061、5052、1010.1060、6063、硬铝等),铝型材,不锈钢(镜面、拉丝面、雾面),根据产品作用不同,选用材料不同,一般需从产品其用途及成本上来考虑。
(1)冷轧板SPCC1主要用电镀和烤漆件,成本低,易成型,材料厚度≤3.2mm0(2)热轧板SHCC,材料T≥3.0mm,也是用电镀,烤漆件,成本低,但难成型,主要用平板件。
(3)镀锌板SECC.SGCC o SECC电解板分N料、P料,N料主要不作表面处理,成本高,P料用于喷涂件。
(4)铜;主要用导电作用料件,其表面处理是镀镖、镀铭,或不作处理,成本高。
(5)铝板;一般用表面铭酸盐(Jll-A),氧化(导电氧化,化学氧化),成本高,有镀银,镀锲。
(6)铝型材;截面结构复杂的料件,大量用于各种插箱中。
表面处理同铝板。
(7)不锈钢;主要用不作任何表面处理,、成本高。
常用材料镀锌钢板SECCSECC的底材为一般的冷轧钢卷,在连续电镀锌产线经过脱脂、酸洗、电镀及各种后处理制程后,即成为电镀锌产品。
SECC不但具有一般冷轧钢片的机械性能及近似的加工性,而且具有优越的耐蚀性及装饰性外观。
钣金件设计技巧和方法

钣金件设计技巧和方法1.了解材料特性:在设计钣金件之前,首先需要了解所需材料的特性。
不同的钢材有不同的强度、可塑性和成本特征。
因此,在设计过程中选择适当的材料至关重要。
2.确定适当的材料厚度:合适的材料厚度是钣金件设计中的一个重要因素。
在选择材料厚度时,需要考虑到所需零件的功能和结构特征。
较薄的材料可提供更好的弯曲性能,而较厚的材料则可提供更高的强度。
3.了解成型工艺:钣金件设计必须考虑到所需零件的成型工艺。
常见的成型工艺包括弯曲、冲压、切割和焊接等。
设计师需要了解这些工艺的局限性和适用性,以便确定最佳的设计方案。
4.优化设计结构:在设计钣金件时,优化结构可以降低成本、提高性能和增加制造的可行性。
例如,在设计接头时,可以通过调整接头的几何形状来增强连接强度。
此外,裁剪冗余部分和优化材料利用率也是提高设计效率的关键。
5.考虑装配要求:钣金件设计还需要考虑到零件的装配要求。
设计师应该设计出易于组装的零件,尽量减少特殊工具和工艺的使用,以提高装配效率。
6.进行结构强度分析:在设计过程中,进行结构强度分析是至关重要的。
这可以帮助设计师评估所需零件的承载能力和稳定性。
常用的结构强度分析方法包括有限元分析和杆件模型分析。
7.使用CAD和CAM工具:计算机辅助设计(CAD)和计算机辅助制造(CAM)工具提供了一个更高效的设计和生产过程。
通过使用这些工具,设计师可以更准确地绘制设计图纸,并生成可用于CNC(数控机床)生产的代码。
8.与供应商合作:与钣金件供应商合作是钣金件设计过程中的重要环节。
供应商具有丰富的经验和专业知识,可以为设计师提供有关材料选择、成型工艺和制造可行性的建议。
总之,钣金件设计技巧和方法涉及多个方面,包括材料选择、成型工艺、结构优化和装配要求等。
通过合理应用这些技巧和方法,设计师可以提高钣金件设计的效率和质量。
钣金结构设计工艺手册

钣金结构设计工艺手册一、引言钣金是一种常用的金属加工工艺,广泛应用于装配、修理和制造各种金属构件。
钣金结构设计工艺手册旨在提供一份完整的设计指南,帮助工程师和技术人员了解和掌握钣金结构设计的基本原则、工艺流程和注意事项。
二、基本原则1.材料选择:钣金常用的材料有冷轧钢板、不锈钢、铝合金等。
在选择材料时,需要考虑结构的功能要求、成本、加工性能和使用环境等因素。
2.结构设计:钣金结构设计要符合工作负载要求,并考虑结构的刚度、强度和稳定性。
另外,还需要考虑制造的可行性和经济性。
3.加工工艺:钣金加工包括切割、折弯、冲孔、焊接和表面处理等环节。
在设计时,需要综合考虑这些工艺的可行性和工艺性能。
三、工艺流程1.设计图纸:根据结构需求,绘制钣金结构的设计图纸,包括平面图、剖面图和展开图等。
设计图纸应清晰、准确、完整。
2.材料准备:根据设计要求,选择合适的材料,并进行切割。
切割方法有剪切、激光切割和等离子切割等。
3.折弯:将切割好的材料进行折弯处理,以达到设计要求的角度和形状。
常用的折弯方法有机械折弯和液压折弯。
4.冲孔:根据设计图纸的要求,在材料上进行冲孔处理。
常用的冲孔方式有模具冲孔和数控冲孔。
5.焊接:将钣金结构中的部件进行焊接,确保结构的强度和稳定性。
常用的焊接方式有点焊、氩弧焊和激光焊接等。
6.表面处理:对完成的钣金结构进行表面处理,包括喷涂、电镀、抛光等方法,以增加外观效果和防腐性能。
四、注意事项1.尺寸精度:在设计和加工过程中都需要注意尺寸精度的控制,特别是涉及到焊接和折弯等工艺的步骤。
2.焊接变形:焊接易使结构发生变形,因此需要在设计时预留较大的修正余量,并在焊接过程中采取必要的措施来控制变形。
3.表面处理:根据工作环境和要求,选择合适的表面处理方式,并注意选择与材料相配合的防腐蚀和防护措施。
4.强度与稳定性:设计时需充分考虑结构的强度和稳定性,通过增加加强筋、改变连接方式等方法来提高结构的整体性能。
钣金基础知识考试题(入学考试)

内部资料仅供分销商使用钣金喷漆基础知识(入学考试)一汽丰田汽车销售有限公司服务部培训室每道试题只有一个正确答案。
请选择最佳答案。
1.选择一个丰田整体式车身结构的例子。
A.雷门结构B.增强结构C.桁架结构D.减震结构2.下列关于整体式车身结构特点的叙述,哪一项不正确?A.整体式车身重量比较轻,但因为使用整体式结构所以仍具有足够的强度以抵抗弯曲和和扭曲。
B.整体式车身是由冲压成形状的薄钢板点焊组合而成的。
C.由于整体式车身广泛使用薄钢板,所以在修理车身时,必须实施防锈处理。
D.由于整体式车身由冲压成各种复杂形状的钢板所组成,因此车身损伤后,无须在车身修理上花费更多的时间。
3.关于丰田的车身结构设计理念,下列哪一项是错误的?A.车身前后侧梁具有碰撞吸收结构。
B.为了分散侧向碰撞,中柱和门槛板都有加强梁。
C.增加前车身的强度以保护发动机和变速器。
D.通过增加加强件提高车身刚度。
4.后车底板侧梁拱起部位的主要目的是什么?A.防止燃油箱的损伤。
B.防止后悬架的损伤。
C.防止中央车底板的损伤。
D.防止行李箱的损伤5.关于“碰撞吸收”的叙述,下列哪一项是错误的?A.车辆的前部设置了应力集中区域。
B.车辆的后部设置了应力集中区域。
C.车辆的中部设置了应力集中区域。
D.前后侧梁设计有波纹区域使得其能够吸收碰撞能量。
6.以下哪个车身区域使用垫圈焊接的方法效率最高?A.内部可触及的区域。
B.内部不可触及的区域。
C.车架D.塑料零件7.下列哪项不是钢板维修的标准?A.钢板没有高点B.耐久性C.钢板具有一定的强度D.高低差8.在钢板表面施涂原子灰之前,施涂防锈底漆的原因是什么?A.防止生锈和提高附着力B.使金属表面清洁和除油。
C.使金属表面平滑。
D.改善外观。
9.CO2—MIG焊接方法的特性是什么?A.比氧乙炔焊接方法产生更多的热变形和热量B.焊接前,要在焊接部位施涂点焊漆。
C.隔离气体是CO2和氧气的混合气体。
D.喷出的CO2气体用来隔离焊接区域和空气接触。
(完整版)钣金件结构设计工艺手册

39钣金件结构设计工艺手册1 第一章钣金零件设计工艺 11.1钣金材料的选材 11.1.1 钣金材料的选材原则 1 1.1.2 几种常用的板材11.1.3 材料对钣金加工工艺的影响 3 1.2冲孔和落料: 51.2.1 冲孔和落料的常用方式 5 1.2.2 冲孔落料的工艺性设计91.3钣金件的折弯13 1.3.1模具折弯:131.3.2 折弯机折弯 141.4钣金件上的螺母、 螺钉的结构形式 261.4.1 铆接螺母 261.4.2 凸焊螺母 291.4.3 翻孔攻丝301.4.4涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较1.5钣金拉伸 321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸 331.5.3 局部沉凹与压线 331.5.4 加强筋 341.6其它 :丄艺 351.6.1 抽孔铆接 351.6.2 托克斯铆接 361.7沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸 361.7.2 孔沉头铆钉的沉头孔的尺寸的统一 36 1.7.3 沉头螺钉连接的薄板的特别处理 362 第二 章金属切削件设计工艺 372.1常用金属切削加工性能 372.2零件的加工余量 38 2.2.1 零件毛坯的选择和加工余量 382.2.2 工序间的加工余量382.3不同设备的切削特性、加工精度和粗糙度的选择2.3.1常用设备的加工方法与表面粗糙度的对应关系2.3.2 常用公差等级与表面粗糙度数值的对应关系 392.4螺纹设计加工 40 2.4.1 普通螺纹的加工方法 40 2.4.2 普通螺纹加工常用数据 402.4.3普通螺纹的标记4131392.4.4 普通螺纹公差带的选用及精度等级41245 英制螺纹的尺寸系列422.5常见热处理选择和硬度选择。
422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1压铸工艺成型原理及特点443.2压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464第四章铝型材零件设计工艺463.3型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4铝型材常用材料及供货状态493.5铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3角焊584.4缝焊585 第六章塑料件设计工艺595.1塑胶件设计一般步骤595.2公司不同的产品系列推荐的材料种类。
钣金结构设计工艺手册(36页)

钣金结构设计工艺手册1.1钣金材料的选材钣金材料是通信产品结构设计中最常用的材料,了解材料的综合性能和正确的选材,对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。
1.1.1钣金材料的选材原则1)选用常见的金属材料,减少材料规格品种,尽可能控制在公司材料手册范围内;2)在同一产品中,尽可能的减少材料的品种和板材厚度规格;3)在保证零件的功能的前提下,尽量选用廉价的材料品种,并降低材料的消耗,降低材料成本;4)对于机柜和一些大的插箱,需要充分考虑降低整机的重量;5)除保证零件的功能的前提外,还必须考虑材料的冲压性能应满足加工艺要求,以保证制品的加工的合理性和质量。
1.1.2几种常用的板材介绍1.1.2.1 钢板1)冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称,它是由碳素结构钢热轧钢带,经过进一步冷轧制成厚度小于4mm的钢板。
由于在常温下轧制,不产生氧化铁皮,因此,冷板表面质量好,尺寸精度高,再加之退火处理,其机械性能和工艺性能都优于热轧薄钢板。
常用的牌号为低碳钢08F和10#钢,具有良好的落料、折弯性能。
2)连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板,即“电解板”,指电镀锌作业线上在电场作用下,锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程,因为工艺所限,镀层较薄。
3)连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮,是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带,钢带先通过火焰加热的预热炉,烧掉表面残油,同时在表面生成氧化铁膜,再进入含有H2、N2混合气体的还原退火炉加热到710~920℃,使氧化铁膜还原成海绵铁,表面活化和净化了的带钢冷却到稍高于熔锌的温度后,进入450~460℃的锌锅,利用气刀控制锌层表面厚度。
最后经铬酸盐溶液钝化处理,以提高耐白锈性。
与电镀锌板表面相比,其镀层较厚,主要用于要求耐腐蚀性较强的钣金件。
4)覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成,形成致密的四元结晶体保护层,具有优良的耐腐蚀性,正常使用寿命可达25年,比镀锌板长3-6倍,与不锈钢相当。
钣金结构设计工艺手册

钣金结构设计工艺手册1.1 钣金材料的选材钣金材料是通信产品结构设计中最常用的材料,了解材料的综合性能和正确的选材,对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。
1.1.1 钣金材料的选材原则1)选用常见的金属材料,减少材料规格品种,尽可能控制在公司材料手册范围内;2)在同一产品中,尽可能的减少材料的品种和板材厚度规格;3)在保证零件的功能的前提下,尽量选用廉价的材料品种,并降低材料的消耗,降低材料成本;4)对于机柜和一些大的插箱,需要充分考虑降低整机的重量;5)除保证零件的功能的前提外,还必须考虑材料的冲压性能应满足加工艺要求,以保证制品的加工的合理性和质量。
1.1.2 几种常用的板材介绍1.1.2.1 钢板1)冷轧薄钢板冷轧薄钢板是碳素结构钢冷轧板的简称,它是由碳素结构钢热轧钢带,经过进一步冷轧制成厚度小于 4mm 的钢板。
由于在常温下轧制,不产生氧化铁皮,因此,冷板表面质量好,尺寸精度高,再加之退火处理,其机械性能和工艺性能都优于热轧薄钢板。
常用的牌号为低碳钢 08F 和 10#钢,具有良好的落料、折弯性能。
2)连续电镀锌冷轧薄钢板连续电镀锌冷轧薄钢板,即“电解板”,指电镀锌作业线上在电场作用下,锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程,因为工艺所限,镀层较薄。
3)连续热镀锌薄钢板连续热镀锌薄钢板简称镀锌板或白铁皮,是厚度 0.25~2.5mm 的冷轧连续热镀锌薄钢板和钢带,钢带先通过火焰加热的预热炉,烧掉表面残油,同时在表面生成氧化铁膜,再进入含有 H2、N2 混合气体的还原退火炉加热到 710~920℃,使氧化铁膜还原成海绵铁,表面活化和净化了的带钢冷却到稍高于熔锌的温度后,进入 450~460℃的锌锅,利用气刀控制锌层表面厚度。
最后经铬酸盐溶液钝化处理,以提高耐白锈性。
与电镀锌板表面相比,其镀层较厚,主要用于要求耐腐蚀性较强的钣金件。
4)覆铝锌板覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成,形成致密的四元结晶体保护层,具有优良的耐腐蚀性,正常使用寿命可达 25 年,比镀锌板长 3-6 倍,与不锈钢相当。
钣金设计基础教程PPT培训课件

详细描述:介绍如何将多个钣金件组合成一个完整的组件或产品,涉及装配、连接、优化等方面的知 识,适合学员全面掌握钣金设计技能。
05
钣金设计常见问题及解决方案
问题一:如何优化钣金设计方案?
01
优化设计方案
04
• 材料选择:根据产品需求选择合适的材料,如不锈钢 、铝合金等,考虑其强度、耐腐蚀性及成本。
课程内容丰富
课程涵盖了钣金设计的基本概念、 材料特性、工艺流程、设计原则 等方面的知识,为学员提供了全 面的学习内容。
教学方法多样
课程采用了PPT演示、案例分析、 实践操作等多种教学方法,使学 员能够更加深入地理解和掌握所 学知识。
课程展望
1 2 3
深化实践操作
在未来的课程中,可以增加更多的实践操作环节, 让学员通过实际操作来巩固所学知识,提高设计 技能。
焊接
将两块或多块板材通过焊接方 式连接在一起。
表面处理
对钣金件表面进行喷涂、电镀 等处理以提高其耐腐蚀性和美
观度。
钣金设计原则
功能性
满足产品所需的功能要求,确 保结构的稳定性和可靠性。
工艺性
便于加工制造,降低生产成本 ,提高生产效率。
可靠性
考虑材料的力学性能、耐久性 以及安全性等因素,确保产品 在使用过程中稳定可靠。
接性能。
不锈钢
具有优异的耐腐蚀性能 和良好的机械性能,常 用于需要高耐久性的场
合。
铝合金
质轻、耐腐蚀、易于加 工,广泛应用于航空、
汽车等领域。
铜及铜合金
导热性好,易于加工, 常用于散热器和电气连
接件。
钣金加工工艺
01
02
03
04
钣金件结构设计要点优质课件

四.机壳类钣金件旳设计要点
机壳开模之前最佳先设计已知所需Label 之位置及大小,可先于Case上打上标识.以便贴Label时 之对准.最常见旳标识有两种, 1. 在Label旳四面打”L”形旳记号,或左边旳上下两侧.或上方旳左右两侧.此方式模具费较便宜. 但Label凸出Case表面,轻易被刮伤. 2.以Label旳形状大小再加大0.3mm旳尺寸.于欲贴Label处打个0.2~0.3mm旳凹痕. 不论用何种方式可在四个角选一合适旳角做45度旳导角.Case上旳标识相正确位置做相同旳45 度导角.做防呆用.防止Label在不同旳时间或不同旳工作人员贴了不同旳方向.
三.螺丝孔旳设计要点
2.铁件平面上冲孔(through hole)或抽孔(drawing hole),再以螺丝攻攻牙. 一般攻M3或M4旳机械牙. 若以直径3mm螺丝锁付, 则孔径 d未攻牙前应在于2.6mm. 若以直径4mm螺丝锁付, 则孔径 d未攻牙前应在于3.6mm 若使用料厚为1.0~1.2mm时,提议采用抽孔(drawing hole)而不是穿透孔(through hole) . 因1.2mm旳料厚攻M3旳牙时,只有2.5牙.较轻易滑牙.
四.机壳类钣金件旳设计要点
在机壳组装设计中常会有2件组合,或3,4件以上旳相互组合件.常见旳固定方式有锁螺丝,拉钉,抽 孔铆合或点焊,点焊时要上点焊机一定要有定位点或定位梢或治具来确保位置旳正确.若用螺丝或 拉钉时已经有相正确螺丝孔拉钉孔,故经常不会再多加几种定位孔来定位.但螺丝孔拉钉孔旳孔径 一般为了轻易装配都设计旳比较大一点.所以零件间旳相对位置也轻易有所误差. 提议在此情况下利用间隙较小旳定位凸点定位.在做T/A Loop运算时以公差较小旳定位点做基准 运算也比较精确.
三.螺丝孔旳设计要点
钣金件结构设计工艺手册

钣金件结构设计工艺手册一、引言:钣金件是一种常用的零件制造工艺,广泛应用于机械、汽车、电子、航空等行业。
钣金件结构设计工艺手册是对钣金件结构设计的具体要求和工艺流程进行说明的文档,旨在指导设计人员在钣金件结构设计过程中的各个环节,确保产品的质量和性能。
二、钣金件结构设计的基本原则:1.结构简洁:钣金件结构设计应该遵循简洁、合理、经济的原则,尽量减少零部件的数量和工艺复杂度,提高制造效率和经济效益。
2.强度与刚度:钣金件的强度和刚度是保证产品安全和稳定运行的重要指标,设计时应考虑设计负荷、材料强度和刚度,合理选择截面尺寸和加强措施。
3.便于加工和装配:钣金件的结构设计应便于加工和装配,避免复杂的加工过程和装配难度,提高生产效率和产品的一致性。
4.考虑制造工艺:钣金件的结构设计应考虑到制造工艺的要求,避免过大的冲压力度和工艺难度,降低废品率和制造成本。
三、钣金件结构设计工艺手册内容:1.钣金件结构设计的基本要素:包括钣金件的形状尺寸、材料选择、结构布局等要素,根据具体应用场景和需求进行合理设计。
2.钣金件的结构设计要点:介绍了钣金件结构设计的关键要点,如圆角半径的选择、表面处理要求、焊接和连接方式等。
3.钣金件结构设计中的强度与刚度计算:通过对钣金件结构进行强度与刚度计算,确保产品在使用过程中不发生变形或破裂等问题。
4.钣金件结构设计中的加工要求:介绍了钣金件加工过程中需要注意的事项和操作要求,包括切削工艺、冲压工艺、折弯工艺等。
5.钣金件结构设计中的装配要求:说明了钣金件装配过程中需要注意的细节,如装配顺序、固定方式、防脱落措施等。
6.钣金件结构设计中的质量控制:指导了钣金件质量控制的方法和要求,包括检测手段、抽样方法、质量标准等,确保产品符合设计要求和客户需求。
7.钣金件结构设计案例:列举了一些常见的钣金件结构设计案例,以供设计人员参考和学习。
四、结论:钣金件结构设计工艺手册是钣金件结构设计过程中的重要参考资料,通过遵循其中的要求和工艺流程,能够有效提高钣金件的质量、性能和制造效率。
钣金基本知识

1、识图长对正、高平齐、宽相等(各个视图之间的对应关系)第一投影:从哪边投影得到的图放在对面(左边投影得到的图放置在右边)第三投影:从哪边投影得到的图放在哪边(左边投影得到的图放置在左边)2. 简单地说,第一视角就是:图纸-实物-你的眼睛,即实物放在图纸和你的眼睛中间,从眼睛方向投影到图纸上;第三视角就是:实物-图纸-你的眼睛,即图纸放在实物和你的眼睛中间,实物往你的眼睛方向投影到图纸上.还有不能象以上所说的:简单说就是左视图在左边,右视图在右边! 3. 一角法又称投影法,而三角法又称镜象2 数冲通用厚转塔模具一般按模具能加工的孔径尺寸进行分级,方便模具的选用。
通常分为A、B、C、D、E五档。
A(1/2”)工位:加工范围Ø1.6~Ø12.7mmB(11/2”)工位:加工范围Ø12.7~Ø31.7mmC(2”) 工位:加工范围Ø31.7~Ø50.8mmD(31/2”)工位:加工范围Ø50.8~Ø88.9mmE(41/2”)工位:加工范围Ø88.9~Ø114.3mm如果间隙过大,废料会出现粗糙、起伏的断裂面和一窄光亮带区域。
间隙越大,断裂面与光亮带区域所成角度就越大。
如果间隙过小,废料会呈现出一小角度断裂面和一宽光亮带区域。
(1) 最佳间隙:剪切裂缝结合,均衡冲压力、工件质量和模具寿命。
(2)间隙太小:次等的剪切裂缝,冲压力提升,缩短模具使用寿命。
对用户来讲,提高模具的使用寿命可以大大降低冲压成本。
影响模具使用寿命的因素如下:1、材料的类型及厚度。
2、是否选择合理的下模间隙。
3、模具的结构形式。
4、材料冲压时是否有良好的润滑。
5、模具是否经过特殊的表面处理,如镀钛、碳素氮化钛。
6、上下转塔的对中性。
《钣金设计》课件

工艺
包括切割、折弯、焊接、 表面处理等,需根据产品 需求选择合适的工艺和设 备。
钣金设计的应用领域
电力设备
如配电柜、电缆桥 架等。
医疗器械
如手术台、治疗柜 等。
通信设备
如基站、天线、馈 线等。
交通设备
如地铁车辆、高铁 车厢等。
家用电器
如冰箱、洗衣机、 空调等。
钣金设计的基本原则
功能性
满足产品所需的功能和性能要 求,确保产品的稳定性和可靠
总结词
了解钣金零件的分类和特点对于后续的设计和加工至关重要 。
详细描述
钣金零件根据其形状和用途可分为多种类型,如平板、弯曲 件、折弯件等。每种类型都有其独特的特点和应用场景,例 如平板零件通常用于结构支撑,而弯曲件则常用于设备外壳 和框架。
钣金零件的设计流程
总结词
遵循合理的设计流程是确保钣金零件质量和加工效率的关键。
感谢观看
铝合金
质轻、耐腐蚀、导电性好,广 泛用于航空、汽车和建筑领域
。
不锈钢
耐腐蚀、强度高,广泛用于化 工、食品和医疗器械等领域。
铜合金
导电性好、耐腐蚀,用于电气 、建筑和装饰领域。
金属材料的加工工艺
切割
激光切割、等离子切割和水切割等。
焊接
电弧焊、激光焊和电阻焊等。
折弯
手动折弯和数控折弯等。
表面处理
喷涂、电镀和氧化等。
其他加工工艺
总结词
除了上述几种常见的钣金加工工艺外,还有许多其他加工方法,如激光切割、等离子切 割、水切割等。
详细描述
这些加工方法具有各自的特点和应用范围,可以根据具体需求选择合适的加工方法。例 如,激光切割具有高精度、高效率的特点,广泛应用于薄板切割和打标;等离子和水切
钣金设计指南

钣金设计指南目录Ⅰ、设计小知识 (3)一、功能要求 (3)二、工艺要求 (3)1、冲裁 (3)2、折弯 (7)3、钣金件的连接 (12)4、其它工艺 (16)三、装配要求 (17)四、成本要求 (18)五、材料的选择 (18)六、金属冲压件的公差 (18)Ⅱ、钣金常用机构形式 (19)1、冲裁 (3)Ⅰ、设计小知识钣金件的设计除了要考虑功能要求外,还得考虑工艺要求、装配要求、成本要求。
与铸、锻件相比,钣金件所做成的产品有较高的强度、较轻的结构重量;加工简便,所用的设备简单;外形平整,加工余量少,可减轻重量,缩短生产周期,降低成本。
一、功能要求功能要求主要是满足系统的结构要求、强度要求、屏蔽要求、接地导电性能等。
系统的结构是一个系统的硬件、PCB板、线材、电源等空间放置的位置、形式、连接装配方式等。
钣金件由于其良好的强度、钢度、加工性、导电性,通常是用来负责支承起系统中大部分的硬件、PCB板、线材、电源等。
硬件的放置形式多种多样,其要求也会有所不同。
机械强度是钣金件设计中最重要的一环。
因为系统中大部分的重量靠钣金件来支承,钣金件的机械强度出现问题,系统中整个强度就会出问题。
医疗仪器一般需要做震动测试,跌落实验,碰撞实验,冲击实验等,有的机器甚至要求强度做到能承受100g的冲击,这就需要足够的机械强度和钢度。
尤其是那些需要支承悬空的硬件的钣金件,和起主要支承作用的支架等,更必须有更好的强度。
通常设计大型的系统如B超、CT机、检验设备,通信用的机箱机柜等,会先设计起支承用的支架框架。
这样的支架框架可选用型材(如铝型材),也可选用比较厚的钣金件折弯成“∏”或“□”形。
一般情况,增加一个折弯会使钢度增加几倍。
二、工艺要求钣金件的加工设备主要有数控冲床,折弯机,冲床,剪裁机,铣床,钻床,焊接设备等(附表中是迈讯的机器设备统计)。
钣金成形可归纳为压缩类成形、伸长类成形和弯曲类成形三种基本类型。
钣金件加工中的矫形、弯曲、卷板、冲裁、拉深等工序,都是利用金属在常温下产生的塑性变形而成为所需的形状。
钣金结构设计归纳

钣金结构设计需要注意的地方:
1.1 加强筋
在板状金属零件上压筋,有助于增加结构刚性,加强筋结构及其尺寸选择参见表6。
加强筋结构及尺寸选择
1.2 打凸间距和凸边距的极限尺寸
打凸间距和凸边距的极限尺寸按下表选取。
打凸间距和凸边距的极限尺寸
1.3 百叶窗
百叶窗通常用于各种罩壳或机壳上起通风散热作用,其成型方法是借凸模的一边刃口将材料切开,而凸模的其余部分将材料同时作拉伸变形,形成一边开口的起伏形状。
1.5 攻螺纹前底孔直径的确定
普通螺纹攻螺纹前底孔的钻头直径
1.6 翻边冲压成型螺纹底孔参数。
钣金柜体设计知识点

钣金柜体设计知识点一、简介钣金柜体是一种常见且重要的家具,广泛应用于家庭、办公室、商业场所等各个领域。
它由钣金材料制成,具有轻便、耐用、美观等特点。
本文将介绍钣金柜体设计的一些关键知识点,以帮助您全面了解和掌握钣金柜体设计。
二、材料选择钣金柜体的材料选择直接影响到其品质和使用寿命。
常见的钣金材料包括冷轧板、热轧板、不锈钢板等。
在选择材料时,需要考虑到柜体的用途、负荷要求、环境条件等因素。
一般而言,冷轧板具有较强的韧性和耐腐蚀性能,是常用的材料之一。
三、结构设计钣金柜体的结构设计关系到其强度、稳定性和易用性。
在结构设计时,需要考虑以下几个方面的问题:1. 强度问题:柜体应具备足够的强度,能够承受常见的负荷和使用条件。
关键部位,如连接处、角部等应加强设计,以提高整体的稳定性。
2. 空间利用:柜体设计应充分考虑空间的利用率,不仅要满足实际使用需求,还要兼顾美观和便利性。
合理的隔板、抽屉等设计可以提高柜体内部的收纳能力和整理效果。
3. 细节处理:细节处理是柜体设计的重要部分,包括柜门的开启方式、把手的设计、边缘的处理等。
这些细节决定了柜体的外观质感和用户的使用体验。
四、工艺技术钣金柜体的制作过程通常包括材料切割、冲孔、折弯、成形、焊接、打磨等工艺。
不同的工艺技术对于最终的柜体质量和外观效果具有重要影响。
1. 切割:切割是将钣金板材切割成指定尺寸的工序。
常用的切割方式有剪切、钢丝锯切和激光切割等。
选择合适的切割方式可以提高材料的利用率和切割的精度。
2. 折弯成形:折弯成形是将切割好的板材按照指定的角度进行弯曲,形成柜体的各个部分。
折弯机是常用的工具,需要根据设计要求进行调整。
3. 焊接:柜体的组装通常需要进行焊接工艺。
焊接应确保焊缝牢固、美观,且不影响柜体的整体强度。
4. 表面处理:柜体的表面处理可以采用喷涂、喷砂等方式。
不同的涂装方式可以达到不同的效果,如防腐、耐磨、美观等。
五、质量控制钣金柜体设计中的质量控制是确保产品质量的重要环节。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
认真勤奋主动担当专业能力开放包容一、钣金加工定义:钣金加工是针对金属薄板(通常在6mm以下)一种综合冷加工工艺,包括剪切,冲裁,折弯,焊接,铆接,模具成型及表面处理等。
其显著的特征就是同一零件厚度一致。
根据加工方式不同,通常分为两类:1.非模具加工:通过数控冲床,激光镭射,折弯机,铆钉机等加工工具对板材进行加工的工艺方式,一般用于样品制作,成本较高。
2.模具加工:通过固定的模具,对钣金进行加工,一般有下料模,成型模,主要用于批量生产,成本较低。
钣金件具有重量轻、强度高、导电(能够用于电磁屏蔽)、成本低、大规模量产性能好等特点,在电子电器、通信、汽车工业、医疗器械等领域得到了广泛应用,例如在电脑机箱、手机、电控柜、取款机、设备外罩中,钣金件是必不可少的组成部分。
随着钣金的应用越来越广泛,钣金件的设计变成了产品开发过程中很重要的一环,机械工程师必须熟练掌握钣金件的设计技巧,使得设计的钣金既满足产品的功能和外观等要求,又能使得冲压模具制造简单、成本低。
钣金加工厂一般来说基本设备包括:剪板机、数控冲床、激光切割机、等离子切割机、水射流切割机、复合机、折弯机以及各种辅助设备如:开卷机、校平机、去毛刺机、点焊机、铆钉机、刨槽机等。
数控冲床的工作原理为:由数控装置内的计算机对编制好的加工程序分析后通过伺服系统及可编程序制器向机床主轴及进给等执行机构发出指令,机床主体则按照这些指令,并在检测反馈装置的配合下,对工件加工所需的各种动作,如刀具相对于工件的运动轨迹、位移量和进给速度等项要求实现自动控制,从而完成工件的加工。
激光切割机的原理:光纤激光切割机利用高密度激光束照射被切割材料上,使材料很快被加热至汽化的温度,瞬间蒸发形成孔洞,随着光束对材料的移动,孔洞连续形成行窄的切缝(如0.1mm左右),完成对材料的切割,这就是激光切割(Laser Cutting)。
按结构分可以分成两大类:1、开放式数控冲床:结构形状C型,一面是开放式。
优点:造价便宜、上下工件方便,方便大型钣金加工。
缺陷:工位吨数低最大只能做到35吨,超过35吨位精度下降。
2、封闭式数控冲床:机构形状O型,无开放面。
优点:可以造高吨位35吨及以上,稳定性好。
适合高精度钣金加工。
缺陷:造价高于开式数控冲床,上下料必须从左右两边上下料。
目前我们公司使用的是通快1000型开放式数控冲床,可加工0.6~2.0mm厚度的SPCC/SGCC/SECC板;0.6~1.5mmSUS不锈钢板,加工幅面为1250X2500mm如果从激光发生器来分可以分为:A,固体激光。
B,半导体激光。
C,液体激光。
D,气体激光。
这里面用于钣金加工激光切割的有固体激光和CO2激光两种。
我们公司用的是德国梅塞尔激光切割机,属于固体激光。
可加工1500X3000mm规格的板材,加工厚度为0.3~8mm折弯机顾名思义是一种能够对薄板进行折弯的机器。
折弯机分为液压折弯机和数控折弯机,液压折弯机按同步方式又可分为:扭轴同步、机液同步,和电液同步。
液压折弯机按运动方式又可分为:上动式、下动式。
我们公司用的是国产数控折弯机,可用于厚度≤6mm,宽度小于3000的板材折弯1.1 冷轧普通薄钢板,是普通碳素结构钢冷轧板的简称,简称:,它是由普通碳素结构钢热轧钢板经过进一步冷轧制成厚度小于4mm的钢板,由于在常温下轧制,不产生氧化皮,因此,表面质量好,尺寸精度高,再加之退火处理,其机械性能和工艺性能良好,是钣金加工最常用的一种金属材料。
常用牌号:国标GB(Q195、Q215、Q235、Q275)日标JIS(SPCC、SPCD、SPCE)1.2 连续电镀锌薄钢板,俗称:,是指在电镀锌作业线上在电场作用下,锌从锌盐的水深液中沉积到预先准备好的冷板表面上,钢板表面就会产生一层镀锌层,使钢板具有良好的耐腐蚀性。
牌号:国标GB(DX1、DX2、DX3、DX4)日标JIS(SECC、SECD、SECE)1.3 连续热镀锌薄钢板,一般简称或,钢板表面美观,有块状或树叶状镀结晶花纹,且镀层牢固,有优良的耐大气腐蚀性能,同时,钢板还有良好的焊接性能和冷加工成型性能,与电镀锌板表面相比,其镀层较厚,主要用于要求耐腐蚀性较强的钣金件。
牌号:国标GB(Zn100‐PT、Zn200‐SC、Zn275‐JY)日标JIS(SGCC、SGCD1、SGCD2、SGCD3)1.4 不锈钢板,是一种耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。
又称不锈耐酸钢。
实际应用中,常将耐弱腐蚀介质腐蚀的钢称为不锈钢,而将耐化学介质腐蚀的钢称为耐酸钢。
需要注意的是:不锈钢板的强度较高,对数控冲床的刀具磨损较大,一般不合适数冲加工。
牌号:不锈钢的种类有很多,钣金加工常用的是一种奥氏体不锈钢(1Cr18Ni9Ti)日标JIS(SUS)1.5铝板, 铝是一种银白色的轻金属,具有良好的导热性、导电性和延展性。
纯铝强度很低,无法作为结构材料使用,钣金加工一般用到的是铝合金板,根据合金元素含量不同,铝板可以分为8个系列,分别为1000系列、2000系列~8000系列,常用的有2000系列,3000系列和5000系列。
2000系列是一种铜铝合金,特点是硬度较高,又称硬铝;可用作各种中等强度的零件和构件,3000系列是一种锰铝合金,防锈性能较好,所以又称防锈铝;5000系列是一种镁铝合金,主要特点为密度低,抗拉强度高,延伸率高。
在相同面积下铝镁合金的重量低于其他系列。
常用牌号的有:3A21(老牌号LF21) 、5A02(老牌号LF2) 、2A06(老牌号LY6)1.6 常用板材重量的计算基本计算公式:材料重量=长(m)*宽(m)*料厚(mm)*材料密度材料名称碳钢板不锈钢板铝板紫铜板黄铜板密度7.857.93 2.718.898.5紧固件为将两个或两个以上零件(或构件)紧固连接成为一件整体时所采用的机械零件的总称。
常用紧固件包括:螺栓、螺柱、螺钉、螺母、垫圈、销等。
2.1 螺纹加工普通螺纹的表示:粗牙普通螺纹用字母“M”及公称直径表示,如公称直径为24mm的粗牙普通螺纹的代号为M24。
细牙普通螺纹用字母“M”及公称直径*螺距表示,如M24*1.5。
攻螺纹前钻底孔直径尺寸计算公式:底孔直径=螺纹外径‐螺距也可按下表直接查出:螺纹规格 M2 M3 M4 M5 M6 M8 M10 M12 M14底孔直径 Φ1.6 Φ2.4Φ3.3Φ4.2Φ5 Φ6.8 Φ8.5Φ10 Φ122.2 铆螺钉,铆螺母,铆松不脱螺钉,其工作原理是,先在工件上预加工相应大小的孔,然后通过冲床或压铆机等设备施加压力,使铆螺母、铆螺钉的齿边挤入板内,导致孔的的周边产生塑性变形,变形物被挤入导向槽,从而产生锁紧的效果。
常用铆螺钉、铆螺母及焊接螺母底孔加工尺寸查询表规格种类M2.5 M3 M4 M5 M6 M8 M10压铆螺母柱 Φ5.4Φ6.1Φ7.2通孔Φ8 盲孔Φ8.5钣金加工工程图也属于机械制图的范畴,机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成,是表达设计意图和制造要求以及交流经验的技术文件,常被称为工程界的语言。
1.1三视图简介三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形,三视图就是主视图、俯视图、左视图的总称。
一个视图只能反映物体的一个方位的形状,不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果,另外还有如剖面图、半剖面图等做为辅助,基本能完整的表达物体的结构。
三视图的投影规则是:主视、俯视长对正主视、左视高平齐左视、俯视宽相等1.2第三角投影法简介三视图有两种画法:第三角投影法和第一角投影法,这两种投影法均符合ISO 国际标准。
目前,中国、德国等国家采用第一角投影法,美国、日本等国家则采用第三角投影法,在实际生产过程中我们也经常会见到第三视角的图纸。
两种投影法的不同之处:第一角投影法是将物体放在投影面与观察者之间第三角投影法是将投影面放在物体与观察者之间所以两种投影法所得的视图,在表示物体前后位置关系上是相反的:第一角视图:左视图放右边,右视图放左边,俯视图放下面,依此类推;第三角视图:左视图放左边,右视图放右边,俯视图放上面,依此类推;在国际标准中,为区别两种画法,规定了两种画法的标记符号,如右图。
2.1展开计算原理:板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层‐‐‐中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准。
中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动。
2.2计算方法:钣金展开的计算方法有很多,每家钣金厂的计算方法也不一定相同,我们采用的是比较简单实用的折弯扣除法来计算展开尺寸。
展开的基本公式: 展开长度=料外+料外‐展开系数(K值)直角折弯展开尺寸=A+B‐K非直角折弯展开尺寸=A+B‐(q/90°)*K圆弧折弯(R/T>5)展开尺寸=(A‐R‐T)+(B‐R‐T)+3.14*q*(R+0.5T)/180°表2‐1钢板展开系数表(单位:mm)板厚T0.8 1.0 1.2 1.5 2.0 2.5 3.0 K(冷板) 1.5 1.8 2.1 2.6 3.4 4.5 5.4 K(不锈钢) 1.4 1.9 2.3 2.87 3.75表2‐2铝板展开系数表(单位:mm)板厚T0.5 1.0 1.2 1.5 2.0 2.5 3.0 K0.8 1.5 1.7 2.3 3.2 4.0 5.0表2‐3铜板展开系数表(单位:mm)板厚T 1.0 1.5 2.0 2.5 3.0 4.0 5.0 6.08.010.0 K 1.8 2.6 3.5 4.4 4.8 6.58.09.512.516表2‐4直边段差展开系数表(单位:mm)H T0.5 0.8 1.0 1.2 1.5 1.6 2.0 3.2 0.50.10.10.10.80.21.0 0.5 0.2 0.2 0.2 0.2 0.21.5 1.0 0.7 0.5 0.3 0.3 0.3 0.3 0.22.0 1.5 1.2 1.0 0.8 0.5 0.4 0.4 0.33.1冲压工艺3.1.1 冲孔最小尺寸要求由于受到冲孔凸模强度限制,孔径不能过小,冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
表3‐1 冲孔最小尺寸列表材料冲孔的最小直径或最小边长(t为材料厚度)圆孔D(D为直径)方孔L(L为边长)腰圆孔、矩形孔a (a为最小边长)高、中碳钢≥1.3t≥1.2t≥1t 低碳钢及黄铜≥1t≥0.8t≥0.8t 铝、锌≥0.8t≥0.6t≥0.6t3.1.2 冲孔最小孔距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制,可参考下图3.1.3 冲孔搭边要求孔与孔之间,孔与外形之间的距离必须要能满足复合模的最小壁厚要求,如图D43.1.4先冲孔后折弯,为保证孔不变形,孔与弯边的最小距离,公式:X≥2t+RtX R3.1.5 在拉深零件上冲孔时,见图,为了保证孔的形状及位置精度以及模具的强3.1.6 数冲加工应注意的问题及要求厚度0.6mm以下材料易变形,加工范围受模具,夹爪等限制,一般不适合用数冲加工;适中的硬度和韧性的材料有较好的冲裁加工性能;硬度太高会使冲裁力变大,对冲头和精度都有不好的影响;硬度太低,使冲裁时变形严重,精度受到很大的限制;材料的高塑性对成形加工有利,但不适合于蚕食、连续冲裁,对冲孔和切边也不太合适;适当的韧性对冲裁是有益的,它可以抑制冲孔时的变形程度;韧性太高则使冲裁后反弹严重,反而影响了精度。
