PID调节和温度控制原理
pid控温原理
pid控温原理PID控温原理。
PID控温原理是指通过比例、积分和微分三个环节来控制温度的一种方法。
PID是Proportional-Integral-Derivative的缩写,即比例、积分、微分控制。
在工业生产中,温度控制是非常重要的,而PID控温原理正是一种高效、稳定的控温方法。
首先,我们来看一下PID控温原理中的比例控制。
比例控制是根据温度偏差的大小来控制加热或冷却的力度。
当温度偏差越大时,控制系统输出的控制量也越大,从而加快温度的变化速度,使温度尽快接近设定值。
比例控制的作用是快速消除温度偏差,但无法完全消除偏差,因为它只是根据偏差的大小来控制力度,而无法考虑到温度变化的趋势。
其次,积分控制在PID控温原理中起着重要作用。
积分控制是根据温度偏差的累积值来调节控制量,使温度偏差逐渐趋于零。
当温度偏差持续存在时,积分控制会逐渐增大控制量,以消除温度偏差。
积分控制的作用是消除温度偏差的累积效应,使温度稳定在设定值附近。
最后,微分控制在PID控温原理中也发挥着重要作用。
微分控制是根据温度变化的速度来调节控制量,以预测未来的温度变化趋势。
当温度变化速度较快时,微分控制会增大控制量,以抑制温度的突然变化,使温度更加稳定。
微分控制的作用是预测温度变化趋势,减小温度波动。
综合比例、积分和微分控制,PID控温原理可以实现对温度的精确控制。
比例控制快速消除温度偏差,积分控制消除温度偏差的累积效应,微分控制预测温度变化趋势,三者结合起来可以使温度稳定在设定值附近,提高生产效率,保证产品质量。
在实际应用中,PID控温原理可以通过传感器实时监测温度,将监测到的温度信号与设定值进行比较,计算出温度偏差,然后经过比例、积分和微分控制,输出相应的控制量,控制加热或冷却设备,从而实现对温度的精确控制。
PID控温原理已经广泛应用于各种工业生产中,如化工、食品加工、医药制造等领域。
总的来说,PID控温原理是一种高效、稳定的温度控制方法,通过比例、积分和微分控制,可以实现对温度的精确控制,提高生产效率,保证产品质量,具有很高的实用价值。

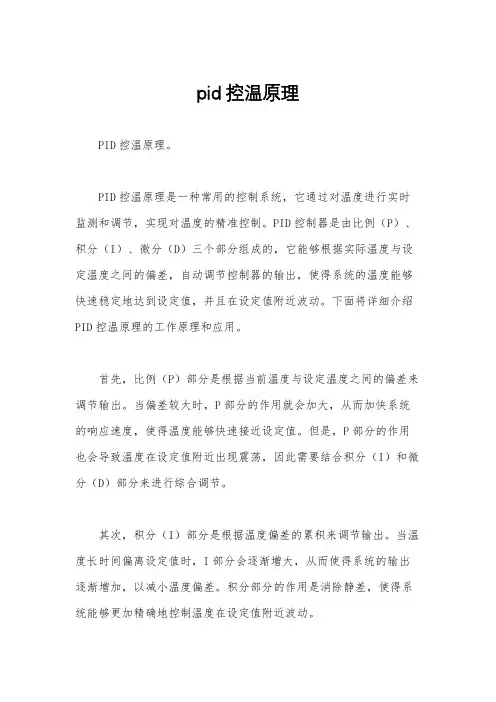

pid控温原理
pid控温原理PID控温原理。
PID控温原理是一种常用的控制系统,它通过对温度进行实时监测和调节,实现对温度的精准控制。
PID控制器是由比例(P)、积分(I)、微分(D)三个部分组成的,它能够根据实际温度与设定温度之间的偏差,自动调节控制器的输出,使得系统的温度能够快速稳定地达到设定值,并且在设定值附近波动。
下面将详细介绍PID控温原理的工作原理和应用。
首先,比例(P)部分是根据当前温度与设定温度之间的偏差来调节输出。
当偏差较大时,P部分的作用就会加大,从而加快系统的响应速度,使得温度能够快速接近设定值。
但是,P部分的作用也会导致温度在设定值附近出现震荡,因此需要结合积分(I)和微分(D)部分来进行综合调节。
其次,积分(I)部分是根据温度偏差的累积来调节输出。
当温度长时间偏离设定值时,I部分会逐渐增大,从而使得系统的输出逐渐增加,以减小温度偏差。
积分部分的作用是消除静差,使得系统能够更加精确地控制温度在设定值附近波动。
最后,微分(D)部分是根据温度变化的速度来调节输出。
当温度变化速度较快时,D部分的作用会加大,从而抑制温度的突然变化,使得系统能够更加稳定地控制温度。
微分部分的作用是预测温度的变化趋势,从而提前调节输出,以减小温度的波动。
综合来看,PID控制器能够根据实际温度与设定温度之间的偏差,自动调节控制器的输出,使得系统的温度能够快速稳定地达到设定值,并且在设定值附近波动。
PID控温原理在工业生产中有着广泛的应用,例如在化工、电子、食品加工等领域都能看到它的身影。
它不仅能够提高生产效率,降低能源消耗,还能够保证产品质量,确保生产过程的安全稳定。
总之,PID控温原理是一种非常重要的控制系统,它通过比例、积分、微分三个部分的综合作用,能够实现对温度的精准控制。
它在工业生产中有着广泛的应用前景,对提高生产效率、降低能源消耗、保证产品质量都有着重要的意义。
希望通过本文的介绍,能够让大家对PID控温原理有更深入的了解,为工业生产的发展和进步做出更大的贡献。
pid在温控中的作用
pid在温控中的作用PID控制是一种自动控制系统中常用的一种控制算法,它根据被控对象的实际运行情况不断调整控制量,以达到稳定的控制效果。
在温控中,PID控制器被广泛应用,可以有效地控制温度波动,保持温度稳定,提高生产效率。
本文将深入探讨PID在温控中的作用。
一、PID控制原理PID控制器是由比例(P)、积分(I)和微分(D)三部分组成的控制器。
它根据被控对象的反馈信号,通过计算偏差的大小和变化率来调整输出控制量,以实现对被控对象的精确控制。
1. 比例控制(P)比例控制是根据偏差的大小来调整控制量的大小,开环放大比例即为比例控制。
比例系数越大,控制量和偏差之间的关系越密切,对温度波动的抑制效果也越好。
但是,过大的比例系数可能引起震荡或过冲现象,影响控制效果。
2. 积分控制(I)积分控制是根据偏差随时间的积累来调整控制量的大小,通过累积偏差的方法来修正系统的静态误差。
积分系数越大,系统的稳态精度越高,但同时也容易导致系统的超调和振荡现象。
3. 微分控制(D)微分控制是根据偏差的变化率来调整控制量的大小,通过对偏差的变化速度进行调节以提高系统的动态响应能力。
微分系数越大,系统的响应速度越快,但同时也会增加系统的灵敏度,容易受到噪声的干扰。
综合比例、积分和微分三部分的作用,PID控制器可以根据实际情况进行调整,以实现对被控对象的精确控制。
二、PID在温控中的应用在温控中,PID控制器被广泛应用于各种工业生产过程中,如化工、食品加工、医药制造等。
它可以对温度进行精确控制,提高生产效率,减少生产成本,保障产品质量。
下面我们将介绍几种常见的温控应用场景。
1. 温度恒温器温度恒温器是一种专门用于保持恒定温度的设备,它通常由PID控制器、加热元件和传感器组成。
PID控制器可以根据被控对象的温度反馈信号,通过比例、积分和微分的调节来控制加热元件的功率,以实现对温度的精确控制。
在实验室、医药制造等领域,温度恒温器被广泛应用于热源的稳定控制。
PID调节原理
PID控制的优点
①原理简单,使用方便; ②适应性强; ③鲁棒性强;
控制品质对被控对象特性的变化不大敏感。
④对模型依赖少。
比例调节的特点:
(1)比例调节的输出增量与输入增量呈一一 对应的比例关系,即:u = K e
40
50
0
60
0
20
40
60
80
100
120
Time (sec)
Time (sec)
积分调节, Ti的变化对控制效果的影响
微分调节作用:微分作用反映系统偏差信号的变化率 ,具有预见性,能预见偏差变化的趋势,因此能产生 超前的控制作用,在偏差还没有形成之前,已被微分 调节作用消除。因此,可以改善系统的动态性能。 在微分时间选择合适情况下,可以减少超调,减少调 节时间。 微分作用对噪声干扰有放大作用,因此过强的微分调 节,对系统抗干扰不利。 此外,微分反应的是变化率,而当输入没有变化时, 微分作用输出为零。 微分作用不能单独使用,需要与另外两种调节规律相 结合,组成PD或PID控制器。
1 G K TIs (s+1) (2s+1)
Amplitude Amplitude
Step Response 12
Step Response 1.8
Ti=0.5
Ti=1
10
1.6
Ti=5
8
1.4
Ti=10
6
Ti=inf
1.2
4 1
2 0.8
0 0.6
-2
0.4 -4
0.2 -6

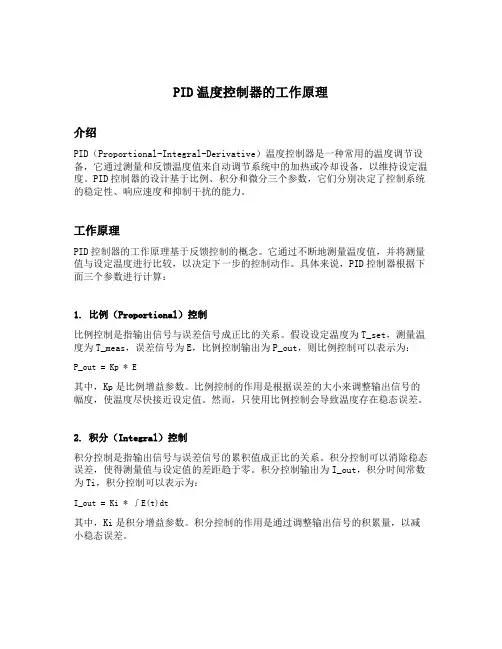

pid温度控制器的工作原理
PID温度控制器的工作原理介绍PID(Proportional-Integral-Derivative)温度控制器是一种常用的温度调节设备,它通过测量和反馈温度值来自动调节系统中的加热或冷却设备,以维持设定温度。
PID控制器的设计基于比例、积分和微分三个参数,它们分别决定了控制系统的稳定性、响应速度和抑制干扰的能力。
工作原理PID控制器的工作原理基于反馈控制的概念。
它通过不断地测量温度值,并将测量值与设定温度进行比较,以决定下一步的控制动作。
具体来说,PID控制器根据下面三个参数进行计算:1. 比例(Proportional)控制比例控制是指输出信号与误差信号成正比的关系。
假设设定温度为T_set,测量温度为T_meas,误差信号为E,比例控制输出为P_out,则比例控制可以表示为:P_out = Kp * E其中,Kp是比例增益参数。
比例控制的作用是根据误差的大小来调整输出信号的幅度,使温度尽快接近设定值。
然而,只使用比例控制会导致温度存在稳态误差。
2. 积分(Integral)控制积分控制是指输出信号与误差信号的累积值成正比的关系。
积分控制可以消除稳态误差,使得测量值与设定值的差距趋于零。
积分控制输出为I_out,积分时间常数为Ti,积分控制可以表示为:I_out = Ki * ∫E(t)dt其中,Ki是积分增益参数。
积分控制的作用是通过调整输出信号的积累量,以减小稳态误差。
3. 微分(Derivative)控制微分控制是指输出信号与误差信号变化率成正比的关系。
微分控制可以抑制温度波动,减小过渡过程中的超调和震荡。
微分控制输出为D_out,微分时间常数为Td,微分控制可以表示为:D_out = Kd * dE(t)/dt其中,Kd是微分增益参数。
微分控制的作用是通过调整输出信号对误差变化率的响应速度,以提高系统的稳定性和动态响应。
PID控制算法PID控制器根据计算得到的比例、积分和微分控制输出值,进行加权求和得到总控制输出信号。

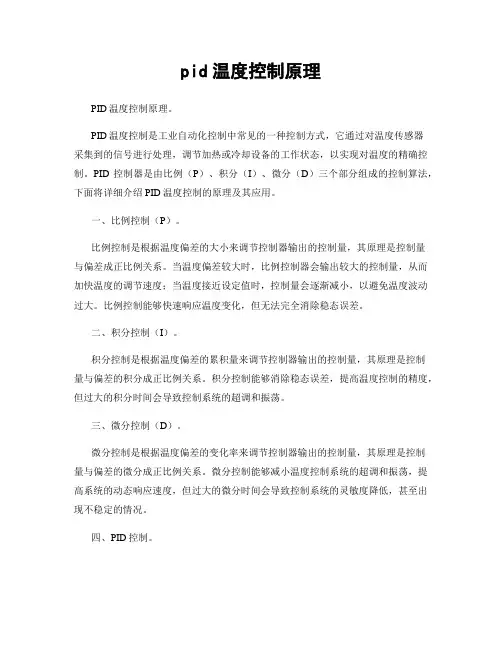

pid温度控制原理
pid温度控制原理PID温度控制原理。
PID温度控制是工业自动化控制中常见的一种控制方式,它通过对温度传感器采集到的信号进行处理,调节加热或冷却设备的工作状态,以实现对温度的精确控制。
PID控制器是由比例(P)、积分(I)、微分(D)三个部分组成的控制算法,下面将详细介绍PID温度控制的原理及其应用。
一、比例控制(P)。
比例控制是根据温度偏差的大小来调节控制器输出的控制量,其原理是控制量与偏差成正比例关系。
当温度偏差较大时,比例控制器会输出较大的控制量,从而加快温度的调节速度;当温度接近设定值时,控制量会逐渐减小,以避免温度波动过大。
比例控制能够快速响应温度变化,但无法完全消除稳态误差。
二、积分控制(I)。
积分控制是根据温度偏差的累积量来调节控制器输出的控制量,其原理是控制量与偏差的积分成正比例关系。
积分控制能够消除稳态误差,提高温度控制的精度,但过大的积分时间会导致控制系统的超调和振荡。
三、微分控制(D)。
微分控制是根据温度偏差的变化率来调节控制器输出的控制量,其原理是控制量与偏差的微分成正比例关系。
微分控制能够减小温度控制系统的超调和振荡,提高系统的动态响应速度,但过大的微分时间会导致控制系统的灵敏度降低,甚至出现不稳定的情况。
四、PID控制。
PID控制是将比例、积分和微分控制结合起来的一种综合控制方式,通过调节P、I、D三个参数的取值,可以实现对温度控制系统的动态性能、稳态精度和鲁棒性进行优化。
在实际应用中,需要根据具体的温度控制对象和控制要求来合理选择PID参数,以实现最佳的控制效果。
五、PID控制在温度控制中的应用。
PID控制在工业生产中被广泛应用于温度控制系统,比如热处理炉、注塑机、食品加工设备等。
通过PID控制器对加热或冷却设备进行精确控制,可以确保生产过程中温度的稳定性和精度,提高产品质量和生产效率。
六、总结。
PID温度控制原理是一种常用的控制方式,通过比例、积分和微分三个部分的综合作用,可以实现对温度控制系统的精确调节。
PID调节和温度控制原理
PID调节和温度控制原理首先,我们需要了解PID调节器的三个组成部分:比例增益(Proportional)、积分时间(Integral)和微分时间(Derivative)。
PID调节器是根据被控对象的误差和误差的变化率进行调节的。
比例增益(Kp)是PID调节器中最基本的部分,它根据被控对象输出值与期望值之间的差异进行调整。
比例增益越大,调节器对误差的响应越快,但也可能导致系统产生震荡和超调的现象。
积分时间(Ti)用于在长时间内调整误差。
积分时间越长,调节器积累积分误差的能力越强,可以更好地消除稳态误差。
然而,如果积分时间设置过大,可能会导致系统响应不够灵敏,甚至产生不稳定。
微分时间(Td)用于根据误差变化率的信息进行调节。
微分时间越大,调节器对误差变化率的响应越快,可以更好地抑制系统振荡和超调。
但如果微分时间设置过大,可能会引入噪声和不稳定性。
在温度控制中,我们可以将被控对象看作是一个热源,调节器则是根据温度传感器测得的实际温度与设定温度之间的差异进行调整。
首先,我们将设定温度与实际温度之差称为误差。
调节器会对误差进行处理,并输出相应的控制信号,例如控制加热或冷却装置的工作状态,以调整被控对象的温度。
当误差较大时,比例增益将起到主导作用,调节器会根据误差的大小和控制参数的设定,输出一个相应的调节信号。
这个信号会影响加热或冷却装置的工作状态,使温度逐渐接近设定温度。
当误差持续存在时,积分时间将发挥作用,调节器会根据误差的积分值来调整控制信号。
积分时间越长,调节器对误差的积累越敏感,可以更好地消除稳态误差。
当误差的变化率较大时,微分时间将起到作用,调节器会根据误差的导数值来调整控制信号。
微分时间越大,调节器对误差变化率的响应越快,可以更好地抑制系统振荡和超调。
通过不断调整和优化PID调节器的参数,我们可以实现对温度的精确控制。
以下是一些在实际应用中常用的PID调节器调参方法:1.手动调参:通过实验和经验,手动调整比例增益、积分时间和微分时间的值,使系统达到稳定状态,从而找到合适的参数。
pid温度控制系统的控温原理
pid温度控制系统的控温原理PID温度控制系统的控温原理控温系统是一种用于精确控制温度的系统,广泛应用于工业生产、科学实验和生活中的各个领域。
其中,PID控制器是一种常用的控制器,它能根据温度的变化实时调整控制器的输出信号,以维持温度在设定值附近波动。
PID控制器是由比例(P)、积分(I)和微分(D)三个部分组成的反馈控制系统。
这三个部分分别对应了控制器对于温度偏差的不同反应方式。
比例部分(P)将当前温度与设定温度之间的差异按比例放大,作为控制器的输出信号。
积分部分(I)则根据温度偏差的时间积分,将温度变化的累积量作为控制器的输出。
微分部分(D)则根据温度变化的速率调整控制器的输出。
在PID控制器中,比例、积分和微分部分的输出信号分别乘以对应的增益系数,然后相加得到最终的控制器输出。
这个输出信号通过执行机构,例如电磁阀或加热器,对温度进行调节,使之接近设定值。
比例部分的作用是根据温度偏差的大小调整控制器的输出,使温度变化更加敏感。
增加比例增益会使控制器对温度变化的响应更快,但也会增加系统的震荡和不稳定性。
积分部分的作用是根据温度偏差的累积量调整控制器的输出,以消除持续的偏差。
增加积分增益能够减小系统的稳态误差,但过大的积分增益会导致系统的超调和震荡。
微分部分的作用是根据温度变化的速率调整控制器的输出,以预测未来的温度变化趋势。
增加微分增益可以提高系统对于温度变化的快速响应,但过大的微分增益会增加系统的噪声和抖动。
PID控制器的参数调整是控制温度的关键。
通常情况下,根据系统的特点和要求,可通过试错法、经验法或自动调节方法来调整PID 控制器的参数,以实现最佳的控温效果。
试错法是通过手动调整PID控制器的参数,观察温度的响应变化,逐步调整参数值以达到最优控温效果。
经验法是根据经验公式或类似系统的经验参数,来初步设定PID控制器的参数,然后再根据实际情况进行微调。
自动调节方法则是通过计算机或专用软件,根据系统的数学模型和控制目标,自动计算出最佳的PID参数。
PID调节和温度控制原理
PID调节和温度控制原理字体大小:大| 中| 小2006-10-21 23:17 - 阅读:209 - 评论:0当通过热电偶采集的被测温度偏离所希望的给定值时,PID控制可根据测量信号与给定值的偏差进行比例(P)、积分(I)、微分(D)运算,从而输出某个适当的控制信号给执行机构,促使测量值恢复到给定值,达到自动控制的效果。
比例运算是指输出控制量与偏差的比例关系。
比例参数P设定值越大,控制的灵敏度越低,设定值越小,控制的灵敏度越高,例如比例参数P设定为4%,表示测量值偏离给定值4%时,输出控制量变化100%。
积分运算的目的是消除偏差。
只要偏差存在,积分作用将控制量向使偏差消除的方向移动。
积分时间是表示积分作用强度的单位。
设定的积分时间越短,积分作用越强。
例如积分时间设定为240秒时,表示对固定的偏差,积分作用的输出量达到和比例作用相同的输出量需要240秒。
比例作用和积分作用是对控制结果的修正动作,响应较慢。
微分作用是为了消除其缺点而补充的。
微分作用根据偏差产生的速度对输出量进行修正,使控制过程尽快恢复到原来的控制状态,微分时间是表示微分作用强度的单位,仪表设定的微分时间越长,则以微分作用进行的修正越强。
PID模块操作非常简捷只要设定4个参数就可以进行温度精确控制:1、温度设定2、P值3、I值4、D值PID模块的温度控制精度主要受P、I、D这三个参数影响。
其中P代表比例,I代表积分,D代表微分。
比例运算(P)比例控制是建立与设定值(SV)相关的一种运算,并根据偏差在求得运算值(控制输出量)。
如果当前值(PV)小,运算值为100%。
如果当前值在比例带内,运算值根据偏差比例求得并逐渐减小直到SV和PV匹配(即,直到偏差为0),此时运算值回复到先前值(前馈运算)。
若出现静差(残余偏差),可用减小P方法减小残余偏差。
如果P太小,反而会出现振荡。
积分运算(I)将积分与比例运算相结合,随着调节时间延续可减小静差。
pid温控仪原理
pid温控仪原理
PID温控仪是一种基于PID控制算法的温度调节装置。
其原理是通过不断监测被控对象的温度变化,并根据设定的温度值和当前温度值之间的差异来调整控制器的输出信号,从而实现温度的精确控制。
PID控制算法是由比例(P)、积分(I)和微分(D)三个部
分组成的。
比例控制通过根据当前温度与设定温度之间的差异来调整输出,使温度更接近设定值。
积分控制通过累加温度差异的历史,能够消除比例控制的偏差,达到更准确的温度控制。
微分控制则通过判断温度变化的速率,来预测温度趋势并及时调整输出,以避免控制系统的过冲现象。
在PID温控仪中,传感器用于检测被控对象的实时温度,并
将信号传输给控制器。
控制器对传感器信号进行采样,并与设定温度进行比较,得到温度误差,然后根据PID控制算法计
算出相应的控制信号。
控制信号通过执行机构(如继电器或可调电阻)输出到被控对象上,从而调整温度。
PID温控仪具有良好的控制精度和稳定性,广泛应用于各个领
域的温度控制应用中。
根据不同的实际应用需求,PID温控仪
还可以配备其他功能模块,如触摸屏显示、通信接口、报警功能等,以满足用户的需求。
通过PID温控仪的精确控制,可
以保证温度的稳定性和准确性,提高生产过程的稳定性和产品质量。
PID调节和温度控制原理
PID调节和温度控制原理一、引言二、PID调节的基本原理PID调节是通过对比控制对象的实际输出和期望输出,计算出一个误差值,然后根据这个误差值和历史误差值的变化趋势来调整控制参数,以使系统输出更接近期望值。
PID调节是根据比例、积分和微分三个因素的综合作用来实现控制。
1.比例(P)控制:根据误差的大小来调整控制量的变化速度。
当误差越大时,控制量的调整速度也越快。
2.积分(I)控制:累积误差的大小来调整控制量的偏置。
当误差持续存在时,积分控制可以逐渐减小误差。
3.微分(D)控制:根据误差的变化率来调整控制量的变化速度。
当误差变化趋势发生变化时,微分控制可以快速反应并调整控制量。
PID控制器的输出可以表示为:u(t) = Kp*e(t) + Ki*∫e(t)dt +Kd*de(t)/dt其中,u(t)为控制器的输出,Kp、Ki和Kd为控制参数,e(t)为误差,∫e(t)dt为误差的积分,de(t)/dt为误差的微分。
三、温度控制的方式温度控制是实际应用中常见的控制问题。
根据控制对象和控制要求的不同,温度控制可以采用不同的方式。
1.开关控制:温度传感器监测到系统温度超过设定值时,控制系统输出信号使加热器工作,当温度降低到设定值以下时,控制系统停止输出信号。
这种方式适用于控制对象的温度变化不大且温度控制精度要求不高的情况。
2.P控制:根据温度误差调整控制量的大小,使温度逐渐接近设定值。
这种方式适用于对温度控制要求较高的情况,但可能存在温度超调和振荡的问题。
3.PI控制:在P控制的基础上增加了积分控制,用来消除温度误差的持续存在。
这种方式能够较好地控制温度误差,但可能导致响应速度较慢。
4.PID控制:在PI控制的基础上增加了微分控制,用来根据温度误差的变化率来调整控制量的变化速度。
PID控制可以在保证较小温度误差的同时,提高控制系统的响应速度和稳定性。
四、PID调节在温度控制中的应用1.温度控制反馈回路:PID调节器通过与温度传感器连接,根据实际温度和设定温度计算误差,并根据误差的大小和变化趋势调整控制参数,从而控制加热器的工作状态,以实现温度的稳定控制。
PID调节和温度控制原理
P I D调节和温度控制原理Hessen was revised in January 2021PID调节和温度控制原理字体大小: | | 2006-10-21 23:17 - 阅读:209 - :0当通过热电偶采集的被测温度偏离所希望的给定值时,PID控制可根据测量信号与给定值的偏差进行比例(P)、积分(I)、微分(D)运算,从而输出某个适当的控制信号给执行机构,促使测量值恢复到给定值,达到自动控制的效果。
比例运算是指输出控制量与偏差的比例关系。
比例参数P设定值越大,控制的灵敏度越低,设定值越小,控制的灵敏度越高,例如比例参数P设定为4%,表示测量值偏离给定值4%时,输出控制量变化100%。
积分运算的目的是消除偏差。
只要偏差存在,积分作用将控制量向使偏差消除的方向移动。
积分时间是表示积分作用强度的单位。
设定的积分时间越短,积分作用越强。
例如积分时间设定为240秒时,表示对固定的偏差,积分作用的输出量达到和比例作用相同的输出量需要240秒。
比例作用和积分作用是对控制结果的修正动作,响应较慢。
微分作用是为了消除其缺点而补充的。
微分作用根据偏差产生的速度对输出量进行修正,使控制过程尽快恢复到原来的控制状态,微分时间是表示微分作用强度的单位,仪表设定的微分时间越长,则以微分作用进行的修正越强。
PID模块操作非常简捷只要设定4个参数就可以进行温度精确控制:1、温度设定2、P值3、I值4、D值PID模块的温度控制精度主要受P、I、D这三个参数影响。
其中P代表比例,I代表积分,D代表微分。
比例运算(P)比例控制是建立与设定值(SV)相关的一种运算,并根据偏差在求得运算值(控制输出量)。
如果当前值(PV)小,运算值为100%。
如果当前值在比例带内,运算值根据偏差比例求得并逐渐减小直到SV和PV匹配(即,直到偏差为0),此时运算值回复到先前值(前馈运算)。
若出现静差(残余偏差),可用减小P方法减小残余偏差。
如果P太小,反而会出现振荡。
pid控制温度原理
pid控制温度原理
PID控制温度原理是一种常用的控制方法,即通过测量系统的温度值与设定值之间的偏差来调节控制器的输出,从而使系统温度稳定在设定值附近。
PID控制器由比例(P)、积分(I)和微分(D)三个部分组成。
比例部分与偏差成正比,积分部分用于处理长期累积的偏差,微分部分则根据偏差的变化率来调整控制器的输出。
在PID控制中,首先需要测量系统的温度值,并计算与设定值之间的偏差(即偏差=设定值-实际值)。
然后,将偏差输入到PID控制器中,控制器根据比例、积分和微分的系数乘以偏差,得到相应的控制量,并输出到执行器(如加热器或冷却器)。
比例系数决定了控制器输出与偏差的线性关系,过大或过小的比例系数都可能导致系统的不稳定性或振荡。
积分系数用于处理系统的静态误差,当系统存在持续偏差时,积分作用将逐渐调整控制量,以消除偏差。
微分系数用于响应偏差的变化率,通过对变化率的监测,可以提前预测系统的响应,并相应地调整控制量。
通过调整PID控制器中的比例、积分和微分系数,可以实现对系统温度的精确控制。
一般来说,可以先调整比例系数,使系统的响应比较快,然后再调整积分系数,消除持续偏差,最后再调整微分系数,以提高系统的稳定性。
总之,PID控制温度原理通过测量温度偏差,并根据比例、积分和微分的系数计算出相应的控制量,从而使系统温度稳定在设定值附近。
pid温度控制器的工作原理
PID温度控制器的工作原理1. 简介PID(比例-积分-微分)是一种常用的控制算法,用于实现对温度等物理量的精确控制。
PID温度控制器是基于PID算法设计的一种设备,用于测量和控制温度。
它通常由传感器、控制器和执行器组成,可以通过调节执行器的输出来维持温度在设定值附近。
2. 基本原理PID温度控制器的工作原理基于反馈控制系统的基本原理。
它通过不断测量和比较实际温度与设定值之间的差异,并根据差异来调整执行器的输出,使得实际温度逐渐接近设定值。
2.1 比例控制比例控制是PID算法中最基本的部分。
它根据实际温度与设定值之间的差异,计算出一个比例项,并将其乘以一个比例系数Kp。
这个比例项表示了输出应该调整多少来消除差异。
具体来说,假设实际温度为T,设定值为Tset,那么比例项P就等于(P = Tset - T)。
然后将P乘以比例系数Kp,得到比例控制的输出值。
2.2 积分控制积分控制是为了消除比例控制中的稳态误差而引入的。
稳态误差是指当温度接近设定值时,由于比例项无法完全消除差异,导致温度始终略微偏离设定值。
积分控制通过对比例项进行积分操作来解决这个问题。
具体来说,将比例项P累加起来,并乘以一个积分系数Ki。
这样就得到了积分项I。
I = I + P然后将积分项I乘以积分系数Ki,得到积分控制的输出值。
2.3 微分控制微分控制是为了改善系统的响应速度而引入的。
当温度变化剧烈时,仅仅使用比例和积分控制可能导致系统反应过慢。
微分控制通过计算温度变化率的负反馈来提高系统的响应速度。
具体来说,将温度变化率与一个微分系数Kd相乘,得到微分项D。
D = Kd * (T - Tprev)其中Tprev表示上一个采样周期的温度值。
然后将微分项D乘以微分系数Kd,得到微分控制的输出值。
2.4 PID控制PID控制将比例、积分和微分三个部分结合起来,通过调节它们的系数来实现对温度的精确控制。
PID输出值 = Kp * P + Ki * I + Kd * D其中Kp、Ki和Kd分别是比例、积分和微分控制的系数。
pid温控原理
pid温控原理一、引言温控技术在现代生活中起着重要的作用,尤其是在工业生产和家用电器中的应用更加广泛。
PID温控原理是一种常见且有效的温度控制方法,本文将对其原理进行详细介绍。
二、PID控制概述PID控制是一种基于比例、积分和微分的控制策略,通过对被控对象的反馈信号进行处理,实现对温度等物理量的精确控制。
PID控制器根据被控对象的实际输出值与设定值之间的误差,计算出控制器输出的控制量。
三、比例控制比例控制是PID控制中最基本的控制方式之一。
它根据被控对象输出值与设定值之间的差异比例来计算控制量。
比例控制的优点是响应速度快,但缺点是可能会产生超调现象。
四、积分控制积分控制是PID控制中的另一种控制方式,它通过积分误差来计算控制量。
积分控制的优点是可以消除稳态误差,但缺点是响应速度较慢,容易造成系统振荡。
五、微分控制微分控制是PID控制中的第三种控制方式,它通过对误差变化率的反馈来计算控制量。
微分控制的优点是可以提高系统的稳定性和响应速度,但缺点是对噪声敏感。
六、PID控制器PID控制器是将比例、积分和微分控制结合起来的一种控制器。
它根据比例、积分和微分的权重系数对误差进行加权处理,并计算出最终的控制量。
PID控制器的优点是可以在不同的工况下实现精确的温度控制。
七、PID控制的应用PID控制广泛应用于各个领域,特别是在温度控制方面得到了广泛应用。
例如,工业生产中的热处理过程、食品加热过程、环境控制系统等都可以使用PID控制来实现温度控制。
此外,家用电器如空调、冰箱等也常常采用PID控制来实现温度的精确调节。
八、PID控制的优化虽然PID控制具有广泛的应用前景,但在实际应用过程中还存在一些问题,如超调、振荡、系统不稳定等。
为了解决这些问题,可以通过调整PID控制器的参数来优化控制效果。
常见的优化方法包括手动调节、自动调参和自适应控制等。
九、总结PID温控原理是一种常见且有效的温度控制方法,通过比例、积分和微分控制的组合来实现对温度的精确控制。
pid温控原理
pid温控原理
PID温控原理是一种通过调节控制器的输出来实现温度控制的
方法。
PID控制器由三个部分组成:比例(P)、积分(I)和
微分(D)。
比例(P)控制器根据当前的温度偏差与设定温度之间的差异,产生一个与该差异成比例的输出信号。
当温度偏差增大时,P
控制器输出信号也会增加。
积分(I)控制器根据温度偏差的时间累积,产生一个与累积
偏差成比例的输出信号。
它的作用是消除持续的温度偏差,使得系统能更快地达到设定温度。
微分(D)控制器根据温度偏差的变化速率,产生一个与变化
速率成比例的输出信号。
它的作用是预测温度的变化趋势,提前调整控制器输出,以防止温度过冲或不稳定。
PID控制器会综合考虑到这三个部分的输出信号,通过加权求
和得到最终的控制器输出信号。
这个输出信号会被发送给执行器,如加热器或冷却器,控制温度的变化。
通过不断地根据实际温度与设定温度之间的差异调整PID控
制器的输出,可以使得温度保持在目标温度附近,提高温控系统的稳定性和控制精度。
pid温度控制原理
pid温度控制原理PID温度控制原理。
PID控制是一种常见的控制方法,它在工业生产和自动化领域有着广泛的应用。
在温度控制方面,PID控制器也扮演着重要的角色。
本文将介绍PID温度控制的原理和应用。
首先,我们来了解一下PID控制的基本概念。
PID控制器是由比例(P)、积分(I)和微分(D)三个部分组成的控制系统。
比例部分通过测量偏差的大小来调节控制量,积分部分通过积累偏差的大小来调节控制量,微分部分通过偏差变化的速度来调节控制量。
三者结合起来,能够实现对控制过程的精确控制。
在温度控制方面,PID控制器的作用是根据温度传感器的反馈信号来调节加热或冷却设备的输出,以维持设定的目标温度。
比例部分根据当前温度与目标温度之间的偏差来调节输出,积分部分根据偏差的积累来调节输出,微分部分则根据偏差变化的速度来调节输出。
三者协同工作,能够实现对温度的精确控制。
在实际应用中,PID控制器需要根据具体的控制对象和环境来进行参数调节。
比如,在温度控制中,需要根据加热或冷却设备的特性、环境温度变化等因素来确定P、I、D三个参数的数值。
通过实验和调试,可以找到最优的参数组合,以实现对温度的精确控制。
除了参数调节,PID控制器还需要考虑控制过程中的稳定性和响应速度。
在温度控制中,稳定性是指控制系统在目标温度附近能够保持稳定的状态,不会出现大幅度的波动。
响应速度则是指控制系统对温度变化的快速响应能力,能够在短时间内调节到目标温度。
通过合理的参数调节和控制策略,可以实现稳定性和响应速度的平衡。
总的来说,PID控制是一种常见且有效的温度控制方法。
通过比例、积分、微分三个部分的协同作用,能够实现对温度的精确控制。
在实际应用中,需要根据具体的控制对象和环境来进行参数调节,以实现控制系统的稳定性和响应速度。
希望本文的介绍能够帮助大家更好地理解PID温度控制的原理和应用。
PID温度控制算法
通过累积误差来进行调节。积分调节将不断累积误差,并根据累积误差 的大小来调整加热元件的功率输出,以消除误差。
03
微分调节(D)
根据温度误差的变化率来调节加热元件的功率输出。微分调节能够预测
温度的变化趋势,并根据变化趋势来调整加热元件的功率输出,以提前
调整,减小误差。
PID温度控制算法的应用场景
微分参数(D)的调整
总结词
微分参数用于抑制超调和减小调节时间,调整微分参数可以改变系统对误差变化的响应 速度。
详细描述
微分参数的调整主要影响系统对误差变化的响应速度。增大微分参数可以加快系统对误 差变化的响应速度,有助于抑制超调,减小调节时间;但过大的微分参数可能导致系统 对噪声和干扰过于敏感。减小微分参数则会使系统对误差变化的响应速度变慢,可能导
PID温度控制算法与其他控制算法的比较
模糊控制算法
模糊控制算法能够处理不确定性和非 线性问题,但在温度控制中,PID控 制算法具有更高的稳定性和可靠性。
神经网络控制算法
神经网络控制算法具有强大的自学习 和自适应能力,但在实际应用中, PID控制算法更加简单、易实现。
PID温度控制算法在智能家居领域的应用前景
pid温度控制算法
contents
目录
• PID温度控制算法简介 • PID温度控制算法的参数调整 • PID温度控制算法的实现 • PID温度控制算法的案例分析 • PID温度控制算法的未来发展
01
PID温度控制算法简介
PID温度控制算法的定义
01
PID温度控制算法是一种基于比例 -积分-微分控制的温度调控方法 。它通过调节加热元件的功率输 出,以达到对温度的精确控制。
积分参数(I)的调整
PID水温控制
PID水温控制引言PID(比例-积分-微分)控制是一种常用的反馈控制算法,广泛应用于工业控制系统中。
在许多工业过程中,如水温控制,在控制温度时,PID控制器起着至关重要的作用。
本文将介绍PID水温控制的原理、步骤和应用。
原理PID水温控制的原理是通过对水温的测量值与设定值之间的差异进行计算,使用比例、积分和微分三个参数来调整控制器的输出,以使温度保持在设定值附近。
•比例参数(P):根据偏差的大小确定输出的变化幅度。
比例控制使得输出正比于温度偏差。
•积分参数(I):根据时间上的偏差累积确定输出的变化幅度。
积分控制用于消除系统的静态误差。
•微分参数(D):根据偏差变化的速度决定输出的变化幅度。
微分控制用于平稳系统的响应。
PID控制器通过对这三个参数进行适当的调整,动态地调整输出以使温度始终保持在设定值附近。
步骤PID水温控制的步骤如下:1.设定温度:首先确定所需的水温设定值。
这个设定值通常作为控制系统的输入。
2.测量温度:使用温度传感器测量实际水温,并将其作为PID控制系统的反馈信号。
3.计算偏差:将目标温度设定值与实际温度测量值之间的差异计算为温度偏差。
4.计算PID输出:根据比例、积分和微分参数,计算PID控制器的输出值。
5.控制执行:将PID输出应用于控制系统中的执行元件,例如阀门或加热器。
6.监测和调整:监测水温的变化,并根据需要调整PID参数,以实现更精确的控制。
应用PID水温控制广泛应用于各种工业过程中,包括:1.加热系统:在加热过程中,使用PID控制器来维持恒定的加热温度,以确保产品质量和工艺控制的稳定性。
2.制冷系统:在制冷过程中,使用PID控制器来维持恒定的冷却温度,以确保设备的正常运行和产品的质量。
3.温室控制:在温室中,使用PID控制器来维持恒定的温度和湿度,以促进植物生长和控制害虫的生长。
4.水处理:在水处理过程中,使用PID控制器来控制水温,以确保水的质量和消毒效果。
5.工业炉燃烧控制:在工业炉中,使用PID控制器来控制燃烧温度,以确保高效燃烧和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
P I D调节和温度控制原理
字体大小:||2006-10-2123:17-阅读:209-:0
当通过热电偶采集的被测温度偏离所希望的给定值时,PID控制可根据测量信号与给定值的偏差进行比例(P)、积分(I)、微分(D)运算,从而输出某个适当的控制信号给执行机构,促使测量值恢复到给定值,达到自动控制的效果。
比例运算是指输出控制量与偏差的比例关系。
比例参数P设定值越大,控制的灵敏度越低,设定值越小,控制的灵敏度越高,例如比例参数P设定为4%,表示测量值偏离给定值4%时,输出控制量变化100%。
积分运算的目的是消除偏差。
只要偏差存在,积分作用将控制量向使偏差消除的方向移动。
积分时间是表示积分作用强度的单位。
设定的积分时间越短,积分作用越强。
例如积分时间设定为240秒时,表示对固定的偏差,积分作用的输出量达到和比例作用相同的输出量需要240秒。
比例作用和积分作用是对控制结果的修正动作,响应较慢。
微分作用是为了消除其缺点而补充的。
微分作用根据偏差产生的速度对输出量进行修正,使控制过程尽快恢复到原来的控制状态,微分时间是表示微分作用强度的单位,仪表设定的微分时间越长,则以微分作用进行的修正越强。
PID模块操作非常简捷只要设定4个参数就可以进行温度精确控制:
1、温度设定
2、P值
3、I值
4、D值
PID模块的温度控制精度主要受P、I、D这三个参数影响。
其中P代表比例,I代表积分,D 代表微分。
比例运算(P)
比例控制是建立与设定值(SV)相关的一种运算,并根据偏差在求得运算值(控制输出量)。
如果当前值(PV)小,运算值为100%。
如果当前值在比例带内,运算值根据偏差比例求得并逐渐减小直到SV和PV匹配(即,直到偏差为0),此时运算值回复到先前值(前馈运算)。
若出现静差(残余偏差),可用减小P方法减小残余偏差。
如果P太小,反而会出现振荡。
积分运算(I)
将积分与比例运算相结合,随着调节时间延续可减小静差。
积分强度用积分时间表示,积分时间相当于积分运算值到比例运算值在阶跃偏差响应下达到的作用所需要的时间。
积分时间越小,积分运算的校正时间越强。
但如果积分时间值太小,校正作用太强会出现振荡。
微分运算(D)
比例和积分运算都校正控制结果,所以不可避免地会产生响应延时现象。
微分运算可弥补这些缺陷。
在一个突发的干扰响应中,微分运算提供了一个很大的运算值,以恢复原始状态。
微分运算采用一个正比于偏差变化率(微分系数)的运算值校正控制。
微分运算的强度由微分时间表示,微分时间相当于微分运算值达到比例运算值在阶跃偏差响应下达到的作用所需的时间。
微分时间值越大,微分运算的校正强度越强。
通常,对于温度控制的理解,是觉得其技术成熟且改变不大。
有一些工业的应用,不仅对时间进行精确的控制,而且在当设定值改变时,对于快速加温阶段和扰动的快速响应形成最小程度的过冲(overshoot)和下冲(undershoot)。
一般采用的PID控制技术难以满足这些特殊的场合。
目前存在2种的复杂温度控制器。
一种方案是基于增加特殊性能的PID,另一种方案是模糊逻辑控制。
增强的PID温度控制
加热和冷却过程中的不同速度(时间常数)可根据温度设定值,进行PID常数的动态调节。
这样的调节需要一个加热模型--加热过程的反转静态特性(inversestaticcharacteristic)。
一旦控制系统执行加热模型,它的输出可被相应地用于前馈变量。
前馈变量与比例成分的输出一起使加热模型符合加热过程。
一个近似的时间优化控制方法需要将温度控制的全部过程分为3个部分,每部分都有其不同控制机制。
在第一阶段(温度在设定值之下)和最后一个阶段(温度在设定值之上),幂常量(分别是满值和零)被应用,控制调节误差。
在中间阶段(设定值在中间),线性PID控制开始作用。
在这里所谓的线性控制区(linearcontrolzone,LCZ)、非线性、调节误差限制(regulationerrorlimit,REL)就能被使用,会有助于限制温度的过冲和下冲。
图1中,为加强的PID温度控制器的框图,适用范围较广。
模糊逻辑
工程师们对模糊逻辑的了解已经超过35年。
模糊控制的魅力在于小规模的微型控制器,因为这一技术比常规的PID要求较少的计算幂和更少的操作存储量。
模糊控制的基本形式可模拟人工控制过程。
根据瞬时温度背离设定值(调节误差,e(n))的程度和温度改变的速率(或调节误差的背离,(e(n)),人工调整应用于加热成分的幂。
整个过程由系统的物理或数学性质决定。
温度的背离和温度的改变速率是高是底还是中等模糊控制以同样的过程变量状态运行。
如图2,模糊温度控制器的框图表明,模糊控制器的输出是如何在功能加强的传统的PID控制器的情况下与前馈模块的输出相结合的。
类似的适配模块可使解模糊化过程优化(使模糊化输出变量成为明确的输出值),并且同时帮助加热器模块更真实反映加热过程。
即使像温度控制这类最简单的过程,如果增加了诸如快速增温阶段也可能变得很复杂。
执行功能加强的、传统的PID控制器就成为一项挑战,特别是如果需要自调整能力以帮助确定优化PID常量时。
然而,不可否认的是,PID控制的理论的运用相当广泛。
另外,模糊控制似乎能较简单的实现相同的性能。
由一阶或更高阶的多项式(LCZ 在增强PID控制中提供唯一一个零阶近似值)控制的,用于时间优化控制系统的二阶转换曲线的近似值使模糊控制在时间优化控制应用中颇占优势。
作为相对较为新的控制方法,它也能提供更多的发展空间。
