隧道工程课程设计报告(完整)
隧道工程课程设计(包含内力图和衬砌及内轮廓设计图)

目录题目:隧道工程课程设计.............................................................................................................. - 3 -一、设计依据.................................................................................................................................. - 3 -二、设计资料.................................................................................................................................. - 3 -三、隧道方案比选说明.................................................................................................................. - 3 -1.平面位置的确定................................................................................................................... - 3 -2.纵断面设计........................................................................................................................... - 4 -3.横断面设计........................................................................................................................... - 4 -四、二次衬砌结构计算.................................................................................................................. - 4 -1.基本参数............................................................................................................................... - 4 -2.荷载确定............................................................................................................................... - 4 -3.计算衬砌几何要素............................................................................................................... - 5 -4.载位移—主动荷载在基本结构中引起的位移................................................................... - 7 -5.外荷载在基本结构中产生的内力....................................................................................... - 8 -6.主动荷载位移..................................................................................................................... - 10 -7.载位移—单位弹性抗力及相应的摩擦力引起的位移..................................................... - 11 -四、墙底(弹性地基梁上的刚性梁)位移................................................................................ - 14 -五、解力法方程............................................................................................................................ - 15 -六、计算主动荷载和被动荷载分别产生的衬砌内力................................................................ - 16 -七、最大抗力值的求解................................................................................................................ - 17 -八、计算衬砌总内力.................................................................................................................... - 18 -1.相对转角的校核................................................................................................................. - 19 -2.相对水平位移的校核按下式计算..................................................................................... - 19 -九、衬砌截面强度检算................................................................................................................ - 20 -1.拱顶..................................................................................................................................... - 20 -2.墙底偏心检查..................................................................................................................... - 20 -十、内力图.................................................................................................................................... - 21 --21-- 1 -- 2 -隧道工程课程设计一、设计依据本设计根据《公路工程技术标准》(JTG B01-2003),《公路隧道设计规范》(JTG D70-2004)进行设计和计算。

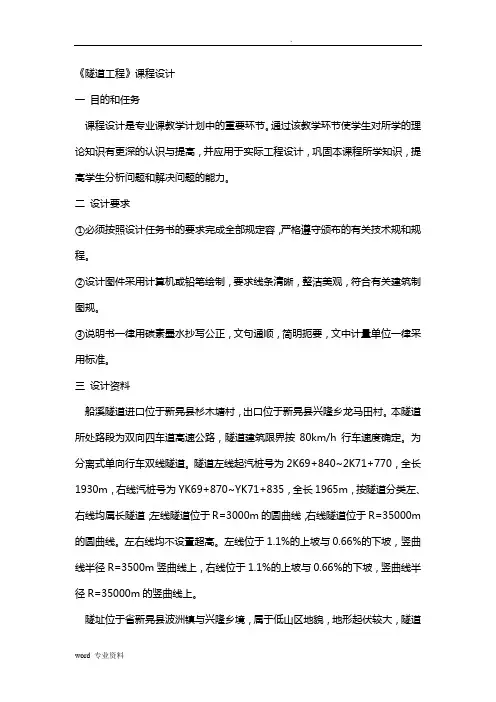

隧道工程课程设计报告.

《隧道工程》课程设计一目的和任务课程设计是专业课教学计划中的重要环节。
通过该教学环节使学生对所学的理论知识有更深的认识与提高,并应用于实际工程设计,巩固本课程所学知识,提高学生分析问题和解决问题的能力。
二设计要求①必须按照设计任务书的要求完成全部规定容,严格遵守颁布的有关技术规和规程。
②设计图件采用计算机或铅笔绘制,要求线条清晰,整洁美观,符合有关建筑制图规。
③说明书一律用碳素墨水抄写公正,文句通顺,简明扼要,文中计量单位一律采用标准。
三设计资料船溪隧道进口位于新晃县杉木塘村,出口位于新晃县兴隆乡龙马田村。
本隧道所处路段为双向四车道高速公路,隧道建筑限界按80km/h行车速度确定。
为分离式单向行车双线隧道。
隧道左线起汽桩号为2K69+840~2K71+770,全长1930m,右线汽桩号为YK69+870~YK71+835,全长1965m,按隧道分类左、右线均属长隧道;左线隧道位于R=3000m的圆曲线,右线隧道位于R=35000m 的圆曲线。
左右线均不设置超高。
左线位于1.1%的上坡与0.66%的下坡,竖曲线半径R=3500m竖曲线上,右线位于1.1%的上坡与0.66%的下坡,竖曲线半径R=35000m的竖曲线上。
隧址位于省新晃县波洲镇与兴隆乡境,属于低山区地貌,地形起伏较大,隧道穿越二道冲沟,隧道最大埋深约188m,隧道进口及出口山体坡度较大,约40°~50°,隧道进口及洞身上坡上遍布杉树、灌木,出口山坡植被较少。
根据质量技术监督局于2001年2月2日发布的《中国地震动参数区划图》查得:隧道区地震动反应谱特征周期为0.35s;地震动峰值加速度小于0.05g,参照其附录D。
地震基本烈度小于Ⅵ度,由于勘察场地地形起伏较大,应考虑地形对地震动参数的放大作用。
该勘察区属亚热带季风气候区,气候温和湿润,雨量充沛。
12月至翌年1月为枯水期,降水量最小,从2月份起见增。
4~8月为雨水期,降水量最大,大气降水是本地区地下水及地表水主要补给来源。
隧道工程课程设计完整版

隧道工程课程设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1初始条件某高速公路隧道通过III 类围岩(即IV 级围岩),埋深H=30m ,隧道围岩天然容重γ=23 KN/m3,计算摩擦角ф=35o ,变形模量E=6GPa,采用矿山法施工;衬砌材料采用C25喷射混凝土,材料容重322/h KN m γ=,变形模量25h E GPa =。
2隧道洞身设计隧道建筑界限及内轮廓图的确定该隧道横断面是根据两车道高速公路IV 级围岩来设计的,根据《公路隧道设计规范》确定隧道的建筑限界如下:W —行车道宽度;取×2mC —余宽;因设置检修道,故余宽取为0m J —检修道宽度;双侧设置,取为×2mH —建筑限界高度;取为L L —左侧向宽度;取为R L —右侧向宽度;取为 L E —建筑限界左顶角宽度;取R E —建筑限界右顶角宽度;取h —检修道高度;取为 隧道净宽为++++=12m设计行车速度为120km/h,建筑限界左右顶角高度均取1m ;隧道轮廓线如下图:图1 隧道内轮廓限界图根据规范要求,隧道衬砌结构厚度为50cm (一次衬砌为15cm 和二次衬砌35cm )通过作图得到隧道的尺寸如下:图2 隧道内轮廓图 得到如下尺寸:11.2m R 5.6m R 9.47m R 321===,,3隧道衬砌结构设计支护方法及衬砌材料根据《公路隧道设计规范》(JTG-2004),本设计为高速公路,采用复合式衬砌,复合式衬砌是由初期支护和二次衬砌及中间防水层组合而成的衬砌形式。
复合式衬砌应符合下列规定:1初期支护宜采用锚喷支护,即由喷射混凝土,锚杆,钢筋网和钢筋支架等支护形式单独或组合使用,锚杆宜采用全长粘结锚杆。
2二次衬砌宜采用模筑混凝土或模筑钢筋混凝土结构,衬砌截面宜采用连结圆顺的等厚衬砌断面,仰拱厚度宜与拱墙厚度相同。
IV 级围岩:初期支护:拱部边墙的喷射混凝土厚度为12-15cm ,拱墙的锚杆长度为,锚杆间距为; 二次衬砌厚度:拱墙混凝土厚度为35cm 因此确定衬砌尺寸及规格如下:深埋隧道外层初期支护,根据规范规定,采用锚喷支护,锚杆采用普通水泥砂浆锚杆,规格HRB Φ20×,采用梅花型局部布设,采用C25喷射混凝土。

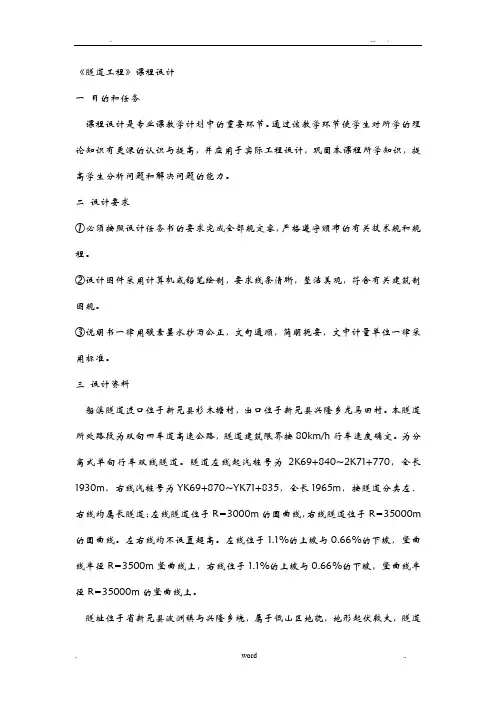

隧道工程施工课程设计报告.

《隧道工程》课程设计一目的和任务课程设计是专业课教学计划中的重要环节。
通过该教学环节使学生对所学的理论知识有更深的认识与提高,并应用于实际工程设计,巩固本课程所学知识,提高学生分析问题和解决问题的能力。
二设计要求①必须按照设计任务书的要求完成全部规定容,严格遵守颁布的有关技术规和规程。
②设计图件采用计算机或铅笔绘制,要求线条清晰,整洁美观,符合有关建筑制图规。
③说明书一律用碳素墨水抄写公正,文句通顺,简明扼要,文中计量单位一律采用标准。
三设计资料船溪隧道进口位于新晃县杉木塘村,出口位于新晃县兴隆乡龙马田村。
本隧道所处路段为双向四车道高速公路,隧道建筑限界按80km/h行车速度确定。
为分离式单向行车双线隧道。
隧道左线起汽桩号为2K69+840~2K71+770,全长1930m,右线汽桩号为YK69+870~YK71+835,全长1965m,按隧道分类左、右线均属长隧道;左线隧道位于R=3000m的圆曲线,右线隧道位于R=35000m 的圆曲线。
左右线均不设置超高。
左线位于1.1%的上坡与0.66%的下坡,竖曲线半径R=3500m竖曲线上,右线位于1.1%的上坡与0.66%的下坡,竖曲线半径R=35000m的竖曲线上。
隧址位于省新晃县波洲镇与兴隆乡境,属于低山区地貌,地形起伏较大,隧道穿越二道冲沟,隧道最大埋深约188m,隧道进口及出口山体坡度较大,约40°~50°,隧道进口及洞身上坡上遍布杉树、灌木,出口山坡植被较少。
根据质量技术监督局于2001年2月2日发布的《中国地震动参数区划图》查得:隧道区地震动反应谱特征周期为0.35s;地震动峰值加速度小于0.05g,参照其附录D。
地震基本烈度小于Ⅵ度,由于勘察场地地形起伏较大,应考虑地形对地震动参数的放大作用。
该勘察区属亚热带季风气候区,气候温和湿润,雨量充沛。
12月至翌年1月为枯水期,降水量最小,从2月份起见增。
4~8月为雨水期,降水量最大,大气降水是本地区地下水及地表水主要补给来源。
隧道工程课程设计范文

隧道工程课程设计范文成都至泸州高速公路二峨山隧道工程衬砌结构计算一、基本资料⑴成都至泸州高速公路二峨山隧道工程地质勘察报告⑵成都至泸州高速公路二峨山隧道平面布置图⑶成都至泸州高速公路二峨山隧道剖面二、工程概况隧道进口段:里程桩号K37+350~K37+460,长度110m,洞顶板埋深 3.20m~38.10m,属浅埋段,进洞口位于斜坡的中部,里程桩号K37+350,地面标高为555.73m,设计路面标高545.71m,洞口中心开挖深度约10.00m,地形上陡下缓,耕地分布,第四系土厚1.00m左右,斜坡上方地形较陡,地面坡度23°~ 35°,基岩出露。
进口段出露地层为侏罗系上沙溪庙组地层,岩性以泥岩、砂岩为主,岩层走向与洞轴线近于垂直,进洞口段无断裂构造,无不良地质现象,稳定性较好,适宜进洞,但略具偏压。
三、设计内容(一)隧道围岩地质分级划分隧道围岩级别划分依据《公路隧道设计规范》(JTG D70- )中的 3.6节《围岩分级》中各项规定划分。
结合《隧道地质勘查报告》中的地层岩性的描述、岩石物理力学性质、结构面特征、洞室埋藏深度、水文地质条件、不良地质现象、施工方法等因素综合分析确定。
隧道围岩分级的综合评判方法采用两步分级,按以下顺序进行:⑴根据岩石的坚硬程度和岩体完整程度两个基本因素的定性特征和定量的岩体基本质量指标BQ,综合进行初步分级。
⑵对围岩进行详细定级时,应在岩体基本质量分级的基础上考虑修正因素的影响,修正岩体基本质量指标值。
⑶按修正后的岩体基本质量指标[BQ],结合岩体的定性特征综合评判,按JTG D70-表3.6.5确定围岩的详细分级。
围岩分级中岩石坚硬程度、岩体完整程度两个基本因素的定性划分和定量指标及其对应关系应符合下列规定:⑴岩石坚硬程度可按JTG D70-表3.6.2-1定性划分。
由岩土勘察报告可知,进口段表层为含块石粘土,下伏基岩,岩性为泥岩、砂岩,岩体裂隙发育,属极软~较软岩。
隧道工程课程设计

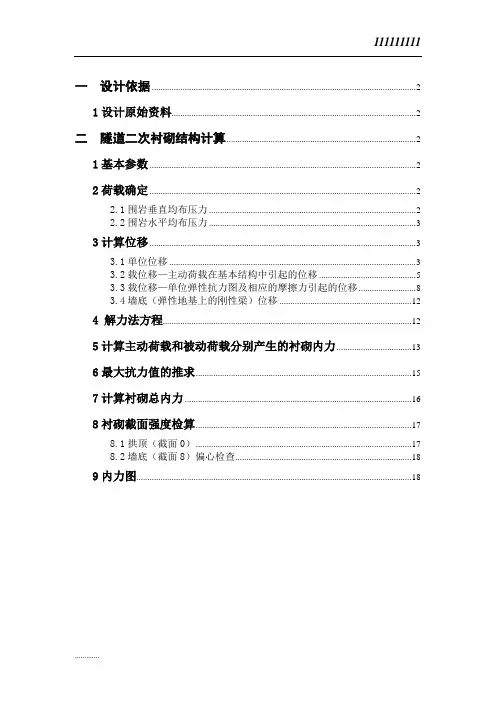

一设计依据 (2)1设计原始资料 (2)二隧道二次衬砌结构计算 (2)1基本参数 (2)2荷载确定 (2)2.1围岩垂直均布压力 (2)2.2围岩水平均布压力 (3)3计算位移 (3)3.1单位位移 (3)3.2载位移—主动荷载在基本结构中引起的位移 (5)3.3载位移—单位弹性抗力图及相应的摩擦力引起的位移 (8)3.4墙底(弹性地基上的刚性梁)位移 (12)4 解力法方程 (12)5计算主动荷载和被动荷载分别产生的衬砌内力 (13)6最大抗力值的推求 (15)7计算衬砌总内力 (16)8衬砌截面强度检算 (17)8.1拱顶(截面0) (17)8.2墙底(截面8)偏心检查 (18)9内力图 (18)一 设计依据本设计根据《公路工程技术标准》(JTG B01—2003),《公路隧道设计规范》(JTJ D70—2004)进行设计和计算。
1设计原始资料(1) 公路等级:高速公路; (2) 设计时速;100km/h ; (3) 隧道平纵曲线半径和纵坡。
平纵曲线设计满足规范要求,洞口内外各有不小于3s 行车速度行程长度范围内的平纵、线性保持一致。
(4) 隧道结构设计标准 1 设计使用期:100年; 2 设计安全等级:一级; 3 结构防水等级:二级;4 区域地震基本烈度为Ⅷ度区,按Ⅸ度抗震烈度进行设防。
(5)1:10000地形图二 隧道二次衬砌结构计算1基本参数围岩级别:Ⅴ级围岩容重:γs =18.53/m kN围岩弹性抗力系数:K=1.5×1053/m kN衬砌材料为C25混凝土,弹性模量E h =2.85×107kPa ,容重γh =233/m kN .2荷载确定2.1围岩垂直均布压力按矿山法施工的隧道围岩荷载为: q s =0.45×21-s γω=0.45×21-sγ[1+i(B-5)]=0.45×24×18.5×[1+0.1×(12.29-5)]=224.078(2kN)/m考虑到初期支护承担大部分围岩压力,而对二次衬砌一般作为安全储备,故对围岩压力进行折减,对本隧道按40%折减,取为1302kN ./m2.2 围岩水平均布压力e=0.4q=0.4×130=52 2kN/m3计算位移3.1单位位移所有尺寸见下图1:半拱轴线长度s=11.48(m)将半拱轴线长度等分为8段,则∆s=s/8=1.435(m) ∆s/ E h =0.5035×107- (1-⋅kPa m ) 计算衬砌的几何要素,详见下表1.单位位移计算表 表1注:1.I —截面惯性矩,I=3bd /12,b 取单位长度。
