封闭母线槽安装施工工艺标准

封闭式插接母线槽安装施工方案及工艺方法

封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量，并进行货物验收。

2.查看施工现场的平面布置图和剖面布置图，熟悉现场环境和条件。

3.制定施工计划，明确工期和安全措施，准备所需施工材料和工具。

二、施工准备工作1.清理施工现场，清除杂物，确保施工土地整洁。

2.根据现场布置图确定母线槽的走向和安装位置，并进行标线。

3.准备好所需的安装工具和设备：扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。

三、安装施工步骤1.根据标线，在施工现场铺设好基础支撑架，确保其稳固可靠。

2.根据施工现场要求，将母线槽切割成所需的长度，并进行加工处理。

3.在所需安装位置上进行基础打孔并固定底座，注意孔洞的大小要适合母线槽的插入。

4.将母线槽按照预先确定的走向插接在底座上，确保插接紧密、牢固。

5.将母线槽连接器与电缆连接器进行对接，并进行焊接，确保连接牢固。

6.检查母线槽的精确度和平整度，对于出现不平整的部分，及时进行调整。

7.按照设计要求安装与之配套的支持架和各种附件。

8.安装过程中，要注意检查插接处的短路和接触电阻，并及时进行修复。

四、验收和交接1.检查母线槽安装的质量，包括插接的牢固性、接触电阻和绝缘性能等。

2.进行电缆和电源的连接，进行试验运行，确保母线槽的正常运行。

3.编制施工记录，确保施工过程的记录和资料的完善。

4.将施工现场交由相关部门验收，确保工程质量符合要求。

5.完成母线槽的安装工作后，对施工现场进行清理，恢复正常工作环境。

以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。

在实际施工过程中，施工人员需要仔细遵循施工方案和工艺方法，确保施工质量和安全。

同时，还需要根据具体情况进行调整和改进，以适应不同的施工环境和要求。

封闭式母线安装工艺

封闭式母线安装工艺（1）施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验（2）主要施工方法及技术措施1）母线槽的检查应严格检查母线槽的质量，重点检查以下内容：a.母线槽外壳应完整、无损坏。

母线槽和配电箱型号、规格符合设计要求。

附件配套正确、数量足。

b.母线接头的连接面平整，连接孔对称，离边缘距离一致。

c.母线之间的绝缘板不能缺损破裂。

d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。

施工现场应清洁，并尽量减少现场搁置时间。

做好防水、防潮工作。

2）母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m.与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。

b.水平安装母线槽支吊架间距一般为2～3m，按母线槽每米重量决定。

母线槽转弯和配电箱连接处应增设支架。

3）支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。

一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。

支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。

b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。

5 工艺流程及操作要点5.1 工艺流程图施工准备→构件预埋,预留孔洞→放线,定位→支架制作,安装→支架位置校对→母线检验→母线吊装,就位→母线,插接箱安装→绝缘电阻测试→动力联合调试→检验评定5.2 施工方法5.2.1 封闭式母线安装前,应保证电气竖井,变配电室,母线经过的场所装饰工程结束,以保证封闭式母线不被污染.楼板及墙体的预留洞,预埋件应按设计要求的位置预埋预留.5.2.2 封闭式母线通道安装基本顺序:选定布线方向→固定支架→槽间用四枚螺栓紧固→清洁母线接头及线槽内部→相间加入母线接头板和绝缘垫→单头螺栓穿入绝缘套管→螺栓穿入母排予置孔→两端紧固→加半装上下盖板→将母线固定在支架上.5.2.3 封闭式母线在安装前除母线槽及及供货商配套供应的零部件外,安装单位还应准备以下安装材料:水平安装 12吊杆,横担(50*50*50角钢);垂直安装支撑槽钢(100*40*5.3)及固定支架的膨胀螺栓M12,M16等.不同电流等级的母线槽相对应的水平及垂直安装支架的间距应严格按有关规定执行.5.2.4 封闭式母线各功能单元的连接部件及活动接头上的铜排表面必须清理干净,外壳内和绝缘子安装前也应擦试干净不得有遗留物.外壳的相间短路板应位置正确连接良好,相间支撑板应安装牢固,分段绝缘的外壳应做好绝缘措施,外壳各连接部位的扭矩螺栓应用力矩板手紧固,各接触面应封闭良好,母线的紧固件必须用热镀锌制品.5.2.5 母线与外壳应同心,其误差不得超过5mm,母线段与母线段连接时两相邻段母线及母线外壳应对齐,连接后不得使母线及母线外壳承受到机械应力.在封闭式母线整体安装前必须做绝缘试验,用2500V兆欧表测量相间,相壳之间,各个功能单元的绝缘电阻,其绝缘电阻不得小于20MΩ.安装人员要认真对照封闭式母线系统图,检查所有母线的规格,型号避免盲目安装,造成返工影响施工安装质量.5.2.6 母线槽的安装,始,中,终端及通道壳体间应可靠地与用电设备接地网连接.连结于涂绝缘材料的通道外壳体,应在两通道之间的接地螺栓上用扁铜带或黄绿相间电缆联接,以确保整个通道连通成为一个接地系统.5.2.7 封闭式母线安装时整体结构应横平竖直,母线通道水平安装,两支架间距≯2500㎜,垂直安装间距≯3600㎜;水平安装时距地面安装高度不小于2.2m,吊杆应有调节水平的技术措施.垂直敷设时距地面 1.8m以上,安装支架应与通道侧板配钻孔,采用M6-M8螺栓紧固.母线的拐弯处以及与插接箱的连接处应加支架.支架成排安装时支架成排安装时应排列整齐间距均匀.当母线的终端盒,始端盒悬空时应采用支架固定,墙体,顶板上的支架必须用两条膨胀螺栓固定,膨胀螺栓应加平光垫片和弹簧垫片.母线垂直通过顶板敷设时,应在通过的底板上采用槽钢支撑固定,当封闭式母线跨越建筑物的伸缩缝或沉降缝时,采用适应建筑物结构移动的措施,防止母线连接处水平移动造成断裂,影响母线的正常供配电.5.2.8 4 J- G K`! 4 ]> T U"EWP ¨ 1%4§X ,XNX BüG ^e4§X,Xz^]> 2'z U"3EWP ~Z-A ]> BüG ¨ Qü ) *ü4 4 ü NXR 4 P z¨.Q A ¨^ "G]> A^ ~4 J- G K`! 4 "G]>¨ y1 4 J- G K`! 4 4§ ',X¨J]> !5BEWP ¨AE b ,X 0'4¨x~ ¨ y1 Y QAE> G¨ > E y—''+4 ¨ +$d 9LE ]> ,X|o1 Y( )~5.3 U&5.3.1 4 J- G K`! 4 üE Eg']> h"… AEk. r'A ¨EO EOJ /UF'^rˇ¨ L> ^ 6~5.3.2 ! 4 > 5B]> !h 0" ! 4 ,X]> !5B^ ^K¨P z^ y1 ,XP z¨oB ) G! ! ! 4 ,XKSz~üA'AuE _ hB2ˇ4 ,X-`C^+# ,X DE n_ E > |0n'&`0n P'~5.3.3 B) > ,X ] ,X! 4 E F'¨ Yh2 ! 4 y= ¨ ! 4 yy " ~5.3.5 ]> / 4§3 ¨E +!h*ü*ü2500V> $mAE/~ 0*ü L7$12 V,¨]> $Jv 50*50*50 "G^V,¨]> $e Jv 100*40*5.3 V,¨]> $7|6 = M12^ M16 n KJà6.2 4 J- G K` ! 4 ,X ! 4 ) Jh*ü6.2.1 ,¨4 _! 4 ),¨4 _! 4 )*üb KSoG!+4 C^¨oe y> 5B,X K` ! 4 y1 G!+S*ü¨G!+oBó9K~6.2.2 0^! 4 )0^! 4 ) 0^E 4 1 G!+4 ! 4 +4 ,XE yF…¨ 0^! 4 )3^ _<或配电柜连接.6.2.3 膨胀母线单元膨胀母线单元用于吸收由于热膨胀产生的母线轴向的变化量,当母线长度超过20-30m时应安装一节膨胀母线单元.6.2.4 变径母线单元变径母线单元用于同一系统中不同额定电流单元的连接,以便使整个母线系统供电更加经济合理.6.2.5 各种母线弯曲单元各种母线弯曲连接单元有L型,T型,Z型,+字型四种,用于水平,垂直供配电的连接和改变走向,可灵活地将母线系统连接起来.6.2.6 母线终端盒母线终端盒用于封闭式母线的终止端,以保证母线系统的供电安全.6.2.7 插接箱插接箱用在封闭式母线上引出电源出路,插接箱内装有自动空气开关,用于切断和接通电源.封闭式母线的保存是安装前的一项重要工作,厂家将封闭式母线运到现场后,电气技术人员要根据发料单及时点验材料和数量.包装母线的塑料布应在安装时取掉,以防止母线内进入潮气,存放的地方应清洁干燥并远离高温环境,库房内堆放母线要用垫块分开码放,避免磕碰外壳的保护层.电气技术人员在检查完产品质量后应及时收集厂家提供的有关资料,以备监理部门的检查.譬如产品说明书,试验记录,出厂合格证,安装图纸,电气试验记录等.母线槽产品应符合国际电工标准IEC439-2,国家标准GB7251.2-1997,机械行业标准JB8511-1996.母线槽机械强度应符合JB/T8511-1996,JB/T9662-1999的标准规定.7 机具设备名称型号及规格单位数量电焊机 BXI-500 台 4冲击钻 6-24mm 台 5手电钻把 5气割工具套 2台钻 Z4116 台 5水平尺 6米把 5线坠 0.25千克个 4链式起重机 2-5T 个 4磨光机把 4扁锉把 3方锉把 3油压压线钳 35-300 把 4绝缘电阻测试仪 ZC25-3 个 2接地电阻测试仪 ZX29B-2 个 2力矩扳手把 28 劳动力组织和安全8.1 劳动力组织:组合式铝合金封闭母线槽安装,可由6至8人组成一个班组,每个班组可由电工2人,电焊工1人,油漆工1人,普工4人组成, 同时应配备一名安装技术管理人员及专业质量,安全检查员.在强电井内施工时,由于施工场地狭窄,人员应灵活调整,调度.8.2 安全措施:8.2.1 建立项目经理负责,专业工程师,施工员参加的安全保证体系,贯彻安全第一的方针.8.2.2 严格遵守现场一切安全生产管理制度.8.2.3 安装组合式铝合金封闭母线槽安装时,必须做到:8.2.3.1 进入施工现场的所有人员必须戴好安全帽,严禁穿拖鞋,凉鞋,高跟鞋进入施工现场.8.2.3.2 电工,电焊工等特殊工种作业人员必须持证上岗,进入现场必须穿戴好劳动防护用品.8.2.3.3 脚手架必须搭设牢固,经验收合格方可使用.8.2.3.4 高空作业必须系好安全带,随身携带工具袋.8.2.3.5 母线槽安装前需要检查支架的位置是否正确,安装是否牢固.8.2.3.6 对暂不安装母线槽的预留孔洞,应设置护栏,盖板.8.2.3.7 施工现场严禁吸烟,并配置必要的安全防火设施.9 质量标准母线槽安装施工质量应符合: 建筑工程施工质量验收统一标准(GB50300-2001) , 建筑电气工程施工质量验收规范(GB50303-2002) , 智能建筑工程质量验收规范(GB50339-2003)中的有关规定10 效益分析传统的中小容量低压电气动力输配电方式以电缆为主,还要借助电缆沟,电缆桥架,钢管等设施.目前制造的电缆截面最大为500mm2,因此,电缆的载流量最大为800A(IEC标准也有此规定).由于大截面电缆长度过长重量很大,为了不损伤电缆绝缘层,在垂直布置时中间固定装置的机械力不可过强,所以在高层建筑大截面电缆垂直敷设时,其超重滑脱及电缆截面变形一直是难以解决的施工问题.母线槽则不存在这种问题,因其本身是刚性的,所以机械固定方式可以做得非常牢固.经济效益:1)和传统的电缆供电相比,母线槽在相比价格上有较大优势,交联电缆YJV-1-1KV-3*185+2*95市场售价为540元/米左右,而使用同样负荷的母线槽只需480元/米.2)安装工效按定额标准,效率能够提高20%以上,工期能提前4至6天.3)和传统的钢制外壳母线槽相比,铝合金外壳母线槽使用寿命更长.钢制母线槽易腐蚀,使用寿命一般都小于15年.组合式铝合金封闭母线槽使用寿命一般在 30年以上.一、实用范围实用*****公司衔接施工的工程。

低压封闭式插接母线槽的安装方法

低压封闭式插接母线槽的安装方法
低压封闭式插接母线槽是一种常用的电力输电设备，安装方法如下：
1. 安装前应对施工区域进行清理，确保安装环境整洁、平整。

2. 确认安装位置，并进行测量，确定母线槽的长度、高度、宽度等尺寸数据。

3. 根据测量数据，制作好母线槽的各种连接件，如弯头、三通等。

4. 按照设计要求，在墙壁或支架上预留好母线槽的安装位置，并在该处打孔或预埋螺栓。

5. 将母线槽的各种连接件插入插槽中，安装好弯头、三通等部件，确保连接处紧密，无漏电现象。

6. 安装好母线槽的基础支架，将母线槽放入基础支架上，使其紧密贴合。

7. 将母线槽与墙壁或支架用螺栓连接紧固，确保安装牢固。

8. 进行电气接线，按照电气设计要求接好各种开关、断路器等电气设备。

9. 进行试运行，检查母线槽的电气性能和机械性能是否符合设计要求。

10. 安装完成后进行记录，编制安装验收报告。

- 1 -。

5.14母线槽安装和远行标准

母线槽安装规范1. 目的为了对母线制订个尺度以便于监督和衡量安装质量。

2. 适用范围强电班组全体员工3. 健康与安全严格遵守电业安全工作规程和进网作业高压电工规定。

4. 作业内容4.1 母线槽安装规范安装质量是确保封闭母线系统顺利通电，安全运行的重要保证，行之有效的安装规范是安装质量的保证。

“优越”母线槽安装规范分如下四项：4.1.1 母线槽的安装准备●母线槽的安装人员母线槽安装，操作和维修保养应由专业安装人员进行；母线槽安装人员应具备如下要求；应能熟悉母线槽的结构，操作和安装；应经过用电设备系统的送电、测试培训；应有较高的安全意识，并有齐全的安全防护(安全帽、工作服、安装用手套等)。

●母线槽的安装，测量设备吊装设备：脚手架、人宇梯、手动葫芦；现场制作设备：临时电源、冲击钻、切割机、电焊机等；锁紧设备：螺丝刀、M6-16扳手、套筒和扭矩扳手；测试设备：水平仪、卷尺、细线吊垂、500V兆欧表4.1.2 母线槽安装步骤(所有安装步骤应在母线槽不带电时进行)●根据母线槽最终设计走向，确认其走向上的障碍物及预留位置有无更改；●进行母线槽安装现场的支架制作及安装；●行安装前的绝缘检测；●吊装母线槽及段间连接；●对前期安装进行矫正、调整、检查；●将母线槽与配电设备(开关柜、变压器等)连接；●安装插接箱等装置；● 对母线槽系统进行电气检测。

4.1.3 母线槽安装规则●母线槽的装卸和储存母线槽不得用裸钢丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉．外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。

母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内。

母线槽上下摞放之间应夹放软包装隔垫，并妥善保管。

●母线槽的安装走向每批母线槽发货时．都配备走向图并附带一套详细的走向清单。

所有母线槽都具有相应的分线、分段编号、安装时按号依次对号。

●母线槽安装前的检测检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于20MΩ。

干货：图解母线槽安装技术规范

干货：图解母线槽安装技术规范随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便。

母线槽作为一种新型配电导线应运而生，但在很多人对母线槽的安装却是一知半解，所以写出以下文章来满足这类人群的需要：安装形式：1、通道水平安装，两支架间距≯2500㎜，垂直安装间距≯3600㎜；2、垂直安装，安装支架应与通道侧板配钻孔，采用M6-M8螺栓紧固。

河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——封闭式母线通道安装基本顺序：选定布线方向→固定支架→槽间用四枚螺栓紧固→相间加入母线接头板和绝缘垫→单头螺栓穿入绝缘套管→螺栓穿入母排予置孔→两端紧固→加半装上下盖板→将通道固定在支架上。

安全检测：1、送电前6~35KV 母线通道应作50HZ 工频耐压验和直流泄露试验，合格后方可投入运行；2、投入运行的母线通道，三个月内年应紧固母线接头螺栓，检查母线接头接触情况；3、投运的母线通道每年至少一次作下列项目的检查：(1)紧固各固定螺栓，尤其是母线接头，观察接头是否有接触不良或过流造成的烧灼现象，并作处理；(2)摇表测试绝缘程度，检查绝缘材料是是否老化；(3)母线通道与接地网的连接；(4)清楚内外部吸收附的灰尘及凝水；母线通道的保管：应放在室内干燥通风处，防止受潮、雨雪侵袭，防止灰尘或异物进入通道.选择推荐：CCX8系列母线槽CCX8系列母线槽 (产自重庆祥泰电气)产品额定工作电压690V 1000V,额定绝缘电压 1000V 1500V, 额定电流 400A至4000Aÿ频率50Hz,适用于750KW及以上风力发电机组的定子及转子出线专用输电设备。

CCX8系列母线槽是祥泰核心产品之一，能在不同环境下满足不同企业、不同用途等多方面需求。

封闭母线槽安装施工工艺标准

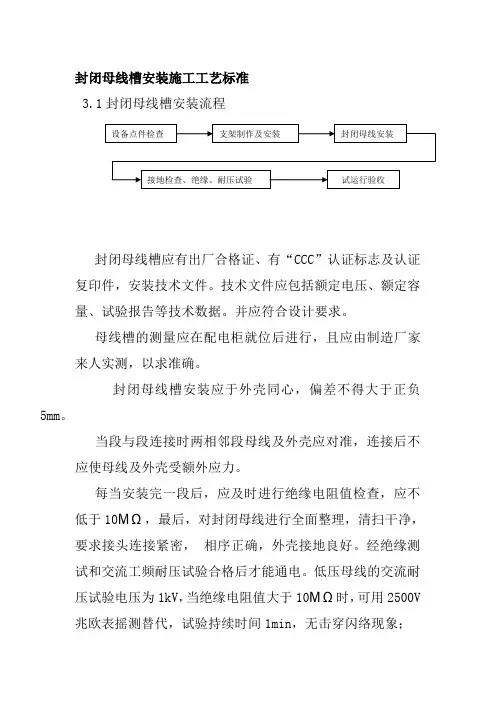

封闭母线槽安装施工工艺标准
3.1封闭母线槽安装流程
封闭母线槽应有出厂合格证、有“CCC ”认证标志及认证复印件，安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

并应符合设计要求。

母线槽的测量应在配电柜就位后进行，且应由制造厂家来人实测，以求准确。

封闭母线槽安装应于外壳同心，偏差不得大于正负
5mm 。

当段与段连接时两相邻段母线及外壳应对准，连接后不应使母线及外壳受额外应力。

每当安装完一段后，应及时进行绝缘电阻值检查，应不低于10ΜΩ，最后，对封闭母线进行全面整理，清扫干净，要求接头连接紧密，相序正确，外壳接地良好。

经绝缘测试和交流工频耐压试验合格后才能通电。

低压母线的交流耐压试验电压为1kV ，当绝缘电阻值大于10ΜΩ时，可用2500V 兆欧表摇测替代，试验持续时间1min ，无击穿闪络现象；
支架制作及安装封闭母线安装
试运行验收设备点件检查接地检查、绝缘、耐压试验
对封闭母线槽通电空载运行24h加以观察，无异常方可交建设单位使用。

母线吊架采用圆钢时，其最小直径不应小于12mm；直托架角钢宜选用50*5mm。

封闭母线安装施工方法与技术措施

封闭母线安装施工方法与技术措施封闭母线是一种用于电力传输和配电系统的重要设备，其安装施工方法和技术措施对于保证设备的可靠运行和工程质量具有重要的影响。

下面将从材料准备、安装工艺、施工要点和技术措施等方面介绍封闭母线的安装施工方法。

一、材料准备1.封闭母线，包括直线段和弯头，材质应符合设计要求，并经验收合格；2.封闭母线的绝缘套管和绝缘接头，材质应符合设计要求；3.固定支架和附件，包括悬挂件、固定件、导轨、折弯件等；4.安装所需的螺栓、螺母、垫片和电缆槽等。

二、安装工艺1.制定安装方案，确定母线布置和支撑结构的位置；2.预埋入地基或吊装架设，根据设计要求采用焊接或螺栓连接；3.安装直线段，根据设计图纸将直线段插入绝缘套管，并固定在支架上；4.安装弯头，通过弯管机进行弯管加工，然后将弯头与直线段连接，并固定在支架上；5.安装绝缘套管和绝缘接头，将绝缘套管套在直线段和弯头上，然后用绝缘接头进行连接，确保连续电气绝缘性；6.安装固定支架和附件，根据设计要求进行固定支架的安装，并根据需要安装附件。

三、施工要点1.执行施工图纸：按照设计图纸和技术要求进行安装施工，确保母线的准确布置和正确连接。

2.控制安装精度：严格控制母线的安装精度，尺寸偏差不得超过规定范围。

3.安装顺序：先安装直线段，在直线段固定好之后再安装弯头。

4.弯头制作：弯头的制作应符合工艺要求，确保尺寸和弯曲角度的准确性。

5.绝缘套管安装：绝缘套管的安装应细心，确保套管与直线段和弯头的连接紧密。

6.接地处理：母线应与接地系统进行可靠的连接，接地电阻应符合规定要求。

四、技术措施1.安全措施：施工过程中应严格遵守安全操作规程，佩戴防护用品，合理安排作业人员，确保施工人员的人身安全。

2.质量控制：在施工过程中，应定期进行检查和测试，确保施工质量符合设计要求。

3.建立施工日志：建立施工日志，记录施工过程中的关键环节和问题解决方案，及时发现和处理问题。

4.对接口和连接进行检查：在施工完成后，对母线连接和各接口进行检查，确保接头牢固可靠，没有松动现象。

电缆桥架及封闭母线槽安装方法

电缆桥架及封闭母线槽安装方法1.电缆桥架安装前，按与土建及水管、通风专业协调的位置，首先进行放线定位，安装吊架等，支吊架间距宜按荷载曲线选取最佳跨距进行支撑，跨距一般为15m~3m,垂直安装时，其固定点间距不宜大于2m。

2.吊架、支架安装结束后，进行托臂安装，托臂与吊支架之间使用专用连接片固定，以保证支架与桥架本体之间保持垂直不会受重力作用发生倾斜下垂，再安装桥架本体，桥架本体应使用专业连接板连接固定，并用专业固定螺栓将桥身固定在托臂上，以防桥架滑脱。

3.电缆桥架（托盘）水平安装时的距地高度一般不宜低于2.5m。

垂直安装时距地1.8m以下部分应加金属盖板保护，但敷设在电气专业用房间（如配电房、电气竖井、技术层等）内时除外。

4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑固定。

几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。

5.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率，电力电缆不应大于40%,控制电缆不应大于50%。

6.电缆桥架与各种管道平行或交叉时，其最小净距表（略）7.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。

8.封闭母线安装前应逐段测试母线槽的相间，对地绝缘状况，一般最小绝缘电阻不得小于0.5MQ。

准备工作就序后，进行母线槽走向定位，安装吊支架，吊支架应平直整齐。

9.封闭母线水平安装时，至地面的距离不应小于2.2m。

垂直安装时，距地面18m以下部分应采取防止机械损伤措施。

10.封闭母线槽的固定是采用镀锌扁钢，为固定牢靠并不损伤母线槽外壳。

固定处母线槽外包一层绝缘软橡胶板。

母线槽之间的连接采用厂家配套的母线槽较安全，为保证母线槽接头处电气接触良好，紧固母线槽接头应使用专用力矩搬手。

11.1600A以上母线槽要求力矩大于15kg∕m,1600A以下母线槽要求力矩大于12kg∕m°紧固完成后，使用塞尺检查各铜排的接触压接情况。

密集封闭母线槽国标

密集封闭母线槽国标
？
密集封闭母线槽国标是由中国质量认证中心印发的一份标准，主要针对现场使用的高强度、高安全性、防水防尘、防护等特性的母线槽来进行规定。

它要求所有产品都必须遵守相应的技术要求，如材料、外观、绝缘性能等，以保证母线槽的质量和可靠性。

1. 材料要求：母线槽的材料应选用符合国家规定的优质冷轧钢板，其抗拉强度大于或等于275Mpa，屈服强度大于或等于245Mpa，Elongation大于或等于18%。

2. 尺寸要求：母线槽应符合GB/T10190-2016中规定的尺寸要求，其宽度一般不小于60mm，深度一般不小于50mm。

3. 外观要求：母线槽的外观应符合GB/T10190-2016中规定的外观要求，母线槽表面应光滑、无裂纹、无焊渣和其它缺陷。

4. 绝缘性能：母线槽的绝缘性能应符合GB/T10190-2016中规定的要求，其耐压强度应不小于1.5kV，耐温应不低于105℃，绝缘电阻应大于或等于1000MΩ。

5. 防护等级：母线槽的防护等级应符合GB/T10190-2016中规定的要求，其IP等级应不低于IP54，防水性应符合等级2级，防尘性应符合等级3级。

封闭式母线槽的主要施工方法和过程

封闭式母线槽的主要施工方法和过程封闭式母线槽是一种用于输电、配电系统的重要设备，其主要功能是为电源和负载提供电力传输，同时还能提供比常规电缆更好的保护和排热性能。

封闭式母线槽的主要施工方法和过程包括设计规划、安装预制墩台、安装母线槽、接线和测试等步骤。

首先，进行设计规划。

在进行封闭式母线槽施工前，需要进行详细的设计规划。

设计规划包括确定母线槽的布局、材料的选择、电气参数的计算等。

根据实际情况，确定母线槽的长度、宽度、高度、电流负载等参数，合理安排母线槽的位置和走向。

其次，安装预制墩台。

在进行母线槽的安装前，需要先进行预制墩台的安装。

预制墩台是用于支撑母线槽的重要设备，其稳定性和牢固性对母线槽的正常运行起着关键作用。

预制墩台一般采用混凝土浇筑，需要确保其平整度和垂直度，并经过严格的验收。

然后，安装母线槽。

母线槽安装是封闭式母线槽施工的主要环节。

首先，根据设计规划，依次安装母线槽的母线单元和对应的配套设备，如接头箱、分段终端等。

在安装过程中，要确保母线槽与母线单元之间的连接牢固可靠，接触电阻合格。

其次，将母线槽固定在预制墩台上，采用螺栓、焊接等方式进行固定。

最后，进行母线槽与接线箱、分段终端等设备之间的接线，确保接线的准确性和可靠性。

接下来，进行测试。

在母线槽安装完成后，需要进行电气测试以确保其正常运行。

测试内容包括接地电阻测试、母线阻抗测试、绝缘电阻测试等。

通过测试可以评估母线槽运行的可靠性和安全性。

最后，进行运行调试。

在测试合格后，可以进行母线槽的运行调试。

运行调试内容包括电流负载测试、温升测试等。

通过调试可以验证母线槽的运行性能和安全特性，确保其满足实际使用要求。

综上所述，封闭式母线槽的主要施工方法和过程包括设计规划、安装预制墩台、安装母线槽、接线和测试、运行调试等环节。

每个环节都需要严格按照设计要求和操作规程进行，确保母线槽的安全和可靠运行。

封闭母线、插接式母线安装施工工艺标准

封闭母线、插接式母线安装施工工艺标准1.适用范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。

2.施工准备2.1 设备及材料要求2.1.1 封闭、插接母线应有出厂合格证、“CCC”认证标志及认证复印件、安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级、应符合设计要求。

2.1.2 各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

2.1.3 其他材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.2 主要机具2.2.1 主要机具：工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

2.2.2 测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.3 作业条件2.3.1 施工图纸及产品技术文件齐全。

2.3.2 在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。

2.3.3 电气设备（变压器、开关柜等）已安装完毕，且检验合格。

2.3.4 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响母线的安装，方可安装母线。

2.4 作业人员主要施工人员：电工、焊工必须持证上岗。

3.施工工艺3.1 工艺流程3.2 操作工艺3.2.1 设备点件检查3.2.1.1 设备开箱点件检查，应由安装单位、建设单位或供货单位共同进行，并做好记录。

3.2.1.2 根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

3.2.1.3 检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

3.2.1.4 检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

3.2.2 支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装：3.2.2.1 支架制作1）根据施工现场结构类型，支架应采用角钢或槽钢制作。

封闭母线安装规范

封闭母线安装规范一、母线槽的安装准备1、母线槽的安装人员母线槽安装、操作和维修保养人员应由专业人员进行。

其应具备如下条件：熟悉母线槽的结构、操作和安装；经过用电设备系统的送电、测试培训；应有较高的安全意识，并有齐全的安全防护（安全帽、工作服、安装用手套等）2、母线槽的安装、测量设备吊装设备：脚手架、人字梯、手动葫芦；现场制作设备：临时电源、冲击钻、切割机、电焊机等；锁紧设备：螺丝刀、M6-16扳手、套筒和扭矩扳手；测试设备：卷尺、水平仪、细线吊锤、500V兆欧表二、母线槽安装步骤1、根据母线槽最终设计走向，确认其向上的障碍物及预留位置有无更改；2、进行母线槽安装现场的支架制作及安装；3、进行安装前的绝缘检测；4、吊装母线槽及段间连接；5、对前期安装进行矫正、调整、检查；6、对母线槽与配电设备（开关柜、变压器等）连接；7、安装插接箱等装置；8、对母线槽系统进行电气检测三、母线槽安装规则1、母线槽的装卸和储存母线槽不得用裸刚丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。

母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内，母线槽上下之间摞放之间夹放软包装隔垫，并妥善保管。

2、母线槽的安装走向每批母线槽发货时，都配有走向图并附带一套详细的走向清单，所有母线槽都具有相应的分线、分段编号，安装时按号依次对号。

3、母线槽安装前的检测检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于10MΩ。

4、母线槽的连接母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械压力。

连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内60mm，在确保到位后扭力扳手锁紧；对接式母线槽，应将需连接的两节母线导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空档（每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板）。

封闭插接母线安装施工工艺标准[详]

封闭插接母线安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。

2、施工准备2.1设备及材料要求：2.1.1封闭插接母线应有出厂合格证、安装技术文件。

技术文件应包括额定电压、额定容量、试验报告等技术数据。

型号、规格、电压等级、应符合设计要求。

2.1.2各种规格的型钢应无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品。

2.1.3其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。

2.2主要机具：2.2.1主要机具：工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。

2.2.2测试工具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

2.3作业条件：2.3.1施工图纸及产品技术文件齐全。

2.3.2封闭插接母线安装部位的建筑装饰工程全部结束。

暖卫通风工程安装完毕。

2.3.3电气设备（变压器、开关柜等）安装完毕，且检验合格。

3、操作工艺3.1工艺流程：设备点件检查T支架制作及安装T封闭插接母线安装T试运行验收3.2设备点件检查：3.2.1设备开箱点件检查，应有安装单位、建设单位或供货单位共同进行，并做好记录。

3.2.2根据装箱单检查设备及附件，其规格、数量、品种应符合设计要求。

323检查设备及附件，分段标志应清晰齐全、外观无损伤变形，母线绝缘电阻符合设计要求。

3.2.4检查发现设备及附件不符合设计和质量要求时，必须进行妥善处理，经过设计认可后再进行安装。

3.3支架制作和安装应按设计和产品技术文件的规定制作和安装，如设计和产品技术文件无规定时，按下列要求制作和安装；3.3.1支架制作：3.3.1.1根据施工现场结构类型，支架应采用角钢或槽钢制作。

应采用“一”字型、型、“ U”字型、“T”字型四种型式。

3.3.1.2支架的加工制作按选好的型号，测量好的尺寸断料制作，断料严禁气焊切割，加工尺寸最大误差5mm3.3.1.3型钢架的煨弯宜使用台钳用鎯头打制，也可使用油压煨弯器用模具顶制。

建筑电气工程封闭、插接母线安装施工工艺标准

建筑电气工程封闭、插接母线安装施工工艺标准1工艺流程检查母线——支架制作、安装——封闭、插接母线安装——通电测试检测——防火封堵2工艺做法2.1 检查母线：a）母线规格、数量、种类符合设计要求，并具有出厂合格证和安装技术文件（含额定电压、额定容量、试验报告等技术数据）。

b）防潮密封良好，各段编号标识清晰，附件齐全，外壳不变形；母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面。

2.2 支架制作、安装：a）按设计和产品技术文件的规定制作和安装。

支架制作根据施工现场结构类型，采用角钢和槽钢或扁钢制作，宜采用“一”字型、“U”型、“L”型和“T”字型等几种型式。

b）母线的拐弯处、与设备连接处及末端悬空时必须加支架。

水平安装时，每节母线应不少于2个支架，且支架的距离不大于2～3m；垂直安装时支架距离不大于3m，垂直过楼板时选用弹簧支架。

c）支架、支架与预埋件焊接处刷防腐油漆均匀，无遗漏，不得污染建筑物。

2.3 封闭、插接母线安装：a）按设计和产品技术文件规定进行组装，组装前对每段母线进行绝缘测试，测量结果应符合设计要求，每节母线的绝缘电阻值应大于20MΩ，并做好记录。

b）母线直接用螺栓固定在支架上，螺栓加装平垫和弹簧垫圈固定牢固。

2.4 通电测试检测：a）母线安装完毕后，整理、清扫干净，用摇表检测相间、相对地、相对零、零对地的绝缘电阻值，并做好记录。

母线绝缘电阻值必须大于0.5兆欧。

b）经检查和测试符合规定后，送电空载运行24h无异常现象为合格，并办理交接验收手续。

c）母线安装完毕，暂时不能送电运行时，现场设置明显的标识，以防止损坏。

2.5 防火封堵：母线穿越楼板和隔墙的孔洞应按设计和规范要求进行防火封堵。

3 质量标准3.1 母线选用具有“CCC”强制认证标记的产品，并有型式试验报告。

3.2 严禁利用安装好的母线吊、挂其他物件，并不得被其它物体破坏母线和支柱绝缘子。

3.3 母线与外壳同心，允许偏差为±5mm；当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳承受额外应力。

封闭母线安装规范

封闭母线安装规范一、母线槽的安装准备1、母线槽的安装人员母线槽安装、操作和维修保养人员应由专业人员进行。

其应具备如下条件：熟悉母线槽的结构、操作和安装；经过用电设备系统的送电、测试培训；应有较高的安全意识，并有齐全的安全防护（安全帽、工作服、安装用手套等）2、母线槽的安装、测量设备吊装设备：脚手架、人字梯、手动葫芦；现场制作设备：临时电源、冲击钻、切割机、电焊机等；锁紧设备：螺丝刀、M6-16扳手、套筒和扭矩扳手；测试设备：卷尺、水平仪、细线吊锤、500V兆欧表二、母线槽安装步骤1、根据母线槽最终设计走向，确认其向上的障碍物及预留位置有无更改;2、进行母线槽安装现场的支架制作及安装；3、进行安装前的绝缘检测；4、吊装母线槽及段间连接；5、对前期安装进行矫正、调整、检查；6、对母线槽与配电设备（开关柜、变压器等）连接；7、安装插接箱等装置；8、对母线槽系统进行电气检测三、母线槽安装规则1、母线槽的装卸和储存母线槽不得用裸刚丝绳起吊和绑扎，母线槽不得任意堆放和在地面上拖拉，外壳上不得进行其他作业，应采用多点吊装及叉车平稳铲放且不得伤及母线槽。

母线槽应堆放于干燥、清洁、无腐蚀气体污染的仓库内，母线槽上下之间摞放之间夹放软包装隔垫，并妥善保管。

2、母线槽的安装走向每批母线槽发货时，都配有走向图并附带一套详细的走向清单，所有母线槽都具有相应的分线、分段编号，安装时按号依次对号。

3、母线槽安装前的检测检查母线槽外壳是否完整，有无损坏，检查母线槽外壳螺栓有无松动，并保证螺栓连接可靠；检查母线槽插接口是否关闭、锁紧；用500V兆欧表测量绝缘电阻，其电阻值每节不小于10MΩ。

4、母线槽的连接母线槽支架必须安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节与节连接时，相邻段母线槽应对准，连接后母线槽导体与外壳不应承受机械压力。

连接安装步骤：先检查母线槽一端的导体连接面及接头器有无磕碰损伤，确认无弊后将两节母线槽开始对接接头器母线，应将母线槽导体插入接头器内60mm，在确保到位后扭力扳手锁紧；对接式母线槽，应将需连接的两节母线导体的端头部分相互平行对准，再将铜连接片及绝缘隔板插入母排端头相间空档（每相母排左右各夹一块铜连接片，铜连接片间夹放一块绝缘隔板）。
