_理正软件使用方法
_理正软件使用方法

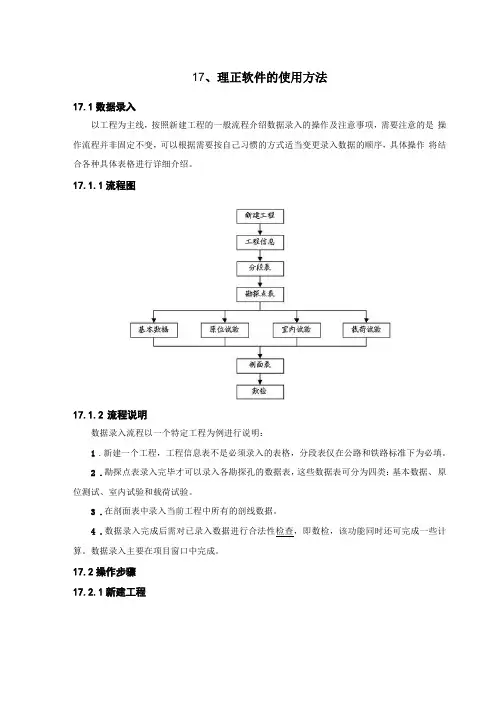

17、理正软件的使用方法17.1数据录入以工程为主线,按照新建工程的一般流程介绍数据录入的操作及注意事项,需要注意的是操作流程并非固定不变,可以根据需要按自己习惯的方式适当变更录入数据的顺序,具体操作将结合各种具体表格进行详细介绍。
17.1.1流程图17.1.2流程说明数据录入流程以一个特定工程为例进行说明:1.新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2.勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3.在剖面表中录入当前工程中所有的剖线数据。
4.数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
数据录入主要在项目窗口中完成。
17.2操作步骤17.2.1新建工程在“工程管理”下选择“新建工程”,弹出对话框如图所示,输入相关参数后点击“确定” 键即可。
注意:1.工程编号、工程名称必须输入(工程名称输入完整全称,以便后面出柱状图);2.铁路和公路标准要求输入起始里程、终止里程和里程冠号;3.生成无底图的平面图时,“水平是否为Y轴”项前选择”"时,在CAD屏幕上显示的X和Y坐标值与录入值相反;对于应用已有底图出图的,则该选择不起作用。
17.2.2钻孔数据17.2.2.1勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1.勘探点表只用输入如图所示数项,勘探点类型一定输入正确类型,以便出平面图所需;2.可使用EXCEL,输入如图对应数据,复制后在如图表格中使用Ctrl+B的命令(或者点鼠标右键选择“粘贴追加”命令。
17.2.2.2基本数据野外勘探的描述记录。
在打开的勘探点表下,选中一个勘探点,点击下方的“基本数据”,弹出对话框如图所示。
理正勘察软件的使用流程

理正勘察软件的使用流程1. 软件介绍理正勘察软件是一款专门用于勘察工作的辅助工具。
它提供了一系列的功能,帮助用户进行数据采集、勘察分析等工作。
本文将介绍理正勘察软件的使用流程,帮助用户快速上手。
2. 软件安装与注册•下载软件安装包,并双击运行。
•按照安装向导进行软件安装。
•打开软件,点击注册按钮。
•输入注册信息,包括用户名、邮箱等。
•点击确认完成注册。
3. 软件登录与配置•打开软件,在登录界面输入用户名和密码。
•点击登录按钮进行登录。
•登录成功后,进入软件主界面。
•对软件进行基本设置,如选择语言、调整界面风格等。
4. 数据采集与导入•点击数据采集功能模块。
•创建新的勘察项目。
•输入项目名称、地点等基本信息。
•选择采集方式,可以使用GPS等方式进行采集。
•开始数据采集,并将采集的数据保存。
5. 数据处理与分析•点击数据处理功能模块。
•导入已采集的数据。
•对数据进行查看和编辑。
•进行数据分析,如统计分析、空间分析等。
•生成可视化报告,并保存或导出。
6. 项目管理与协作•点击项目管理功能模块。
•创建新的项目,输入项目名称和描述。
•添加成员,共同协作项目。
•分配任务,跟踪进度。
•进行项目文档管理,包括文件上传、下载等。
7. 输出与分享•点击输出与分享功能模块。
•选择需要输出的内容,如报告、图表等。
•进行格式调整和样式设置。
•点击输出按钮,保存输出文件。
•可以选择分享文件的方式,如邮件发送、在社交媒体上分享等。
8. 帮助与支持•点击帮助与支持功能模块。
•查找使用手册和常见问题解答。
•可以在线提交反馈,寻求技术支持。
•参加用户论坛和培训活动,学习更多使用技巧。
以上是理正勘察软件的使用流程简要介绍,用户只需要按照上述步骤进行操作,即可快速上手并使用该软件进行勘察工作。
理正软件安装说明1

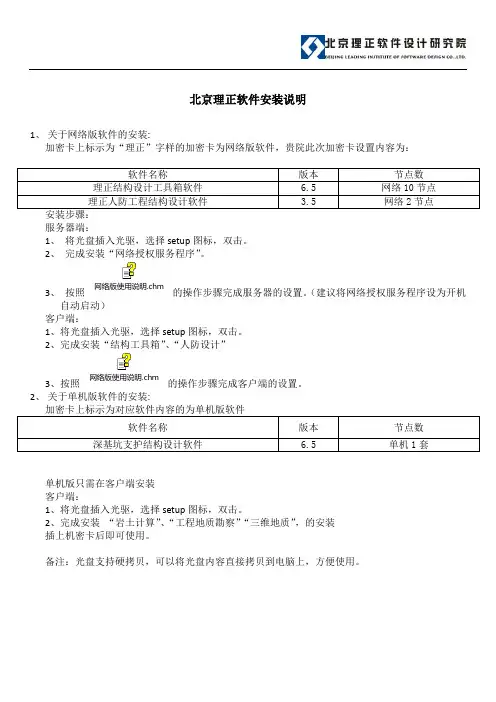

北京理正软件安装说明
1、关于网络版软件的安装:
加密卡上标示为“理正”字样的加密卡为网络版软件,贵院此次加密卡设置内容为:
服务器端:
1、将光盘插入光驱,选择setup图标,双击。
2、完成安装“网络授权服务程序”。
3、按照网络版使用说明.chm
的操作步骤完成服务器的设置。
(建议将网络授权服务程序设为开机
自动启动)
客户端:
1、将光盘插入光驱,选择setup图标,双击。
2、完成安装“结构工具箱”、“人防设计”
3、按照网络版使用说明.chm
的操作步骤完成客户端的设置。
2、关于单机版软件的安装:
单机版只需在客户端安装
客户端:
1、将光盘插入光驱,选择setup图标,双击。
2、完成安装“岩土计算”、“工程地质勘察”“三维地质”,的安装
插上机密卡后即可使用。
备注:光盘支持硬拷贝,可以将光盘内容直接拷贝到电脑上,方便使用。
理正勘察软件的使用

“怎么修改剖面图的签字栏?单位要求签字栏统一,需要修改。
我看到柱状图有模版,但是剖面图好像没有。
”针对此问题,本人修改过,具体过程是:1、进入LiZhengGICAD6.7Supportblock下任选一图框文件,如tk_dl_1.dwg,修改成你所需要的,存盘退出,2、在剖面图生成过程中选择你所创建的图框就可以啦楼主,可以输入探井的,在定制栏内将探井深度勾上就可以,我用的是正版,不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入理正和EXCEL都是活的,本人操作的步骤如下:1)理正中可以设置个参数的顺序,建立模板2)将EXCEL数据生成“制表符分隔的” txt文件3)在土工试验程序中导入,再生成标准的理正接口数据4)在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时,每个孔的地质时代、地质成因、岩土名称等都要输入吗,这样重复劳动不是太大了吗,请指教!项目配置表里面可以设置标准土层表第一步,点击项目配置表第二步,点击标准土层第三步,进入标准土层表,进行设置自己的标准土层第四步,在输入钻孔基本数据时,点击标准层边的箭头选择标准层,自己更改深度就可以了先把一个钻孔的描述内容复制,到下一个孔直接粘贴追加就可以了,挺快的以上两种方法都挺实用的,还可以通过复制层比较齐全的那个钻孔的数据到目的孔,只需要更改一下深度就好了!钻孔数据也可以几个人分工录入,通过导入备份库数据就可以合并到一块来的,钻孔录入工作量较大时可采用这个办法!勘察点数据表录入:可先在软件中录入孔号及孔类型(可同一类的一块输,可避免每次选择孔类型,这后按F5刷新,孔号自动按升序排列)→导出数据*.txt文件→在EXCEL中打开进行编辑(因为EXCEL中可对数据进行编辑较为方便,如计算、拖动等)→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
理正勘察软件地质成因为h+al时,在柱状图中不能显示在上标中,需打开一个一个柱状图去修改,有没有更好的方法,请指教!本人无意中发现了解决此问题的方法,与大家一起分享:在其前加@ ,在其后加!即输入“@h+al!”即可实现上标;若为下标,可加$下标内容!,“!”后若有括号时,则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例,可将岩性对照表中“耕土”一行删除后,重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置,填充图例可直接采用素填土或杂填土的填充图例。
理正软件操作

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库”功能,坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5.“是否参与”设置勘探点是否参与统计和出图,有三个选项:0-否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1-是,表示该点参与统计和绘制成果图表;2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6. 项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”,在“辅助”下选择“设置表格字段状态”,或点击主界面工具条中的“定制”,弹出对话框如图所示;7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9;8. 选择工具栏右侧的“交换”,或从“辅助”菜单下选择“勘探点X,Y坐标互换”,可以在选择的坐标系不同的情况下,实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正勘察9.5使用说明

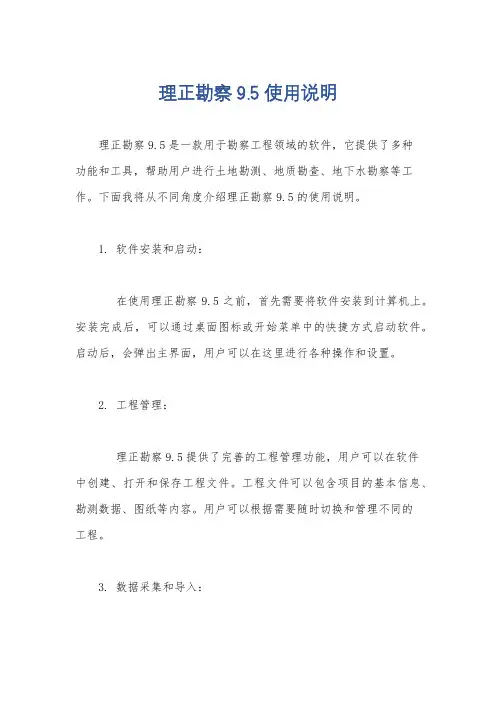

理正勘察9.5使用说明理正勘察9.5是一款用于勘察工程领域的软件,它提供了多种功能和工具,帮助用户进行土地勘测、地质勘查、地下水勘察等工作。
下面我将从不同角度介绍理正勘察9.5的使用说明。
1. 软件安装和启动:在使用理正勘察9.5之前,首先需要将软件安装到计算机上。
安装完成后,可以通过桌面图标或开始菜单中的快捷方式启动软件。
启动后,会弹出主界面,用户可以在这里进行各种操作和设置。
2. 工程管理:理正勘察9.5提供了完善的工程管理功能,用户可以在软件中创建、打开和保存工程文件。
工程文件可以包含项目的基本信息、勘测数据、图纸等内容。
用户可以根据需要随时切换和管理不同的工程。
3. 数据采集和导入:理正勘察9.5支持多种数据采集方式,包括手动输入、导入外部文件、连接外部测量设备等。
用户可以根据具体需求选择适合的数据采集方式,并将采集到的数据导入软件进行后续处理和分析。
4. 数据处理和分析:理正勘察9.5提供了丰富的数据处理和分析工具,包括数据编辑、坐标转换、数据平差、剖面分析、三维可视化等功能。
用户可以根据需要对采集到的数据进行处理和分析,得到准确的勘测结果和可视化展示。
5. 图纸设计和编辑:理正勘察9.5内置了强大的图纸设计和编辑功能,用户可以在软件中创建和编辑各种类型的图纸,包括平面图、剖面图、示意图等。
用户可以添加符号、注释、图例等元素,使图纸更加清晰和易于理解。
6. 报告生成和输出:理正勘察9.5支持自动生成各种类型的报告,用户可以根据需要选择模板和设置报告格式。
生成的报告可以输出为PDF、Word、Excel等格式,方便用户进行保存、打印和共享。
7. 数据安全和备份:理正勘察9.5提供了数据安全和备份功能,用户可以设置密码保护工程文件,防止未经授权的访问。
同时,软件还支持数据的自动备份和恢复,确保数据的安全性和可靠性。
总结:理正勘察9.5是一款功能强大的勘察工程软件,它提供了丰富的功能和工具,帮助用户进行勘测工作的各个环节,包括数据采集、处理和分析、图纸设计和编辑、报告生成等。
理正软件操作

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库”功能,坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5.“是否参与”设置勘探点是否参与统计和出图,有三个选项:0-否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1-是,表示该点参与统计和绘制成果图表;2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6. 项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”,在“辅助”下选择“设置表格字段状态”,或点击主界面工具条中的“定制”,弹出对话框如图所示;7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9;8. 选择工具栏右侧的“交换”,或从“辅助”菜单下选择“勘探点X,Y坐标互换”,可以在选择的坐标系不同的情况下,实现对“勘探点表”的钻孔的X,Y坐标值互换。
17_理正软件使用方法

17、理正软件的使用方法17.1数据录入以工程为主线,按照新建工程的一般流程介绍数据录入的操作及注意事项,需要注意的是操作流程并非固定不变,可以根据需要按自己习惯的方式适当变更录入数据的顺序,具体操作将结合各种具体表格进行详细介绍。
17.1.1流程图17.1.2流程说明数据录入流程以一个特定工程为例进行说明:1.新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2.勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3.在剖面表中录入当前工程中所有的剖线数据。
4.数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
数据录入主要在项目窗口中完成。
17.2操作步骤17.2.1新建工程在“工程管理”下选择“新建工程”,弹出对话框如图所示,输入相关参数后点击“确定”键即可。
注意:1. 工程编号、工程名称必须输入(工程名称输入完整全称,以便后面出柱状图);2. 铁路和公路标准要求输入起始里程、终止里程和里程冠号;3. 生成无底图的平面图时,“水平是否为Y轴”项前选择“√”时,在CAD屏幕上显示的X和Y坐标值与录入值相反;对于应用已有底图出图的,则该选择不起作用。
17.2.2钻孔数据17.2.2.1勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1.勘探点表只用输入如图所示数项,勘探点类型一定输入正确类型,以便出平面图所需;2.可使用EXCEL,输入如图对应数据,复制后在如图表格中使用Ctrl+B的命令(或者点鼠标右键选择“粘贴追加”命令。
17.2.2.2基本数据野外勘探的描述记录。
在打开的勘探点表下,选中一个勘探点,点击下方的“基本数据”,弹出对话框如图所示。
理正软件使用手册

理正软件使用手册一、渗流计算1.打开Auto CAD 绘图软件,将断面图修正简化,或将所需分析的图形直接画出,通过移动将黄海高程系调整到和绘图的纵坐标一致,并将图形放在原点附近,绘图时以米为单位,线与线之间要连接精确,确保各分区为封闭单元。
图形画完后以DXF文件保存在工作路径文件夹下。
2.打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。
3.通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号,坡面数为从迎水面坡脚到背水面坡脚之间的线段数。
点击确定,首先粗略的查看所显示的图形和数据是否基本正确,主要查看闭合区域的个数和线段、节点的个数。
4.若为稳定流分析,输入第一上游水位和下游水位,第二上游水位和下游水位取-1000。
若为非稳定流分析要输入上游第二水位数据。
(这个只是图形显示需要,除了流态其它参数对计算完全不起任何影响,)5.进入面边界条件界面,输入左边边界条件和右边的边界条件,包括已知水头,可能的浸出面。
在非稳定流分析中会有第一项水头随时间变化曲线工具栏,点击它并输入上游水位变化曲线。
此时要保证图形界面显示的图形正确;输入点边界条件,上下游必须要存在边界条件,可以是面边界条件,也可以是点边界条件。
6.输入土层参数,注意渗透系数单位。
7.在输出结果里的理正边坡分析接口文件输入文件名。
若为非稳定流分析还需输入渗流分析的第几步,此时所保存的数据即为此步渗流场的计算数据,这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。
文件自动保存工作路径下。
8.(9.在计算参数界面中输入参数,对非稳定渗流取填入时间分段数,初始渗流的稳定方法一般取稳定渗流的计算方法。
10.点击计算,在主界面图形查询——显示简图为DXF文件,将显示的图形保存,修改后,供打印使用。
11.若显示计算失败,可在计算参数界面中将有限元网格剖分长度减小,或者将判断误差增大。
理正使用步骤

理正使用步骤1、每个工点都应该先新建工程,点工程管理-新建工程,填入相关内容。
按确定后出现双击勘探点表,输入相关的钻探孔号、里程(只输入数字)、坐标等相关内容。
关闭保存数据,点工具栏“刷新”按钮,出现双击,出现此时点击“基本数据”进行数据输入工作在岩土名称、颜色、密实度、湿度、可塑性输入相关内容后面的描述就不用重复输入。
也可以导入备份好的数据库,点工具栏“工程管理”-“导入备份数据库数据”选择备份文件后导入,自己也可以备份自己的数据库,点工具栏“工程管理”-“备份当前工程数据”现把有关工点划分主层亚层统计如下:Q4al第四系全新统冲积层;软塑2-1 承载力120Kpa(2为主层、1为亚层)粉质黏土:硬塑2-2 承载力150Kpa坚硬2-3 承载力180Kpa稍密2-4 承载力120Kpa粉土:中密2-5 承载力150Kpa密实2-6 承载力200Kpa稍密2-7 承载力90Kpa粉砂:中密2-8 承载力110Kpa密实2-9 承载力200Kpa稍密2-10 承载力150Kpa细砂:中密2-11 承载力200Kpa密实2-12 承载力250Kpa稍密2-13 承载力200Kpa中砂:中密2-14 承载力300Kpa密实2-15 承载力400Kpa稍密2-16 承载力250Kpa粗圆砾土:中密2-17 承载力350Kpa密实2-18 承载力450Kpa卵石:密实2-19 承载力500KpaQ3al+pl第四系上更新统冲洪积层;软塑3-1 承载力120Kpa(3为主层、1为亚层)粉质黏土:硬塑3-2 承载力180Kpa坚硬3-3 承载力200Kpa稍密3-4 承载力120Kpa粉土:中密3-5 承载力150Kpa密实3-6 承载力200Kpa稍密3-7 承载力90Kpa粉砂:中密3-8 承载力110Kpa密实3-9 承载力200Kpa稍密3-10 承载力150Kpa细砂:中密3-11 承载力200Kpa密实3-12 承载力250Kpa稍密3-13 承载力200Kpa中砂:中密3-14 承载力300Kpa密实3-15 承载力400Kpa稍密3-16 承载力250Kpa粗圆砾土:中密3-17 承载力350Kpa密实3-18 承载力450Kpa卵石:密实2-19 承载力500Kpa输完日志内容后点右下角进入对话框,输入内容是不初见水位(0代表初见,1代表稳定),关闭保存后完成地层输入进入原位测试输入。
理正勘察.软件使用总结

一、图件的模板设置问题。
“修改剖面图的签字栏?单位要求签字栏统一,需要修改,具体过程是:1、进入LiZhengGICAD6.7Supportblock下任选一图框文件,如tk_dl_1.dwg,修改成你所需要的,存盘退出。
2、在剖面图生成过程中选择你所创建的图框。
二、关于探井等的输入问题输入探井,在定制栏内将探井深度勾上就可以,我用的是正版,不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的,操作的步骤如下:1)理正中可以设置个参数的顺序,建立模板2)将EXCEL数据生成“制表符分隔的” txt文件3)在土工试验程序中导入,再生成标准的理正接口数据4)在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时,每个孔的地质时代、地质成因、岩土名称等都要输入吗,这样重复劳动不是太大了吗,请指教!项目配置表里面可以设置标准土层表第一步,点击项目配置表第二步,点击标准土层第三步,进入标准土层表,进行设置自己的标准土层第四步,在输入钻孔基本数据时,点击标准层边的箭头选择标准层,自己更改深度就可以了先把一个钻孔的描述内容复制,到下一个孔直接粘贴追加就可以了,挺快的以上两种方法都挺实用的,还可以通过复制层比较齐全的那个钻孔的数据到目的孔,只需要更改一下深度就好了!钻孔数据也可以几个人分工录入,通过导入备份库数据就可以合并到一块来的,钻孔录入工作量较大时可采用这个办法!勘察点数据表录入:可先在软件中录入孔号及孔类型(可同一类的一块输,可避免每次选择孔类型,这后按F5刷新,孔号自动按升序排列)→导出数据*.txt文件→在EXCEL中打开进行编辑(因为EXCEL中可对数据进行编辑较为方便,如计算、拖动等)→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时,在柱状图中不能显示在上标中,需打开一个一个柱状图去修改,有没有更好的方法,请指教!在其前加@ ,在其后加!即输入“@h+al!”即可实现上标;若为下标,可加$下标内容!,“!”后若有括号时,则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例,可将岩性对照表中“耕土”一行删除后,重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置,填充图例可直接采用素填土或杂填土的填充图例。
理正岩土7.0使用手册

理正岩土7.0使用手册1. 软件介绍理正岩土7.0是一款功能强大的岩土工程设计软件,适用于各种岩土工程问题的分析和设计。
该软件集成了多种先进的计算和分析方法,提供了丰富的材料库和设计模板,使用户能够快速、准确地完成工程设计任务。
2. 安装与启动●下载最新版本的理正岩土7.0安装程序。
●按照屏幕提示完成安装过程。
●启动理正岩土7.0,输入用户名和密码(如已设置)。
3. 界面与布局理正岩土7.0的界面简洁明了,包含了菜单栏、工具栏、绘图区、属性栏和状态栏等部分。
用户可以通过菜单栏选择不同的功能模块,工具栏提供了常用命令的快捷方式,绘图区用于显示和编辑图形,属性栏和状态栏则提供了图形对象的属性和编辑状态信息。
4. 基本功能操作●新建工程:点击菜单栏中的"文件",选择"新建",创建一个新的工程文件。
●导入模型:通过菜单栏中的"文件",选择"导入",导入已有的模型数据。
●绘图工具:使用工具栏中的绘图工具,如线段、圆、矩形等,在绘图区绘制图形。
●属性编辑:选中图形对象,在属性栏中编辑其属性,如颜色、线型、线宽等。
●计算与分析:选择相应的功能模块,输入参数和数据,进行计算和分析。
结果查看:在绘图区查看计算结果,包括图形和数据表格。
5. 高级功能应用理正岩土7.0还提供了许多高级功能,如有限元分析、渗流分析、稳定性分析等。
这些功能需要一定的专业知识和技能,建议用户在深入了解相关理论和计算方法的基础上使用。
如有需要,可以参考相关的学习资料或参加培训课程。
6. 常见问题与解决方案在使用理正岩土7.0的过程中,可能会遇到一些常见问题,如软件启动失败、数据导入出错等。
为了解决这些问题,建议用户仔细阅读本手册和软件的帮助文档,了解软件的安装和配置要求,确保操作系统和软件环境满足最低要求。
如果问题仍然存在,可以联系软件的技术支持团队或厂家寻求帮助。
理正软件操作

理正软件操纵总流程图之羊若含玉创作图一第一部分:数据录入1.1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路尺度下为必填.2. 勘察点表录入完毕才可以录入各勘察孔的数据表,这些数据表可分为四类:根本数据、原位测试、室内试验和载荷试验.3. 在剖面表中录入当前工程中所有的剖线数据.4. 数据录入完成后需对已录入数据进行正当性检讨,即数检,该功效同时还可完成一些盘算.勘察点表阅读当前工程中所有勘察点数据;添加、修改和删除勘察点数据.双击项目窗口下的“勘察点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可.在打开的勘察点表中可直接进行数据的录入、修改和删除操纵.注意:1. 通例录入办法下钻孔编号、勘察点类型和孔口高程必须输入;2. 若工程没有勘察点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接安插勘察点,之后执行“入库”功效,坐标就会自动写入勘察点表中.3. 删除勘察点将删除与该勘察点有关的所有数据,(比方该勘察点下的根本数据、原位测试数据、室内试验数据等),删除后不克不及恢复!在执行删除操纵前请确认是否真的删除;4.“偏移量”交互为负值暗示该勘察点按其里程前进的偏向向左的偏移量,正值则为向右的偏移量;5.“是否介入”设置勘察点是否介入统计和出图,有三个选项:0-否,暗示该勘察点不介入统计和出图(柱状图及剖面图),但介入平面图的绘制;1-是,暗示该点介入统计和绘制成果图表;2-绘剖面小柱状图,暗示该勘察点在剖面图中将绘制小柱状图;6. 项目窗口下所有的数据表中,用户都可以依据自己的习惯来设置数据表中录入项目标若干和项目分列先后次序.下面以“勘察点表”为例介绍具体操纵.首先打开“勘察点表”,在“帮助”下选择“设置表格字段状态”,或点击主界面对象条中的“定制”,弹出对话框如图所示;7. 选择对象栏右侧的“钻孔”或从“帮助”菜单下选择“钻孔点编号成批修改”可以完成勘察钻孔编号批修改,详细步调拜见操纵技能3.4.9;8. 选择对象栏右侧的“交流”,或从“帮助”菜单下选择“勘察点X,Y坐标交流”,可以在选择的坐标系不合的情况下,实现对“勘察点表”的钻孔的X,Y坐标值交流.1.3根本数据野外勘察的描写记载.在打开的勘察点表下,选中一个勘察点,点击下方的“根本数据”,弹出对话框如图所示.该数据表包含“土层”、“分层记载”、“钻孔孔径”、“可塑性”、“水位”、“钻孔孔径”、“风化线”、“岩芯采纳率RQD”、“湿度”和“自界说表一”等数据表.原位测试录入原位测试数据.在打开的勘察点表下,选中一个勘察点,点击下方的“原位测试”,弹出对话框如图所示.该数据表包含“动探”、“标贯”、“静探”、“波速”、“透水率”、“裂痕密度”、“渗透系数”、“十字板剪切”和“旁压”等数据表.选择相应的试验数据表后填入相关试验数据即可.注意:1. 动探数据表中“修正后击数”和标贯数据表中“修正后的标贯击数”数据项,软件可自动盘算添加,用户只需输入修正前的击数,点击对象条中“数检”选择“动探、标贯击数修正”即可完成该数据项的添加;同时用户也可以直接输入修正后击数;2. “透水率”、“裂痕密度”、“渗透系数”数据表仅针对水利行业;3. “十字板剪切”和“旁压”的操纵.4. 用鼠标点取该表格右上角的“切换到”的下拉框,可以切换到同一钻孔的其它几个录入界面(根本数据、室内试验、载荷试验).室内试验录入取样的土工试验成果数据.在打开的勘察点表下,选中一个勘察点,点击下方的“室内试验”,弹出对话框如图所示.该数据表包含“通例试验”、“湿陷性(黄土)”、“水质剖析”、“颗分试验”、“膨胀土”、“凝结试验”、“直剪试验”和“三轴试验”等数据表.依据所做的室内试验选择相应的试验数据表后填入相关项目即可.注意:1. 只有通例试验中交互的土样数据后,才干在后面的试验项目中录入数据,如果用户没有做通例试验而只是做了其它的某个试验,就需要首先到通例试验表中录入该土样的相关数据;2. 用鼠标点取该表格右上角的“切换到”的下拉框,可以切换到同一钻孔的其它几个录入界面(根本数据、原位测试、室内试验).剖面数据表阅读当前工程中现存的所有剖线数据;添加、修改和删除剖线数据.双击项目窗口下的“剖面表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数后即新增了一个剖线,在打开的剖面表中可直接进行剖线的修改和删除操纵.数检对当前工程录入的数据进行正当性检讨;在数据检讨的进程中完成一些盘算性功效.数检不正当的数据分为两类:警告和错误.对于警告性的不正当可以不修改,对于错误性的不正当建议修改,不然在后续的图表生成中可能会出现不合理或错误的情况.不正当的数检数据在信息窗口中显示.在“帮助”下选择“检讨数据正当性”,弹出对话框如图所示,选择介入盘算的项目和介入数检的项目表后点击“确定”键即可.注意:1. 如果把某个项今朝的“√”去失落则暗示该项不介入盘算或数检.为了提高数检的速度,如果没有修改该项目所描写的表数据,数检时可以不介入(将“√”去失落);如果修改了相关的内容,应该介入数检或盘算;2.“动探、标贯击数修正”有两种办法,一是岩土工程地质手册法(旧规范),一个是岩土工程勘察规范法(新规范),用户可依据需要选择,软件默认为新规范岩土工程勘察规范法;3.“盘算凝结压缩系数和压缩模量”是指用户在“室内试验”数据表中录入凝结试验不合压力下孔隙比后,程序会自动盘算压缩系数和压缩模量,盘算中初始孔隙比取为天然孔隙比.如果用户自己输入压缩系数和压缩模量,或通过凝结试验曲线盘算压缩系数和压缩模量,则请在数检中将此项目去失落;4. 在数检中对于那些介入盘算的项目,程序可以自动盘算,用户也可儿工干涉盘算后的值.如果要保存干涉后的值,在以后的数检中必须将所干涉项的盘算功效去失落,不然盘算出的值将笼罩干涉的值.第二部分:成果表格生成成果表格是依据当前工程的根本数据、原位数据、室内试验数据等生成成果表格,成果表格依照定制的模板生成,模板可依用户的习惯的进行定制.模板及生成的成果表格都可以通过表格编辑来修改及打印输出.可生成的成果表格有以下17种:⑴勘察点一览表;⑵勘察点地层一览表;⑶工程资料目次表;⑷尺度贯入试验统计表;⑸动力触探试验统计表;⑹轻型动力触探试验统计表;⑺重型动力触探试验统计表;⑻超重型动力触探试验统计表;⑼静力触探试验统计表;⑽单桥静力触探试验统计表;⑾多桥静力触探试验统计表;⑿液化盘算成果表(标贯法);⒀液化盘算成果表(静探法);⒁土工试验综合成果表;⒂地层统计表;⒃物理力学指标统计表;⒄物理力学指标设计参数表.流程图:数据准备准备各成果表所需要的数据.勘察点一览表需要用到勘察点表和各钻孔下的根本数据、原位测试和室内试验数据.勘察点地层一览表需要用到勘察点表和各钻孔下的根本数据.工程资料目次表对应项目窗口中的工程图纸目次表.可拜见工程图纸目次表.尺度贯入试验成果表、动力触探试验统计表、轻型、重型、超重型动力触探试验统计表、静力触探试验统计表、单桥、多桥静力触探试验统计表、对应于各钻孔下的原位测试数据表.液化盘算成果表在执行了“成果”下的“盘算液化程度”后才干生成.土工试验综合成果表主要用到室内试验表的数据.地层统计表依据各孔根本数据表的数据做一些统计值的盘算.物理力学指标统计表依据各孔的根本数据、原位测试和室内试验表的数据做一些统计项目标统计盘算.物理力学指标设计参数表在物理力学指标统计表生成并入库后才干形成.2.2生成表格在勘察总界面菜单“成果”下选择“生成成果表格”,进入“成果数据表格”界面,在“成果”下选择所要生成的成果表即可.2.3生成勘察点一览表在“成果”菜单下选择“勘察点一览表”,弹出对话框,选择生成当前表格的模板文件,点击“确定”即可.2.4生成勘察点地层一览表在“成果”菜单下选择“勘察点地层一览表”,,点击“确定”即可.2.5生成工程资料目次表在“成果”菜单下选择“工程资料目次表”,在弹出对话框选择生成当前表格的模板文件,点击“确定”即可.生成原位测试的统计表尺度贯入试验成果表、动力触探试验成果表、轻型动力触探试验成果表、重型动力触探试验成果表以及超重型动力触探试验成果表都属于原位测试的成果表,操纵一样,将以生成尺度贯入试验成果表为例介绍具体操纵.在“成果”菜单下选择“尺度贯入试验成果表”,选择相关参数后点击“确定”按钮即可.入库将统计表的数据返回数据库中,可以入库的成果表包含:土工试验综合成果表、地层统计表和物理力学指标统计表.“土工试验综合成果表”数据返回到“数据主库”中,“地层统计表”入库写到“地层表”中,“物理力学指标统计表”的数据返回到“综合地质分层表”用以生成“物理力学指标设计参数表”.可以入库的成果表,“成果”下选择“成果数据入库”,则软件自动执行敕令,入库成功后弹出相应的提示对话框,点击“确定”即可.第三部分:成果图平面图流程一(无平面底图的操纵):流程二(有平面底图的操纵):流程一:生成平面图前首先准备好勘察点表和剖面表的数据,之后到AutoCAD界面下选择“生成平面图”敕令即可生成平面图;如果想把平面图安插到一个已有的底图上则需先打开已有底图,然后执行“底图初始化”敕令来设定初始化图形参数和坐标的转换等,最后在图上成批安插勘察点和剖线等.流程二:首先打开已经存在的底图,同样进行底图初始化,之后在底图上安插勘察点和剖线等,完成平面图的安插后执行“平面图数据入库”敕令,钻孔和剖线的数据直接存入到数据表中.3.2剖面图生成剖面图前首先要准备好数据,几乎用到项目窗口下所有数据表的数据以及生成的平面图的数据.数据准备好之后生成剖面图的流程比较灵巧有多种选择,可以对剖线自动分层后生成剖面图;可以对剖线手动分层入库后生成剖面图;也可以对剖线自动分层后再手动分层进行人工干涉和修改入库后生成剖面图.柱状图柱状图处理工程中各钻孔的综合信息,生成尺度柱状图,以便设计人员进行设计.可生成六种柱状图:钻孔柱状图、动探柱状图、静探柱状图、地质柱状图、综合柱状图和输变电柱状图.第四部分:剖析评价盘算地基承载力操纵步调1. 录入试验根本数据不合行业和不合规范在盘算承载力时,对不合类此外岩土需要以不合的参数来作为查表依据,因此需先录入相应的原始数据.2. 生成物理力学指标统计表并入库由于查表盘算承载力时所采取的查表指标为各土层指标的统计值,因此必须生成“物理力学指标统计表”并将表格数据入库.具体操纵详见第四章介绍.3. 盘算地基承载力“成果”菜单下执行“盘算地基承载力”敕令,按提示选择行业尺度和相应的国度规范或地方尺度,即可生成承载力数据表.4. 修改并入库用户可直接修改承载力表格中“用户选用承载力”一列中的成果数据;在“文件”菜单下执行“数据入库”敕令即可;也可直接封闭承载力表格,软件会询问是否入库,答复“是”即可.场地类别评估操纵步调1. 录入根本试验数据土层表中需录入土层的深度和名称;波速表中需录入试验点的深度、横波波速和横波是否介入.2. 交互场地类别其它相关数据在总控界面执行“成果”菜单下“盘算场地类别(新规范)”敕令,程序自动读入各钻孔的孔口高程、勘察深度、X 坐标和Y坐标数据.3. 盘算采取新规范办法时,点击“盘算”按钮,程序依据录入的钻孔根本数据,自动盘算出各个钻孔的“等效波速”、“笼罩层厚”和“场地类别”,并采取算术平均值法求出整个场地的“等效波速”、“笼罩层厚”和“场地类别”.4. 编辑数据对于整个场区的“场地类别”,用户不希望采取程序自动断定的成果时,可以依据情况在对话框中直接修改.对于采取新规范办法盘算的钻孔场地类别,则不克不及在界面直接修改,而需要点击“编辑数据”按钮,在表格中修改“波速V平均值”,则钻孔及场区的“等效波速”和“场地类别”将依据修改后的“波速V平均值”重新盘算.图5. 数据入库点击“数据入库”按钮或直接修改场地类别成果后点击“数据入库”,将盘算或修改后的场地土类型、剪切波速、笼罩层厚、场地类别成果保管到数据库.液化判别操纵步调1. 录入试验根本数据土层表中需录入地质时代、岩土名称及岩土类别;颗分试验表中需录入取样编号、粘粒含量;原位测试标贯表中需录入标贯击数.2. 交互液化盘算其它相关数据不合的行业尺度液化判别时盘算参数有差别,以下按行业尺度分离说明.桩沉降盘算操纵步调1. 启动桩沉降盘算模块并选择工作路径在总控界面中执行“成果”菜单下的“桩沉降盘算”,进入桩沉降盘算模块.弹出对话框,设置工作路径.既可以调入已有的工作目次,也可在输入框中键入新的工作目次,后面操纵中生成的所有文件均保管在设置的工作目次下.2. 选择盘算项目设置好路径后,确认进入桩沉降盘算界面.3. 编辑原始数据选择需要盘算的工程编号,单击“算”按钮,弹出数据交互对话框.数据交互界面划分为左右两个窗口,左侧窗口用于显示简图,右侧窗口用于编辑数据,数据主要包含土层参数和一些盘算所用到的参数.4. 盘算桩基本沉降并查询成果数据界面点“盘算”按钮后,进入查询界面,成果查询界面分为左右两个窗口,左侧窗口用于查询图形成果,右侧窗口用于查询文字成果.地基沉降盘算盘算地基沉降.在总控界面中执行“成果”菜单下的“地基沉降盘算”.在地基沉降盘算界面中选择需要盘算的工程,单击“盘算”即可.4.6 单桩承载力盘算盘算单桩承载力.在总控界面中执行“成果”菜单下的“单桩承载力盘算”.在单桩承载力盘算界面中选择需要盘算的工程,单击“盘算”即可.4.7 盘算桩侧阻和端阻盘算桩的侧阻和端阻.在总控界面中执行“成果”菜单下的“桩侧阻和端阻盘算”.在桩侧阻和端阻盘算界面中选择需要盘算的工程,单击“盘算”即可.4.8 黄土湿陷性判别判别黄土湿陷类型和湿陷等级.操纵步调1. 录入试验根本数据在室内试验湿陷性(黄土)表格中录入取样编号、湿陷系数δs、自重湿陷系数δzs.2. 交互湿陷性盘算其它相关数据(1)“成果”菜单下选择“黄土湿陷性判别”,进入湿陷性判别界面,用户交互绘制钻孔比例.(2)当前钻孔不合取样的修正系数的交互有两种方法:方法一:统一赋值.“盘算”菜单下选择“统一赋值”敕令,交互湿陷修正系数,点击接收统一赋值的各个按钮,则当前钻孔各个取样中深处的修正系数统一赋值,方法二:分离赋值.分离交互各个取样中深处的修正系数.3. 盘算“盘算”菜单下选择“盘算当前钻孔”或“批量盘算”,算出自陷量、总湿陷量及判别湿陷等级、类型.4. 成果输出“显示”菜单下选择“湿陷量盘算表”,可弹出表格显示选项,可依据选项的不合生成成果表格如下5. 等级及类型判别“显示”菜单下选择“显示成果”,生成湿陷等级及类型判别表格.第五部分室内试验成果曲线5.1直剪试验曲线生成指定取样直剪试验曲线,可对曲线成果图进行编辑,并可将编辑后的数据返回到数据库中.流程图操纵步调1. 录入试验根本数据通例试验表中需录入取样编号、取样顶深度、取样长度;直接试验表中需录入取样编号、试验办法、环刀面积;直剪试验项目表中需录入取样编号、序号、垂直压力σ、应变圈系数K、应变圈读数R.2. 生成直剪试验曲线总控界面启动AutoCAD后,执行“曲线”菜单下的“生成直剪试验曲线”敕令,弹出对话框,程序在对话框中自动列出直剪试验的钻孔和取样编号,选取钻孔和取样,设置选项内容,生成直剪试验曲线成果.3. 编辑曲线既可以在当前生成的成果图中直接编辑,也可通过执行“打开直剪试验曲线成果图”敕令,编辑原来生成的曲线试样,修改后得到一组新的摩擦角φ和粘聚力c的图解值.4. 直剪数据入库对新生成的或编辑后的直剪试验曲线,执行“直剪数据入库”敕令,选择成果图曲线,对选择入库采取值,则被采取的摩擦角φ和粘聚力c数据返回到直剪试验表中.颗粒剖析试验曲线生成指定取样颗粒剖析试验曲线,可对曲线成果图进行编辑,并可将编辑后的数据返回到数据库中.流程图操纵步调1. 录入试验根本数据通例试验表中需录入取样编号、取样顶深度、取样长度;颗分试验表中需录入取样编号、试验办法、试验土样的质量;颗分试验项目表中需录入取样编号、序号、粒径、筛余质量.2. 生成颗分试验曲线总控界面启动Auto CAD后,执行“曲线”菜单下的“生成颗分试验曲线”敕令,弹出对话框,程序在对话框中自动列出直剪试验的钻孔和取样编号,选取钻孔和取样,设置选项内容,生成颗分试验曲线成果图.3. 编辑曲线既可以在当前生成的成果图中直接编辑,也可通过执行“打开颗分试验曲线成果图”敕令,编辑原来生成的曲线试样,修改后得到一组新的不平均系数、曲率系数图解值.4. 颗分数据入库对新生成的或编辑后的颗分试验曲线,执行“数据入库”敕令,数据返回到颗分试验表中.第六部分原位试验成果图表主要介绍静探成果图(Excel方法)、岩芯判定、试坑判定、十字板剪切、旁压、平板荷载等原位测试成果表格的生成及操纵步调.6.1静探成果图(Excel方法)在Excel中生成当前工程静探孔的成果图.执行总控界面“成果”菜单下的“生成静探成果图(Excel方法)”.弹出静探孔对话框.选择静探孔确定.执行总控界面“成果”菜单下的“编辑静探成果图”.弹出静探孔excel表.6.2十字板剪切试验在剖面图中可生成十字板剪切曲线(具体拜见剖面图中的介绍),本节介绍如何生成单独的钻孔十字板剪切柱状图.启动AutoCAD,执行“柱状图”菜单下的“生成十字板曲线”敕令,弹出对话框,在各个页设置相关参数后确定,生成十字板剪切试验曲线.第七部分勘察陈述7.1生成勘察陈述系统可生成文字陈述和勘察简明陈述.生成文字陈述依据当前工程的相关数据和勘察陈述模板生成文字陈述.执行“陈述”菜单下的“生成文字陈述”敕令,生成完成系统会自动提示.生成(编辑)勘察简明陈述执行“陈述”菜单下的“生成勘察简明陈述”敕令,进入工程勘察简明陈述界面,点击“启动WORD,编辑陈述文档”按钮,可完成两项操纵,即以表格的形式生成工程勘察简明陈述和编辑勘察简明陈述.编辑简明陈述时,可以对陈述内容进行增、删和修改.。
理正软件操作

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库”功能,坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5.“是否参与”设置勘探点是否参与统计和出图,有三个选项:0-否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1-是,表示该点参与统计和绘制成果图表;2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6. 项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”,在“辅助”下选择“设置表格字段状态”,或点击主界面工具条中的“定制”,弹出对话框如图所示;7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9;8. 选择工具栏右侧的“交换”,或从“辅助”菜单下选择“勘探点X,Y坐标互换”,可以在选择的坐标系不同的情况下,实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正软件操作

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库”功能,坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5.“是否参与”设置勘探点是否参与统计和出图,有三个选项:0-否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1-是,表示该点参与统计和绘制成果图表;2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6. 项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”,在“辅助”下选择“设置表格字段状态”,或点击主界面工具条中的“定制”,弹出对话框如图所示;7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9;8. 选择工具栏右侧的“交换”,或从“辅助”菜单下选择“勘探点X,Y坐标互换”,可以在选择的坐标系不同的情况下,实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正软件操作

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库”功能,坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5.“是否参与”设置勘探点是否参与统计和出图,有三个选项:0-否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1-是,表示该点参与统计和绘制成果图表;2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6. 项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表”,在“辅助”下选择“设置表格字段状态”,或点击主界面工具条中的“定制”,弹出对话框如图所示;7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9;8. 选择工具栏右侧的“交换”,或从“辅助”菜单下选择“勘探点X,Y坐标互换”,可以在选择的坐标系不同的情况下,实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正软件操作-范本模板

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1。
新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填.2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3. 在剖面表中录入当前工程中所有的剖线数据。
4。
数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1.2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据.双击项目窗口下的“勘探点表"或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可。
在打开的勘探点表中可直接进行数据的录入、修改和删除操作。
注意:1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库”功能,坐标就会自动写入勘探点表中。
3. 删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5。
“是否参与”设置勘探点是否参与统计和出图,有三个选项:0—否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1-是,表示该点参与统计和绘制成果图表;2—绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6。
项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。
下面以“勘探点表”为例介绍具体操作。
首先打开“勘探点表",在“辅助”下选择“设置表格字段状态”,或点击主界面工具条中的“定制”,弹出对话框如图所示;7。
理正软件学习指南1[1]
![理正软件学习指南1[1]](https://img.taocdn.com/s3/m/06c1c7775901020207409c5d.png)
第二章单元计算2.1使用手册2.1.1总体介绍单元计算的总界面为:1.单元计算的操作流程:设定工作目录--> 进入单元计算--> 选择支护类型--> 交互基坑侧壁重要性系数--> 交互原始数据或读入数据--> 各种计算--> 施工图前处理--> 施工图--> 生成报表--> 数据文件存盘--> 退出。
2.工作目录本系统要求设定一个工作目录,计算中所生成的中间文件,原始数据文件,结果文件等均生成在此工作目录下。
同一个工作目录下可做任意多个单元的计算,只要在系统提示存盘时起不同的文件名即可。
3.支护类型单元计算的支护类型有排桩、连续墙、水泥土墙、土钉墙、天然放坡五种。
支护结构选型可参照《规范》3.3。
可通过下列工具条切换,也可通过菜单切换。
4.基坑侧壁重要性系数可参照《规范》3.1,在下图所示的工具条中交互。
5.数据保存单元计算的数据可以保存到磁盘上。
原始数据:系统规定文件名为*.DYD;计算结果数据:保存与原始数据同名的*.DY A文件中;包括内力计算结果、选筋结果及其它计算结果。
数据文件的读、写通过“文件”菜单中的“读入数据...”、“保存数据...”功能实现。
6.显示控制可通过“显示控制”菜单中的功能打开或关闭工具条、状态条;也可调整图形窗口与交互窗口的大小;还可调整图形窗口中图的显示状态。
2.1.2排桩1.排桩设计的操作流程:基本数据交互--> 嵌固深度计算--> 结构计算-->截面计算-->锚杆计算--> 抗倾覆验算-->整体稳定性验算-->抗隆起验算-->抗管涌验算--> 选筋-->锚杆选筋-->冠梁信息-->环梁信息-->生成施工图-->查看施工图--> 生成报表--> 查看报表。
因为各个步骤的操作都非常简单,此处不再逐一说明,只将特别注意的几点说明如下。
理正软件操作【范本模板】

理正软件操作总流程图图一第一部分:数据录入1.1新建工程1.新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填。
2.勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类:基本数据、原位测试、室内试验和载荷试验。
3。
在剖面表中录入当前工程中所有的剖线数据.4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算。
1。
2勘探点表浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表"或执行右键菜单的“打开”,弹出对话框如图所示,输入相关参数即可.在打开的勘探点表中可直接进行数据的录入、修改和删除操作.注意:1.常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入;2。
若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行“入库"功能,坐标就会自动写入勘探点表中。
3。
删除勘探点将删除与该勘探点有关的所有数据,(比如该勘探点下的基本数据、原位测试数据、室内试验数据等),删除后不能恢复!在执行删除操作前请确认是否真的删除;4。
“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量;5.“是否参与”设置勘探点是否参与统计和出图,有三个选项:0-否,表示该勘探点不参与统计和出图(柱状图及剖面图),但参与平面图的绘制;1—是,表示该点参与统计和绘制成果图表;2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图;6。
项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序.下面以“勘探点表”为例介绍具体操作.首先打开“勘探点表",在“辅助"下选择“设置表格字段状态",或点击主界面工具条中的“定制”,弹出对话框如图所示;7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9;8.选择工具栏右侧的“交换”,或从“辅助”菜单下选择“勘探点X,Y坐标互换”,可以在选择的坐标系不同的情况下,实现对“勘探点表”的钻孔的X,Y坐标值互换。
理正8.5编辑表体模板

理正8.5是一款工程设计软件,主要用于土木工程设计。
在理正8.5中编辑表体模板的具体步骤如下:
1. 打开理正8.5软件,并进入需要编辑的工程文件。
2. 在工程文件中找到需要编辑的表格,并双击打开。
3. 在表格中点击“表头”选项卡,进入表头编辑界面。
4. 在表头编辑界面中,可以修改表格的标题、列名、行高等属性。
5. 点击“确定”按钮,保存表头编辑。
6. 回到表格编辑界面,在需要编辑的单元格中输入相应的数据。
7. 选中需要格式化的单元格,并点击“格式化”按钮,选择需要的格式。
8. 点击“保存”按钮,保存表格编辑。
9. 在工程文件中找到“表格模板”文件夹,将编辑好的表格模板复制到该文件夹中。
10. 重新打开工程文件,在需要使用该表格的部位引用该模板即可。
以上是理正8.5编辑表体模板的基本步骤,具体操作可能因软件版本和实际需求而有所不同。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
17、理正软件的使用方法
17.1数据录入
以工程为主线,按照新建工程的一般流程介绍数据录入的操作及注意事项,需要注意的是操作流程并非固定不变,可以根据需要按自己习惯的方式适当变更录
17.2
在“工程管理”下选择“新建工程”,弹出对话框如图所示,输入相关参数后点击“确定”键即可。
注意:
1.工程编号、工程名称必须输入(工程名称输入完整全称,以便后面出柱状图);
2.铁路和公路标准要求输入起始里程、终止里程和里程冠号;
3.生成无底图的平面图时,“水平是否为Y轴”项前选择“√”时,在CAD屏幕上显示的X和Y坐标值与录
入值相反;对于应用已有底图出图的,则该选择不起作用。
17.2.2钻孔数据
勘探点表
浏览当前工程中所有勘探点数据;添加、修改和删除勘探点数据。
双击项目窗口下的“勘探点表”或执行右键菜单的“打开”,弹出对话框如图
1.勘
探2.
框如图所示。
该数据表包括“土层”、“分层记录”、“钻孔孔径”、“可塑性”、
“水
位”、
“钻
孔孔径”、“风化线”、“岩芯采取率RQD”、“湿度”和“自定义表一”等数
据表。
注意:
1.“水位”数据表可录入地下水位值,同一钻孔可按实际情况录入多个地下水位值;
2.一般工程只需要输入地层、水位(“地层”数据表中根据需要输入相关数据,通常需要如图数项,若有岩层还需要“风化程度”、“岩石倾向”和“岩石倾角”;“水位”数据表中输入水位深度、测水日期即可);
4.用鼠标点取该表格右上角的“切换到”的下拉框,如图3.3-9所示,可以切换到同一钻孔的其它几个录入界面(原位测试、室内试验、载荷试验)。
、
、
、
剪和“旁
验数据即可。
注意:
1.动探数据表中“修正后击数”和标贯数据表中“修正后的标贯击数”数据项,软件可自动计算添加,使用时只需输入修正前的击数,并输入杆长,点击工具条中“数检”选择“动探、标贯击数修正”即可完成该数据项的添加;
2.动探击数0表示动探段的开始。
室内试验
录入取样的土工试验结果数据。
在打开的勘探点表下,选中一个勘探点,点击下方的“室内试验”,弹出对话框如图3.3-11所示。
该数据表包括“常规试验”、“湿陷性(黄土)”、“水质
分析”、“颗
分试验”、“膨
注意:
1.
17.2.3
示,
和删除操作
注意:
1.剖线编号、勘探孔号必须输入;
2.输入勘探孔号时,各勘探点之间用英文的“,”(逗号)隔开;
3.剖线孔间距指当前剖线中,相邻两孔之间的间距,各间距用英文的“,”(逗号)隔开。
在生成剖(断)面图时,如果输入了剖线孔间距,将按照该值生成剖(断)面图,否则将按照里程或钻孔的X、Y坐标来计算孔间距;
4.录入剖线方位角时,可以输入多个方位角,中间用英文的“,”(逗号)隔开;如果不输入,在生成剖(断)面图时,程序将按照钻孔的X、Y坐标与指北针夹角自动计算剖面线的方位角。
17.2.4标准地层表
1.不17.3
对于警告性的不合法可以不修改,对于错误性的
不合法建议修改,否则在后续的图表生成中可能
会出现不合理或错误的情况。
不合法的数检数据
在信息窗口中显示。
在“辅助”下选择“检查数据合法性”,弹出对
话框如图所示,选择参与计算的项目和参与数检
的项目表后点击“确定”键即可。
17.4成果图
17.4.1平面图
平面图是处理整个工程各钻孔在平面图中所显示的位置。
平面图的生成在AutoCAD中进行,可以直接从数据库中读取钻孔数据和剖线数据后生成,也可以直接在图形中布置平面图,然后将钻孔和剖线数据入库,直接存入当前工程的相应数据表中,所以对应有两个流程。
流程一
流程二
开已
的底
底图
勘探
取数据)
17.4.2
生成平面图
1、将当前工程的勘探点数据、剖线数据和其它平面图特殊符号数据在AutoCAD中生成平面图。
理正数检,切换到AutoCAD下,在“工程地质勘察CAD”浮动工具条中点击“平面”,下拉框中列出平面图相关所有命令,
2、选择“底图初始化”命令后弹出对话框,,交互相关参数后点击“确定”按钮,再选择“生成平面图(无网
格)”即可
注意:
比例:不论图纸大小都按1:1000的生成(所谓图纸比例的问题只关乎比例因子。
例如要求出1:500的图,比例因子选择0.5,若1:2000,则比例因子为2,类推)
比例因子:图块在图中的放大系数,比例因子的值越大图块显示越大。
(1:1000的图纸选择比例因子为1)
A).在“平面”下选择“平面图数据入库”;
B).在AutoCAD的命令行将提示“剖线入库(P)/钻孔入库(Z)/特殊符号入库(F)/全部入库(A)/<工程入库>(G)/设置(S)<A>”,在命令行提示后输入需要入库的数据选项即可。
在提示行中:
“P”表示剖线入库,将当前平面图中剖线数据保存到当前工程中;
“Z”表示钻孔入库,将当前平面图中钻孔数据保存到当前工程中;
“F”表示特殊符号入库,将当前平面图中特殊符号数据保存到当前工程中;
“A”表示将当前平面图中新生成的所有数据或修改过的所有数据保存到当前工程中,包括剖线数据、钻孔数据和特殊符号数据;
“G”表示工程入库,将当前平面图中的所有数据保存到当前工程中(不管数据是否修改),如果要将平面图中的数据保存到一个新的工程中,可以用“工程入库”来实现;
“S”表示设置入库数据的小数点位数;在命令行提示后输入S后,会提示“设置入库坐标的小数位数(2):”可根据自己需要进行设置。
17.4.4剖面图
流程图
该对话框共有五页:剖(断)面、绘图设置(一)、绘图设置(二)、原位曲线、其它。
分别介绍如下。
2.
3.“绘图设置(二)”页
4.
5.
可根据工程需要设置相关参数,这里给出建议字体设置相关参数
17.4.5柱状图
柱状图处理工程中各钻孔的综合信息,生成标准柱状图,以便设计人员进行设计。
可生成六种柱状图:钻孔柱状图、动探柱状图、静探柱状图、地质柱状图、综合柱状图和输变电柱状图。
这里只对地质柱状图做简要介绍。
根据勘探点数据、土层数据、原位数据、室内试验数据以及土工试验数据用不同的模板样式生成满足各种条件的地质柱状图
,
精心整理。
