protel复习题(答案)
Protel试题集(X答案)
一、选择题1、Protel99Se在初次启功时有以下( )菜单。
A．File B．View C．Design2、下列( )选项不是电路设计的步骤之一。
A．绘制原理图B．绘制PCb图C．生成器件清单3、电路原理图中的某—个元件已经与其他一些元件有了相应的电气连接关系，如果想在移动元件的过程中保持这种连接关系，应该使州Move子菜单中的( )命令。
A．Move命令B．Drag命令C．DragSeleion命令4、如果要删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的( ) 命令将它们—次性全部删除。
A．Cut命令B．Delete命令C．Clear命令5、使用window菜单中的( )命令，可以让Protel99sE中所有打开的窗口重叠排列。
A．Tile命令B．Cascade命令C．Arrangelcon命令6、在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有在电气意义上连接，需要用( )命令才能将交叉的导线连接起来。
A.Place菜单下的NetLabel命令。
B. Place 菜单下的wire命令。
C. Place菜单下的Junction7、如果想将Protel99中原理图的一部分元件复制并粘贴到Powerpoint文档中，必须在Preferences对话框的GraphicalEditing选项卡中取消选择( ) A.Add Template to Clipboard 选项。
B. ClipboardReference选项。
C. ConvertSpecial Strings选项8、在电气规则检查中，有很多警告是用户不需要关注的，为了把注意力集中到错误上而忽略警告，可以选中SetupElectrical RuleCheck对话框中的( ) A.Buslabel format errors选项。
protel复习题加答案大全
一、填空1、Protel99共有（6）个基本组成部分。
2、使用Protel99软件绘图的最小精度单位是（mil）。
3、Protel99原理图设计系统包括（原理图）编辑器和（元件）编辑器。
4、Protel99软件提供了大量的（标准模板）供用户使用。
5、SCH软件包提供三种连线种类是：电连线、总线和（总线引入线）。
6、电原理图中，电子元器件的引脚之间的连接关系称为（网络）。
7、把某内容存入剪贴板时，该内容必须是处于（选择）状态。
8、在放置元器件的过程中，按下（ tab）键可以修改元器件的参数。
9、（元件名）是为外形和引脚功能相同的零件取的一个通用的名称。
10、（网络表）是电路原理图设计与PCB设计之间的沟通纽带11、零件参数值应该在零件属性的（ part type ）项进行设置。
12、（网络标号）是电连接网络的名字，也是网络相互区分的依据。
13、（元件编号）在原理图设计里是一项重要指针，不可缺少也不可重复。
14、母图与子图之间是通过（子图端口）实现相互之间的信号连接关系。
15、某元件属于复合封装元件中的哪一个单元是在元件属性的（part）项中体现。
16、在Protel99中连接线路，一定要遵守（节点）到（节点）的连接要领。
17、如果要把交叉穿越的两条导线连接，则必须在交叉点上放置（节点）。
18、如果需要不断线移动已经放置好了的元件，应选择（drag）命令。
19、（子图端口）是电路方块图连接内外层间信号传递的通道。
20、（总线）是一种相同性质导线的集合。
21. 在Protel 99中，（网络表）是描述电路元件的标号、封装及元件引脚之间连接关系的列表。
22. PCB中，布线前反映电子元器件的引脚之间连接关系的线称为（飞线）。
23. PCB设计中连通两个层面的导线称为（过孔）24. PCB软件中自动布局指令名称是（outo place）。
25. 若需要自制零件封装应该在PCB电路板的（丝印层）层绘制。
26. 电路板上的（焊盘）对应了元件的引脚编号。
protel习题完整版
Protel试题集---多选题1.Protel DXP 由（A,B.D ）设计系统组成。
A.Schematic B.PCB C.FPGA D.VHDL2．Protel DXP 可以直接创建和打开（A,B.D ）文件。
A.PCB B.PCB Library C.PCB Project D.Text Document3.使用（A,B,D ）操作，可以实现Protel DXP图样放大与缩小控制。
A.View菜单命令B.键盘按键 C.鼠标移动D.工具栏按钮4.往原理图编辑平面上放置元器件的方法主要有（A.B.C ）A.执行Place/partB.从元器件库管理器面板中选取C.使用常用元器件工具命令按钮D.连线工具栏上放置元器件按钮5.元器件Properties（属性）操作框中设置的内容主要有（A.C ）A.Designator ment C.Library ref D.Parameters list6.原理图设计选择元器件的方法有（A.B.C ）A.鼠标直接选择 B.主工具栏中的按钮 C.菜单命令 D.键盘快捷按键7.Protel DXP实现选择元器件的复制命令有（A.B.C ）A.Edrt/Copy B.Ctrl+C C.E+C D.任意键8.Protel DXP实现选择元器件的剪切命令有（A.B ）A.Edit/Cut B.Ctrl+X C.E+T D.任意键9.Protel DXP实现选择元器件的粘贴命令有（A.B ）A.Edit/Paste B.Ctrl+V C.E+P D.任意键10.Protel DXP为原理图设计提供的导线（Wire）模式有（A.B ）A.90 B.45 C.自动布线 D.任意11.Proetel DXP 为原理图设计提供的绘制直线（line）模式有（A.B.D ）Ａ.90 B.45 C.自动布线 D.任意12.初始状态的设置有(A.B.C )途径。
A.“.IC”设置 B.“.NS”设置C.定义元器件属性 D.仿真类型13.要对电路图进行仿真分析，应使其包含（A.B.D ）必要信息。
Protel试题集及答案
Protel 试题集 --- 单选题单选题B1.Protel 99SE 是用于（ ）的设计软件C4.执行（）命令操作，元器件按水平中心线对齐 B. Distribute HorizontallyC. Center HorizontalD.HorizontalB5.执行( )命令操作，元器件按垂直均匀分布。
A.Vertically B.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行()命令操作，元器件按顶端对齐。
A.Align Right B.Align Top C.Align LeftD.Align BottomD7.执行()命令操作,元器件按低端对齐• A.Align Right B.Align Top C.Align Left D.Align BottomC8.执行()命令操作,元器件按左端对齐• A .Align RightB.Align TopC.Align Lef tD.Align Bottom 风嗯A9. 执行 ( ) 命令操作 , 元气件按右端对齐 .A. Align RightB.Align TopC.Align LeftD.Align BottomA 电气工程B 电子线路C 机械工程D 建筑工程C2． Protel 99 SE原理图文件的格式为（A*.Schlib B*.SchDocC*.SchD*.SdfC3． Protel 99 SE 原理图设计工具栏共有（）个A. 5B. 6C. 7D. 8A.CenterB10.原理图设计时,按下()可使元气件旋转90 °。
B11.原理图设计时,实现连接导线应选择（）命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行（）菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA 1 3 .在原理图设计图样上放置的元器件是（）。
protel复习题

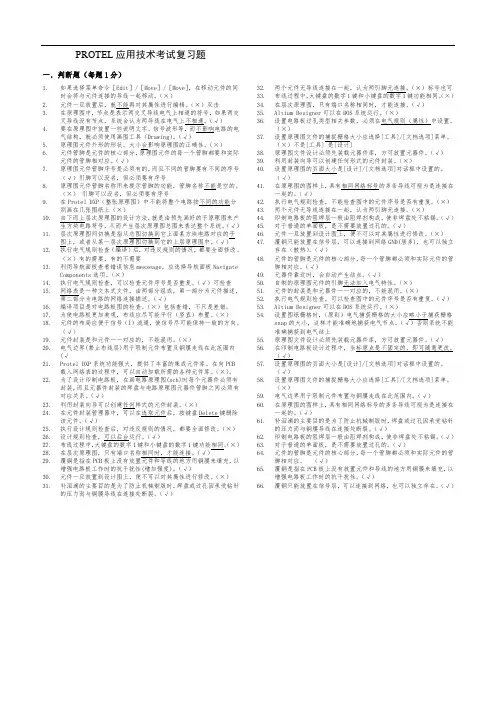

PROTEL应用技术考试复习题一．判断题（每题1分）1.如果选择菜单命令［Edit］/［Move］/［Move］，在移动元件的同时会将与元件连接的导线一起移动。
（×）2.元件一旦放置后，就不能再对其属性进行编辑。
（×）双击3.在原理图中，节点是表示两交叉导线电气上相通的符号，如果两交叉导线没有节点，系统会认为两导线在电气上不相通。
（√）4.要在原理图中放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing）。
（√）5.原理图元件外形的形状、大小会影响原理图的正确性。
（×）6.元件管脚是元件的核心部分，原理图元件的每一个管脚都要和实际元件的管脚相对应。
（√）7.原理图元件管脚序号是必须有的，而且不同的管脚要有不同的序号（√）引脚可以没名，但必须要有序号8.原理图元件管脚名称用来提示管脚的功能，管脚名称不能是空的。
（×）引脚可以没名，但必须要有序号9.在Protel DXP（整张原理图）中不能将整个电路按不同的功能分别画在几张图纸上（×）10.自下而上层次原理图的设计方法，就是由预先画好的子原理图来产生方块电路符号，从而产生层次原理图总图来表达整个系统。
（√）11.层次原理图间切换是指从总图切换到它上面某方块电路对应的子图上，或者从某一层次原理图切换到它的上层原理图中。
（√）12.执行电气规则检查（编译）后，对违反规则的情况，都要全面修改。
（×）有的需要，有的不需要13.利用导航面板查看错误信息messeage，应选择导航面板NavigateComponents选项。
（×）14.执行电气规则检查，可以检查元件序号是否重复。
（√）可检查15.网络表是一种文本式文件，由两部分组成，第一部分为元件描述，第二部分为电路的网络连接描述。
（√）16.编译项目是对电路板图的检查。
（×）包括查错，不只是差错。
protel复习题1
一、单项选择题1.Protel 99SE是用于（ B ）的设计软件。
A电气工程 B电子线路 C机械工程 D建筑工程2.Protel 99 SE原理图文件的格式为（ C ）。
A*.Schlib B*.SchDoc C*.Sch D*.Sdf3.执行（ C ）命令操作，元器件按水平中心线对齐。
A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal4.执行（ B ）命令操作，元器件按垂直均匀分布。
A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute5.原理图设计时,按下( B )可使元气件旋转90°。
A.回车键B.空格键C.X键D.Y键6.原理图设计时,实现连接导线应选择( B )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line7.要打开原理图编辑器,应执行( C )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library8.进行原理图设计，必须启动（ B ）编辑器。
A.PCBB.Schematic C Schematic Library D.PCB Library9.往原理图图样上放置元器件前必须先（B ）。
A.打开浏览器B.装载元器件库C.打开PCB编辑器D.创建设计数据库文件10.网络表中有关网络的定义是（ C ）A. 以“[”开始，以“]”结束B. 以“〈”开始，以“〉”结束C. 以“（”开始，以“）”结束D. 以“{”开始，以“}”结束11.PCB的布局是指( B )。
A.连线排列B.元器件的排列C.元器件与连线排列D.除元器件与连线以外的实体排列12.PCB的布线是指（ A ）。
A.元器件焊盘之间的连线B.元器件的排列C.元器件排列与连线走向D.除元器件以外的实体连接13.Protel99 SE提供了多达（ C ）层为铜膜信号层。
protel试题集全部答案
Protel试题集--- 填空题1，软件环境要求运行在Windows 98/2000/NT或者（）操作系统下。
硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上，显示分辨率为（）.2，ProtelDXP主要由原理图设计模块（Schematic模块），印制电路板设计模块（PCB设计模块），（）模块和（）模块组成。
3，文件管理，Protel DXP的各菜单主要是进行各种文件命令操作，设置视图的显示方式以及编辑操作。
系统包括File,Edit, （）, （）和Help 共5个下拉菜单。
4，ProtelDXP提供了一系列的工具来管理多个用户同时操作项目数据库。
每个数据库默认时都带有设计工作组（Design Team）,其中包括Members,Permissions,Sessions3个部分。
Members自带两个成员：系统管理员（Admin）和（）。
系统管理员可以进行修改密码，增加（），删除设计成员，修改权限等操作。
5，ProtelDXP主窗口主要由标题栏，菜单栏，工具栏，设计窗口，（），（），状态栏以及命令指示栏等部分组成。
6，原理图设计窗口顶部为主菜单和主工具栏，左部为设计管理器（Design Manager），右边大部分区域为（），底部为状态栏和命令栏，中间几个浮动窗口为常用工具。
除（）外，上述各部件均可根据需要打开或关闭。
7，图纸方向:设置图纸是纵向和横向。
通常情况下，在（）时设为横向，在（）时设为纵向。
8，网格设置。
ProtelDXP提供了（）和（）两种不同的网状的网格。
9，执行菜单命令“Design\Options”，在弹出的“Document options”对话框中选择“Organization”选项卡中，可以分别填写设计单位（），单位地址，图纸编号及图纸的总数，文件的（）以及版本号或日期等。
10，原理图设计工具包括画总线、画总线进出点、（）、放置节点、放置电源、（）、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容。
Protel试题集及答案
Protel试题集---单选题一，单选题B1.Protel 99SE是用于（ B ）的设计软件。
A电气工程B电子线路 C机械工程 D建筑工程C2．Protel DXP原理图文件的格式为（C ）。
A*.Schlib B*.SchDoc C*.Sch D*.Sdf C3．Protel DXP原理图设计工具栏共有（ C ）个。
A. 5B. 6C. 7D. 8 C4.执行（C ）命令操作，元器件按水平中心线对齐。
A.CenterB.Distribute HorizontallyC.Center HorizontalD.HorizontalB5.执行（ B ）命令操作，元器件按垂直均匀分布。
A.VerticallyB.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行（B ）命令操作，元器件按顶端对齐。
A.Align RightB.Align TopC.Align LeftD.Align BottomD7.执行(B )命令操作,元器件按低端对齐.A. Align RightB.Align TopC.Align LeftD.Align BottomC8.执行(C )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Lef t D.Align Bottom风嗯A9.执行(A )命令操作,元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomB10.原理图设计时,按下(B )可使元气件旋转90°。
A.回车键B.空格键C.X键D.Y键B11.原理图设计时,实现连接导线应选择(B )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行( C)菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA13.在原理图设计图样上放置的元器件是（A ）。
Protel复习题
Protel复习题⼀、填空1．⽹络表包括两部分，⼀部分定义，⼀部分定义。
2. Wiring tools ⼯具栏和drawing tool⼯具栏都有画直线的⼯具，它们的区别是。
3．在PCB板上，电源线和地线流过的电流要明显⼤于⼀般的信号线内的电流。
所以，出于可靠性和稳定性⽅⾯的考虑，⼀般需要将和加宽。
4．SCH图编辑器⽣成⽂件的缺省⽂件名，PCB图编辑器⽣成⽂件的缺省⽂件名。
5．SCH系统和PCB系统之间的接⼝是。
6．直标法标⽰电阻5R2的实际阻值是, 直标法标⽰电容201的实际容量是，直标法标⽰电感401的实际电感是。
7．常见的Protel 99⽂件后缀有，设计数据库⽂件后缀，⽹表⽂件后缀，原理图⽂件后缀，库⽂件后缀，印刷电路板⽂件后缀。
8．PCB板按照信号层的多少⼀般可分为单⾯板(Top Layer)，和。
9．⼀般电路的设计分为三个步骤：、、。
10．在原理图中，每单击⼀次使元件逆时针旋转90°；每单击⼀次使元件⽔平镜像；每单击⼀次使元件垂直镜像。
11．将绘图区放⼤的键盘功能键是，将绘图区缩⼩的键盘功能键是。
12．Protel可以使⽤两种单位，即公制和制。
13.默认情况下，PCB板的信号层Toplayer的颜⾊是，信号层Bottomlayer的颜⾊是，TopOverlay的颜⾊是。
14．电路板设计对象有：、、、等。
⼆、单项选择题1．在原理图中，每单击⼀次使元件逆时针旋转90°A）空格键B)X 键C）Y键D）W 键2．SCH系统画⼀条导线最少击⿏标次。
A)4 B)1 C)2 D)33．SCH系统和PCB系统之间的接⼝是。
A）出错信息表B)电路模拟程序C）⽹络表D)元件列表4．直标法标⽰电阻102的实际阻值是。
A）1KΩ B）102KΩ C）102Ω D）1025．印刷电路板⽂件的扩展名是。
A）PCB B）NET C）SCH D）LIB6．原理图符号编辑器⽣成⽂件的缺省⽂件名是。
Protel期末考试题及答案大全
A.Back Space B. Enter C.Shift+Space D.Tab
37.Protel99 SE为PCB编辑器提供的设计规则共分为（D）类。
A.回车键B.空格键C.X键D.Y键
11.原理图设计时,实现连接导线应选择(B)命令.
A.Place/Drawing Tools/Line B.Place/Wire C.Wire D.Line
12.要打开原理图编辑器,应执行(C)菜单命令.
A.PCB Project B.PCB C.Schematic D.Schematic Library
A. 5 B. 6 C. 7 D. 8
4.执行（C）命令操作，元器件按水平中心线对齐。
A.Center B.Distribute Horizontally C.Center Horizontal D.Horizontal
5.执行（B）命令操作，元器件按垂直均匀分布。
A.Vertically B.Distribute Vertically C.Center Vertically D.Distribute
13.在原理图设计图样上放置的元器件是（A）。
A.原理图符号B.元器件封装符号C.文字符号D.任意
14.进行原理图设计，必须启动（B）编辑器。
A.PCB B.Schematic C Schematic Library D.PCB Library
15.使用计算机键盘上的（B）键可实现原理图图样的缩小。
A.X B.Y C.L D.空格键
33.在放置元器件封装过程中，按（B）键使元器件在竖直方向上下翻转。
A.X B.Y C.L D.空格键
34.在放置元器件封装过程中，按（C）键使元器件封装从顶层移到底层。
protel期末复习
• 元件符号制作 • ERC检测
三、分值分布
• PCB设计基础 • PCB高级设计 • PCB封装制作 填空题 2’选择题2’ 简答题112‘连线题5’ 简答题7’ 填空题2’简件的组织结构形式及常见文件类 型。 • 2、DXP的工具栏及工作面板的使用方法。 • 3、DXP中绘图命令的调用方法。 • 4、DXP中提高绘图效率的方法及具体手段。 • 5、DXP中总线的构成及使用时的注意事项。
Protel DXP 期末复习
一、题型
• • • • • 1、填空题 1‘×30=30’ 2、选择题 2‘×6=12‘ 3、简答题 10’ ×4=40‘ 4、连线题 10’ ×1=10‘ 5、看图作答 8’ ×1=8‘
二、分值分布
• • • • DXP基础 原理图设计基础 电路原理图设计 原理图绘制提高 填空题 6’ 选择题2‘连线题5‘ 填空题8’选择题1‘简答题4‘ 填空题12‘选择题7’ 简答题2’ 简答题10‘ 看图作答8‘
四、考点
• 6、原理图及原理图库环境中常用对象的绘 制方法及其注意事项（如导线、直线、圆 弧、曲线、网络标号、电器节点、电源符 号等）。 • 7、DXP各环境中关键环境参数的设置及其 功能。 • 8、PCB环境下关键的基本概念。 • 9、DXP环境下常用元件的符号及封装名称。
四、考点
• 10、PCB环境下手动及自动布局、布线的 基本原则及注意事项 • 11、原理图库环境下绘制元件符号的基本 概念及难点。 • 12、DXP环境下项目设计的一般流程。 • 13、ERC及DRC检测的注意事项、实现方 法及其功能。 • 14、原理图到PCB的转换过程及其网络表。
protel复习题(答案)
复习题第一章概述1．填空题(1)ＰroteｌDXＰ是Aｌtim 公司生产的电路板设计系统的最新版本。
(２）Protel DXP主要有４大部分组成原理图设计系统、印刷板设计系统、ＦPGＡ系统、VHDL系统。
（3）Pｒotel ＤXP主窗口即ＤｅsigｎExploｒer DXP窗口,该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
(4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5)原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
２.判断题(1）在Pｒotｅl DXP中用户只能单独完成设计项目,不能通过网络完成设计项目。
(╳）（２)按组合键Alt+F4可以关闭Ｐrotel DXP。
(√）（3）在Ｐroｔel DXP中一定要建立项目后才可以新建原理图文件。
(╳）3、选择题（1）电子线路设计自动化软件的英文缩写为（C ）。
A.CAM B．CAD C. ＥDA D. CAE(2）状态栏的打开和关闭可利用菜单进行设置,方法为执行菜单命令（ A )。
A.［Viｅｗ]/［StａtｕｓBar] Ｂ．[Vieｗ]/[Command Staｔus]C.[Ｖieｗ]／［Toolbarｓ] Ｄ.［Ｖiｅｗ]/[WorkspａcｅPａｎels］(３）Prｏtel DXP中项目文件的文件名后缀为（D ）。
A． .IntＬiｂ B. .SｃｈDｏc C.．PcｂＤｏc D. .ＰrjPＣB第二,三章原理图设计1.填空题(1)原理图就是元件的连接图，其本质内容有两个: 元件和导线。
(2)连线工具栏（Wiring)主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View／Toolbars/Wiring 可以打开或关闭该工具栏。
(3)捕获栅格是移动光标和放置原理图元素的最小距离。
(4)光标的显示类型有大十字、小十字、斜４5度小十字三种。
protel复习2答案
一、填空题1、ProtelDXP主要由原理图设计模块、印制电路板设计模块格。
3、原理图就是元件的连接图，其本质内容有两个：元件和导线。
4、连线工具栏（Wiring ）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/ Wiring _________________ 可以打开或关闭该工具栏。
5、捕获栅格是移动光标和放置原理图元素的|最小距离。
6、光标的显示类型有大十字、小十字 ____________ 、_斜45度小十字、微45度四种。
7、P rotel DXP自带元件库中的元件数量庞大，但分类很明确。
一级分类主要是以元件的生产厂家分类，在生产厂家分类下面又以元件的种类进行二级分类。
&旋转元件时，用鼠标左键点住要旋转的元件不放，按空格键，每按一次，元件逆时针旋转90度；按_X|键可以进行水平方向翻转，按_Y_I键可以进行垂直方向翻转。
9、使用总线代替一组导线，需要与总线分支和网络标号相配合。
10、网络标号和标注文字不同，前者具有电气连接功能，后者只是说明文字。
11、新建原理图元件必须在元件库__________ 编辑器中进行。
12、启动元件库编辑器有两种方法，一种方法是打开已有的元件库，另一种方法是创建一个新的元件库。
13、原理图元件库编辑器工作区的中心有一个十字坐标轴，将工作区划分为4个象限，•般在第4|象限绘制原理图元件。
14、原理图兀件由两部分组成: 外形和引脚。
15、管脚只有一端具有电气特性，与光标相连的一端具电气特性，将其不与元件外形相连，使不具有电气特性的一端与元件外形相连。
16、设计层次原理图时，既可以自顶而下进行设计，也可以自底而上 ___ 进行设计。
17、所谓自上而下的设计方法，就是由电路方块图产牛原理图。
18、在设计层次原理图时，如果不清楚每个模块到底有哪些端口，就可以采用自下而上的设计方法。
19、编辑方块电路属性时，可以通过双击该方块电路，或通过用鼠标左|键按住方块电路的同时按Tab 键进行编辑。
protel复习2答案
一、填空题1、ProtelDXP主要由原理图设计模块、印制电路板设计模块PCB2、ProtelDXP格。
34、连线工具栏（Wiring）主要用于放置原理图器件与连线等符号，就是原理图绘制过程中最重要得工具栏。
执行菜该工具栏。
5645度小十字、微45度四种。
7、Protel DXP自带元件库中得元件数量庞大，但分类很明确。
8每按一次，转。
9相配合。
1011行。
1213、原理图元件库编辑器工作区得中心有一个十字坐标轴，将工作区划分为4元件。
1415性得一端与元件外形相连。
16也可以1718、在设计层次原理图时，如果不清楚每个模块到底有哪些19键进行编辑。
2021、错误得报告类型共有422、我们可以通过Navigator23、网络表文件就是一张电路原理图中全部元件与电气连接24件清单。
选择题1、电子线路设计自动化软件得英文缩写为（ C ）。
A、 CAMB、 CADC、 EDAD、CAE2、工具栏得打开与关闭可利用菜单进行设置，方法为执行菜单命令（ C）。
A、［View］/［Status Bar］B、［View］/［Command Status］C、［View］/［Toolbars］D、［View］/［Workspace Panels］3、Protel DXP中项目文件得文件名后缀为（D ）。
A、IntLibB、SchDocC、PcbDocD、PrjPCB4、Protel DXP 中1mil等于多少厘米？（ D ）。
A、 0、001cmB、 2、54cmC、 1cmD、 0、00254cm5、在画电路原理图时，编辑元件属性中，哪一项为元件序号（ C ）。
A、 LibRefB、 FootprintC、 DesignatorD、Comment6、电路原理图得文件名后缀为（ B ）。
A、SchLibB、SchDocC、PcbDocD、PcbLib7、Protel DXP中，元件集成库得文件名后缀为（ A ）。
Protel理论测试
Protel理论测试姓名 [填空题] *_________________________________一、选择题1.Altium Designer是用于( ）的设计软件。
[单选题] *A电气工程B电子线路(正确答案)C机械工程D建筑工程2. Altium Designer原理图文件的格式为( )。
[单选题] *A*.SchlibB*.SchDocC*.Sch(正确答案)D*.Sdf3. Altium Designer原理图设计工具栏共有( )个。
[单选题] *A.5B.6C.7(正确答案)D.84.执行()命令操作，元器件按水平中心线对齐。
[单选题] *A.CenterB.Distribute HorizontallyC.Center Horizontal(正确答案)D.Horizontal5.执行()命令操作，元器件按垂直均匀分布。
[单选题] *A.VerticallyB.Distribute Vertically(正确答案)C.Center VerticallyD.Distribute6.执行()命令操作，元器件按顶端对齐。
[单选题] *A.Align RightB.Align Top(正确答案)C.Align LeftD.Align Bottom7.执行()命令操作,元器件按低端对齐. [单选题] *A.Align RightB.Align Top .C.Align LeftD.Align Bottom(正确答案)8.执行()命令操作,元器件按左端对齐. [单选题] *A .Align RightB.Align TopC.Align Left(正确答案)D.Align Bottom9.执行()命令操作,元气件按右端对齐. [单选题] *A.Align Right(正确答案)B.Align TopC.Align Left .D.Align Bottom10.原理图设计时，按下()可使元气件旋转90°。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习题第一章概述1．填空题（1）Protel DXP是Altim 公司生产的电路板设计系统的最新版本。
（2）Protel DXP主要有4大部分组成原理图设计系统、印刷板设计系统、FPGA 系统、VHDL系统。
（3）Protel DXP主窗口即Design Explorer DXP窗口，该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
（4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5）原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
2．判断题（1）在Protel DXP中用户只能单独完成设计项目，不能通过网络完成设计项目。
(╳)（2）按组合键Alt+F4可以关闭Protel DXP。
(√)（3）在Protel DXP中一定要建立项目后才可以新建原理图文件。
(╳)3、选择题（1）电子线路设计自动化软件的英文缩写为（C ）。
A. CAMB. CADC. EDAD. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（ A ）。
A.［View］/［Status Bar］B.［View］/［Command Status］C.［View］/［Toolbars］D.［View］/［Workspace Panels］（3）Protel DXP中项目文件的文件名后缀为（D ）。
A. .IntLibB. .SchDocC. .PcbDocD. .PrjPCB第二，三章原理图设计1．填空题（1）原理图就是元件的连接图，其本质内容有两个：元件和导线。
（2）连线工具栏（Wiring）主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/ Wiring 可以打开或关闭该工具栏。
（3）捕获栅格是移动光标和放置原理图元素的最小距离。
（4）光标的显示类型有大十字、小十字、斜45度小十字三种。
（5）Protel DXP自带元件库中的元件数量庞大，但分类很明确。
一级分类主要是以元件的生产厂家分类，在生产厂家分类下面又以元件的种类进行二级分类。
（6）旋转元件时，用鼠标左键点住要旋转的元件不放，按空格键，每按一次，元件逆时针旋转90度；按X 键可以进行水平方向翻转，按Y 键可以进行垂直方向翻转。
（7）使用总线代替一组导线，需要与总线分支和网络标号相配合。
（8）网络标号和标注文字不同，前者具有电气连接功能，后者只是说明文字。
2．判断题（1）如果选择菜单命令［Edit］/［Move］/［Move］，在移动元件的同时会将与元件连接的导线一起移动。
（╳）（2）元件一旦放置后，就不能再对其属性进行编辑。
（╳）（3）在原理图中，节点是表示两交叉导线电气上相通的符号，如果两交叉导线没有节点，系统会认为两导线在电气上不相通。
（√）（4）要在原理图中放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing）。
（√）3、选择题（1）Protel DXP 中1mil等于多少厘米？（D ）。
A. 0.001cmB. 2.54cmC. 1cmD. 0.00254cm（2）在画电路原理图时，编辑元件属性中，哪一项为元件序号（C ）。
A. LibRefB. FootprintC. Designatorment（3）电路原理图的文件名后缀为（B ）。
A. .SchLibB. .SchDocC. .PcbDocD. .PcbLib（4）Protel DXP中，元件集成库的文件名后缀为（ A ）。
A. .IntLibB. .SchLibC. .PcbLibD. .PrjPCB（5）执行菜单命令（A ）可以打开或关闭连线工具栏。
A. View / Toolbars / WiringB. View / Toolbars / DrawingC. View / Toolbars / Digital ObjectsD. View / Toolbars / Power Objects（6）以下哪一个是电路原理图的常用元件杂项库文件（D ）A. TI Logic Gate2.IntLibB. Miscellaneous Connectors.IntLibC. C-MAC-Crystal Oscillator.IntLibD. Miscellaneous Devices.IntLib（7）绘制电路原理图时，在导线拐弯处，光标处于画线状态时，在键盘上按（ B ）可以改变导线的转折方式。
A. Ctrl+空格键B. Shift+空格键C. Alt+空格键D. Tab+空格键第四章制作元器件1．填空题（1）新建原理图元件必须在元件库编辑器中进行。
（2）启动元件库编辑器有两种方法，一种方法是打开已有的元件库，另一种方法是创建一个新的元件库。
（3）原理图元件库编辑器工作区的中心有一个十字坐标轴，将工作区划分为4个象限，一般在第 4 象限绘制原理图元件。
（4）原理图元件由两部分组成：外形和引脚。
（5）管脚只有一端具有电气特性，与光标相连的一端不具电气特性，将其与元件外形相连，使具有电气特性的一端离开元件外形。
2．判断题（1）原理图元件外形的形状、大小会影响原理图的正确性。
（╳）（2）元件管脚是元件的核心部分，原理图元件的每一个管脚都要和实际元件的管脚相对应。
（√）（3）原理图元件管脚序号是必须有的，而且不同的管脚要有不同的序号。
（√）（4）原理图元件管脚名称用来提示管脚的功能，管脚名称不能是空的。
（╳）3、选择题（1）执行File/New/ Schematic Library可以生成（C ）文件。
A. 原理图B. 元件封装库C. 原理图元件库D. 项目（2）原理图元件库文件名的后缀为（ A ）。
A. .SchlibB. .SchDocC. .PcbDocD. .PcbLib（3）Protel DXP集成元件库后缀为（D ）。
A. .LibB. .SchLibC. PcbLibD. .IntLib（4）在原理图元件库编辑器，按Library Editor面板上的（A ）按钮，可将元件放置到原理图编辑器。
A. PlaceB. AddC. DeleteD. Edit（5）在原理图元件库编辑器要修改元件属性，按Library Editor面板上的（D ）按钮。
A. PlaceB. AddC. DeleteD. Edit第五章层次原理图设计1．填空题（1）设计层次原理图时，既可以自上而下进行设计，也可以自下而上进行设计。
（2）所谓自上而下的设计方法，就是由电路方块图产生原理图。
（3）在设计层次原理图时，如果不清楚每个模块到底有哪些端口，就可以采用自下而上的设计方法。
（4）编辑方块电路属性时，可以通过双击该方块电路，或通过用鼠标左键按住方块电路的同时按Tab 键进行编辑。
2．判断题（1）在Protel DXP中不能将整个电路按不同的功能分别画在几张图纸上。
（╳）（2）自下而上层次原理图的设计方法，就是由预先画好的子原理图来产生方块电路符号，从而产生层次原理图总图来表达整个系统。
（√）（3）层次原理图间切换是指从总图切换到它上面某方块电路对应的子图上，或者从某一层次原理图切换到它的上层原理图中。
（√）3、选择题（1）绘制层次原理图时，放置方块电路输入/输出端口的工具为Place菜单下的（C ）命令。
A. PortB. PartC. Add Sheet EntryD. Sheet Symbol（2）层次原理图之间的切换，可使用菜单Tools下的（ A ）命令。
A. Up/Down HierarchyB. AnnotateC. Convert Part To Sheet SymbolD. Cross Probe（3）绘制层次原理图时，放置方块电路的快捷键为（ B ）。
A. P / UB. P / SC. P / ND. P / A第六章生成报表1．填空题（1）对于层次原理图来说，编译的过程也是将若干子原理图联系起来的过程。
（2）在编译项目之前，可以根据实际情况对项目选项进行设置，以便按照我们的要求进行电气检查和生成报告。
设置项目选项时，主要设置错误报告类型、电气连接矩阵、差别比较器等选项。
（3）错误的报告类型共有4种：严重错误、错误、警告和不报告错误。
（4）电气连接的检查报告类型共有4种，其中红色代表严重错误，橙色代表错误，黄色代表警告，绿色代表不报告。
（5）我们可以通过Navigator面板快速定位元件，浏览违反设计规则信息和网络分布。
（6）网络表文件是一张电路原理图中全部元件和电气连接关系的列表，它包含电路中的元件信息和连接信息。
( 7 )元件采购报表主要包括元件的名称、序号、封装、注释、描述等信息，又叫元件报表或元件清单。
2．判断题（1）执行电气规则检查后，对违反规则的情况，都要全面修改。
（╳）（2）利用导航面板查看错误信息，应选择导航面板Navigate Components选项。
（╳）(此版本的导航面板上没此功能)（3）执行电气规则检查，可以检查元件序号是否重复。
（√）（4）网络表是一种文本式文件，由两部分组成，第一部分为元件描述，第二部分为电路的网络连接描述。
（√）（5）编译项目是对电路板图的检查。
（╳）3、选择题（1）电气连接的检查报告类型中，其橙色代表（B ）。
A. 严重错误B. 错误C. 警告D. 不报告（2）执行菜单命令（A ），系统开始对项目进行编译，并生成信息报告。
A. Project/ Compile PCB ProjectB. Project / Project OptionC. Design / Netlist / ProtelD. Design / Make Project Library（3）生成项目元件采购报表，应执行的命令为（ B ）。
A．Reports/Report Project Hierarchy B．Reports/Bill of MaterialsC．Design / Netlist / Protel D．Design / Make Project Library（4）生成层次原理图中各原理子图元件报表，应执行的命令为( C )A．Reports/Report Project Hierarchy B．Reports/Bill of MaterialsC．Reports/Component Cross Reference D．Design / Make Project Library（5）生成项目元件库，应执行的命令为（D ）。
A．Reports/Report Project Hierarchy B．Reports/Bill of MaterialsC．Design/Netlist / Protel D．Design / Make Project Library第七章PCB设计1．填空题（1）印制电路板英文全称是Printed Circuit Board ，缩写为PCB 。
