Protel试题集(X答案)

一、选择题

1、Protel99Se在初次启功时有以下( )菜单。A．File B．View C．Design

2、下列( )选项不是电路设计的步骤之一。A．绘制原理图B．绘制PCb图C．生成器件清单

3、电路原理图中的某—个元件已经与其他一些元件有了相应的电气连接关系，如果想在移动元件的过程中保持这种连接关系，应该使州Move子菜单中的( )命令。A．Move命令B．Drag命令C．DragSeleion命令

4、如果要删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的( ) 命令将它们—次性全部删除。A．Cut命令B．Delete命令C．Clear命令

5、使用window菜单中的( )命令，可以让Protel99sE中所有打开的窗口重叠排列。A．Tile命令B．Cascade命令C．Arrangelcon命令

6、在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有在电气意义上连接，需要用( )命令才能将交叉的导线连接起来。A.Place菜单下的NetLabel命令。B. Place 菜单下的wire命令。C. Place菜单下的Junction

7、如果想将Protel99中原理图的一部分元件复制并粘贴到Powerpoint文档中，必须在Preferences对话框的GraphicalEditing选项卡中取消选择( ) A.Add Template to Clipboard 选项。B. ClipboardReference选项。C. ConvertSpecial Strings选项

8、在电气规则检查中，有很多警告是用户不需要关注的，为了把注意力集中到错误上而忽略警告，可以选中SetupElectrical RuleCheck对话框中的( ) A.Buslabel format errors选项。

B.Suppress warnings选项。

C.Add error markers选项

9、利用Protel99设计电路板的过程中，需要经过一系列的流程才能够得到最终的电路板，那么一般说来，在完成原理图的设计之后需要进行的工作是（）A.电气规则检查。 B.生成网络表。 C.新建PCB文件

10、印刷电路板又称为（）A.SCH B.PCB C.DDB

11、客户机（Client ）/服务器（Server ）的工作环境结构的好处在于（）A.节省空间 B.提高工作效率 C.降低电路设计难度

12、绘制层次电路图用到的特殊工具是（）A．子图符号Ｂ．子图入口C．节点

13、若想将两个元件的某些管脚对应地连接起来，可以使用( ) A．Wire 命令Ｂ．Bus 命令C．Net Label命令

14、使用( )命令绘制的电路符号不仅可以用于层次原理图，而且可以在普通原理图的绘制中作为电路图的端口。A．SheetSymbol命令Ｂ．AddSheetEntry命令C．Port命令

15、在某些模式下，子原理图中所有同名的输入输出端口具有电气连接关系，且同名网络标签之间也具备电气连接关系，这种情况下的网络标识符作用范围应该选取择( ) A．Only Ports Global B．Net Labels Ports Global C．SheetSymbol/Port Connections

16、浏览层次化原理图有多种方法，但是有一种方法专门用于层次原理图的浏览，可以快速地从原理图端口切换到方块电路端口，它是（）A．利用文件管理器的树形结构B．利用工作区顶部的文件标签切换设计项目中的原理图C．利用Tools菜单的Up/Down Hierarchy 命令

17、使用元件库浏览器载入元件库文件后，可以在元件库列表框中看到被载入当前设计项目的元件库，它们是（）A．*.Lib文件Ｂ．*.Ddb文件C．*.Sch文件18、在创建自定义元件时，应该使用（）A．Tools菜单下的New Component命令B．Tools 菜单下的New Part命令C．File菜单下的New命令

19、创建自定义元件时，( )属性会影响电气连接关系。A．元件的外形轮廓 B.元件的管脚Ｃ．元件的类型

20、PCB文件和SCH文件之间的桥梁是（）报表。A.网络表 B.元件清单

C.对象属性表

21、（）报表中包含导线的属性A.网络表 B.元件清单 C.对象属性表

22、一般来说，PCB上的导线都放置在( )A．Signal layers B．Mechanical layers C．Masks

23、PCB设计界面的状态栏有左、中、右三部分，它们分别用于显示当前工作区中的不同内容，并且会随着光标位置的变化而变化，那么中间部分显示的是( ) A．当前光标所在的坐标B．当前光标所指的对象名称、对象所在坐标、对象所在的层C．对象所在的网络以及其他一些信息

24、在PCB编辑器中，重新绘制图层的顺序为( ) A．根据图层绘制顺序对话框的设置而定B．从顶层到底层的顺序C．从底层到顶层的顺序

25、多边形敷铜可以起到( )的作用。A．增加抗干扰能力B．美观 C.布线更方便

26、使用( )命令可以完成PCB网络表的导入操作。A．PCB编辑器中Design菜单的LoadNets命令B．PCB编辑器中Design菜单的UPdate Schematic命令C．原理图编辑器中Design菜单的Update PCB命令

27、如果在交互式手工布线的过程中，发现上一个导线转折点的位置并不理想，需要重新确定，可以用快捷键( )。A．Backspace B．End C．空格键

28、编辑自定义元件封装形式时，元件的外形轮廓一般绘制在( )板层A．Top Overlay B．Bottom Overlay C．KeepOut Layer

29、Protel99Se提供了类的概念，下列可以创建类的对象是( )。A．网络Net B．元件Component C．导线Wire

30、走线规则选项卡中有一个PCB板的安全间距规则，它的目的是使图件之间不会因为过近而产生相互干扰，这其中包括( )。A．导线与过孔(Track to Via)之间的最小间距B．元件与元件(Component to Component)之间的最小间距C．过孔与过孔(Via to Via)之间的最小间距

31、下列( )规则是将所有的节点连接起来成为一串，并在这个前提下将起始节点置于链的中间，终止节点置于链的两端。A．Daisy—Balance B．Daisy-Mid Driven C．Daisy-Simple

32、从Reports菜单中运行Board Information命令，在弹出的对话框的General选项卡中可以看到—项显示数据“Pad/Via Ho1es”，它表示( ) A．PCB上总共需要钻孔的数目B．PCB上焊盘和过孔的总数C．PCB上过孔的总数

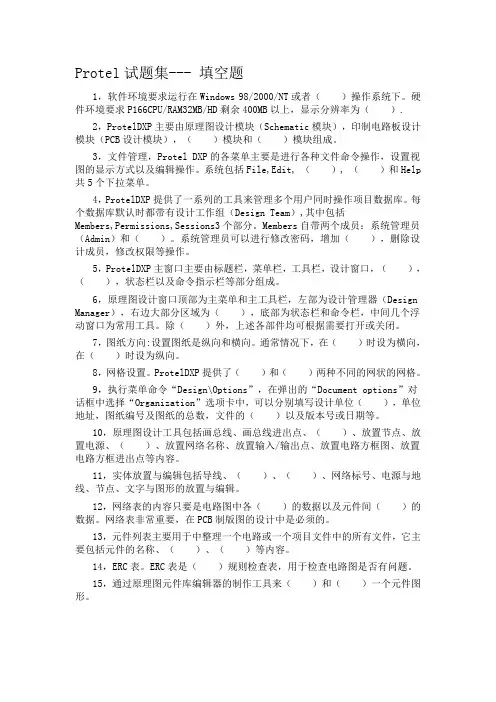

二、填空题

1、Protel99Se的状态栏位于窗口的（底部），其左边部份显示了（当前光标所在的坐标）信息

2、原理图编辑中的查找命令或替换命令是针对（文本）对象进行的。

3、删除对象除了使用Delete命令之外还可以使用（Clear）命令，它的快捷键为Ctrl+（Del）键。

4、新建文件的快捷键为（F+N），取消选取所有对象的快捷键为（E+E+A ），使当前视图能够刚好查看原理图上所有图件对象的快捷键为（V+F ）。

5、Document Options对话框中的（Options）选项可以控制图纸的放置方向，而（SnapOn）选项可以控制栅格捕捉的开关。
