protel中级复习题
protel复习题加答案大全
一、填空1、Protel99共有（6）个基本组成部分。
2、使用Protel99软件绘图的最小精度单位是（mil）。
3、Protel99原理图设计系统包括（原理图）编辑器和（元件）编辑器。
4、Protel99软件提供了大量的（标准模板）供用户使用。
5、SCH软件包提供三种连线种类是：电连线、总线和（总线引入线）。
6、电原理图中，电子元器件的引脚之间的连接关系称为（网络）。
7、把某内容存入剪贴板时，该内容必须是处于（选择）状态。
8、在放置元器件的过程中，按下（ tab）键可以修改元器件的参数。
9、（元件名）是为外形和引脚功能相同的零件取的一个通用的名称。
10、（网络表）是电路原理图设计与PCB设计之间的沟通纽带11、零件参数值应该在零件属性的（ part type ）项进行设置。
12、（网络标号）是电连接网络的名字，也是网络相互区分的依据。
13、（元件编号）在原理图设计里是一项重要指针，不可缺少也不可重复。
14、母图与子图之间是通过（子图端口）实现相互之间的信号连接关系。
15、某元件属于复合封装元件中的哪一个单元是在元件属性的（part）项中体现。
16、在Protel99中连接线路，一定要遵守（节点）到（节点）的连接要领。
17、如果要把交叉穿越的两条导线连接，则必须在交叉点上放置（节点）。
18、如果需要不断线移动已经放置好了的元件，应选择（drag）命令。
19、（子图端口）是电路方块图连接内外层间信号传递的通道。
20、（总线）是一种相同性质导线的集合。
21. 在Protel 99中，（网络表）是描述电路元件的标号、封装及元件引脚之间连接关系的列表。
22. PCB中，布线前反映电子元器件的引脚之间连接关系的线称为（飞线）。
23. PCB设计中连通两个层面的导线称为（过孔）24. PCB软件中自动布局指令名称是（outo place）。
25. 若需要自制零件封装应该在PCB电路板的（丝印层）层绘制。
26. 电路板上的（焊盘）对应了元件的引脚编号。
protel中级复习题
复习题一一，单选题1. Protel99SE是用于______的软件。
A. 电气工程B. 电子线路C. 机械工程D. 建筑工程2. Protel99SE的设计数据库文件扩展名是______。
A. SchB. LibC. PcbD. Dbd3. Protel99SE中的杂元件库是_______。
A. SimB. Miscellaneous DevicesC. Inter DataBooksD. Nsc Databooks4. Protel99SE使用英制单位，下列英制单位值与公制之间关系正确的是______。
A. 1mil=0.2254mmB. 1inch=25.4mmC. 1mm=4milD. 1inch=100mil5.下列关键词中哪个是捕获栅格______。
A. GridB. Electrical GridC. Visiable GridD. Snap Grid6.如果删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的（）命令将它们一次性全部删除。
A. CutB. DeleteC. Clear7. Protel99SE中放置元件应使用Place菜单中哪个选项______。
A. PortB. Power PortC. PartD. Wire8．Protel99SE中属于模板文件的是______。
A. A4.dotB. A4.libC. A4.schD. A4.Pcb9.印刷电路板又称为（）。
A．SCH B. PCB C. DDB10. Protel99SE原理图设计中清除被选中对象按钮是_______。
A. B. C. D.11．软件在PCB板编辑器自动装入原理图图中的网络连接及元件封装需要（）。
A．在项目文件下进行 B. 不在项目文件下进行C. 在原理图文件下进行D. 不在原理图文件下进行12. Protel中二极管的名称是______。
A. RESB. CAPC. DIODED. SW13.下列属于电阻封装的是______。
Protel DXP中级理论试题(1-2)
计算机辅助设计高级绘图员理论试题（电子类DXP高级）(第1套)姓名_______ ___ 准考证号__________ 成绩___________一、单选题(共70题，每题1分。
)1.Protel DXP是用于（）的设计软件。
A电气工程 B电子线路 C机械工程 D建筑工程2．Protel DXP原理图文件的格式为（）。
A.SchlibB.SchDocC.SchD.Sdf3．Protel DXP原理图设计工具栏共有（）个。
A. 5B. 6C. 7D. 84.执行（）命令操作，元器件按水平中心线对齐。
A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行（）命令操作，元器件按垂直均匀分布。
A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行（）命令操作，元器件按顶端对齐。
A.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9、测试点报表的功能有（）。
A.搜集钻孔孔径B.搜集测试点的坐标C.搜集测试点名称D. 以上都是10.原理图设计时,按下( )可使元气件旋转90°。
A.回车键B.空格键C.X键D.Y键11、原理图设计时,实现连接导线应选择( )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12、要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library13、在原理图设计图样上放置的元器件是（）。
protel99se中级考证试题汇编5
protel99se中级考证试题汇编5第五单元印刷线路板（PCB）环境设置5.1 第1题【操作要求】在考生文件夹中新建X5-01.pcb文件夹，按照以下要求完成操作。
1.工作层设置：在X5-01.pcb文件中，信号层选择顶层和底层，机械层选择第一层，防旱层和锡膏层选择顶层。
2 选项设置：●设置当出现重叠图件时，系统会自动删除重叠的文件。
●设置进行整体编辑时，系统会自动弹出确认对话框。
●取消自动边移功能。
3. 数值设置：●设置测量单位为“英制”，可视栅格2为1000mil。
●设置水平、垂直捕捉栅格和水平、垂直元件栅格均为20mil，电器栅格为8mil。
●设置旋转角度为45°，操作撤销次数为30次。
4.显示设置：●设置栅格类为“线型”，显示“飞线”、“导孔”和“焊盘孔”。
●设置只显示当前板层，不显示网路名称和焊点序号。
●设置所有显示对象的颜色均为程序默认颜色。
●设置路径和弧线为“精细显示”，其余为“隐藏显示”。
5.默认值设置：设置导孔直径为50 mil，孔径为28mil，始于顶层、止于底层。
设置完毕，保存操作结果。
5.2 第2题【操作要求】在考生文件夹中新建X5-02.pcb文件夹，按照以下要求完成操作。
1.工作层设置：层厚度依次为12mil、1.6mil和12mil，设置一层内层电源/接地层（层厚度为1.6mil）。
2. 选项设置：●设置当用户进行PCB设计时，系统会自动进行设计规则检查。
●设置当用户进行整体编辑时，系统会自动弹出确认对话框。
●取消在对象被选中后，系统会自动保护锁定对象。
3. 数值设置：●设置测量单位为“英制”，可视栅格1为30mil，可视栅格2为1100mil。
●设置水平、垂直捕捉栅格为25mil，不显示电器栅格。
●设置鼠标类型为small 45，操作撤销次数为30次。
4.显示设置：●设置栅格类为“点型”，显示“飞线”和“自动布线检查错误信息”。
●设置转换特殊字符串功能，不显示焊点的网络名。

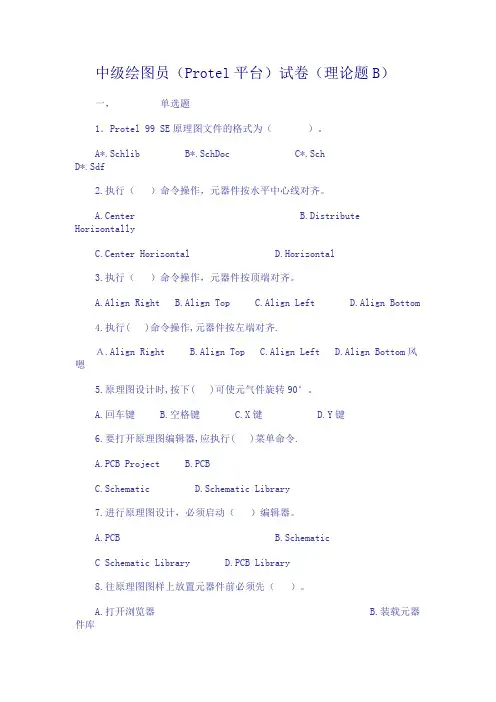

中级试卷B
中级绘图员（Protel平台）试卷（理论题B）一，单选题1．Protel 99 SE原理图文件的格式为（）。
A*.Schlib B*.SchDoc C*.Sch D*.Sdf2.执行（）命令操作，元器件按水平中心线对齐。
A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal3.执行（）命令操作，元器件按顶端对齐。
A.Align RightB.Align TopC.Align LeftD.Align Bottom4.执行( )命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Left D.Align Bottom风嗯5.原理图设计时,按下( )可使元气件旋转90°。
A.回车键B.空格键C.X键D.Y键6.要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library7.进行原理图设计，必须启动（）编辑器。
A.PCBB.SchematicC Schematic Library D.PCB Library8.往原理图图样上放置元器件前必须先（）。
A.打开浏览器B.装载元器件库C.打开PCB编辑器D.创建设计数据库文件9，Protel99 SE为设计者（）仿真元器件库。
A.没有提供B.提供C.不清楚D.只提供电源A.“.IC”设置B.“.NS”设置C.定义元器件属性D.不清楚10，仿真初始状态的设置如“.IC”和“.NS”共存时，在分析中优先考虑的是（）。
A.“.IC”设置B.“.NS”设置C.定义元器件属性D.不清楚11，网络表中有关元器件的定义是（）。
A. 以“[”开始，以“]”结束B. 以“〈”开始，以“〉”结束C. 以“（”开始，以“）”结束D. 以“{”开始，以“}”结束12，PCB的布局是指( )。

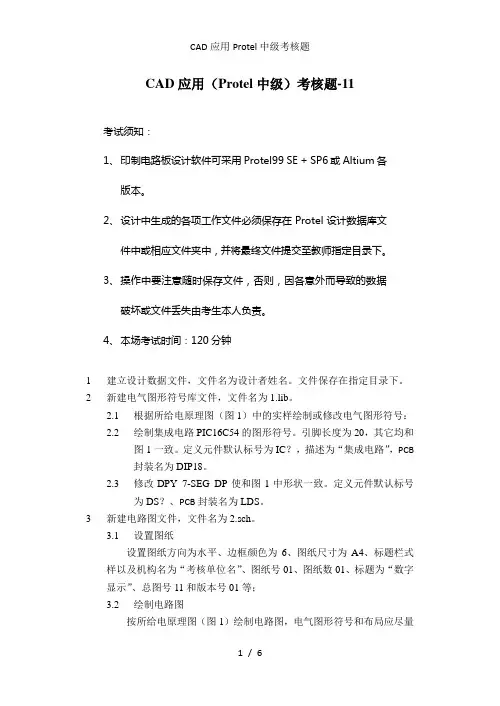

CAD应用Protel中级考核题
CAD应用（Protel中级）考核题-11 考试须知：1、印制电路板设计软件可采用Protel99 SE + SP6或Altium各版本。
2、设计中生成的各项工作文件必须保存在Protel设计数据库文件中或相应文件夹中，并将最终文件提交至教师指定目录下。
3、操作中要注意随时保存文件，否则，因各意外而导致的数据破坏或文件丢失由考生本人负责。
4、本场考试时间：120分钟1建立设计数据文件，文件名为设计者姓名。
文件保存在指定目录下。
2新建电气图形符号库文件，文件名为1.lib。
2.1根据所给电原理图（图1）中的实样绘制或修改电气图形符号：2.2绘制集成电路PIC16C54的图形符号。
引脚长度为20，其它均和图1一致。
定义元件默认标号为IC？，描述为“集成电路”，PCB封装名为DIP18。
2.3修改DPY_7-SEG_DP使和图1中形状一致。
定义元件默认标号为DS？、PCB封装名为LDS。
3新建电路图文件，文件名为2.sch。
3.1设置图纸设置图纸方向为水平、边框颜色为6、图纸尺寸为A4、标题栏式样以及机构名为“考核单位名”、图纸号01、图纸数01、标题为“数字显示”、总图号11和版本号01等；3.2绘制电路图按所给电原理图（图1）绘制电路图，电气图形符号和布局应尽量接近原图。
图1 电原理图3.2.1加载电气图形符号库Miscellaneous Devices.lib和含有自制电气图形符号的元件库；3.2.2按图放置元件、导线和总线及网络标号；3.3定义元件属性按图和附表1指定元件的标号、部分、封装及参数或型号。
表1：元件清单标号参数封装C1 220uF/10V RB.2/.4C2 22uF/6.3V RB.1/.2C3 330P RAD0.1D1 1N4148 DIODE0.4D2 1N4148 DIODE0.4D3 1N4148 DIODE0.4D4 1N4148 DIODE0.4DS1 DPY_7-SEG_DP LDSDS2 DPY_7-SEG_DP LDSIC1 PIC16C54 DIP18J1 CON2 SIP2L1 10uH RAD0.2R1 150R AXIAL0.4R2 150R AXIAL0.4R3 10K AXIAL0.4R4 10K AXIAL0.4REG 78L05 TO-220S1 SW-PB DIP43.4生成辅助文件并保存3.4.1生成项目电气图形符号库；3.4.2生成此电路图的PCB网络表文件；3.4.3生成电路图元件清单。
protel复习题及答案
1、电路板交互式布线的基本流程？答：〔1〕设置布线设计规则〔2〕重要网络预布线〔3〕自动布线〔4〕手工调整自动布线结果〔5〕电路板覆铜〔6〕DRC设计校验2、原理图设计的基本流程？答：〔1〕新建原理图设计文件〔2〕设置图纸区域工作参数〔3〕载入原理图库〔4〕放置元器件〔5〕原理图布线〔6〕补充完善〔7〕校验、调整和修改3、PCB电路板设计的基本流程？答：〔1〕准备原理图和网络表〔2〕设置坏境参数〔3〕规划电路板〔4〕载入网络表和元器件封装〔5〕元器件布局〔6〕电路板布线〔7〕地线覆铜〔8〕设计规则检查4、电路板布线的一般原则？答：〔1〕准备原理图和网络表〔2〕连线尽量不要从IC片的引脚间穿过〔3〕连线简捷,同一连线不要重复连接,以免影响布线美观5、元器件布局的基本原则？答：〔1〕在元器件的布局方面,应该把相互有关的元件尽量放得靠近一些.〔2〕尽量在关键元器件, 如ROM、RAM等芯片旁边安装去耦电容.〔3〕接插件一般放置在电路板的边缘,以方便安装和后面的布线工作,如果实在没有办法,也可以将其放置在电路板中间,但应尽量避免这样的放置.〔4〕在元器件手动布局中,应当尽量考虑以后布线的方便,对于布线较多的区域,应当留出足够的空间,以免布线受阻.〔5〕数字电路和模拟电路应分区域进行布局,如果如果可能二者之间可适当留出2---3mm的空间,以免相互干扰.〔6〕对于高压和低压电路,为了保证足够高的电绝缘可靠性,二者之间应当留出4mm以上的空间. 〔7〕元器件布局时,应尽量保持整齐、美观.6、PCB编辑器工作窗口环境参数设置的原则？答：〔1〕将[Snap Grid]和[Electric Grid]设置成相近值,在手工布线的时候光标捕捉会比较方便.〔2〕电气捕捉栅格和光标捕捉栅格不能大于元器件封装的焊盘间距,否则很难捕捉到元器件的焊盘,会给连线带来麻烦.〔3〕[Component Grid]的设置也不能太大,以免在手工布局和手动调整的时候,元器件不容易对齐.〔4〕将[Visible Grid]设为相同的值或者只显示其中某一个可视栅格.7、PCB编辑器管理窗口的作用？〔功能〕答：〔1〕查找网络标号〔2〕查找元器件〔3〕添加/删除元器件封装库〔4〕浏览、查询和编辑元器件封装库〔5〕电路板设计规则冲突的浏览、查询〔6〕电路板设计规则的浏览、查询8、原理图符号的组成部分？答：一般的原理图符号主要由三部分组成：第一部分是用来表示元器件的电气功能或几何外形的示意图,第二部分是构成该元器件的引脚,第三部分是一些必要的注释.9、制作原理图符号的步骤？答：〔1〕绘制元器件的示意图〔2〕放置元器件的引脚〔3〕给原理图符号添加注释〔4〕定义原理图符号的属性10、电路板有几种布线方法,各自的特点是什么？答：电路板布线方法同元器件布线一样,也包括3种常用的布线方法：〔1〕自动布线；〔2〕手动布线；〔3〕自动布线和手动布线相结合的交互式布线方法.自动布线只需进行简单的布线设计规则设置,系统就会自动完成电路板的布线,但是自动布线的结果常常不能令人十分满意.而手动布线则能完全根据设计的意图对电路板上的元器件进行布线,能最大限度地满足设计思路.但是,手动布线,对知识要求较高,并且效率低、设计周期长.而所谓的交互式布线,则是充分结合手动布线与自动布线的优点,二者在整个布线过程中交替使用,既能利用手动布线实现设计者的意图,又能利用自动布线的高效率和优化的算法,从而实现快速优化布线.11、试说明在设计一张原理图之前,应该确认或完成的设置内容有哪些？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建一个原理图文件.〔3〕添加元器件库.12、进入元件库编辑界面需要经过哪几个步骤？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建一个原理图库文件.〔3〕双击打开,进入元件库编辑器.13、如何建立项目元件封装库？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建元器件封装.〔3〕双击进入.14、在元器件属性中,Lib Ref、Footprint、Designator、PartType分别代表什么含意？答： Lib Ref表示元器件名称,Footprint表示元器件封装,Designator表示元器件序号、PartType表示元器件类型或标称值.一单选题B1.Protel 99SE是用于〔〕的设计软件.A电气工程B电子线路 C机械工程 D建筑工程C2．Protel 99 SE原理图文件的格式为〔〕.A*.Schlib B*.SchDoc C*.Sch D*.SdfC3．Protel 99 SE原理图设计工具栏共有〔〕个.A. 5B. 6C. 7D. 8C4.执行〔〕命令操作,元器件按水平中心线对齐.A.CenterB.Distribute HorizontallyC.Center HorizontalD.HorizontalB5.执行〔〕命令操作,元器件按垂直均匀分布.A.VerticallyB.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行〔〕命令操作,元器件按顶端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomD7.执行< >命令操作,元器件按低端对齐.A. Align RightB.Align TopC.Align LeftD.Align BottomC8.执行< >命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Lef t D.Align Bottom风嗯A9.执行< >命令操作,元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomB10.原理图设计时,按下< >可使元气件旋转90°.A.回车键B.空格键C.X键D.Y键B11.原理图设计时,实现连接导线应选择< >命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行< >菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA13.在原理图设计图样上放置的元器件是〔〕.A．原理图符号 B,元器件封装符号C.文字符号D.任意B14.进行原理图设计,必须启动〔〕编辑器.A.PCBB.SchematicC Schematic Library D.PCB LibraryB15.使用计算机键盘上的〔〕键可实现原理图图样的缩小.A.Page UpB.Page DownC.HomeD.EndB16.往原理图图样上放置元器件前必须先〔〕.A.打开浏览器B.装载元器件库C.打开PCB编辑器D.创建设计数据库文件B17.Protel99 SE提供的是〔〕仿真器.A.模拟信号B.混合信号C.数字信号D.直流信号B18,Protel99 SE为设计者〔〕仿真元器件库.A.没有提供B.提供C.不清楚D.只提供电源C19,初始状态的设置有三种途径：".IC"设置,".NS"设置和定义元器件属性.在电路仿真中,如有这三种共存时,在分析中优先考虑的是〔〕.A.".IC"设置B.".NS"设置C.定义元器件属性D.不清楚A20,仿真初始状态的设置如".IC"和".NS"共存时,在分析中优先考虑的是〔〕.A.".IC"设置B.".NS"设置C.定义元器件属性D.不清楚C21,网络表中有关网络的定义是〔〕.A. 以"["开始,以"]"结束B. 以"〈"开始,以"〉"结束C. 以"〔"开始,以"〕"结束D. 以"{"开始,以"}"结束A22,网络表中有关元器件的定义是〔〕.A. 以"["开始,以"]"结束B. 以"〈"开始,以"〉"结束C. 以"〔"开始,以"〕"结束D. 以"{"开始,以"}"结束B23,执行〔〕命令,即可弹出PCB系统参数设置对话框.A.Design/Bord OptionsB.Tools/PreferencesC.OptionsD.PreferencesB24,PCB的布局是指< >.A.连线排列B.元器件的排列C.元器件与连线排列D.除元器件与连线以外的实体排列A25,PCB的布线是指〔〕.A.元器件焊盘之间的连线B.元器件的排列C.元器件排列与连线走向D.除元器件以外的实体连接C26,Protel99 SE提供了多达〔〕层为铜膜信号层.A.2B.16C.32D.8B27,Protel99 SE提供了〔〕层为内部电源/接地层A.2B.16C.32D.8B28,在印制电路板的〔〕层画出的封闭多边形,用于定义印制电路板形状与尺寸.A.Multi LayerB.Keep Out LayerC.Top OverlayD.Bottom overlayC29,印制电路板的〔〕层只要是作为说明使用.A.Keep Out LayerB.Top OverlayC.Mechanical LayersD.Multi LayerB30,印制电路板的〔〕层主要用于绘制元器件外形轮廓以与标识元器件标号等.该类层共有两层.A.Keep Out LayerB.Silkscreen LayersC.Mechanical LayersD.Multi LayerD31,在放置元器件封装过程中,按〔〕键使元器件封装旋转.A.XB.YC.LD.空格键A32,在放置元器件封装过程中,按〔〕键使元器件在水平方向左右翻转.A.XB.YC.LD.空格键B33,在放置元器件封装过程中,按〔〕键使元器件在竖直方向上下翻转.A.XB.YC.LD.空格键C34,在放置元器件封装过程中,按〔〕键使元器件封装从顶层移到底层.A.XB.YC.LD.空格键A35,在放置导线过程中,可以按〔〕键来取消前段导线.A.Back SpaceB. EnterC.ShiftD.TabC36,在放置导线过程中,可以按〔〕键来切换布线模式.A.Back SpaceB. EnterC.Shift+SpaceD.TabD37,Protel99 SE为PCB编辑器提供的设计规则共分为〔〕类.A.8B.10C.12D.6Protel试题集---判断题1.〔F 〕Protel 99 SE 可以在DOS系统运行.2. 〔F 〕Protel 99 SE可以用来设计机械工程图.3.〔 T〕Protel 99 SE是用于电子线路设计的专用软件.4.〔 T〕Protel 99 SE只能运用于Windows 95 以上操作系统.5.〔 T〕Protel 99 SE采用设计数据库文件管理方式.6.〔 T〕Protel 99 SE可以直接创建一个原理图编辑文件.7.〔 T〕Protel 99 SE可以直接创建一个PCB图编辑文件.8.〔 F〕Protel 99 SE的安装与运行对计算机的系统配置没有要求.9.〔 T〕Protel 99 SE标准屏幕分辨率为1024×768像素.10〔 T〕.Protel 99 SE系统中的自由原理图文件和自由PCB图文件之间相互独立,没有联系.11.〔 T〕如果只绘制电路原理图,可以创建一个自由原理图文件.12.〔T〕原理图文件设计必须先装载元器件库,方可放置元器件.13.〔F 〕打开原理图编辑器,就可以在图样上放置元器件.14.〔 T〕原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应.29,〔 F〕原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应.15.〔F 〕原理图的图样大小是"Document Options"对话框中设置的.16.〔 T〕Grids〔图样栅格〕栏选项"Visible"用于设定光标位移的步长.17〔T〕．16Grids〔图样栅格〕栏选项"Snap"用于设定光标位移的步长.18,〔T〕在电路仿真时,所有元器件必须具有仿真属性.19,〔 T〕Portel99 SE提供的是混合信号仿真器,可以同时观察模拟信号和数字信号波形.20,〔 T〕在电路实施仿真之前,一定要给电路添加合适的激励源.21,〔T 〕电路中如果包含不具有仿真属性的元器件,仿真不可能成功.22,〔T 〕电路的瞬态分析即动态分析,其输出是设计者定义时间间隔内计算变量瞬态输出电流或电压值.23,〔 T〕层次原理图设计时,只能采用自上而下的设计方法.24,〔 F〕原理图设计中,要进行元器件移动和对齐操作,必须先选择该元器件.25,〔T〕将一个复杂的原理图画在多张层次不同的图样上,称为层次原理图.26,〔 T〕在原理图的图样上,具有相同网络标号的多条导线可视为是连接在一起的.27.〔 T〕层次原理图的上层电路方块图之间,只有当方块电路端口名称相同时才能连接在一起的.28.〔 F〕层次原理图的上层电路方块图之间,只能用总线连接方块电路端口 .30,〔 T〕原理图设计当连线经过元器件引脚时会自动产生一个节点.31,〔 T〕原理图中具有相同的网络标号的导线,不管是否连接在一起,都被看作同一条导线.32,〔 T〕原理图中的网络标号和I/O端口表示的意义相同.33,〔T〕总线就是用一条线来代表数条并行的导线.34,〔 T〕Portel99 SE提供的绘图工具命令并不具备电气特性.35,〔T 〕原理图设计时,放置位文字好法国制文本框的功能是一样的.36,〔 F〕原理图设计时,可以使用绘图工具绘制元器件符号.37,〔 F〕在原理图图样上,放置的元器件时封装模型.38,〔 T〕使用计算机键盘是那个的按键,可以控制原理图放大或缩小.39,〔 F〕用原理图编辑器可以设计PCＢ图.40,〔 T〕导孔也称为焊盘,用来焊接元器件引脚.41,〔 T〕导孔也称为过孔.用于连接各层导线之间的通路.42,〔 T〕不同的元器件可以共用同一个元器件封装.43,〔 F〕原理图符号与PCB元器件封装存在一一对应关系.44,〔 F〕即使没有电路原理图,Portel99 SE也能实现印制电路板的自动布局和自动布线.45,〔 T〕自定义印制电路板形状与尺寸,实际上就是在"Keep Out Layer"层上用线绘制出一个封装的多边形.46,〔 T〕印制电路板的阻焊层一般由组焊剂构成,使非焊盘处不粘锡.47,〔 T〕印制电路板的锡膏层主要是用于产生表面安装所需要的专用系锡膏层,用以粘贴表面安装元器件〔SMD〕48,〔T 〕印制电路板的丝印层主要用于绘制元器件外形轮廓以与元器件标号等.49,〔T 〕Portel99 SE为PCB编辑器提供了多达74层设计.50,〔 T〕往PCB文件装入网络与元器件之前,必须装载元器件库.51,〔 F〕PCB设计只允许在顶层〔Top layer〕放置元器件.52,〔 T〕Portel99 SE提供了两种Visible Grid〔可视栅格〕类型.即Lines〔线状〕和Dots〔点状〕.53,〔F〕Portel99 SE提供了两种度量单位,即"Imperial"〔英制〕和"Metric"〔公制〕系统默认为公制54,〔 T〕在放置元器件封装过程中,按L键可使元器件封装从顶层移到底层.55,〔 T〕在放置元器件封装时按Tab键,在弹出元器件封装属性设置对话框可以设置元器件属性.56,〔 T〕在连接导线过程中,按下Shift+Space键可以改变导线的走线形式.57,〔 T〕在PCB编辑器中,可以通过导线属性对话框方便地设置元器件宽度.58,〔 T〕焊盘就是PCB上用于焊接元器件引脚的焊接点.59,〔 T〕PCB上的导孔可用来焊接元器件引脚.60,〔 T〕铜膜填充常用于制作PCB插件的接触面.61,〔 T〕敷铜是将印制电路板空白的地方铺满铜膜,并京铜膜接地,以提高印制电路板的抗干扰能力.62,〔 T〕PCB的泪滴主要作用在钻孔时,避免在导线于焊盘的连接处出现应力集中而断裂.63,〔 T〕PCB设计规则通常规定双面印制电路板的顶层走水平线,底层走垂直线.64,〔 T〕Protel99 SE提供的自动布线器可以按指定元器件或网络进行布线.Protel试题集--- 填空题1,软件环境要求运行在Windows 98/2000/NT或者〔更高版本〕操作系统下.硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上,显示分辨率为〔1024×768〕.3,文件管理,Protel9 SE的各菜单主要是进行各种文件命令操作,设置视图的显示方式以与编辑操作.系统包括File,Edit, 〔View〕, 〔Windows〕和Help共5个下拉菜单.4,Protel99 SE提供了一系列的工具来管理多个用户同时操作项目数据库.每个数据库默认时都带有设计工作组〔Design Team〕,其中包括Members,Permissions,Sessions3个部分.5,Protel99 SE主窗口主要由标题栏,菜单栏,工具栏,设计窗口,〔文档管理器〕,〔浏览管理器〕,状态栏以与命令指示栏等部分组成.6,原理图设计窗口顶部为主菜单和主工具栏,左部为设计管理器〔Design Manager〕,右边大部分区域为〔编辑区〕,底部为状态栏和命令栏,中间几个浮动窗口为常用工具.除〔主菜单〕外,上述各部件均可根据需要打开或关闭.7,图纸方向:设置图纸是纵向和横向.通常情况下,在〔绘图与显示〕时设为横向,在〔打印〕时设为纵向.8,网格设置.Protel99 SE提供了〔线状网络〔Lines〕〕和〔点状网络〔Dots〕〕两种不同的网状的网格.9,执行菜单命令"Design\Options",在弹出的"Document options"对话框中选择"Organization"选项卡中,可以分别填写设计单位〔名称〕,单位地址,图纸编号与图纸的总数,文件的〔标题名称〕以与版本号或日期等.10,原理图设计工具包括画总线、画总线进出点、〔放置元件〕、放置节点、放置电源、〔画导线〕、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容.11,实体放置与编辑包括导线、〔总线〕、〔元件〕、网络标号、电源与地线、节点、文字与图形的放置与编辑.12,网络表的内容只要是电路图中各〔元件〕的数据以与元件间〔网络连接〕的数据.网络表非常重要,在PCB制版图的设计中是必须的.13,元件列表主要用于中整理一个电路或一个项目文件中的所有文件,它主要包括元件的名称、〔标注〕、〔封装〕等内容.14,ERC表.ERC表是〔电气〕规则检查表,用于检查电路图是否有问题.15,通过原理图元件库编辑器的制作工具来〔绘制〔创建〕〕和〔修改〕一个元件图形.16,原理图元件库编辑器界面主要由元件管理器、主工具栏、菜单、常用工具栏、编辑区组成.编辑区内有一个〔十字坐标轴〕,用户一般在〔第四〕象限进行元件的编辑工作.17,印制电路板的制作材料主要是绝缘材料、〔金属铜与焊锡〕等.印制电路板分为单面板、〔双面板〕、和多层板18,元件封装是指实际元件焊接到电路板时所指示的〔外观〕和焊接位置.元件的封装可以在设计电路原理图时指定,也可以在〔引进网络表〕时指定.19,元封装的编号一般为"元件类型+焊盘〔距离〕〔焊盘数〕+元件〔外形〕尺寸".20,构成PCB图的基本元素有：元件封装、〔铜膜导线〕、〔助焊膜〕和阻焊膜、层、焊盘和过孔、丝印层与文字标记.21,Protel99 SE有32个信号层,即顶层、底层和30个中间层,可得到〔16〕个内部版层和16个机械板层.在实际的设计过程中,几乎不可能打开所有的工作层,这就需要〔用户设置〕工作层,将自己需要的工作层打开.22,工作层的类型包括信号板层〔Signal Layers〕、内部板层〔Internal Planc〕、机械板层〔Mechanical Layers〕、〔助焊膜与阻焊膜〔Masks〕〕、〔丝印层〔Silkscreen〕〕、其它工作层〔Other〕.23,工作层参数设置包括〔栅格〕设置〔Grids〕和〔电气栅格〕设置〔Electrical Grid〕.电气栅格设置主要用于设置电气栅格的属性.24,系统提供了两种度量单位,即英制〔Imperial〕和〔公制〔Metric〕〕,系统默认为〔英制〕.25,手动规划电路板就是在〔禁止布线层〔Keep Out Layer〕〕上用走线绘制出一个封闭的多边形〔一般情况下绘制成一个矩形〕,多边形的〔内部〕即为布局的区域.26,元件封装的图形与属性信息都存储在一些特定的〔元件封装〕文件中.如果没有这个文件库,系统就不能识别用户设置的关于元件封装的信息,所以在绘制印制电路板之前〔装入〕所用到的元件.27,印制电路板图的设计流程：绘制电路原理图→规划电路板→设置参数→装入网络表与〔放置封装〕→元件的〔布局〕→布线→优化、调整布局布线→文件保存与输出.28,PCB绘图工具可以绘制导线、放置焊盘、过孔、字符串、位置坐标、〔尺寸标注〕、〔设置相对原点〕、放置房间定义,绘制圆弧或圆,放置切分多边形等.29,为了使自动布局的结果更符合要求,可以爱自动布局之前设置〔自动布局〕设计规则.系统提供了两种布局方式：成组布局方式〔Cluster Placer〕和〔统计布局〕方式〔 Statical Placer 〕30,手工布线就是用手工连接电路导线.在布线过程中可以切换导线模式、切换导线方向、设置光标移动的最小间隔.对导线还可以进行剪切、复制与粘贴、〔删除〕与属性修改等操作.手工布线的缺点是〔布线速度慢〕.31,自动布线就是用计算机自动连接电路导线.自动布线前按照某些要求预置〔布线设计〕规则,设置完布线规则后,程序将依据这些规则进行自动布线.自动布线〔效率高〕,速度快.32.在PCB图设计完成之后,可以生成各种类型的PCB报表,并分别形成〔文档〕.生成各种报表的命令都在〔Reports〕菜单中.33,首先要对打印机进行设置,包括打印机的类型设置、〔纸张大小〕的设定、〔电路图纸〕的设定等内容,然后再进行打印输出.34,启动PCB元件封装编辑库,进入PCB元件封装编辑器主窗口.其界面主要由〔主菜单〕、〔主工具栏〕、绘图工具栏、编辑区、状态栏与命令行等部分组成.元件封装图形的设计、修改等编辑工作均可在这个部分完成.35,手工创建元件封装：利用〔绘图〕工具,按照〔实际〕的尺寸绘制出该元件封装.36.向导创建元件封装：按照元件封装创建向导预先定义〔设计规则〕,在这些设计规则定义结束后,眼见封装库编辑器会〔自动〕生成相应的新的元件封装.37,SIM 9仿真库中的主要元件有电阻、电容、电感、〔二极管〕、〔三极管〕、JFET 结型场效应晶体管、MOS场效应晶体管、电压/ 电流控制开关、熔丝、继电器、互感、TTL 和CMOS数字电路元器件、模块电路等.38,直流源、〔正弦仿真源〕、〔周期脉冲源〕、指数激励源,单频调频源、线性受控制、非线性受控制与压控振荡〔VCO〕仿真源等.39,仿真初始状态的设置：为了计算机仿真电路〔直流偏置点〕而设定的一个或〔多个〕电压〔或电流〕值.40,仿真器的设置：对电路进行分析的种类、〔变量数据〕设置,以与仿真完成后自动显示的变量的〔波形〕设置等.1.按照工作层面的多少,电路板分为单面板,双面板,多层板2.元器件布局的方法有自动布局,手工布局,交互式布局3.电路板布线的方法有自动布线,手工布线,交互式布局4.电路板设计的两个阶段原理图设计,pCB设计5.要是元件左右翻转,可按X键,刷新屏幕的快捷键是End.6.元件封装由元器件外形,引脚的焊盘,注释构成7.在画pcb图时, keep out layer是禁止布线层,一般在该层绘出电气边界,以确定布局线的范围8.通过原理图库编辑器的制作工具来制作和修改一个元件图形.9.在原理图设计过程中,元器件是指原理图符号.在PCB设计过程中,元器件指的是元器件封装.10.生成各种报表的命令在Reports菜单中执行11.工作。
CAD应用(Protel中级)考核题16(优选.)
CAD应用（Protel中级）考核题-16 考试须知：1、印制电路板设计软件可采用Protel99SE + SP6或Altium各版本。
2、设计中生成的各项工作文件必须保存在Protel设计数据库文件中或相应文件夹中，并将最终文件提交至教师指定目录下。
3、操作中要注意随时保存文件，否则，因各意外而导致的数据破坏或文件丢失由考生本人负责。
4、本场考试时间：120分钟1建立设计数据文件，文件名为设计者姓名。
文件保存在指定目录下。
2新建电气图形符号库文件，文件名为1.lib。
2.1根据所给电原理图（图1）中的实样绘制符合国家标准的电气图形符号集成电路NCP1570和场效应三极管1306；图1 电原理图2.2指定集成电路NCP1570引脚的名称和编号、长度为20；2.3参考图2指定场效应三极管1306引脚的名称和编号、长度为20；图2 场效应管引脚分布2.4定义NCP1570元件默认标号为IC？、描述为“控制电路”、PCB封装名为DIP8；2.5定义1306元件默认标号为Q？、描述为“场效应三极管”、PCB封装名为TO220。
3新建电路图文件，文件名为2.sch。
3.1设置图纸设置图纸方向为水平、边框颜色为6、图纸尺寸为A4、标题栏式样默认，用特殊字符串放置机构名为“CAD培训中心”、图纸号为016、图纸数为01、标题为“电源变换电路”、总图号为20和版本号为V1等；3.2绘制电路图3.2.1加载包含自定义元件的电气图形符号库；3.2.2根据图纸放置元件、导线和总线、网络标号、电源符号、电源接口等符号；3.3定义元件属性按表1：定义元件的标号、封装及参数或型号。
表1：电路元件清单标号参数封装C1 0.01uF RAD0.1C2 0.1uF RAD0.1C3 0.1uF RAD0.1C4 0.01uF RAD0.1C5 0.01uF RAD0.1C6 0.01uF RAD0.1C7 470uF RB.2/.4C8 1000uF RB.2/.4D1 LED LED0.1RIC1 NCP1570 DIP8J1 CON3 SIP3J2 CON4 SIP4L1 2.7uH RAD0.2L2 2.7uH RAD0.2Q1 1306 TO220Q2 1306 TO220R1 47K AXIAL0.4R2 10 AXIAL0.4R3 13K AXIAL0.4R4 20K AXIAL0.4R6 1K AXIAL0.43.4生成辅助文件3.4.1生成项目电气图形符号库；3.4.2生成此电路图的PCB网络文件；3.4.3执行电气规则检查，保存报告；3.4.4生成电路图元件清单，保存清单。
考PROTEL中级工工卷2
位 名 称考生江苏省职业技能统一鉴定 计算机辅助设计绘图员（电子类） 中级鉴定试卷（B 卷）单注答 名 2. 考试时间为 120 分钟意事项1. 请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
姓题一、建立工程设计文件（5 分） 在本考场指定的盘符下，新建一个以准考证号码后八位取名的考生文件夹。
在上述所建的考生文件夹中建立一个以考生姓名的拼音首位字母命名的数据库。
如： “李明” ，命名为 “LM.ddb” 。
号不二、建立原理图文件（8 分） 在第一题中所建立的工程设计文件（XXX.ddb）的 Documents 下新建一个原理图文件， 取名为“KKG.sch” 。
文件设置：图纸大小为 A4，水平放置，标准格式，捕捉栅格为 5mil，可视栅格为 10mil；证准系统字体为黑体、字号为 10、标题栏的格式为 Standard； 用“特殊字符串”设置标题为“可控硅电原理图” ； 用“特殊字符串”设置制图者为考生姓名（汉字） 。
考三、原理图库操作（10 分） 超 准 1．在第一题中建立的工程设计文件（XXX.ddb）的 Documents 下新建一个原理图库文件， 命名为“X2-10B.lib” 。
2． 在“X2-10B.lib”中建立下图所示的新元件，命名为 X2-10A 和 X2-10B。
过区线 地1四、原理图绘制（15 分） 在第一题中建立的工程设计文件（XXX.ddb）的 Documents 下导入考试素材库中 Unit3\Y3-05.sch 文件， 并改名为“X3-05.sch” 。
要求： 按（附图：X3-05，在最后一页）图样绘制原理图并保存； 所有元件名称的字体为宋体、大小为 10； 所有元件类型的字体为宋体、大小为 12； 输入文本“电路图 305”字体为宋体、大小为 14。
五、检查原理图（8 分） 在第一题中建立的工程设计文件（XXX.ddb）的 Documents 下导入考试素材库中 Unit4\Y4-10.sch 文件， 并改名为“X4-10.sch” ，对该图进行电气规则检查。
计算机辅助设计(Protel平台)绘图员中级试卷
计算机辅助设计（Protel平台中级）绘图员级试卷考试说明：1．考试时间120分钟；2．考生在考评员指定的硬盘驱动器下建立一个以自己姓名命名的考生文件夹；3．按题目要求作图，完成的作图结果要保存在考生已建立的文件夹中，否则．．不得分．．．；一、原理图环境设置（共8分）【操作要求】1. 图纸设置：在考生文件夹中创建新文件，命名为X1-1.sch,设置图纸大小A4,垂直放置,工作区颜色为215号色,边框颜色为5号色。
2.栅格设置：设置捕捉栅格为6 mil和视栅格为10mil。
3.字体设置：设置系统字体为正方舒体、字号为12、字形为斜体。
4.标题栏设置：设置标题的显示方式为ANSI,用“特殊字符串”设置地址为Beijing,不显示图纸的参考边框,如样图1-1所示。
保存操作结果。
【样图1-1】二、原理图库操作（共10分）【操作要求】1. 原理图文件中的库操作：●在考生文件夹中新建原理图文件，命名为X2-2.sch.●在X2-17A.sch文件夹中打开 AMD Logic. Lattice和 Lucent Analong三个库文件。
●向原理图中添加元件AM7960DC(24)、GAL26CV12B15LPI(28)和CW025ABK(9),依次命名为AM，GAL，CW，如样图2-2A所示。
●保存操作结果。
2．库文件中的库操作：●在考生文件夹中新建库文件，命名为X2-2B.lib.●在X2-2B.lib 库文件中建立样图2-2B所示的文件。
●保存操作结果，元件命名为X2-2。
【样图2-2A】【样图2-2B】三、原理图设计（共15分）【操作要求】1、绘制原理图：打开C:\2003Protel\Unit3\Y3-19.sch文件，按照样图3-3绘制原理图。
2、编辑原理图：●按照样图3-3编辑元件、连线、端口和网络等。
●重新设置所有元件名称，字体为Comic Sans MS，大小为13。
●重新设置所有元件类型，字体为Comic Sans MS，大小为14。
Protel99se中级单选题
Protel99se中级单选题一、单选题1. Protel99SE是一个（ C ）A.操作系统B.高级语言C.EDA软件D.办公应用软件2. Protel中1mil等于多少毫米？（ D ）A.0.01mm B2.54mm. C.40mm D.0. 0254mm3. Protel中1mm约等于多少mil？（A）A.40milB.0.0254milC.1milD.2.54mil4. 计算机辅助设计软件的英文缩写为：（ B ）A.CAMB.CADC.EDAD.CAE5. 电路原理图的电器规则检查的英文缩写为：（A）A.ERCB.PCBC.DRCD.PLD6. 在Protel中，同一个元件允许有多个不一致的电气符号与之对应，这反映了设计的（ C ）A.兼容性B.普适性C.灵活性7. 在原理图环境设计中，【电气栅格】选项可以设置（ C ）A.可视栅格B.跳跃栅格C.捕捉栅格D.标题栏8. 主窗口的标签分布在（ D ）A.左边B.右边C.下面D.以上都有可能9. 用Protel中，电路原理图设计步骤首先进行（A）A.设置电路原理图设计环境B.创建元器件库C.放置元器件D.电路原理图布线10. 在我们用Protel绘制电路原理图时，首先须进行文档设置，即设定图纸大小.方向.套用图纸模板等操作，能实现上述操作的是（ B ）A.Edit\ChangeB.Design\Document OptionsC.Tool\Schematic PreferencesD.Project\Project Options11. 电路原理图设计的结果不产生（ B ）A.电路原理图B.PCB库C.元器件列表D.网络表12. 网络标识符中不包括哪一项（ D ）A.电路连线C.总线入口D.元器件引脚13. 在画电路原理图时，编辑电路对象的属性中，哪些不是地线的符号？（A）A.BarB.Power GroundC.Signal GroundD.EARTH14. Protel电路原理图中，将元件在水平方向上翻转，要用到下面哪个键：（A）A.X键B.Y键C.Shift键D.Space键15. Windows目录的文件结构是（D ）。
protel复习题(答案)
复习题第一章概述1．填空题(1)ＰroteｌDXＰ是Aｌtim 公司生产的电路板设计系统的最新版本。
(２）Protel DXP主要有４大部分组成原理图设计系统、印刷板设计系统、ＦPGＡ系统、VHDL系统。
（3）Pｒotel ＤXP主窗口即ＤｅsigｎExploｒer DXP窗口,该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
(4）工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
（5)原理图设计系统主要用于电路原理图的设计，印制电路板设计系统主要用于印刷电路板的设计。
２.判断题(1）在Pｒotｅl DXP中用户只能单独完成设计项目,不能通过网络完成设计项目。
(╳）（２)按组合键Alt+F4可以关闭Ｐrotel DXP。
(√）（3）在Ｐroｔel DXP中一定要建立项目后才可以新建原理图文件。
(╳）3、选择题（1）电子线路设计自动化软件的英文缩写为（C ）。
A.CAM B．CAD C. ＥDA D. CAE(2）状态栏的打开和关闭可利用菜单进行设置,方法为执行菜单命令（ A )。
A.［Viｅｗ]/［StａtｕｓBar] Ｂ．[Vieｗ]/[Command Staｔus]C.[Ｖieｗ]／［Toolbarｓ] Ｄ.［Ｖiｅｗ]/[WorkspａcｅPａｎels］(３）Prｏtel DXP中项目文件的文件名后缀为（D ）。
A． .IntＬiｂ B. .SｃｈDｏc C.．PcｂＤｏc D. .ＰrjPＣB第二,三章原理图设计1.填空题(1)原理图就是元件的连接图，其本质内容有两个: 元件和导线。
(2)连线工具栏（Wiring)主要用于放置原理图器件和连线等符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令View／Toolbars/Wiring 可以打开或关闭该工具栏。
(3)捕获栅格是移动光标和放置原理图元素的最小距离。
(4)光标的显示类型有大十字、小十字、斜４5度小十字三种。
Protel 中级试题1
Protel DXP 期中测试说明：试题共两页三题，考试时间为2节课。
上交考试结果方式： 上交考试结果方式：1. 请在F:盘下建立一个考生文件夹，文件夹名称以本人学号+姓名命名建立文件夹，例如：02邵逸夫；2. 考生根据题目要求完成作图，并将答案保存到考生文件夹中。
并把文件夹压缩成一个压缩包文件，名字还是“学号+姓名.rar ”3. 考完以后，请在任务栏右下角找到一个计算机模样的一个小图标，右键点击它，弹出一个菜单，在里边选择“作业提交”命令，然后选择你的压缩文件，点击“提交文件”（第4个工具按钮），输入“学号+姓名”，选中“提交到同一目录”，点提交。
一、抄画电路原理图（50分）1、在考生新建的目录下新建一个项目，项目名称为“学号+姓名”，在项目中添加原理图文件，文件名为sheet1.sch ；2、按下图尺寸及格式画出标题栏，填写标题栏内文字（注：考生单位一栏填写考生所在单位名称，无单位者填写“街道办事处”，尺寸单位为：10mil ）；考生姓名准考证号码身份证号码评卷姓名题号出生年月日成绩性别202020207011060603020（考 生 单 位）3、 按照附图一内容绘制原理图；4、保存文件。
二、生成电路板（50分）1、 在考生设计文件中新建一个PCB 子文件，文件名为PCB1.PCB ；2、 将原理图导入PCB 并生成合适的长方形双面电路板，长宽比例为4:3；3、 生成双层板，信号线宽度10mil ，将接地线和电源线加宽至20mil ；4、 要求在电路板的四角设计四个固定螺母的螺丝孔，螺母的直径是3mm ，螺母中心距离电路板边缘5mm 。
5、 保存PCB 文件。
附图一：（见下页）附图一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习题一一，单选题1. Protel99SE是用于______的软件。
A. 电气工程B. 电子线路C. 机械工程D. 建筑工程2. Protel99SE的设计数据库文件扩展名是______。
A. SchB. LibC. PcbD. Dbd3. Protel99SE中的杂元件库是_______。
A. SimB. Miscellaneous DevicesC. Inter DataBooksD. Nsc Databooks4. Protel99SE使用英制单位，下列英制单位值与公制之间关系正确的是______。
A. 1mil=0.2254mmB. 1inch=25.4mmC. 1mm=4milD. 1inch=100mil5.下列关键词中哪个是捕获栅格______。
A. GridB. Electrical GridC. Visiable GridD. Snap Grid6.如果删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的（）命令将它们一次性全部删除。
A. CutB. DeleteC. Clear7. Protel99SE中放置元件应使用Place菜单中哪个选项______。
A. PortB. Power PortC. PartD. Wire8．Protel99SE中属于模板文件的是______。
A. A4.dotB. A4.libC. A4.schD. A4.Pcb9.印刷电路板又称为（）。
A．SCH B. PCB C. DDB10. Protel99SE原理图设计中清除被选中对象按钮是_______。
A. B. C. D.11．软件在PCB板编辑器自动装入原理图图中的网络连接及元件封装需要（）。
A．在项目文件下进行 B. 不在项目文件下进行C. 在原理图文件下进行D. 不在原理图文件下进行12. Protel中二极管的名称是______。
A. RESB. CAPC. DIODED. SW13.下列属于电阻封装的是______。
A. RAD0.1B. AXIAL0.3C. SIP4D. RES414. 绘制层次电路图用到的特殊工具是（）。
A．子图符号 B. 子图入口 C. 节点15．Protel 99 SE原理图文件的格式为（）。
A. *.SchlibB. *.SchDocC. *.SchD. *.Sdf16．Protel 99 SE原理图设计工具栏共有（）个。
A. 5B. 6C. 7D. 817.执行（）命令操作，元器件按水平中心线对齐。
A. CenterB. Distribute HorizontallyC. Center HorizontalD. Horizontal18.执行（）命令操作，元器件按垂直均匀分布。
A. VerticallyB. Distribute VerticallyC. Center VerticallyD. Distribute19.执行（）命令操作，元器件按顶端对齐。
A. Align RightB. Align TopC. Align LeftD. Align Bottom20.使元件逆时钟旋转90度的快捷键是______。
A. BackspaceB. SpaceC. TabD. Shift21.使元件成水平镜像的快捷键是______。
A. XB. YC. HD. T22.下列属于双列直插式封装的为_____。
A. TO-xxxB. DIP-xxC. IDCxxD. SIPx23.设计者自行绘制原理图器件时，必须启动______编辑器。
A. PCBB. SchematicC. Schematic LibraryD. Pcb Library24.原理图设计时,实现连接导线应选择( )命令.A. Place/Drawing Tools/LineB. Place/WireC. WireD. Line25.下列关键词中哪个是焊盘______。
A. ArcB. ViaC. PadD. String26.在原理图设计图样上放置的元器件是（）。
A．原理图符号 B. 元器件封装符号C. 文字符号D. 任意27.进行原理图设计，必须启动（）编辑器。
A. PCBB. SchematicC. Schematic LibraryD. PCB Library28.使用计算机键盘上的（）键可实现原理图图样的缩小。
A. Page UpB. Page DownC. HomeD. End29. PCB设计中的禁止布线层是_______。
A. Top OverlayB. Bottom OverLayC. Internal PlaneD. Keep Out Layer30.Protel99 SE提供的是（）仿真器。
A. 模拟信号B. 混合信号C. 数字信号D. 直流信号31．PCB设计中的阻焊层是_______。
A. Solder MaskB. Bottom OverLayC. Internal PlaneD. Keep Out Layer 32．PCB设计中的内电层是_______。
A. Bottom OverLay MaskB. Bottom OverLayC. Internal PlaneD. Keep Out Layer33．Protel99SE中内电层最多可以有多少个电源和地线层。
A. 4B. 8C. 16D. 3234．网络表中有关网络的定义是（）。
A. 以“[”开始，以“]”结束B. 以“〈”开始，以“〉”结束C. 以“（”开始，以“）”结束D. 以“{”开始，以“}”结束35．网络表中有关元器件的定义是（）。
A. 以“[”开始，以“]”结束B. 以“〈”开始，以“〉”结束C. 以“（”开始，以“）”结束D. 以“{”开始，以“}”结束36．执行（）命令，即可弹出PCB系统参数设置对话框。
A. Design/Bord OptionsB. Tools/PreferencesC. OptionsD. Preferences37．PCB的布局是指( )。
A. 连线排列B. 元器件的排列C. 元器件与连线排列D. 除元器件与连线以外的实体排列38．PCB的布线是指（）。
A. 元器件焊盘之间的连线B. 元器件的排列C. 元器件排列与连线走向D. 除元器件以外的实体连接39．Protel99 SE提供了多达（）层为铜膜信号层。
A. 2B. 16C. 32D. 840．在印制电路板的（）层画出的封闭多边形，用于定义印制电路板形状及尺寸。
A. Multi LayerB. Keep Out LayerC. Top OverlayD. Bottom overlay二、判断题41，（）Protel99SE可以在DOS系统中运行。
42，（）Protel99SE只能运行于Ｗｉｎｄｏｗｓ９５以上的操作系统。
43，（）Protel99SE采用设计数据库的管理方式。
44，（）ProtelDXP2004中使用集成器件库。
45，（）Protel DXP2004也可以采用设计数据库文件管理方式。
46，（）Protel 99 SE可以直接创建一个原理图编辑文件。
47，（）Protel 99 SE可以直接创建一个PCB图编辑文件。
48，（）Protel 99 SE的安装与运行对计算机的系统配置没有要求。
49．（）Grids栏选项“Visiable”用于设置光标位移的步长。
50．（）层次原理图设计时，只能采用自上而下的设计方法。
51．（）如果只绘制电路原理图，可以创建一个自由原理图文件。
52．（）原理图文件设计必须先装载元器件库，方可放置元器件。
53．（）打开原理图编辑器，就可以在图样上放置元器件。
54．（）原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应。
55．（）原理图的图样大小是“Document Options”对话框中设置的。
56．（）Grids（图样栅格）栏选项“snap”用于设定光标位移的步长。
57．（）Portel99 SE提供的是混合信号仿真器，可以同时观察模拟信号和数字信号波形。
58．（）电路的瞬态分析即动态分析，其输出是设计者定义时间间隔内计算变量瞬态输出电流或电压值。
59．（）原理图设计中，要进行元器件移动和对齐操作，必须先选择该元器件。
60．（）将一个复杂的原理图画在多张层次不同的图样上，称为层次原理图。
61．（）在原理图的图样上，具有相同网络标号的多条导线不一定是连接在一起的。
62．（）层次原理图的上层电路方块图之间，只有当方块电路端口名称相同时才能连接在一起的。
63．（）层次原理图的上层电路方块图之间，只能用总线连接方块电路端口。
64．（）原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应。
65．（）导孔也称为过孔。
用于连接各元器件之间的通路。
66．（）印制电路板的锡膏层主要是用于产生表面安装所需要的专用系锡膏层，用以粘贴表面安装元器件（SMD）。
67．（）PCB设计只允许在顶层（Top layer）放置元器件。
68．（）Portel99 SE提供了两种度量单位，即“Imperial”（英制）和“Metric”（公制）系统默认为公制。
69．（）在连接导线过程中，按下Shift+Space键可以改变导线的走线形式。
70．（）自动布线时可自动生成过孔。
一、单项选择1. B2. D3. B4. B5. D6. C7. C8. A9. B 10. D 11. A 12. C 13. B 14.C 15. C 16.C 17. C 18. B 19. B 20.B 21. A 22. B 23.B 24. B 25. C 26. A 27. B 28. B 29. D 30. B 31. A 32. C33. C 34. C 35. A 36. B 37. B 38. B 39. C 40. B二、判断题41. × 42. √ 43. √ 44. √ 45. × 46. √ 47. √ 48. × 49. ×50. √ 51. √ 52. √ 53. √ 54. √ 55. √ 56. √ 57. √ 58. √59. √ 60. √ 61. × 62. √ 63. √ 64. ×65. × 66. √ 67. ×68. × 69. √ 70. √复习题二一，单选题1.使用Window菜单中的（）命令，可以让Protel 99se中所有打开的窗口重新排列。
A.TileB.CascadeC.Arrange Icon2.若想将两个元件的某些管脚对应地连接起来，可以使用（）。
A．Wire B.Bus Label3.PCB文件和SCH文件之间的桥梁是（）报表。
