ProtelDxp复习题
《ProtelDXP教程》阶段考试试卷)
![《ProtelDXP教程》阶段考试试卷)](https://img.taocdn.com/s3/m/603d2e294028915f804dc2f6.png)

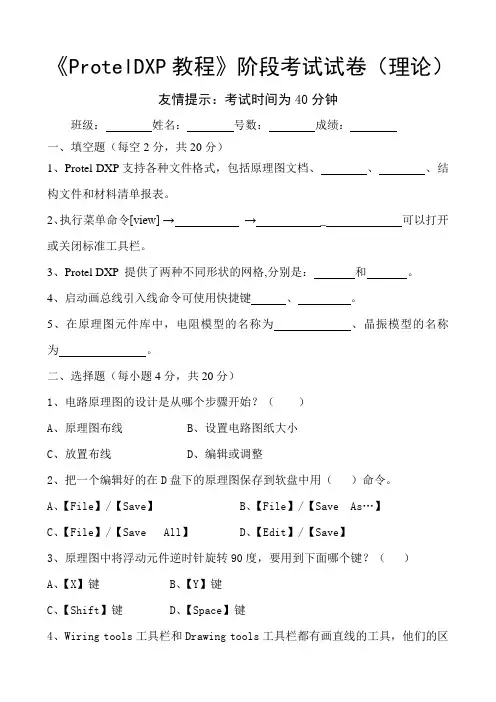

《ProtelDXP教程》阶段考试试卷(理论)友情提示:考试时间为40分钟班级:姓名:号数:成绩:一、填空题(每空2分,共20分)1、Protel DXP支持各种文件格式,包括原理图文档、、、结构文件和材料清单报表。
2、执行菜单命令[view] →→ _可以打开或关闭标准工具栏。
3、Protel DXP 提供了两种不同形状的网格,分别是:和。
4、启动画总线引入线命令可使用快捷键、。
5、在原理图元件库中,电阻模型的名称为、晶振模型的名称为。
二、选择题(每小题4分,共20分)1、电路原理图的设计是从哪个步骤开始?()A、原理图布线B、设置电路图纸大小C、放置布线D、编辑或调整2、把一个编辑好的在D盘下的原理图保存到软盘中用()命令。
A、【File】/【Save】B、【File】/【Save As…】C、【File】/【Save All】D、【Edit】/【Save】3、原理图中将浮动元件逆时针旋转90度,要用到下面哪个键?()A、【X】键B、【Y】键C、【Shift】键D、【Space】键4、Wiring tools工具栏和Drawing tools工具栏都有画直线的工具,他们的区别是()。
A、都没有电气关系B、前有电气关系后者没有C、后有电气关系前者没有D、都有电气关系5、SCH不可以完成的工作是()。
A、自动布线B、画导线C、插入文字标注D、元件移动三、问答题(每题20分,共60分)1、简述原理图的设计流程。
2、和都是画线功能的按钮,他们能否互用?为什么?3、可见栅格、锁定栅格和电气栅格的作用分别是什么?对他们如何设定?。
DXP复习资料(有答案版)-推荐下载
![DXP复习资料(有答案版)-推荐下载](https://img.taocdn.com/s3/m/9581c33616fc700abb68fcf5.png)
C.Pad (填补)
C.Q
C.PrjPCB
C.0.00254cm
C.Comment
C.PrjPCB
C.Port
C.Entry
C.ERC
C.敷铜
C.Gray(灰色)
B.CAD
D.Via
D.R )
D.2.54cm D ).
D.Net
D.填充 D.None
键
A.回车键
28.网络表中有关元器件的定义是( A )。
A.U
B.C
9.Altium Designer Summer 09 原理图文件的格式为( B )。
A.Schlib
10.绘制元件边框应选择( A )
A.
11.在( B )层中,绘制元件封装的边框。
A.Top Layer
Layer D.Mechanical
B.SchDoc
B.
D.Net Label(放置网络标号)
B.D (英文 Diode)
4.由电路原理图生成网表文件,网表文件对应的英文为( B )
A.Sch
D.Polygon
B.Netlist (网络列表) C.Cross reference
5.项目编译操作,对应的英文操作名称为( A )
A.Compile project
D.Elliptical
6.原理图设计时,实现连接导线应选择( B )命令.
B.Print Setup
A.Place/Drawing Tools/Line B.Place/Wire (布线)C.Wire D.Line
7.进行原理图设计,必须启动( B )编辑器。
Library
A.PCB
B.Schematic(电路原理图) C.Schematic
protel复习2答案
![protel复习2答案](https://img.taocdn.com/s3/m/af495ee3d1f34693daef3ef4.png)
一、填空题1、ProtelDXP主要由原理图设计模块、印制电路板设计模块PCB2、ProtelDXP格。
34、连线工具栏(Wiring)主要用于放置原理图器件与连线等符号,就是原理图绘制过程中最重要得工具栏。
执行菜该工具栏。
5645度小十字、微45度四种。
7、Protel DXP自带元件库中得元件数量庞大,但分类很明确。
8每按一次,转。
9相配合。
1011行。
1213、原理图元件库编辑器工作区得中心有一个十字坐标轴,将工作区划分为4元件。
1415性得一端与元件外形相连。
16也可以1718、在设计层次原理图时,如果不清楚每个模块到底有哪些19键进行编辑。
2021、错误得报告类型共有422、我们可以通过Navigator23、网络表文件就是一张电路原理图中全部元件与电气连接24件清单。
选择题1、电子线路设计自动化软件得英文缩写为( C )。
A、 CAMB、 CADC、 EDAD、CAE2、工具栏得打开与关闭可利用菜单进行设置,方法为执行菜单命令( C)。
A、[View]/[Status Bar]B、[View]/[Command Status]C、[View]/[Toolbars]D、[View]/[Workspace Panels]3、Protel DXP中项目文件得文件名后缀为(D )。
A、IntLibB、SchDocC、PcbDocD、PrjPCB4、Protel DXP 中1mil等于多少厘米?( D )。
A、 0、001cmB、 2、54cmC、 1cmD、 0、00254cm5、在画电路原理图时,编辑元件属性中,哪一项为元件序号( C )。
A、 LibRefB、 FootprintC、 DesignatorD、Comment6、电路原理图得文件名后缀为( B )。
A、SchLibB、SchDocC、PcbDocD、PcbLib7、Protel DXP中,元件集成库得文件名后缀为( A )。
Protel DXP中级理论试题(1-2)
![Protel DXP中级理论试题(1-2)](https://img.taocdn.com/s3/m/4f979f41b307e87101f696bf.png)
计算机辅助设计高级绘图员理论试题(电子类DXP高级)(第1套)姓名_______ ___ 准考证号__________ 成绩___________一、单选题(共70题,每题1分。
)1.Protel DXP是用于()的设计软件。
A电气工程 B电子线路 C机械工程 D建筑工程2.Protel DXP原理图文件的格式为()。
A.SchlibB.SchDocC.SchD.Sdf3.Protel DXP原理图设计工具栏共有()个。
A. 5B. 6C. 7D. 84.执行()命令操作,元器件按水平中心线对齐。
A.CenterB.Distribute HorizontallyC.Center HorizontalD.Horizontal5.执行()命令操作,元器件按垂直均匀分布。
A.VerticallyB.Distribute VerticallyC.Center VerticallyD.Distribute6.执行()命令操作,元器件按顶端对齐。
A.Align RightB.Align TopC.Align LeftD.Align Bottom7.执行( )命令操作,元器件按低端对齐.A.Align RightB.Align TopC.Align LeftD.Align Bottom8.执行( )命令操作,元器件按左端对齐.A.Align Right B.Align Top C.Align Left D.Align Bottom风嗯9、测试点报表的功能有()。
A.搜集钻孔孔径B.搜集测试点的坐标C.搜集测试点名称D. 以上都是10.原理图设计时,按下( )可使元气件旋转90°。
A.回车键B.空格键C.X键D.Y键11、原理图设计时,实现连接导线应选择( )命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.Line12、要打开原理图编辑器,应执行( )菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic Library13、在原理图设计图样上放置的元器件是()。
Protel DXP试卷
![Protel DXP试卷](https://img.taocdn.com/s3/m/66b1d7f89e314332396893ca.png)
一、选择题(5分)1、下列不属于Protel DXP新特性的是()A、全新的集成设计平台;B、集成的设计输入系统;C、对系统配置要求更高;D、更强的项目管理功能;2、如果要将当前元件库载入当前系统,应单击状态栏中的()面板A、【Libraries】;B、【Files】;C、【Projects】;D、【Messages】3、集成元件封装中DIP的意思是()A、表面粘帖式元件封装;B、双排直插式元件封装;C、小型表面粘帖式元件封装;D、方形表面粘帖式元件封装4、在印刷电路板设计完成之后对电路进行DRC的作用是()A、让电路板更美观;B、给PCB传递信息;C、生成网络格;D、确保所设计的印刷电路板符合规则;5、在仿真分析里面设置网络标号的作用是()A、让电路板更美观;B、给PCB传递信息;C、生成网络格;D、获取该节点的波形;注:1、答案C。
Protel DXP的新特点有:1)支持自由的非线性设计流程即双向同步设计;2)支持VHDL设计和混合模式设计。
3)增强了电路原理图与电路板之间的双向同步设计功能;4)集成式元件与元件库。
5)支持多重组态设计,对于同一个文件,可以指定使用或不使用其中的某些元件,然后形成元件表或插置文件等。
6)可接受设计者自定义的元件与参数;7)强化设计检验;8)强大的尺寸性工具。
2、答案A;3、答案B;4、答案D;5、答案D二、填空题(25分)1、下图是Protel DXP的原理图绘图放置工具图标,其中序号1、3、5、7、9的工具栏图标分别表示、、、、。
注:分别代表绘制导线、绘制总线、绘制总线分支线、放置网络标号、放置电源及接地符号、放置元件、放置方块电路盘、放置方块电路盘输入/输出端口、防止电路输入/输出端口、放置电路接点、放置忽略ERC(电路法则测试)、放置PCB布线规则。
2、在Protel DXP元器件库中,下列名称代表的是什么电子元器件?Cap 电容,Bridge 电桥,Tran 变压器。
protel_DXP技能训练考察题
![protel_DXP技能训练考察题](https://img.taocdn.com/s3/m/2b2aa5420b4e767f5acfceb9.png)
protel DXP 技能训练试题(1)1、题目名称:protel DXP技能训练2、题目内容:试画如图电路,要求:(1)画出原理图,建立网络表。
在原理图中设置原理图环境,设置图纸大小为A4,水平放置。
(2)建立元件清单。
(3)使用双面板,板框尺寸和元件布置见电路板参考电路板图。
(4)采用插针式元件。
(5)镀铜过孔。
(6)焊盘之间允许走二根铜膜线。
(7)最小铜膜线走线宽度10 mil,电源地线的铜膜线宽度为20mil。
(8)人工布置元件,自动布线。
(9)在底层进行覆铜接地(满铺)。
(10)对所有焊盘和过孔补泪滴。
说明编号封装元件名称电阻R1~R11AXIAL0.3RES2电位器R12VR5POT2电容C1 C2RAD0.1CAP连接器J1 J2SIP2CON2连接器J3SIP3CON3DIP14LM324A运放U1A U1BU1C3、时限:90分钟protel DXP技能训练测试题(2)1、题目名称:protel DXP训练2、题目内容:试画如图电路,要求:(1)画出原理图,建立网络表。
在原理图中设置原理图环境,设置图纸大小为A4。
(2)建立元件清单(3)使用双面板,板框尺寸和元件布置见电路板参考电路板图。
(4)采用插针式元件。
(5)镀铜过孔。
(6)焊盘之间允许走一根铜膜线。
(7)最小铜膜线走线宽度10 mil,电源地线的铜膜线宽度为20mil。
(8)要求人工布置元件,自动布线。
(9)在底层进行覆铜接地(满铺)。
(10)对所有焊盘和过孔补泪滴。
说明编号封装元件名称开关SW-PB SPST-2SW-PB定时器NE555N DIP-8/D11NE555N同步清除计数器SN74LS163AN DIP-16/X1.5SN74LS163AN十进制代码转换器SN74LS42N DIP-16/X1.5SN74LS42N 电容C1 C2RAD0.3CAP电阻R1~R3AXIAL0.4RES2电阻R4VR2发光二极管LED1~LED10LED-1LED3、时限:90分钟protel DXP 技能训练测试题(3)1、题目名称:protel DXP 训练2、题目内容:试画如图电路,要求:(1)画出原理图,建立网络表。
DXP期未复习资料
![DXP期未复习资料](https://img.taocdn.com/s3/m/6d63a808964bcf84b9d57b3b.png)
一、判断题(对的打“√”,错的打“×”)(30分)1.Protel软件只是用来画电路原理图的。
()2.Protel DXP2004具备集成元件库()3.Protel DXP2004的安装路径只能选择C盘()4.在DXP设计中,一个工程项目可以包含多个设计文件()5.刚放置的元件参数是默认值,在具体的原理图设计中可以不加修改。
()6.元件的标号用来区别不同的元件。
()7.Prote1DXP04原理图文件编辑器可以为同一个元件创建多达256个不同的显示模式。
( )8.不管电源和接地符号的“风格”属性是否相同,只要所处的“网络”属性相同, 即认为它们处于同∵网络,存在着电气连接特性。
( )9.在绘制导线时,当绘制完一条导线后,此时光标仍为十字形,系统仍处于导线放置状态。
()10.当原理图中某些元件的电源管脚为隐藏状态时,系统默认接地。
( )11.通常情况下,系统在T形和十字形交叉处都舍自动放置节点。
( )12.导线的宽度应参考与其相连接的元件引脚线的宽度进行选择。
( )13.总线入口跟总线一样,同样不具有实际电气特性。
( )14.网络标签是有电气意义的,可以用任何字符串代替。
( )15.通过导线可以把元件的管脚连接起来,形成一个完整的原理图。
( )16.节点固定后,移动导线时节点仍然在原来的地方,不会随导线移动( )17.同一个工程中,可以包含任意多层原理图。
( )18.同一种元件对应唯一的一种封装。
( )19.一个编辑画面上只能绘制一个元件符号。
( )20.印制电路板按导电层数不同,可分为单层板、双面板和多层板。
( )二、填空题(45分)1.学习电路设计的最终目的是完成的设计,是电路设计的最终结果。
2.DXP04启动的常用方法:、。
3.DXP04工作界面包括:、、、工作窗口和面板标签等。
4.执行“”→“”→“”→“”命令,可以建立一个默认名为“PCB-Project.prjPCB”的PCB工程项目。
DXP复习题
![DXP复习题](https://img.taocdn.com/s3/m/0967e4f1aef8941ea76e056c.png)
PROTEL应用技术考试复习题一.判断题(每题1分)1.如果选择菜单命令[Edit]/[Move]/[Move],在移动元件的同时会将与元件连接的导线一起移动。
(×)2.元件一旦放置后,就不能再对其属性进行编辑。
(×)3.在原理图中,节点是表示两交叉导线电气上相通的符号,如果两交叉导线没有节点,系统会认为两导线在电气上不相通。
(√)4.要在原理图中放置一些说明文字、信号波形等,而不影响电路的电气结构,就必须使用画图工具(Drawing)。
(√)5.原理图元件外形的形状、大小会影响原理图的正确性。
(×)6.元件管脚是元件的核心部分,原理图元件的每一个管脚都要和实际元件的管脚相对应。
(√)7.原理图元件管脚序号是必须有的,而且不同的管脚要有不同的序号。
(√)8.原理图元件管脚名称用来提示管脚的功能,管脚名称不能是空的。
(×)9.在Protel DXP中不能将整个电路按不同的功能分别画在几张图纸上。
(×)10.自下而上层次原理图的设计方法,就是由预先画好的子原理图来产生方块电路符号,从而产生层次原理图总图来表达整个系统。
(√)11.层次原理图间切换是指从总图切换到它上面某方块电路对应的子图上,或者从某一层次原理图切换到它的上层原理图中。
(√)12.执行电气规则检查后,对违反规则的情况,都要全面修改。
(×)13.利用导航面板查看错误信息,应选择导航面板Navigate Components选项。
(×)14.执行电气规则检查,可以检查元件序号是否重复。
(√)15.网络表是一种文本式文件,由两部分组成,第一部分为元件描述,第二部分为电路的网络连接描述。
(√)16.编译项目是对电路板图的检查。
(×)17.为使电路板更加美观,布线应尽可能平行布置。
(×)18.元件的布局应便于信号流通,使信号尽可能保持一致的方向。
(√)19.元件封装是和元件一一对应的,不能混用。
protel DXP 2004软件 试题
![protel DXP 2004软件 试题](https://img.taocdn.com/s3/m/e9d558bb85868762caaedd3383c4bb4cf7ecb7b1.png)
Protel DXP 2004试题一、单选题:(每小题2分,共30分)1. 原理图中将浮动元件逆时针旋转90°,要用()按键A.【X】键 B.【shift】键 C. 【Y】键 D. 【space】键2. 原理图设计时,按下()可使选择的元件水平翻转。
A.回车键 B.空格键 C. X键 D. Y键3. 在原理图设计图样上放置的元件是()。
A.原理图符号 B. 元件封装符号 C. 文字符号 D. 任意4. 执行()命令操作,元件按水平中心线对齐。
A.Center B. Distribute Horizontally C. Center Horizontal D. Horizontal5. 在()对话框内可设置原理图中元件的标识方法及标识范围。
A.Inspector B. Annotate C. Engineering Change Order D. Align objects6. Protel 2004检查原理图正误是通过()来实现的。
A.生成网络表 B.原理图输出 C.编译项目 D.元件报表7. 原理图元件库编辑器,通常在第()象限进行元件的编辑工作。
A.1 B.2 C. 3 D. 48. Protel 2004为设计者()仿真元件库。
A.没有提供 B. 提供 C. 不清楚 D. 只提供电源9. PCB设计实用工具栏(Utilities)直接下拉命令有()组。
A.3 B. 4 C. 5 D. 610. 元件封装英文名称为()A.Pad B.Vir yer D.Footprint11. Protel DXP中项目文件后缀为()A..IntLib B.SchDoc C.PcbDoc D.PrjPcb12. 在放置元件封装过程中,按()键使元件封装从顶层移到底层。
A.X B. Y C. L D. 空格键13. 执行()命令放置屏蔽导线,被选中的网络即可被接地线包住。
A. Place\FillB. Place\Polygon PlaneC. Place\SlicePolygon PlaneD. Tools\Outline Selected Obj ects14.执行()命令,可以实现元件封装顶部对齐排列。
DXP考试复习
![DXP考试复习](https://img.taocdn.com/s3/m/3634b7f76e1aff00bed5b9f3f90f76c661374c03.png)
DXP考试复习填空:1.印制电路板主要由焊盘,过孔,安装孔,导线,元器件,接插件,填充等组成。
2.层与层之间的连接通过过孔实现。
3.印制电路板的工作层类型:信号层,防护层,丝印层,内部层。
4.描述元器件属性,其标志为方括号;描述元器件在原理图中的电气连接,其标志为圆括号。
5.四个键:Home,Shift,End,Page down。
6.Protel DXP提供的工具栏具有浮动功能。
7.元器件的移动可分为:平移和层移。
8.元器件的旋转:用鼠标左键单击单个元器件,并按住鼠标左键,同时按一次空格键。
9.阵列式粘贴元器件:“Edit-PasteArray”.10.元器件左对齐:“Edit-Align”。
11.元器件库编辑器提供了两个重要的工具栏:绘制工具栏和IEEE 符号工具栏。
12.ERC报告:在进行PCB设计之前,通常应对电路原理图的正确性进行检验。
13.网络表作为原理图设计与PCB设计的桥梁与纽带的作用仍未改变。
14.电路板上的元器件是从网络报表导入的,而且电气连接已经用飞线表示出来。
15.1000mils=1 inch=25.4 mm16.PCB报表主要包括:电路板信息报表、网络状态报表、设计层次报表、元器件报表。
17.当用户需要输入字母上带一横的字符时,可以用(“*\”)来实现。
18.补泪滴:处理焊接的时候用到。
19.图纸颜色设置包括(图纸边框色)和(图纸底色)的设置,原理图可用的颜色有(239)种。
20.Shift键可以选中多个元器件。
21.Area命令用来放大用户选择。
选择:1.Keep-out-Layer(禁止布线层):主要用于绘制电路板的电气边框。
2.丝印层:注释作用。
3.导线有电气属性。
4.设置网络与光标主要在“Preferences”对话框中实现,执行“Tools-Preferences”命令即可打开。
5.报表文件(.REP)网络报表文件(.NET)原理图文件(.SchDoc)元器件库文件(.SchLib)常见的封装类型:直插式封装,表贴式封装。
DXP复习资料(有答案版)
![DXP复习资料(有答案版)](https://img.taocdn.com/s3/m/6c0c444e3a3567ec102de2bd960590c69ec3d808.png)
DXP复习资料(有答案版)DXP复习资料⼀.选择题1 .选择正确的剪切命令的快捷键是( B )A.Ctrl+Insert B.Shift+Delete C.Shift+Insert D.PageDown2.让不同的节点连接在⼀起的标志符号是( D )A.Bus B.Part C.Port D.Net Label(放置⽹络标号) 3.常⽤的⼆极管的英⽂代号是( B )A.U B.D (英⽂Diode)C.Q D.R 4.由电路原理图⽣成⽹表⽂件,⽹表⽂件对应的英⽂为( B )A.Sch B.Netlist (⽹络列表)C.Cross reference D.Polygon 5.项⽬编译操作,对应的英⽂操作名称为(A )A.Compile project B.Print Setup C.ERC D.Elliptical 6.原理图设计时,实现连接导线应选择( B )命令.A.Place/Drawing Tools/Line B.Place/Wire (布线)C.Wire D.Line 7.进⾏原理图设计,必须启动(B )编辑器。
A.PCB B.Schematic(电路原理图)C.SchematicLibrary D.PCB Library8.常⽤的集成块的英⽂代号是( A )A.U B.C C.Q D.R9.Altium Designer Summer 09原理图⽂件的格式为( B )。
A.Schlib B.SchDoc C.Sch D.Sdf 10.绘制元件边框应选择( A )A.B.C.D.11.在( B )层中,绘制元件封装的边框。
A.Top Layer B.Top Overlayer(顶层丝印层)C.Keep-out Layer D.Mechanical12.使⽤( A )符号可以给元件引脚名取反号。
A.\ B./ C._ D.~ 13.在元件封装创建向导中,要封装⼀个双列直插式器件应选择( A )A.DIP(dual inline-pin package)B.SOP C.BGA D.PGA14.欲在PCB上某个位置放置⼀个焊盘应选择( C )A.Track B.Fill C.Pad (填补)D.Via 15.常⽤的三极管的英⽂代号是( C )A.U B.C C.Q D.R16.设计电路图时,两根连线相交时应该放置的电⽓特性为( B )A.Part B.Junction (交叉点) C.Entry D.ERC 17.电⼦线路设计⾃动化软件的英⽂缩写为( A )A.EDA (Electronic Designautomation)B.CAD C.CAM D.CAE 18.Altium Designer Summer 09中项⽬⽂件的⽂件名后缀为( C )A.IntLib B.PCBDoc C.PrjPCB D.PCBLib 19.Altium Designer Summer 09中1mil等于( C )a.0.00154cm B.1.54cm C.0.00254cm D.2.54cm 20.在画电路原理图时,编辑元件属性中,哪⼀项为元件序号( D ). A.LibRef B.Footprint C.Comment D.Designator (标志符)21.电路原理图的后缀名为( A )A.SCHDoc B.PCBDoc C.PrjPCB D.PCBLib 22.让不同的节点连接在⼀起的标志符号是( D )A.Bus B.Part C.Port D.NetLabel(放置⽹络标号)23.项⽬编译操作,对应的英⽂操作名称为( A )A.Compile project B.Print Setup C.ERC D.Elliptical 24.布线后对焊盘进⾏修整成为( B )A.包地B.补泪滴C.敷铜D.填充25.⽣成钻孔⽂件应选择( A )A.NC Drill Files B.Drill Drawings C.ODB++ Files D.Gerber Files26.在打印⾊彩设置时,要打印⿊⽩图纸应选择( C )A.Color B.Mono C.Gray(灰⾊)D.None 27.原理图设计时,按下( B )可使元器件旋转90°。
DXP复习资料(有答案版)
![DXP复习资料(有答案版)](https://img.taocdn.com/s3/m/d650b8db360cba1aa811da35.png)
DXP复习资料一.选择题1 .选择正确的剪切命令的快捷键是( B )A.Ctrl+Insert B.Shift+Delete C.Shift+Insert D.PageDown2.让不同的节点连接在一起的标志符号是( D )A.Bus B.Part C.Port D.Net Label(放置网络标号) 3.常用的二极管的英文代号是( B )A.U B.D (英文Diode)C.Q D.R 4.由电路原理图生成网表文件,网表文件对应的英文为( B )A.Sch B.Netlist (网络列表)C.Cross reference D.Polygon 5.项目编译操作,对应的英文操作名称为(A )A.Compile project B.Print Setup C.ERC D.Elliptical 6.原理图设计时,实现连接导线应选择( B )命令.A.Place/Drawing Tools/Line B.Place/Wire (布线)C.Wire D.Line 7.进行原理图设计,必须启动(B )编辑器。
A.PCB B.Schematic(电路原理图)C.SchematicLibrary D.PCB Library8.常用的集成块的英文代号是( A )A.U B.C C.Q D.R9.Altium Designer Summer 09原理图文件的格式为( B )。
A.Schlib B.SchDoc C.Sch D.Sdf 10.绘制元件边框应选择( A )A.B.C.D.11.在( B )层中,绘制元件封装的边框。
A.Top Layer B.Top Overlayer(顶层丝印层)C.Keep-out Layer D.Mechanical12.使用( A )符号可以给元件引脚名取反号。
A.\ B./ C._ D.~ 13.在元件封装创建向导中,要封装一个双列直插式器件应选择( A )A.DIP(dual inline-pin package)B.SOP C.BGA D.PGA14.欲在PCB上某个位置放置一个焊盘应选择( C )A.Track B.Fill C.Pad (填补)D.Via 15.常用的三极管的英文代号是( C )A.U B.C C.Q D.R16.设计电路图时,两根连线相交时应该放置的电气特性为( B )A.Part B.Junction (交叉点) C.Entry D.ERC 17.电子线路设计自动化软件的英文缩写为( A )A.EDA (Electronic Designautomation)B.CAD C.CAM D.CAE 18.Altium Designer Summer 09中项目文件的文件名后缀为( C )A.IntLib B.PCBDoc C.PrjPCB D.PCBLib 19.Altium Designer Summer 09中1mil等于( C )a.0.00154cm B.1.54cm C.0.00254cm D.2.54cm 20.在画电路原理图时,编辑元件属性中,哪一项为元件序号( D ).A.LibRef B.Footprint C.Comment D.Designator (标志符)21.电路原理图的后缀名为( A )A.SCHDoc B.PCBDoc C.PrjPCB D.PCBLib 22.让不同的节点连接在一起的标志符号是( D )A.Bus B.Part C.Port D.NetLabel(放置网络标号)23.项目编译操作,对应的英文操作名称为( A )A.Compile project B.Print Setup C.ERC D.Elliptical 24.布线后对焊盘进行修整成为( B )A.包地B.补泪滴C.敷铜D.填充25.生成钻孔文件应选择( A )A.NC Drill Files B.Drill Drawings C.ODB++ Files D.Gerber Files26.在打印色彩设置时,要打印黑白图纸应选择( C )A.Color B.Mono C.Gray(灰色)D.None 27.原理图设计时,按下( B )可使元器件旋转90°。
Protel Dxp上机练习题1
![Protel Dxp上机练习题1](https://img.taocdn.com/s3/m/d1d0176a58fafab069dc02d7.png)
Protel DXP 上机考试上交考试结果方式:1、 考生须在监考人员指定的硬盘驱动器下建立一个考生文件夹,文件夹名称以本人准考证后8位阿拉伯字来命名(如:准考证651212348888的考生以“12348888”命名建立文件夹);2、 考生根据题目要求完成作图,并将答案保存到考生文件夹中。
一、抄画电路原理图(34分)1、 在考生的设计文件下新建一个原理图子文件,文件名为sheet1.SchDoc ;2、 按下图尺寸及格式画出标题栏,填写标题栏内文字(注:考生单位一栏填写考生所在单位名称,无单位者填写“街道办事处”,尺寸单位为:mil );考生姓名准考证号码身份证号码评卷姓名题号出生年月日成绩性别202020207011060603020(考 生 单 位)3、 按照附图一内容画图(要求对FOOTPRINT 进行选择标注);4、 将原理图生成网络表。
二、生成电路板(50分)1、 在考生设计文件中新建一个PCB 子文件,文件名为PCB1.PcbDoc ;2、 利用上题生成的网络表,将原理图生成合适的长方形单面电路板,规格为X:Y=3000mil :2500mil ;3、 电路板的布局不能采用自动布局,要求按照信号流向合理布局(从上至下,从下至上,从左至右,从右至左)。
要修改网络表,使得IC 等的电源网络名称保持与电路中提供的合适电源的网络名称一致。
4、 安全间距为13mil.GND 的线宽为30mil.VCC 的线宽为25mil,其他信号线为20mil.三、制作电路原理图元件及元件封装(16分)1、在考生的设计文件中新建一个原理图零件库子文件,文件名为schlib1.SchLib;2、根据附图二的原理图元件,要求尺寸和原图保持一致,其中该器件包括了四个子元件,各子件引脚对应如图所示,元件命名为LM339N,图中每小格长度为10mil;3、在考生设计文件中新建一个元件封装子文件,文件名为PCBlib1.PcbLib;4、抄画附图三的元件封装,要求按图示标称对元件进行命名(尺寸标注的单位为mil,不要将尺寸标注画在图中);5、保存两个文件。
protel期末复习
![protel期末复习](https://img.taocdn.com/s3/m/d89afd32f111f18583d05a2c.png)
• 元件符号制作 • ERC检测
三、分值分布
• PCB设计基础 • PCB高级设计 • PCB封装制作 填空题 2’选择题2’ 简答题112‘连线题5’ 简答题7’ 填空题2’简件的组织结构形式及常见文件类 型。 • 2、DXP的工具栏及工作面板的使用方法。 • 3、DXP中绘图命令的调用方法。 • 4、DXP中提高绘图效率的方法及具体手段。 • 5、DXP中总线的构成及使用时的注意事项。
Protel DXP 期末复习
一、题型
• • • • • 1、填空题 1‘×30=30’ 2、选择题 2‘×6=12‘ 3、简答题 10’ ×4=40‘ 4、连线题 10’ ×1=10‘ 5、看图作答 8’ ×1=8‘
二、分值分布
• • • • DXP基础 原理图设计基础 电路原理图设计 原理图绘制提高 填空题 6’ 选择题2‘连线题5‘ 填空题8’选择题1‘简答题4‘ 填空题12‘选择题7’ 简答题2’ 简答题10‘ 看图作答8‘
四、考点
• 6、原理图及原理图库环境中常用对象的绘 制方法及其注意事项(如导线、直线、圆 弧、曲线、网络标号、电器节点、电源符 号等)。 • 7、DXP各环境中关键环境参数的设置及其 功能。 • 8、PCB环境下关键的基本概念。 • 9、DXP环境下常用元件的符号及封装名称。
四、考点
• 10、PCB环境下手动及自动布局、布线的 基本原则及注意事项 • 11、原理图库环境下绘制元件符号的基本 概念及难点。 • 12、DXP环境下项目设计的一般流程。 • 13、ERC及DRC检测的注意事项、实现方 法及其功能。 • 14、原理图到PCB的转换过程及其网络表。
DXP总复习 Microsoft Word 文档
![DXP总复习 Microsoft Word 文档](https://img.taocdn.com/s3/m/e06ced135f0e7cd184253684.png)
电路CAD(Protel DXP)总复习题一.填空题:1.绘制斜线的命令是在按住鼠标左键时按(Shift+空格)键。
此操作连续两次是绘制(任意角度)斜线。
2.连续放置元件的操作方法是在方置元件是按(Tab)键。
具有电气连接关系的导线英文名称是(Wire)。
3.在原理图编辑状态下,显示项目工作面板的操作是按下(标题栏中的Projects)按钮。
4.DXP的基本常用元件库中查找连接器的元件库名称是(Connectors.IntLib )。
5.在双层PCB板中,元件的编号及外形轮廓在(Top Layer)层,尺寸标注在(Mechanical 或者Keep—Out)层。
6.用于连接顶层和底层信号线的导电图形是(焊盘)。
7.1mm=(39.37 )mil,100mil=(2.54 )mm。
8.在DXP默认设置下,网络标号的颜色是(棕色);层次原理图中父图的图纸符号的颜色是(绿色)。
9.DXP的标签栏在显示屏的位置是在(右下脚),它的作用是(打开各种面板)。
10.设置单层PCB板时是将(Top Layer)去掉,并在Rules菜单中的(Routing Layers)设置框中,将该层改成Not Uesd。
10.创建当前项目PCB封装库是在(PCB)文件下,点击(Design∣Make PCB Libray)11.由SCH文件更新PCB文件的命令是在(SCH)文件下,点击(Design∣Update PCB …)。
12.修改完成PCB封装后,替换原来PCB图中封装的命令是打开(PCB Library)面板,再点击面板中的(UpdatePCB)按钮即可。
二.判断题:1.在使用插件元件的双面板中,元件符号是安排在Top Overlay层上。
(对)2.在PCB设计中,电源线和地线的宽度一般不超过信号线的宽度。
(错)3.在原理图元件符号绘制中,元件引脚是可以任意放置的。
(错)4.电气符号的引脚具备电气特性,是元件的核心与关键所在。
protel习题完整版
![protel习题完整版](https://img.taocdn.com/s3/m/0a6e11fbfab069dc50220104.png)
Protel试题集---多选题1.Protel DXP 由(A,B.D )设计系统组成。
A.Schematic B.PCB C.FPGA D.VHDL2.Protel DXP 可以直接创建和打开(A,B.D )文件。
A.PCB B.PCB Library C.PCB Project D.Text Document3.使用(A,B,D )操作,可以实现Protel DXP图样放大与缩小控制。
A.View菜单命令B.键盘按键 C.鼠标移动D.工具栏按钮4.往原理图编辑平面上放置元器件的方法主要有(A.B.C )A.执行Place/partB.从元器件库管理器面板中选取C.使用常用元器件工具命令按钮D.连线工具栏上放置元器件按钮5.元器件Properties(属性)操作框中设置的内容主要有(A.C )A.Designator ment C.Library ref D.Parameters list6.原理图设计选择元器件的方法有(A.B.C )A.鼠标直接选择 B.主工具栏中的按钮 C.菜单命令 D.键盘快捷按键7.Protel DXP实现选择元器件的复制命令有(A.B.C )A.Edrt/Copy B.Ctrl+C C.E+C D.任意键8.Protel DXP实现选择元器件的剪切命令有(A.B )A.Edit/Cut B.Ctrl+X C.E+T D.任意键9.Protel DXP实现选择元器件的粘贴命令有(A.B )A.Edit/Paste B.Ctrl+V C.E+P D.任意键10.Protel DXP为原理图设计提供的导线(Wire)模式有(A.B )A.90 B.45 C.自动布线 D.任意11.Proetel DXP 为原理图设计提供的绘制直线(line)模式有(A.B.D )A.90 B.45 C.自动布线 D.任意12.初始状态的设置有(A.B.C )途径。
A.“.IC”设置 B.“.NS”设置C.定义元器件属性 D.仿真类型13.要对电路图进行仿真分析,应使其包含(A.B.D )必要信息。
protel复习题(答案)
![protel复习题(答案)](https://img.taocdn.com/s3/m/79574a2a2cc58bd63086bd2b.png)
复习题第一章概述1.填空题(1)ProtelDXP是Altim 公司生产的电路板设计系统的最新版本。
(2)Protel DXP主要有4大部分组成原理图设计系统、印刷板设计系统、FPGA系统、VHDL系统。
(3)Protel DXP主窗口即DesignExplorer DXP窗口,该窗口主要由菜单栏、工具栏、工作区面板、工作区、状态栏等组成。
(4)工作区面板可以通过锁定、隐藏或移动显示方式适应桌面工作环境。
(5)原理图设计系统主要用于电路原理图的设计,印制电路板设计系统主要用于印刷电路板的设计。
2.判断题(1)在Protel DXP中用户只能单独完成设计项目,不能通过网络完成设计项目。
(╳)(2)按组合键Alt+F4可以关闭Protel DXP。
(√)(3)在Protel DXP中一定要建立项目后才可以新建原理图文件。
(╳)3、选择题(1)电子线路设计自动化软件的英文缩写为(C )。
A.CAM B.CAD C. EDA D. CAE(2)状态栏的打开和关闭可利用菜单进行设置,方法为执行菜单命令( A )。
A.[View]/[StatusBar] B.[View]/[Command Status]C.[View]/[Toolbars] D.[View]/[WorkspacePanels](3)Protel DXP中项目文件的文件名后缀为(D )。
A. .IntLib B. .SchDoc C..PcbDoc D. .PrjPCB第二,三章原理图设计1.填空题(1)原理图就是元件的连接图,其本质内容有两个: 元件和导线。
(2)连线工具栏(Wiring)主要用于放置原理图器件和连线等符号,是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/Wiring 可以打开或关闭该工具栏。
(3)捕获栅格是移动光标和放置原理图元素的最小距离。
(4)光标的显示类型有大十字、小十字、斜45度小十字三种。
protel复习2答案
![protel复习2答案](https://img.taocdn.com/s3/m/ed29d222d0d233d4b04e6962.png)
一、填空题1、ProtelDXP主要由原理图设计模块、印制电路板设计模块格。
3、原理图就是元件的连接图,其本质内容有两个:元件和导线。
4、连线工具栏(Wiring )主要用于放置原理图器件和连线等符号,是原理图绘制过程中最重要的工具栏。
执行菜单命令View/Toolbars/ Wiring _________________ 可以打开或关闭该工具栏。
5、捕获栅格是移动光标和放置原理图元素的|最小距离。
6、光标的显示类型有大十字、小十字 ____________ 、_斜45度小十字、微45度四种。
7、P rotel DXP自带元件库中的元件数量庞大,但分类很明确。
一级分类主要是以元件的生产厂家分类,在生产厂家分类下面又以元件的种类进行二级分类。
&旋转元件时,用鼠标左键点住要旋转的元件不放,按空格键,每按一次,元件逆时针旋转90度;按_X|键可以进行水平方向翻转,按_Y_I键可以进行垂直方向翻转。
9、使用总线代替一组导线,需要与总线分支和网络标号相配合。
10、网络标号和标注文字不同,前者具有电气连接功能,后者只是说明文字。
11、新建原理图元件必须在元件库__________ 编辑器中进行。
12、启动元件库编辑器有两种方法,一种方法是打开已有的元件库,另一种方法是创建一个新的元件库。
13、原理图元件库编辑器工作区的中心有一个十字坐标轴,将工作区划分为4个象限,•般在第4|象限绘制原理图元件。
14、原理图兀件由两部分组成: 外形和引脚。
15、管脚只有一端具有电气特性,与光标相连的一端具电气特性,将其不与元件外形相连,使不具有电气特性的一端与元件外形相连。
16、设计层次原理图时,既可以自顶而下进行设计,也可以自底而上 ___ 进行设计。
17、所谓自上而下的设计方法,就是由电路方块图产牛原理图。
18、在设计层次原理图时,如果不清楚每个模块到底有哪些端口,就可以采用自下而上的设计方法。
19、编辑方块电路属性时,可以通过双击该方块电路,或通过用鼠标左|键按住方块电路的同时按Tab 键进行编辑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一.单项选择1. Protel DXP是用于()的设计软件。
A.电气工程B.线子电路C机械工程D.建筑工程2. 进行原理图设计,必须启动()编辑器。
A.PCBB.SchematicC. Schematic LibraryD. Schematic Library3. 使用计算机键盘上的()键可实现原理图图样的缩小。
A.Page UpB.Page DownC.HomeD.End4. 往原理图图样上放置元器件前必须先()。
A.打开浏览器B.装载元器件库C打开PCB编辑器D.创建设计数据库文件5. 执行()命令操作,元器件按垂直均匀分布。
A. VerticallyB. Distribute VerticallyC. Cente Vertically rD. Distribute6. 执行()命令操作,元器件顶端对齐。
A.Align RightB.Align TopC.Align LeftD. Align Bottom7. 在印制电路板的()层画出的封闭多边形,用于定义印制电路板形状及尺寸。
A. Multi LayerB. Keep Out LayerC. Top OverlayD. Bottom overlay8. 印制电路板的()层只要是作为说明使用A. Keep Out LayerB. Top OverlayC. Mechanical LayersD. Multi Layer9. 原理图设计时,按下()可使元器件旋转90 度。
A.回车键B.空格键C.X键D.Y键10. 原理图设计时,实现连接导线应选择()命令。
A.Place/Drawing Tools/LineB.Place/ WireC.WireD. Line11. 在放置元器件封装过程中,按()键使元器件在竖直向上下翻转A .XB .YC .LD .空格键12. 执行()命令,即可弹出PCB系统参数设置对话框。
A . D esig n/B ord O ptions B . T ools/ P referncesC .O ptions D. P refernces13. PCB的布局是指()。
A.连线排序B .元器件的排列C .元器件与连线排序D .与除元器件连线以外的实体排列14. PROTEL DX原理图文件的格式为()A.SchlibB.SchDocC.SchD.Sdf15. Protel DXP原理图设计工具栏共有()个。
A.5B.6C.7D.816. 执行()命令操作,元器件按水平中心线对齐。
A.CenterB.Distribute HorizontrallyC.Center HorizontralD. Horizontral17. 要打开原理图编辑器,应执行()菜的命令。
A.PCB ProjectB.PCBC.SchematicD. Schematic Library18. 在原理图设计图样上放置的元器件是()。
A.原理图符号B.元器件封装符号C.文字符号D.任意19. ProtelDXP提供的是()仿真器。
A.模拟信号E .混合信号C .数字信号D .直流信号20. ProtelDXP为设计者()仿真原器件库。
A.没有提供E •提供C •不清晰D .只提供电源21. 初始状态的设置有三种途径:T C”设置,N s ”设置和定义元器件属性。
在电路仿真中,如有三种共存时,在分析中优先考虑的是()。
A . T.C ”设置E . NS ”设置C •定义元器件属性D •不清晰22. 执行()命令操作,元器件低端对齐。
A.Align RightB.Align TopC.Align LeftD. Align Bottom23. 执行()命令操作,元器件左端对齐。
A.Align RightB.Align TopC.Align LeftD. Align Bottom24. 执行()命令操作,元器件右端对齐。
A.Align RightB.Align TopC.Align LeftD. Align Bottom25. 仿真初始状态的设置如“I C”和’Ns ”共存时,在分析中优先考虑的是)。
A . I.C ”设置E . Ns ”设置C .定义元器件属性D .不清晰26. 在放置元器件封装过程中,按()键使元器件在水平方向左右翻转。
A .XB .YC .LD .空格键27. PCB的布局是指()。
A.元器件焊盘之间的连线B .元器件的排列C.元器件排列与连线走向D .与除元器件以外的实体28. ProtelDXP提供了多达()层的铜模信号层。
A.2B.16C.32D.829. ProtelDXP提供了()层为内部电源/接地层。
A.2B.16C.32D.830. 印制电路板的()层主要用于绘制元器件外形轮廓以及标识元器件标号。
该类层共有两层。
A. Keep Out LayerB. Silkscreen LayersC. Mechanical LayersD. Multi Layer二.判断题1 . Protel DXP可以在DOS系统运行。
()2. Protel DXP可以用来设计机械工程图。
()3. Protel DXP的安装与运行对计算机的系统配置没有要求。
()4. Protel DXP标准屏幕分辨率为1024 x 76像素。
()5•原理图符号与PCB元器件封装存在一一对应关系。
()6. PCB设计载允许载顶层(Top layer)放置元器件。
()7. 如果只绘制电路原理图,可以创建2 个解放原理图文件。
()8. 总线就是用一条线来代表数条并行的导线。
()9. Protel DXP为PCB编辑器提供了多达74层设计。
()10. 往PCB文件装入网络与元器件之前,必须装载元器件库。
()11. Protel DXP 提供的绘制工具命令并不具备电气特性。
()12. 用原理图编辑器可以设计PCB图。
()13. 导孔也称为焊盘,用来焊接元器件引脚。
()14. Protel DXP是用于电子线路设计的专用软件。
()15. Protel DXP只能运用于Windows 95以上操作系统。
()16. 导孔也称为过孔,用于连接各层导线之间的通路。
()17. 例外的元器件可以共用同一个元器件封装。
()18. Protel DXP采用设计数据库文件管理方式。
()19. Protel DXP可以直接创建一个原理图编辑文件。
()20. Protel DXP可以直接创建一个PCB图编辑文件。
()三、填空题1. Protel1DXP主要由原理图设计模块(),印制电路板设计模块(),)模块和()模块组成。
2.图纸方向:设置图纸是纵向和横向。
通常情况下,在()时设为横向,()时设为纵向。
3. 网络设置。
ProtellDXP提供了()和()两种例外的网状的网格。
4.工作层参数设置包括()设置()和()设置()。
电气栅格设置主要用于设置电气栅格的属性。
5 .系统提供了两种度量单位,即英制()和(),系统默认为()。
6. 原封装的编号大凡为“元件类型+焊盘()()+元件()尺寸”。
7. 构成PCB图的基本元素有:元件封装、()、()、和阻焊膜、层、焊盘、和过孔、丝印层及文字标记。
8. 文件管理ProtellDXP的各菜单主要是进行各种文件命令操作,设置视图的显示方式以及编辑操作。
系统包括File,Edit,(),(和help共5个下拉菜单。
9. ProtellDXP主窗口主要由标题栏,菜单栏,工具栏,设计窗口,(),(),状态栏以及命令指示栏等部分组成。
10.工作层的类型包括信号板层()、内部板层()、机械板层()、(())、(())、其他工作层()。
四、简答题1. 简述在Protel1DXP中,印制电路板的设计流程?2. 在Protel1DXP中,绘制原理图时,实现原件之间的电气连接有哪几种途径?3.总线和导线有何区别?4. 导线与飞线的概念与区别?5 元件封装的概念是什么?6怎样将已绘好的原理图导入PCB图中?7 画面的放大和缩小可以分别通过哪种方法实现?8 在布线工具栏和绘图工具栏中,哪些符号具有实际电气意义?9 印刷电路板设计流程主要有哪些内容?10 如何设置图纸尺寸和填写图纸信息?11请谈谈学习Protel DXP的体会,对你的学习和工作有什么帮助,今后如何进一步学习电子EDA技术。
