焊接技术及自动化《机械设计基础》山东大学网络教育考试模拟题及答案
机械设计基础题库及答案
机械设计基础题库及答案【篇一：机械设计基础试题(含答案)】>一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是a．双摇杆机构b.曲柄摇杆机构c．双曲柄机构d.对心曲柄滑块机构【】a．机构的传力性能较好 b. 机构的传力性能较差 c．可以满足机构的自锁要求 d.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：a. 压力角不变b. 啮合角不变c．节圆半径不变 d. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为6. 下列四种螺纹中，自锁性能最好的是a．粗牙普通螺纹b.细牙普通螺纹bs－1c．梯形螺纹 d.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其 a．挤压强度 b. 剪切强度c．弯曲强度 d. 耐磨性【】h29．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为a．直齿圆柱齿轮的最大 b. 斜齿圆柱齿轮的最大c．直齿圆锥齿轮的最大 d. 三者数值相同【】sb. 减少蜗杆头数z1c．增加蜗杆头数z1d. 增大蜗杆直径系数q【】11. 带传动中，弹性滑动 a．在张紧力足够时可以避免 b．在传递功率较小时可以避免 c．在小带轮包角足够大时可以避免 d【】13. 转轴的变曲应力为a．对称循环变应力 b.脉动循环变应力 c．非对称循环变应力d.静应max等于．是不可避免c力【】14．在基本额定动载荷c作用下，滚动轴承的基本额定寿命为106转时，其可靠度为a．10% b. 80%c.90% d.99%【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数c是指 a．弹簧外径与簧丝直径之比值 b．弹簧内径与簧丝直径之比值 c．弹簧自由高度与簧丝直径之比值 d【】．弹簧中径与簧丝直径之比值二、填空题：本大题共10个小题，每空1分，共20分。
焊接技术《机械制图》山东大学网络教育考试模拟题及答案
焊接技术《机械制图》山东大学网络教育考试模拟题及答案机械制图一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( B )A.Φ165B.Φ171C.Φ157.5D.Φ137.52.国家标准把公差等级分为( B )A.17级B.18级C.20级D.28级3.下列尺寸正确标注的图形是( C )二、双项选择题在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选、少选或未选均无分。
4.已知主视图和俯视图，其正确的左视图是( BD )5.在下列的五组视图中，其正确的两组视图是( AE )1三、截交线作图题已知侧面投影，完成正面投影和水平投影。
四、相贯线作图题已知正面投影，完成水平投影(保留作图线，并用数字标出特殊点，至少作两个一般点)。
五、已知组合体的主视图和俯视图，完成组合体的左视图。
2六、标注方槽定位尺寸和长圆槽的定位和定形尺寸。
七、已知同轴回转体开槽后的正面投影和侧面投影，画出水平投影八、读装配图(见本试卷)并拆画零件图1 .用适当的表达方法，按1?1拆画出支承螺杆(4号零件)的零件图。
2 .把装配图上与该零件有关的尺寸标注到零件图中。
3 .在零件图中标注指定表面的表面粗糙度代号：Φ16圆柱面的R值为1.6，顶部V形槽的R值为3.2(标aa注单面即可)。
3部件作用说明螺旋调节支座是支撑轴类工件(见图中顶部的双点划线)所用的部件。
在支承座(2)的左面有紧定螺钉(1)旋入，它可以顶住支承螺杆轴段上的键槽中，可起到导向及固定作用。
调节螺母(3)的下表面与支承座(2)的顶面接触，当旋动调节螺母(3)时，由于螺母M18X1.5的作用，使支承螺杆作上下移动，当顶部的V型槽接触到工件后，即可用紧定螺钉(1)固定住螺杆。
41．机械制图国家标准规定汉字应该书写成（ B ）A．草体 B．长仿宋体 C．篆体 D．楷体 2．平面与圆球面相交，其截交线是（ A ）A．圆 B．直线 C．双曲线 D．椭圆 3．两等直径圆柱轴线正交相贯，其相贯线是（ C ）A．空间曲线 B．椭圆 C．直线 D．圆1．已知直线AB与H面的倾角,,45:，其正确的投影图是（ CE ）51完成相贯体的正面投影。
山东大学机械制造技术基础期末考试部分试题模拟题含答案三份—THKFIGHTER
《机械制造技术基础》模拟试题一及答案一、（10分）什么是刀具的前角0、后角■、主偏角'■r、副偏角'■r、刃倾角s并将各角度标注在图上。
答：前角0，在正交平面p°内度量的基准面P与前刀面A的夹角；后角''0，在正交平面P0内度量的主后刀面A：•与切削平面ps的夹角；主偏角'r，在基面P r内度量的切削平面P s与进给方向之间的夹角；副偏角"，在基面P r内度量的副切削平面Ps与进给运动反方向之间的夹角;二、（10分）圆周铳削法和端面铳削法的铳削方式各有哪些？如何合理选用？答：圆周铳削方式包括顺铳和逆铳。
顺铳和逆铳时，切入工件时的切削厚度不同，刀齿与工件的接触长度不同，铳刀的磨损程度不同。
顺铳时，铳刀的耐用度可比逆铳时提高2-3倍，表面粗糙度也降低。
顺铳不宜于铳削带硬皮的工件。
在没有消除螺纹间隙装置的铳床上，只能采用逆铳，避免工作台的窜动和进给量不匀。
端面铳削法包括对称铳削、不对称逆铳和不对称顺铳。
在铳削碳钢和一般合金钢时，采用不对称逆铳，以减少切入时的冲击，提高硬质合金铳刀的耐用度。
在加工不锈钢和耐热合金时，采用不对称顺铳可以减少硬质合金的剥落磨损，提高切削速度。
三、（10分）试比较插齿和滚齿的加工原理、加工质量和工艺范围？答：插齿原理，模拟一对圆柱齿轮的啮合过程，其中一个是工件，另一个是齿轮形刀具（插齿刀），它与被加工齿轮的模数和压力角相同。
当插齿刀沿其轴线方向往复运动时，切削刃的轨迹像一个直齿圆柱齿轮的齿面，即“产形齿轮”。
滚齿加工是根据展成法原理来加工齿轮轮齿的。
模拟一对交错轴斜齿轮副啮合滚动的过程，滚刀与工件严格按照一对斜齿圆柱齿轮啮合的传动比关系旋转运动，滚刀就可以在工件上连续不断的切出齿。
加工质量：1•插齿的齿形精度比滚齿高；2•插齿后齿面的粗糙度比滚齿高；3•插齿的运动精度比滚齿差；4•插齿的齿向误差比滚齿大。
工艺范围：1•加工带有台阶的齿轮以及空刀槽很窄的双联和多联齿轮，只能用插齿；2•加工无空刀槽的人字齿轮只能用插齿；3•加工内齿轮只能用插齿；4•加工涡轮只能用滚齿；5. 加工斜齿圆柱齿轮，两者都可以用，但是，滚齿比较方便。
最新国家开放大学电大《机械设计基础》机考网考题库及答案
最新国家开放大学电大《机械设计基础》机考网考题库及答案100%通过考试说明：2017年秋期电大把《机械设计基础》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。
做考题时，利用本文档中的查找工具（CTRL+F），把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。
本文库还有其他机考网核及教学考一体化答案，敬请查看。
选择题1、如下图所示，图中A点处形成的转动副数为3个。
2、下图所示的受力系统中，杆AB的正确受力图为_______。
答3、如图所示，已知一重量G=100N的物体放在水平面上，水平面和物体间的摩擦系数fs=0.3。
请分析下列情况：（1）当作用在物体上的水平力F=10N时，B．摩擦力为10N，物体处于平衡状态（2）当作用在物体上的水平力F=20N时C．摩擦力为20N，物体处于平衡状态（3）当作用在物体上的水平力F=40N时D．摩擦力为40N，物体滑动3、如图所示，已知一重量的物体放在水平面上，水平面和物体间的摩擦系数。
请分析下列情况：（1）当作用在物体上的水平力时B．摩擦力为10N，物体处于平衡状态4、如图所示力F作用在梁AB的中点，F与梁AB的夹角为60°，已知力F=2kN，AB=400mm。
求：（1）梁A端的约束力C．FAx=1kN，FAy=0.866kN（2）梁B端的约束力D．FBx=0kN，FBy=0.866kN5、如图所示，直杆AD的左端固定，作用在截面B、C、D上的力分别为F1=100KN,F2=80KN,F3=60KN求：（1）CD段的轴力FCD=C．60kN（2）BC段的轴力FBC=B．—20kN（3）AB段的轴力FAB=C．80kN6、如图所示钢制拉杆承受载荷F=32kN，若材料的许用应力[σ]=120MPa，杆件横截面积为圆形，横截面的最小半径为_____。
《机械设计基础》试题和答案
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案，希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。
答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案：机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。
同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

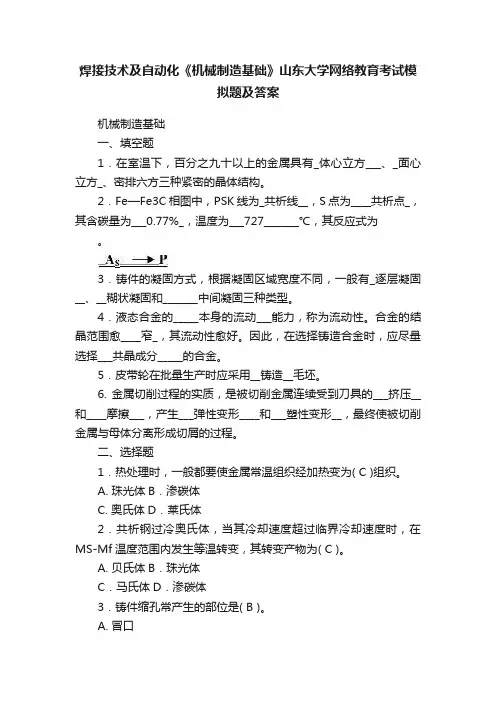

焊接技术及自动化《机械制造基础》山东大学网络教育考试模拟题及答案
焊接技术及自动化《机械制造基础》山东大学网络教育考试模拟题及答案机械制造基础一、填空题1．在室温下，百分之九十以上的金属具有_体心立方___、_面心立方_、密排六方三种紧密的晶体结构。
2．Fe—Fe3C相图中，PSK线为_共析线__，S点为____共析点_，其含碳量为___0.77%_，温度为___727_______℃，其反应式为。
3．铸件的凝固方式，根据凝固区域宽度不同，一般有_逐层凝固__、__糊状凝固和_______中间凝固三种类型。
4．液态合金的_____本身的流动___能力，称为流动性。
合金的结晶范围愈____窄_，其流动性愈好。
因此，在选择铸造合金时，应尽量选择___共晶成分_____的合金。
5．皮带轮在批量生产时应采用__铸造__毛坯。
6. 金属切削过程的实质，是被切削金属连续受到刀具的___挤压__和____摩擦___，产生___弹性变形____和___塑性变形__，最终使被切削金属与母体分离形成切屑的过程。
二、选择题1．热处理时，一般都要使金属常温组织经加热变为( C )组织。
A. 珠光体B．渗碳体C. 奥氏体D．莱氏体2．共析钢过冷奥氏体，当其冷却速度超过临界冷却速度时，在MS-Mf温度范围内发生等温转变，其转变产物为( C )。
A. 贝氏体B．珠光体C．马氏体D．渗碳体3．铸件缩孔常产生的部位是( B )。
A. 冒口B. 最后凝固区C．浇口4．钢的淬硬性主要决定于(D )。
A. 合金元素含量B．淬火介质C．工件大小D．含碳量5．采用一般的工艺方法，下列金属材料中，焊接性能较好的是( D )。
A. 铜合金B. 铝合金C．可锻铸件 D. 低碳钢三、简答计算题1．简述钢的硬度、强度、塑性、韧性与含碳量的关系。
钢的含碳量越高，钢的硬度越高，塑性、韧性越差；含碳量小于0.9%时, 钢的含碳量越高强度越好, 含碳量大于0.9%时, 强度下降,主要是钢中网状二次渗碳体割裂了基体.2．简述低温回火、中温回火、高温回火所得到的组织及其性能特点。
(完整word版)《机械设计基础》典型试题及答案(10套),推荐文档
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。
用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
山东大学网络教育6月份机械制图模拟题1
机械制图模拟题1一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.已知直齿圆柱齿轮的齿数Z=55，模数M=3，其齿顶圆直径是( )A.Φ165B.Φ171C.Φ157.5D.Φ137.52.国家标准把公差等级分为( )A.17级B.18级C.20级D.28级3.下列尺寸正确标注的图形是( )二、双项选择题在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选、少选或未选均无分。
4.已知主视图和俯视图，其正确的左视图是( )5.在下列的五组视图中，其正确的两组视图是( )三、截交线作图题已知侧面投影，完成正面投影和水平投影。
四、相贯线作图题已知正面投影，完成水平投影(保留作图线，并用数字标出特殊点，至少作两个一般点)。
五、已知组合体的主视图和俯视图，完成组合体的左视图。
六、标注方槽定位尺寸和长圆槽的定位和定形尺寸。
七、读装配图(见本试卷)并拆画零件图1 .用适当的表达方法，按1∶1拆画出支承螺杆(4号零件)的零件图。
2 .把装配图上与该零件有关的尺寸标注到零件图中。
3 .在零件图中标注指定表面的表面粗糙度代号：Φ16圆柱面的R a值为1.6，顶部V形槽的R a值为3.2(标注单面即可)。
部件作用说明螺旋调节支座是支撑轴类工件(见图中顶部的双点划线)所用的部件。
在支承座(2)的左面有紧定螺钉(1)旋入，它可以顶住支承螺杆轴段上的键槽中，可起到导向及固定作用。
调节螺母(3)的下表面与支承座(2)的顶面接触，当旋动调节螺母(3)时，由于螺母M18X1.5的作用，使支承螺杆作上下移动，当顶部的V型槽接触到工件后，即可用紧定螺钉(1)固定住螺杆。
参考答案：三、（3）（4）四、略五、(5) (6)六、略七、。
机械设计基础考试题库及答案(选择填空题)
机械设计基础考试一试题库（选择题）一、选择题（本大题共小题，每题分，共分）在每题列出的四个备选项中只有一个是切合题目要求的，请将其代码填写在题后的括号内。
错选、多项选择或未选均无分。
1．机器中各运动单元称为（D）A、零件B、零件C、机构D、构件2．在平面机构中，每增添一个低副将引入（ C ）A、0 个拘束B、1个拘束C、2个拘束D、3个拘束3．当机构中主动件数量（ B ）机构自由度数量时，该机构拥有确立的相对运动。
A、小于B、等于C、大于D、大于或等于4．曲柄摇杆机构处于死点地点时，角度等于零度的是（ B ）A、压力角B、传动角C、极位夹角D、摆角5．铰链四杆机构中，若最短杆与最长杆长度之和小于其他两杆长度之和，则为了获取曲柄摇杆机构，其机架应取（ B ）D、任何一杆A、最短杆B、最短杆的相邻杆C、最短杆的相对杆6．在曲柄滑块机构中，若取曲柄为机架时，则可获取（A）A、曲柄转动导杆机构B、曲柄摇动导杆机构C、摇动导杆滑块机构D、挪动导杆机构）7．凸轮机构的从动件采纳等速运动规律时，其从动件的运动（ AA、将产生刚性冲击 B 、将产生柔性冲击 C 、没有冲击D、既有刚性冲击又有柔性冲击8．在设计直动平底从动件盘形凸轮机构时，若出现运动失真现象，则应（B ）A、减小凸轮基圆半径B、增大凸轮基圆半径C、减小平底宽度D、增添平底宽度9．能知足超越要求的机构是（B）A、外啮合棘轮机构B、内啮合棘轮机构C、外啮合槽轮机构D、内啮合槽轮机构10．槽轮机构所实现的运动变换是（ C ）A、变等速连续转动为不等速连续转动B、变等速连续转动为挪动C、变等速连续转动为间歇转动D、变等速连续转动为摇动11．安装飞轮不可以达到调理机械非周期性速度颠簸目的的原由是（C）A、飞轮的作用不过“汲取”能量B、飞轮的作用不过“开释”能量C、它既不可以创建出能量，也不可以耗费能量D、飞轮的作用不过“汲取”和“开释”能量。
12．展转件静均衡条件是散布在展转件上的各个偏爱质量的（ A ）A、离心惯性力协力为零B、离心惯性力的协力矩为零C、离心惯性力协力及协力矩均为零D．离心惯性力的协力及协力矩均不为零13．当两个被联接件之一太厚，不宜制成通孔，且联接不需要常常拆装时，宜采用（BA、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接14．在被联接件之一的厚度较大，且需要常常装拆的场合，应采纳（ B ）A．一般螺栓联接B、双头螺栓联接C、螺钉联接D、紧定螺钉联接15．标准一般平键联接的承载能力，往常取决于（A）A、键、轮毂和轴中较弱者的挤压强度B、轴、轮毂中较弱者的挤压强度C、键、轴中较弱者的挤压强度D、键、轮毂中较弱者的挤压强度16．一般平键的工作面是（C）A、顶面B、底面C、侧面D、端面17．平带、 V 带传动传达运动和动力主假如依赖（ C ）A、带的紧边拉力B、带的预紧力C、带和带轮接触面间的摩擦力D、带的松边拉力18．带传动的主要无效形式是带的（ A ）A、疲惫断裂和打滑B、磨损和打滑C、胶合和打滑D、磨损和疲惫断裂19．在载荷较大的带传动中，若希望价钱廉价些，则应优先采纳（ C ）A、圆带B、多楔带C、V带D、平带20．一对渐开线圆柱齿轮要正确啮合，必定相等的是（D ）A、直径B、宽度C、齿数D、模数21．渐开线齿轮的齿根圆（D）A、老是小于基圆B、老是等于基圆C、老是大于基圆D、有时小于基圆，有时大于基圆22．一对标准齿轮啮合传动时，其啮合角（D）其分度圆压力角。
机械设计基础试题试题库和答案及解析
机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。
机械设计基础考试题库及答案.doc
《机械设计基础》考试题库一、名词解释1. 机械：2. 机器：3. 机构：4. 构件：5. 零件：6. 标准件：7. 自由构件的自由度数：8. 约束：9. 运动副：10. 低副： 11. 高副：23. 机构具有确定运动的条件：24. 死点位置： 25. 急回性质：26. 间歇运动机构： 27. 节点：28. 节圆： 29. 分度圆： 30. 正确啮合条件： 31. 连续传动的条件： 32. 根切现象：33. 变位齿轮：34. 蜗杆传动的主平面：35.轮系： 36. 定轴轮系：37. 周转轮系：38. 螺纹公称直径：螺纹大径。
39. 心轴： 40. 传动轴： 41. 转轴：二、填空题1.机械是（机器）和（机构）的总称。
2.机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。
3.平面机构的自由度计算公式为：（ F=3n-2P L -P H）。
4.已知一对啮合齿轮的转速分别为n1、 n2，直径为 D1、D2，齿数为 z1、 z 2，则其传动比i=（n1/n2）=（D2/D1）=（z2/ z1）。
5. 铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm，d=90mm。
若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。
6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。
7.在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。
8.平面连杆机构的死点是指（从动件与连杆共线的）位置。
9.平面连杆机构曲柄存在的条件是① （最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。
10.平面连杆机构的行程速比系数Ｋ =是指（工作）与（回程）时间之比为（），平均速比为（ 1：）。
11.凸轮机构的基圆是指（凸轮上最小半径）作的圆。
12.凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。
《机械设计》山大网络学习复习
《机械设计》A一、选择填空1. 当被联接件之一的厚度较大，且零件需要经常拆卸的场合，应采用 c 。
(a)普通螺栓联接；(b)螺钉联接；(c)双头螺柱联接；(d) 紧定螺钉联接。
2. 用公式[]p d l h T σ'=41验算平键联接的挤压强度时，许用挤压应力[σp ]应按 d 的材料确定。
(a)键；(b) 轴；(c) 轮毂；(d) 键、轴、轮毂中的弱者。
3.齿轮传动中，轮齿的齿面点蚀通常首先发生在 c 表面。
(a) 齿顶顶部；(b) 靠近节线的齿顶；(c) 靠近节线的齿根；(d) 齿根根部。
4. 以Z 表示齿轮的齿数，在查取齿形系数Y Fa 时，斜齿轮按Z V = f 查取；锥齿轮按Z V = 查取。
(a) Z/cos δ；(b) Z/cos 2δ；(c) Z/cos 3δ；(d ) Z/cos β；(e)Z/cos 2β；(f)Z/cos 3β。
5. 直齿圆锥齿轮传动强度计算一般按 c 的当量园柱齿轮传动进行。
(a) 大端；(b) 距大端0.4b 处；(c) 齿宽中点处；(d) 小端。
6. 两轴交错角为900的阿基米德蜗杆传动，在 b 上蜗杆与蜗轮的啮合相当于渐开线齿轮与齿条的啮合。
( a) 法面；(b) 端面；(c) 中间平面；(d) 蜗杆轴的横截面。
二、填空1. 齿轮的齿根弯曲疲劳强度计算中，齿形系数Y Fa 主要与齿轮的 齿廓形状 和 齿数 有关。
2. 角接触轴承的接触角α是指 滚动体与外圈滚道接触点处的法线 和 半径方面 之间的夹角。
3. 受剪螺栓用公式 []p R dh F σ≤进行挤压强度验算时，取 []p σ的最小值 作计算对象。
4. 普通平键联接工作时，键的 侧面 为工作面，键的 上下表面 为非工作面。
5. V 带传动的主要失效形式是 打滑，磨损，疲劳断裂 。
6. 闭式蜗杆传动的功率损耗包括传动啮合效率、 轴承磨擦损耗 和 浸入油池中的零件搅油时的溅油损耗 三项。
国家开放大学电大《机械设计基础》机考网考5套题库及答案1
国家开放大学电大《机械设计基础》机考网考5套题库及答案题库一试卷总分：100 答题时间：60分钟一、判断正误题（共11题，共22分）1、机构中的主动件和从动件，都是构件。
（"）2、作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了o（X）3、力偶无合力。
（J）4、机构的极位夹角8越小，机构的急回特性也越显著。
（X）5、在实际生产中，机构的“死点'位置对工作都是不利的，处处都要考虑克服。
（X）6、塑性材料的失效主要为屈服失效。
（J）7、齿数z、压力角a、齿顶高系数h。
和顶隙系数c都是标准值的齿轮是标准齿轮。
（X）8、用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮,可以使用一把齿轮刀具进行加工。
（"）9、连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。
（"）10、联接是将两个或两个以上的零件联成一个整体的结构。
（X）11、工作中转动的轴为转轴。
（X）二、单项选择题（共10题，共30分）1、下图所示的受力系统中，杆AB的正确受力图为（）。
A.2、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。
当以a对面的杆为机架，则此四杆机构为0。
A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构3、机械中常利用()的惯性力来越过机构的死点位置。
A.主动构件B.联接构件C.从动构件D.任何构件4、脆性材料的失效形式为()。
A.屈服失效B.断裂失效C.扭转失效D.点蚀失效5、用齿条型刀具范成加工渐开线直齿圆柱齿轮，当被加工齿轮的齿数Z()时，将发生根切现象。
A.=17B.<17.C.>17D.=206、()是标准外啮合斜齿轮传动的正确啮合条件之一。
A.两齿轮的端而压力角相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相反D.两齿轮齿数相等7、蜗杆传动装置中，蜗杆的头数为Z,蜗杆直径系数为q,蜗轮齿数为乙Z2,则蜗轮蜗杆传动的标准中心距a等于()。
焊接技术及自动化《机械设计基础》山东大学网络教育考试模拟题及答案
机械设计基础一、单向选择题1.机构具有确定运动的条件是原动构件数（B ）机构的自由度数。
A.多于B. 等于C. 少于2.曲柄摇杆机构的急回特性可以用（A ）表示，其值越大，急回性能越（C ）。
A.行程速比系数KB. 摇杆的摆角$C. 显著D.不显著3.在h*a和a相同时，斜齿轮不根切的最少齿数（B ）直齿轮不根切的最少齿数。
A、等于B、小于C、大于4.混合轮系中，太阳轮（中心轮）指的是（C ）。
A.轴线不固定的齿轮B. 轴线固定的齿轮C.轴线固定且与行星轮啮合的齿轮。
5.机械结构中，常用（B ）螺纹作为联接螺纹。
A.梯形B. 三角形C. 矩形6.在平键联接中，键的剖面尺寸b、h是按（A ）选取的。
A.轴的直径B. 键的强度C. 轮毂尺寸7.一对齿轮啮合传动时，大、小齿轮上齿面的接触应力（ C ）。
A. （T H1= b H2B. （T H1> ff H2C. （T H1< H2二、填空题1 •两个构件直接接触而又能产生一定相对运动的联接称为运动副。
2.斜齿轮的端面参数为标准参数，而几何尺寸计算中，套用直齿轮公式时，应代入端面参数3.铰链四杆机构ABCD中，已知AB= 25mm BC= 70mm CD= 65mm AD= 95mm当AD为机架时，是曲柄摇杆机构，当AB为机架时，是双曲柄机构。
4.周转轮系按太阳轮是否运动分为行星轮系和差动轮系两类5.直齿锥齿轮的强度计算是按齿宽中点处的当量直齿圆柱齿轮进行的。
6.经过动平衡的回转构件能达到静平衡。
三、作图题1.在图示尖底从动件盘状凸轮机构中, 凸轮作逆时针转动，绘出图中凸轮机构的压力角。
2、图示减速带传动，要求在图上标出：1）n1的转向2）画出带在传动过程中应力分布图，并指出最大应力发生在何处，写出解：发生在带的紧边开始绕上小带轮处maxmax的表达式四、自由度计算题计算图示机构自由度，如有局部自由度、虚约束、复合铰链应指 出，并判定机构运动是否确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础一、单向选择题1.机构具有确定运动的条件是原动构件数（B ）机构的自由度数。
A.多于B. 等于C. 少于2.曲柄摇杆机构的急回特性可以用（A ）表示，其值越大，急回性能越（C ）。
A.行程速比系数KB. 摇杆的摆角$C. 显著D.不显著3.在h*a和a相同时，斜齿轮不根切的最少齿数（B ）直齿轮不根切的最少齿数。
A、等于B、小于C、大于4.混合轮系中，太阳轮（中心轮）指的是（C ）。
A.轴线不固定的齿轮B. 轴线固定的齿轮C.轴线固定且与行星轮啮合的齿轮。
5.机械结构中，常用（B ）螺纹作为联接螺纹。
A.梯形B. 三角形C. 矩形6.在平键联接中，键的剖面尺寸b、h是按（A ）选取的。
A.轴的直径B. 键的强度C. 轮毂尺寸7.一对齿轮啮合传动时，大、小齿轮上齿面的接触应力（ C ）。
A. （T H1= b H2B. （T H1> ff H2C. （T H1< H2二、填空题1 •两个构件直接接触而又能产生一定相对运动的联接称为运动副。
2.斜齿轮的端面参数为标准参数，而几何尺寸计算中，套用直齿轮公式时，应代入端面参数3.铰链四杆机构ABCD中，已知AB= 25mm BC= 70mm CD= 65mm AD= 95mm当AD为机架时，是曲柄摇杆机构，当AB为机架时，是双曲柄机构。
4.周转轮系按太阳轮是否运动分为行星轮系和差动轮系两类5.直齿锥齿轮的强度计算是按齿宽中点处的当量直齿圆柱齿轮进行的。
6.经过动平衡的回转构件能达到静平衡。
三、作图题1.在图示尖底从动件盘状凸轮机构中, 凸轮作逆时针转动，绘出图中凸轮机构的压力角。
2、图示减速带传动，要求在图上标出：1）n1的转向2）画出带在传动过程中应力分布图，并指出最大应力发生在何处，写出解：发生在带的紧边开始绕上小带轮处maxmax的表达式四、自由度计算题计算图示机构自由度，如有局部自由度、虚约束、复合铰链应指 出，并判定机构运动是否确定。
(绘有箭头的构件为原动件)解：D 为局部自由度B 为复合铰链 F 为虚约束F=3*6-2*8-1=1= 原动件数运动确定五、齿轮机构计算题已知齿轮1、2是一对外啮合正常齿制标准直齿圆柱齿轮，m =2mm , a= 20° , z 1 = 20, Z 2 = 48 ;齿轮3、4是一对外啮合标准斜齿圆柱齿轮 ,z 3 = 16, Z 4= 37, mn=2.5mm , a n = 20° ,试完成： ① 计算直齿轮1的分度圆半径 r i ,齿顶圆半径r ai ,基圆半径r bi ,及齿距(周节)p i ; ② 若斜齿轮3、4的中心距与直齿轮 1、2的标准中心距相等，试求斜齿轮的螺旋角 ，并判断齿轮 3是否根切。
cos =0.97m乙 Z 2213解：①mZ Umm 20mmz 2ha m20 ra 12 1 2------- m m 22 mmrb 1mzcosP 12m 6.28mm 20cos20mm 18.8mm六、轮系计算题 图示周转轮系中， 试求：转臂 H 的转速n H 的大小和方向。
(1) n 1、n 4转向相同时； (2) n 1、n 4转向相反时。
—F —~已知各轮齿数分别为: 乙=15,Z 2= 25 , Z 3 = 20 , Z 4= 60, n 1= 200rpm ,n 4=50rpm ,、｝ T /J ~ _—1 二 一 ■ ‘ f加-£沪厠§町柑忆二 ~r14讯• z.c-0 -#iiHm n2 Z3 Z 4七、联接计算题 图示汽缸内的工作压力 p = 1.4 MPa ,内径D = 220mm ,缸盖与缸体间由沿圆周均布的 10个普通螺栓相联接，螺栓的许用应力[6 ] = 120MPa ，取残余预紧力 F 〃为工作载荷1) 2) 3) 1.5倍。
试求: 大径d( mm) 12 16 18 20 小径d 1 (mm) 10.106 13.835 15.294 17.294每个螺栓所受的工作载荷 F ; 每个螺栓所受的总拉力F o ； 计算所用螺栓公称直径d 。
解：1)D 2空 1.453191.6N2) 3)F o 4Q10 F F 5319.16 1.5F F 13297.9N 4 1.3F13.5mm 所以， 八、齿轮强度计算题 已知外啮合标准直齿圆柱齿轮减速器输出轴的转速 n 2 = 400 r/min 189.8 MPa , Z H = 2.5，其余参数如下表所示。
验算齿轮传动的接触疲劳强度(忽略摩擦损失) 注：齿面接触强度条件式： 取公称直径 d=16mm，输入轴功率 P 1 = 4kW,K=1.4,Z HZ E Z H2KT 1 u 1 bq 2uHMPaW4>t2% _ 017F 我二円7华峠9%参数 轮号\ m (mm) Zb (mm) [c H- MPa 小齿轮 2. 5 20 55 600大齿轮2. 5 50 50 540E=o九、轴承计算题图示为受轴向载荷 F A 作用的轴，两端用相同的 70000AC 型轴承支承, 已知：F ri =2100N ，F r2=4200N ，F A =1000N ;有关参数见表，试求： 内部轴向力Fs i , Fs 2，并在图上标出方向； 轴承所受的轴向负荷 Fa i , Fa 2 ； 当量动负荷P ri ，P r2,并指出哪个轴承先失效。
斗。
队刃鼠二艮命芦论W 二 Tat 氏工=乙泊"&M7也*厶，；上f 二 CK 6% ~ C I ru 屮"*仆鋼+ 丫巾严6中小兀呵*叫"一和硯"冶畑十馬“ |心刖卡“*卒…"'：仇 > 伤机械设计基础一、单向选择题1. 如果原动件的数目大于机构自由度的数目，那么（b ）。
A .具有确定性运动B •可以运动，但运动不确定 C.无法运动，机构可能损坏2. 在曲柄摇杆机构中，常以特性参数（ c ）作为判断其传力性能的标志。
A.摆角” B. 极位夹角B C. 传动角丫 D. 行程速比系数3. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角（ c ）。
A.减小B. 不变 C .增大4. 一直齿圆锥齿轮， 齿数Z = 15,分度圆锥角 =30，用齿条插刀进行展成法加工时，（a ） 根切。
A. 不会B. 一定C. 不一定 5. 在定轴轮系中，惰轮 （介轮）的使用，（b ） 传动比的大小，（a ）传动比的符号。
A.改变B.不改变C.不一定改变 6. 刚性转子动平衡的条件是（ c ）。
1) 2)3)(Fa/Fr) < e (Fa/Fr) > eeF SX YX Y 1 00.41 0.870.68 P 0.68F r2A.总惯性力之和为零B. 总惯性力矩之和为零C.总惯性力和总惯性力矩之和都为零 7.螺纹联接防松的根本问题在于 （d ）其余两构件的长度之和 且必须—最短杆-作机架。
3. 凸轮机构中，从动件的运动规律为等速运动时，将出现运动时，将出现柔性冲击。
4.平行轴斜齿圆柱齿轮的正确啮合条件是 端面模数和端面压力角分别相等。
5. 齿轮机构的可分性是指 传动比不受中心距变化的影响 。
6. 齿轮传动的主要失效形式有 齿面胶合、塑性变形7. 平键是靠键的 侧 ____ 面来传递载荷；而楔键是靠 上下 _____ 面来传递载荷。
8. 带传动的弹性滑动是由 带的弹性变形 引起的，它是 不可 避免的。
三、作图题1. 如图所示为一偏置曲柄滑块机构，用作图法画出: 1） 滑块的行程H2. v 带传动的工作原理是什么？在图上画出作用在与主动 轮1接触胶带上的摩擦力方向和作用在与从动轮 2接触胶带上的摩擦力方向。
A.增加螺纹联接的轴向力 C.防止螺纹副的相对转动 8.在蜗杆传动中，其传动比 A. B.B. 增加螺纹联接的横向力 D. 增加螺纹联接的刚度 i = （ c ）。
d z n z =C. =- d z n z二、填空题1.两构件在速度瞬心点的瞬时相对速度为，瞬时绝对速度___ 不为0 _____2.铰链四杆机构中，凡是双曲柄机构，其杆长条件必须满足: 最短杆与最长杆的长度之和小于或等于 刚性冲击；而从动件的运动规律为简谐Oi工作原理：利用带与带轮之间的摩擦传动四、机构自由度计算题 计算下面机构的自由度， 并指出其中的局部自由度、虚约束、复合铰链等，并判定机构运动是否确定。
(绘有箭头的构件为原动件)。
解：F=3*4-2*5-1=1=原动件数，运动是确定的。
五、齿轮机构计算题在一对标准安装的外啮合渐开线正常齿制标准直齿圆柱齿轮传动中，已知 =20、Z 2 = 60o 试求两轮下列尺寸① 中心距a 、分度圆半径 r 1 > r 2 ;基圆半径r“、w ;② 若改为两标准外啮合斜齿轮传动 ，参数不变(即n=20 ° , mn=2mm距为82mm,求其螺旋角的大小n Hn H n-i i 1H 1000 2.8 2800r / min 方向与片相同Z 1 = 20、Z 2 = 60),安装中心 六、轮系计算题 图示轮系，已知：Z 2‘= 50,Z 3=30 , Z 3'=20,n i =1000r/min 。
求：(1)i IH(2) n H 的大小，并指出转向与乙=20,乙=40, Z 4=30, n i 是否相同。
1)Gw 4W H由于 w 4 0所以 w 1W H1.8W H所以 i 1H1 1.8 2.8)i 1HZ 4Z 3Z 21.8z 1w解: Z3 Z 2Z14d 1所以是合格的 八、轴承计算题一个水泵选用一对型号为6307型滚动轴承，基本额定动载荷 C 33200N ，轴承转速为2900r/min ,两端轴承受到的径向力相等，均为 1810N, I 端轴承所受轴向力为 740N , II 端轴承不受轴向力的作用，要求轴承的工作寿命为 15000h ，载荷平稳f p 1，工作温度低于120度f T 1，问此对轴承能否满足要九、综合分析题图示为一传动装置，蜗杆为主动，通过蜗轮再带动一对直齿圆锥齿轮传动 ，输出轴上锥齿轮 4的转向如 图所示。
试求：(1) 为使n 轴上所受轴向力较小，在图上标出蜗杆、蜗轮的旋向； (2) 在图上标出蜗杆、蜗轮的转向；(3) 在图上画出蜗轮2及锥齿轮3啮合点处的各作用力方向 (用三个分力表示， 进入纸面的力画 从纸面出来的力画O)。
七、螺纹联接题 1.在图示的单个普通螺栓紧联接中， 被联接件承受横向载荷 Fp 、摩擦系 数为f 、可靠性系数为 C 。
试写出螺栓预紧力 F '的表达式。
F p解：fF CF pCF p 2.如图1所示，方形盖板用四只 板中心 0点装有吊环。
