道岔启动电路及表示电路说明讲解学习
道岔启动电路及表示电路说明
道岔启动电路及表示电路说明1道岔表示电路的技术条件1 •只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器 DBJ和道岔反位继电器 FBJ。
2 •当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。
3 •当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。
2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图L：.!四线制道岔控制电路图第一级控制电路是IDQJ3_4 （道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。
人工操纵道岔［选路时DCJ（定位操纵继电器）↑或FCJ（反位操纵继电器）↑,单操时KF- ZDJ有电、AJ（按钮继电器）↑或KF-ZFJ有电、AJ ↑ ］时，IDQJ3_4线圈检查了没有办理人工锁闭［CA（道岔按钮）在定位］,没有进行区段锁闭和进路锁闭［SJ （锁闭继电器）↑ ］,又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。
第二级控制电路是 2DQ J的转极电路，确定道岔的转换方向（向定位转还是向反位转）。
1DQJ↑后使2DQJ转极。
第三级控制电路是1DQJ1一 2线圈自闭电路。
接通并随时检查电动机动作电路是否正常。
1DQJ↑> 2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。
（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了 4 μF电容器起滤波作用。
3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。
四线制道岔控制电路
信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路与反映道岔实际位置的表示电路组成。
一、道岔启动电路:1、道岔启动电路应满足的技术条件:(1)道岔区段有车时,道岔不应转换。
此种锁闭的作用叫做区段锁闭。
(2)进路在锁闭状态时,进路上的道岔,都不应再转换。
此种锁闭的作用叫做进路锁闭。
(3)在道岔启动电路已经动作以后,如果车随后驶入道岔区段,则应保证转辙机能继续转换到底,不要受上列(1)的限制而停转。
(4)道岔启动电路动作后,如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良,以致电动机电路不通时,应使启动电路自动停止工作复原,保证道岔不会在转换。
(5)为了便于维修试验,以及在尖轨与基本轨之间夹有障碍物,致使道岔转不到底时,能使道岔转回原位,必须保证道岔无论转到什麽位置,都可随时用手动操纵方法使它向回转。
(6)道岔转换完毕,应自动切断电动机的电路。
2、道岔控制方式:控制道岔转换的方式有三种:人工转换;进路式操纵;单独操纵。
(1)人工转换:当停电、故障、维修、清扫时,在现场用手摇把将道岔转换至所需位置。
(2)道岔进路操纵:以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。
选岔网络按照选路的要求,选出进路上各组道岔应转向的位置,即某道岔就是定位操纵继电器DCJ吸起,就接通道岔启动电路使该道岔转向定位;就是反位操纵继电器FCJ吸起,就接通道岔启动电路使该道岔转向反位。
全进路上的道岔按进路要求一次排出。
(3)为了维修、试验道岔与开放引导信号排列引导进路等,需要对道岔进行单独操纵。
单独操纵道岔的方法就是:按下被操纵道岔按钮CA,若要使它转向定位,则同时按下道岔总定位按钮ZDA,接通道岔控制电路使该道岔转向定位;若要使它转向反位,则同时按下道岔总定位按钮ZFA,接通道岔控制电路使该道岔转向反位。
进路式操纵操纵与单独操纵之间的关系就是:道岔的单独操纵优先于进路式操纵。
3、道岔启动电路的工作原理:道岔启动电路采用分级控制方式控制道岔转换,由第一启动继电器1DQJ检查联锁条件,符合要求后才能励磁吸起;然后由第二启动继电器2DQJ控制电机的旋转方向,以决定使电机转向定位转向反位;最后由直流电机转换道岔。
道岔启动电路及表示电路说明
道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。
2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。
3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。
2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。
人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF-ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。
第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。
1DQJ↑后使2DQJ转极。
第三级控制电路是1DQJ1一2线圈自闭电路。
接通并随时检查电动机动作电路是否正常。
1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。
（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。
3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。
道岔启动电路及表示电路说明
道岔启动电路及表示电路说明1、道岔表示电路得技术条件1.只能用继电器得吸起状态与道岔得正确位置相对应,分别设置道岔定位表示继电器DBJ与道岔反位继电器FBJ。
2.当室外联系线路发生混线或混入其她电源时,必须保证不致使DBJ或FBJ错误吸起。
3.当道岔在转换或发生挤岔事故、停电或断线等故障时,必须保证DBJ或FBJ失磁落下,因此必须使用安全型继电器。
2、四线制道岔控制电路(一)道岔启动电路现行得道岔控制电路采用四线制控制电路,通过三级电路完成对道岔转换得控制,如图四线制道岔控制电路图第一级控制电路就是lDQJ3_4(道岔第一启动继电器)线圈励磁电路,检查联锁条件,确定能否接收控制命令。
人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑,单操时KF ZDJ有电、AJ(按钮继电器)↑或KFZFJ有电、AJ↑]时,lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位],没有进行区段锁闭与进路锁闭[SJ(锁闭继电器)↑],又经2DQJ(道岔第二启动继电器)检查道岔需要转换后,励磁吸起。
第二级控制电路就是2DQJ得转极电路,确定道岔得转换方向(向定位转还就是向反位转)。
1DQJ↑后使2DQJ转极。
第三级控制电路就是1DQJ1一2线圈自闭电路。
接通并随时检查电动机动作电路就是否正常。
1DQJ↑、2DQJ转极接通道岔动作电路:1DQJ检查电动机正常工作而自闭,道岔转换到底后由电动转辙机得自动开闭器得动作接点切断动作电路,使动作电路复原。
(二)道岔表示电路电路中使用了两个安全型偏极继电器,作为道岔表示继电器,使用了独立得表示变压器, 并在电路得末端设置整流元件,检查电路完整后向发送端送回直流电源,为了防止半波整流造成表示继电器抖动,在表示继电器两端并联了4μF电容器起滤波作用。
3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时,一台转辙机已经适应不了转换力与牵引力得要求。
道岔控制电路
②道岔转到反位后：1DQJ↓； 2DQJ ↓ （反位打落）； 自动开闭器第二排闭合； 自动开闭器第四排闭合
接通F BJ电路：
实用文档
FBJ励磁电路：
实用文档
实用文档
③当挤岔时 a、检查柱被顶起，断开自动开闭器表示接点，切断表示电路。 b、移位接触器被顶起，03-04或01-02断开，切断表示电路。
实用文档
③当挤岔时 a、检查柱被顶起，断开自动开闭器表示接点，切断表示电路。 b、移位接触器被顶起，03-04或01-02断开，切断表示电路。
实用文档
移位接触器
（四）、电路分析 1、在1DQJ的励磁电路中检查了SJ↑条件，实现技术条件（1）、（2）
实用文档
（1）、有车不能转
（2）、锁闭不能转
有车时→DGJ↓ →SJ ↓
实用文档
2、道岔启动后，1DQJ自闭，脱离了SJ的条件，此时即使有车占用， 道岔不会停转，转换到底。2DQJ转极后，其有极接点不会变动， 使电机向一个方向转换到底，直到自动开闭器动作切断其电机电 路为止，实现（3）。
实用文档
CA SJ
1DQJ
2DQJ
KZ
3
4
1
2
RD
DZ
CAJ
2DQJ
4
3
1
2
1DQJ
CAJ
KF-ZDJ
DCJ KF
KZ 1DQJ
KZ
KF FCJ KF-ZFJ
DF
RD
DF
RD
道岔启动电路原理图
X1 1DQJ 2DQJ

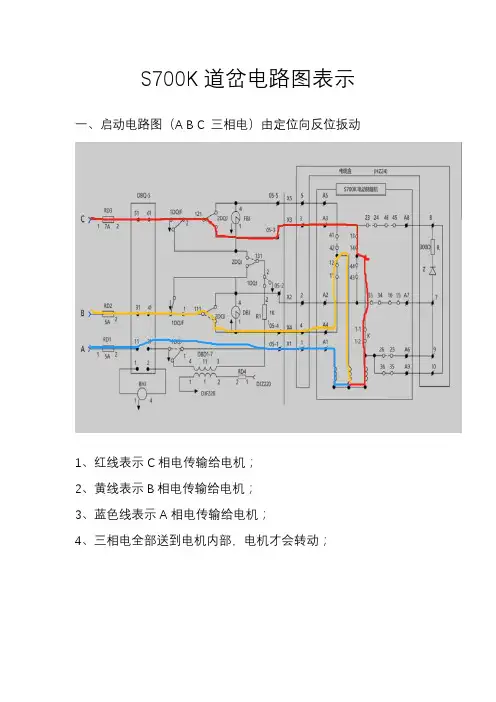

S700K道岔启动电路与表示电路示图
S700K道岔电路图表示一、启动电路图（A B C 三相电）由定位向反位扳动
1、红线表示C相电传输给电机；
2、黄线表示B相电传输给电机；
3、蓝色线表示A相电传输给电机；
4、三相电全部送到电机内部，电机才会转动；
二、表示电路反位表示
1、蓝色的线为从变压器4端子出来给二极管传输电；
2、黄色的线为从变压器3端子出来给二极管传输电；
3、二极管接受到电后，对交流电进行整流处理，分别从二极管的正负两端将整流的直流电送给反位表示继电器。
图中用绿色线和红色线表示的。
三、道岔由反位向定位扳动
启动电路图
1、蓝色线表示C相电传输给电机；
2、红色线表示B相电传输给电机；
3、绿色线表示A相电传输给电机；
4、三相电全部送到电机内部，电机才会转动；
四、定位表示电路图
1、首先变压器3、4端子给二极管送电，分别用蓝线和绿线表示；
2、二极管将传输来的电进行整流处理，将交流电整流为直流电输出给继电器；分别用红线和黄色线表示；。
道岔表示电路讲解
DBJ和室外的二极管Байду номын сангаас电阻R2构成并联电路， 且在DBJ两端既能测得交流电压，也有直流电压； 一旦室外二极管损坏，则DBJ两端只有交流电压， 且交流电压值增大。
控制台发出FC命令后，继电器相继动作。由道岔启动电路可得， 当1DQJ吸起，DBJ落下，同时使得1DQJF吸起；1DQJF吸起后，沟通 2DQJ的转极电路使其转极；当2DQJ转极后，三相电源接通，BHJ吸起， 构成1DQJ自闭电路。
K：安全开关锁
W1-W2：电机A相输入
U1-U2：电机B相输入
V1-V2：电机C相输入
道岔定位表示的电路构成
道岔定位表示电路中，室外转辙机第1、第3 结点组闭合，室内1DQJ、1DQJF落下，2DQJ吸起。
蓝色方框线路是室内电源经过室外二极管整 流产生直流电流的电路；红色方框线路是DBJ接 入整流电路，构成DBJ吸起。
其中K开关就是转辙机内部的安全开关锁。
上图状态为转辙机刚刚接通电源且电机没开始转动的时刻。
定位转到反位过程中，第1、第4结点组闭合，第2、第3结点组断开， 因此节点43-44、41-42、45-46闭合，节点33-34、35-36断开。
当道岔转换到反位并且锁闭后，第2、第4结点组闭合，第1、第3结点 组断开，因此接点23-24、25-26闭合，接点11-12、13-14、15-16断开，三 相电断开。
FBJ和室外的二极管和电阻R2构成并联 电路，且在FBJ两端既能测得交流电压，也 有直流电压；一旦室外二极管损坏，则FBJ 两端只有交流电压，且交流电压值增大。
道岔定位时，开闭器（速动开关组）的第1、第3结点组接通； 道岔反位时，开闭器的第2、第4结点组接通。
铁路信 交流道岔控制电路原理说明全解
名称 定位操纵继电器 反位操纵继电器 第一道岔启动继电器 第二道岔启动继电器 第一道岔启动复示继电器 保护继电器 定位表示继电器 反位表示继电器 断相保护器 表示变压器
启动电路图：
道岔启动电路原理说明
以定位操纵为例，联锁发出定位操纵指令后，DCJ 吸起、YCJ吸起，1DQJ的3—4线圈通过DCJ的前接点、 2DQJ的反位接点和YCJ的前接点得电，随后缓吸 （见上图中红色粗线）。1DQJ吸起后，2DQJ的3—4 线圈通过DCJ的前接点、1DQJ的前接点得电，随后 转极到定位接点闭合（见上图中绿色粗线）。2DQJ 定位接点闭合后，1DQJ的3—4线圈电路被切断，为 下一次道岔动作做好准备。BHJ在1DQJ的缓放时间 内吸起， 1DQJ的1—2线圈通过BHJ的前接点构成自 闭电路（见上图中黄色粗线）。1DQJ的缓放时间长 度与3—4线圈充磁的时间成正比。
表示电路经过了电机的3个线圈，检查了线圈的完 整性。
表示电路原理
假设变压器二次侧4正3负，当正弦交流电源正半波时， DBJ励磁 吸起，与DBJ线圈并联的另一条支路，因整流二极管反向截止，故 电流基本为零；当正弦交流电源负半波时，在DBJ和整流堆这两条 支路中，由于这时整流堆呈正向导通状态，其改支路的阻抗要比 DBJ支路阻抗小得多，电流绝大部分经整流堆支路中流过，由于 DBJ线圈的感抗足够大，且具有一定的电流迟缓作用，因而DBJ能 保持在吸起状态。
交流道岔控制电路按道岔牵引点数量分 为单机控制电路和多机控制电路。
详解
启动电路中1DQJ的3—4线圈部分，由直流道岔控制电 路演变而来。 1DQJ的1—2线圈不同于直流道岔控制 电路直接串接在转辙机电机的动作电路中，而是与其 他继电逻辑条件一起构成1DQJ的自闭电路。
动作电路是经由AC380供电的三相五线制电路。三相 电源通过断相保护器接入电路。
道岔控制电路
④ X1线——定位用控制线和表示线。（向定位转时用）
X2线——反位用控制线和表示线。 X1线 X3线——表示专用回线。 X4线——控制专用回线。 X2线
练习：
道岔原在反位：则有已知条件
？
现需完成：由反位转向定位
①1DQJ的励磁电路 ②2DQJ转极电路 ③电机供电电路：（既1DQJ的自闭电路） ④当道岔转换至反位后：
1DQJ↓→表示电路工作 启动电路 1DQJ↑
表示电路
1DQJ↓
⑥表示电路用2DQJ保证只有一个表示继电器吸起， 且检查表示继电器与实际位置的一致性。
定型图纸位1、3定位，若实际中为2、4定位，则X1、X2互换同时将Z反向即可。
道岔控制电路动作规律：
表示电路停止工作→DBJ ↓ 、FBJ↓ 1DQJ↑→ 启动电路开始工作→2DQJ转极→电机转动（ 及1DQJ♂）转换道岔 → →道岔尖轨密贴 →电机停转及1DQJ↓
检查了二个动接点块的完整性
在FBJ中检查了44-43、24-23、22-21接点组。
③当挤岔时 a、检查柱被顶起，断开自动开闭器表示接点，切断表示电路。 b、移位接触器被顶起，03-04或01-02断开，切断表示电路。
ห้องสมุดไป่ตู้
③当挤岔时 a、检查柱被顶起，断开自动开闭器表示接点，切断表示电路。 b、移位接触器被顶起，03-04或01-02断开，切断表示电路。
自动开闭器四排静接点
自动开闭器四排静接点
自动开闭器两排动接点
自动开闭器两排动接点
（三）、动作原理 1DQJ：检查联锁条件。 2DQJ：控制转换方向，校核道岔位置。
设：道岔原在定位：则有已知条件
1DQJ↓、2DQJ↑（定位吸起）； 自动开闭器第一排接通、第三排接通
道岔（ZYJ7转辙机）的控制电路、启动电路及表示电路解读
道岔（ZYJ7转辙机）的控制电路、启动电路及表⽰电路解读1 ZYJ7电路图2 电路图中名词解释2.1 名词解释名词解释说明1DQJ1道岔启动继电器⽆极加强接点缓放型2DQJ2道岔启动继电器极性保持继电器1DQJF1道岔启动复⽰继电器TJ时间继电器DBJ定位表⽰继电器DBJ吸起，FBJ落下：表⽰定位。
FBJ反位表⽰继电器DBJ落下，FBJ吸起：表⽰反位。
BHJ保护继电器三相电源送电，BHJ吸起，不送电的时候落下。
DCJ定位操作继电器FCJ反位操作继电器DBQ断相保护器DBQ检查流过的三相电流值正常且平衡后，输出DC24V使BHJ吸起。
KZ控制正极KF控制负极2.2 ⾃动开闭器⾃动开闭器如下图所⽰，其中1、2、3、4是静接点；A、B是动接点。
定位时，A/B接点与1/3接点相连；反位时，A/B接点与2/4接点相连。
电路图中的⾃动开闭器如下图所⽰。
2.3 DBQ（断相保护器）与BHJ（保护继电器）DBQ与BHJ的电路原理图如下图所⽰。
当三相电流不平衡或者缺相时，BHJ落下，断开三相电机的供电回路，从⽽保护三相电机不被烧毁。
疑问：为什么三相不平衡或缺相时，BHJ就不能励磁呢？3 控制电路下图为操作台⽰意图。
道岔处于定位时的启动电路如下图所⽰。
其中DGJ为道岔轨道继电器，当轨道区段空闲时，DGJ吸起。
当按下反位操作按钮后，FCJ吸起。
通电回路如下图所⽰。
这时，1DQJ（1道岔启动继电器）通电后吸起。
使得1DQJF（1道岔启动复⽰继电器）也通电吸起，如下图所⽰。
当1DQJF吸起后，2DQJ（2道岔启动继电器）线圈也会通电，启动电路开启，如下图所⽰。
启动电路开启后，三相电源送电，使得BHJ（保护继电器）线圈通电励磁，这时控制电路会形成⼀个⾃闭电路，如下图紫⾊回路所⽰。
当道岔由定位转动到反位后，BHJ失磁，⾃闭电路⽆法构成回路，造成1DQJ失磁。
1DQJ失磁后，⾃闭回路中的1DQJ的接点断开，造成1DQJF失磁。
道岔控制电路、表示电路
• ⑤第二道岔启动继电器2DQJ第4组接点是1DQJ线圈励 磁电路的电路区分条件，用来区分道岔由定位向反位 转换，还是由反位向定位转换，用其极性接点分别接 通1DQJ线圈向反位转换或定位转换的励磁电路
• 1DQJ吸起后使2DQJ转极，接通1DQJ线圈的自闭电路，使电动机转 动。单独操纵道岔时，启动电路动作与进路操纵动作基本相同，只 不过负电源是条件电源KF-ZDJ或KF-ZFJ，并由AJ将其接入1DQJ和 2DQJ的电路中。
在1DQJ线圈励磁电路中接有以下联锁条件：
• ①单独操纵道岔按钮CA。在维修电动转辙机或轨道电路区段故障时， 拉出该按钮，断开道岔启动电路，对道岔实行单独锁闭。
• （6）道岔转换完毕应能自动断开启动电路。
41
31
21
11
42
32
22
12
43
33
23
13
44
34
24
14
自动开闭器动作示意图
反操 定操
定表 反表
道岔控制分为进路操纵和单独操纵两种方式。进路操纵是通过办理进路，使选岔 网路中的DCJ或FCJ吸起，接通道岔启动电路，转换道岔至规定位置。单独操纵 是按下道岔按钮CA，同时按下本咽喉道岔总定位按钮ZDA或道岔总反位按钮ZFA， 接通道岔启动电路，转换道岔至规定位置。四线制单动道岔控制电路如图所示。 道岔启动电路采用分级控制方式，由第一道岔启动继电器1DQJ检查联锁条件；
锡林 浩特 电务 段职 教科
单动道岔控制电路
道岔启动电路
区段锁闭 进路锁闭 一动动到底 故障停转 能操回原位 到底自断
铁路信号课件 第十一章__道岔控制电路
道岔转换至反位后自动开闭器11-12接点断 开，接通21-22接点，断开电机电路，电机 停转。1DQJ落下。
若因故要求道岔向回转，（单独操纵）按 下 CA→CAJ↑ ， 同 时 按 下 ZDA→ZDJ↑→KF-ZDJ 有 电 使 1DQJ↑→2DQJ转极定位吸起→1DQJ自闭 →接通X1线→电机有电，电动转辙机又转 回原位（定位）。
3、1DQJ的1-2线圈电阻很小（0。44）， 与电机串联，只有道岔转换时电机中有 大电流通过，1DQJ才能保持吸起，若有 某处接触不良，电流减少，1DQJ↓切断 启动电路，且不会自动接通，实现（4）。
4、为了实现（5） （1）转换开始时，自动开闭器接点首先分开， 接通向回转的电路，2DQJ的第四组接的接点 准备好1DQJ的励磁电路。
（2）CAJ接在FCJ或DCJ接点前面，既单 独操纵优于进路操纵。若选进路时发现道 岔 因 故 转 不 到 位 ， 可 先 按 下 ZQA 时 KZZQJ-H 无 电 ， FCJ↓ 或 DCJ↓ ， 然 后 用 单 独 操纵方式将道岔转回来。
（3）为防止道岔因尖轨障碍空转，电流增大， 将保险烧坏，则往回转转不回来，故在副 电源处分设定位保险RD1和反位保险RD2， 保证一处保险烧断后，电机仍能转回来。
（3）2DQJ的第一组接点、第二组接点都 要经过大电流，需用加强型接点。1DQJ 的第一组接点、第二组接点都要经过大电 流，需用加强型接点。因此1DQJ、2DQJ 都采用加强型继电器。
（4）X1线—定位用控制线和表示线 X2线—反位用控制线和表示线 X3线—表示专用回线 X4线—控制专用回线
思考题：若2、4闭和为定位，电路应怎样改？
5、道岔转换到位，自动开闭器将21-22接 通，将11-12切断，1DQJ落下接通表示 电路，切断启动电路，实现6。
道岔启动电路讲解
TJ时间继电器的功能在于，当道岔转换不到位时， 为防止电机空转烧坏电机，电机空转13s后吸起，断开 1DQJ的自闭电路；1DQJ落下，则由道岔表示电路原 理可得，三相电电路断开，电机停止转动。
道岔位于定位时的启动电路图
1DQJ: 2DQJ:
一道岔启动继电器 二道岔启动继电器
1DQJF: 一道岔启动复示Βιβλιοθήκη 电器BHJ:TJ:
保护继电器
时间继电器
YCJ:允许操动继电器 DGJ:道岔轨道继电器（只在车场 上有） DCJ:定位操动继电器 FCJ:反位操动继电器 DBJ:定位表示继电器 FBJ:反位表示继电器
由道岔表示电路可知，当道岔转换到位并锁闭时， 三相电源送电断开，所以BHJ落下；BHJ落下导致 1DQJ的自闭电路断开，1DQJ落下，从而使1DQJF 落下，同时FBJ吸起。
道岔定位转到反位时，道岔启动电路继电器的动作过程总结如下：
YCJ 1DQJ 1DQJF 2DQJ转极 三相电送电 BHJ FCJ 1DQJ自闭 道岔转换到位 BHJ 1DQJ 1DQJF FBJ
道岔启动电路中，先看DGJ是否吸起，DGJ吸起说明轨 道空闲，可以扳动道岔； 控制台发出道岔反位扳动命令后，YCJ、FCJ同时吸起， 从而构成1DQJ电源电路，1DQJ吸起
1DQJ吸起，构成1DQJF电源电路，1DQJF吸起； 1DQJF吸起，构成2DQJ电源回路，2DQJ转极
2DQJ转极后，在道岔表示电路里，三相电源送电， 从而使得BHJ吸起，从而构成1DQJ的自闭电路。 BHJ吸起条件：转辙机的三相电源送电，使得电动 机转动。
四线制道岔控制电路(启动电路跑图、表示电路跑图)
信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。
一、道岔启动电路：1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。
此种锁闭的作用叫做区段锁闭。
（2）进路在锁闭状态时，进路上的道岔，都不应再转换。
此种锁闭的作用叫做进路锁闭。
（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段,则应保证转辙机能继续转换到底,不要受上列（1）的限制而停转。
（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良,以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。
（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置,都可随时用手动操纵方法使它向回转.（6）道岔转换完毕，应自动切断电动机的电路.2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。
（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。
（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。
选岔网络按照选路的要求,选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位。
全进路上的道岔按进路要求一次排出。
(3)为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。
单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位,则同时按下道岔总定位按钮ZFA，接通道岔控制电路使该道岔转向反位.进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。
3、道岔启动电路的工作原理:道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器1DQJ检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器2DQJ控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔.（1）按进路方式动作的道岔启动电路：图示电路道岔在定位状态，当选路将该道岔选至反位时，FCJ励磁吸起检查进路解锁后,由FCJ第六组前接点将1DQJ的3—4线圈励磁电路接通，其励磁电路为：KZ-CA61—63-SJ81—82—1DQJ3—4—2DQJ141-142—CAJ11—13-FCJ61—62-KF1DQJ励磁后，用其前接点构成2DQJ的转极，转极后用2DQJ第四组接点切断1DQJ 的励磁电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道岔启动电路及表示电路说明1、道岔表示电路的技术条件1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器DBJ和道岔反位继电器FBJ。
2．当室外联系线路发生混线或混入其他电源时，必须保证不致使DBJ或FBJ错误吸起。
3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证DBJ或FBJ失磁落下，因此必须使用安全型继电器。
2、四线制道岔控制电路（一）道岔启动电路现行的道岔控制电路采用四线制控制电路，通过三级电路完成对道岔转换的控制，如图四线制道岔控制电路图第一级控制电路是lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。
人工操纵道岔[选路时DCJ(定位操纵继电器)↑或FCJ(反位操纵继电器)↑，单操时KF- ZDJ有电、AJ(按钮继电器)↑或KF-ZFJ有电、AJ↑]时，lDQJ3_4线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。
第二级控制电路是2DQJ的转极电路，确定道岔的转换方向（向定位转还是向反位转）。
1DQJ↑后使2DQJ转极。
第三级控制电路是1DQJ1一2线圈自闭电路。
接通并随时检查电动机动作电路是否正常。
1DQJ↑、2DQJ转极接通道岔动作电路：1DQJ检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。
（二）道岔表示电路电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了4μF电容器起滤波作用。
3、六线制直流双电动转辙机控制电路当轨道线路采用12号60 kg/m AT道岔时，一台转辙机已经适应不了转换力和牵引力的要求。
所以，要采用双机牵引，在双机牵引道岔方式中，一般ZD6-E型转辙机使用在第一牵引点，而ZD6-J型转辙机则用在第二牵引点。
直流双电动转辙机控制电路一般采用六线制，控制电路如下图所示。
（一）六线制直流双电动转辙机控制电路的特点该电路与直流单动转辙机控制电路原理基本相同，但它有以下特点：(1)双电动转辙机牵引中，设在第一牵引点的电动转辙机称为主机。
设在第二牵引点的电动转辙机称为副机。
在控制电路中，主机和副机并联运行，同步动作，但动程不同，当尖轨与基本轨密贴后，两机同时锁闭道岔。
(2)由于2DQJ继电器接点不够用，故增加第二道岔启动继电器复示继电器2DQJF，其型号与2DQJ相同，目的是使主机和副机同步动作。
使用中将2DQJF的第一组和第二组极性接点并联后从室内经分线盘引向室外电动转辙机，作为主机和副机的启动电路和表示电路的公用线。
(3)直流双电动转辙机表示电路室内部分共用，室外部分经主机和副机的自动开闭器表示接点串联，检查两台电动转辙机同步动作，并经过设在副机内的二极管Z整流后，使DBJ 或FBJ励磁，给出道岔位置的正确表示。
（二）六线制直流双电动转辙机控制电路六条线分工的使用Xl线为道岔由反位向定位转动的主机转辙机启动和道岔定位表示用合线；X2线为道岔由定位向反位转动的主机转辙机启动和道岔反位表示用合线；X3线为道岔表示的共用线；X4线为道岔启动的共用线；X5线为道岔由反位向定位转动的副机转辙机启动专用线；X6线为道岔由定位向反位转动的副机转辙机启动专用线。
（三）道岔启动电路（以道岔由定位向反位转动为例）当操纵道岔由定位向反位转时道岔启动电路为：首先1DQJ吸起，使2DQJ转极，2DQJ 转极后，使2DQJF的第一和第二组接点同时向两台转辙机送出启动电流，使两台转辙机同时动作。
转辙机同时启动的电路有两条：一条为：DZ220 -RD3 -lDQJl_2线圈 -lDQJ12_11-2DQJF121_123 -X6-副机转辙机接点11_12-电机线圈2-3-4-安全接点05-06-X4线-lDQJ21_22-2DQJ121-123 –RD2 -DF220。
另一条为：DZ220-RD3 -lDQJl_2线圈- lDQJ 12_11-2DQJ111_113 -X2 -主机转辙机接点11_12-电机线圈2-3-4-安全接点05-06-X4线-lDQJ21_22 -2DQJ121-123 -RD2 -DF220。
（四）道岔表示电路（反位表示电路）FBJ继电器线圈4-BDl-7表示变压器Ⅱ-4-Ⅱ-3-R-X3线一主机转辙机接点44-43-安全接点02-01-主机转辙机接点24-23-副机转辙机接点44-43-安全接点02-01-副机转辙机接点24-23-整流匣Z-副机转辙机接点22-21-主机转辙机接点22-21-11-X2线-2DQJFll3_l11- lDQJ11_13 -2DQJ131_133 -FBJ线圈1。
反位表示继电器吸起。
4、提速道岔控制电路ZYJ7型电液转辙机道岔控制电路1．ZYJ7型电液转辙机室内启动电路电液转辙机室内的启动电路与电动转辙机室内的启动电路所检查的条件基本相同，不同之处是1DQJl_2线圈所接的电路条件有所改变。
下面以按进路操纵方式使道岔由定位向反位转换为例对ZYJ7型电液转辙机室内启动电路加以说明。
电路图见附图1DQJ的励磁电路：KZ-CA61_63-SJ81-82 -lDQJ3_4线圈-2DQJ141_142 -AJ11_13 -FCJ61_62-KF。
1DQJ励磁后，1DQJF随之吸起，其电路为：KZ-lDQJF1_4线圈-TJ33_31-lDQJ32_31-KF。
1DQJ励磁后，其前接点接通2DQJ的转极电路，2DQJ的转极控制条件与1DQJ的吸起条件基本相同，这里2DQJ转极的作用是用来反映操纵意图（即操纵定位还是操纵反位），控制电动机的转动方向，是通过对三相电动机的线圈输入电源换相来实现的。
2DQJ的转极电路是：KZ-lDQJF31_32 -2DQJ2_l线圈- AJl1_13 -FCJ61_62 -KF.由于1DQJ、1DQJF的吸起和2DQJ的转极构成三相交流电动机电路。
A、B、C三相交流电经RD1～RD3进入DBQ，使BHJ吸起，接通lDQJl_2线圈自闭电路。
电动机转换完毕，无电流流经DBQ，BHJ落下，断开1DQJ电路，随之断开1DQJF电路。
ZYJ7型电液转辙机1DQJ 自闭电路与电动转辙机1DQJ自闭电路的最大区别是采用的电源不同，ZYJ7型电液转辙机1DQJ自闭电路电源仍采用KZ、KF（24 V直流控制电源），其自闭电路为：KZ-R3 -lDQJl_2线圈-BHJ32_31 -TJ33_31 -1DQJ32-31 -KF.当操纵道岔由反位向定位转换时，1DQJ吸起，1DQJF吸起使2DQJ转极，构成电液转辙机启动电路。
三相交流电A、B、C经RD1～RD3进入DBQ，分别接通电动机定子绕组，其电路分别是：A相-RDl-DBQll_21-DQJ12-11 -Xl -电动机W绕组B相-RD2-DBQ31_41-1DQJF12_11-2DQJ111_112-X2 -转辙机接点43-44-遮断器开关K - 电动机U绕组C相-RD3-DBQ51_61-lDQJF22_21-2DQJ121_122-X5一转辙机接点41-42-电动机V绕组同理，当操纵道岔由定位向反位转动时，其电路分别是：A相-RDl-DBQ11_21-lDQJ12_11-X1-电动机W绕组B 相-RD2-DBQ31_41-1DQJF12_11-2DQJ111_113-X4一转辙机接点11-12-电动机V 绕组C 相-RD3-DBQ51_61-1DQJF22_21-2DQJ121_123-X3一转辙机接点13-14-遮断器开关K-电动机U 绕组在ZYJ7型电液转辙机1DQJ1_2线圈的自闭电路中，还并联了TJ （停止继电器）、1DQJF ，串接了BHJ （保护继电器）接点和R3电阻，其作用分别是：(1) 1DQJl_2线圈回路中并联了TJ （停止继电器），该继电器为JSBXC-850型时间继电器，它从1DQJ 吸起后，从1DQJ 第三组前接点接通电源后开始计时，经30 s 后吸起，用30 s 的延时吸起时间足可以保证双动或三动道岔都能转换到规定的位置，然后再切断1DQJ 的自闭电路和1DQJF 的励磁电路，目的是防止道岔遇到卡阻转换不到位，使电动机工作时间过长而烧坏。
(2) 1DQJl_2线圈回路中还并联了1DQJF 继电器，目的是考虑接点组的运用，它的吸起与落下与1DQJ 是同步的。
(3) DBQ(断相保护器)的作用是：当控制电源中有任一相发生断相，或三相电源不平衡， 或室外负载不平衡时，BHJ 落下，切断1DQJ 自闭电路，使1DQJ 落下，切断其余两相电源，以保证电动机不被烧毁。
DBQ 原理图如图所示，断相保护器的内部电路如下图所示：112131415161由三个电流互感器和一个整流桥组成。
三个互感器的一次侧分别串在三相电路当中，二次侧首尾相连，再接以整流桥。
互感器工作在饱和状态，当三相电流通过时，互感器二次侧除基波外还有其他谐波分量。
由于三相基波相位差为120。
，基波分量UAl+UBl+UC1=O ，其谐波UA3 +UB3 +UC3=3UA3。
由3UA3经过桥式整流输出直流，使BHJ 继电器吸起，以保持1DQJ 吸起。
若在三相交流电通电过程中出现断相（例如断A 相），此时电机缺相运行极易烧毁电机。
此时，由于有电的两相电流矢量和为零，即IB+IC =0亦即IB=-IC两个互感器次级线圈对向接通，电压之和为零，道岔监督保护器失去直流输出，使BHJ 断电释放，用其接点切断1DQJ 保留电路，停止三相供电。
电路设计的道岔监督保护器技术要求如下：①额定电源电压：50 Hz 380 V ；②输出电压：当初级回路电流在1.5～3 A 变化时，U=15～22 V ；任意切断一相时，U≤ 0.5 V 。
(4)在lDQJl_2线圈自闭电路中串接了27Ω/25 W 的电阻，作用是防止电流过大时烧损继电器。
2．ZYJ7型电液转辙机室外启动电路ZYJ7型电液转辙机室外的启动是通过Xl、X2、X3、X4、X5来完成的，由定位向反位启动由Xl、X3、X4完成；由反位向定位启动由Xl、X2、X5来完成。
下面以第1、3排端子定位闭合，从定位向反位操纵为例，看室外启动电路是如何构成的，电缆盒(H224)Xl线-W（电动机绕组1）；X3线-13_14 -安全接点K-U（电动机绕组2）；X4线-11_12-V(电动机绕组3)。
此时一动电动机绕组W、U、V同时接通了三相电源，便开始转动，启动转辙机向反位转换。
