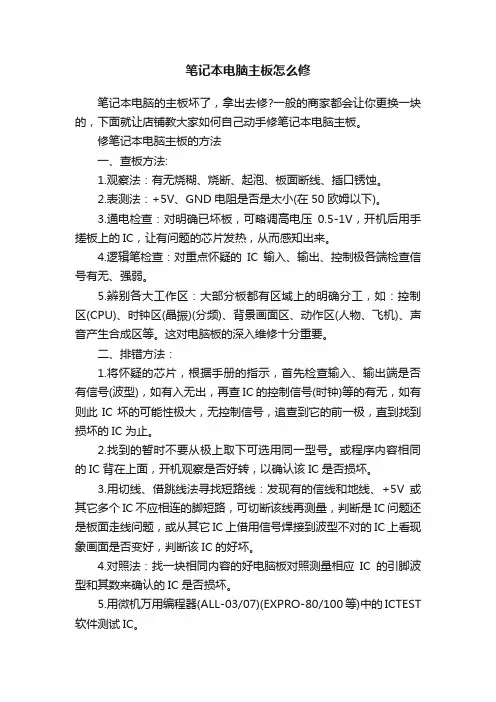

笔记本电脑主板怎么修笔记本电脑的主板坏了，拿出去修?一般的商家都会让你更换一块的，下面就让店铺教大家如何自己动手修笔记本电脑主板。
修笔记本电脑主板的方法一、查板方法:1.观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。
2.表测法：+5V、GND电阻是否是太小(在50欧姆以下)。
3.通电检查：对明确已坏板，可略调高电压0.5-1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。
4.逻辑笔检查：对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。
5.辨别各大工作区：大部分板都有区域上的明确分工，如：控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。
这对电脑板的深入维修十分重要。
二、排错方法：1.将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号(波型)，如有入无出，再查IC的控制信号(时钟)等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。
2.找到的暂时不要从极上取下可选用同一型号。
或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。
3.用切线、借跳线法寻找短路线：发现有的信线和地线、+5V或其它多个IC不应相连的脚短路，可切断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好，判断该IC的好坏。
4.对照法：找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。
5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST 软件测试IC。
三、电脑芯片拆卸方法：1.剪脚法：不伤板，不能再生利用。
2.拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC(易伤板，但可保全测试IC)。
3.烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC(不易掌握)。
电脑的主板工作原理
电脑的主板工作原理
电脑主板是电子计算机的核心部件，其工作原理涉及到电路设计、信号传输和数据处理等多个方面。
下面将分别介绍它们的工作原理。
1. 电路设计：主板上的电路设计是为了提供各个组件之间的电气连接和数据传输。
主板上通常包括中央处理器(CPU)插槽、
内存插槽、扩展插槽、硬盘接口和电源接口等。
每个插槽和接口都有特定的电路设计，以满足相应组件的工作需求。
2. 信号传输：主板上的信号传输是指不同组件之间的数据和信号传递。
主板上通过导线、电路板线路和连接头等方式，将不同组件之间的信号传输进行连接。
例如，CPU与内存之间的
数据传输需要通过主板上的数据线路进行。
3. 数据处理：主板上的电路设计和信号传输主要是为了实现数据处理。
数据处理主要是由CPU来完成的，它负责对输入的
数据进行处理和运算，然后将结果传输到其他组件上。
主板上的其他组件，如显卡、声卡和网卡等，也会参与到数据处理中。
总之，电脑主板的工作原理是通过电路设计实现各个组件之间的电气连接和信号传输，然后利用CPU进行数据处理和运算。
这样，各个组件之间的协作和配合，才能使电脑系统正常工作。
笔记本维修常用电路知识

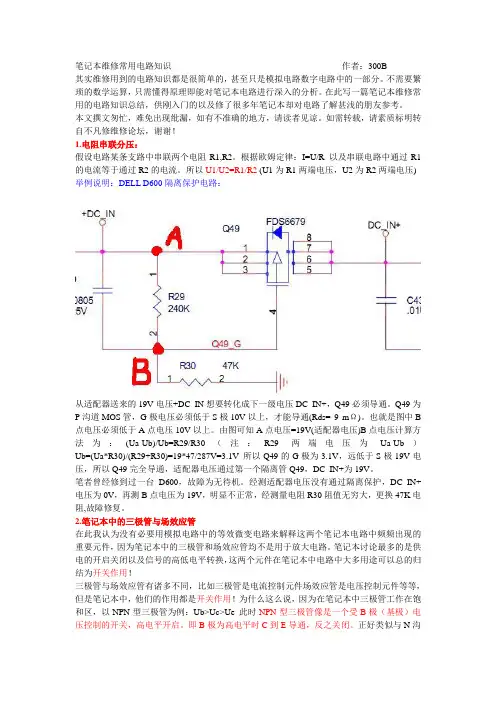

笔记本维修常用电路知识作者：300B其实维修用到的电路知识都是很简单的，甚至只是模拟电路数字电路中的一部分。
不需要繁琐的数学运算，只需懂得原理即能对笔记本电路进行深入的分析。
在此写一篇笔记本维修常用的电路知识总结，供刚入门的以及修了很多年笔记本却对电路了解甚浅的朋友参考。
本文撰文匆忙，难免出现纰漏，如有不准确的地方，请读者见谅。
如需转载，请素质标明转自不凡修维修论坛，谢谢！1.电阻串联分压：假设电路某条支路中串联两个电阻R1,R2。
根据欧姆定律：I=U/R 以及串联电路中通过R1的电流等于通过R2的电流。
所以U1/U2=R1/R2 (U1为R1两端电压，U2为R2两端电压) 举例说明：DELL D600隔离保护电路：从适配器送来的19V电压+DC_IN想要转化成下一级电压DC_IN+，Q49必须导通。
Q49为P沟道MOS管，G极电压必须低于S极10V以上，才能导通(Rds= 9 mΩ)。
也就是图中B 点电压必须低于A点电压10V以上。
由图可知A点电压=19V(适配器电压)B点电压计算方法为：(Ua-Ub)/Ub=R29/R30（注：R29两端电压为Ua-Ub）Ub=(Ua*R30)/(R29+R30)=19*47/287V=3.1V 所以Q49的G极为3.1V，远低于S极19V电压，所以Q49完全导通，适配器电压通过第一个隔离管Q49，DC_IN+为19V。
笔者曾经修到过一台D600，故障为无待机。
经测适配器电压没有通过隔离保护，DC_IN+电压为0V，再测B点电压为19V，明显不正常，经测量电阻R30阻值无穷大，更换47K电阻,故障修复。
2.笔记本中的三极管与场效应管在此我认为没有必要用模拟电路中的等效微变电路来解释这两个笔记本电路中频频出现的重要元件，因为笔记本中的三极管和场效应管均不是用于放大电路。
笔记本讨论最多的是供电的开启关闭以及信号的高低电平转换，这两个元件在笔记本中电路中大多用途可以总的归结为开关作用！三极管与场效应管有诸多不同，比如三极管是电流控制元件场效应管是电压控制元件等等，但是笔记本中，他们的作用都是开关作用！为什么这么说，因为在笔记本中三极管工作在饱和区，以NPN型三极管为例：Ub>Uc>Ue 此时NPN型三极管像是一个受B极（基极）电压控制的开关，高电平开启。
电脑笔记本主板工作原理
电脑笔记本主板工作原理电脑笔记本主板是一块集成电路板，承载着连接各种硬件设备和组件的功能。
它作为计算机的核心，主要负责数据传输、能源供应和协调各种硬件设备的工作。
以下是电脑笔记本主板的工作原理：1. 中央处理器（CPU）：主板上的CPU插座用于连接CPU。
CPU是计算机的大脑，它执行计算机的指令和运算。
主板通过提供电源和数据传输线路，使CPU能够正常工作。
2. 芯片组：芯片组是主板上的一组芯片，包括北桥和南桥。
北桥负责连接CPU、内存和显卡，南桥则负责连接硬盘、USB接口、音频接口等外设。
芯片组通过提供数据传输和控制信号，协调各个硬件设备之间的工作。
3. 内存插槽：主板上的内存插槽用于连接内存条。
内存是计算机用来存储数据和程序的地方，它通过与CPU的数据传输和缓存协作，提高计算机的运行速度和效率。
4. 扩展插槽：主板上的扩展插槽用于连接其他硬件设备，如显卡、声卡、网卡等。
这些插槽通过电源和数据传输线路提供给这些设备所需的电力和信号，并与CPU和内存进行数据交换。
5. 电源接口：主板上的电源接口连接电源供应器，将电源传输给各个硬件设备，为它们提供所需的电力。
6. BIOS芯片：主板上的BIOS芯片负责启动计算机和进行硬件初始化。
它保存着计算机启动时需要的信息和程序，并提供一种接口，使操作系统能够与硬件设备进行通信。
7. 数据线路：主板上密布着各种数据线路，用于传输数据和信号。
这些线路连接CPU、存储器、硬盘、显示器等各个硬件设备，实现它们之间的数据交换和传输。
总之，电脑笔记本主板通过提供电源和数据线路，协调各个硬件设备之间的工作，使计算机能够正常运行。
它承载了连接、传输和控制各种硬件设备的功能，是计算机系统中不可或缺的一部分。
ASUS笔记本开机电路分析
03
ASUS笔记本开机电路的工作流程
电源电路的工作流程
总结词：提供电能
详细描述：电源电路是开机电路中的核心部分，主要负责将外部电源提供的电能 进行转换和调节，为整个开机电路提供稳定、可靠的电能。电源电路通常包括输 入电路、变压器电路和输出电路等部分。
因电源问题导致的开机失败。
加强电路保护
增加过流保护、过压保护等电路 保护措施，防止电流过大或电压 不稳对开机电路造成损坏。
优化启动程序
精简不必要的启动程序，缩短 启动时间，提高开机成功率。
定期维护与清洁
定期对笔记本进行维护和清洁 ，确保散热良好，避免因过热
导致开机失败。
优化开机电路的设计方案
01
02
检查开机按键是否正常，按下 开机键时是否有电压变化。
检查过热保护电路是否正常， 使用温度检测仪检测笔记本温 度。
检查显示电路是否正常，使用 示波器检测显示信号。
开机电路维修步骤及注意事项
确保电源适配器输出 电压正常，否则应更 换电源适配器。
检查开机按键是否正 常，如有问题应更换 按键。
检查过热保护电路是 否正常，如有问题应 修复或更换相关元件。
触发电路
触发电路是ASUS笔记本开 机电路中的重要组成部分， 主要负责提供开机触发信号 ，启动整个开机流程。
触发电路通常由开关按键、 上盖开关、插拔开关等组成 ，它们的作用是检测用户是 否进行了开机操作或插拔设 备等操作。
当用户按下开关按键或打开 上盖时，触发电路会接收到 相应的信号，并通过一系列 的信号传递和处理，最终启 动开机流程。
电脑主板电路工作原理

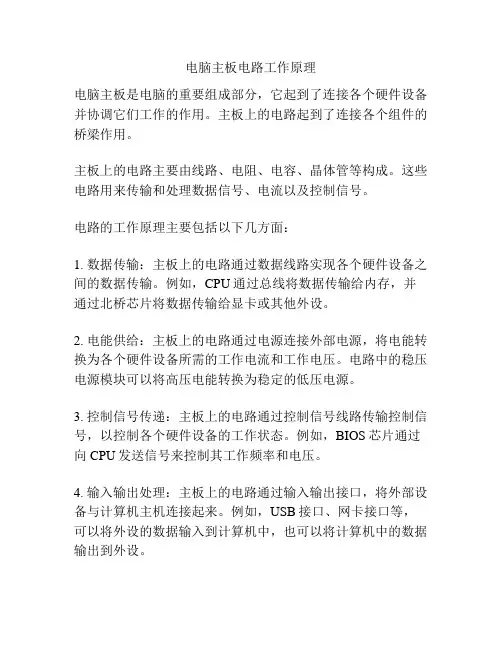

电脑主板电路工作原理
电脑主板是电脑的重要组成部分，它起到了连接各个硬件设备并协调它们工作的作用。
主板上的电路起到了连接各个组件的桥梁作用。
主板上的电路主要由线路、电阻、电容、晶体管等构成。
这些电路用来传输和处理数据信号、电流以及控制信号。
电路的工作原理主要包括以下几方面：
1. 数据传输：主板上的电路通过数据线路实现各个硬件设备之间的数据传输。
例如，CPU通过总线将数据传输给内存，并通过北桥芯片将数据传输给显卡或其他外设。
2. 电能供给：主板上的电路通过电源连接外部电源，将电能转换为各个硬件设备所需的工作电流和工作电压。
电路中的稳压电源模块可以将高压电能转换为稳定的低压电源。
3. 控制信号传递：主板上的电路通过控制信号线路传输控制信号，以控制各个硬件设备的工作状态。
例如，BIOS芯片通过向CPU发送信号来控制其工作频率和电压。
4. 输入输出处理：主板上的电路通过输入输出接口，将外部设备与计算机主机连接起来。
例如，USB接口、网卡接口等，可以将外设的数据输入到计算机中，也可以将计算机中的数据输出到外设。
总之，电脑主板上的电路通过数据传输、电能供给、控制信号传递和输入输出处理等方式，实现各个硬件设备之间的协调工作，使得计算机系统能够正常运行。
笔记本的维修经验 工作原理故障检修步骤
5、南桥坏
6、供电 时钟 及周围电路
十七、进系统死机、掉电、重启
1、系统问题重新做系统 死机
2、散热系统问题，散热不好（用一段时间死机或是掉电）
3、内存 死机、掉电、重启)
4、南桥北桥显卡 死机、掉电、重启
5、硬盘
7、CPU本身及座子和供电芯片
8.刷BIOS
4、脏 清洗
5、EC\SB
6、触摸板本身
7、软件:
二十三、南北桥的判断方法)
1、打值卡，打地址线、数据线的三级体制，CPU假负载、带等测试坐，可以测的南北桥的部分线路，内存打值卡可以测的北桥的部分电路，PCI打值卡可以测的南桥的部分电路，来判断那北桥的短路和开路
2、芯片上的电容否是短路和开路（注意，INTEL965以后的芯片组，芯片上的电容不可以在这样判断，还有AMD的很多芯片组也不要用这样的方法，测量背面的电容最为准确）
6、码片安全芯片
十、电流基本正常不显示
1、测量显卡工作条件电压、时钟、开启信号、与NB的通信
2、测量显卡上面和背面的电容，如果短路，则显卡短路，或看显卡是否发烫。
3、刷BIOS。
4、换北桥、显卡、27M晶振是否起振。
5、显存是否短路或是空焊或是损坏
6、CPU 问题 （AMD最多见）
十三、屏显示的问题
1、灯管坏或是灯管老化，灯管两头打火也会导致屏暗
2、高压条坏导致屏暗，或是一闪就灭
3、主板上的屏线及接口以及接口附近的供电电路，电感保险是否有开路
4、LED屏，升压电路在屏上，屏电路也会导致屏暗)
5、显卡问题、高压开启信号 ，可找合适电压连接到控制脚也会导致屏暗
笔记本电脑主板坏了怎么维修
笔记本电脑主板坏了怎么维修学习电脑维修的朋友们肯定要学到主板维修，那么主板坏了应该怎么下手呢?步骤是什么，下面就由店铺跟大家分享笔记本主板电源坏了怎么办吧，欢迎大家来阅读学习。
主板相关介绍：主板(英语：Motherboard,Mainboard，简称Mobo)，又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板。
典型的主板能提供一系列接合点，供处理器、显卡、声效卡、硬盘、存储器、对外设备等设备接合。
它们通常直接插入有关插槽，或用线路连接。
主板上最重要的构成组件是芯片组(Chipset)。
而芯片组通常由北桥和南桥组成，也有些以单片机设计，增强其性能。
这些芯片组为主板提供一个通用平台供不同设备连接，控制不同设备的沟通。
它亦包含对不同扩充插槽的支持，例如处理器、PCI、ISA、AGP，和PCI Express。
芯片组亦为主板提供额外功能，例如集成显核，集成声效卡(也称内置显核和内置声卡)。
一些高价主板也集成红外通讯技术、蓝牙和802.11(Wi-Fi)等功能。
笔记本主板坏了怎么办第一步.首先将Pin 14和15短接，如果ATX电源上的风扇转动，请跳过这一步，看下一条。
如果ATX电源上的风扇没有转动，请用万用表跨接在Pin9的+5SVB端上测量对地Pin15的电压，如果有+5V的电压，那么就有门道了，请看下一条。
如果没有电压，一般请废弃这个电源，因为维修的难度就较大了。
如果还想继续修理请往下看。
+5VSB只要ATX电源板上有供电就有+5VSB待机启动电压输出，没有电压，就是待机启动电源损坏，这部分电路是一个单独的小功率开头变压器电路，类似一个开关电源的手机的充电器电路。
ATX开关电源中，辅助电源电路是维系微机、ATX电源能否正常工作的关键。
其一，辅助电源向微机主板电源监控电路输出+5VSB待机电压，，当主板STR待机时，本单元电路负责给主板的内存供电以维持内存中的信息不丢失。
计算机芯片级维修实训系列之笔记本维修思路及故障案例一
计算机芯片级维修实训系列之笔记本维修思路及故障案例一笔记本维修思路：不开机,不加电、灯不亮、1、无3V5V：后级MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7：3V5V管坏3、南桥4、能待机：刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V：把Bios电池拨下,短路两个引脚1-3秒9、单插适配器不开机,用电池可以开机：电源适配器插入口脱焊10、sonynotbook 公共点电容短路.11、bios空焊引起不触发.12、电源、电源接口、保险、短路、断路、电容、场管、电阻、BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短.二、能开机,灯亮不显示1、外接有显示：屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏.c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A：1.8V/2.5V电压的供电芯片虚焊.F、硬盘,电源等指示灯均正常指示,Bios资料有问题G、触发后电流只有0.36A：南桥短路、电源管理IC、H、诊断卡跑4A：显卡空焊,重作显卡后OKF、跑2E内存：Bios资料有问题、DELL D800,D600,很有可能是南桥不良而引起的3、报警：内存及槽、显卡三、白屏、花屏：屏线接口、屏线、屏、显卡四、串口不能用：串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机.1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电：系统、北桥、南桥、内存、CPU6、散热不好7、0.01A,触发后上电到0.4A后马上掉电：拖内存槽的锡后,故障排除8、开机后不规则死机：更换南桥后OK9、联想E200l开机,出现图标后死机.：将Bios芯片更换10、CPU座空焊.11、屏供电保险损坏.七、暗屏、亮一下暗屏1、高压条2、灯管3、屏线4、主板到屏上的保险5、屏坏八、报错1、8611健盘接口虚焊2、报161,163错CMOS电池3、0188错误：解密4、192报错：风扇5、SONY PCG-661N本本开机后出现PCI中断报错：清空ST2402W芯片里的资料九、网卡无联接网卡接口、网卡蕊片H0022和DA82562ET.十、灯亮一下就灭3421跟34101632进水,清洁后工作正常.十一、不稳定（有时可以开机,有时不行）是时显时不显1、换内存时钟2、焊北桥和显卡3、ADP34214、cpu 未装好5、现PCMCIA卡下面的黑胶布撕掉之后,才发现开机芯片在那里.呵呵.PC87591L芯片.更换之后开机正常.6、PMH4氧化十二、不认硬盘1、硬盘2、硬盘接口3、拖锡硬盘数据线与主板接口座处4、光硬同时认不到：南桥十三、不认光驱1、刷BIOS2、南桥虚焊十四、短路1、ADP3421跟两个ADP3415都有损坏.CPU供电高端场管更换掉.16V电压一高端场管更换掉.DC IN处的保险烧断.十五、蓝屏、重起1、XP系统2、内存条问题3、显卡4、显存5、北桥十六、不能进CMOS和系统1、清CMOS2、COMPAQ X1000无法进入系统：更换硬盘OK十七、背光出现闪动：互换一块高压板故障排除十八、不认网卡：1、网卡芯片损坏2、network card 3.3V and 2.5V voltagethree\三极管audion十九、外接显示正常：保险、屏线接口、屏线、高压条、灯管、屏二十、在移动时死机显卡、南北桥、屏线松二十一、能开机时蓝屏,有时元显示.1、北桥虚焊2、二十二、有主复位、无CPU复位南桥损坏,I/O空焊,bios资料坏二十三、不过内存1、显卡2、内存3、内存槽4、供电5、时钟6、北桥7、南桥8、cpu9、bios10、排阻二十四、南北桥损坏的判断方法南桥的判断：1、测USB的AD线2、量CPU到SB的控制线3、3M短路（5M短为显卡）4、1、MAX1632 MAX1630 MAX1633 MAX1635 MAX1902可以互换2、MAX1321 MAX1634 MAX1901 MAX1904可以互换3、MAX1999 MAX1997可以互换4、SI786 SB3052P MAX786 可以互换5、有些老板子上的MAX786 MAX785这两个是绝对不能互换的.希望大家能记住. MAX1632待机时和开机后各引脚的测量办法此电压以IBM机器的16V适配器的电压为例,但只要采用1632基本都是通用的.待机时：1、测16V是否到了1632的22脚.其外围的高端驱动管的D极也要有16V.2、测21脚有没有5V的待机电压.3当21脚有5V后.1632的25 18脚也有5V4、1632的9脚必须要有2.5V的基准电压.开机后：1、当加电后,28 23 7脚要有高电平.2、芯片的27 24 16 19要有脉冲信号.要用示波器来测.3、1632的11脚要有PG信号.也就是复位信号.也是5V.4、以上条件具备后.1632外围的两个供电电感要有3.3V和5V两组电压.技巧:1\于是从板上面找可以驱动高压条3.3V-5V之间的电压.在主供电上面接一个电阻之后再于开关信号接入之后测试.OK2\在三极管控制级挑起来.把它直接与地接起来.这之后,3.3V电压有了.同时2.5V电压也有了.3\sony 把主板拆下来.先清楚一翻后,把CMOS电池去掉后短接一下.把CPU.内存,电视卡拆一来清洗一翻后不插内容临时装好.开机后跑C1.呵呵.应该OK了.4\将其中的保险,主控芯片.两个场管,一个高压线圈全部都更换后.故障排除5\仔细观察开机芯片部分.看到联想电源管理芯片上面的电源开关引脚电压不正常.顺着向下跑电路,发现这一点与板下面的接接阻值偏大.在板上点的地方有细微的腐蚀变黑,联线后阻值OK.但测试时还是不行.继续在周围找,又找到两个不明显的腐蚀点.继续飞线后测试.机器OK.笔记本电脑故障应急速查笔记本电脑在使用的过程中，难免会出现各种故障。
笔记本主板掉电维修思路
触发电流有跳变，电源指示灯亮几秒后熄灭，待机回到0.01A，可以反复的再次触发，说明不是板子保护，而是有电压没起来！
6， 进BIOS关机，或在系统里安装软件就关机，在系统里不安装软件正常使用，重做南桥，或加焊。
7， 进系统几十分钟左右就掉电，考虑散热外还应当考虑CPU供电和CPU、CPU座
8， 刚进系统进度条就掉电，可能是系统问题或CPU供电问题
9， 待机正常，按开机键跑一会掉电，不能再次触发，须拔电重开才能触发是保护了（有短路或温控）。
10， 每次到系统进度条就断电，排除系统驱动的问题后，首先要考虑北桥（调用显示和内存资源较多），也不排除南桥和其他设备
3， 0.3几A掉电，可能是有电压没出来，如果各路电压瞬间都有，查PG信号。有可能是因为保护隔离电路的MOS管G极没完全导通，而导致公共点电压负载能力不够，而不产生电压。
4， 开机有规律掉电：A：温控（可以通过直接短接CPU温控中的H_THERMDA、H_THERMDC来去保护）B：供电电压不良引起保护(偏高或偏低)C:供电节流保护（测ILIM引脚电压是否正常）
11， 一运行程序就掉电：北桥与CPU外致电流过大，主板负载不起
掉电综述：
A 系统运行中掉电：温控电路（CPU/GPU/EC/SB/IO）、散热
B 触发瞬间掉电：短路过流（电容、MOS管、IC）,用烧机法一开始要低于额定电压。
C 元器件由于虚焊造成的掉电：从信号入手，（电源管理IC、储能电感、电容、）
D PWM电源IC:用示波器测量可疑电压的波形，看是否过压还是欠压。
笔记本基础认识及基础电路维修
笔记本电脑维修基础内容主板框架结构图笔记本电脑主板起主要作用的是CPU、北桥和南桥，它是主板的三大核心元件。
其中CPU相当于是董事长；北桥相当于总经理；南桥相当于经理，三者是密切配合的。
另外，芯片、键盘芯片等相当于科员；硬盘、光驱、键盘和网卡等相当于员工，他们负责完成具体工作。
也可以把CPU比喻为人的大脑；各芯片比喻为人的器官；总线比喻为人的神经，由此可见各芯片及总线的作用和关系十分密切。
主板框架结构示意图笔记本电脑框架结构图如图所示1，不加电，电源灯不亮。
【1】检查电源适配器及电源接口【2】开机按键【3】公共点电压（保护隔离电路）【4】开机电路2，电源灯亮，系统不运行，LCD无显示【1】按下开机按键4秒重启【2】外接CRT【3】更换内存【4】清楚CMOS（放电）【5】更换CPU【6】主板（最小系统法）3，死机，掉电【1】检查散热【2】重装系统【3】CPU滤波电容【4】CPU接口【5】内存或CPU解除【6】主板4，花屏【1】外接CRT【2】更换内存【3】重新安装显卡驱动【4】显卡BGA或更换【5】屏线【6】加焊屏线接口【7】更换LCD5，暗屏（无背景灯光）【1】换屏以确定是否灯光损坏【2】若是，更换灯管【3】高压板【4】高压板供电电路6，无声音【1】检查音量调节【2】重装声卡驱动【3】检查扬声器连接线【4】检查扬声器【5】检查声卡，功放芯片7.键盘问题【1】检查键盘线【2】更换键盘测试【3】检查接口【5】键盘（I/O芯片）8，触摸板问题【1】检查是否连接外置鼠标【2】重装驱动【3】连线及接口【5】触摸板开关与键盘芯片9，USB不工作【1】BIOS设置中是否打开【2】重插USB设备【3】重新安装驱动【4】更换接口【5】检查接口管理芯片【6】南桥BGA或更换10，风扇问题【1】检查风扇连接线【2】开机瞬间查看【3】更换风扇【4】温控芯片11，串，并口不工作【1】BIOS设置中是否打开【2】重新插拔设备【3】重装驱动【4】检查管理芯片【5】南桥BGA或更换12，电池电量识别不正常【1】检查系统电源管理设置【2】电池充放电2次以上【3】更换电池13，驱动问题引起的故障【1】显卡【2】声卡【3】网卡【4】USB15，系统引起故障【1】速度缓慢【2】死机，蓝屏【3】不能正常关机【4】报错1问，故障产生的原因2看，拆机前（外设接口，液晶屏）拆机后看（主板有无氧化发霉，，烧焦，人家焊过的地方）3测量，测量对地阻值（不上电)整个主板各大电感测量电压（上电）主板各大电感电压4代换，CPU，内存，硬盘，光驱，屏都可更换测试5摸，IC是否发烫，温度是否正常，判断有无损坏和工作。
主板电路工作原理
主板电路工作原理
主板电路是计算机的核心组件之一，它承担着连接各种硬件设备，传递数据和控制信号的重要任务。
下面将介绍主板电路的工作原理。
首先，主板电路通过电源供电，提供所需的电能和电压给计算机的各个组件。
电源将交流电转换为直流电，然后通过电源插座连接主板电路。
接下来，主板电路上的中央处理器（CPU）是整个计算机系统的核心。
CPU通过插槽连接到主板电路，并通过总线与其他组件进行通信。
CPU负责解析和执行计算机指令，控制计算机的运行。
除了CPU外，主板电路上还有内存插槽。
内存模块（RAM）被插入到这些插槽中，作为临时存储器使用。
当计算机需要存取数据时，CPU将数据从硬盘等存储设备加载到内存中，并在需要时将数据写回到存储设备。
主板电路还包含了各种扩展插槽，用于插入扩展卡。
扩展卡可以是显卡、声卡、网卡等。
这些扩展卡通过插入插槽和主板电路连接在一起。
扩展卡的主要功能是为计算机提供特定的功能和性能，例如处理图形、发出声音和连接到网络等。
此外，主板电路上还有许多接口和端口，用于连接其他外部设备。
例如，USB接口用于连接鼠标、键盘和其他外部存储设备；音频接口用于连接扬声器和麦克风；以太网接口用于连接
到局域网或互联网。
总的来说，主板电路通过各种电子元件和线路将各个硬件组件连接起来，并充当数据和控制信号的传递者。
它是计算机正常工作的基础，确保各个组件都能协同工作，实现计算机的功能。
笔记本维修思路及上电时序
笔记本维修思路及上电时序笔记本电脑维修思路1、首先查一下，电源适配器有无电压输出，如有，再查生成12V，5V，3.3V的电源供电芯片有没有基准电压和待机电压5V，还有电池充电器有没有供电，CPU供电电路有没有3.3V的供电，有没有基准电压，电源管理芯片这边通过场效应管的高低门驱动器有无供电，具不具备待机，查一下没有有保险电阻有没有坏，还有滤波电容,，有没有坏！2、你这种情况，电池充不满电，但电池又确定是好的，很有可能是以下几种情况，供参考：1.电路提早终止了充电2.场效应管及升压电容损坏3.芯片内部控制参数坏造成，只能是换芯片了如果能放电不能充电，升压电容和场效应管都没坏，也只有换芯片了。
一般芯片是不容易坏的。
3不开机的故障，一看二听三检测。
一、看有没有明显的可见的故障。
如有没有地方烧焦、变形、崩裂等。
闻闻有没有地方有烧焦的糊味。
二、开机听听有没有正常或不正常的声响，从那里发出的。
三、检测在没有专门工具的情况下只能由万用表测测保险电阻是否烧断，有没有明显的短路等。
CPU、内存条是不是接触良好等都可以测测。
注意通电时不能人为短路而造成破坏。
4．显示屏显示不正常，从故障看来有可能是屏或屏线问题：一，检查主板供电上屏是否正常，电压一般为1点几伏，2点几伏，3点几伏。
IBM机因为高压板的供电都是和上液晶屏同一条数据线，所以还有几组为5点几伏，10点伏左右的电压，当然还有0伏则是地线!二，如果有供电，检查屏接囗处，用万用表继续量电压。
电压值如上!如果现在没有电压了就肯定是屏线故障。
换一条屏线或用同一耐压的线挑线一条屏线即可，倘若可以就可以排除故障。
如果还是故障存在的话，屏也有可能有故障了，这样的情况很少，很少同时存在!!!确定到屏的电压正常,现在女生所谓的“男朋友”!!!，则要修屏了。
在屏上有块微处理信号芯片，因为没有电路图，所以不能确定每一个脚的工作电压。
只能用示波器看这块芯片处理之后的波形是否正确，分两部走(一)如果不合，就换块同型号芯片即可。
笔记本电脑维修技术的基本原理与使用教程
笔记本电脑维修技术的基本原理与使用教程随着信息技术的飞速发展，笔记本电脑已经成为人们工作和生活中不可或缺的工具。
然而，随着使用时间的增加，笔记本电脑也会出现各种各样的故障和问题。
本文将介绍笔记本电脑维修技术的基本原理以及常见问题的解决方法，帮助读者了解如何自行维修笔记本电脑。
一、基本原理1.1 硬件原理笔记本电脑的硬件主要包括中央处理器（CPU）、内存（RAM）、硬盘、显示屏、键盘、鼠标、电池等组件。
而维修笔记本电脑的第一步就是了解这些硬件组件的基本工作原理。
首先，中央处理器（CPU）是笔记本电脑的大脑，负责执行计算机指令和处理数据。
内存（RAM）是临时存储器，用于暂时保存计算机程序和数据。
硬盘用于永久存储数据，包括操作系统和用户的文件。
显示屏显示图像和文字，键盘和鼠标用于输入指令和操作。
在维修笔记本电脑时，我们需要了解这些硬件组件之间的联系和工作原理，以便能够准确诊断和修复故障。
1.2 软件原理除了硬件，笔记本电脑的维修还涉及到软件方面的问题。
软件是指安装在笔记本电脑上的各种应用程序和操作系统。
操作系统是控制和管理计算机硬件和软件资源的核心程序，常见的操作系统包括Windows、Mac OS和Linux等。
应用程序是用户使用电脑进行各种操作的软件，如办公软件、游戏和各种工具软件等。
在维修笔记本电脑时，我们需要了解软件的安装、卸载、配置和故障排除等方面的知识，以便能够帮助用户解决软件问题。
二、常见问题及解决方法2.1 电脑无法开机当你按下电源按钮后，电脑没有任何反应时，可能是以下几个原因导致的：首先，检查电源适配器是否正常连接，并且插座是否通电。
如果适配器有损坏或插座没有电，可以更换适配器或者更换插座。
其次，检查电池是否充电，如果电池电量过低也会导致电脑无法开机。
可以尝试使用电源适配器进行供电，或者更换新电池。
最后，如果以上两个因素都没有问题，可能是电脑硬件故障引起的，建议联系专业维修人员进行检修。
深入理解电脑维修技术的原理与工作原理
深入理解电脑维修技术的原理与工作原理电脑维修技术是现代社会中不可或缺的一项技能，掌握电脑维修的原理和工作原理对于维修人员来说至关重要。
本文将深入探讨电脑维修技术的原理和工作原理，以帮助读者更好地理解和应用这一技术。
一、电脑维修原理1.1 电脑硬件的基本组成电脑硬件是构成电脑的物理组件，包括中央处理器（CPU）、内存（RAM）、硬盘、主板、显卡、声卡等。
了解电脑硬件的基本组成对于电脑维修至关重要，只有了解每个组件的功能和相互之间的关系，才能更好地诊断和解决问题。
1.2 电脑故障排除的基本步骤在进行电脑维修时，为了高效地找出问题所在，需要遵循一定的排除步骤。
首先，检查硬件连接是否良好，包括电源线、数据线等。
其次，跟踪错误信息，查看系统日志以定位问题。
然后，通过软件故障诊断工具检测系统问题。
最后，根据问题的具体情况选择相应的维修措施。
1.3 电脑维修技术的实践原理电脑维修技术的实践原理主要包括规范化操作、熟悉电脑硬件、灵活运用故障排除方法等。
规范化操作即按照操作手册或标准作业程序进行操作，保证维修过程的准确性和稳定性。
熟悉电脑硬件是指对各个硬件组件的性能特征、工作原理和常见故障有较深的了解。
灵活运用故障排除方法是指在遇到问题时能够快速准确地找到解决办法，通过各种手段和工具来修复故障。
二、电脑维修工作原理2.1 电脑维修的分类电脑维修可以分为软件维修和硬件维修两大类。
软件维修主要是通过调试系统、清理垃圾文件、修复损坏的文件等方式来解决电脑出现的各种故障。
而硬件维修则是通过更换电脑硬件组件或者修复已损坏的硬件来解决电脑故障。
2.2 电脑维修的步骤电脑维修的步骤包括问题诊断、故障分析、维修方案确定和修复等。
问题诊断是通过观察故障现象、听取用户的描述和运用相应工具进行检测来确定故障的性质和范围。
故障分析是对诊断结果进行分析，找出故障的原因和可能的解决方案。
然后，根据故障分析的结果制定维修方案，并执行具体的修复措施。
电脑维修技术的基本原理与使用教程
电脑维修技术的基本原理与使用教程电脑在现代生活中扮演着重要的角色，然而，由于使用不当或硬件故障等原因，电脑往往会出现各种问题。
本文将介绍电脑维修技术的基本原理，并提供使用教程，以帮助读者解决常见的电脑问题。
一、硬件维修基本原理电脑硬件包括主板、硬盘、内存、显卡等组件。
了解硬件维修基本原理可以帮助我们更好地定位和解决问题。
1. 安全操作在进行电脑维修之前，我们首先要确保自身的安全。
拔下电源插头，使用静电防护手套等工具，避免因身体静电导致损害电脑。
2. 硬件连接电脑内部的各个组件通过电缆和插槽相连接。
当电脑出现故障时，我们可以检查连接是否松动或脱落。
必要时，可以拆卸和重新连接硬件。
3. 硬件更换当某个硬件组件损坏时，需要更换故障部件。
在更换硬件前，我们需要确保新硬件与原有硬件兼容，并且按照正确的方法进行更换。
二、常见问题与维修方法1. 电脑无法启动电脑无法启动可能是由于电源故障、内存问题或主板故障等引起的。
我们可以按照以下步骤进行排查：- 检查电源连接是否松动或脱落；- 重插内存条，确保连接良好；- 检查主板上的指示灯是否正常；- 尝试使用其他电源适配器进行启动。
2. 电脑频繁死机电脑频繁死机通常是由于过热、硬件不稳定或病毒感染等原因引起的。
我们可以采取以下措施解决问题：- 清理电脑内部灰尘，确保散热良好；- 更新或重新安装相关驱动程序；- 安装杀毒软件，扫描并清除病毒。
3. 电脑运行缓慢电脑运行缓慢可能是由于硬盘空间不足、系统垃圾文件过多或电脑感染了广告插件等原因导致的。
我们可以采取以下步骤加快电脑运行速度：- 清理硬盘空间，删除不需要的文件；推荐使用磁盘清理工具或优化软件；- 扫描并清除广告插件；- 关闭不必要的启动项。
三、软件故障排除技巧1. 蓝屏死机蓝屏死机是指电脑突然出现蓝屏并自动重启。
这通常是由于驱动程序问题或硬件兼容性导致的。
解决蓝屏死机问题的方法有：- 更新或重新安装相关驱动程序；- 检查硬件是否与操作系统兼容；- 在蓝屏错误提示中查询相关信息。
笔记本电路基础及维修
笔记本电路基础及维修电子电路基础第一部分电路基本概念一、电压1、直流：用DC表示，电压方向不变、大小不变、由正向负、由高到低的电流被称作直流。
如笔记本电池14-16V，笔记本适配器19V。
都是直流。
2、交流：用AC表示，电压电流大小可变，电流的方向随时间变化而周期变化的电流被称作交流。
***电源主板接口里的白线是-5V，所有电流的方向是由地线（0V）流向白线（-5V）。
***220V的正弦交流电，频率为50HZ，通常被称作市电。
***用电池供电的设备通常都是直流，且用电量比较小。
用电量较大的一般都是交流供电。
图1 交流电的正弦波形图。
交流电的有效值，也被简称为交流电的值 V=220的交流电*根号2≈311V，正负加在一起，有622V 左右的电压。
因此，在元件的代换过程中，要考虑元件的耐压值是否足够。
二、电流主要分为直流和交流。
电流在电路中流动：1、有电压才会有电流。
2、有电压不一定就会有电流，因为电路一定要闭合。
***笔记本的供电回路中，各部分的供电电路都是并连在电池的正极和负极之间的。
三、频率频率是单位时间内周期变化的次数。
用F表示，单位是赫兹（Hz）。
1GHz = 103 MHz = 106 KHz = 109Hz周期是物体工作一次所需的时间。
单位是秒（S）。
1S=103mS=106uS=109nS***市电的频率f=50Hz***CPU的频率在20亿次左右，超级计算机可以达到一千万亿次左右。
四、地线：用GND表示，***笔记本第地线与电池的负极和适配器的负极相连接，与大地不连接。
且只有一个地线，也是所有回路的公共端。
***地线在有些设备中，并不是唯一的，（比如CRT显示器等）也不一定是接地的。
因此，有冷底板和热底板之分。
***地线是所有电压的公共回路，是电压的公共参考点。
我们测量电压时，主要考虑的电压差，地线是否带点并不在考虑范围之内。
五、电路电路主要分为模拟电路和数字电路。
电路中电压或电流的变化，叫做信号。
计算机主板工作原理和维修方法
计算机主板工作原理及维修方法主板一般为矩形电路板，上边安装了构成计算机的主要电路系统，一般有BIOS芯片、I/O 控制芯片、键和面板控制开关接口、指示灯插接件、扩大插槽、主板及插卡的直流电源供电接插件等元件。
下边是对于计算机主板工作原理及维修方法，欢迎阅读参照！一、芯片的功能、作用及性能详细内容：芯片组、南桥、北桥、BIOS芯片、时钟发生器ICRTC 实不时钟、I/O 芯片、串口芯片75232、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D、三极管Q、电源IC 保险F,和电感L、晶振X。
Y 内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKE座T 、USB(CMO，SKB控制器, 集成在南桥或I/O 芯片里面。
二、主板的工作过程和维修原理1 、当ATX电源和接入市电AC220V/50HZ插座上时，ATX电源电路部分，电路开始工作，马上在ATX第9PIN,输出+5V的待命电压，我们称之为+5VSB电压, 同时在第14PIN, 输出 2.8V~5V电压，我们称其为+5VPS-0V开机控制电压。
2 、当按下机箱外power-on 开机按钮或短接{ps-on,pwx-on,pw-sw} 触发排针，主板触发电路马上开始工作，第一将ATX第14PIN,+5VPS-ON电压拉低至0V则ATX电源开始分别输出+3.3V,+5V,-5V,+12V,-12V, 供整机使用。
3 、大概经过50ms--500ms,ATX电源内部电源控制IC，一旦侦测到+3.3V,+5V,-5V,+12V,-12V ，能够安稳输出，就在ATX电源第8PIN，输出一个约5V的电压信号，为PG信号，P G信号是主板上复位reset信号的源泉信号，假如ATX电源侦测到+3.3V,+5V,-5V,+12V,-12V 有对地短路或许漏电状况，则ATX电源马上启动自我保护切断全部供电。
4 、电源调整IC 在供电+12V,-12V 正常的状况下，以及PG信号正常的状况下，电源IC 开始工作，输出两个高频脉冲开关信号去控制一组MOS管导通后为CPU供给核心供电Vcore。
笔记本电脑CPU及相关电路的工作原理_新版笔记本电脑常见故障实修演练_[共9页]
![笔记本电脑CPU及相关电路的工作原理_新版笔记本电脑常见故障实修演练_[共9页]](https://img.taocdn.com/s3/m/8feb6f76284ac850ac024206.png)
及
相
关
电
图 4-18 CPU 与笔记本电脑其他部分的连接关系图
路
的
故
（2）CPU 供电电路的工作原理
障 检
CPU 供电电路主要为 CPU 提供所需的工作电压，保证 CPU 能够正常工作。通常，CPU 修
供电电路有两种形式：一种为单路供电，另一种为两路并联供电。
实 例
第 4 章 65
Hale Waihona Puke 图 4-17 CPU 芯片的内部结构和工作原理
CPU 开始工作后，会先从内存中读取程序指令，通过数据总线和地址总线送入 CPU 中。 程序指令的一部分直接通过总线接口送入指令输入接口，另一部分会经过高速缓冲存储器和 目录区后，再送入指令输入接口。接下来，程序指令会送入指令译码器中进行解读，解读后 的程序指令送入指令输出执行单元，执行单元会根据指令进行相应的控制工作，同时，逻辑 运算单元会对相应的工作进行逻辑运算，并将运算后的控制数据经执行单元传输到控制单元， 并通过控制总线对外部的电路和设备进行控制。
64 新版笔记本电脑常见故障实修演练
4.1.2 笔记本电脑 CPU 及相关电路的工作原理
1．笔记本电脑 CPU 及相关电路的工作原理 笔记本电脑 CPU 及相关电路的工作原理主要可分为 CPU 的控制原理、CPU 供电电路的 工作原理和 CPU 散热风扇的工作原理这几部分。 （1）CPU 的控制原理 CPU 是笔记本电脑的控制核心，对笔记本电脑内的各个电路和部件进行控制。图 4-17 所示为 CPU 芯片的内部结构和工作原理。CPU 是按照特定的程序进行工作的，它的工作程 序存储在内存中。
图 4-18 所示为 CPU 与笔记本电脑其他部分的连接关系。CPU 芯片属于一种智能的逻辑 处理/控制电路，它能够对各种指令进行识别，并运行各种程序对其他电路进行控制。CPU 主 要通过各种总线以及北桥芯片、南桥芯片与其他各电路，如内存、显卡、硬盘、光驱、声卡、 网卡等相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺笔记本维修思路及笔记本主板部分电路工作原理介绍一.显示屏故障：笔记本的显示屏看不到显示屏盖打开 屏背对着阳光 如果能看到东西 屏是好的 说明是灯管坏 不亮 或者屏坏灯管需要：400V-1000V 的供电 高压板对外150或200元 对内就30或50元屏线断了会出现白屏 屏线接触不良会出现屏一闪一闪出竖条等屏线分14针 20针 30针 如果14针屏线没有可以把20针屏线改为14针正常可用进水的笔记本会出现屏有不正常 可能是聚光板的问题二.笔记本主板：保护隔离电路是故障区：若损坏，插上适配器 装上电池 则自动隔离切断电池供电 开不了机系统供电电路出来3个电压3.3v 5v 12v 供给各个电路板供电电路系统供电芯片一般通常见到的是MAX1632芯片通常大部分都可以互换 外引脚两面腿 有的背光灯电路5v 供电是由系统供电电路供给系统供电单元电路常用芯片：A:MAX1632 MAX1635 MAX1631 MAX1634 MAX1904 LTC1628 MAX785w ww .87887.c n2010.06.19 电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺MAX786等键盘芯片 M38857 M38867 M38869 H8/3434 H8/3437 H8/2147 H8/2149 H8/2169 PC87570 PC87591等如果损坏开不了机等其他原因CPU 温度监控芯片 MAX1617 AD1030A AD1020A CM8500等如果损坏风扇一直转或不转等PC 卡芯片 PCIBUS R5C552 R5C476 R5C472等PC 卡供电芯片 TPS2205 TPS2206 TPS2216 TPS2211 TPV2211 M2563A M2564A作用：最早使用目的为扩展内存 现在可连接网卡 猫 光驱 软驱 硬盘 存储卡 CDMA 声卡 传真卡等声卡芯片:ESS19215 4299-JQ 4297A-JQ CS4239-KQ 等有的和台式机主板的声卡一样功放芯片：ESS19805 ACL8810 TPA0202 8552TS 854ZTS BA7786I/O 芯片： pc87371 pc87392 pc87393 pc97338 smsc fdc57n869 fdc37n958 lpc47n267 lpc47n227等串口芯片：MAX3243 AAX213 ADM213 HIN213 SP3243 MCI45583等 充电原理：当电池电压低于内部设定值时，MAX1645内部振荡开机起振工作 23和20脚有高低端脉冲信号输出入推动高低端管工作 16V 输出的充电电压通过L1储能电感R2精密取样电阻 为电池充电另一路经R11 R16组成的电流反馈电路检测到充电电流的大小 控制输出的充电电流稳定 随着电池电压的不断升高经数据线SDA 时钟SCL 把电池电压信息反馈到13 14脚去控制内部振荡电路的振荡工作频率最终控制外部高低端管子的导通时间的长短调整充电电流的大小 另一路SDA SCL 反馈到NQ 南桥到CPU 到BQ 到显卡到液晶屏显示充电状态给用户以提示当电池充满时 经反馈线让芯片内部振荡器停止工作整机充电完成电池是否充电由28脚比较电压输入与9脚BATT 电池电压输入在芯片内部比较后决定时钟电路检修1.时钟供电一般有2个电压供给3.3V2.5v 2.时钟芯片供电电感容易坏3.测14.318晶振两端是否有0.03左右的电压差 如晶振一段3.3另一端0V 也是此晶振坏了 4.如14.318两端电压为0V 可能时钟芯片坏或两脚对地稳频电容损坏5.如果晶振起振 测时钟芯片外围33欧 22欧小电阻是否正常 上面是否有时钟信号电压该w ww .87887.c n2010.06.19 电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺电压一般等于时钟电路供电的2分子1 （如供电为3.3V 那么时钟信号电压应为1.65v） 6.P4与迅驰CPU 时钟信号电压为0.4-0.9V笔记本的硬启动过程插上电源适配器使机器在待机状态 按下电源开关如果整机供电系统正常 那么供电芯片(MAX1632 MAX1711)PG 信号产生分别送到南桥 北桥 CPU 南桥接到PG 信号后 就会产生2路时钟控制芯片CPU-STOP PCI-STOP 送到时钟芯片 时钟芯片工作正常后 就会产生各路时钟信号 送到主板的各个电路 其中一路时钟送到南桥 南桥接到时钟信号后就会产生出2路复位信号 分别为PCI-BST DRV-RST 去复位主板上的各个电路 其中一路PCI RST 去复位北桥 当BQ 接到复位信号后 产生CPU RST 去复位CPU 当CPU 接到复位信号后表示硬启动完成。
笔记本软启动过程一.CPU 寻址过程 可以由MINI 槽上的测试点表示（目的测NQ BQ 之间数据传输）1.NQ 发过来的PCI RST 复位2.FRAME(帧周期信号）3.IROY(主设备准备好信号）4.IRDY(从设备准备好信号）注：BQ 到NQ PCI 总线是测不到的 但PCI 总线上挂着其他设备 这些设备接到总线上 和BQ NQ 是关联的 所以测这些设备上的信号 也就等于测NQ 与BQ 之间的通信开机后复位灯闪一下 就证明NQ 已发出复位信号了 复位信号有了 不一定时钟正常应查一下 但大多说机器是先有供电后时钟后复位IROY IRDY 工作正常时 这3个灯应该闪 开机这3个灯都闪几下 证明CPU NQ BQ 都已经工作了 如果一个都不闪要查CPU NQ BQ 还要查内存所以闪的话证明内存也无问题笔记本测试卡主要修软启动部分时使用复位信号测试点：1.MINI 26脚PCI RST 复位后电压3.3V 恒定2.硬盘1脚DRV RST 复位后电压5V 恒定3.南桥虚焊无复位4.固件中心2脚PCI RST BIOS 芯片：BIOS 即基本输入输出系统 它是固化主板上的ROM 芯片 BIOS 芯片内的一组程序为计算机提供最低级最直接的硬件控制与支持 计算机的每次原始启动操作都是依靠固化在BIOS 芯片内的程序完成的 虽然它是软件程序却相当与计算机软件与硬件之间的桥梁 这里就不多说了 接口电路1.并口（打印机口） 共25脚1-17脚是信号线对地数值基本相差不大 都在600左右 一般通过排感直接连接I/O 芯片 有w ww .87887.c n 电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺33欧左右 如果阻值相差太大 则I/O 芯片坏 阻值中间有缓冲器 在开机后1-17脚上都有5V 电压 如电压不正常为I/O 坏 ..后8脚为接地线 口 共9脚 8个信号线 1个地线打电阻20K 欧档对地测阻值有3/5规律 3根对地阻值无穷大 5根对地阻值为5K 欧 加电测电压3根信号电压为-5V 5根电压为0V 串口是通过串口芯片到I/O 的3.VGA 接口（外接显示器）对地测试阻值 RGB 信号对地阻值基本相等 在80欧左右 行场同步信号对地阻值基本相等阻值在600欧左右在开机后 用示波器测 RGB 信号在行场同步信号应有脉冲波形输出有的笔记本必须按组合键 才能输出到显示器（注：实际维修中接口虚焊较高）B 接口 故障最高5V 供电对地阻值500多欧 2. 2根数据线对地阻值一样340欧USB 故障:1. USB 对5V 段对地阻短路造成1632 5对地短路开不了机 换USB 接口 B 信号线断开L1 L2至270排阻至NQB 口接地断开 L3B 口供电损坏5.48M USB 时钟损坏 断线（很少）5. 键盘鼠标口（与键盘芯片相连）4脚供电对地数值600左右 1和5脚数据线对地数值一样6. 内存 内存工作条件1.供电SD 3.3V DDR 2.5V 测内存槽边的电容就行了 2.时钟SD 是61脚有1.6V 电压DDR 是35 37 69 91等脚有1.6V 电压 刚开机测量 笔记本主板部分检修总结： 过程 1.先看目测 烧焦烧坏少件连接2.测阻值3.加电测3.3V 5V 12V 供电4.CPU 是否发烫 硬启动是否完成5.查BIOS 信号线电压跳变次数（重点：内存与显卡）6.刷BIOS 修显卡笔记本电池：1.锂（离子）电池 LI-LON 现可充放电800次 以前400次 单节电芯最低门限电压 3.6V 或3.7V 如果低于说明损坏 老化 最高门限电压 4.2V 或4.3Vw ww .87887.c n 电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺2.用二极管档测电芯两端的阻值 只能表现为无穷大或-1 绝不可能有正负值存在 是否电芯损坏3.用万能表直流20A 档测电芯两端的刹间放电电流不能小于5A 否则电芯老化损坏 （注：测电芯两端的刹间放电电流时 时间一定要短 控制在1秒左右）4.如果电池接口电路上带有37516/61040等2个芯片的电池不可以换电芯 否则电路板会锁死 换此类电路板时先焊地线再焊最高电压供电脚 在其次即从高电压往低电压焊IBM ATR 系列都有0175 0188报错 在关机的时候 机器会把关机的信息保存起来 每次开机的时候 机器就会检查每个硬件的信息（如换了硬件 内存 光驱等）在开机就出现CPU 大小等信息 下面出现0175这时所有按键都不好用 只有电源开关键好用使用0175工具（一个解密狗 一张软盘）使用方法在开器背面有一个MINI 插槽 在MINI 槽把猫卡 网卡拔下来 我们会看到在插槽下面有一条形码以11S 开头的 一共是22位代码把它记下来 A 系列的有软驱 T 与R 系列的要把光驱拔下 找一下原装的IBM 软驱把光驱固定架拆下 装在软驱上 把狗插到打印机口上 把软盘插到软驱 按开机键 这个机器就会自动从软驱引导了 之后会出现一段英文 让你输入22位代码 包括11S 在内一共22位 在按回车键机器就会自动修复里面的信息大约30秒至1分钟 这个机器就会提示到A 盘根目录下 这时机器修复完毕 关机把狗拔下 软盘拆下装回原来光驱在开机就好了注：A 系列 A21P 的机器在修复完毕后 开机黑屏（外接显示器不亮）这时找一下主板 ADP3421与ADD3410把这两个芯片拆下来后 就正常了 （这2个芯片没坏 可装在下一次维修的机器上照样正常 但装回去还是黑原因不祥 东芝的解密 可先拔CMOS 电池 密码有些在COMS 电池里 有的机器上有码片华硕24CO2N IBM 24RF08CN 戴尔24NC02 IBM 24C02N 索尼与东芝通常为93XX 93系列的码片有可用24系列与93系列读写器 读写即可MAX1632/1635/1630/1633当28脚有高电平3.3V 输出 7脚5V 输出正常后 11脚将会有PG 电源好信号5V 电压输出 送到NQ 系统工作供电正常 21脚将会输出一个5V 的直流电压 25脚3.3V 激放供电 18脚5V 给内部激励放大器激放 当5脚有20V 电压输出时 4脚将输出12V 电压给PC 卡芯片 2205w ww .87887.c n 电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺2201供电 23脚到键盘芯片 4脚和6脚防止将PQ1击穿 使PQ2 PQ4导通 5V 又供给外部设备 CPU 的主供电 19脚和24脚直流5V 输出（保护直流5V）与21脚5V 同时输出 如果没5V 输出 7脚和28脚或21脚短接出来5V 说明MAX1632芯片是好的 当7脚有高电平控制信号后 16脚激放方波脉冲信号推动PQ3工作 19脚将有5V 的直流变固定频率的方波脉冲信号推动Q4工作 Q3 Q4工作后 输出5V 的方波信号由16V 产生的 经过PT 初级线圈的储能进过PR82到稳压二极管到电容滤波后输出稳定的纯净的5V 电压w ww .87887.c n2010.06.19 电脑维修军团本修品牌连锁维修军团原创图标示意为：小人携带维修包飞速的去抢救电脑，看起来还像一个“六”，寓意六六大顺系统供电电路跑线方法：1. 找大电感 3.3V 与1脚和2脚相通的电感 5V 与13脚和14脚相通的电感2.找出高低端管 并确定分别为几V 输出的场管 通过电感量与2个八脚开关相通的 确定分出高低短管 先找出地的低端管 另一个为高端管3.判断10欧电阻好坏 用万能表量一下高端的地级与22脚是否相通有10欧的阻值w ww .87887.c n。
