移动电源控制板解析
移动电源的工作原理
移动电源的工作原理移动电源是一种便携式电源设备，可以为各种移动设备如手机、平板电脑、数码相机等提供电力供应。
它通常由电池、电路板、输入输出接口和外壳等组成。
下面将详细介绍移动电源的工作原理。
1. 电池移动电源内部使用的电池一般为锂离子电池，这种电池具有高能量密度、轻量化和长寿命的特点，非常适合作为移动电源的电源供应。
电池的容量决定了移动电源可以提供的电力大小，常见的容量有10000mAh、20000mAh等。
2. 电路板移动电源的电路板是整个设备的核心部分，它负责对电池的充放电管理、电压转换和电流控制等功能。
电路板内部包含了一系列的电子元件，如电容、电感、二极管、晶体管等。
通过这些元件的组合和控制，电路板能够实现对电池能量的高效管理和输出。
3. 输入输出接口移动电源通常具有一个或多个输入输出接口，用于连接外部设备和电源。
常见的输入接口有Micro USB、Type-C等，用于充电移动电源自身。
输出接口则通常为USB接口，用于连接手机、平板电脑等设备进行充电。
有些移动电源还具有无线充电功能，可以通过无线方式给支持无线充电的设备进行充电。
4. 工作原理移动电源的工作原理可以简单分为两个过程：充电和放电。
充电过程：当移动电源的电池电量较低时，用户可以通过输入接口连接充电器或电脑等外部电源进行充电。
充电器会提供一定的电压和电流，通过输入接口进入移动电源的电路板。
电路板会对输入的电压和电流进行处理，通过充电管理电路对电池进行充电。
充电管理电路会监测电池的电压和电流，控制充电过程中的电压和电流大小，以保证电池的安全和寿命。
放电过程：当移动电源需要为外部设备提供电力时，用户可以通过输出接口连接设备进行充电。
外部设备需要一定的电压和电流才能正常工作，移动电源的电路板会根据设备的需求进行电压转换和电流控制。
电路板会将电池的直流电能转换为符合设备需求的电压，并通过输出接口输出。
同时，电路板还会根据设备的充电状态进行智能识别和输出调节，以提高充电效率和保护设备。
移动电源内部构造大解析

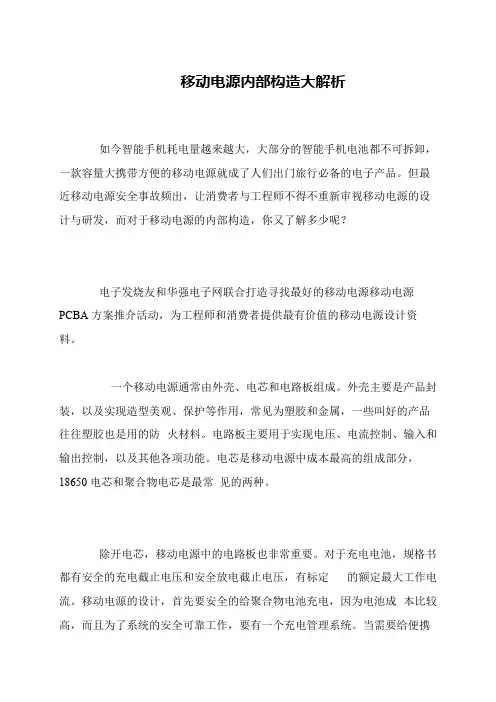

移动电源内部构造大解析
如今智能手机耗电量越来越大，大部分的智能手机电池都不可拆卸，一款容量大携带方便的移动电源就成了人们出门旅行必备的电子产品。
但最近移动电源安全事故频出，让消费者与工程师不得不重新审视移动电源的设计与研发，而对于移动电源的内部构造，你又了解多少呢？
电子发烧友和华强电子网联合打造寻找最好的移动电源移动电源PCBA方案推介活动，为工程师和消费者提供最有价值的移动电源设计资料。
一个移动电源通常由外壳、电芯和电路板组成。
外壳主要是产品封装，以及实现造型美观、保护等作用，常见为塑胶和金属，一些叫好的产品往往塑胶也是用的防火材料。
电路板主要用于实现电压、电流控制、输入和输出控制，以及其他各项功能。
电芯是移动电源中成本最高的组成部分，18650电芯和聚合物电芯是最常见的两种。
除开电芯，移动电源中的电路板也非常重要。
对于充电电池，规格书都有安全的充电截止电压和安全放电截止电压，有标定的额定最大工作电流。
移动电源的设计，首先要安全的给聚合物电池充电，因为电池成本比较高，而且为了系统的安全可靠工作，要有一个充电管理系统。
当需要给便携。
RAVPower移动电源拆解 PCB板的设计非常简洁

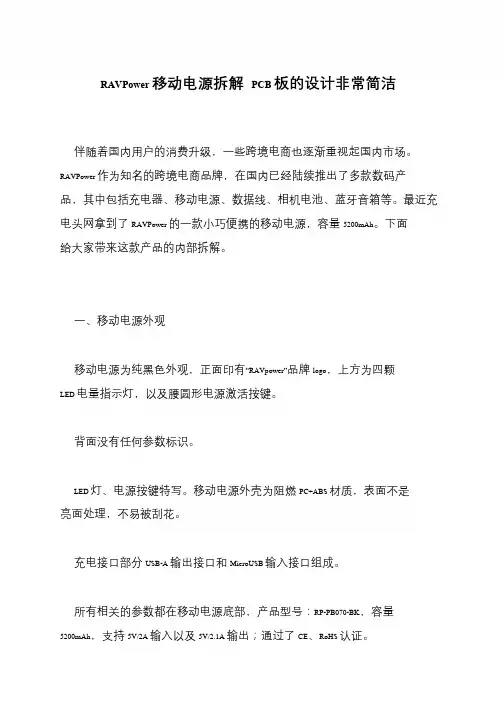

RAVPower 移动电源拆解PCB 板的设计非常简洁
伴随着国内用户的消费升级，一些跨境电商也逐渐重视起国内市场。
RAVPower 作为知名的跨境电商品牌，在国内已经陆续推出了多款数码产品，其中包括充电器、移动电源、数据线、相机电池、蓝牙音箱等。
最近充电头网拿到了RAVPower 的一款小巧便携的移动电源，容量5200mAh。
下面给大家带来这款产品的内部拆解。
一、移动电源外观
移动电源为纯黑色外观，正面印有“RAVpower”品牌logo，上方为四颗LED 电量指示灯，以及腰圆形电源激活按键。
背面没有任何参数标识。
LED 灯、电源按键特写。
移动电源外壳为阻燃PC+ABS 材质，表面不是亮面处理，不易被刮花。
充电接口部分USB-A 输出接口和MicroUSB 输入接口组成。
所有相关的参数都在移动电源底部，产品型号：RP-PB070-BK，容量5200mAh，支持5V/2A 输入以及5V/2.1A 输出；通过了CE、RoHS 认证。
剖析移动电源设计方案,从内到外全搞定
剖析移动电源设计方案，从内到外全搞定摘要：本文整理了移动电源设计当中所涉及到的主要芯片和电路保护模块，让工程师及电子爱好者从内到外彻底了解移动电源。
标签：移动电源，电路保护，电源管理IC正文：智能手机配置越来越高，耗电也越来越凶，像iPhone等部分手机电池更是不可更换，遇到缺电的情况下只有通过移动电源（也称作充电宝或外置电池等）来救急，因此造就了目前手机移动电源市场销售的火爆。
很多消费者在选择移动电源时，注意力只放在外观、容量以及价格上，往往很难了解到移动电源内部的状况。
移动电源主芯片分析1、锂电池管理IC：目前国内充电管理系统比较成熟，智能IC监控整个充电过程，执行锂电池的预充、恒流、恒压三阶段充电功能。
主流管理IC有致尚微的ZS6056，台湾德信EUP8027等。
充电时间5000maH大约8小时。
2、主控：PCB板上智能控制系统，避免设备在充电时受到不稳定的电流、电压冲击而损坏；可以对产品进行充放电控制，提供充电保护、放电保护、温度保护、漏电保护。
过载保护、短路保护等多重保护，使产品性能更加安全稳定，使产品本身使用寿命更长，同时也避免不稳定的输出对手机造成伤害。
自动识别手机和多种数码产品，支持各品牌智能手机及各类平板电脑充电，兼容USB 5V输入的其他数码类电子产品充电。
纯MCU（软件可编程主控）目前比较常见的品牌及型号有意法半导体ST，十速，HOLTEK等。
不可编程（纯硬件，通过外部原件调整电压电流）主控市场主流产品为致尚微ZS6366、ZS6288、ZS6300、ZS6599等。
主控主要是做电量显示的控制及配合设置保护参数的设置等！对响应速度的要求非常重要，在这方面，纯硬件主控的动态响应时间是远胜MCU（软件可编程主控）的。
3、贴片升压IC：移动电源电池的电压为3.7V，而输出电压则是5.0V，电力需要经过升压电路才能输出。
在升压的过程中因为电路上发热损耗了部分电量，使实际输出的电量和电池输出的电量存在一定的差异，两者的比值叫做移动电源的转换率。
电源控制板的原理

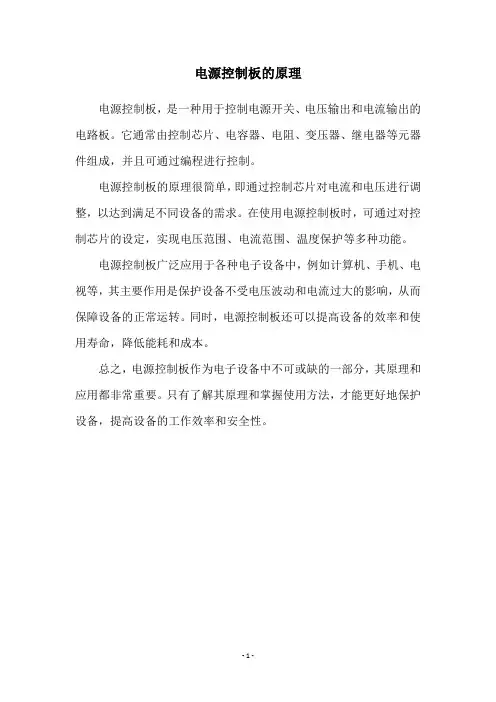

电源控制板的原理
电源控制板，是一种用于控制电源开关、电压输出和电流输出的电路板。
它通常由控制芯片、电容器、电阻、变压器、继电器等元器件组成，并且可通过编程进行控制。
电源控制板的原理很简单，即通过控制芯片对电流和电压进行调整，以达到满足不同设备的需求。
在使用电源控制板时，可通过对控制芯片的设定，实现电压范围、电流范围、温度保护等多种功能。
电源控制板广泛应用于各种电子设备中，例如计算机、手机、电视等，其主要作用是保护设备不受电压波动和电流过大的影响，从而保障设备的正常运转。
同时，电源控制板还可以提高设备的效率和使用寿命，降低能耗和成本。
总之，电源控制板作为电子设备中不可或缺的一部分，其原理和应用都非常重要。
只有了解其原理和掌握使用方法，才能更好地保护设备，提高设备的工作效率和安全性。
- 1 -。
移动电源软、硬件板区别
移动电源软件、硬件版的区别随着技术的不断提升，移动电源控制板也从原来的硬件板，升级成了软件板，市场中采用软件板的移动电源陆续出现，然而，有很大一部分的朋友对移动电源软件板和硬件板都不怎么了解，两者的区别在哪，软件板的优势在哪，请听我细细说来。
1、移动电源软件板软件板顾名思义，是有相应的程序控制的控制板。
软件板最显著的特征就是可以在无负载的情况下几十秒内自动关机，接负载的情况下自动唤醒等一些功能在此我就不详说了。
当您的移动电源内部的电源板采购的是软件控制的话，你的移动电源使用寿命会更长，而且，电量显示灯不会出现虚亮的情况。
在移动电源不有充满电的情况下，移动电源上的电量显示灯是不会全部亮的，而是呈现我们常说的呼吸灯的形态，可以根据实际情况来显示移动电源的电量。
除了拥有电量显示，负载控制优势以外，采用软件板的移动电源，电量转换率更高，以电无极为例，其转换率能达到85%左右，远高于目前市场的平均值72%。
2、移动电源硬件板传统移动电源，多采用硬件板。
采用硬件板的移动电源，一般开关机要手动操作，使用起来并不方便。
同样是充电显示灯，硬伯板的移动电源，在充了一定时间电以后，移动电源的电量显示灯全亮了，用户将其拔下，为手机充电会发现，显示充满的移动电源，并不能给手机充上多少电。
硬件版的led电量显示不够精确，做不到呼吸灯，跑马灯的效果，而相对的软件版是智能化的，对硬件版电量指示很精确此外，硬件版的移动电源，是处于持续运行状态的，而软件版是自动感应的，会自动判断有无负载，在负载时才有运行，这样就使得软件板的移动电源寿命远高于硬件板的。
而硬件方案的移动电源保护板，因为没有软件控制，它就如同赤裸裸的在运作着，在使用三五个月后，问题不断；3、如何区别移动电源用了哪种控制板软件板与硬件板的区别有以上许多，但消费者在选购时，最直接的区别方式，还是查看其电量显示灯。
如果LED显示灯是跑马灯，或者呼吸灯，则多是软件板移动电源，硬件板在充电过程中，灯会一直处于亮着的状态。
充电宝电路原理及维修方法解析
充电宝电路原理及维修方法解析引言充电宝现在已经成为我们日常生活中不可或缺的设备，能够为手机、平板电脑等电子设备提供便携式的充电功能。
但随着使用时间的增加，充电宝的电路可能会出现故障。
了解充电宝的电路原理和维修方法，可以帮助我们快速解决充电宝故障问题。
本文将介绍充电宝的电路工作原理，并提供常见故障的维修方法。
充电宝电路原理充电宝的电路主要分为充电控制电路和供电输出电路两部分。
充电控制电路充电控制电路是用来管理电池充电过程的部分。
一般包括以下组件：1.充电芯片：负责控制电池的充电过程，并提供充电电流调整功能。
2.锂电池：作为储存能量的装置，供电输出时释放能量。
3.充电保护器：用于监控和保护充电宝的充电过程，包括过充保护、过放保护、过流保护等。
充电宝的充电控制电路一般都采用了先进的集成电路，通过集成电路内部的控制逻辑和电源管理功能来实现对充电过程的管理。
供电输出电路供电输出电路是充电宝为外部设备（如手机、平板电脑等）提供电能的部分。
主要包括以下组件：B输出接口：用于连接外部设备，提供电能输出。
2.DC-DC变换器：将充电宝的电池电压进行升压或降压，以适应外部设备的需求。
3.电流传感器：用于监测输出电流，以保证电流稳定，并避免过流问题。
充电宝的供电输出电路通过DC-DC变换器将电池电压调整到外部设备所需的电压，并通过USB输出接口将电能传输给外部设备。
充电宝常见故障及维修方法充电宝无法充电如果充电宝无法正常充电，可能是以下几个原因导致：1.充电线松动或损坏：检查充电线是否插紧，是否有损坏。
2.充电接口脏污：使用棉签擦拭充电接口，清除脏污。
3.充电芯片故障：如果排除了充电线和接口的问题，充电芯片可能出现故障。
可以找专业修理人员进行检修或更换。
充电宝无法正常供电如果充电宝无法正常为外部设备供电，可能是以下几个原因导致：1.充电宝电池电量耗尽：检查充电宝是否还有电量，如果没有电量则需要充电。
2.充电宝供电线路故障：检查充电宝的供电线路是否断开或损坏，可以找专业修理人员进行检修。
移动电源工作原理
输出电流为 1A；2 个 USB 输出口的移动电源输出电流分别为 1A
和 2A。(XHEC)显航的移动电源输出具备自动休眠功能。当充电
完成拔出连接线后，升压电路自动停止工作，不需要浪费电池的
电能，能有效延长电池的工作时间。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
移动电源输入充电电流为 1A。如果利用电脑的 USB 充电，要考
虑 USB 的输出承受力，一般的电脑 USB 输出为 500mA。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
2、
升压输出电路，：当移动电源接入手机后，升压电路即开始
工作，将移动电源的电池升压到 5V，以供手机充电，手机将自
行控制充电，充满后自动断电。目前移动电源的输出形式有 1 个
USB 口和 2 个 USB 口两种，输出电流有 300mA、500mA、800mA、
1000mA、1500mA、2000mA 等。输出电流越大，表示移动电源
的输出能力越强，越能满足手机的充电需要。如果你的手机是
1000mA 充电的，你用 500mA 的移动电源为它充电，这样充电时
6、
锂电池，移动电源的锂电池多数是由几个电池并联使用。
目前多数移动电源使用的是性价比高的 18650 锂离子。18650 锂
离子电池目前世界上量产容量最高的为三星、LG、三洋的电芯，
单个可以做到 2800mAh；而国内最高仅为 2600mAh。(XHEC)显
航移动电源使用的是三星 2800mAh 原装电芯。还有些厂家使用
移 动电源工 作 原理 （内部结构）
移动电源其实是一个可以对外充电的电池，它由输入充电控制电路，输出升压控制电路， 电池电量检测显示电路，LED 控制电路，电池保护电路构成，如下图：
移动电源系统电路的设计与原理分析
移动电源系统电路的设计与原理分析市面上移动电源中常使用2个电感，其中充电电路中，充电过程需要一个电感，Boost 电路放电过程中也需要一个电感。
充电电路的工作过程是通过5V的交流适配器给移动电源内部的锂电池充电；而Boost电路工作过程是将移动电源内部锂电池升压到5V进行输出，从而给移动设备供电。
但在移动电源实际工作中这两种电路通常情况不需要同时工作，也就是工作中两个电感只有一个电感处于工作状态，两个环路只需要一个工作。
芯片工作原理MT2011是一款高效率大电流单串联锂电池充电控制器。
它支持4.5V~6.5V输入电压，输出电压可以跟随锂电池电压，最大2A的充电电流，使用了高效率的同步整流结构，适合应用于便携式充电设备和移动电源充电。
整合电流采样电阻、高精度的电流与电压管理电路、满电自动停止充电。
MT2011工作频率为1.5MHz，使用同步整流结构，效率高达93%.带有充电电流软启动、防反相电流二极管、充电电流采样等功能，并带有完善的输出短路保护和过温保护功能。
使设备稳定性更高，单电感移动电源电路如图所示：（a）充电芯片外围电路（b）升压芯片外围电路（c）单片机外围电路图1.电路中芯片工作电路MT5036是来颉科技设计的一款95%高效的800KHz同步升压转换器，它为单节锂电池或多节锂电池组并联提供了良好的供电解决方案。
转换器通过设置芯片外部FB分压电阻或使用内部FB分压电阻来获得一个稳定输出电压。
芯片转换效率非常高，能提供足够的负载电流，当供电电压下降到3V时，仍能在输出电压为5V时，输出3A的负载电流，电感中的峰值电流被限制在6.6A.MT5036工作频率可达800KHz，这使得电感和输出电容都可以不用太大，并且带有轻载PSM功能，可以保证芯片在全负载范围内保持较高的转换效率。
拥有60uA 的静态电流，可以大大提高锂电池的寿命，带有低EMI工作模式，断续工作时，可以有效减少振铃，转换器可以避免电池过放电，在关断时负载可以完全与电池断开。
移动电源设计讲解
移动电源的讲解这段时间，关于移动电源的虚标以及各种安全问题，已经引起了消费者的强烈关注，作为设计师怎样才能设计出好的移动电源，而作为消费者我们又应该如何选择移动电源，请关注我们这篇关于移动电源的文章。
智能手机配置越来越高，耗电也越来越凶，像iPhone等部分手机电池更是不可更换，遇到缺电的情况下只有通过移动电源（也称作充电宝或外置电池等）来救急，因此造就了目前手机移动电源市场销售的火爆。
很多消费者在选择移动电源时，注意力只放在外观、容量以及价格上，往往很难了解到移动电源内部的状况，今天我们给大家介绍一下移动电源，首先从电源的电芯开始。
移动电源的内部构造首先简单了解一下移动电源的构成：1、外壳，主要是产品封装，以及实现造型美观、保护等作用，常见为塑胶和金属，一些较好的产品往往塑胶也是采用了防火材料；2、电芯，也就是我们常见的电池，是移动电源的电量储存仓库；3、电路板，主要用于实现电压、电流控制、输入和输出控制，以及实现其它各种功能。
电芯是移动电源中成本最高的组成部分，最常见的一种是18650电芯，另一种是聚合物电芯，这两种电芯统治了锂电池行业内绝大份额的市场。
18650电芯18650锂离子电池18650是行内叫法，指电池直径为18mm，长度为65mm，圆柱体型的电池，像国际大厂三洋，松下，三星、索尼等都有这块业务，而国内也有不少厂家在生产和销售18650电芯，市场上见到的移动电源，大多数采用18650电芯，而为了拼成本，基本都用的是国内产的产品，甚少有采用进口大厂的18650电芯。
采用18650电芯的移动电源18650的容量，一般最常见的有2200mAh、2400mAh和2600mAh三种规格，据介绍目前18650已可做到3400mAh最大单节容量。
采用18650电芯的移动电源，基本是以上几种规格并联实现。
18650一般采用圆柱钢壳包装，内部锂离子呈液态。
因为已经是行业标准规规格，18650只能为圆柱状，如果大家在购买移动电源看到又粗又大的造型，基本可确定采用的就是18650电芯。
便携的220V户外电源里面长什么样？电小二户外电源80拆解
便携的220V户外电源里面长什么样？电小二户外电源80拆解自从网络上像抖音、快手等各类短视频APP兴起之后，人人都开始学着拍摄视频来纪录自己的美好生活，外出外出游玩拍摄的表现方式也从早期只会“一镜到底”到如今拉镜头、推镜头、摇镜头等等。
为了能够更好的拍摄出自己想要的视频，防抖云台是必不可少的辅助器材，甚至为了拍出鸟瞰镜头，使用无人机也是家常便饭。
众所周知，像这类的视频拍摄辅助器材都耗电量都比较快，连续拍摄三五小时可能就没电了，无人机甚至飞半小时就没电了，在出外拍摄的时候带上一台支持AC 220V输出的户外电源格外重要。
深耕户外电源领域的广东电小二有限公司推出了“电小二户外电源系列”，包括户外电源80、户外电源200、户外电源300、户外电源400等产品。
上次为大家带来了户外电源80的评测，今天小编准备把它给拆了，我们一起来看看里面的用料构造究竟如何。
一、开箱电小二户外电源80采用黑色天地盖盒子包装，表面有一层过胶薄膜，起防刮花作用。
打开盒盖可见内部使用海绵固定减震，除了保护产品运输外还很有高端感，就跟礼盒差不多。
内有电小二户外电源80、充电器、说明书。
充电器下方还有一层暗格放置了一根黑色数据线。
随机配送的充电器支持5V/3A输出，支持100-240V~50/60Hz 全球电压，通过了3C认证。
电小二户外电源80整体呈长方体状，外壳为ABS+PC材质，表面充满光泽与质感。
如果不仔细分辨，很大程度上会将其误认为金属材质。
顶部是国标2+3五脚插孔，插孔带有安全门设计，下方标有“220V 85W”字样，说明该插孔支持220V输出，可以非常方便的通过适配器给电子产品供电，仔细观察还能发现顶部有一颗半透明的小圆点，为220V工作状态指示灯。
另一端面，自上而下依次为开关电源按键、LED数显屏、左侧是USB-A QC3.0快充输出口、USB-C输入/输出口、右侧是5V/2.4A输出口。
百分比电量指示LED颜色为橙色，和四条边的颜色呼应。
充电宝原理及电路图
充电宝原理及电路图充电宝是一种便携式的充电设备，可以为手机、平板电脑等电子设备提供充电。
它的原理是利用内部的锂电池储存电能，通过内置的电路控制芯片将储存的电能输出给需要充电的设备。
下面我们将详细介绍充电宝的原理及电路图。
首先，充电宝内部的核心部件是锂电池，它是通过充电器对电池进行充电，将电能储存在电池中。
充电宝通常采用锂离子电池或聚合物锂离子电池，这种电池具有高能量密度、长寿命和轻便的特点，非常适合用于便携式充电设备。
其次，充电宝内部的电路控制芯片起着非常重要的作用，它可以对电池进行充放电管理、电能输出管理、过充过放保护等功能。
在充电过程中，控制芯片可以监测电池的充电状态，当电池充满时自动停止充电，避免过充。
在给外部设备充电时，控制芯片可以提供稳定的电流和电压输出，确保充电效率和安全性。
此外，充电宝的输出端还会配备一个或多个USB接口，用于连接需要充电的设备。
USB接口通常会配有保护电路，可以防止短路、过流、过压等情况，保护外部设备的安全。
在充电过程中，控制芯片会根据外部设备的需求动态调整输出电流和电压，以满足不同设备的充电要求。
最后，我们来看一下充电宝的典型电路图。
充电宝的电路主要由电池管理电路、充放电管理电路、输出管理电路和保护电路组成。
电池管理电路负责监测电池的电量、温度和充放电状态，保证电池的安全和稳定性。
充放电管理电路负责控制充电和放电过程，确保电池的充放电效率和安全性。
输出管理电路负责调节输出电流和电压，保证外部设备的充电效率和安全性。
保护电路负责监测外部设备的充电状态，避免短路、过流、过压等情况，保护外部设备的安全。
总之，充电宝通过内部的锂电池、电路控制芯片和保护电路，实现了对外部设备的稳定、高效、安全的充电功能。
希望通过本文的介绍，能让大家对充电宝的原理及电路图有一个更清晰的了解。
CXW716三合一移动电源IC剖析
CXW716 是一款高效率单节锂电池充放电管理芯片。
充电时,需外接 5V 电源 , 对单节锂电池实现恒流恒压恒温充电。
恒压设定在 4.20V,恒流可经过外面电阻设定 , 恒温设定在 120o C。
充电时 ,对电池还有过压 (4.3V,欠压 (3.3V 保护 ,同时有 4 档电量监控显示。
当电池电压大于 3.3V 时,能够对外放电。
放电电压最高 5.5V 。
最大输出电流2A 。
工作频次 800KHz。
待机电流小于 10uA。
主要特征 :1、高效率 :85%2、800KHz 开关频次。
3、2000mA 输出电流 (Vbat>3.7V4、输出电压精度 +2%,充电电压精度 +1%5、电流模式实现优秀的线性和负载瞬态响应6、待机电流小于 10μA7、eTSSOP24封装de>管脚功能描绘序号名称种类功能描绘1 Vout 模拟输出升压输出 ,接 47uF 电容到地。
当 Vout 超出 6.5V 时 ,升压电路立刻封闭 ,回到 5.5V 后再次启动。
2 DCS 模拟输入输出电流感觉端 ,与 Vout 压降设定为 50mV 。
最大输出电流由DCS 和 Vout 串接电阻设定。
3 SW 数字输出开关输出端 ,接电感。
4 SGND地模拟地5 FBcom模拟输出反应共模地 ,开漏输出。
6 NMgate模拟输出驱动外置 NMOS7 PMgate模拟输出驱动外置 PMOS8 ComB模拟输出开漏输出 ,当系统升压电路封闭时 ,该脚输出拉低。
9 LED1模拟输出第一级电量指示10 LED2 模拟输出第二级电量指示11 LED3 模拟输出第三级电量指示12 LED4 模拟输出第四级电量指示13 LED5 模拟输出开漏输出 ,当 LED1,LED2,LED3 和 LED4 都不亮时 ,LED5 上拉 ,当待机时 ,LED1 、2、3&4 都不亮时 ,LED5 也是上拉。
14 RT 模拟输入温度感觉输入端 ,该端有 100uA 上拉电流 ,内部阈值 1.25V.15 NA NA 悬空16 KEY 数字输入按键。
小米移动电源拆解教程
小米移动电源拆解教程小米移动电源是一款颇受欢迎的便携式充电设备。
它具有高容量、高效率和便携性强的特点，可以为各种移动设备提供持久的电力支持。
但是，如果我们不小心出现了故障，想要进行拆解修理就需要对其内部结构进行了解。
下面，我将为大家介绍小米移动电源的拆解教程。
首先，我们需要准备好工具。
拆解小米移动电源需要使用一把小螺丝刀和一把塑料撬棒。
确保工具的质量良好，以免在操作过程中造成损坏或伤害。
接下来，我们将开始拆解工作。
小米移动电源的外壳通常由两部分组成，一个是正面面板，一个是背面面板。
首先，我们需要找到外壳上的螺丝位置，并用螺丝刀将其拧开。
一般来说，小米移动电源的外壳上有四个或者更多的螺丝。
当螺丝全部拆下后，我们可以使用塑料撬棒轻轻地将面板和电池模块分离。
需要注意的是，撬棒要轻轻使用，避免用力过猛导致损坏。
同时，我们还需要特别留意面板与电池模块之间的连接线，确保在分离的过程中不会拉坏连接线。
成功分离面板和电池模块后，我们可以看到小米移动电源的内部结构。
首先，我们可以注意到一块大的电池模块，这是小米移动电源的核心部件。
在拆解过程中，我们需要特别小心保护电池模块，避免造成损坏。
除了电池模块外，还有一些其他的电子元件。
我们可以看到控制电路板和电源输出接口。
控制电路板负责控制充电和输出电流，保证小米移动电源的正常运行。
电源输出接口则用于连接充电线和外部设备。
在拆解过程中，我们需要注意保护这些电子元件，避免造成损坏。
如果我们需要修理小米移动电源，可以首先检查电池模块是否正常工作。
如果电池模块损坏，我们可以考虑更换一个新的电池模块。
在更换电池模块时，需要将原有的电池模块与控制电路板和电源输出接口进行正确的连接。
在修理完成后，我们需要将电池模块和控制电路板与电源输出接口进行正确的连接，并将面板和电池模块重新组装在一起。
注意在重新组装时要小心，确保各个部件的位置和连接线的牢固性。
通过以上的拆解教程，我们可以了解到小米移动电源的内部结构，并且可以进行简单的修理和更换。
充电宝layout及工作原理图解
COR14 R14
C 15RJ/0603
PIR1401 PIR1402
R41 NC
COC4 C5 COC5 C4 22uF/6.3V/X5R
PIQ1304
COR8 R8 10KJ/0603
5
3216D190-6R
COUSB2 USB2
PIR40 1
PIR4101
V-OUT
DM1
Dis-T
D G
S
PIR2402
2 E
Dis
B
PIQ230E
VSS
1-2 A
BAT+
VOUT COD2 D2 PID201
COLED1 COR16 R16
50%
R17 3KJ/0603
PIR1802 PIR1801 PIR1902
电池电压检测
Voltage
COR1
R2 10KJ/0603
PIPIQ303 R102 PIR202 PIR201
PIR301 PIR302
COR36
COR37
1 PIUSB201 2 PIUSB202 3 PIUSB203 4 PIUSB204
COC10 C10
7 PID202 PIC1002
PIC1001
475/X5R
电池保护电路
COBAT0 BAT+
PIBAT001
PIR3201 PIR3202 PIC1302 PIC1301
COR32 R32
100RJ/0603 COU2 U2 4 PIU204 NC OC 5 PIU205 VDD CSI 6 PIU206 VSS OD COC13 C13 104 DW01AZ 3 2 1 PIU201
移动电源的工作原理
挪移电源的工作原理挪移电源是一种便携式的电源设备，可以为各种便携式电子设备如手机、平板电脑、蓝牙耳机等提供电力供应。
它通常由锂离子电池、电路板和外壳组成。
在这篇文章中，我将详细介绍挪移电源的工作原理。
一、锂离子电池挪移电源通常采用锂离子电池作为电源储存装置。
锂离子电池具有高能量密度、轻量化、无记忆效应等特点，因此成为了挪移电源的首选电池类型。
锂离子电池由正极、负极、隔膜和电解液组成。
正极通常使用锂钴酸锂（LiCoO2），负极使用石墨，电解液则是由有机溶剂和锂盐组成。
在充电过程中，锂离子从正极迁移到负极，在放电过程中则相反。
二、电路板挪移电源的电路板是控制电池充放电过程的核心部件。
它包括充电管理芯片、升压芯片、保护芯片等。
充电管理芯片负责监测电池的电压和电流，控制充电过程，防止过充和过放。
升压芯片将电池的低电压升压至输出设备所需的电压。
保护芯片则负责监测输出电流，防止过流和短路，保护挪移电源和连接设备的安全。
三、工作原理当挪移电源需要充电时，将其连接到电源适配器或者电脑的USB接口上。
充电管理芯片会检测电池的电压和电流，并根据设定的充电策略控制充电过程。
充电过程中，电池会吸收电流，将电能转化为化学能储存起来。
当电池充满后，充电管理芯片会住手充电，以防止过充。
当挪移电源需要为设备供电时，将其连接到设备上。
升压芯片会将电池的低电压升压至设备所需的电压，并通过USB接口输出。
同时，保护芯片会监测输出电流，以防止过流和短路，保护设备和挪移电源的安全。
挪移电源通常配有LED指示灯，用于显示电池的充电状态和剩余电量。
通过触摸或者按键操作，可以启动或者关闭挪移电源的输出功能。
四、注意事项1. 使用原装电源适配器或者电脑USB接口进行充电，以确保电源的稳定和安全。
2. 避免过度充放电，以延长电池的使用寿命。
3. 避免暴露在高温或者潮湿环境中，以防止电池受损。
4. 不要将挪移电源置于易燃物品附近，以防止火灾事故发生。
小米的移动电源拆解分析
小米的移动电源拆解分析鉴于目前网络上移动电源方案知识甚少，而移动电源最核心的技术恰恰就在方案，故今天特别从在移动电源网开设移动电源方案技术，对目前市面主流品牌，畅销产品等移动电源方案一一深度剖析，与移动电源设计师和技术迷们一起分享！我们首款产品就选目前最热门的小米10400mAh移动电源吧。
研究移动电源很久，各种方案满天飞，有感而发写一些东西和大家分享。
这篇文章献给移动电源行业中的设计师朋友和一些技术迷。
希望借这篇文章可以引发移动电源行业对技术方案的重新思考。
先从小米开刀吧。
小米移动电源自面市以来，以低廉的价格、良好的做工以及品牌效应受到市场的追捧。
但在火热的表象下却需要一些冷静的思考。
这里假设大家对小米稍微有些认识，不讨论非技术性问题，如外观等。
下面是小米电源板的正反面照片：小米移动电源优缺点全总结及改善建议-10400mAh先看下小米的方案：BQ24195充放电集成芯片小米希望减小面积，所以选择了充放电集成的方案。
同时小米认为TI的芯片会带来更好的效率和可靠性。
但实际上TI的芯片显然不适合移动电源使用。
暂不说2.8美金的售价。
该芯片主要特征：1、采用高压工艺；2、内部集成了4颗MOS，其中一颗用于路径管理，支持同时充放电，一颗用于检测充电电流，剩下2颗N管组成双N结构；3、1.5MHz开关频率这是为了使用小尺寸电感，因此电感DCR也小，在大电流输出时效率会更好；4、其中采用QFN24封装尺寸小，但外围还需要搭配很多器件。
电池充电电压精度20mV这个指标很一般。
优秀的指标是2mV；5、2A充放电效率在88%以上，但实际上移动电源设计中需要外加电感、电流检测电阻、锂电保护等，所以整体效率在3.3V转5V时仅有81%。
2.4A时发热达到100度，达到芯片极限。
优秀的芯片可以保证3V转5V在2A时有90%以上的效率，温度在50度以内；6、带I2C接口调节各种阈值，但精度不够。
对这样的芯片方案会发现以下几个问题：1、无法做输出短路保护，是个严重的问题。
移动电源拆解报告
汇流PCB
电芯先采用胶带固定到一起，然后焊接上部电气件，然后用具有热缩功能的薄膜整齐包括起来，上面的保护板和 汇流PCB板完全无固定。
四、系统原理框图
五、成本分析
项目 1 2 3 4 5 6 7 8 9
名称 壳体 电芯 保护板+采集板 支撑板 主控板 充电器 充放电接口 充电板 合计
数量 1套ቤተ መጻሕፍቲ ባይዱ9片 1套 1PCS 1PCS 1PCS 1套 1PCS
汇流PCB
电芯极耳直接和 PCB焊接在一起 起到汇流的作用
二、产品组成介绍 厚度
高度
模组采用3P3S的三元电芯组成； 单电芯额定容量13Ah.
宽度
三、安装工艺介绍 固定螺栓
电源外壳采用1mm钣金折弯而成； 上面安装有把手方便移动。 钣金的固定靠M4的螺栓。
把手
三、安装工艺介绍
控制板使用螺栓 固定在支撑板上
电池模块使用 双面备胶泡棉 粘接在壳体上。
支撑泡棉使用双面胶固定 控制板可接口之间用 线束直接连接，无固定 显得杂乱无章。
充电电路板使用热熔胶粘接在支撑板上
三、安装工艺介绍 螺纹固定
热熔胶固定
电气接口部分使用热 熔胶固定，部分使用 螺栓固定，安装方式不 统一。
三、安装工艺介绍 保护板
电芯
电芯极耳和PCB锡 焊接在一起；起到 汇流的作用。
移动电源拆解报告
一、概述
序号 1 2 3 4 5 6
项目 型号 额定输出功率 电池额定电压 电池容量 充电功率 冷却方式
值 DL-500 500W
12V 39Ah ≤100W 强制风冷
二、产品组成介绍 电量显示面板
系统开关
USB输出孔
充电孔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
充电管理IC CC/CV线性充电控制 DC/DC 电压转换 智能管理
直流电压转换，将锂电池电压转换为5V标准电压。 ME2309+ME2306 /ME2109+ME2306 单节锂电3.7V升压至5V 双节锂电7.4V降压至5V 使用单片机对充放电进行智能管理，一般具备以 下功能： 1. 启动输出 2. 电量显示 3. 负载检测 4. 过流保护 松翰MCU /义隆MCU /中颖MCU /合泰MCU
移动电源控制板解析
一.移动电源的结构 二.控制板各组件的功能 三.不同控制板之异同 四.控制板的发展趋势 五.控制板成本分析
移动电源的结构 一.移动电源的结构
锂电保护
输入
充电管理
锂 电 池
DC/DC 电压转换
输出 5VDC
智能控制IC
控制板各组件的功能 二.控制板各组件的功能
序 号
1 2 3
组件
不同控制板之异同 6.其它影响转换效率的因素 a.EMI防护 为限制EMI需在电路中 加入磁珠、电感等器件，从而降低转换效率。 b.PCB Layout 元器件分布、走线、过孔对EMI及转换效率有很大影响。 c.散热 功率器件温度升高，损耗增大。
控制板的发展趋势
四.控制板的发展趋势 最近一些IC厂商、方案公司陆续推出3合1（集充电管理、DC/DC、MCU一体） 或5合1（集锂电保护、充电管理、DC/DC、MCU一体）移动电源专用芯片，虽然 这些单芯片控制器可靠性有待市场验证，但其具有结构简单、价格低廉的优点， 必将发展成为移动电源控制板的主流。
控制板的成本分析 五.控制板成本分析 1.控制板主要材料列表 序号 1 2 3 元件名称 PCB 锂电保护 充电管理 含税价格 0.8-1.2 0.4-0.6 0.7 2A用2个MOS 1A线性充电 备注
4 5
6 7 8 9 10
DC/DC 肖特基
MCU 电感 USB座 Led & 按钮 RC 材料价合计
4
不同控制板之异同 三.不同控制板之异同 1.所有控制板功能大同小异。 2.根据产品外形不同，控制板尺寸不同。 3.电量显示大部分使用led，少数使用液晶显示。 4.锂电保护、充电管理、智能控制部分采用器件型号不同，性能无多大区别。 5.DC/DC影响控制板转换效率 DC/DC按输出电压高低可分为升压及降压，按工作方式分为异步整流和同步 整流。 升压转换效率最高为85% ， 降压转换效率最高为90%， 采用同步整流，可将效率提供5%-10% 大多数移动电源采用单节锂电并联供电，电池电压为3.7V，DC/DC采用升压 方式，市售品牌移动电源一般做到80-85% 少数移动电源采用双节锂电并联供电，电池电压为7.4V，DC/DC采用同步降压 方式，转换效率一般大于90%
1.0-1.1 0.16-0.5
1.3-1.6 0.3-0.5 0.7 0.5 0.5-1.0 6.1-7.9
DC/DC+MOS SS34 1-3pcs
CD54/CD75 Micro USB+USBA
控制板的成本分析
2.控制板成本分析 a.上面列表中各器件均为实现移动电源控制功能不可缺少的部分，而功能相同的 不同元器件价格差异不大。通过压低采购价可适当降低成本。 b. 3 in 1 单芯片控制IC目前价格在1.8-1.0之间，可使材料成本降低1.2-2元。 可见，选用单芯片控制IC可大幅降低成本。
