电缆接地箱的用途
电缆接地箱系列产品技术参数
GB/Z 18890-2002 额定电压 220kV 交联聚乙烯绝缘电力电缆附件
GB/T 11017-2002 额定电压 110kV 交联聚乙烯绝缘电力电缆及其附件
2.1 使用环境条件
项
目
最高环境温度
最低环境温度
平均气温
地震荡裂度
污秽等级
2.2 产品名称、型号及参数
参数 +40℃ -20℃ +5℃ 8级 4级
kV
7
1 过电压限制器
200μΩ方波电流
A
600
直流 1mA 参考电压
kV
4
4/10μΩ电流耐受
kV
100
标称放电电流
kV
10
防护等级
TP68
箱体材料
不锈钢
结构
三星共箱
2
交叉互联箱
直流耐压试验
kV
20kV、1min、不闪络、不击穿
冲击电压试验
峰值 40kV、正负极性 10 次、不击穿、不闪络
连接排与外壳间绝缘电阻试验
1.4 本技术规范书有关要求按国家最新标准。 1.5 适用标准
GB 311-1997 高压输变电设备的绝缘配合 GB 763-1990 交流高压电器在长期工作时的发热
GB 2900-1991 电工名词术语
DL 508-1993 交流 110～330kV 自容式充油电缆及其附件订货技术规范
DL 508-1993 交流 110kV 交联聚乙烯绝缘电缆及其附件订货技术规范
电缆接地箱系列
技 术 文 件
湖南长材电工科技有限公司
二零一六年 技术部
三相直接接地箱
产品名称 三相直接接地箱（ZJD-1） 产品介绍 本产品适用于 35kV /110kV/220kV 及以下电力电缆的金属护层直接接 地。采用不锈钢作为保护外壳，内部浇注树脂，集不可拆、全密封、 防盗性的特点。 产品特点 1、外壳采用高轻度的不锈钢制作，内部喷涂绝缘漆。
高压电力电缆接地箱及参数
高压电力电缆接地箱及参数
高压电力电缆接地箱是一种重要的电力设施，用于保护高压电缆的安全使用。
它采用铸铁或者不锈钢材料制成，外表喷涂耐雨漆，用于固定电缆接线，防止内部电缆层接触电热效应引起损坏，以及防止高压电缆进入环境，影响人的健康。
1.物理特性
2.结构特性
高压电力电缆接地箱结构简单，包括封板、支架、连接件等零部件，内部采用双层结构，把电缆牢固地固定在支架上，外罩有半開式、全密封式、面板式、折叠式和标准型，结构合理紧凑，可以根据客户需要定制结构，各部件按照标准安装，封板上面可安装计数器，以保证电缆的安全使用。
3.防火性能
4.防腐蚀性能。
NS-ZJJD电缆接地箱说明书
NS-ZJJD\BHJD\JHJD-35KV
电缆接地箱
使
用
说
明
书
概述：电缆接地箱用途
装置连接于电缆护层与地之间。
电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。
电缆护层保护接地箱和电缆护层交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。
保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。
既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。
配电箱接地作用
配电箱接地作用
电气设备或电气线路带电部分的某点与大地连接、电气装置或其它装置正常时不带电部分某点与大地的人为连接都叫接地。
我们往往只知道接地可防止人身遭受电击，其实接地除了这一作用外，还可以防止设备和线路遭受损坏、预防火灾、防止雷击、防止静电损害和保证电力系统的正常运行。
下面给大家详细介绍下配电箱接地的作用。
1、防止电击
人体阻抗和所处环境的状况有极大的关系，环境越潮湿，人体的阻抗越低，也越容易遭受电击。
接地是防止电击的一种有效的方法。
电气设备通过接地装置接地后，使电气设备的电位接近地电位。
由于接地电阻的存在，电气设备对地电位总是存在的，电气设备的接地电阻越大，发生故障时，电气设备的对地电位也越大，人触及时的危险性也越大。
但是，如果不设置接地装置，故障设备外壳的电压就和相线对地电压相同，比起接地电压还是高出很多的，因此危险性也相应增加。
2、保证电力系统的正常运行
电力系统的接地，又称工作接地，一般在变电站或变电所对中性点进行接地。
工作接地的接地电阻要求很小，对大型的变电站要求有一个接地。
电缆接地箱的用途
电缆接地箱的用途电缆接地箱是一种用于电力系统中的设备，其主要作用是提供电缆的接地功能，以保护人身和设备安全。
接地箱通过将电缆连接到地面，将电流导向地面，从而防止电流在电力系统中产生意外的电压差，保持系统的稳定运行。
电缆接地箱的主要功能之一是保护人身安全。
在电力系统中，电缆携带着大量的电流，一旦发生漏电或故障，会对人身安全造成严重威胁。
而接地箱通过将电缆接地，将电流导向地面，避免电流通过人体，从而保护人员免受电击的风险。
这对于工作在电力系统附近的人员来说尤为重要，如电力工程师、维修人员等。
电缆接地箱还起到了保护设备安全的作用。
在电力系统中，电缆连接了各种设备，如变压器、开关设备等。
如果电缆出现故障或漏电，会对这些设备造成损坏甚至引发火灾等严重后果。
而接地箱通过将电缆接地，可以将电流导向地面，避免电流在设备中累积，保护设备免受电压差的影响，延长设备的使用寿命，提高设备的可靠性。
电缆接地箱还具有便于维护和管理的优点。
接地箱通常安装在地面上，便于维修人员进行检查和维护。
同时，接地箱还可以集中管理电缆的接地点，方便工程人员进行维护和管理。
这对于大型电力系统来说尤为重要，可以提高工作效率，减少维护成本。
电缆接地箱还可以用于地面的接地保护。
在雷电等自然灾害或电力系统故障时，电流可能通过地面产生电压差，对周围的建筑物和设备造成损害。
而接地箱通过将电缆连接到地面，将电流导向地面，可以减少电压差对周围环境的影响，保护周围的建筑物和设备免受损害。
电缆接地箱在电力系统中具有重要的作用。
通过将电缆连接到地面，可以保护人身和设备安全，减少意外事故的发生。
同时，接地箱还便于维护和管理，提高工作效率和设备可靠性。
在电力系统建设和运行中，合理使用电缆接地箱是确保系统安全稳定运行的重要措施之一。
电缆接地箱的用途

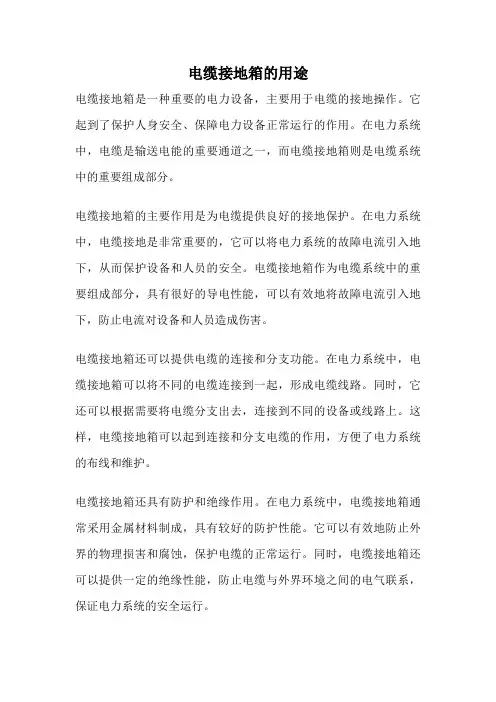

电缆接地箱的用途电缆接地箱是一种重要的电力设备，主要用于电缆的接地操作。
它起到了保护人身安全、保障电力设备正常运行的作用。
在电力系统中，电缆是输送电能的重要通道之一，而电缆接地箱则是电缆系统中的重要组成部分。
电缆接地箱的主要作用是为电缆提供良好的接地保护。
在电力系统中，电缆接地是非常重要的，它可以将电力系统的故障电流引入地下，从而保护设备和人员的安全。
电缆接地箱作为电缆系统中的重要组成部分，具有很好的导电性能，可以有效地将故障电流引入地下，防止电流对设备和人员造成伤害。
电缆接地箱还可以提供电缆的连接和分支功能。
在电力系统中，电缆接地箱可以将不同的电缆连接到一起，形成电缆线路。
同时，它还可以根据需要将电缆分支出去，连接到不同的设备或线路上。
这样，电缆接地箱可以起到连接和分支电缆的作用，方便了电力系统的布线和维护。
电缆接地箱还具有防护和绝缘作用。
在电力系统中，电缆接地箱通常采用金属材料制成，具有较好的防护性能。
它可以有效地防止外界的物理损害和腐蚀，保护电缆的正常运行。
同时，电缆接地箱还可以提供一定的绝缘性能，防止电缆与外界环境之间的电气联系，保证电力系统的安全运行。
电缆接地箱还具有方便安装和维护的特点。
电缆接地箱通常具有合理的结构设计和方便的安装方式，可以方便地安装在电力系统的合适位置。
同时，电缆接地箱还具有良好的维护性能，可以方便地对电缆进行检查、维修和更换。
电缆接地箱作为电力系统中的重要设备，具有非常重要的作用。
它可以为电缆提供良好的接地保护，保障电力设备和人员的安全。
同时，它还具有连接和分支电缆、防护和绝缘、方便安装和维护等功能。
因此，在电力系统中，电缆接地箱是不可或缺的设备之一，它的使用可以提高电力系统的安全性和可靠性，保障电力供应的正常运行。
电缆分接箱说明分析
电缆分接箱说明分析一、电缆分接箱概述电缆分接箱是用于接纳电缆进入电气装置的专用接线箱。
它主要用于将输送的电流进行分配或分开，以实现多根电缆连接或转接的功能。
电缆分接箱由箱体、底座、接线板、插头、接头、接地螺栓等组成。
其中，箱体用于容纳接线板、插头等电器元件，底座用于支撑箱体并离地安装。
二、电缆分接箱的应用电缆分接箱广泛应用于发电、输电、变电、配电、电气控制等场合。
在电网运行中，分区让管理更加简单明了，设备状况容易掌控，维修更加方便。
同时，由于电缆分接箱具有密封性好、防尘、防水、防腐、隔热、耐磨、耐腐蚀等优点，因此在恶劣的环境中广泛使用。
三、电缆分接箱的特点1. 箱体结构设计合理箱体采用高温烤漆工艺，确保电缆分接箱的强度和稳定性。
同时，箱体壁厚适中，可防止外界碰撞和机械冲击。
2. 接线板设计科学接线板采用铝合金材质，具有导电性、耐高温，能够在高温环境下运行。
它采用了螺纹连接，能够方便地进行电缆连接或转接，不易松动。
3. 安全保护措施完备电缆分接箱设计有接地螺栓，能够将电缆缆芯与地线进行连接，避免电气事故。
同时，插头和插座采用保护地形式，确保电气安全性。
4. 可拆性好，维修方便电缆分接箱采用可拆拼设计，易于安装和拆卸。
同时，箱体门板采用快开设计，能够快速打开箱体进行维护。
四、电缆分接箱的安装要求1. 电缆分接箱安装位置应在室内电缆分接箱一般安装在室内使用，避免暴露在外，造成电气事故。
同时，在安装时应选择安装位置严格按照图纸要求进行设置。
2. 避免电缆过长电缆过长会影响到电缆分接箱的电气性能和稳定性，应根据实际情况确定合适的电缆长度。
3. 进出电缆的弯曲半径不小于缆径的6倍在电缆进出口处，应具有一定的弯曲半径，在经过绝缘处理的同时也能够满足电气使用的稳定性要求。
4. 禁止电缆扭曲，要保持平整在安装时，应遵循电缆本身的一些原则，不能把电缆定死，必须保持平整，以防电缆扭曲，从而影响电缆分接箱的电气性能。
同时，在安装电缆时，要保持接触良好，不得过紧或过松。
接线盒作用
接线盒作用
接线盒是指电气设备中用于连接电线、电缆的装置，其作用非常重要。
以下是接线盒的主要作用的介绍：
1. 保护电线连接点：接线盒可以提供一个安全的环境来连接电线和电缆，以保护电线连接点免受外界环境（如湿气、尘土等）的侵害。
这样可以确保连接点的稳定性和长期可靠性，降低故障率。
2. 管理电线：接线盒可以有效地管理电线，使其布线整齐有序，减少电线之间的纠缠和交叉，降低因电线之间短路或接触不良而引起的故障风险。
此外，接线盒还可以避免电线因外力拉扯而脱落或断裂。
3. 方便线路维护：接线盒使电线连接点集中在一个地方，方便对线路进行检修、维护和更换。
只需要打开接线盒的壳体，就可以方便地查看和操作电线连接点。
这样可以节省维修时间，提高线路的可靠性和可维护性。
4. 分配电源：在电气设备中，往往需要将电源分配到不同的电器设备上，接线盒可以作为一个分配器，将电源线连接到多个设备上，实现电能的有效分配。
通过接线盒，可以根据需要将电源接到不同位置，方便实现电器设备的布局和使用。
5. 隔离故障：电气设备中的故障有时会导致电线短路、电流过载等问题，接线盒可以起到隔离故障的作用。
当线路发生故障时，接线盒会自动切断电路，保护其他设备不受故障的影响。
这样可以减少故障的扩散范围，提高系统的可靠性和安全性。
总之，接线盒在电气设备中扮演着重要的角色。
它保护电线连接点、管理电线、方便线路维护、分配电源和隔离故障等功能，确保电气设备的正常运行和安全使用。
在选购接线盒时，需要考虑其尺寸、材质、防水性能等因素，以满足实际需求并提高设备的可靠性。
AL-JD系列电缆接地箱
AL-JD系列电缆接地箱一、概述35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。
上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。
因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层（或金属护套）上的感应电压和故障过电压。
通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过保护器接地。
如果线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过保护器接地。
为更好的适应市场的需求，方便用户现场安装使用，我公司开发了电缆接地箱，包括电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等三种形式的护层接地装置。
装置采用密封设计，安装使用简便，外型小巧美观。
目前，装置已广泛应用于全国各个电力系统，取得了良好的运行经验。
二、产品用途装置连接于电缆护层与地之间。
电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。
电缆护层保护接地箱和电缆护层交叉互联接地箱内涵电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护接地。
保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。
既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。
电缆护层保护器图三：保护器接线原理图三、产品型号说明电缆接地箱电缆接地箱类别：ZJJD-电缆护层直接地地箱BHJD-电缆护层保护接地箱JHJD-电缆护层交叉互联保护接地箱四、保护器性能参数表1注：标*为雷电冲击电流16kA下的残压五、使用条件1、环境温度-45℃～+55℃；2、海拔不超过4500m；超出4500m可根据实际情况特制；3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃；4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；5、长期使用于异常条件，保护器需特别制作，定货时应说明。
电缆接地箱如何选用
电缆接地箱如何选用
首先，要考虑的是电缆接地箱的安装要求，包括机柜、配电箱和开关控制室等安装空间结构的空间大小、安装位置、配置位置，以及电缆接地箱面对的室内空气动力学要求。
其次，根据室内空间要求，选择恰当型号的电缆接地箱，比如单柜电缆接地箱，这些电缆接地箱的安装空间较小，常用于机柜、配电箱、开关控制室等安装空间结构的拓扑结构分布，也可以在墙壁上安装，拓扑比较自由，即便安装空间不变，也可以装满多种型号的电缆箱，从而使用更灵活。
再次，应考虑设备的运行环境，如温度等，若室内温度较高，那么可以选择有降温功能的电缆接地箱，这样可以降低室内温度，保证电缆接地箱的正常运行。
此外，因为电缆接地箱会产生噪音，这是它不良的特性，所以在选择电缆接地箱时，还要考虑室内的噪音指标，以及选择有较好降噪性能的电缆接地箱，以控制室内的噪音水平。
最后，要根据实际情况，选择合适的电缆接地箱。
接地端子箱的用途-概述说明以及解释
接地端子箱的用途-概述说明以及解释1.引言1.1 概述接地端子箱是一种用于实现电气系统接地的设备，它扮演着极为重要的角色。
在电气工程中，接地是一项必不可少的安全措施，旨在保护人员和设备免受电击等意外伤害的危险。
接地端子箱作为一个重要的接地装置，被广泛应用于各种电气系统中。
该设备的主要功能是将电气系统中的电流通过导线引流到接地，从而确保电气设备正常运行和人身安全。
接地端子箱通常由金属材料制成，具有良好的导电性能和耐腐蚀性。
它通常被安装在电气系统的特定位置，以便于接地连接。
利用接地端子箱能够有效地把电流引导到大地，从而降低电气系统中可能存在的电压潜在差异，防止电气设备产生漏电等问题。
此外，接地端子箱还提供一个统一的接地点，方便维护人员进行接地连接，保证接地的连贯性和可靠性。
在电气系统设计和建设过程中，接地端子箱的安装和使用是非常重要的环节。
安装接地端子箱需要考虑到电气系统的具体情况，如系统的绝缘等级和电流负荷。
同时，在使用过程中也需要注意连接的可靠性和导线的质量，以确保接地效果的可靠性和安全性。
总之，接地端子箱在电气系统中发挥着重要的作用。
它能够有效地保护人员和设备的安全，预防电气事故的发生。
随着电气技术的不断发展，接地端子箱在各个领域中的应用前景将会更加广阔。
因此，我们应该高度重视接地端子箱的作用，并在电气系统设计和使用中合理地配置和使用它。
1.2文章结构1.2 文章结构本文将围绕接地端子箱的用途展开讨论，内容主要分为三个部分：引言、正文和结论。
通过这样的结构，读者可以全面了解接地端子箱的定义、功能以及安装和使用注意事项，进一步认识接地端子箱在电气系统中的重要性和应用前景。
引言部分将概述本文所要探讨的主题——接地端子箱。
首先，我们会简单介绍接地端子箱的概念和基本功能，以便读者了解接地端子箱的基本作用。
其次，我们将介绍本文的结构和主要内容，帮助读者在阅读过程中有一个清晰的框架，以便更好地理解和吸收文章中的信息。
浅谈电缆接地箱带电转换电路设计原理
浅谈电缆接地箱带电转换电路设计原理电缆接地箱是电力系统中不可或缺的一种设备，主要用于电缆系统的接地和防护。
但由于某些原因，一些设备可能需要在通电状态下进行维修或更换，因此需要设计一种带电转换电路。
这篇文章将对电缆接地箱带电转换电路设计原理进行浅谈。
一、带电转换电路的概念及要求带电转换电路是指在交流电源下将电缆接地箱由非带电状态转为带电状态的过程。
在此过程中，一定要注意保护维修人员的安全，并尽可能减小转换过程对电缆接地箱和电缆系统的影响。
电缆接地箱带电转换电路设计的要求非常严格，下面是一些要点：1.转换过程中不能产生大于系统工作电压的电压或电流；2.转换过程尽可能缩短，以减小对电缆接地箱和电缆系统的影响；3.必须对转换过程进行严格的控制和监测。
二、带电转换电路的设计原理电缆接地箱带电转换电路的设计原理基于以下两点：1.电流屏蔽原理根据电流屏蔽原理，当一个导体上出现电流时，电流主要沿着导体的外表面流动，内部的电场线与导体内部几乎无关。
因此，在电缆接地箱上加入一些金属遮挡板，其作用就是将电流的流动控制在遮挡板的表面，从而保证维修人员的安全。
2.相位垫高原理根据相位垫高原理，如果在一个带电物体的相邻部分同时处于高电位和低电位，那么在这两部分之间就会产生一个电势差。
当这个电势差达到一定值时，就可能产生电弧现象。
因此，在电缆接地箱上加入一些隔离开关，可以将一部分的接地箱隔离出去，从而有效地避免电弧的发生。
三、带电转换电路的实现电缆接地箱带电转换电路的实现有两种方法：1.带电转换模块带电转换模块是一种专门设计的电路板，可用于将电缆接地箱从非电性状态转换到电性状态。
带电转换模块的特点是控制精度高，转换时间短，但成本较高。
2.机械开关机械开关是一种简单的电气元件，可以用于控制电流和电压的导通和切断。
使用机械开关进行带电转换的优点是在成本方面比较低，但缺点是控制精度不够高，转换时间较长，对系统的影响也较大。
总之，电缆接地箱带电转换电路的设计实现需要充分考虑安全性、控制精度和转换时间等因素，以确保系统运行的可靠性和维修人员的安全。
接地总等电位箱
接地总等电位箱在现代建筑电气设计中，接地总等电位箱（Main Equipotential Bonding Box，简称MEB箱）扮演着至关重要的角色。
它是确保建筑物内电气系统安全、稳定运行的关键组件，对于防止电击事故、保护电气设备和维护系统的完整性具有不可替代的作用。
本文将详细探讨接地总等电位箱的原理、功能、应用及在电气安全中的重要性。
一、接地总等电位箱的原理接地总等电位箱是一种电气连接设备，它的核心原理在于通过将所有可导电部分（如金属管道、电缆金属护层、设备外壳等）连接到一个共同的接地网络上，从而消除电位差。
这种电位均衡作用有助于减少电气故障时产生的危险电压，为人员和设备提供保护。
二、接地总等电位箱的功能1. 等电位连接：MEB箱的主要功能是实现建筑物内所有金属构件的等电位连接。
这种连接可以确保在电气故障发生时，各金属部分之间不会产生危险的电位差，从而降低触电风险。
2. 雷电防护：在雷电天气中，建筑物可能受到雷电的直接或间接影响。
MEB箱通过等电位连接将雷电引入地下，避免雷电对建筑物内部电气系统和人员造成损害。
3. 电磁干扰屏蔽：MEB箱还能有效减少电磁干扰（EMI）对电气设备的影响。
通过连接金属构件，MEB箱形成了一个法拉第笼状结构，有助于屏蔽外部电磁场，保护内部设备免受干扰。
4. 故障电流分流：在电气系统发生故障时，MEB箱能够引导故障电流通过接地网络流入大地，避免电流在建筑物内部肆意流动，从而减少火灾和其他电气事故的风险。
三、接地总等电位箱的应用接地总等电位箱广泛应用于住宅、商业、工业等各类建筑物中。
在设计和安装过程中，需要考虑以下因素：1. 位置选择：MEB箱应安装在便于检修和维护的地方，如电气竖井或设备间内。
同时，其位置应尽可能靠近电气系统的进线处，以便有效地引导雷电和故障电流。
2. 连接方式：MEB箱内的连接应采用低阻抗导体，如铜排或铜绞线。
连接点应牢固可靠，接触电阻小，以确保等电位连接的有效性。
电缆接地
保护接地箱：主要作用与电缆端过电压。
高压电力电缆的铜屏蔽和钢铠一般都需要接地，两端接地和一端接地有什么区别？制作电缆终端头时，钢铠和铜屏蔽层能否焊接在一块？制作电缆中间头时，钢铠和铜屏蔽层能否焊接在一块？35KV高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。
在制作电缆头时，将钢铠和铜屏蔽层分开焊接接地，是为了便于检测电缆内护层的好坏，在检测电缆护层时，钢铠与铜屏蔽间通上电压，如果能承受一定的电压就证明内护层是完好无损。
如果没有这方面的要求，用不着检测电缆内护层，也可以将钢铠与铜屏蔽层连在一起接地（我们提倡分开引出后接地）。
为什么高压单芯交联聚乙烯绝缘电力电缆要采用特殊的接地方式？电力安全规程规定：35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。
但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。
当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。
感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。
此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。
电缆接地箱的用途
电缆接地箱的用途
电缆接地箱是用来捆绑电缆和接地箱的组件，通常用于建筑和行业应用，以便将电力网络中的电缆和接地接点进行有效的接线和分配。
接地箱可以用来保护电缆和接地点免受环境因素（如潮湿、低温、高温、污染和老化）的损害，以确保安全和可靠的运行。
电缆接地箱的主要用途是在安装电缆和接地点时分离电缆和接地点。
这样做的原因是接地箱的设计提供了一个安全的环境，在其里面，可以容纳多款电缆，并且有助于防止电缆发生短路。
接地箱具有非常强的传导性能，可以排除安全事故，例如触电。
另外，电缆接地箱还可以用来提供接地服务、继电器服务、断路器服务等。
接地服务用于在安装电气系统时将电气系统连接到地线。
继电器服务则是将电气系统中的控制器与受控设备之间的通信连接起来，可以提供远程控制和自动化功能。
断路器服务可以用来断开电路以防火灾和其它安全事故的发生。
最后，电缆接地箱还可以用来支持现场反应操作。
现场反应操作可以确保电缆和接地系统中的可靠性，从而减少电气设备的停机时间。
电缆接地箱的用途
电缆接地箱的用途电缆接地箱是一种用于电力系统的重要设备，其主要功能是提供电缆的接地保护，以确保电力系统的正常运行和人身安全。
下面将详细介绍电缆接地箱的用途。
1. 电缆接地保护：电缆接地箱是电力系统中电缆的重要部件，它能够将电缆与地面接地相连接，形成一个低阻抗的回路，使得电流能够通过地面流回电源，从而达到保护电缆和设备的目的。
当电缆发生故障或过载时，电缆接地箱能够迅速将电流引导到地面，降低故障对电力系统的影响。
2. 人身安全保护：电缆接地箱的另一个重要作用是保护人身安全。
在电力系统中，电缆携带着高压电流，一旦发生故障，会对人员造成严重的触电风险。
而电缆接地箱通过将电缆与地面接地相连接，可以将电流引导到地面，减少触电的危险。
因此，电缆接地箱在电力系统中起到了保护人员免受电击的重要作用。
3. 降低电磁干扰：电缆接地箱还可以降低电力系统对周围环境的电磁干扰。
在电力系统中，电缆携带着高压电流，会产生较强的电磁场。
这种电磁场不仅会对周围的设备和仪器产生干扰，还会对无线通信等其他系统造成干扰。
而通过将电缆与地面接地相连接，电缆接地箱能够有效地吸收和分散电磁场，减少对周围环境的干扰，提高通信和设备的可靠性。
4. 保护电力设备：电缆接地箱还能够保护电力设备免受电缆故障的影响。
在电力系统中，电缆是电能传输的重要通道，一旦电缆发生故障，不仅会影响电力系统的正常运行，还会对连接的设备造成损坏。
而电缆接地箱通过及时将电流引导到地面，可以减少故障对设备的影响，延长设备的使用寿命，提高电力系统的可靠性。
电缆接地箱是电力系统中不可或缺的设备，它主要用于电缆的接地保护、人身安全保护、降低电磁干扰以及保护电力设备免受电缆故障的影响。
通过合理使用和维护电缆接地箱，可以保障电力系统的正常运行，提高电力系统的可靠性和安全性。
电缆接地箱的用途
电缆接地箱的用途电缆接地箱是一种用于电力系统中的重要设备，其主要作用是为电缆提供接地保护，以确保电力系统的安全运行。
接地箱能够有效地将电缆的电流引导到大地中，从而防止电流在地下回流，减少电力系统中的感应电压和地电位升高，提高电力设备的运行可靠性和安全性。
电缆接地箱可以起到保护电缆的作用。
在电力系统中，电缆是承担输送和传输电能的重要设备，如果电缆没有接地保护，一旦发生外界的故障，如雷击等，会导致电缆产生感应电流，从而对电力设备造成损坏。
而接地箱通过将电缆与大地连接起来，能够有效地将感应电流引导到地下，避免电力设备受到损害。
电缆接地箱还能够降低电力系统的感应电压。
在电力系统中，由于电缆和金属管道等设备都是互相平行布置的，当电缆中有电流通过时，会在金属管道中产生感应电压。
如果这些感应电压过高，会对周围的设备和人员产生危险。
而接地箱能够将电缆的电流引导到大地中，从而减少通过金属管道的感应电流，降低感应电压，确保电力系统的安全运行。
电缆接地箱还能够防止地电位升高。
在电力系统中，由于电缆和设备的接地电阻有限，当电缆中有电流通过时，会在接地电阻上产生一定的电压，导致地电位升高。
如果地电位升高过高，会对周围的设备和人员产生危险。
而接地箱能够提供低阻接地，将电缆的电流引导到大地中，减少地电位升高，保护电力设备和人员的安全。
总结起来，电缆接地箱的用途主要是为电缆提供接地保护，保护电力设备和人员的安全。
它能够保护电缆、降低感应电压和防止地电位升高，确保电力系统的正常运行。
在电力系统中，电缆接地箱扮演着重要的角色，它是电力系统安全运行的基础设施之一。
因此，在电力系统设计和建设中，必须充分考虑电缆接地箱的使用，并确保其正确安装和运行，以保证电力系统的安全稳定运行。
接地箱安装标准
接地箱安装标准接地箱是一种用于保护设备和人身安全的装置，通常用于将电气设备和大地相连，以避免电流对设备和人员造成伤害。
下面是接地箱安装标准的详细说明。
一、接地箱的种类和用途接地箱通常分为两种类型：室内接地箱和室外接地箱。
室内接地箱主要用于室内配电系统的接地保护，室外接地箱主要用于室外配电设备的接地保护。
二、接地箱的安装位置1.室内接地箱的安装位置室内接地箱应该安装在干燥、通风良好、无剧烈震动和腐蚀性气体的地方。
同时，接地箱应该安装在容易检查和维修的地方，通常安装在配电柜旁边或配电室的地面上。
2.室外接地箱的安装位置室外接地箱应该安装在平坦、开阔、易于排水的地方，通常安装在电线杆或支架上。
在安装时，应该注意以下几点：（1）避免安装在人群密集的地方，以免对人员造成伤害；（2）避免安装在树木、建筑物等障碍物附近，以免影响设备的正常运行；（3）避免安装在易受雷击的地方，以免遭受雷击；（4）避免安装在易受腐蚀的地方，以免设备受到腐蚀。
三、接地箱的安装步骤1.准备工具和材料在安装接地箱之前，需要准备以下工具和材料：（1）螺丝刀、扳手等工具；（2）接地线、接线端子、防腐涂料等材料；（3）安全帽、手套等安全防护用品。
2.安装接地线在安装接地线时，应该注意以下几点：（1）接地线的规格应该符合设计要求，确保能够承受相应的电流；（2）接地线的连接应该牢固可靠，避免出现松动或接触不良的情况；（3）接地线的走向应该合理，避免出现弯曲或交叉的情况。
2.安装接线端子在安装接线端子时，应该注意以下几点：（1）接线端子的规格应该符合设计要求，确保能够承受相应的电流；（2）接线端子的连接应该牢固可靠，避免出现松动或接触不良的情况；（3）接线端子的标识应该清晰明了，方便日后的检查和维护。
3.涂装防腐涂料在接地箱的表面涂装防腐涂料时，应该注意以下几点：（1）涂料的质量应该符合设计要求，确保能够起到防腐保护的作用；（2）涂料的涂装应该均匀、完整，避免出现漏涂或涂装不均的情况；（3）涂料的干燥时间应该符合要求，确保涂料能够完全干燥。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆接地箱的用途
电缆接地箱是一种用于电力系统中的设备，主要用于将电缆的金属外护层与大地连接，实现电缆的安全接地。
它在电力系统的运行中起着至关重要的作用，可以保护人身安全，防止电缆线路发生故障，同时还能提高电力系统的可靠性和稳定性。
电缆接地箱能够确保电缆线路的安全运行。
在电力系统中，电缆是承载着大量电能的导线，如果没有有效的接地保护措施，一旦电缆发生故障，就有可能导致电弧燃烧、电击事故甚至爆炸。
而电缆接地箱通过将电缆的金属外护层与大地连接，能够将电缆的故障电流及时引入地下，从而避免电缆线路发生故障时对人身安全和设备造成的危害。
电缆接地箱可以提高电力系统的可靠性和稳定性。
在电力系统中，电缆线路是电能传输的重要通道，如果电缆线路发生故障，将会导致电力系统的中断，给生产和生活带来严重影响。
而电缆接地箱的使用能够及时发现电缆故障，并将其隔离，从而避免故障扩大和蔓延，保证电力系统的可靠运行。
同时，电缆接地箱还能够降低电缆线路的电磁干扰，提高电力系统的稳定性。
电缆接地箱还具有方便维护和管理的特点。
电缆接地箱通常安装在地下，可以保护电缆的接地装置免受外界环境的影响，减少了设备的损坏和故障的可能性。
同时，电缆接地箱还可以集中管理电缆的
接地装置，方便维护人员对接地系统进行巡检和维护，提高了工作效率和安全性。
电缆接地箱是电力系统中不可或缺的设备，它的主要用途是将电缆的金属外护层与大地连接，实现电缆的安全接地。
它能够确保电缆线路的安全运行，提高电力系统的可靠性和稳定性，方便维护和管理。
在电力系统建设和运行中，合理使用和维护电缆接地箱对于保障电力系统的安全稳定运行具有重要意义。
