SF6 气体现场回收处理技术
SF6气体回收处置方案
SF6气体回收处置方案1. 概述SF6气体是一种极强的温室气体，它在大气中停留时间长达3000年以上，同时具有高达23900倍的温室效应。
尽管目前SF6气体释放量很小，但由于其温室效应极高，对环境影响严重，所以全球范围内已开始强化控制并积极开发回收处置技术。
本文将从SF6气体回收及处置的技术、途径、方法等方面进行介绍，希望能够为大家提供一些参考。
2. SF6气体回收技术2.1 冷凝法回收技术冷凝法回收技术是指通过降低SF6气体温度使其达到液态状态进行回收的一种技术。
该技术利用热交换器将SF6气体通过冷却后进行冷凝，再进行沉淀分离和过滤操作，获得回收后的SF6气体。
冷凝法回收技术的优点是能够高效、连续地回收SF6气体。
但需要注意的是，由于SF6气体的沉淀分离需要足够的时间，因此对设备的物资技术要求较高，同时，回收装置以及情况监测系统等常规设备要求都很高，需要较多的投资和维护成本。
2.2 融合分离技术实质上，融合分离技术是一种通过升温后融化固态SF6气体，再进行吸附和分离的方法。
该技术主要是利用具有吸附性能的吸附剂对SF6气体进行吸附，達到分离和回收的效果。
相对于冷凝法回收技术，融合分离技术的优点在于可回收的融化气体只需进行简单的过滤操作，操作简单、低成本。
但需要注意的是，由于吸附剂需要定期更新以维持工作效率，因此对设备管理要求较高。
3. SF6气体处置3.1 热解处理热解处理是指将SF6气体等材料进行高温加热，使之分解成无害成分。
该处置方法适用于高浓度SF6气体、电力器件等的处理。
热解处理的原理是通过加热使SF6气体中的氧化物得到分离和分解，降低SF6气体中的空气污染物含量，从而达到处理效果。
热解处理的利用率较高，处理速度较快，而且处置后的副产品危害小，不会对环境造成二次污染。
但需要注意的是，热解处理是一种高温处理，需要配备大型加热炉以及污染物收集装置等高科技设备，需要大量投资及技术支持。
3.2 氧化剂处理氧化剂处理是通过将SF6气体暴露在氧化剂的作用下，使SF6气体中的带氧化物分解成无害的成分。
六氟化硫气体回收回充设备及处理系统
六氟化硫气体回收回充设备及处理系统作者：张礼栋陆新永韩海兵来源：《科学大众》2020年第01期摘; ;要：为了实现资源循环利用的生态目标，我国对SF6气体回收处理技术进行了研究，文章将对SF6气体回收回充设备及处理系统进行简要介绍，并对现如今已发现的回收处理技术和设备所存在的问题进行分析与解决。
关键词：SF6;回收回充设备;处理系统SF6是一种绝缘特性极强的气体，还具有“三无”特性，即无色、无味、无毒。
相比较传统的绝缘气体，SF6的绝缘强度远高之。
除此之外，SF6还具有良好的灭弧性，正因如此，它被广泛地应用于SF6电器。
1; ; SF6气体回收处理研究的重要意义虽然SF6气体本身不具有腐蚀性与毒性，但是，在高温高压气室中残存少量水蒸气的情况下，如果设备正常运作，会产生电弧并且会有局部异常放电的情况，此时，SF6气体会发生分解反应，并分解出带有HF，SO2F4，SOF2，SOF4等剧毒且腐蚀性强的有害气体的物质，因此，电气设备中金属元件的损坏程度会随这种物质留存于设备中时间的增加而加强，除此之外，还会威胁到人们的身体健康。
在还没有实行SF6气体的回收处理技术以前，人们大多数采用将SF6气体直接排入大气中的处理方法，对生态环境有着严重的危害。
为了解决SF6直接排放所产生的不良问题从而做到保护环境、维护人身安全、促进电气设备的安全运行，对SF6气体的回收处理技术进行研究并在现有的技术上进行完善，具有重要的现实意义。
从理论知识上讲，将SF6气体进行回收并循环利用是完全可以实现的。
其处理工作原理为：在保证SF6气体分子结构的理化性质与化学性质不会发生改变的情况下，去除SF6气体中存在的杂质气体，处理后所得的SF6气体依然可以满足电气与理化性能的要求。
目前，市场上所存在的回收回充设备并不能完全达到人们的需求，其回收速度慢、效率低、得率低、质量无法保证等问题会成为专业技术人员重点研究解决的方向。
我国对于气体回收的标准要求相比较于国际标准要严格很多，因此，SF6气体回收后不能立刻运用于电气设备，还必须要再经历一次严格净化处理后方可循环利用，但是，由于种种因素的影响，我国目前为止还没有发明出适合的小型新气处理设备。
六氟化硫气体现场回收处理技术的研究
死亡 。
电气设 备 中 的 Ｓ ６ Ｆ 的分 解 产物 有 以下 几 种 ： 氟
一
氢化 合物 、 硫化合 物 （ Ｆ ） 二 氟 化硫 （ Ｆ ） 十 氟 Ｓ 、 Ｓ 、
氟化 二硫 （ ） ＳＦ。 、二 氟 一 氧 一 硫 化 合 物 （ Ｏ 、 Ｓ Ｆ ）
的红外辐 射具 有很 强 的 吸 附作 用 ， 增 温 潜 力是 二 其
引进应用 ； 同时 ， 介 质其 他 电气设 备 ， 互感 器 、 Ｓ 如 套 管等设备 中也有 大 量 应 用 ， 示 出 Ｓ 气体 作 为 显
绝 缘介质 的强大 优势 。虽然 目前正在进 行尽量 少用
的 回收工 作 。
ｓ６ Ｆ 气体、 寻找新型替代物质等方面的技术研究 ， 但 由于电力需求增长快速 ， 目前对 Ｓ ６ 故 Ｆ 气体的应用
以 Ｓ６ Ｆ 气体为绝缘介质的电气设备在我 国使用 的时间虽 然不 长， 目前 高压 断路器 几乎 全部用 但 ｓ 气体绝缘介质替代 了以前所用 的油和空气绝缘 介质 。气体绝缘金属封闭开关设备（ Ｉ） Ｊ ＧＳ 在许多 网省公司均有投运 ；１ Ｖ电压等级 ｓ １０ｋ Ｆ 气体绝缘
有 机 氟 工 业
２１ ０ ０年第 ２期
Ｏｇｎ ｒａ ｏ—Ｆｕ ｒ ｅＩ ｄ ｓ ｌｏ ｎ ｎ ｕ ｔ ｉ ￣
・１ ・ ３
六氟化 硫气体现场 回收处理技术的研究
张若 飞 王 欢 苏 磊 康 英改
（． １河北省 电力研究 院 ， 河北 石家庄 ００ ２ ； ． ５０ １ ２ 河北 西柏坡发 电有 限责任公 司 ， 河北 石家庄 ００ ２ ） ５ ０ １
物 将严重 影 响运行 人 员 的人 身 安全 。 Ｓ 的增 温潜 力 是二 氧 化 碳 的 ２ ０ ３９ ０倍 ， 在 且
科技成果——六氟化硫废气回收、净化及再利用技术
科技成果——六氟化硫废气回收、净化及再利用技术技术类别减碳技术适用范围电力行业，适用于发电企业和供电企业行业现状该技术已在国网河北省电力有限公司应用，目前在国网河北省电力公司推广率达到5%。
成果简介（1）技术原理六氟化硫废气中的水分、分解产物、粉尘等杂质通过吸附过滤方式滤除，其余杂质气体通过双塔精馏提纯技术净化分离。
六氟化硫依次通过不同分子筛的过滤器，去除粉尘等机械杂质。
在第一精馏塔内，以低温精馏液化法将空气和碳氟化物杂质在精馏塔上部排放除去，气相状态下的八氟丙烷与少量六氟化硫通过精馏塔中下部排气，至第二精馏塔再次精馏处理、降至设定温度后，第二精馏塔底部气体通过尾气处理排出八氟丙烷。
（2）关键技术1、六氟化硫废气现场快速回收技术回收前期将六氟化硫气体直接通过低温液化和蒸发汽化的换热器，回收后期起动真空压缩机与压缩机联动运行进行负压回收，在不超过临界温度的情况下，使SF6气体快速液化并储存在压力容器中。
2、废气碱洗、吸附处理技术六氟化硫废气碱洗、多级吸附处理技术主要去除水分、分解产物、有毒低氟化物絮状物粉尘等。
六氟化硫废气通过一定浓度碱液去除酸性物质，再依次通过各类吸附剂（F-03分子筛、活性氧化铝、5A分子筛、活性硅胶组成混合净化剂）去除水分、机械类杂质等。
上述吸附剂达到饱和状态后可通过解析再利用。
3、六氟化硫废气深冷双级纯化再生技术采用低温精馏液化法将空气和低氟化物杂质去除，六氟化硫废气依次通过双级精馏塔，先经过第一级精馏塔进行精馏处理，第一级精馏塔中下部排气将气相中八氟丙烷与少量六氟化硫气体排至第二精馏塔内，第二精馏塔内再次进行精馏处理，降至设定温度后，使得六氟化硫与八氟丙烷重新分层，第二精馏塔底部气体主要为八氟丙烷，检测后通过尾气处理，排出八氟丙烷。
（3）工艺流程该项目工艺主要分为三大部分，六氟化硫废气回收、吸附预处理和双塔精馏净化提存。
六氟化硫现场回收工艺流程图六氟化硫净化处理工艺流程图主要技术指标回收率不小于96.5%；净化率不低于98%；净化处理能力不低于300kg/h。

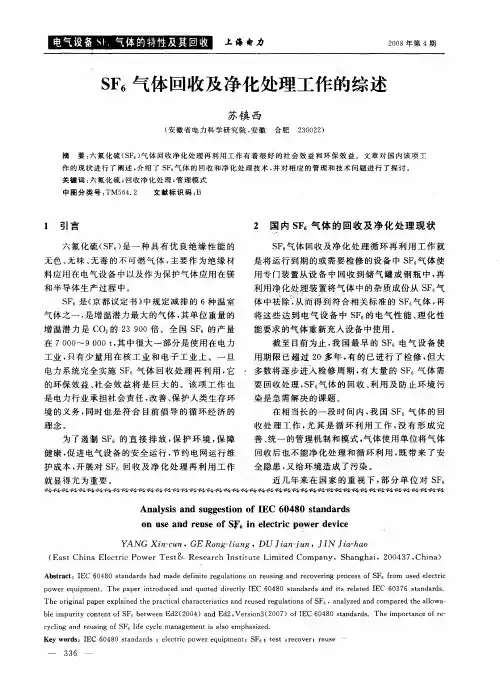

SF6气体回收及净化处理工作的综述
（ ｓ ｈ ｎ ｅ ｔｉ ｏ ｒ Ｔｅ ｔ Ｒｅ ｅ ｒ ｈ Ｉ ｓ ｉｕ ｅ Ｌｉ ｔ ｄ Ｃｏ ａ ｙ，Ｓ ａ ｇ ａ ，２ ０ ３ ， ｉ ａ Ｅａ ｔ Ｃ ｉ ａ Ｅｌｃ ｒｃ Ｐ ｗｅ ｓ ＆ ｓ ａ ｃ ｎ ｔｔ ｔ ｍｉｅ ｍｐ ｎ ｈ ｎ ｈ ｉ ０ ４ ７ Ｃｈ ｎ ）
用 专 门装置从设 备 中 回收 到 储 气罐 或 钢 瓶 中 ， 再
无 色 、 味 、 毒 的不可 燃 气 体 ， 无 无 主要 作 为绝 缘 材 料 应用 在 电气 设备 中 以及 作 为保护 气体 应用 在镁
和半 导体生产 过程 中。
Ｓ 《 都 议 定 书 》 规 定 减 排 的 ６种 温 室 Ｆ 是 京 中
作 的现 状 进 行 了 阐述 ， 绍 了 Ｓ ｓ 体 的 回 收 和净 化处 理技 术 ， 对 相 应 的 管 理 和 技 术 问 题 进 行 了 探 讨 。 介 Ｆ气 并
关键 词 ： 氟化 硫 ； 六 回收 净 化 处 理 ； 理 模 式 管
中 图分 类 号 ： ＴＭ５ ４ ２ ６ ．
文献标识码 ： Ｂ
上 海 电 力
２０ 年第 ４ ０８ 期
Ｓ６ Ｆ 气体回收及净化处理 工作 的综述
苏镇 西
（ 徽 省 电力 科 学 研 究 院 ， 安 安徽 合肥 ２０ ２ ） ３ ０ ２
六氟化硫气体回收净化处理装置技术的发展前景
六氟化硫气体回收净化处理装置技术的发展前景六氟化硫是温室效应极强的气体，在电力行业有着大量应用，该气体的大量排放对环境产生了极大的影响，该气体的净化处理成为亟需解决的问题，国内外厂家在国家电网对该气体治理的环境下，净化设备得到了迅速发展。
标签：六氟化硫气体；回收装置；分离净化装置；净化中心；六氟化硫特性及分解产物引言近些年来，温室气体的排放对全球环境的影响日益明显，作为电气设备运行中最主要的介质—六氟化硫气体，也变成了气候变暖其中一个不可忽略的因素。
就目前情况而言，了解六氟化硫气体特性，延伸并提高该种气体回收、净化装置的处理技术，具有很好的发展前景。
1 六氟化硫气体特性及其设备运用中出现的问题SF6气体是一种温室气体，它的温室效应是等量CO2气体的23900倍，在自然条件下需要大约3000年左右才能自然分解。
六氟化硫气体因具有优异的灭弧和绝缘性能，自20世纪60年代起，被成功地应用于高压电器中，引起高压电气设备的一场大革新。
进入21世纪，世界电力市场全封闭组合电器的大量应用，电压等级的不断攀升，六氟化硫气体的充注量也在大量增加，气体的需求量也在快速上升的趋势。
由于目前国内以六氟化硫回收装置产品为主，功能低下，导致维修现场气体经常违规排放，排放的气体都是在高压开关长期运行的状态下，分解出组分复杂的气体。
以上的多元反应生成的分解物对人体产生直接危害，并严重的污染环境。
另外，六氟化硫过多的排放，会引起更加严重的温室效应，对人类的生存环境带来威胁。
据调查目前国内一年用六氟化硫气体8000吨左右气体，如果每年按10%的废弃，排放量相当于当量的CO2气体2000万吨。
通过六氟化硫运行气体对人类生理特性分析和恶化地球环境的调查，加强六氟化硫运行气体的排放，做好气体的重复再利用，才能使我们生存环境得到改善。
2 六氟化硫回收净化处理装置在电力行业的现状目前国内六氟化硫气体绝大部分用于电力行业，气体的处理设备主要是回收装置为主，需求方购买的回收装置多数是回收速度慢、性能不高、配置低产品，该类产品对气体的净化处理作用不大，大多是环保要求的摆设，同时由于回收装置系统的密封性不好，回收后的气体受到污染无法再次使用，造成了气体的浪费。
SF6气体回收装置工作原理
SF6气体回收装置工作原理SF6气体回收装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全。
各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
SF6气体回收装置的基本工作原理是采用冷冻液化法。
在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。
同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。
这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。
在充放时，首先利用本装置的真空泵对SF6电器设备(或钢瓶)和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。
在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。
净化功能是在完成上述回收、充放功能时同步完成的。
系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。
系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。
过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。
SF6气体回收装置系统中设有可靠的安全保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机;安全阀安装在贮存容器上一旦超压安全阀自动打开排放气体，压力下降后自动关闭。
另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可;压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上;冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。
系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。
六氟化硫气体回收装置操作规程
六氟化硫气体回收装置操作规程一、操作目的六氟化硫气体是一种常用的高压或中压绝缘气体，用于电力设备的绝缘和灭弧中。
为了保护环境，减少六氟化硫气体的排放和浪费，必要时需要进行回收处理。
本操作规程的目的是确保六氟化硫气体回收装置的安全运行和环保操作。
二、操作人员要求1.本操作规程适用于六氟化硫气体回收装置的操作人员。
2.操作人员必须经过专门培训并获得合格的操作证书。
3.操作人员必须了解六氟化硫气体及其回收装置的工作原理和操作要点。
三、操作准备1.操作前必须检查回收装置是否完好，仪器设备是否正常工作。
2.确保操作区域通风良好，防止六氟化硫气体泄漏。
3.检查回收容器是否处于合适的位置并连接良好。
四、操作流程1.打开回收装置主电源开关。
2.根据现场情况选择适当的回收引导管，将其连接到六氟化硫气体源处，并确保连接处密封可靠。
3.打开六氟化硫气体源处的阀门，使其进入回收装置。
4.观察六氟化硫气体的液位或压力，确保回收装置正常工作。
5.当六氟化硫气体回收到一定程度时，关闭六氟化硫气体源处的阀门。
6.打开回收装置内的排放阀，将净化后的气体排放到安全区域。
7.完成回收作业后，关闭回收装置内的排放阀。
8.断开回收引导管并按规定的程序进行密封处理。
9.关闭回收装置主电源开关。
五、注意事项1.操作人员必须佩戴适当的防护装备，如手套、护目镜等。
2.操作过程中严禁吸烟、使用明火或产生火花。
3.如有异常气味或发现六氟化硫气体泄漏，应立即停止作业，并采取相应措施查找原因并进行修复。
4.操作人员必须按照规定的时间对回收装置进行维护和保养，保证其正常运行。
六、事故处理1.如发生泄漏事故，应立即采取应急措施控制泄漏源，并通知相关单位进行处理。
2.如发生火灾事故，应立即启动消防设备进行灭火，并保障人员安全。
3.报告事故情况，填写事故报告表，并按要求上报相关部门。
七、操作记录1.每次操作结束后，应填写操作记录表，并交由主管部门备案。
2.操作记录应包括操作时间、地点、人员、六氟化硫气体的回收量等相关信息。
关于SF6气体的回收及处理措施探讨
关于SF6气体的回收及处理措施探讨摘要：SF6气体化学性质十分稳定，它与电气设备中常用的金属及其它有机材料不会发生化学作用，兼且自身具有优良的绝缘特性，因此SF6气体迄今已被广泛地应用于电力设备（如高压断路器等）当中。
需要注意的是，经过电弧作用或是混入杂质的SF6气体会生成有毒物质，会对人身和环境造成损害。
随着社会经济的进步和电力工业的不断发展，SF6气体使用量明显增加，正确的使用和管理SF6气体，保护环境健康和人身安全成为了不容忽视的问题。
本文主要针对SF6气体的回收及处理措施进行了探讨，以供参考。
关键词：SF6气体；回收；处理措施SF6气体是一种无色无味的气体，具有着优异的电气绝缘性同时还具备了卓越的灭弧性能，其通常被应用于断路器、绝缘输电管线、变压器以及绝缘变电站中。
设备当设备产生电弧或者局部发生异常放电的情况下，SF6在气室的高温高压条件下与内部存在的少量水蒸气发生反应，会分解为有毒物质并对设备内部的金属元件发生腐蚀作用。
因此，对于SF6气体的现场回收处理以及再次利用就显得尤为重要。
1、SF6气体及其分解物的危害SF6气体在常温条件下，化学性质相当稳定，这种气体本身并没有剧烈的毒性，但是由于在过程中，SF6气体中可能会存在微量的氟化氢、低氟化硫以及十氟化二硫等副产物，这些副产物对人体是有很大危害的。
但相对来说，最重要的毒性来源还是六氟化硫的分解物——SF4、SO2、SOF2、SOF4、SO2F4等。
这些气体一旦被人体吸入，即使剂量很小也对产生巨大的毒性。
因此，SF6气体的分解物对于现场的相关操作人员的人身安全来说是具有很大的威胁的。
反应方程式如下：SF4+H2O→SOF2+2HFSOF2+H2O→SO2+2HFS OF4+H2O→SO2F2+2HFSO2F2+2H2O→H2SO4+2HF另外，SF6气体是目前所规定的六种由于人类活动所排放的温室气体之一，其在大气中存在的寿命长，影响巨大，已经成为了形成温室效应的重要潜在的威胁。
SF6的回收(新)
第二十一节 SF气体的回收61 范围适用于SF6产品在解体、包装、检修等需将SF6气体回收的作业。
规定了SF6气体回收所需设备、工具、作业顺序及作业注意事项等内容。
2 目的保证SF6气体回收作业的正常进行，确保作业安全。
3 设备、工具充放气装置、橡皮软管、接头、活扳手等。
4 SF6气体回收作业4.1 设备及软管选择利用充放气装置回收SF6气体时，回收气体的速度与装置种类无关，与装置中压缩机的功率有关，压缩机功率越大，回收速度越快，效率越高；软管口径越大，长度越短，回收效率就越高。
因此要尽量选择功率大的充放气装置和口径大而短的软管进行SF6气体回收作业。
4.2 SF6气体回收作业顺序（参见图1）。
4.2.1 连接气室至压缩机的气管。
4.2.2 连接储气罐至气瓶的气管。
4.2.3 回收SF6气体前应先用真空泵抽除管道及外联胶管中的空气。
4.2.4 回收SF6气体时应严格按照SF6充放气装置上所示的回收气体打开（或关闭）阀门的顺序作业。
4.2.5 启动压缩机，注意观察和控制压缩机各级的压力，如果发现异常或压力超压时，应立即关闭进气阀门，停止压缩机，进行检查，同时关闭所有阀门。
4.2.6 回收SF6气体时，如果产品内SF6气体压力高于储液罐内的压力，应先使两者压力平衡后，才能允许开机回收。
4.2.7 气室中SF6气体压力到达5000Pa时，迅速关闭阀门，然后停止压缩机，并关闭其它阀门。
（若设备能力达不到要求，回收压力不得低于0.08MPa）4.2.8 回收气体时，回收入气瓶中气体重量应为G以下；G按式（1）计算：VG = （1）CG-气体重量 Kg；V-气瓶内容积 L；C-气体常数 0.91。
5 SF6气体回收作业的检查及注意事项5.1 在回收SF6气体前，应预先对橡皮管抽真空并对其进行真空检查，确认是否漏气，若漏气则更换新的橡皮软管。
5.2 橡皮软管运行到1000h左右时，必须由计量处对其进行压力和气密性试验。
科技成果——六氟化硫(SF6)气体循环再利用技术
科技成果——六氟化硫（SF6）气体循环再利用技术技术类别减碳技术适用范围电力领域行业现状目前我国国家电网相关公司已经明确要求建立省级SF6气体回收净化处理中心并完善公司系统SF6气体回收处理网络，全面实现回收SF6气体统一管理。
在2012-2013年期间，已完成江苏、福建、河南、辽宁、吉林、陕西、北京、天津、山西、山东、上海、浙江、湖南、江西、黑龙江、蒙东、青海、新疆和西藏公司的六氟化硫回收处理中心建设工作。
目前该技术已在安徽、宁夏、湖北、华北、甘肃等省的电网系统进行了应用，并在国家电网公司20多个省（市）电力公司如江苏、浙江、山西等省推广应用，各处理中心运行状况良好，共回收处理SF6气体近200吨。
成果简介1、技术原理（1）SF6回收回充工作原理采用改进的对SF6气体直接制冷的方式，通过冷媒与SF6直接接触，提高热利用效率，通过制冷液化和加压灌瓶的方式提高SF6气体回收灌装速度；采用对SF6直接加热蒸发汽化的方式，提高SF6的蒸发汽化速度，进而提高回收回充速度。
（2）SF6净化处理工作原理净化处理系统由倒转单元、缓冲处理单元、动力单元、深冷分离处理单元组成。
钢瓶被倒转单元夹紧后，倒转，并达到设定高度，通过带手动球阀的压力软管连接到处理单元。
钢瓶内的高压SF6经处理单元缓冲罐后减压到0.6MPa，流向处理单元吸附塔内，将旧气中的杂质及水分等杂质吸附后，通过动力单元压缩机打向尾气深冷分离单元。
利用动力单元间歇抽出深冷单元中的尾气，并存储在动力单元储气罐内。
当深冷单元的尾气分离过程达到设定值后，利用低温液泵将深冷容器内的低温液体抽至钢瓶内。
2、关键技术（1）回收回充技术采用对SF6气体直接换热的技术，研制SF6回收回充设备，其功能为回收、回充和抽真空。
辅助回收设备可将回收回充设备排出的高压SF6气体，降温后变成低温的气/液混合物，便于灌瓶。
同时，也可将纯净的SF6气体快速回充入相应的SF6设备中，实现对电气设备的抽真空以及对设备本身的自洁；（2）净化处理技术采用预处理、变压吸附、深冷分离、尾气分离的净化处理技术设计SF6净化处理系统，主要包括：源气气化单元、缓冲处理单元、动力单元、尾气深冷分离处理单元等。
科技成果——六氟化硫气体回收再利用技术
科技成果——六氟化硫气体回收再利用技术技术类别温室气体排放削减和利用技术适用范围应用于电力行业。
在电气开关、变压器、电气母线等使用六氟化硫气体的场合，对设备内的六氟化硫气体进行回收净化处理。
成果简介利用冷阱技术对六氟化硫气体和空气进行有效分离；采用有饱和度提示和加温再生功能的高性能分子筛对有毒低氟化物和水分进行过滤吸附，高效提纯六氟化硫气体；利用六氟化硫气体监测装置对经处理后的气体品质进行分析和控制，对于不符合新气标准的六氟化硫气体可重新启动净化程序。
经过净化的六氟化硫气体满足GB12022-2006的相关要求（六氟化硫气体纯度99.9%，空气含量0.04%（质量百分比））。
冷阱提纯技术是六氟化硫回收净化再生系统的核心技术，利用六氟化硫分解产物、氮气、氧气、二氧化碳等杂质气体难溶于液态六氟化硫中的特性，和六氟化硫气体易于液化的特点，在一定压力下，采用特殊制冷技术迅速使六氟化硫气体温度降低至在该压力下的熔点，使其变为液态（杂质气体仍为气态），由于制冷迅速，在六氟化硫液态表面会快速的结一层薄薄的“冰”，聚积在提纯罐上部的杂质气体中仅含有微量的六氟化硫，用抽真空装置将杂质气体抽出就可实现对六氟化硫气体提纯的目的了。
硅铝酸盐多微孔晶体分子筛对极性分子（如水）和不饱和分子表现出强烈的吸附能力，而且分子筛还具有筛分功能，孔径分布非常均一，只有分子直径小于孔穴直径的物质才可能进入分子筛的晶穴内部，分离效果好。
PLC的全称为可编程逻辑控制器（Programmable Logic Controller，PLC），是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的接线复杂、可靠性低、功耗高、通用性和灵活性差的缺点，不需要专门的计算机编程语言知识，用户程序编制形象、直观、方便易学；调试与查错也都很方便。
技术效果经过净化的六氟化硫气体满足GB12022-2006的相关要求（六氟化硫气体纯度99.9%，空气含量0.04%（质量百分比））；该技术与通用的液化提纯方法相比，提高了回收率和回收速度。
六氟化硫气体回收装置技术条件
六氟化硫气体回收装置技术条件1. 引言大家好！今天我们聊聊一个听起来有点“高大上”的话题——六氟化硫气体回收装置技术条件。
别担心，虽然名字听上去有些拗口，但我们一定能把它讲得清清楚楚，简单明了，让大家一听就懂。
你看，六氟化硫，简称SF6，是一种被广泛应用于电力设备中的气体，它的作用可大了，比如帮助我们避免电气设备出现故障。
不过，随着使用，这些气体也可能会跑到空气中去，这就需要我们用回收装置来把它们“抓住”，避免环境受污染。
怎么样，听起来是不是很有趣呢？2. 回收装置的基本要求2.1. 功能要强大首先，回收装置得够“给力”。
你想啊，六氟化硫可是一个厉害的家伙，它不仅不容易被捉住，而且对环境的影响也不小。
所以我们的回收装置就得有很强的功能，不光能抓住它，还得把它处理得妥妥的。
换句话说，它得能在各种条件下稳定运行，不管是冷还是热，不管是高压还是低压，统统搞定。
就像我们常说的：“做事要做到底，不然可就白忙了。
”2.2. 操作要简便说到操作，回收装置得让人一看就懂，一学就会。
别让它变成那种让人头疼的“高科技”，那样反而不实用。
操作界面要清晰，一目了然，各种参数设置得简单明了，就像是使用家里的洗衣机一样简单。
大家都知道，“难者不会，会者不难”，我们希望这个装置能做到“会者一学就会”，确保操作员能够轻松上手。
3. 安全性与环保要求3.1. 安全性至关重要安全性可是重中之重。
回收装置在工作过程中，要确保不会出现漏气、爆炸等危险。
就像我们开车一样，安全带、气囊少不了，回收装置也要有全面的安全措施。
它得有过压保护、低温报警、漏气检测等功能，确保设备在各种情况下都能稳定运行，万无一失。
就像老话说的：“千里之行，始于足下”，在回收过程中每一个细节都不容忽视。
3.2. 环保不能忘说到环保，回收装置不仅要回收六氟化硫气体，还得做到低噪音、低能耗，不给环境增加负担。
要知道，现代社会讲究的就是绿色发展，我们可不能光说不练。
装置的设计要符合环保标准，运行过程中产生的废气、废水都得经过处理，确保不会对环境造成二次污染。
sf6回收处理方法及再利用
• 目前国内电气设备SF6废气处理主要分两种 形式，其一是直接将设备解体把废气排放
到大气中；另一种方案是将设备内的废气
通过回收装置注入一个储存装置中，对于
已回收的气体由于缺乏处理方案，为了防
止存储罐泄漏带来安全事故，一些单位将 已回收的废气重新排放到大气中，SF6回收 处理问题没有从根本得到解决。
三、SF6排放气体回收处理工作的 现状和问题
（一）废气的来源和回收现状
• 电力设备SF6废气的排放来自设备故障检修、 计划检修及设备报废三个方面，其中计划 检修和设备报废占主要部分，从国内SF6设 备大量使用时间看，早期投用的设备已陆
续到了检修周期，而随着电力工业快速发 展、新技术不断采用，电力工业的SF6废气 排放量会越来越大。
• 六氟化硫（SF6）气体是目前发现的六种温 室气体之一。目前，发现人类活动排放的 温室气体有六种，它们是二氧化碳、甲烷、 氧化亚氮、氢氟碳合物、全氟化碳、六氟 化硫，这当中氟化物就有三种。
• 虽然CO2对温室效应影响最大，占60%，而 SF6气体的影响仅占0.1%，但SF6气体分子 对温室效应具有潜在的危害，这是因为SF6 气体一个分子对温室效应的影响为CO2分子 的25000倍，同时，排放在大气中的SF6气 体寿命特长，约3400年。
• 六氟化硫回收处理和检测工作由专业技术 人员同时完成可以及时发现回收处理工作 中存在的问题，对于六氟化硫废气回收装 置的不断改进和确保回收处理后的废气质 量达标回用具有积极作用。
• 专业化的回收和检测队伍不但提高了回收 工作的效率，同时还降低了回收处理的成 本，提高了回收处理工作的安全性，加强 了河北南网六氟化硫回收工作监督管理。
• 根据河北省电力公司所属各供电公司和超 高压公司2007年补充新气量估算，河北南 网SF6废气排放量将在5050-6300Kg，将 来的排放量将在此基础上逐年上升。
电力设备SF6 气体现场高效回收回充技术研
2009, 37 (9)
定其技术参数为 :极限真空值应达到 10 Pa,抽真 空能力应大于 60 m3 / h。
在大致相同排量情况下 ,经详细比较价格 、安 装尺寸 、安装方式 、总重量 、价格 ,最终选定德国普 旭 (BUSCH )真空泵 。样机试验结果表明 :普旭真 空泵完全满足设备要求 。
真空计选用德国 LAYBOARD TTR 991型 ,经 样机试验验证 ,完全能满足回收回充设备对抽真 空的显示要求 。 1. 3. 2 抽真空管路设计
1 回收回充技术研究
1. 1 压缩机选型与试验研究 1. 1. 1 压缩机选型
压缩机是回收回充设备的核心部件 ,它直接 关系着设备的整体回收速度 ,并影响着设备的整 体布置及管路设计 。因此 ,在压缩机选型过程中 , 进行了大量寻优工作 。对压缩机提出的基本技术 参数要求为 :进口压力 ≤0. 7 M Pa,出口压力 ≤3. 6 M Pa,排气量 ≥7 m3 / h。
针对这一问题 ,在所有该类型阀前后均设置 真空连接回路 ,以使抽真空功能真正达到目的 。 同时 ,为避免窜气 ,相应细化系统自洁回路控制模 块。 1. 3. 3 吸附剂再生
常见的回收回充设备均采用更换吸附剂的方 式来处理压缩机入口吸附罐内已饱和的吸附剂 。 饱和的吸附剂内含有大量杂质尤其是分解后的有 毒低氟化物 ,对其处理存在着操作人员自身安全 及环境污染的双重问题 。在大量试验的基础上 , 提出了最简捷的吸附剂再生处理方式 :利用设备 自身真空泵对压缩机入口吸附罐内的吸附剂进行 抽真空再生 ,抽出吸附剂中的低氟化物等杂质 ,直 接接入到特殊设计的中和池中反应 ,进行无毒化 处理后排放 。罐内的吸附剂即可再次使用 。既可 使饱和的吸附剂有效再生 ,避免了频繁更换吸附 剂带来的安全隐患 ,又可使吸附剂再生尾气得到 妥善处理后无毒排放 ;或在吸附剂废弃不用前进 行抽真空及中和处理后再取出 ,达到真正的零排 放。 1. 4 电气设计 1. 4. 1 设计总则及功能
电气设备六氟化硫气体回收处理技术之试验研究
电气设备六氟化硫气体回收处理技术之试验研究[摘要]本文介绍六氟化硫气体的物理、化学性质和其在电力系统中的用途。
论述了六氟化硫气体及其分解产物对电气设备、人体健康和环境的危害性和对废弃六氟化硫气体回收处理的必要性。
介绍了六氟化硫回收处理的物理、化学工艺并通过对某变电站的六氟化硫气体的回收净化实例，证明了六氟化硫气体回收处理的可行性。
【关键词】六氟化硫；回收；处理；工艺1、引言六氟化硫（SF6）是一种惰性气体，SF6气体分子量大，密度是6.16kg/m3，是空气的5倍多。
在常温常压下无色、无味、无毒、不可燃等性质。
因其优良的绝缘、灭弧性能而被用做电气设备中的绝缘、灭弧介质。
随着电力工业的迅速发展和技术装备水平的提高，大量的六氟化硫断路器和全密封组合电器不断地投入建设和运行中，电力系统六氟化硫的用气量占全国气体总产量的70%以上。
然而，六氟化硫电气设备在检修或者六氟化硫用至寿命终了时，如何回收处理是当前电力系统普遍存在的问题。
2、六氟化硫气体回收处理的的必要性六氟化硫在电气设备中使用会产生许多不利因素，SF6气体长期在电弧作用下会产生分解产物这些分解产物对设备、人体健康和环境有很大的危害。
国家电网公司“2006年社会责任报告”中明确提出“减少污染物和废弃物排放，回收再利用六氟化硫气体”的节能和环保要求，所以必须对用至寿命终了的六氟化硫气体进行处理后再利用。
3、六氟化硫气体回收处理工艺本文介绍的六氟化硫气体回收净化处理工艺采用物理分离和化学吸附原理。
如下图所示：六氟化硫回收净化工艺在SF6气体回收中采用高效吸附剂吸附油气及有机物，采用高性能分子筛吸附水分和SF6分解产物，利用物理降温技术对气体SF6进行液化，达到有效分离空气和其他杂质气体效果。
化学吸附和物理分离主要工艺流程如下：将六氟化硫电气设备中需要更换的SF6气体通过回收入口进入回收净化装置，吸附过滤及物理降温处理循环流程：SF6电气设备中用至寿命终了的SF6气体依次通过油气吸收装置、水分吸收装置、SF6分解产物吸收装置，将矿物油及有机物、水份和分解产物等杂质除去。
sf6气体回收装置原理
sf6气体回收装置原理SF6气体回收装置原理SF6气体是一种常用的绝缘介质，广泛应用于高压开关设备、变电站等电力设备中。
然而，SF6气体具有高温高压下易分解、对环境有害等缺点，因此需要对其进行回收处理。
本文将介绍SF6气体回收装置的原理。
一、SF6气体回收装置的组成SF6气体回收装置主要由SF6气体回收系统、真空系统、压缩系统、冷却系统、净化系统、控制系统等组成。
其中，SF6气体回收系统是整个装置的核心部分，主要由SF6气体回收罐、SF6气体回收泵、SF6气体回收管路等组成。
二、SF6气体回收装置的原理SF6气体回收装置的原理是利用真空泵将SF6气体从设备中抽出，经过冷却、净化等处理后，再压缩回收到设备中。
具体步骤如下：1. 抽气：利用真空泵将SF6气体从设备中抽出，使设备内部形成真空状态。
2. 冷却：将抽出的SF6气体通过冷却系统进行冷却，使其温度降低至-40℃以下。
3. 净化：将冷却后的SF6气体通过净化系统进行净化，去除其中的杂质和水分。
4. 压缩：将净化后的SF6气体通过压缩系统进行压缩，使其压力达到设备要求的压力。
5. 回收：将压缩后的SF6气体通过回收管路回收到设备中，完成SF6气体的回收处理。
三、SF6气体回收装置的优点1. 环保：通过回收处理，可以减少SF6气体的排放，降低对环境的污染。
2. 经济：回收处理后的SF6气体可以再次使用，降低了设备的运行成本。
3. 安全：回收处理可以避免SF6气体在设备中分解产生有害气体，保障设备的安全运行。
四、SF6气体回收装置的应用SF6气体回收装置广泛应用于高压开关设备、变电站等电力设备中，可以有效地减少SF6气体的排放，保护环境，降低运行成本，提高设备的安全性能。
总之，SF6气体回收装置是一种重要的环保设备，具有广泛的应用前景。
通过对其原理的了解，可以更好地理解其工作过程，为其应用和推广提供有力的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SF6 气体现场回收处理技术
摘要：六氟化硫（SF6)是应用于中、高压电气设备的良好绝缘气体，广泛应用于
电力变电站的电气设备(GIS)和其他电气设备中。
但在高温，或出现电弧的情况下，SF6气体会分解产生二氧化硫SO2和氟化氢HF等有害气体，对大气环境污染和人身安全造成影响。
必须采取气体回收处理，这样才能有效的防止SF6气体对大气
的污染，实现电力设备运行、检修实施水平提升，满足整个电力设备管理需求。
本文针对SF6气体现场回收处理技术研究做出了分析。
关键词：SF6气体；现场回收；处理技术
1SF6气体现场回收处理的必要性
随着电力工业高速发展，对电力设备绝缘保护工作尤其重要，通过SF6绝缘
气体的应用，能够有效的为电力企业安全运营提供保障。
SF6作为一种稳定性的
绝缘保护气体，在现有电力企业生产运营中，可以提升其整个行业生产管理质量。
SF6气体作为电力设备绝缘保护介质，有效为电力企业设备安全运行奠定了基础。
虽然SF6气体的稳定性较好，但是随着气体在长时间高温下、电弧放电间，SF6气体会慢慢分解，SF6气体会分解产生二氧化硫SO2和氟化氢HF等有害气体，氟化氢（HF)这种产物会很快和开关气室内壁发生反应形成金属氟化物，这些金属氟化物对人的皮肤和眼睛具有很强的刺激性，一旦接触非常危险。
会对大气环境
产生污染和人身安全造成危害，因此必须加强对SF6气体回收处理，采取定期维
护管理方式，提高设备绝缘保护气体的绝缘性能。
最大限度的为电力设备应用管
理提供安全保障，满足电力设备安全绝缘保护需求。
2SF6气体回收装置的系统原理
SF6气体回收装置中包括了回收系统、存储系统以及抽真空系统等多个部分，其中回收系统通常利用高压液化或者冷冻液化原理，在回收的过程中，结合SF6
的压力稳定特性曲线，使用压缩机进行加压，并且通过热交换器对加压高温气体
进行降温，可使SF6气体以液态的形式存储在容器内，便于进行使用。
回收系统
中的过滤器装置可对SF6进行净化，使其满足使用的需求。
抽真空系统中包括真
空泵、阀门以及真空探头，目前行业内要求所有回收装置的抽真空系统安装防返
油装置，可避免真空泵油返流到电气设备之中。
充气系统中包括了加热装置、减
压阀等，将储气容器中的气体压力平衡到电气设备中，当储气容器的气体压力与
电力设备的压力达到平衡的时候，电气设备的气体压力没有达到一定的要求，需
要启动压缩机将储气容器中的气体加压，之后再充入电气设备内。
3SF6气体现场回收处理技术应用
3.1SF6气体回收处理准备
在使用装置前，应开展全面的检查工作，首先，应检查真空泵的油位，使其
处于正常的范围之内，对气管进行检查，判断是否存在破损以及内部污染等问题，发现问题应将内部清理后再使用。
之后将气管与装置的进出口进行了解，检查接
头的密封性。
其次，在部件工作前，需要检查部件的连接是否稳固。
对漏电保护
装置进行检查，动作正常可将装置接通电源，同时保证电源线的绝缘性良好。
最后，应检查电源的相序，当电源接通之后，相序正确指示会变亮，当电源连接存
在错误或者相序错误的时候，需要操作闭锁，对电源的连接情况进行调整，或者
将相序改变。
3.2SF6气体回收装置操作
在应用中，应将GIS开关气室阀门打开，使用气体回收功能来回收SF6气体，将经过回收的SF6保存在储气罐或者钢瓶中。
连接GIS断路器气室与回收装置，
将储气罐的球阀打开，设置功能开关，启动回收和存储气体功能，可通过自动功
能来进行气体回收操作。
当回收压力达到了相应的要求之后，可将功能停止，完
成对气体的回收处理。
在操作中应注意抽真空设备的运转情况，确保装置没有问题，发现问题时应进行检查和处理。
例如，出现了管路漏气情况的时候，应将外
部连接软管断开，将进气接口封住，并启动抽真空功能进行检查，当真空度没有
达到要求的时候，应将电气设备与外部连接软管的漏气原因排除。
之后将装置管
路进行逐段检查，明确产生问题的位置。
3.3SF6气体回收净化处理工艺流程
由于SF6本身的化学性质很稳定，因此处理工作就是将气体中的杂质成份从SF6中去除，而SF6分子结构及其理化性质也不会发生变化，经处理净化后的SF6
完全可以达到新气的电气性能、理化性能的要求。
因此，SF6回收处理循环再利
用从理论上是完全可行。
当对SF6气体进行现场回收净化处理时，需要按照规范
的流程进行操作，保证气体净化效果符合实际要求。
在SF6气体现场回收净化工
艺应用中，主要包括以下几部分，分别为动力单元、油气吸收装置、水分吸收装置、分解产物吸收装置、深冷装置、SF6存储系统、SF6检测装置等。
部分高端设备组合使用变压吸附、空气分离、双级制冷中温罐液化、复叠制冷低温罐分离等
处理方法，被污染的SF6气体经过净化处理后，可达到GB/T12022-2014《工业六
氟化硫》新气标准，实现六氟化硫气体的循环使用。
4SF6气体回收处理技术应用可行性及检测
4.1气体回收处理技术应用可行性
电力工业发展中，为了加强GIS电气设备的运行效果，应根据设备使用要求，定期对绝缘保护气体进行检测，为电力设备安全管理提供相应的参考依据。
在电
力设备安全运行过程中产生问题的时候，应对设备的绝缘保护气体进行分析。
对
于被污染过的SF6气体，应对气体微水含量、气体浓度以及综合产物开展分析，
并对污染气体进行净化处理。
气体处理装置上安装干式过滤器以及粉尘过滤器等
再生过滤系统，其中干式过滤器可将气态分解的产物进行吸附处理，同时能够吸
收其中的水分。
过滤器中装有AL2O3与5A分子筛，便于进行更换。
粉尘过滤器
可用于过滤SF6气体中的固体粉尘以及分解得到的固体产物，对于≥1.0μm的粉尘可实现彻底的阻挡，经过净化处理后满足新气标准的SF6气体可进行重复利用。
采用该工艺进行处理可减少温室气体排放，在实现经济效益的同时起到环境保护
作用。
4.2气体检测手段
气体检测能够判断出气体的污染情况，在引起问题前将情况处理好，避免对
设备产生影响。
SF6气体回收前应对SF6分解产物、SF6浓度、露点等参数进行测量，通过气体检测可根据不同污染程度采取不同的回收处理方案。
5结束语
在电力工业中，SF6是一种重要的介质，其用作封闭式中、高压开关的灭弧
和绝缘气体。
SF6气体的卓越性能实现了装置经济化、低维护化的操作。
在GIS
电力设备运营中，由于存在着SF6气体分解物，使得电气设备运行存在隐患，为了提升电力设备生产运行可靠性，应及时对不合格的SF6气体回收处理，降低SF6气体泄漏造成的影响，保障电力系统运行可靠性。
参考文献
[1]钟世强，范明豪，祁炯等.新型SF6气体净化处理系统吸附剂在线再生装置[J].电工技术，2018，81(19)：66-67.
[2]黄海龙，范明豪，张佳庆等.SF6气体净化处理系统远程监控装置设计[J].电工技术，2018，71(09)：81-82.。
