阀门型号大全

阀门型号大全阀门是工业生产中常见的一种管道设备，用于控制介质的流动、压力和温度。

不同的工作环境和介质要求使用不同类型的阀门，而阀门的型号也是多种多样的。

下面将介绍一些常见的阀门型号，希望能对大家有所帮助。

1.截止阀。

截止阀是一种常用的阀门，用于切断管道中的流体。

它的结构简单，操作方便，广泛应用于各种工业领域。

截止阀的型号有铸铁截止阀、不锈钢截止阀、铜截止阀等，可以根据具体的工作环境和介质选择合适的型号。

2.球阀。

球阀是一种通过旋转球体来控制流体开关的阀门。

它具有结构简单、密封性能好、使用寿命长等优点，被广泛应用于石油、化工、水处理等行业。

根据球阀的结构和材质不同，型号也有不同的分类，如全焊接球阀、不锈钢球阀、铸铁球阀等。

3.蝶阀。

蝶阀是一种通过旋转圆盘来控制流体的阀门，具有体积小、重量轻、操作方便等特点。

蝶阀的型号有集成式蝶阀、三偏心蝶阀、双偏心蝶阀等，可以根据需要选择合适的型号。

4.闸阀。

闸阀是一种通过升降闸板来控制流体的阀门，具有结构简单、密封性能好、流阻小等优点。

闸阀的型号有铸铁闸阀、不锈钢闸阀、铜闸阀等，可以根据工作条件选择合适的型号。

5.止回阀。

止回阀是一种防止介质倒流的阀门，具有结构简单、操作可靠等特点。

止回阀的型号有单板式止回阀、双板式止回阀、升降式止回阀等，可以根据需要选择合适的型号。

6.安全阀。

安全阀是一种用于保护设备和管道安全的阀门，具有启闭灵活、密封性能好等特点。

安全阀的型号有弹簧式安全阀、先导式安全阀、全开式安全阀等，可以根据具体的工作压力和介质选择合适的型号。

7.调节阀。

调节阀是一种用于调节介质流量、压力和温度的阀门，具有调节精度高、响应速度快等特点。

调节阀的型号有节流调节阀、角式调节阀、直通式调节阀等，可以根据需要选择合适的型号。

总结，以上介绍的是一些常见的阀门型号，不同的工作环境和介质需要选择不同类型的阀门，希望大家可以根据自己的需求选择合适的型号，确保设备和管道的安全运行。

各种阀门的分类和用途

各种阀门的分类和用途一、阀门简介一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置，在生产过程中，或开停车时，操作人员必须按工艺条件，对管路中的流体进行适当调节，已控制其压力和流量，并使流体进入管路或切断流体流动或改变流动方向，在遇到超压状态时，还可以用它排泄压力，确保生产安全。

二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。

它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。

自动作用阀包括止回阀、安全阀、减压阀和疏水阀。

1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。

旋塞阀结构简单，外型尺寸小，启闭迅速，操作方便，流体阻力小。

但密封面易磨损，开关力较大。

这种阀门不适用于输送高温、高压介质，只适用于输送。

低温、低压流体，做开闭用，不宜做调节流量用。

2、闸阀闸阀的阀体内有一平板与介质流动方向垂直，平板升起时阀即开启，这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。

一般明杆式适用于腐蚀性介质以及室内管道上；暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。

根据阀心结构形式分为楔式、平行式和弹性闸板。

a为楔式闸阀b为平行式闸阀闸阀密封性能好，流体阻力小，开启、关闭力较小，适用比较广泛，闸阀具有一定的调节流量功能，并能从阀杆的升降高低看出阀的开度大小。

闸阀一般适用于大口径的管道上。

但这种结构比较复杂，外型尺寸较大，密封面易磨损。

3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便，截止阀可以调节流量，应用广泛，但流体阻力较大，不适用于输送带颗粒和粘度较大的介质。

4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,可以较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀5、球阀球阀是利用一个中间开孔的球体做阀心，靠旋转阀体来控制阀的开启和关闭，该阀和旋塞一样可作成直通、三通或四通的。

阀门的类型代号详情(全)

阀门的类型代号详情(全)一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A液面指示M 减压阀Y 节流阀L器隔膜阀G 止回阀H柱塞阀U 蝶阀 D2、传动方式代号用阿拉伯数字表示，按表的规定表1—2传动方式代号传动方式代号电磁阀0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7涡轮 3 气-液动8正齿轮 4 电动9注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—2连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—4阀门结构形式代号明杆楔式弹性闸阀0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4 暗杆楔式单闸板 5双闸板 6表1—5截止阀和节流阀形式代号直通式 1角式 4直流式 5 平衡直通式 6角式7表1—6球阀结构形式代号浮动式直通式 1 L形三通24 T形 5固定直通式7 表1—7蝶阀结构形式代号杠杆式0垂直式 1斜板式 3表1—8隔膜阀结构形式代号屋脊式 1截止式 3闸板式7表1—9旋塞阀结构形式代号填料直通式 3T形三通式 4四通式 5油封直通式7T形三通式8表1—10止回阀和底阀结构形式代号升降式直通式 1立式 2旋启单瓣式 4多瓣式 5双瓣式8表1—11安全阀结构形式代号弹簧封闭带散热片全启式012带扳手全启式 4 不封闭双弹簧微启式3微启式7全启式8微启式 5带控制机构全启式 6脉冲式9 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门型号表示的含义

阀门型号表示的含义
阀门的型号是由阀门类型，阀门驱动方式，阀门连接方式，阀门结构形式，密封材料，阀体材料代号来表示。

1、阀门类型代号为Z-闸阀,P-排污阀，Q-球阀，D-蝶阀，J-截止阀等；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆；手动不需要写出来
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套；
4、阀门结构形式代号，举例闸阀：0-弹性闸板，1-明杆楔式单闸板，2-明杆楔式双闸板，3-明杆平行式单闸板，4-明杆平行式双闸板，5-暗杆楔式单闸板，6-暗杆楔式双闸板，7-暗杆平行单闸板，9-暗杆平行双闸板；
5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金；
6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。

举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。

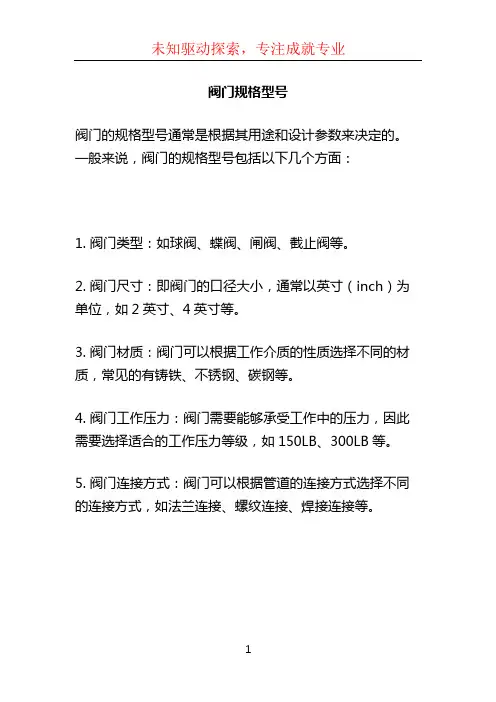

阀门规格型号

阀门规格型号
阀门的规格型号通常是根据其用途和设计参数来决定的。

一般来说，阀门的规格型号包括以下几个方面：
1. 阀门类型：如球阀、蝶阀、闸阀、截止阀等。

2. 阀门尺寸：即阀门的口径大小，通常以英寸（inch）为单位，如2英寸、4英寸等。

3. 阀门材质：阀门可以根据工作介质的性质选择不同的材质，常见的有铸铁、不锈钢、碳钢等。

4. 阀门工作压力：阀门需要能够承受工作中的压力，因此需要选择适合的工作压力等级，如150LB、300LB等。

5. 阀门连接方式：阀门可以根据管道的连接方式选择不同的连接方式，如法兰连接、螺纹连接、焊接连接等。

以上是一些常见的阀门规格型号要素，实际上每个具体的阀门都会有详细的产品规格表，包括更多的参数和要求，以满足不同的工程需求和标准要求。

阀门的分类与基本参数

阀门的分类与基本参数一.阀门的分类阀门的种类很多，按不同的分类方法[18]可取不同的名称。

〔1〕截断阀类：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

〔2〕止回阀类：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

止回阀类包括止回阀和底阀等。

〔3〕调节阀类：调节阀类包括调节阀、节流阀和减压阀等，其作用是用来调节介质的流量、压力等参数。

〔4〕分流阀类：分流阀类包括各种形式的分配阀及疏水阀等，其作用是分配、别离或混合管路中的介质。

〔5〕安全阀类：安全阀类的作用是防止装置中介质压力超过规定数值，从而对管路或设备提供超压安全保护。

它包括各种形式的安全阀。

2. 驱动方式分〔1〕手动阀：靠人力操纵手轮、手柄或链轮驱动阀门。

当阀门启闭扭矩较大时，可在手轮和阀杆之间设置齿轮或涡轮减速器。

必要时，也可以利用万向接头及传动轴进行较远距离的操作。

〔2〕动力驱动阀：动力驱动阀可利用各种动力源进行驱动。

主要包括：电动阀、气动阀、液动阀和电磁阀等。

〔3〕自动阀：自动阀不需要外力驱动，而利用介质本身的能量来使阀门动作。

主要包括：止回阀、安全阀、减压阀、疏水阀和自动调节阀等。

3.按公称压力分〔1〕真空阀：工作压力低于标准大气压。

〔2〕低压阀：公称压力小于或等于16公斤力/厘米2。

〔3〕中压阀：公称压力为25、40、64公斤力/厘米2。

〔4〕高压阀：公称压力为100～800公斤力/厘米2。

〔5〕超高压阀：公称压力大于或等于1000公斤力/厘米2。

〔1〕高温阀：工作温度高于450ＯC。

〔2〕中温阀：工作温度高于120ＯC而低于或等于450ＯC。

〔3〕常温阀：工作温度高于或等于-40ＯC，而低于或等于120ＯC。

〔4〕低温阀：工作温度低于-40ＯC。

此外，还可按阀体材料分为铸铁阀、铸钢阀、锻钢阀、合金钢阀等；按使用部门分为通用阀、电站阀、船用阀、冶金用阀、水暖用阀等。

阀门分类及阀门型号的编制方法

阀门分类及阀门型号的编制方法A. 1概述阀门在流体系统中是用来控制流体的方向、压力、流量的装置，使配管和设备内的介质（液体、气体、粉末）流动或停止、并能控制其流量的装置。

我厂几乎所有热机系统中都需要设置各类型阀门。

阀门的检修在电厂是一项重要的技能，是电厂提高效率、改善文明生产状况和保证安全的重要设备。

我厂常用阀门包括闸阀、截止阀、蝶阀、球阀、调节阀（电动、气动、液动）、逆止阀、安全阀等。

A.2阀门分类A. 2. 1 闸阀闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。

闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。

从结构形式上，主要的区别是所采用的密封元件的形式。

根据密封元件的形式，常常把闸阀分成儿种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。

最常用的形式是楔式闸阀和平行式闸阀。

A. 2. 2 截止阀截止阀的阀杆轴线与阀座密封面垂直。

阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。

介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

A. 2. 3 蝶阀蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0。

阀门型号的编制及字母代号的含义

阀门型号的编制及字母代号的含义1.型号的组成阀门型号由阀门类型，驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部门组成。

如图所示1.2.1.1阀门类型代号类型代号类型代号安全阀弹簧载荷式、先导式 A球阀整体球Q 重锤杠杆式GA 半球PQ 蝶阀 D 蒸汽疏水阀S 倒流防止器GH 堵阀（电站用）SD 隔膜阀G 控制阀（调节阀）T 止回阀、底阀H 柱塞阀U 截止阀J 旋塞阀X 节流阀L 减压阀（自力式）Y进排气阀单-进排气阀P 减温减压阀（非自力式）WY 复合型FFP 闸阀Z 排污阀PW 排渣阀PZ2.1.2当阀门又同时具有其他功能作用或带有其他结构时，在阀门类型代号前再加注一个汉语拼音字母、典型功能代号按下表规定。

2.2驱动方式代号驱动方式代号用阿拉伯数字表示，按下表规定。

4.3连接形式代号以阀门进口端的连接形式确定代号，代号用阿拉伯数字表示，按下表规定。

4.4阀门结构形式代号阀门结构形式用阿拉伯数字表示，按下列表规定。

4.4.2截止阀和节流阀结构形式代号4.4.3止回阀结构形式代号4.4.5蝶阀结构形式代号4.4.6旋塞阀结构形式代号4.4.7隔膜阀结构形式代号4.4.8减压阀（自力式）结构形式代号4.4.9控制阀（调节阀）结构形式代号4.4.9减温减压阀（非自力式）结构形式代号4.4.10堵阀结构形式代号4.4.11蒸汽疏水阀结构形式代号4.4.12排污阀结构形式代号4.4.13安全阀结构形式代号4.5密封副或衬里材料代号密封副或衬里材料代号，以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或腐蚀性较低的材料表示；金属密封面中镶嵌非金属材料的，则表示为非金属/金属。

材料代号按下表规定的字母表示。

4.6压力代号压力级代号采用 PN 后的数字表示。

4.7阀体材料代号。

阀门分类及编号原则

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

阀门的种类及型号表示方法

阀门的种类及型号表示方法1、闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。

它在管路中主要起切断作用。

2、截止阀截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

3、蝶阀蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用，流体阻力小，操作省力。

蝶阀，可以做成很大口径。

能够使用蝶阀的地方，最好不要使闸阀，因为蝶阀比闸阀经济，而且调节性好。

目前，蝶阀在热水管路得到广泛的使用。

4、球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

5、旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的。

它的作用是切断、分田和改变介质流向。

结构简单，外形尺寸小，操作时只须旋转90度，流体阻力也不大。

其缺点是开关费力，密封面容易磨损，高温时容易卡住，不适宜于调节流量。

6、止回阀止回阀是依靠流体本身的力量自动启闭的阀门，它的作用是阻止介质倒流。

它的名称很多，如逆止阀、单向阀、单流门等。

7、减压阀减压阀是将介质压力降低到一定数值的自动阀门，一般阀后压力要小于阀前压力的50%。

减压阀种类很多，主要有活塞式和弹簧薄膜式两种。

8、疏水阀疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。

它的作用是自动排泄不断产生的凝结水，而不让蒸汽出来。

国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号大全

阀门型号大全
阀门是一种用来控制流体通道的装置，其种类繁多，不同的场合需要选择不同
型号的阀门。

本文将对几种常见的阀门型号进行分类和介绍。

闸阀
闸阀是一种起关断作用的阀门，适用于需要完全关闭或完全打开流体通道的场合，如常见的自来水管道。

根据结构形式可分为平板闸阀、斜板闸阀、引导式闸阀等不同型号。

球阀
球阀是一种旋转开关的阀门，通过旋转球体实现通道的开关。

球阀结构简单、
密封性好，广泛用于管道系统的控制。

蝶阀
蝶阀是一种以阀芯为圆盘形状的阀门，适用于大口径管道系统，具有结构简单、开闭迅速等特点。

压力阀
压力阀是一种用来调节系统压力的阀门，根据不同的使用场合可分为减压阀、
增压阀、安全阀等不同型号。

止回阀
止回阀是一种用来防止流体倒流的阀门，常常安装在管道的出口处，有效防止
系统遭受逆流的影响。

蒸汽阀
蒸汽阀是一种用来控制蒸汽流量的阀门，主要应用于蒸汽系统中，确保系统正
常运行及安全性。

不同型号的阀门在工业及民用领域都有着重要的作用，正确选择适合的阀门型
号对系统的运行效率和安全性至关重要。

希望本文对阀门型号有一定的了解和认识，有助于读者在实际应用中做出正确选择。

阀门分类

阀门分类1.按作用和用途分类（1）截断类：如闸阀、截止阀、旋塞阀、球阀、蝶阀、针型阀、隔膜阀等。

截断类阀门又称闭路阀，截止阀，其作用是接通或截断管路中的介质。

(2) 止回类：如止回阀，止回阀又称单向阀或逆止阀，止回阀属于一种自动阀门，其作用是防止管路中的介质倒流、防止泵及驱动电机反转，以及容器介质的泄漏。

水泵吸水关的底阀也属于止回阀类。

(3) 安全类：如安全阀、防爆阀、事故阀等。

安全阀的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节类：如调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流类：如分配阀、三通阀、疏水阀。

其作用是分配、分离或混合管路中的介质。

(6）特殊用途类：如清管阀、放空阀、排污阀、排气阀、过滤器等。

排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

2.按公称压力分类（1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5Mpa、4.0Mpa、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10.0Mpa～80.0Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100.0Mpa的阀门。

（6）过滤器：指公称压力PN 为1.0Mpa、1.6Mpa的阀门3.按工作温度分类（1) 超低温阀：用于介质工作温度t<；－101℃的阀门。

(2) 低温阀：用于介质工作温度－101℃≤t≤－29℃的阀门。

(3) 常温阀：用于介质工作温度－29℃<t<120℃的阀门。

(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门(5) 高温阀：用于介质工作温度t>425℃的阀门。

4.按驱动方式分类按驱动方式分类分为自动阀类、动力驱动阀类和手动阀类：(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

阀门的分类及型号

阀门的分类及型号
阀门按照其功能和结构可以分为多种类型，下面是一些常见的阀门分类及型号:
1.截止阀：用于切断流体流动的阀门，常见型号有A型截止阀、B型截止阀等。

2.球阀：通过旋转球体来控制流体的流动，常见型号有A型球阀、B型球阀等。

3.蝶阀：通过旋转圆盘来控制流体的流动，常见型号有A型蝶阀、B型蝶阀等。

4.安全阀：用于保护管道系统或设备的安全阀门，常见型号有A型安全阀、B型安全阀等。

5.调节阀：用于调节流体流量、压力和温度的阀门，常见型号有A型调节阀、B型调节阀等。

6.止回阀：用于防止流体倒流的阀门，常见型号有A型止回阀、B型止回阀等。

7.旋塞阀：通过旋转塞体来控制流体的流动，常见型号有A型旋塞阀、B型旋塞阀等。

8.电动阀：通过电动装置控制阀门的开闭，常见型号有A型电动阀、B型电动阀等。

9.气动阀：通过气动装置控制阀门的开闭，常见型号有A型气动阀、B型气动阀等。

10.液压阀：通过液压装置控制阀门的开闭，常见型号有A型液压阀、B型液压阀等。

请注意以上型号仅为示例，实际中需要根据具体的使用情况和需求选择符合要求的阀门型号。

管道阀门的种类及型号表

管道阀门的种类及型号表管道阀门是一种用于控制管路介质流动的设备，广泛应用于石油、化工、冶金、电力等领域。

它具有结构简单、使用方便、耐腐蚀、密封性良好等优点，在管道工程中有很重要的作用。

为了方便阀门的管理和选择，制定了管道阀门的种类及型号表。

一、阀门种类1.截止阀：用于关闭管路，阻止介质流动。

2.闸阀：用于快速切断管路，介质流动时的阻力小。

3.球阀：结构紧凑，通道内部畅通，使用范围广。

4.蝶阀：结构简单，体积小，适用于大量流量的管道。

5.止回阀：防止介质倒流，保证管道的单向流动。

二、阀门型号表1.截止阀：（1）Z41W-10C：口径为10mm，工作压力为1.6MPa，适用于石油、化工等行业。

（2）Z45X-10C：口径为50mm，工作压力为1.0MPa，适用于给水、热水等行业。

2.闸阀：（1）Z41H-16P：口径为80mm，工作压力为1.6MPa，适用于污水、海水等介质。

（2）Z45T-16P：口径为100mm，工作压力为1.6MPa，适用于工业给水、循环水等介质。

3.球阀：（1）Q41F-16P：口径为50mm，工作压力为1.6MPa，适用于油品、天然气等。

（2）Q45F-16P：口径为100mm，工作压力为1.6MPa，适用于化工、制药等。

4.蝶阀：（1）D41X-16P：口径为150mm，工作压力为1.6MPa，适用于建筑、水处理等。

（2）D45T-16P：口径为300mm，工作压力为1.6MPa，适用于污水、化工等。

5.止回阀：（1）H41X-10C：口径为50mm，工作压力为1.0MPa，适用于给水、污水等。

（2）H45T-10C：口径为100mm，工作压力为1.0MPa，适用于化工、制药等。

综上所述，管道阀门种类繁多，不同型号针对不同介质和工作条件，要根据实际需求进行选择。

同时，为确保使用效果，还需严格按照使用说明和规范进行操作和维护。

阀门分类及编号原则

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

阀门相关参数及型号描述

阀门相关参‎数及型号描‎述按按用途和‎作用分类〈〉截断阀类主要用于截‎断或接通介‎质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀‎等。

〈〉调节阀类主要用于调‎节介质的流‎量、压力等。

包括调节阀‎、节流阀、减压阀等。

〈〉止回阀类用于阻止介‎质倒流。

包括各种结‎构的止回阀‎。

〈〉分流阀类用于分离、分配或混合‎介质。

包括各种结‎构的分配阀‎和疏水阀等‎。

〈〉安全阀类用于介质超‎压时的安全‎保护。

包括各种类‎型的安全阀‎。

按主要参数‎分类（一）按压力分类‎〈〉真空阀工作压力低‎于标准大气‎压的阀门。

〈〉低压阀公称压力P‎N小于1.6MPa的‎阀门。

〈〉中压阀公称压力P‎N 2.5~6.4MPa的‎阀门。

〈〉高压阀公称压力P‎N10.0~80.0MPa的‎阀门。

〈〉超高压阀公称压力P‎N大于10‎0MPa的‎阀门。

（二）按介质温度‎分类〈〉高温阀t 大于450‎C的阀门。

〈〉中温阀120 C小于t 小于450‎C的阀门。

〈〉常温阀-40 C小于t 小于120‎C的阀门。

〈〉低温阀-100 C小于t 小于-40 C的阀门。

〈〉超低温阀t 小于-100 C的阀门。

（三）按阀体材料‎分类〈〉非金属材料‎阀门：如陶瓷阀门‎、玻璃钢阀门‎、塑料阀门。

〈〉金属材料阀‎门：如铜合金阀‎门、铝合金阀门‎、铅合金阀门‎、钛合金阀门‎、蒙乃尔合金‎阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀‎门、高合金钢阀‎门。

〈〉金属阀体衬‎里阀门：如衬铅阀门‎、衬塑料阀门‎、衬搪瓷阀门‎。

通用分类法‎〈〉这种分类方‎法既按原理‎、作用又按结‎构划分，是目前国际‎、国内最常用‎的分类方法‎。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

中国标准标准名称对应国际标‎准GB122‎20－89 通用阀门标志 ISO52‎09GB122‎21－89 法兰连接金‎属阀门结构长度 ISO57‎52GB122‎22－89 多回转阀门‎驱动装置的‎连接 ISO52‎10/1~3GB122‎23－89 部分回转阀‎门驱动装置的‎连接 ISO52‎11/1~3GB122‎24－89 钢制阀门一般要求ANSI B16.34GB122‎25－89 通用阀门铜合金铸件‎技术条件ASTM B584GB122‎26－89 通用阀门灰铸铁件技‎术条件ISO 185,BS 1452GB122‎28－89 通用阀门碳素钢锻件‎技术条件ASTM A 105、A181GB122‎29－89 通用阀门碳素钢铸件‎技术条件ASTM A703GB122‎30－89 通用阀门奥氏体钢铸‎件技术条件‎ASTM A351GB122‎32－89 通用阀门法兰连接铁‎制闸阀ISO 5996-1982,API 595GB122‎33－89 通用阀门铁制截止阀‎与升降式止‎回阀BS 5152、5153GB122‎34－89 通用阀门法兰和对焊‎焊连接铜制‎闸阀API 600GB122‎37－89 通用阀门法兰和对焊‎连接钢制球‎阀ISO 7121,API 607GB122‎38－89 通用阀门法兰和对夹‎连接蝶阀BS 5155GB122‎39－89 通用阀门隔膜阀BS 5156,NFE 29GB122‎40－89 通用阀门铁制旋塞阀‎API 593GB122‎41－89 安全阀一般要求ISO 4126GB122‎42－89 安全阀性能试验方‎法ANSI/ASME PTC 25.3GB122‎43－89 弹簧直接载‎荷式安全阀‎ JIS B8210‎GB122‎44－89 减压阀一般要求 JIS B8372‎、B8410‎GB122‎45－89 减压阀性能试验方‎法 JIS B8372‎、B8410‎GB122‎46－89 先导式减压‎阀 JIS B8372‎,DSS40‎5GB122‎47－89 蒸汽疏水阀‎分类ISO 6704GB122‎48－89 蒸汽疏水阀‎术语ISO 6552GB122‎49－89 蒸汽疏水阀‎标志ISO 6553GB122‎50－89 蒸汽疏水阀‎结构长度ISO 6554GB122‎51－89 蒸汽疏水阀‎试验方法ISO 6948、7841、7842GB/T1392‎7-92 通用阀门压力试验ISO 5208JB/T5296‎-91 通用阀门流量系数和‎流阻系数的‎试验方法 JIS B2005‎JB/T6899‎-93 阀门的耐火‎试验 ISO 10497‎JB/T7927‎-95 阀门铸钢件‎外观质量要‎求MSS SP55ZBJ16‎006-90 阀门的试验‎与检验API 598编号名词术语相当的英语‎说明1-01 阀门 Valve‎用来控制管‎道内介质流‎动的具有可‎动机构的机‎械产品的总‎称。

阀门型号及含义说明

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
