远方大积分球作业指导书
积分球作业指导书
1目的：
对积分球的操作方法、日常点检和维护保养进行说明，以防止因非专业人士错误操作而引起的损坏。
2范围：
适用于本公司积分球的操作及运行管制。
3定义：
无
4权责：
研发实验室：负责积分球的操作及日常维护、点检。
5作业内容：
5.1研发中心应指定专人对积分球实施管理。
5.2每日开机前由指定人员对积分球进行点检，点检内容包括：
1)电源及连接线是否正常，接地是否良好；
2)周边环境是否干净、整齐；
3)试机检查是否声音正常。
5.3操作方法：
1)打开积分球测试主机开关；
2)打开电脑主界面→点击“检测项目”下的第3、4项→重启系统初始化检测→右上角“设
置”→测试设置→其它电源→确认设置；
3)将与要测试的手电光通量正负差不大于20%的光源放置于积分球中间相应的位置作为
参照光源；
4)打开电脑主界面的“Check.exe”软件→探头复位→读取光通量→输入参照光源的标准光
通量→输入读取光通量栏的实测值→探头校准→退出；
5)将所需测试的手电放入积分球中间相应的位置；
6)点击“CAS3140”软件界面“测试”，将读出所测试手电的光通量值。
5.4测试完成后关闭测试主机，关闭测试软件，锁紧积分球上的手锁。
6注意事项：
6.1设备应每日点检和定期维护，并予以记录，以确保仪器设备的正常运转。
6.2积分球每半年需全面清洁、保养一次。

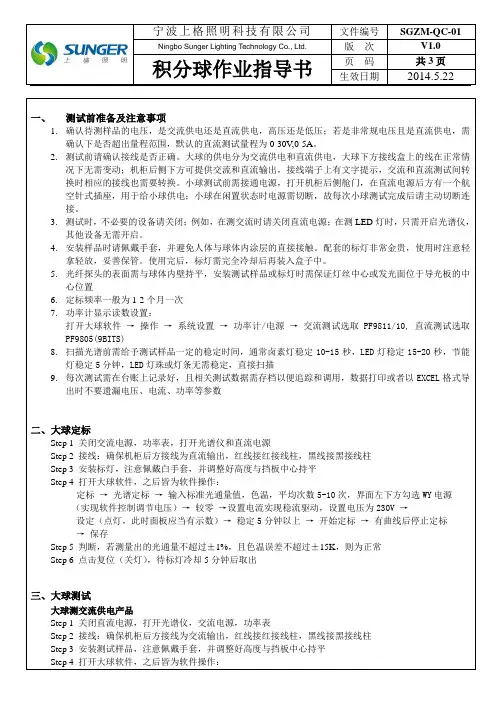

积分球作业指导书 V1.0
生效日期2014.5.22一、测试前准备及注意事项1.确认待测样品的电压，是交流供电还是直流供电，高压还是低压；若是非常规电压且是直流供电，需确认下是否超出量程范围，默认的直流测试量程为0-30V,0-5A。
2.测试前请确认接线是否正确。
大球的供电分为交流供电和直流供电，大球下方接线盒上的线在正常情况下无需变动；机柜后侧下方可提供交流和直流输出，接线端子上有文字提示，交流和直流测试间转换时相应的接线也需要转换。
小球测试前需接通电源，打开机柜后侧舱门，在直流电源后方有一个航空针式插座，用于给小球供电；小球在闲置状态时电源需切断，故每次小球测试完成后请主动切断连接。
3.测试时，不必要的设备请关闭；例如，在测交流时请关闭直流电源；在测LED灯时，只需开启光谱仪，其他设备无需开启。
4.安装样品时请佩戴手套，并避免人体与球体内涂层的直接接触。
配套的标灯非常金贵，使用时注意轻拿轻放，妥善保管。
使用完后，标灯需完全冷却后再装入盒子中。
5.光纤探头的表面需与球体内壁持平，安装测试样品或标灯时需保证灯丝中心或发光面位于导光板的中心位置6.定标频率一般为1-2个月一次7.功率计显示读数设置：打开大球软件→操作→系统设置→功率计/电源→交流测试选取 PF9811/10, 直流测试选取PF9805(9BITS)8.扫描光谱前需给予测试样品一定的稳定时间，通常卤素灯稳定10-15秒，LED灯稳定15-20秒，节能灯稳定5分钟，LED灯珠或灯条无需稳定，直接扫描9.每次测试需在台账上记录好，且相关测试数据需存档以便追踪和调用，数据打印或者以EXCEL格式导出时不要遗漏电压、电流、功率等参数二、大球定标Step 1 关闭交流电源，功率表，打开光谱仪和直流电源Step 2 接线：确保机柜后方接线为直流输出，红线接红接线柱，黑线接黑接线柱Step 3 安装标灯，注意佩戴白手套，并调整好高度与挡板中心持平Step 4 打开大球软件，之后皆为软件操作：定标→光谱定标→输入标准光通量值，色温，平均次数5-10次，界面左下方勾选WY电源（实现软件控制调节电压）→较零→设置电流实现稳流驱动，设置电压为230V →设定（点灯，此时面板应当有示数）→稳定5分钟以上→开始定标→有曲线后停止定标→保存Step 5 判断，若测量出的光通量不超过±1%，且色温误差不超过±15K，则为正常Step 6 点击复位（关灯），待标灯冷却5分钟后取出三、大球测试大球测交流供电产品Step 1 关闭直流电源，打开光谱仪，交流电源，功率表Step 2 接线：确保机柜后方接线为交流输出，红线接红接线柱，黑线接黑接线柱Step 3 安装测试样品，注意佩戴手套，并调整好高度与挡板中心持平Step 4 打开大球软件，之后皆为软件操作：生效日期2014.5.22 分析→选择DPS1005电源→设置稳压，调节电压230V，频率50Hz→设定并观察功率表读数，若读数不是230V,则微调输入电压，直至功率表上的读数为230V →待灯稳定后点击单次测试→有读数后点击复位→带灯冷却后取出大球测直流供电产品Step 1 关闭交流电源，打开光谱仪，直流电源，功率表Step 2 接线：确保机柜后方接线为直流输出，红线接红接线柱，黑线接黑接线柱Step 3 安装测试样品，注意佩戴手套，并调整好高度与挡板中心持平Step 4 打开大球软件，之后皆为软件操作：分析→选择WY电源→设定稳压，电压调节至12V，电流设定最大5A →设定(点灯)→待灯稳定后点击单次测试→复位（关灯）四、小球定标Step 1 将光纤探头从大球移至小球，安装到位，注意探头表面与小球内壁持平Step 2 将小球电源线连接至直流电源后方航空插座Step 3 打开阀门，安装小球标灯，无正负极区分，注意佩戴白手套Step 4 打开小球软件，选择常规测试，接下来皆为软件操作：操作→快速光谱仪（定标）→光谱与光通量定标→输入标准灯色温3000K,定标光通量119.3lm，选择稳流驱动，输入标灯电流(注意单位是mA)，最大电压6V →设定（开灯）→稳定时间5分钟以上→点击快速定标→点击扫描测试→单次扫描Step 5 判断：若实测流明误差不超过±1%，色温不超过±15K，则为正常Step 6 复位（关灯），待标灯冷却后取出，妥善保管五、小球测试(LED灯珠)Step 1将光纤探头从大球移至小球，安装到位，注意探头表面与小球内壁持平Step 2 将小球电源线连接至直流电源后方航空插座Step 3 安装LED灯珠样品，注意佩戴手套；普通LED灯珠的安装方式为：打开小球阀门，看LED灯珠引脚长度来辨别正负极（引脚长的一侧为正，插入接头标注红点一侧）Step 4 打开小球软件，选择常规测试，接下来皆为软件操作：生效日期2014.5.22 操作→稳流驱动，设置输出电流（例如：20mA）,设置最大输出电压为5V →预热点灯默认，积分时间选择自动积分→点击快速测试按钮→测试Step 5 无需复位，直接从小球中取出样品。
积分球作业指导书
⑤在电脑打开积分球应用程序，点击“测试”按钮，显示数据之后点击“保存”按钮保存数据，点击“打印”按钮将数据打印出来。
二、注意事项
1、给积分球输入电源时不能将直流电源线和交流电源线弄混乱，以免发生短路。
2、定标完成后取出标准灯时必须戴上手套，以免被标准灯的高温烫伤。
⑥点击“测试”按钮，如果得出的数据与⑤步骤设定的数据吻合，那么定标成功。
⑦关掉总电源开关，将标准灯取出，关闭积分球。
2、产品测试
①定标完成后在电脑的积分球应用程序里点击“系统设置”按钮，将“自动积分时间调节上限”设置为5000.
②将要测试的产品放入积分球内指定相应的灯座内，把积分球关紧。
③将交流电源线插入积分球相应的电源插入孔内。
3、操作时必须把积分球关紧，以免其它光线射入积分球内导致数据出错。
编制
审核
批准
编制
审核
批准
一、操作说明
1、定期定标（每周一次）
①将测试标准灯放入积分球相应指定的灯座内，把积分球关紧。
②将直流电源线插入积分析器的“OUTPUT”键点亮标准灯。
④在电脑里打开积分球应用程序，点击“系统设置”按钮，将“自动积分时间调节上限”设置为10000.
⑤点击“光谱定标”按钮，将标准灯的色温、光通量、工作电流按照标准设置好。
积分球操作规范
SBC/LP.XX-XX /XX-XX-XX XX-XX-XX 共4页第1页1.目的为了使使用操作该仪器的人员能规范、合理地操作该仪器，使该仪器在发挥作用的同时，又让其保持完整性和正常的工作寿命。
2.适用范围光源或灯具的光色电分析测试。
3.试验设备⑴PMS-80光谱分析系统；⑵2M积分球；⑶0.3M积分球；⑷智能电量测试仪PF9810；⑸DPS 变频交流电源；⑹WY精密数显直流稳流稳压电源；4.定标定标需要光通量和光谱分别定标。
一个月定标一次。
（注：大积分球和小积分球的定标，除了标准光源不同位，其他操作完全一样）光通量定标：打开软件，点击“定标”→“光通量定标”，弹出光通量定标窗口（见右图），输入标准光源的型号和编号、光通量标准值、标准光源色温。
连好光度探头，关好积分球，点击“关灯校零”，校零结束后，点击右上角“WY系列电源”设置标准光源的电压和电流，并选中限定电流，点击“设定”，此时，标准光源已点亮，退出WY系列电源，在光通量定标窗口，点击“开始检验”，监视此窗口，待其中数据不再变动时（其间大概需要5~10分钟），表示光源已经稳定，此时点击“停止检验”→“标定”→“保存定标”，定标完成，这时可再点击“开始检验”，检验定标是否成功，若定标成功，则检验出的光通量和光源标定的标准值一致。
光谱定标：光通量定标结束后（注：光通量定标结束后，直接进入下一步光谱定标，其间无需关灯），关闭光通量定标窗口，点击“定标”→“光谱定标”，弹出光谱定标窗口（见右图），光谱定标类型为：电光源；定标扫描步长为：5nm；输入标准灯色温和光通量。
点击“开始”，即开始光谱定标，结束后，点击“保存退出”。
完成定标后，可测试标准光源一次，对比测试的数据和标准光源标定的是否一致，以确保定标成功。
全部完成后，标准光源会发烫，需等光源自然冷却后方可取出。
SBC/LP.XX-XX /XX-XX-XX XX-XX-XX 共4页第2页5.作业过程2M积分球：主要是对成品灯具的光色电测试。
远方积分球操作方法
