接地电阻摇表使用方法及标准
35、摇表的使用方法,发电机绝缘测量及合格标准
摇表的使用方法，发电机绝缘测量及合格标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。
1.摇表的选用原则（1）额定电压等级的选择。
一般情况下，额定电压在500v以下的设备，应选用500v或1000v 的摇表；额定电压在500v以上的设备，选用1000v~2500v的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“l”和“e”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“g”端，并将“g”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（zc-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
3．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
接地电阻测试仪使用方法
五、接地电阻测量（ZC29B-2型) 3.接线二 (1) 测量屏蔽体电阻时，应 松开镀铬铜板，一个E接线 柱接接地体，另一个E接线 柱接屏蔽。 (2)P柱接随仪表配来的20m 纯铜导线，导线另一端接插 针。 (3)C柱接随仪表配来的40m 纯铜导线，导线的另一端接 插针2。
五、接地电阻测量（ZC29B-2型) 2.接线二测量
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线一 (1)接地电阻测试仪应放置 在离测试点1～3m处，放置 应平稳，便于操作。 (2)每个接线头的接线柱都 必须接触良好，连接牢固。 (3)沿被测接地极（线） E′使电位探棒P′和电流 探棒C′依直线彼此相距20 米，且电位探棒P′系在 E′和C′之间。 (4)不得用其他导线代替随 仪表配置来的5m、20m、 40m长的纯铜导线。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 1.接线 (1)在E－E两个接线柱测量接地电 阻时，用镀铬铜板短接，并接在随 仪表配来的5m长纯铜导线上，导线 的另一端接在待测的接地体测试点 上。测量屏蔽体电阻时，应松开镀 铬铜板，一个E接线柱接接地体， 另一个E接线柱接屏蔽。 (2)P柱接随仪表配来的20m纯铜导 线，导线另一端接插针。 (3)C柱接随仪表配来的40m纯铜导 线，导线的另一端接插针2。 。
接地电阻测试仪的使用方法
五、接地电阻测量（ZC29B-2型) 注意事项： (1)如果以接地电阻测试仪为圆心， 则两支插针与测试仪之间的夹角最 小不得小于120°，更不可同方向 设置。 (2)两插针设置的土质必须坚实， 不能设置在泥地、回填土、树根旁、 草丛等位置。 (3)雨后连续7个晴天后才能进行接 地电阻的测试。 (4)待测接地体应先进行除锈等处 理，以保证可靠的电气连接。
接地电阻测试仪的使用方法(图解)
接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表）进行测量。
ZC—8 型测量仪其外形与普通绝缘摇表差不多,也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化,但使用方法基本相同。
ZC—8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b。
安全工作接地，接地电阻不应大于4Ω;c。
直流工作接地，接地电阻应按计算机系统具体要求确定;d。
防雷保护地的接地电阻不应大于10Ω;e。
对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整,测试仪包括如下器件。
1、ZC—8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差.2、操作步骤2.1、仪表端所有接线应正确无误.2。
2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
摇表接地电阻测试方法
摇表接地电阻测试方法 The pony was revised in January 2021接地电阻测试方法接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准
ZC29B-2型接地摇表使用方法(图解)及接地电阻测试标准同一接地网中同一电力网各消弧线圈额定电流总和的1.25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12.6.1条的要求。
5 低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12.6.1条的要求。
配电装置的接地电阻应符合下列规定：一、当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12.4.3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
电气装置的接地电阻，应符合下式要求：R≤50／I (12.4.3)式中R―考虑到季节变化时接地网的最大接地电阻(Ω)；I―单相接地故障电流；消弧线圈接地系统为故障点残余电流。
2)低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保护导体(PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过10Ω；对于TT系统，保护导体(PE)单独接地，接地电阻不宜超过4Ω；3)向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低压系统不得与电源配电变压器的保护接地共用接地网，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地网，其接地电阻不宜超过4Ω。
二、向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地网的接地电阻不大于4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网；2)配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网的接地电阻符合本规范公式(12.4.1―1)的要求且建筑物内采用总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地网。
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准
ZC29B-2型接地摇表使用方法说明及接地电阻测试标准接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表(ZC-8)几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一.1、以ZC29B-2型摇表测试方法如下：1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2、接地电阻测试仪设置的技术要求1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
2)每个接线头的接线柱都必须接触良好，连接牢固。
3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置7)雨后连续7个晴天后才能进行接地电阻的测试。
8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3、接地电阻测试仪的操作要领1)测试仪设置符合规范后才开始接地电阻值的测量。
2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
zc8接地电阻摇表使用方法
zc8接地电阻摇表使用方法一、概述。
zc8接地电阻摇表是一种用于测量接地电阻的仪器，广泛应用于电力、通信、铁路、矿山等领域。
它通过测量接地电阻的大小来判断接地系统的性能，确保设备和人员的安全。
本文将介绍zc8接地电阻摇表的使用方法，帮助用户正确、高效地操作该仪器。
二、准备工作。
1. 检查仪器，确保zc8接地电阻摇表外观完好，无损坏和松动现象；确认电池电量充足，显示屏清晰可见。
2. 准备电极，根据实际测量需求，选择合适的电极，清洁电极表面，确保良好的接触。
3. 确定测量点，根据实际情况选择测量接地电阻的位置，清除周围杂物，保持测量点干净。
三、测量步骤。
1. 连接电极，将电极连接至zc8接地电阻摇表，确保连接牢固，避免接触不良影响测量准确性。
2. 设置参数，打开仪器电源，根据实际情况设置测量参数，包括电极类型、测量范围等。
3. 测量接地电阻，将电极插入测量点，确保良好接触，开始测量接地电阻值。
在测量过程中，保持电极稳定，避免晃动或松动。
4. 记录数据，当测量稳定后，记录测量数值，并根据需要进行多次测量，取平均值作为最终结果。
5. 分析结果，根据测量结果，判断接地系统的性能是否符合要求，若接地电阻超标，需要及时采取措施进行改善。
四、注意事项。
1. 操作规范，在使用zc8接地电阻摇表时，需按照操作手册要求进行，避免不当操作导致误差。
2. 安全防护，在测量接地电阻时，需注意周围环境是否存在危险因素，确保人身和仪器安全。
3. 保养维护，定期对zc8接地电阻摇表进行清洁和检查，确保仪器的正常使用寿命。
4. 数据保存，测量完成后，及时保存测量数据，并进行整理归档，以备日后查阅和分析。
五、总结。
zc8接地电阻摇表是一种重要的测量工具，正确的使用方法能够保证测量结果的准确性和可靠性。
使用前需做好准备工作，严格按照操作步骤进行测量，并注意事项，确保操作安全和仪器正常使用。
希望本文的介绍能够帮助用户更好地掌握zc8接地电阻摇表的使用方法，提高工作效率，确保设备和人员的安全。
(摇表)接地电阻测试方法
接地电阻测试方法接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、GEOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且E ˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
接地电阻摇表使用方法及标准
接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪.接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式;接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表,在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测,作为工程竣工的资料之一。
以ZC29B—2型摇表测试方法如下：(1）在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
（2）P柱接随仪表配来的20m纯铜导线,导线另一端接插针。
(3）C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳,便于操作.(2)每个接线头的接线柱都必须接触良好,连接牢固。
（3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接,待测接地体应基本在这一直线上.（4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5）如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置.(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置.(7）雨后连续7个晴天后才能进行接地电阻的测试.(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1）测试仪设置符合规范后才开始接地电阻值的测量。
(2）测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置.（3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前,可将档位选择转到x0 1档位.（4）通过步骤（3）选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大,在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时,逐渐加快手柄转速，使手柄转速达到120转／分,此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值.如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。
接地电阻测试仪的使用方法
接地电阻测试仪的使用方法
接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC型接地电阻测量仪（或称接地电阻摇表）进行测量。
ZC-8型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
测量仪还随表附带接地探测棒两支、导线三根。
接地电阻测试仪的使用方法：
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。
2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。
3、把摇表置于接地体近旁平整的地方，然后进行接线。
（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。
（2）用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。
（3）用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。
4、根据被测接地体的接地电阻要求，调节好粗调旋钮（上有三档可调范围）。
5、以约120转/分钟的速度均匀地摇动摇表。
当表针偏转时，随即调节微调拨盘，直至表针居中为止。
以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。
例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。
6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。
取几次测得值的平均值作为接地体的接地电阻。
(摇表)接地电阻测试方法
接地电阻测试方法接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Q;b. 安全工作接地，接地电阻不应大于4Q;c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10 Q;e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Q。
二、接地电阻测试仪GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、G EOHM C型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m 各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极E x,电位探棒p/和电流探棒C',且E/、P / C /应保持直线，其间距为20m1.1测量大于等于1Q接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
如图1测量小于1Q接地电阻时接线图见图21.2测量小于1Q接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
如图22、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极E'、电位探棒P/和电流探棒C，应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“倍率幵关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“ 0点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率幵关置于小一档的倍率，直至调节到完全平衡为止。
接地电阻测试仪的使用方法(图解)

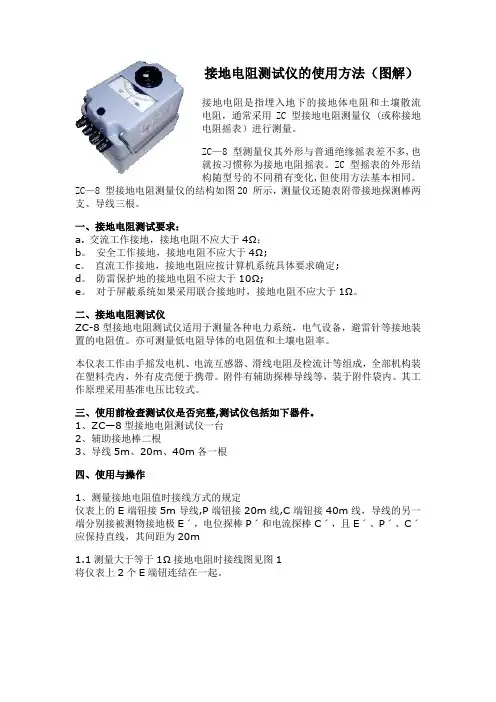

接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。
ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
接地电阻测试仪的使用方法(图解)
接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表）进行测量。
ZC—8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
ZC—8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω；b。
安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地,接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC—8型接地电阻测试仪适用于测量各种电力系统,电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1。
1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
ZC型接地电阻测量仪使用方法
一、接地电阻检测仪（本指导书主要介绍ZC-8型接地摇表）一、定义接地电阻测量仪也称接地摇表，主要用语直接测量各种接地装置的接地电阻值。
目前，我局的ZC-8型接地摇表有两种，一种为三个端钮；另一种为四个端钮。
二、结构ZC-8型接地电阻测量仪主要是由手摇发电机、相敏整流放大器、电位器、电流互感器及检流计等构成，全部密封在铝合金铸造的外壳内。
仪表都附带有两根探针，一根是电位探针，另一根是电流探针。
（三端钮的接地摇表）（四端钮的接地摇表）三、仪表量程ZC-8型接地摇表有两种量程，一种是0-1-10-100Ω；另一种是0-10-100-1000Ω。
我局现有的接地摇表中，三个端钮的量程为0-10-100-1000Ω；四个端钮的量程为0-1-10-100Ω。
四、正确读数ZC-8型接地摇表的数字盘上显示为1、2、3…10共10个大格，每个大格中有10个小格。
三端钮的接地摇表倍数盘内有1、10、100三种倍数；四端钮的接地摇表倍数盘内有0.1、1、10三种倍数。
在规定转速内，仪表指针稳定时指针所指的数乘以所选择的倍数即是测量结果。
如：当指针指在8.8，而选择的倍数为10时，测量出来的电阻值为8.8×10=88Ω（三端钮摇表最大倍率）（四端钮摇表最大倍率）五、对接地探针的要求用接地摇表测量接地电阻，关键是探针本身的接地电阻，如果探针本身接地电阻较大，会直接影响仪器的灵敏度，甚至测不出来。
一般电流探针本身的接地电阻不应大于250Ω，电位探测针本身的接地电阻不应大于1000Ω，这些数值对大多数种类的土质是容易达到的。
如在高土壤电阻率地区进行测量，可将探针周围的土壤用盐水浇湿，探针本身的电阻就会大大降低。
探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒制作而成。
六、仪表好坏检查1、外观检查。
先检查仪表是否有试验合格标志，接着检查外观是否完好；然后看指针是否居中；最后轻摇摇把，看是否能轻松转动。
2、开路检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地电阻摇表使用方法及标准Revised as of 23 November 2020接地摇表又叫接地电阻摇表、接地电阻表、接地电阻测试仪。
接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。
目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。
凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。
以ZC29B-2型摇表测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。
测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。
(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。
(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。
2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。
(2)每个接线头的接线柱都必须接触良好，连接牢固。
(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。
(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。
(5)如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。
(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。
(7)雨后连续7个晴天后才能进行接地电阻的测试。
(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。
3 接地电阻测试仪的操作要领(1)测试仪设置符合规范后才开始接地电阻值的测量。
(2)测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。
(3)缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。
(4)通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。
(5)如果缓慢转动手柄时，检流表指针跳动不定，说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，此时应重新检查两插针设置的地面或各接头。
(6)用接地电阻测量仪测量静压桩的接地电阻时，检流表指针在0点处有微小的左右摆动是正常的。
(7)当检流表指针缓慢移到0平衡点时，才能加快仪表发电机的手柄，手柄额定转速为120转／分。
严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。
(8)测量仪表使用后阻值档位要放置在最大位置即x10档位。
整理好三条随仪表配置来的测试导线，清理两插针上的脏物，装袋收藏。
接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中 R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。
2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中 R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。
3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。
4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。
低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。
配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。
电气装置的接地电阻，应符合下式要求：R≤50／I (12．4．3)式中 R――考虑到季节变化时接地网的最大接地电阻(Ω)；I――单相接地故障电流；消弧线圈接地系统为故障点残余电流。
2)低压电缆和架空线路在引入建筑物处，对于TN-S或TN-C-S系统，保护导体(PE)或保护接地中性导体(PEN)应重复接地，接地电阻不宜超过10Ω；对于TT系统，保护导体(PE)单独接地，接地电阻不宜超过4Ω；3)向低压系统供电的配电变压器的高压侧工作于小电阻接地系统时，低压系统不得与电源配电变压器的保护接地共用接地网，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地网，其接地电阻不宜超过4Ω。
2 向建筑物供电的配电变压器安装在该建筑物内时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地网的接地电阻不大于4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网；2)配电变压器高压侧工作于小电阻接地系统，当该变压器的保护接地网的接地电阻符合本规范公式(12．4．1―1)的要求且建筑物内采用总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地网。
保护配电变压器的避雷器，应与变压器保护接地共用接地网。
保护配电柱上的断路器、负荷开关和电容器组等的避雷器，其接地导体应与设备外壳相连，接地电阻不应大于10Ω。
TT系统中，当系统接地点和电气装置外露可导电部分已进行总等电位联结时，电气装置外露可导电部分可不另设接地网；当未进行总等电位联结时，电气装置外露可导电部分应设保护接地的接地网，其接地电阻应符合下式要求。
R≤50／Ia (12．4．6-1)式中 R――考虑到季节变化时接地网的最大接地电阻(Ω)；Ia――保证保护电器切断故障回路的动作电流(A)。
当采用剩余动作电流保护器时，接地电阻应符合下式要求：R≤25I△n如 (12．4．6-2)式中 I△n--剩余动作电流保护器动作电流(mA)。
IT系统的各电气装置外露可导电部分的保护接地可共用接地网，亦可单个地或成组地用单独的接地网接地。
每个接地网的接地电阻应符合下式要求：R≤50／Id (12．4．7)式中 R――考虑到季节变化时接地网的最大接地电阻(Ω)；Id――相导体和外露可导电部分间第一次短路故障故障电流(A)。
建筑物的各电气系统的接地宜用同一接地网。
接地网的接地电阻，应符合其中最小值的要求。
架空线和电缆线路的接地应符合下列规定：1 在低压TN系统中，架空线路干线和分支线的终端的PEN导体或PE导体应重复接地。
电缆线路和架空线路在每个建筑物的进线处，宜按本规范第12．2．2条的规定作重复接地。
在装有剩余电流动作保护器后的PEN导体不允许设重复接地。
除电源中性点外，中性导体(N)，不应重复接地。
低压线路每处重复接地网的接地电阻不应大于10Ω。
在电气设备的接地电阻允许达到l0Ω的电力网中，每处重复接地的接地电阻值不应超过30Ω，且重复接地不应少于3处。
2 在非沥青地面的居民区内，10(6)kV高压架空配电线路的钢筋混凝土电杆宜接地，金属杆塔应接地，接地电阻不宜超过30Ω。
对于电源中性点直接接地系统的低压架空线路和高低压共杆的线路除出线端装有剩余电流动作保护器者除外，其钢筋混凝土电杆的铁横担或铁杆应与PEN导体连接，钢筋混凝土电杆的钢筋宜与PEN导体连接。
3 穿金属导管敷设的电力电缆的两端金属外皮均应接地，变电所内电力电缆金属外皮可利用主接地网接地。
当采用全塑料电缆时，宜沿电缆沟敷设1～2根两端接地的接地导体。
以下是标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6 共用接地体(联合接地)应不大于接地电阻1欧。
