图解西门子PLC与Wincc间的通讯方式西门子WINCC与SiemensPLC通讯连接有多种方式,下面介绍两种常用的通讯方式。

一、采用普通网卡通过TCP/IP与PLC通讯,通过以太网实现WICC与PLC系统连接的前提条件是PLC系统配置有以太网模块或者使用带PN接口的PLC,以太网模块如CP443-1或者CP343-1,带PN接口的PLC如CPU 315-2PN/DP。

以下为采用普通网卡CP443-1的通讯连接。

1. STEP7硬件组态使用STEP7编程软件对PLC系统进行硬件组态,在“硬件”配置窗口插入实际的PLC硬件,如图1所示:▲图1 STEP7硬件组态2. 双击CP443-1槽的CP443-1,弹出属性对话框,如图2所示:▲图2 CP443-1属性对话框3. 点击图2属性对话框,弹出网络参数设置对话框,点击“新建”按钮,新建一个以太网络,输入以太网模块CP443-1的IP地址,通常情况下,不需要启用网关。

如图3所示:▲图3 参数设置注意事项:如果采用TCP/IP协议通讯方式,必须启动“正在使用IP协议”,将组态好的硬件下载到CPU,则PLC设置完成了!4. 设置安装WINN(通常为工程师站ES和操作员站OS)计算机Windows操作系统的TCP/IP参数,将WINN组态计算机的IP地址设置成为与PLC以太网通讯模块或者PN接口地址保持在一个网段内。

如图4所示:▲图4 设置计算机IP地址5. 添加新的驱动程序和设置系统参数,打开新创建的工程“test”,在项目管理栏里选择“变量管理”,单击右键选择“添加新的驱动程序”,如图5所示。

▲图5 添加驱动程序6. 在添加新的驱动程序文件夹里选择“SIMATIC S7 Protocol Suite.chn”,如6所示:▲图6驱动程序7. 右键单击TCP/IP,在弹出菜单中点击“系统参数”,如图7所示。

弹出“系统参数-TCP/IP对话框”,选择“单元”标签,查看“逻辑设备名称”,一般默认安装后,逻辑设备名为CP-TCP/IP。

西门子400H与WINCC连接

西门子400H与WINCC连接

图0 站通过双以太网网段进行通讯的例子。H 系统与双 CP1613 的 OS 站通过单以太网网段或 H 系统与单 CP1613 的 OS 站进行互连互通可参考此例。
图 0 为示例系统的配置图。图中包含如下的硬件:
H-CPU
Order Number
CPU 417-4H 6ES7 417-4HL00-0AB0
图9 应分别设置 CP1613 的网络配置。如图 10、11 所示。
图 10
图 11 PC 站组态完毕后,进行编译检查是否有组态错误。 若没有组态错误,则在 Configuration console 中进行组态。 3.5 运行 Configuration Console 编辑器,组态 CP1613。
图 12 在控制台组态编辑器画面中,需要对 2 块 CP1613 进行组态。首先,需要把 Mode of Module 的选项设置为:Configured mode。然后,把 Index 选项设置为与 PC 站相应的槽号,选择应用(Apply)按钮。
图 13
图 14 3.6 使用 Station Configuration Editor 进行编辑。双击工具条上的图标或者双击桌面上的 Component Configuration Editor 图标进入编辑画面, 如图 15 所示。
图 19 下载完成后,Station Configuration Editor 中的状态如图 19 所示。 3.7 网络组态 在 417-4H 及 PC 站组态完毕之后,则可进入网络组态。通过选择菜单和图标进入网络组态的界面,如图 20 所示。
图 20 图 21
图 22 在进入网络组态后,就可以建立 417-4H 与 MyStation/Application 与 MyStation/OPC Server 两个应用之间的连接。插入连接的步骤和下载的 步骤见图 21、22。 注:组态容错连接时,必须选择 OPC Server,为其和 H CPU 之间建立容错连接。 3.8 向 MyStation 中下装网络组态信息。 重新打开网络组态编辑器画面,选中 MyStation,按 Download 按钮,将 MyStation 的硬件配置及冗余连接下装到 Station Configuration Editor 中。 3.9 组态 WinCC,建立冗余连接。建立冗余连接需要使用 S7 Protocol Suite 中的 Named Connection 选项。

西门子 WinCC S7-400H 冗余连接 操作指南

西门子 WinCC S7-400H 冗余连接 操作指南

/CN/view/zh/108987749C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d问题描述:从V8.2开始,SIMATIC NET 支持SOFTNET-IE S7 REDCONNECT VM ,即普通网卡都可以在虚拟机环境中使用并建立WinCC 和S7-400H 的容错连接。

注意:从SIMATIC NET V8.2开始,也可以在实际的计算机环境中使用普通网卡直接建立WinCC 和S7-400H 的容错连接C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d回答:硬件和软件环境可以通过VMware 官方网站查询支持ESXi 硬件直通的服务器列表,本例中使用的HP Compaq 8200 Elite 。

服务器硬件配置如表1所示:指标 HP Compaq 8200 Elite CPU Intel Core i5 2400 3.1GHz (4Core)内存 26GB DDR3 1600MHz 硬盘 500G普通网卡Intel 82579LM Gigabit表1服务器、管理机和客户机的软件配置如表2所示:计算机 软件配置服务器VMware ESXi Server 5.5 Updata1 管理机 (工程师站)Windows 7 Ultimate SP1 VMware vSphere Client 5.5 STEP 7 Professional 2010 SR3WinCC V7.2 Update3 SIMATIC Net V12表2服务器上运行的虚拟机的软件配置如表3所示:软件操作系统 Windows Server 2008 R2 Standard SP1 SIMATICWinCC V7.2 Update3 SIMATIC Net V12表3操作步骤ESXi 服务器和管理机的安装和配置,请参考相关文档,在这里不再赘述。

西门子400H冗余CPU的网络组态及与WinCC的通讯建立实例

西门子400H冗余CPU的网络组态及与WinCC的通讯建立实例

400-HCPU与ET200M从站组态服务器客户机案例项目硬件:1、CPU型号:415-H订货号:6ES7-414-5HM06-0AB0固件版本号:V6.02、导轨:12订货号:6ES7 195-1GG30-0XA03、通信模块:IM153-2订货号:6ES7 195-7HD10-0XA04、CP1623通讯卡订货号:6GK1162-3AA00数量:4系统信息:Windows 7 专业版64位SP15、PC台式机服务器:4台客户机:4台6、Step7版本:V5.5 SP47、Wincc版本:V7.2.0.0 ASIA8、Simatic NET版本:V8.2 SP1工作步骤:第一步:PC端的准备修改电脑名称,所有电脑名称唯一,命名规则如下:对于表中字符,虽然有些Windows系统允许,但为了正确安装Wincc,必须符合表中要求。

第一步:PC端的准备安装软件必须按照如下顺序:先安装Step7,再安装Wincc,最后安装Simatic NET。

1、安装STEP7软件步骤略过(前提是PC满足后面两个软件的安装要求,服务器必须安装,客户机可以不安装)。

2、安装Wincc,首先,检查系统兼容性:其他要求:安装消息队列:控制面板-添加或删除Windows组件功能:若安装完毕wincc后,打开新建项目提示遇到未知错误,无法创建项目,可先关闭wincc,将本地网卡驱动从新正确安装或修复一下即可。

3、安装Simatic NET软件(仅服务器)第二步:组态软件硬件配置,并组态以太网连接,设定两台CPU的IP地址并加入如连接:添加计算机,更改计算机名称唯一且对应服务器电脑实际名称。

计算机组态,对每一台服务器都需要组态,如果Simatic NET软件内可以添加Wincc appl. 则在计算机组态内添加即可,如果NET软件不支持选择该项,则需选择应用程序,即Application组件,目前发现可能系统为32位可以选择Winccappl.,而64位不可以:组态Application,注意版本号选择,过低的版本号可能无法通讯:组态CP1623卡的IP地址,要求地址唯一且与服务器上的卡地址相同:组态网络,点击组态网络:网络总览:鼠标单击选中卡件:在下方表格内第一栏鼠标右键单击:选择容错连接:确定后进入该容错连接的设置:确认后如图:GCS网络服务器组态:有更改后会有黄色背景,编译无误后消失。

S7-400硬冗余连接设置说明

S7-400硬冗余连接设置说明

S7-400硬冗余连接设置说明一. 简述S7-400H是西门子提供的冗余PLC,为双机架硬件级热备产品,通过主、从两个机架,两套完整独立的系统,两套机架上的热备单元通过光纤通讯。

可以通过它的硬冗余功能,实现减少因故障或错误而导致的生产损失。

组态王支持与西门子S7-400H之间的通讯,针对西门子S7 414-4H PLC硬冗余系统设计,采用TCP方式通讯。

1.现场控制柜设备为两个机架上各一块414-4H CPU模块,光纤连接做CPU冗余;2.每个机架配置一块CP443-1以太网通讯模块,与上位工程师站以太网通讯卡连接做以太网冗余;组态王共为西门子的S7系列PLC的以太网TCP协议设计开发两款驱动,分别为S7-TCP和S7-ProdaveIE,可以与S7全系列PLC以TCP方式通讯。

经过测试,组态王可以支持的通讯方式如:(√表示支持冗余,×表示不支持冗余,/表示工程师站中控制面板PG/PC Interface不做配置)表1 冗余通讯方式支持程度测试表注:CP433网段单双指CP433的ip地址是否在两个子网IP段上。

如192.168.0.2和192.168.0.3为单网段,192.168.0.2和192.168.1.3为双网段1. 普通网卡 + S7-TCP的适应支持能力最高,只需要在工程师站控制面板中为普通网卡配置相应网段信息,就可以完成S7 400H的单双网段,单双网卡冗余功能。

2. 普通网卡 + S7-ProdaveIE需要在工程师站控制面板中配置PG/PC Interface访问点能完成单网卡单双网段冗余。

3. CP-1613 + S7-ProdaveIE在工程师站控制面板中配置PG/PC Interface 访问点后能完成单网卡,单网段冗余。

.精品以下各图为设备网络连接拓扑结构(普通网卡和CP1613这里统称为通讯卡):图1 单通讯卡单网段连接方式 图2 单通讯卡双网段连接方式图3 双通讯卡单网段连接方式 图4 双通讯卡双网段连接方式二. 配置说明1.在STEP 7编程软件中对S7-400硬件系统进行组态填加SIMATIC H Station及其中的CPU模块和 CP模块,实际设置以用户配置为准,此处不再赘述。

(完整word版)S7400H冗余PLC与WinCC通讯之方法

(完整word版)S7400H冗余PLC与WinCC通讯之方法

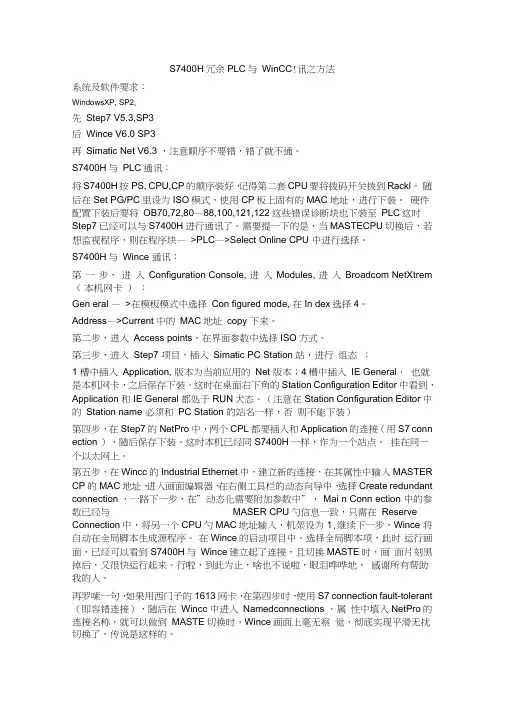

S7400H冗余PLC与WinCC!讯之方法系统及软件要求:WindowsXP, SP2,先Step7 V5.3,SP3后Wince V6.0 SP3再Simatic Net V6.3 ,注意顺序不要错,错了就不通。

S7400H与PLC通讯:将S7400H按PS, CPU,CP的顺序装好,记得第二套CPU要将拨码开关拨到Rackl。

随后在Set PG/PC里设为ISO模式,使用CP板上固有的MAC地址,进行下装。

硬件配置下装后要将OB70,72,80—88,100,121,122 这些错误诊断块也下装至PLC这时Step7已经可以与S7400H进行通讯了。

需要提一下的是,当MASTECPU 切换后,若想监视程序,则在程序块—>PLC—>Select Online CPU 中进行选择。

S7400H与Wince 通讯:第一步,进入Configuration Console, 进入Modules, 进入Broadcom NetXtrem (本机网卡):Gen eral —>在模板模式中选择Con figured mode, 在In dex选择4。

Address—>Current 中的MAC地址copy 下来。

第二步,进入Access points,在界面参数中选择ISO方式。

第三步,进入Step7 项目,插入Simatic PC Station 站,进行组态:1 槽中插入Application, 版本为当前应用的Net 版本;4槽中插入IE General,也就是本机网卡,之后保存下装。

这时在桌面右下角的Station Configuration Editor 中看到,Application 和IE General 都处于RUN犬态。

(注意在Station Configuration Editor 中的Station name 必须和PC Station 的站名一样,否则不能下装)第四步,在Step7的NetPro中,两个CPL都要插入和Application 的连接(用S7 conn ection ),随后保存下装。

Wincc利用普通网卡进行S7 400H冗余连接实操

Wincc利用普通网卡进行S7 400H冗余连接实操

通过普通网卡实现S7—400H PN和WINCC间的冗余连接目标需求:上位机采用Wincc,利用上位机PC自带普通网卡实现与S7-400H PLC的冗余连接,确保Wincc数据监控正常。

准备工作:◆Wincc上位机(7.0及以上版本)◆Simatic NET V8.2及以上◆Step7 V5.6Step 硬件及网络组态硬件连接如下,图片截取如注释1。

S7-400H,建议直接购买冗余套件交换机,可不选用西门,普通即可上位机,选用Wincc,需安装Net,另需要SOFTNET-IE S7REDCONNECT容错连接授权。

通过硬件组态指导建立冗余硬件组态,如下图插入PC Station对新增的PC Station 进行组态,如下图:添加Application 与IE General,主要版本,本次测试均选用的是最高版本,建议8.0以上。

配置好IE 的地址,注意此地址即为上位机Wincc 地址,保持一致,也可在Configure Network 时进行配置,如下图:为Wincc 上位机网卡IP 地址进入Configure Network,对NET进行组态配置,如下图右击Application,插入新的连接,点击Apply,弹出连接信息,建议更改连接名称,与PC Staition及PC保持一致。

配置完毕确认,保存编译。

回到项目视图,点击PC站,右键PLC组态,弹出组态对话框,找到本上位机的名称,点击后再点组态按钮,系统自动将PC站的组态信息添加到SIMATIC NET 中。

然后将组态的信息下载Station configuration,此操作需要保存连接正常建立(我没测试成功,怀疑可能时我的Step7与Wincc不在同一台电脑或者其他网络配置有问题,未做具体分析,如有细节配置,欢迎大家回复指出)。

如下图:目文件夹内,如下图点击图标Station Configuration,一般安装完Wincc桌面会有或者右下角会有或者去开始菜单内查找Station Configuration。

S7-400H冗余系统硬件组态 操作流程

S7-400H冗余系统硬件组态 操作流程

一.所需软硬件:所需软件:STEP7 V5.4 SP3所需硬件:一套S7-400H PLC,包括:(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU,CPU414-4H或CPU 417-4H(4) 4个同步子模板(型号必须相同)(5) 2根光缆必备的附件,如PROFIBUS 屏蔽电缆及网络连接器等。

二.硬件安装(1)设置机架号CPU V3版本,通过同步子模板上的开关设置;CPU V4版本,通过CPU背板上的开关设置;CPU通电后此机架号生效。

(2)将同步子模板插到CPU板中。

(3)连接同步光缆将两个位于上部的同步子模板相连;将两个位于下部的同步子模板相连;在打开电源或启动系统之前要确保CPU的同步光缆已经连接。

同步光纤连接如图1所示:图1 S7-400H 同步光纤的连接三.通过STEP7进行硬件组态1.创建项目并组态S7-400H站在STEP7中新建一个项目,在“插入”菜单下的“站点”选项中选择SIMATIC H 站点,添加一个新的S7-400H的站,如图2所示:图2 创建项目和添加S7-400H站2. 配置硬件(1) 在S7-400H站目录下,双击“硬件”打开硬件配置;(2) 添加一个UR2-H机架,如图3所示:图3 添加UR2-H机架3. 配置电源和CPU,并设定CPU上PROFIBUS DP主站的地址,默认为2,如图4所示:图4 添加电源和S7-400H CPU 4. 添加同步子模板到IF1和IF2槽位上,如图5所示:图5 添加同步子模块5)添加以太网网卡,设置MAC网络地址和IP地址,如图6所示:图6 添加以太网网卡并设置MAC地址和IP地址说明:通常采用以太网与WINCC6.0进行通讯。

6) 将机架0的硬件配置复制,粘贴机架1并调整网络参数,如:以太网的MAC地址等,在硬件组态中出现两个机架,如图7所示:图7 S7-400H硬件配置图四.CPU系统参数设置对于中央处理器单元只需对机架0上的CPU定CPU参数,所设定的数值将自动分配给机架1 上的CPU。

S7-400H冗余配置过程

S7-400H冗余配置过程

S7-400H冗余配置过程3 配置过程下面按照双路冗余进行配置3.1 配置S7-400H 过程:1( 打开SIMATIC Manager,创建新项目。

插入新的H站2. 打开Station(1) 的硬件配置。

3. 首先插入一个机架从 RACK-400 目录。

可以选择 UR2-H 或两个 UR1 / UR2。

4. 在槽1中插入标准电源模块。

5. 把H CPU放在槽3。

请注意CPU的硬件和固件版本。

6. 为H-CPU生成 PROFIBUS-DP 子网。

7.在IF1 和IF2 插入两个同步模块。

8. 插入以太网 CP 443-1。

9. 配置以太子网;取消TCP/IP 协议,指定MAC地址并激活容错连接的快速切换标志。

10. 如果机架1 的配置与机架0 的一样,你可以拷贝机架0 到机架1上。

粘贴时,你被要求创建第二个 PROFIBUS-DP 子网并配置第二个以太子网。

11. 现在,你可以配置 PROFIBUS 从站 (比如 ET-200M)。

直接插入IM 153-2 到两个 PROFIBUS 子网之一,并输入地址。

ET-200M 自动地被连接在两个子网上(ET-200M的属性框中可见冗余表单)。

12. 在ET-200M 插入输入输出模块。

13. 存盘并编辑配置。

系统块 (SDB) 生成在程序夹内。

14. 下载硬件配置到机架 0的CPU(或称CPU 0)。

3.2 配置 PC站建立H连接之前,必须知道一些信息,比如网址,网卡。

这些信息是在STEP 7做配置时生成的。

过程: 1. 插入新的PC 站2. 打开PC Station(1) 的硬件配置。

3. 在PC机架槽1插入 Application。

你可以改变他的名字(比如:WinCC-Application):4. 在槽2插入网卡(比如, CP1613)。

5. 配置以太网;禁止 TCP/IP 并指定 MAC地址。

6. 在槽3中同样方法插入第二块网卡。

然后编译,存盘。

WinCC与S7-400H的容错S7通讯

WinCC与S7-400H的容错S7通讯

WinCC与S7-400H的容错S7通讯1. 概述WinCC和S7-400H容错自动化系统之间必需建立冗余连接,以确保当冗余CPU主、从切换时,WinCC系统能够自动将连接切换到最新的CPU主机。

WinCC系统通常通过工业以太网实现这种冗余连接,使用CP1613网卡可以实现,若使用标准网卡则只能和其中一个指定的CPU连接。

WinCC系统通过通道单元“Named Connection”和容错自动化系统建立冗余连接。

WinCC 的“Named Connection”专用来对应由STEP7组态生成的符号连接,可以实现和H/F系统的冗余通讯。

实现冗余连接最基本的网络结构如下图:H CPU in redundant mode▪硬件需求:S7-400H容错自动化系统(带CP443-1网卡)WinCC工作站(带CP1613或CP1623网卡)➢注意:1)故障容错S7连接只适用于CP1613和CP1623,不支持标准网卡通讯。

2)故障容错S7连接只能通过ISO协议通讯。

▪软件需求:STEP7WinCCSIMATIC NET(含软件包S7-REDCONNECT)▪授权需求:Industrial Ethernet S7-1613Industrial Ethernet S7 REDCONNECT有两种方法可以实现故障容错S7连接的组态:在WinCC中手动创建连接和全集成自动化方法。

后者是我们常用的,但有时出于某种原因WinCC项目不能够集成到STEP7中,此处我们侧重讨论第一种方法。

2. 在WinCC中手动创建连接的方法当WinCC项目不能集成到STEP7中时,就必须在WinCC中手动创建一条连接实现和S7-400H的冗余通讯。

步骤如下:1)在STEP7中插入一个SIMATIC PC Station,包含“Application”和CP1613。

将CP1613连接到容错自动化站所处的工业以太网上。

2)NetPro中创建Application和容错系统CPU的“故障容错S7连接”。

冗余与通讯之方法

冗余与通讯之方法

S7400H冗余PLC与WinCC通讯之方法系统及软件要求:WindowsXP, SP2,先Step7 ,SP3后Wincc SP3再Simatic Net ,注意顺序不要错,错了就不通。

S7400H与PLC通讯:将S7400H按PS, CPU, CP的顺序装好,记得第二套CPU要将拨码开关拨到Rack1。

随后在Set PG/PC里设为ISO模式,使用CP板上固有的MAC地址,进行下装。

硬件配置下装后要将OB70,72,80—88,100,121,122这些错误诊断块也下装至PLC。

这时Step7已经可以与S7400H进行通讯了。

需要提一下的是,当MASTER CPU切换后,若想监视程序,则在程序块—>PLC—>Select Online CPU中进行选择。

S7400H与Wincc通讯:第一步,进入Configuration Console, 进入Modules,进入Broadcom NetXtrem(本机网卡):General—>在模板模式中选择Configured mode, 在Index选择4。

Address—>Current中的MAC地址copy下来。

第二步,进入Access points,在界面参数中选择ISO方式。

第三步,进入Step7项目,插入Simatic PC Station站,进行组态:1槽中插入Application, 版本为当前应用的Net版本;4槽中插入IE General,也就是本机网卡,之后保存下装。

这时在桌面右下角的Station Configuration Editor 中看到,Application和IE General都处于RUN状态。

(注意在Station Configuration Editor中的Station name必须和PC Station的站名一样,否则不能下装)第四步,在Step7的NetPro中,两个CPU都要插入和Application的连接(用S7 connection),随后保存下装。

西门子400 冗余与触摸屏冗余构架

西门子400 冗余与触摸屏冗余构架

连接面板到S7-400H系统Connecting a panel to S7-400H System摘要本文介绍了通过MPI 、Profibus-DP 和Industrial Ethernet 三种方式,将面板连接到冗余系统的组态过程。

关键词冗余系统, 面板Key Words H System, Panel目录连接面板到冗余系统.............................................................Error! Bookmark not defined.1 简介 (1)2 通过 MPI 方式连接面板到冗余系统 (1)3 通过 Profibus-DP方式连接面板到冗余系统 (9)4 通过 Industrial Ethernet方式连接面板到冗余系统 (10)5 更多资料 (15)附录-推荐网址 (16)1 简介西门子的面板所支持的通信端口主要有 TTY/RS232,RS422/RS485,Ethernet 和 USB 等等。

其中 TTY/RS 232 经常用于连接打印机,上传/下载程序;RS 485/RS 422 主要用于和过程设备通信;Ethernet 端口可用于面板和过程设备通信,也常用于连接 PC 机或其它网络设备;USB 主要用于上传/下载配置,连接打印机、鼠标键盘等。

面板和 S7-400 冗余系列 CPU 之间的通信,主要通过 RS485、Ethernet 端口进行。

通信协议分为 MPI、Profibus-DP 和 TCP/IP 三种方式。

主要原理是:面板和冗余系统中的两个 CPU 各建立一条连接,根据运行过程中主 CPU 的不同,人工或者通过脚本来进行切换,保证总是使用面板和主 CPU 之间连接。

下面分别介绍 MPI、Profibus-DP 和 TCP/IP 这三种通信方式下系统的组态。

本文所使用的硬件和软件测试环境如下:AS 硬件CPU: 6ES7 417-4HT14-0AB0 CP443-1: 6ES7 443-1EX11-0XE0面板OP 177B color PN /DP操作系统Microsoft Windows XP Professional SP2Simatic 软件版本PCS7 V6.1 SP2 (包含的 Step 7 版本为 V5.3 + SP2 + HF12 ) WinCC Flexible Standard 2008 CHS表 1、硬件和软件测试环境2 通过 MPI 方式连接面板到冗余系统S7-400 冗余 CPU 上的第一个扩展通信接口为 MPI/DP,于是可以建立一条 MPI 网络,将冗余系统中的两个 CPU 和面板连接起来。

S7-400H冗余配置过程

S7-400H冗余配置过程

3 配置过程下面按照双路冗余进行配置3.1 配置S7-400H 过程:1.打开SIMATIC Manager,创建新项目。

插入新的H站2. 打开Station(1) 的硬件配置。

3. 首先插入一个机架从RACK-400 目录。

可以选择UR2-H 或两个UR1 / UR2。

4. 在槽1中插入标准电源模块。

5. 把H CPU放在槽3。

请注意CPU的硬件和固件版本。

6. 为H-CPU生成PROFIBUS-DP 子网。

7.在IF1 和IF2 插入两个同步模块。

8. 插入以太网CP 443-1。

9. 配置以太子网;取消TCP/IP 协议,指定MAC地址并激活容错连接的快速切换标志。

10. 如果机架1 的配置与机架0 的一样,你可以拷贝机架0 到机架1上。

粘贴时,你被要求创建第二个PROFIBUS-DP 子网并配置第二个以太子网。

11. 现在,你可以配置PROFIBUS 从站(比如ET-200M)。

直接插入IM 153-2 到两个PROFIBUS 子网之一,并输入地址。

ET-200M 自动地被连接在两个子网上(ET-200M的属性框中可见冗余表单)。

12. 在ET-200M 插入输入输出模块。

13. 存盘并编辑配置。

系统块(SDB) 生成在程序夹内。

14. 下载硬件配置到机架0的CPU(或称CPU 0)。

3.2 配置PC站建立H连接之前,必须知道一些信息,比如网址,网卡。

这些信息是在STEP 7做配置时生成的。

过程:1. 插入新的PC 站2. 打开PC Station(1) 的硬件配置。

3. 在PC机架槽1插入Application。

你可以改变他的名字(比如:WinCC-Application):4. 在槽2插入网卡(比如,CP1613)。

5. 配置以太网;禁止TCP/IP 并指定MAC地址。

6. 在槽3中同样方法插入第二块网卡。

然后编译,存盘。

3.3 配置容错连接过程1. 打开第一个CPU的NetPro2. 单击第一个CPU 414-4H (连接表便会显示在窗口下方)。

基于CP1623下的WINCC与西门子400双冗余PLC通信组态

基于CP1623下的WINCC与西门子400双冗余PLC通信组态

基于CP1623下的WINCC与西门子400双冗余PLC通信组态与应用中煤华晋王家岭煤矿皮带集控系统摘要:为满足皮带集中控制的需要,在深入研究了王家岭煤矿现有皮带单条集控的特点的基础上,应用工业组态软件WINCC开发了相应的集中控制应用程序。

并且讨论了针对目前现有软、硬件构成,以及开发过程中遇到的问题和解决方案。

关键词:WINCC、STEP7、CP1623、SIMATIC 400PLC。

Abstract:Belt foundation to meet the needs of centralized control, in-depth study of the flooded coal mine belt existing control of a single set of characteristics, application software WINCC industrial configuration developed the corresponding centralized control applications. And we discussed for the currently available hardware and software configuration, and the problems encountered in the development process and solutions.1、引言改革开发以来,我国工业企业日新月异,规模日益壮大,先进设备广泛应用,工艺科技含量越来越高。

在生产中,自动化技术已经普及到各个领域、各个车间,这充分说明我国民族工业的逐渐强大。

但是与之相比,在许多煤矿生产运输过程中自动化集控程序不高,采用的软硬件落后,甚至有的控制点还依赖于人工操作,无形中制约了煤矿产量与煤炭行业技术先进化的发展。

为此我们结合中煤华晋王家岭煤矿现存皮带运输系统(工作面顺槽皮带106与109、2#M皮带、主平硐皮带、上仓皮带),采用国际上先进的工控组态软件WINCC配合现有的Simatic PLC,开发了相应的集中控制煤流控制程序。

WinCC与S7-400H的容错S7通讯

WinCC与S7-400H的容错S7通讯

WinCC与S7-400H的容错S7通讯WinCC与S7-400H的容错S7通讯1. 概述WinCC和S7-400H容错⾃动化系统之间必需建⽴冗余连接,以确保当冗余CPU主、从切换时,WinCC系统能够⾃动将连接切换到最新的CPU主机。

WinCC系统通常通过⼯业以太⽹实现这种冗余连接,使⽤CP1613⽹卡可以实现,若使⽤标准⽹卡则只能和其中⼀个指定的CPU连接。

WinCC系统通过通道单元“Named Connection”和容错⾃动化系统建⽴冗余连接。

WinCC 的“Named Connection”专⽤来对应由STEP7组态⽣成的符号连接,可以实现和H/F系统的冗余通讯。

实现冗余连接最基本的⽹络结构如下图:H CPU in redundant mode硬件需求:S7-400H容错⾃动化系统(带CP443-1⽹卡)WinCC⼯作站(带CP1613或CP1623⽹卡)注意:1)故障容错S7连接只适⽤于CP1613和CP1623,不⽀持标准⽹卡通讯。

2)故障容错S7连接只能通过ISO协议通讯。

软件需求:STEP7WinCCSIMATIC NET(含软件包S7-REDCONNECT)授权需求:Industrial Ethernet S7-1613Industrial Ethernet S7 REDCONNECT有两种⽅法可以实现故障容错S7连接的组态:在WinCC中⼿动创建连接和全集成⾃动化⽅法。

后者是我们常⽤的,但有时出于某种原因WinCC项⽬不能够集成到STEP7中,此处我们侧重讨论第⼀种⽅法。

2. 在WinCC中⼿动创建连接的⽅法当WinCC项⽬不能集成到STEP7中时,就必须在WinCC中⼿动创建⼀条连接实现和S7-400H的冗余通讯。

步骤如下:1)在STEP7中插⼊⼀个SIMATIC PC Station,包含“Application”和CP1613。

将CP1613连接到容错⾃动化站所处的⼯业以太⽹上。

应用Ethernet实现 WinCC 和 SIMATICS7400H冗余PLC的通信

应用Ethernet实现 WinCC 和 SIMATICS7400H冗余PLC的通信

应用Ethernet实现 WinCC 和 SIMATICS7400H冗余PLC
的通信
杨志;赵德安
【期刊名称】《电气自动化》
【年(卷),期】2004(26)5
【摘要】本文介绍了应用Ethernet实现WinCC和SIMATIC S7-400H冗余系统的通信方法,对整个系统软硬件构成和组态过程进行了分析和介绍.
【总页数】2页(P42-43)
【作者】杨志;赵德安
【作者单位】江苏大学电气信息工程学院,江苏,镇江,212013;江苏大学电气信息工程学院,江苏,镇江,212013
【正文语种】中文
【中图分类】TP393
【相关文献】
1.应用Profibus实现WinCC和多处理器S5-135U PLC的通信 [J], 杨清宇;李卓;施仁
2.S7-400系列PLC与WinCC通信实现研究 [J], 解立晓;李承宇;李健;李春雨
3.S7-200系列PLC与WinCC通信实现研究 [J], 毛雪珍;颜文俊
4.用WinCC脚本实现除尘本体单片机与系统PLC之间的通信 [J], 张林;白伟
5.WinCC与S7-200 PLC通信数据初始化的实现 [J], 叶凌箭;麻红昭
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

SIMATIC 400H冗余系统的组建与通讯该文档旨在指导如何在Step7下组态SIMATIC 400H系统,并与上位机WinCC通讯。

示例站配置:
1、服务器安装系统:Windows Server 2016 Standard 64 位
2、服务器安装软件:
a、Step7 V5.6 Chinese;
b、WinCC V7.4 SP1;
c、Simatic NET V14 SP1
3、服务器硬件:
a、CP1623通讯卡一张。

配置域的注意事项:
1、CP1623卡并非必须,普通网卡亦可;
2、域服务器必须为Server系统。

一、Step7组态硬件配置及网络
首先需新建一个项目,对于部分后缀H的CPU,需要使用PCS7组态,本案例中,CPU型号为CPU 414-5H PN/DP,可使用Step7组态。

插入站点:
然后插入导轨:选择UR2-H(6ES7 400-2JA00-0AA0)。

在导轨插槽5中插入CPU:CPU 414-5N PN/DP(6ES7 414-5HM06-0AB0):
修改CPU属性,包括:
a、DP接口地址以及连接子网;
b、MPI/DP口组态,是选择用作MPI口还是选择用作DP口,默认定义为MPI口;
c、PN-IO的IP地址以及连接子网,注意,两个CPU的IP地址不可相同。

其他的一些属性,例如时钟脉冲字节分配,中断时间周期等按需设置。

CPU的IP设定:
接下来可以插入ET200M从站了,需首先插入IM153-2扩展机架(6ES7 153-2BA02-OXB0):
为从站分配DP地址,并在从站内插入普通模块(S7-300系列)。

接下来,返回Step7主页面,准备插入站点。

即将服务器组态进网络内。

选择项目后,在菜单栏“插入内”插入“SIMATIC PC站点”:
插入后,鼠标右键单击,选择修“对象属性”,主要为名称的修改,需与服务器名称一致。

对于本机,可直接勾选“与PC站相同的计算机名称”。

其余无需更改。

接下来对该站点进行组态,右键单击站点,选择“打开对象”:
在弹出的站配置界面,存在一个类似于导轨的窗口,我们需在此窗口内组态站的硬件及软件配置。

此时,可像插入模块一样,在右侧导航栏内,找
到SIMATIC PC Station组下选择“User Application”,选择合适的版本号,插入到空余的插槽内,建议选择最新的版本号。

目前尝试过选择“HMI”组下的选项,但是无法通讯,不清楚原因。

插入后,建议修改对象属性,将其名称修改为直白的英文,例如“WinCC Application”。

选择如图所示的设备:
再在空余的位置插入CP1623卡,当然普通网卡也可以,普通网卡应选择“IE General”,未测试过:
为通讯卡分配IP地址,该地址需与CPU的IP在同一网段,但不能相同。

保存并编译。

返回Step7主页面,在工具栏,单击“组态网络”图标:
进入网络面板后,可看到整个系统的网络总览。

关键的操作:鼠标单击网络图中,与本机计算机名称相同的站点内先前已组态的WinCC应用程序,注意,不是单击整个站点,而是单击站点下的部分区域(WinCC程序),如果没有添加本地计算机,则需要添加后再操作,如果没有WinCC应用程序,同样需要先添加,后面的步骤是为该服务器上的WinCC指定通讯路径,选中之后,在界面下方,会出现多行空白区域(当前示例以及组态过了连接):
在下方第一行右键单击,选择“新建连接”,在弹出的界面内,使用默认的选项即可,但要确认下方为“S7容错连接”,确认是后,单击确定:
在选择了“容错连接”并确认后,弹出如下界面,此处,需要在图示红色框内,修改连接名称,该名称后面将会出现在WinCC中,因此建议使用英文字母命名,不要使用汉字,并与其他容错连结不同名:
完成上述步骤后,关闭连接属性界面。

并在组态网络界面内,保存编译,如果将来有其他方面的更改,则同样需要保存编译。

接下来,准备进行SIMATIC NET软件内的设置。

打开软件“Station Configurator”,一般安装完NET软件,桌面会有快捷方式存在。

在弹出的界面内,在空白出右键单击:
需要注意的是,此处插槽编号以及所对于的选项,需要与Step7中对PC站点组态的完全一致,例如“WinCC”应用程序,都在插槽2中。

接下来,插入“Application”:
然后插入CP1623卡,位于插槽4:
此时,1623卡的地址等不可修改,此处也无需修改,因为后面会通过Step7下载到该站点,接下来重要的操作是,为当前的组态命名站点,该站点必须和当前主机名称一致。

在打开的Station Configurator”主界面下方,单击“Station Name”,修改为当前主机的计算机名称:
NET站点的组态工作完成。

接下来返回到Step7主页面。

准备将网络组态先下载至SIMATIC NET站点。

先修改PC/PG接口:
在打开网络界面,在网络界面内,鼠标单击选中当前计算机站,整个选择,对于组态中计算机名称与本地计算机名称相同的站点,会存在一个黄色向上的箭头,以与其他站进行区分,选中后,单击上方的下载按钮,如果顺利,则会将站点组态下载至NET站点内,其中包含组态的设备,以及IP等:
此处需要强调以下下载,在有更改后,往往需要保存并编译,对于大的改动,则还需要将网络下载至CPU与各各站点,否则单下载一处,可能造成通讯失败的问题。

此时,可打开“Station Configurator”,查看CP1623卡的地址,以及更改为Step7中组态的地址:
接下来,需要将网络组态下载至CPU,需要选中网络中的CPU,然后使用MPI线缆或网线(此时不能使用CP1623卡上的网口),使用PC自带网口,更改Step7的PC/PG接口为对应的接口,下载至CPU。

下载成功后,便可使用CP1623卡进行下载了,当然,接口需要再更改为下载NET 站点时的接口。

接下来,打开WinCC,对其进行通讯组态。

新建一个已命名的连接,案例为CPU2。

修改“CPU2“的链接属性,应用程序名称,为我们在Step7站点内组态的WinCC应用程序名称,连接名称,为我们建立的容错连接名称,选中后,将变量建立在CPU2下。

可使用CP1623卡连接CPU与WinCC,激活后查看通讯是否成功。

如果碰到问题,请记录,并多方检查与尝试,解决后保存解决经验并存档。

文档结束。
