高压配电装置全解

合集下载

高压低压配电柜的电气保护装置解读

高压低压配电柜的电气保护装置解读

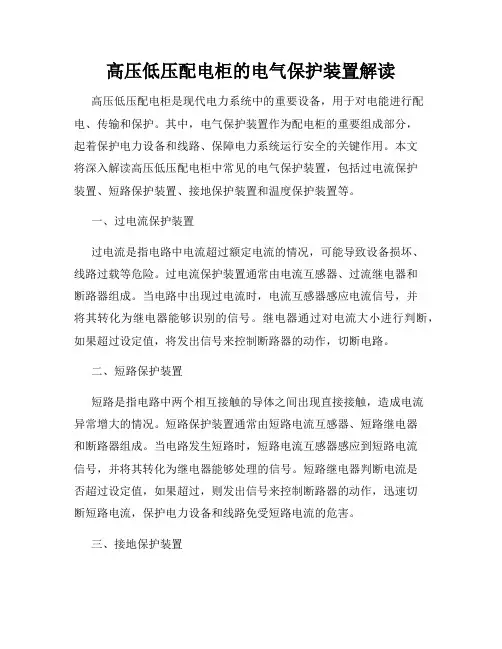

高压低压配电柜的电气保护装置解读高压低压配电柜是现代电力系统中的重要设备,用于对电能进行配电、传输和保护。

其中,电气保护装置作为配电柜的重要组成部分,起着保护电力设备和线路、保障电力系统运行安全的关键作用。

本文将深入解读高压低压配电柜中常见的电气保护装置,包括过电流保护装置、短路保护装置、接地保护装置和温度保护装置等。

一、过电流保护装置过电流是指电路中电流超过额定电流的情况,可能导致设备损坏、线路过载等危险。

过电流保护装置通常由电流互感器、过流继电器和断路器组成。

当电路中出现过电流时,电流互感器感应电流信号,并将其转化为继电器能够识别的信号。

继电器通过对电流大小进行判断,如果超过设定值,将发出信号来控制断路器的动作,切断电路。

二、短路保护装置短路是指电路中两个相互接触的导体之间出现直接接触,造成电流异常增大的情况。

短路保护装置通常由短路电流互感器、短路继电器和断路器组成。

当电路发生短路时,短路电流互感器感应到短路电流信号,并将其转化为继电器能够处理的信号。

短路继电器判断电流是否超过设定值,如果超过,则发出信号来控制断路器的动作,迅速切断短路电流,保护电力设备和线路免受短路电流的危害。

三、接地保护装置接地保护装置是用于检测电力设备和线路接地故障的装置,主要包括接地电流互感器、接地继电器和断路器。

当设备或线路发生接地故障时,接地电流互感器感应到接地电流信号,并将其转化为继电器能够识别的信号。

接地继电器通过对接地电流大小进行判断,如果超过设定值,将发出信号来控制断路器的动作,切断带有接地故障的电路,保护人身安全和电力设备。

四、温度保护装置温度保护装置是用于检测电力设备温度的装置,如变压器、电动机等。

温度保护装置通常由温度传感器、温度继电器和断路器组成。

温度传感器感知设备温度,并将其转化为继电器能够处理的信号。

温度继电器通过对温度信号进行判断,如果超过设定温度,将发出信号来控制断路器的动作,切断电力设备的电源,避免设备温度过高而引发事故。

高压电器及成套配电装置全解

高压电器及成套配电装置全解
▪ B:少油断路器—少油断路器中的绝缘油.主要作为灭弧介质 使用,而带电部分与地之间的绝缘主要采用瓷瓶或其他有机 绝缘材料。 优点:用油量少、耗材少、价格低廉。 缺点: 需要定期检修、有引起火灾与爆炸的危险
真空断路器
▪ (2):真空断路器一一真空断路器是利用 ‘真空’作绝缘介质和灭弧介质的一种断路 器,所谓的“真空”可以理解为一种压强低于 10⁻⁴ mm汞柱密封容器,其空间内气体分子 极为稀少,将开关的动、定触头安装在一个 “真空”的密封容器中,(又称真空灭弧室) 而制成的一种断路器
▪ 触头间的恢复电压大于触头间的介质击穿电压,电 弧将重燃,反之触头间的恢复电压小于触头间的介 质击穿电压,电弧将彻底熄灭。
第二节 高压断路器
▪ 1:用途:断路器是高压开关设备中最重要、 最复杂的一种,既能切换正常负载,又可排 除短路故障,同时承担着控制和保护双重任 务
▪ 2:类型:有高压断路器的类型很多,一般可 接下列方法分类: 按安装地点分可分为户内 式和户外式两种,按灭弧原理和灭弧介质可 分为油断器、真空断路器、六氟化硫(FS6) 断路器等。
高压电器及成套配电装置
概述: 高压电器是电力系统中的重要设备。在电力系统中,在 各行各业生产以及民用生活中广泛使用。在电能的生产、输送 和分配过程中,高压电器在电力系统中,起到控制、保护和测 量的作用。高压电器性能的优劣直接影响到电力系统的稳定和 安全运行。高压电器的正确使用和运行维护,对企业经济效益
电弧的产生:
具体过程为:当开关电器用来开断电路时,触头在分离过程中,由于动、 静触头间的接触压力在触头刚分离时,由于触头的开距很小,开距间电 场强度很高,负极的触头在高温和接触面积不断下降和减少,接触电阻 迅速增大,开距间的温度将急剧升高,另一方面在强电场的作用下,将 发生热电子发射和强电场发射。由负极发射出的电子在电场力的具体过 程为:当开关电器用来开断电路时,触头在分离过程中,由于动、静触 头间的接触压力在触头刚分离时,由于触头的开距很小,开距间电场强 度很高,负极的触头在高温和接触面积不断下降和减少,接触电阻迅速 增大,开距间的温度将急剧升高. 在高速运动的电子流向正极的过程中, 不断与气体分子碰撞,当积累足够大的动能时,可使中性气体分子分离 成自由负电子和正离子,这一过程称为碰撞游离。 由此连续不断的碰撞 游离,具有很大的电导,在外加电场作用下,气体介质开始被击穿,而 形成弧光放电。弧光放电时,其温度高达5000---13000度.

高压配电柜资料

高压配电柜资料

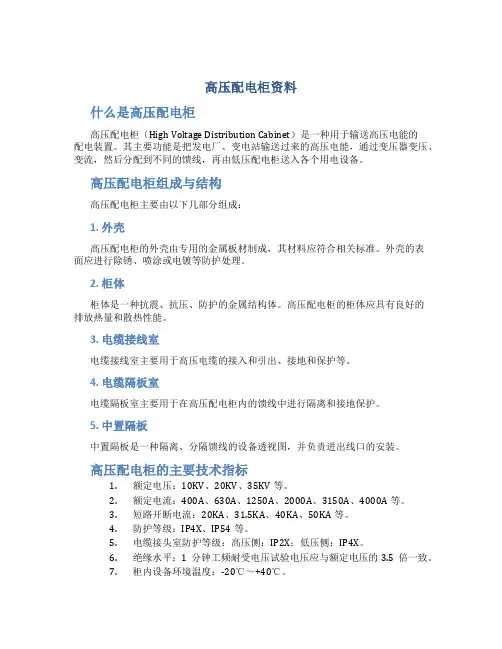

高压配电柜资料什么是高压配电柜高压配电柜(High Voltage Distribution Cabinet)是一种用于输送高压电能的配电装置。

其主要功能是把发电厂、变电站输送过来的高压电能,通过变压器变压、变流,然后分配到不同的馈线,再由低压配电柜送入各个用电设备。

高压配电柜组成与结构高压配电柜主要由以下几部分组成:1. 外壳高压配电柜的外壳由专用的金属板材制成,其材料应符合相关标准。

外壳的表面应进行除锈、喷涂或电镀等防护处理。

2. 柜体柜体是一种抗震、抗压、防护的金属结构体。

高压配电柜的柜体应具有良好的排放热量和散热性能。

3. 电缆接线室电缆接线室主要用于高压电缆的接入和引出、接地和保护等。

4. 电缆隔板室电缆隔板室主要用于在高压配电柜内的馈线中进行隔离和接地保护。

5. 中置隔板中置隔板是一种隔离、分隔馈线的设备透视图,并负责进出线口的安装。

高压配电柜的主要技术指标1.额定电压:10KV、20KV、35KV等。

2.额定电流:400A、630A、1250A、2000A、3150A、4000A等。

3.短路开断电流:20KA、31.5KA、40KA、50KA等。

4.防护等级:IP4X、IP54等。

5.电缆接头室防护等级:高压侧:IP2X;低压侧:IP4X。

6.绝缘水平:1分钟工频耐受电压试验电压应与额定电压的3.5倍一致。

7.柜内设备环境温度:-20℃~+40℃。

8.使用环境温度:-40℃~+40℃。

9.电缆接头温度度升不大于55K。

以上这些指标都是影响高压配电柜选择和使用的重要因素,需要在选材和制造时予以考虑。

高压配电柜的应用场景高压配电柜主要应用于工业、商业及民用电力分配系统的供电,例如发电厂、地铁、机场、医院、大型商场、体育馆等。

高压配电柜的维护和保养根据相关标准规范及《高压配电柜安全管理条例》的规定,对高压配电柜进行定期检测和维护。

主要包括以下几个方面:1.隔离和停电检查。

2.结构和接线部位的检查。

图文解读:10kV配电室内都有哪些电气设备

图文解读:10kV配电室内都有哪些电气设备

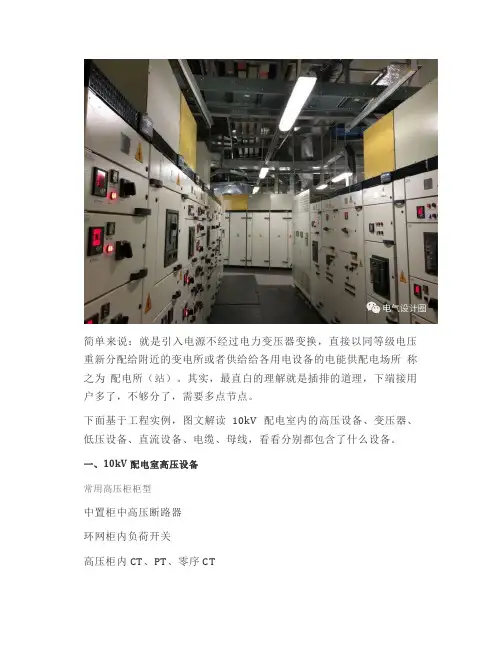

简单来说:就是引入电源不经过电力变压器变换,直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所(站)。

其实,最直白的理解就是插排的道理,下端接用户多了,不够分了,需要多点节点。

下面基于工程实例,图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线,看看分别都包含了什么设备。

一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型(1)环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号:HXGN15-12、Safe-Ring(ABB)、SM6(施耐德)1开关间隔;2母线间隔;3电缆间隔;4操作机构间隔;5控制保护间隔(2)中置柜-断路器柜用于高基配电室内(一般单台变压器容量大于1250kVA以上使用)。

常用型号:KYN28-12,UniGear ZS1(ABB)、Mvnex(施耐德)常用断路器型号:VD4(ABB)、VS1(国产)1二次仪表室;2母线室;3断路器手车室;4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念:集保护、测量、监视、控制、人机接口、通信等多种功能于一体;代替了各种常规继电器和测量仪表,节省了大量的安装空间和控制电缆。

功能:在故障状态下启动保护动作,输出保护信号。

安装位置:进线柜、出线柜、母联柜(有断路器的柜内)。

保护的类型:•过流保护:短时间的电流增大,一会儿就恢复了不断电,如无法恢复就断电。

(时间)•速断保护:电流突然增大,不断电会烧坏设备。

•零序保护:测量通过三相的线电流和,达到预设值时动作。

变压器保护信号:变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯(由变压器引来)11、高压柜仪表室1计量表;2信号继电器;3综合保护装置;4检修压板;5位置指示灯;6分合闸状态指示灯;7带电指示器;8照明开关;9加热开关;10手动操作开关;•内部材质:非晶合金(SCBHR)变压器温控器功能:•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号(高温保护、超温跳闸、变压器开门动作)• 铜损(空载时发生)铜损是指变压器线圈电阻所引起的损耗。

PBG系列高压真空配电装置

PBG系列高压真空配电装置

内部结构图
前门结构图
图3
显示器 按钮
保护器
手车控制 器
3.4 VD4断路器本体的结构断路器本体呈圆柱状, 垂直安装在做成托架状的断路器操动机构1的后部。 断路器本体的导电部分浇注在环氧树脂的极柱12 内,使得真空灭弧室免受外界影响和机械的伤害。 断路器在合闸位置时的主回路电流路径是:从上出 线端13,到位于真空灭弧室15内部的静触头15.2,而 后经过动触头15.3及软连接16.2(或弹性圈),至下 部接线端子14.,真空灭弧室的开合是依靠绝缘拉杆 18与触头压力弹簧17推动的。
弹簧
真空断路器电动 合闸拒合
配电装置的控制线 路、断路器线路或
机械机构故障
检修控制线 路或电动合 闸、电机、
机构等
LOGO
谢谢观看!!!
作者:刘利明
开箱门。严禁逆操作程序强行打开箱门!除此 以外,综合保护器还有故障闭锁功能,即故障引 起跳闸后,保护器显示故障性质,并和断路器联 锁。当故障不排除,保护器不能复位,断路器也 不能合闸,以防故障扩大。
注:隔离手车电动合闸或分闸过程中如受阻,手 车电机控制器会报故障并对手车电机制动,同 时逆向驱动电机解除闷车卡死状态; 同样手动 操作过程中也不允许有阻滞现象。
3.6.9 PT断线检测功能。 3.6.10 负序电流保护功能。 3.6.11保护器具有自检功能、闭锁功能、显示故 障性质功能,分闸断电后对故障性质有记忆功能。 保护器把三个遥信信号转换为键盘信号(确认,移位、 复位),通过这三个遥信信号进入菜单后可进行查询 或修改定值、参数。
4.电气原理 该装置是将10(6)KV三相电源引入接线腔、
注:每次关箱门之前断路器先手动储能。
VD4断 路器操 动机构

10KV开关柜详解

10KV开关柜详解
图或设计; 4 原理图上所有电器,必须按国家统一符号标注,且均按未通电状
态表示; 5 继电器、接触器的电压线圈只能并联,不能串联; 6 控制顺序只能由控制电路实现,不能由主电路实现。
2-1 分闸合闸-初始状态
L+
SA置于就地
1、2接通
QA1
5 1L
KA1
SA
6 2R
PML
SEL KCO
PML
IN
QA1断开
SB1
SB2
XB4 1HL2
2HL2 3HL2
SEL SEL SEL XB1 XB2 XB3
QF WS
KO S3
QF QF S2
HQ KO
QA1
开关在运行位
置S9接通(试
验位置S8接通)
S9
S8
QF
QF
OFF
Y1
S1 S2
储能弹簧未储能
M
S3
KCO
SEL KA1 IN
L-
2-2 分闸合闸- 回路加电
高压开关柜的作用
高压开关柜广泛应用于配电系统,作接受 与分配电能之用。既可根据电网运行需要 将一部分电力设备或线路投入或退出运行 ,也可在电力设备或线路发生故障时将故 障部分从电网中快速切除,从而保证电网 中无故障部分的正常运行,以及设备和运 行维修人员的安全。因此,高压开关柜是 非常重要的配电设备,其安全、可靠运行 对电力系统具有十分重要的意义。
中置式
KYN 手 车
产品型号及含义
落地式 手车
KYN高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件(简称手车)两大部分组成。
柜体
开关柜的外壳和隔板采用敷铝锌钢板,整个柜体不仅具有精度高、 抗腐蚀与氧化作用,且机械强度高、外形美观,柜体采用组装结构,用 拉铆螺母和高强度螺栓联结而成,因此装配好的开关柜能保持尺寸上的 统一性。

高压配电装置全解

高压配电装置全解

11-绝缘瓷瓶;
器 12-固定安装板
9
高 户外式高压熔断器

RW4—10型跌落
式熔断器原理:
熔 合闸:用绝缘棒钩住
操作环向上推熔管。
断 器
合闸后:熔管下部动 触头借熔丝张力拉紧 后,推入上静触头内 锁紧成闭合位置。
10
高 户外式高压熔断器
RW4—10型跌落
压 式熔断器原理:
当严重过载或短路时,故 障电流使熔丝迅速熔断,
开 – 接通和断开正常的负荷电流,而不能切
断短路电流。
关 – 综合负荷开关由熔断器来切断短路电流。
27
高 三、高 压 负 荷 开 关
压 1—闸刀式动触头;
2—主静触头;
负 3—耐弧动触头;
1
4—耐弧静触头;
2

5—支柱绝缘子; 6—气缸绝缘子;
7—传动杆;
开 8、9—绝缘杆;
10—压气活塞;
关 11—接线板。 高压负荷开关的结构示意图
离 – 在接触处装有磁锁压板。
GN22—10/2000、3150型的特点:
开 – 采用合闸——锁紧两步原理。
– 采用环氧树脂绝缘子,体积小,重量轻。

22
高 其他高压隔离开关的结构
压 GW1—6、10型:由3个单极隔离开关
组成,安装时将三极组成一体形成3极
隔 联动式,并配用CS6操作机构。
GW1—10W型:为防污型,其特点是
8—支持绝缘子;

10—主轴;11—绝缘拉杆; 12—转轴;13—分闸弹簧;
14—合闸弹簧缓冲器;

15—缓冲空间; 16—油气分离室;
36
高 SN10—10型少油断路器

高低压配电设备ppt课件.ppt

高低压配电设备ppt课件.ppt
额定容量: • 额定容量是一个表现功率的惯用值,它是
表征传输电能的大小,以 KVA 或 MVA表 示,当对变压器施加额定电压时,根据它 来确定在规定条件下不超过温升限值的额 定电流。由于电力变压器的效率极高,规 定一次、二次侧容量相同。 变压器容量计算公式:
P=1.732×U×I×COSФ
病原体侵入机体,消弱机体防御机能 ,破坏 机体内 环境的 相对稳 定性, 且在一 定部位 生长繁 殖,引 起不同 程度的 病理生 理过程
电流互感器在正常运行时,二次绕组的感应电动
势不超过几十伏。如果二次侧开路,一次电流完
全变为励磁电流,引起铁芯内磁通剧增,铁芯处
于高度饱和状态,加之二次绕组的匝数很多,会
在二次绕组两端产生很高(甚至可达数千伏)的
电压,不但可能烧毁二次绕组的绝缘,而且将严
重危及人身安全。因此,电流互感器二次侧开路
是绝对不允许的。
病原体侵入机体,消弱机体防御机能 ,破坏 机体内 环境的 相对稳 定性, 且在一 定部位 生长繁 殖,引 起不同 程度的 病理生 理过程
●电压互感器柜(PT柜)
(电压互感器、熔断器、避雷器) *提供操作和控制电源。 *电压测量,提供测量表计的电压回路。 *继电保护的需要,如母线绝缘、过压、欠
压、等。
病原体侵入机体,消弱机体防御机能 ,破坏 机体内 环境的 相对稳 定性, 且在一 定部位 生长繁 殖,引 起不同 程度的 病理生 理过程
• 按工作频率范围分为低频变压器、中频变压器、 高频变压器
• 按绝缘冷却方式分为油浸式变压器;干式变压 器;充气变压器等。油浸式变压器又分为油浸 自冷式、油浸风冷式和强迫油循环风冷(或水 冷)式三种类型。
变压器
变压器的分类: • 按其用途不同,有电源变压器、电力变压器,调

《发电厂及变电站电气设备》配电装置解析

《发电厂及变电站电气设备》配电装置解析
②维修、操作和巡视都在户内进行,不受气候条 件的影响。
③电气设备不易受外界气候条件的影响,维护工 作量小。
④电气设备之间的距离小,通风散热条件差,且 不便于扩建。
⑤房屋建筑投资大,但可采用价格较低的屋内型 设备,能减小一些电气设备的投资。
4
10.1 配电装置概述
屋外配电装置即将电气设备装置在屋外,它的特 点是:
屋内低压成套配电装置(低压配电屏或低压配电 柜)适用于交流50HZ,额定电压在500V以下, 额定电流在3150A以下的三相配电系统中,作动 力、照明及配电设备的电能转换、分配与控制之 用。其每个柜中分别装有闸刀开关、自动空气开 关、接触器、熔断器、仪用互感器、母线以及测 量、信号装置等设备,由制造厂组成多种一次线 路方案并进行编号,供给用户选用。
(c)屋外A2、 B1、C值校验图
16Βιβλιοθήκη 10.2 屋内配电装置7.2 屋内配 电装置
17
10.2 屋内配电装置 10.2.1 屋内配电装置的结构型式 屋内配电装置的结构型式与电气主接线、电压等 级和采用的电气设备的型式、母线容量、有无出 线电抗器、出线回路数及出线方式等因素密切有 关。随着新技术和新设备的不断应用,屋内配电 装置的主要型式有装配式和成套式两种结构型式。
21
10.2 屋内配电装置器
图10.3 GGD型 交流低压配电
柜外形及 安装示意图
(a)外形尺寸; (b)安装示意图 1—电缆沟;2—槽钢
22
10.2 屋内配电装置 其优点是分断能力高,动、热稳定性好,电气方 案灵活,组合方便,实用性强,结构新颖,防护 等级高; 它的缺点是,当装置故障时,不像抽出式低压配 电装置那样可拉出检修并换上备用抽屉或手车迅 速恢复供电。

高压配电装置(完整篇)

高压配电装置(完整篇)

编号:AQ-JS-06301( 安全技术)单位:_____________________审批:_____________________日期:_____________________WORD文档/ A4打印/ 可编辑高压配电装置(完整篇)High voltage power distribution device高压配电装置(完整篇)使用备注:技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解,进而形成更加科学的技术安全观,并在新技术安全观指引下改进安全技术和安全措施,最终达到提高安全性的目的。

高压配电装置是指1kV以上的电气设备,是按一定接线方案,将有关一、二次设备组合起来。

用于发电厂和变配电所中作控制发电机、电力变压器和电力线路之用,也可作为大型交流高压电动机的起动和保护用。

高压配电装置是接受和分配电能的电气设备,包括开关设备、监察测量仪表、保护电器、连接母线及其他辅助设备。

1高压配电装置的选择1.1一般要求1.1.1保证工作的可靠性、维护方便和安全。

1.1.2保证电气设备发生故障或火灾等事故时,能把其局限在一定范围,并宜于迅速消除。

1.1.3保证运行经济合理、技术先进,安装和检修时能运送设备以及预留发展和扩展的余地。

1.2安装和选择的一般规定1.2.1配电装置的布置和导体、电器、构架的选择应满足正常运行、短路和过电压的要求,并不应危及人身安全和周围设备。

1.2.2绝缘等级应和电力系统的额定电压相同,3kV~10kV的屋外重要变电所的支持绝缘子和穿墙套管应采用比受电电压高一级电压的产品。

1.2.3各回路的相序排列应一致,并涂色标明。

1.2.4间隔内的硬母线及接地线,应留未涂漆的接触面和连接端子,以备装接携带式接地线。

1.2.5隔离开关和相应的断路器之间,应装设机械或电磁联锁装置,以防误操作。

1.2.6在污秽地区的屋外高压配电设备及绝缘子等,应有防尘、防腐等措施,并应便于清扫。

高压配电装置

高压配电装置
用来接受和分配电能
高压配电装置 配电装置类型
屋内配电装置:
把电气设备都布置在 屋内
屋外配电装置
把电气设备都布置在 屋外
高压配电装置
最小安全净距
定义: 在空气中保持 这一距离时,无论正 常或过电压的情况下, 都不致发生空气绝缘 的电击穿
A1:带电部分至接地 部分之间的最小安全 距离
A2:不同相带电部分
之间的最小安全距离
关于B/C /D/E的意义
高压配电装置
屋外配电装置 的设备
变压器、断路器及操 作机构、隔离开关及 操作机构、电流/电压 互感器、绝缘子、避 雷器、避雷针、避雷 线、引线、阻波器、 耦合电容及各种附属 设备
高压配电装置
屋外配电装置 配置图
用代表图形表示出在 各间隔中的导线和电 器
高压配电装置
全封闭SF6组合 电器
实际装置图1
SF6组合电器简称GIS
由断路器、隔离开关、互 感器、避雷器、母线、连接管 和过渡元件等电气设备组成。
以金属筒为外壳、导电杆 和绝缘件封闭在金属筒内部并 充入一定压力的SF6气体作为 绝缘和灭弧介质。
实际装置图2
SF6组合电器特点
结构示意图
箱式变电站
屋内配电装置 特点
允许安全净局距小可 分层布置占地面积少
维修、巡视和操作在 室内进行,不受气候 影响
有效防止污染,事故 少,维护工作量小
房屋建筑投资大
开关柜内部结构
高压配电装置
开关柜内部结构
高压配电装置
屋外配电装置 特点
土建工程量小,费用 小,缩短建设周期
相邻设备之间距离加 大,运行更安全,便 于带电作业
GIS
高压配电装置
布 置 图

高压配电装置基础知识

高压配电装置基础知识
采用多种综合灭弧措施,使得高压断路 器熄灭各种大小分断电流电弧的能力基 本相同。
2020/5/2
17
柱上油断路器
三相间装设相互隔离的灭弧腔 绝缘油既是绝缘介质,又是灭弧介质 电弧的热效应使得绝缘油汽化分解产生
对流,分断熄灭电弧 多次动作后,要及时检查合更换绝缘油 油位下降时要及时补油
2020/5/2
(F) 防误型 额定电压(KV)或设计序号 手车式 封闭型
高压开关柜
2020/5/2
27
高压成套配电装置
高压成套配电屏(柜)型号(2)
JYN
额定电压(KV) 户内式 移开式
间隔式开关柜(金属封闭键装式开关柜)
2020/5/2
28
固 定 式 高 压 开 关 柜
2020/5/2
1.母线
2.母线隔离开关
4.下触头 5.断路器手车(未推入)
30
高压成套开关装置的关键
接线方案是开关设备功能的标志。它是 根据电力系统主接线要求,针对使用场 所与控制对象,并结合主要电器元件特 点而确定的。
其包括电能汇集、输送、分配、计量和 保护等多种功能的电气线路。
必要时可采用几个功能单元的方案组合。
2020/5/2
2020/5/2
33
XGN-10系列箱式金属封闭真空 固定开关柜
生产厂家:华能电力有限公司
用于10KV三相交流单母线带旁路系统中
接收和分配防电止能误之跳用、误合断路器;防
箱式结构、止带金负属荷全拉封、闭合、隔微离机开保关护;装置 断路器室、防地线止母合带线隔电室离挂、开接电关地缆;线室防;和止防仪人止表员带室集
盘、柜、台、箱的接地应牢固良好,装 有电器的可开启的门,应以裸铜软线与 接地的金属构架可靠地连接,成套柜应 装有供检修用的接地装置

高压真空配电装置说明

高压真空配电装置说明

高压真空配电装置说明
一、装置概述
本装置是一种用于高压潮湿环境下电力分配的特殊设计装置。

采用真空技术把整个电气组件封装在真空容器内,实现长期保护和监测。

它主要运用于海底电缆起接站、变电站等潮湿环境下的高压配电应用。

二、主要特点
1. 真空封装。

整个配电部件采用玻璃缸外壳进行真空封装,外围设有真空泵引气口,实现压强为1×10-3级别的高真空环境。

2. 隔离型设计。

采用陶瓷支撑柱将电气部件隔离安装,进一步减小潮湿对电气元器件的影响。

3. 监测系统。

内置压力、温度等多项环境参数监测系统,实时监测内部环境,一旦异常即报警。

4. 安全保护。

设有过压过流限制设计,一旦检测到电流异常情况自动断路保护电路。

同时外壳设有安全释压阀门。

5. 表观度高。

全封闭式设计,外观如同一组电气箱,安装便利、外观美观。

三、适用范围
本装置适用于如下高压潮湿环境下的电力分配:
1. 海底电缆起接站
2. 潮间区变电站
3. 岸边下沉式变电站
4. 港口码头电力供应点
5. 湿度大于90%的雨林型变电站
以上内容描述了一种高压真空配电装置的概述、特点和适用范围。

高压配电装置

高压配电装置

配电装置通常,称220kv、110kv为高压,10kv为低压,所以根据不同的电压等级,相应的配电装置也各不相同。

所谓配电装置,是指在电力网中,用来接受电力和分配电力的电气设备的总称,是变电站电气主接线中的开关电器、保护电器、测量电器、母线装置和必要的辅助设备按主接线的要求建造而成的建筑物的总体。

其作用是:在正常情况下用来交换功率和接受、分配电能;发生事故时迅速切除故障部分,恢复正常运行;在个别设备检修时隔离检修设备,不影响其它设备的运行。

它包括控制电气(如断路器、负荷开关、隔离开关等)、保护电气(如熔断器、继电器、避雷器等)、测量电器(如互感器、电压表、电流表等)以及母线与各种载流导体。

配电装置按其电气设备设置的地点,分为屋内和屋外配电装置。

在发电厂和变电站中,35kv以下的配电装置多采用屋内配电装置,其中3-10kv的大多采用成套配电装置;110kv以上的配电装置多采用屋外配电装置。

10kv配电装置与110kv、220kv配电装置的特点的区别也即是屋内配电装置(成套配电装置)与屋外配电装置的区别,主要是:10kv屋内配电装置不受天气影响,维护量小,维修工作可在室内进行,占地面积小,允许安全净距小等,但投资大,建设费用较高;110kv 220kv屋外配点装置特点是扩建方便,建设周期短,净距较大,便于带电作业,但有占地面积大,受外界环境影响大等缺点;具体来说:10kv低压配电装置大体包括五个部分:(1)电路控制设备。

有各种手动,自动开关。

(2)测量仪器仪表.其中指示仪表有:电流表,电压表,功率表,功率因数表等.计量仪表有:有功电度表,无功电度表,以及与仪表相配套的电流互感器,电压互感器等.(3)母线以及二次线.母线包括:配电变压器低压侧出口至配电室(箱)的电源线和配电盘上汇流排(线).二次线包括:测量,信号,保护,控制回路的连接线.(4)保安设备包括:熔断器,继电器,触电保安器等.(5)配电盘包括:配电箱,配电柜,配电盘,配电屏等,是集中安装开关,仪表等设备的成套装置.220kv配电装置一般有:断路器、隔离开关、接地开关、电流互感器、母线PT、出线PT、避雷器、阻波器、耦合电容器、支柱绝缘子、避雷针等。
