最新CYDK102智能压力开关说明书汇总

合集下载

KTC102控制说明-张总

KTC102工作面程序改动
工作面程序在使用中，根据矿上不同的要求也进行了不同的改动。比如：有的矿要求打闭锁不停破碎机，有的矿要求远停不只是设一台，需要很多台。有的矿需要我们控制器完成前后部的高低速切换……，于是102系统在工作面基本程序基础上又改动了很多版本。
KTC102程序芯片
102的程序都存储在一个专门的程序芯片中。它就是在“控制板照片”中的“程序存储器”。外形如下：
KTC102 语言报警板
音量调节电位器
主控制芯片
KTC102工作面参数设定
为了能简单地适应工作面的不同需求，在工作面程序中加入了几个参数设定项。如下图：
1. 远方停车台号: 参数调整 2. 语言报警功能: 3. 延时启动时间: 4. 反馈信号检测: 5. 工作方式选择: 6. 头尾启动间隔: 10 有 6.0 秒有方式 00 1.0 秒台
对KTC102-ZJ的说明
KTC102-ZJ是我们为了对KTC102系统进行新的销售而重新起的名字。它可以用在工作面上，也可以用在皮带上，也可以用在绞车上。它和是否采用贴片主板没有必然联系，和是否必须使用皮带控制器也没有必然联系。为了区分工作面ZJ和皮带ZJ，我们重新提供了型号上的区分，KTC102-ZJ 代表工作面，KTC102-A-ZJ用于皮带。但我认为，在销售下生产任务单时除了标对型号外，最好再注明采用哪种控制器配线，采用哪种主板，采用哪种程序。这样最可靠。
所以说，如果现场通知我们维修上井的102系统，我们应该事先问清楚原来的系统是用在工作面还是皮带上，现在想改成什么系统。这样我们就知道是否需要更换壳体，并知道提前带什么样的芯片。

CYDK102智能压力开关说明书

智能压力开关使用说明一、概述CYDK102系列智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。

该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。

该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。

广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制二、特点◆4位数字显示当前压力值。

每路开关量输出可以设定1个压力开关点和一个开启延时值。

相应的输出会在开关点的吸合值到达时切换并在压力下降到低于释放值时回复。

5.2.2模拟输出根据型号规格：QYK102可以带一路模拟输出。

可输出4～20mA、0～10mA等模拟信号5.3系统设置:5.3.1设置框图5.3.2菜单说明：AL1H此值为继电器1吸合值AL1F此值为继电器1释放值AL1D此值为继电器1动作延时AL2H此值为继电器2吸合值AL2F此值为继电器3释放值AL2D此值为继电器3动作延时5.3.3、操作说明：. 菜单切换使用加、减键切换，数据查看通过mode键，在菜单显示时按mode为查看数据，修改通过加减键实现，确认请再次按下MODE键。

菜单为循环结构，可以向上、向下翻。

智能压力开关说明书

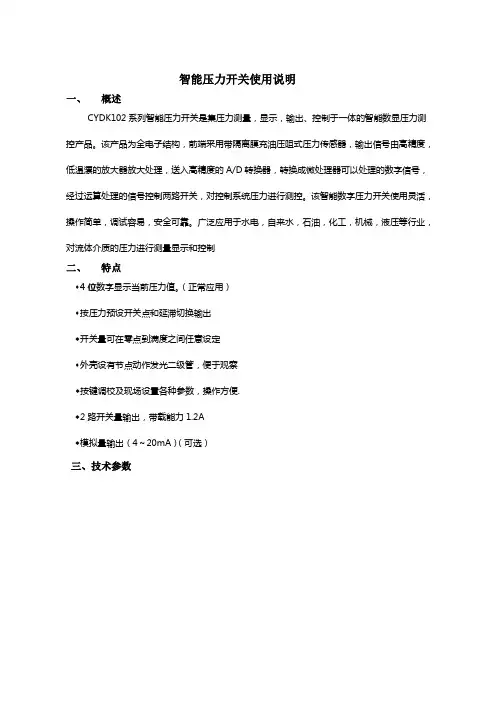

智能压力开关使用说明一、概述CYDK102系列智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。

该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。

广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制二、特点◆4位数字显示当前压力值。

（正常应用）◆按压力预设开关点和延滞切换输出◆开关量可在零点到满度之间任意设定◆外壳设有节点动作发光二级管，便于观察◆按键调校及现场设置各种参数，操作方便.◆2路开关量输出，带载能力1.2A◆模拟量输出（4～20mA）（可选）三、技术参数四．安装4.1电气连接：1（红色）电源＋2（黑色）电源-3(白):模拟输出4(兰色):开关1 5(绿色)开关24.2壳体结构：控制范围-0.1…0~0.01…100MPa 控制精度≤±0.5%FS稳定性≤±0.5% /年显示精度±0.1%FS显示方式4位0.36"数码管2个LED灯显示范围-1999~9999 电源范围24V±20% 电源影响≤±0.1%FS最大功耗< 3W 引线方式M12工业连接器输出模式两路开关量＋一路模拟量负载容量<24V1.2A防护等级IP65 开关寿命>1000000次环境温度-25℃~70℃介质温度-25℃～85℃存储温度-25℃～85℃相对湿度0~80%五、设置功能总述5.1.面板及按键5.2输出功能：5.2.1开关量输出QYK102有两路开关量输出。

每路开关量输出可以设定1个压力开关点和一个开启延时值。

相应的输出会在开关点的吸合值到达时切换并在压力下降到低于释放值时回复。

压力开关调试方法

压力开关说明书产品作用：压力开关用于测量流经管道的液体(水及氟化处理的制冷剂)或空气的压力状态，其典型应用是显示压力与控制压力。

●机械寿命≥10万次(参考值JC系列≥40万次)●设定值调整:当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。

压力开关内部安装有一个高灵敏度的单刀双掷接近开关。

开关可设定二个切换值，通常称为上限切换值和下限切换值。

具体调试方法：1. 压力开关顶部的右侧调节螺丝是直接调节上限切换值；2. 压力开关顶部的左侧调节螺丝是调节开关压差；3. 它们的关系是：上限切换值-开关压差=下限切换值即：上限切换值可以直接在标尺上调节下限切换值要通过1～3操作来调节*例如：（高压保护器的用法）要求被控介质的压力保持在0.5～0.8Mpa之间。

1. 选用设定值范围在0.1～1.0Mpa的压力控制器（JC-210，HNS-210）2. 旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.8Mpa（8kg或8bar）处，此值为上限切换值。

3. 旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.3Mpa，下限切换值=上限切换值-开关压差=0.8-0.3=0.5，此值为下限切换值。

4. 将控制器的接线端子接入被控的电气回路。

请注意：①为公共接线。

③为常开端输出。

⑤为常闭端输出。

高压保护，请连接①⑤，在正常升压时，①-⑤接通（①-③不通）。

压力升到设定上限时即0.8Mpa处，①-⑤不通（①-③接通）。

压力下降时，此时①-③接通，压力下降到下限设定点即0.3Mpa处时。

又切换为①-⑤接通（①-③不通）。

降压停止，压力回升，则自动循环。

5. 接通电源，让被控介质（水、气）压力上升。

请注意观察调正，使压力开关的设定值与压力表指示一致，（如压力升至上限设定时，开关尚未动作，即旋动压力调节螺丝，微调到切换动作，并再次重复验证一次）并作下限验证，过程同上。

智能型数显压力开关使用说明书-A4[整理]

六、指示灯定义及工作状态说明电源指示灯接通电源后常亮上限指示灯进行上限设置过程时长亮，在运行状态中,当压力高于上限,上限指示灯长亮。

下限指示灯进行下限设置过程时长亮；在运行状态中,当压力低于下限,下限指示灯长亮。

单位指示灯默认单位为MPa，MPa、Kg/cm2、PSI可任意切换。

运行指示灯闪烁控制器处于运行状态中，继电器处于闭合状态。

常亮控制器处于运行状态中，继电器处于断开状态。

不亮控制器处于设置状态，继电器处于断开状态。

七、显示代码说明字符字符定义E--E 表示传感器损坏或电线连接不正确。

E--1 表示控制器在工作状态下，持续3分钟压力未变化，按任意键返回运行状态。

E--2 当前压力超过（上限+0.1MPa），按任意键返回运行状态。

C--L 表示正在清零操作。

E--H 超过压力控制器的最大量程。

8888数据设置存储成功标志。

八、注意事项1.收到产品后，请检查包装及外形是否完好，并核对型号和规格是否与您选购的产品相符。

2.按产品所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。

3.请勿带电安装！4.使用过程中请注意产品的技术规范和使用条件，如允许的介质温度、过载压力、供电电压等。

5.压力开关属于精密器件，用户在使用时请不要自行拆卸，更不能用硬物触碰膜片，以免造成产品的损坏。

6.在安装过程中，注意保护产品，不得强力安装或者拆卸，否则容易损坏产品，特别是安装螺纹。

7.安装时请用合适的扳手安装或拆卸，不得强行用手拧动壳体来拧紧或者拆卸，否则造成的损害不在保修的范围内。

8.安装后通电测试，出现非正常现象，除非具备产品调节设备和技能，否则请将产品联系我公司的售后技术人员。

智能型数显压力开关Intelligent digital pressure switch智能型数显压力开关是集压力的测量、显示、控制于一体的智能化控制仪表，具有操作简单、价格便宜、抗震动、控制精度高、使用寿命长等特点。

该压力开关具有延时控制功能、三种显示单位可以任意切换、误差一键清零等多种功能。

双设定压力开关中文说明书

注意：超程距离已在出厂前预先设定，也就是说，为了达到最佳的性能，开关元件组合已精确地在外壳内定位。通常在现场不必再行调节。如果有必要进行调节，则必须严格地遵循制造厂批准的步骤。任何在现场随
便的移动或更换可能会降低性能、使担保作废并可能使该装置失效。
校准
a. 拆除外壳的盖子。 b. 若要提高1号(左侧)开关元件起动时的设定值，则用3/4英寸开口扳手以顺时针方向转动六角调节螺母。 c. 调节时越过调节螺母的顶部观察外壳内壁上的校准刻度，即可达到近似的设定值。可用一1/4% 的外接压力
其压力传感元件是一对力平衡式、活塞驱动的组合件，通过弹性膜片和静态密封O形环予以密封。此结构中唯有压力接口、两套膜片和O形环传感组合件是接触介质的部件。
重要：务必拧紧和固定该工艺接头，使压力开关上所承受的任何弯曲和扭曲力量均减小到最低限度。切勿将压力接口从本体上松开，因为这可能会造成泄漏或
安装
185.7 * 7.31
70.4 * 2.77
高低压双点系列压力开关可用适当的螺栓固定在隔墙、仪表盘或管架支柱上。当在不规则或不平整表面上安装压力开关时，先要在外壳和安装面之间的螺栓上套上橡胶垫圈。
单位= mm
in.
注意：若不在外壳和安装面之间放置橡胶垫圈，就可能在外壳上产生扭力，从而导致开关的假动作，或使该开关失效。
不推荐采用光依靠工艺接口或电气接口的安装方式。
*
251.2 9.89
9.7 .38
直径为9/32 的固定孔
57.2 (通常2个)
114.3 2.25 4.50
工艺接头
V1 全天候密封型
138.9 5.47 69.6
2.74
电气接头
3/4 NPT(F) (制造厂密封

亚德客电子式压力开关X-DSW操作手册

X-DSW 系列壓力感測器操作手冊非常感謝您選用亞德客產品，請在使用前，詳細閱讀本使用說明書，並將手冊放置於易拿處以便參考。

注意事項注意！電擊危險！本機為壓力量測裝置，請勿超出規格使用，如使用不正確的壓力範圍或不正確的接線，會造成人員嚴重傷害及其他設備損壞。

1. 安裝時離開高電壓及具有強高周波雜訊的地方防止干擾。

在以下情況會發生的場所避免使用本機：(a) 灰塵過多及有腐蝕性氣體； (b) 高溼度及高輻射； (c) 震動及衝擊。

2. 本機型僅適用於氣體壓力量測，且應避免使用於腐蝕性氣體，易燃性氣體或有毒氣體的量測。

3. 安裝或拆卸本機體時請確認電源關閉，並確認壓力來源停止動作，以免造成人身和財產的傷害。

4. 安裝時請使用符合壓力氣孔尺寸規格的部品連接，並確認完全密封，以免造成量測錯誤或安全性問題。

5. 上電前請確認正確的信號連接，例如電壓入力和極性，過高的電壓可能導致機器損壞。

6. 請使用乾布清潔本機器，勿使用含有酸、鹼的液體清潔。

產品部位名稱1. 類比輸出指示燈 6. 向上調整鍵2. 第一組數位開關信號輸出指示燈 7. 設定功能鍵3. 第二組數位開關信號輸出指示燈 8. 向下調整鍵4. 壓力值顯示∕參數值內容顯示 9. 電源和輸出信號端子5. 設定值顯示∕設定項目顯示 10. 壓力輸入氣孔y 包裝內容：壓力感測器、信號線、單位貼紙、手冊 y 選購配件：面版安裝固定件、金屬固定件選購資訊電氣規格電壓範圍 12 ~ 24 VDC +/- 10% 無隔離輸入電源消耗功率 40 mA Max.；電流輸出型60mA Max. 壓力型式非腐蝕性氣體，相對式氣壓量測 (gauge type) X-DSW01: -100kPa ~ 100kPa 量測範圍X-DSW10: -100kPa ~ 1,000kPa X-DSW01: 200kPa 最大耐壓X-DSW10: 1,500kPa量測精度 +/- 3% 全量程壓力量測溫度誤差 +/- 2% 全量程設定顯示雙排LCD 顯示，可顯示4位數量測值及3.5位數設定顯示。

压力开关说明书共7页word资料

DG型气体压力开关使用说明书●请阅读和保持一个安全的地方解释符号●, 1, 2, 3 ... = 功能➔= 用法说明所有工作必须在阅读操作说明后才能进行！警告！不正确的安装、调整、修改、操作或维护可能导致伤害或物质损失。

使用前先阅读说明书。

这个单位必须安装依照本条例的实施。

标准声明We, the manufacturer, hereby declare that the products DG.., marked with product ID No. CE 0085AP0467, comply with the essential requirements of the following Directives:–90/396/EEC in conjunction with EN 1854,–73/23/EEC in conjunction with the relevant standards.The relevant products correspond to the type tested by the notiﬁed body 0085. Comprehensive quality assurance is guaranteed by a certiﬁ ed Quality System pursuant to DIN EN ISO 9001 according to annex II, para-graph 3 of Directive 90/396/EEC.Elster Kromschröder GmbH, Osnabrück测试➔电源电压、环境温度和外壳——看类型的标签。

➔最大介质温度:-15 + 80°C。

在系统暴露于更高的热应力、热设备上时压力开关必须安装在上游。

DG..B型➔正压时1号位置为进气DG..U型, DG..H型, DG..N型➔正压时1号或者2号位置为进气，气体为空气、天然气或者烟气（其他位置密封），通风时气体从3号或者4号位置离开。

压力开关操作说明书

目录1 说明§1.1 重要说明§1.2 开关标识2 探测头安装§2.1 压力与真空探测头§2.2 差压探测头§2.3 温度探测头3 封装外壳的安装§3.1 “C”型外壳§3.2 “Z”型外壳§3.3 “V”型和“W”型外壳§3.4 “M”型外壳4 电气安装5 设定点调节6欧共体标准符合说明1 说明§1.1 重要说明* BETA压力开关属于精密仪器请正确放置或搬动。

BETA压力开关在达到设定点的（差压）压力或者温度时开关动作。

* 在按照说明书指示正确安装，该开关的设计与结构是完全免维护的。

切莫采用液态油或油脂润滑开关的任何部件。

* 除了更换外壳密封与安装支架外，不要移动或更换本开关的任何部件。

* 避免暴露在超高温、超低温、有侵蚀性环境中，-30~80℃为适宜温度。

* 调节螺丝有自锁性，所以在调节设定点后禁止封死调节螺丝。

* 安装前请详细检查铭牌上数据。

* 所有尺寸均以mm毫米标注。

* 如果您需要帮助请与供应商联系，开关只有在去污清洗后才能进行维护检修。

* 如果您需要额外的膜片O形圈和微动开关，请给出序列号向供应商购买。

* 开关的检修维护请由专业的仪表工程师实施。

除了更换膜片O形圈和微动开关以外，其它形式的检修维护有厂方执行。

* 非厂方检修维护的操作会影响产品本身的质量保证。

* 本章节的指导说明书的步骤也是安装步骤说明。

* 地基与工程环境的强烈振动可能会影响开关的正常功能。

压力开关的铭牌上面标明了规格型号，4到7步可以确定该压力开关的设计组成，后缀的X+数字来表明特殊要求，该特殊要求可参照数据书。

外壳封装C1-P304L-S1N-B1-K1-Y-X2第一个字符即第一步标明了外壳封装形式：C、V、W、Z或M，参照图1-4和15。

探测头C1-P304L-S1N-B1-K1-Y-X2第一个和最后一个字符构成第二步标明了探测头规格及功能，参照图5-12和表1。

电子压力开关按键说明

快捷键操作显示模块功能显示模块用于现场调试操作，进行测量前所需全部参数的设置，完成现场组态，并带有内部和外部按键，保证在安全和危险区域正常使用。

举例说明，压力/差压变送器出厂设置参数：测量范围-10~100kPa 过程显示单位置于大气中操作。

，，kPa 带显示表头产品详细操作说明第一路晶体管输出参数设置第二路晶体管输出参数设置显示隐藏参数方法一：详细操作说明参数表方法二：上述操作完成后，按键依次进入---参数设置，之后再次按下键进入隐藏参数设置M DisMod LRV URV Unit M 注：可用参数控制产品输出固定电流，从而确认产品电流输出电路是否正常，通过键修改固定电流值，并通过健确认即可。

1FixCOut S Z 注：可用参数手动控制两路晶体管状态，从而确认产品晶体管输出电路是否正常。

通过键修改晶体管输出状态，并通过键确认即可。

2FixTOut S ZDisplay module is used for field adjustment, all the parameters setting before measuring, complete site configuration.For example,Factory setting parameters: pressure range -10-100kPa, display unit kPa, operate in the atmosphere.Products with OLED displayAfter above operation, press M get into DisMod-LRV-Unit parameters setting,and press M again get into hidden parameters settingNote 1:Use FixCOut parameters to control fixed current ,to confirm whether current output is ok. Changing fixed current value by press S and confirm by Z.Note 2:Use FixTOut parameters to control 2 way PNP by mannual operation, to confirm whether PNP output is ok. Changing fixed current value by press S and confirm by Z.。

台达数显压力开关使用说明书

台达数显压力开关使用说明书智能数显压力开关使用说明1、概述该数显压力、液位控制器通过高精度仪表放大器放大压力信号，通过高速mcu采集并处理数据，内置温度传感器进行温度补偿，是检测压力、液位信号，实现压力、液位监测和控制的高精度设备。

广泛使用在化工、机械、水文、电力、环保等测量气体、液体压力的自动化系统中。

因为调节方便灵活，安装简单，可以替代大部分使用机械压力开关、液位开关、压力继电器、电接点压力表的场所。

（注：在没有标准压力源情况下其它参数严禁设置！）3、2一般情况下，客户无需更改范围设置。

3．3正常显示状态下，分别按下上（下）键不放，则显示高（低）位动作点设定值。

4、零点校准方法在没有任何压力的情况下，进入0000选项，按下“et”键，则面板显示4位数，此时的数据表示的是在零点时的压力的ad值，没有办法修改，在数据稳定的情况下，先按“上”键，再按“下”键，再按下“et”键，则零点被保存并退出设置状态。

（满量程校准方法相同，但满量程设置必须是在加了标准的压力源之后才可以校正请在我公司技术员指导下操作。

）2、操作说明2．1接线安装简便：按“et”键两秒后松开按键，则进入设置高低位报警和单位选择菜单项：面板显示et，按“上”键和“下”键，面板循环显示：al（报警设置项）、un（单位选择项）和et（退出设置项）。

选择相应需要更改的项，再按“et”键，则进入该设置状态。

2、2选择Sal，按“设置”键，面板显示Al，然后进入高低报警点设置和返回差设置。

此时，按下“向上”键或“向下”键，面板将循环显示：Al（退出设置）、ALD（返回差设置）、all（低报警设置）、ALH（高报警设置）。

2．3选择al，按“et”键，则退出设置；选择其它项，按“et”键，面板显示4位数字，此时已经进入该功能数字设定状态。

在此状态下，闪烁位为当前可以改动的位，“上“键和“下”键为左右移位和更改数字大小功能（“上”键增加，“下”键减小），“et”键为确认键（左右位移动后，先必须按“et”确认是该更改位，才可以用上下键更改数字大小。

Condor MDR 2 压力开关产品说明书

Page 3.08 Pressure switch MDR 2Single phaseSwitching capacity 2.2 kW Max. cut-out pressure 12 bar 2-pole (N.C.) Acc. to EN 60947Type overview MDR 2Order referenceON / OFF Rotary knobPressure range P OFF in barFlangeWeight in gPart No.MDR-2 DBA AAAA 015A030 XAA XXX EA 1.5 - 7 G 1/4" 300 212164 MDR-2 GBA AAAA 070A090 XAA XXX EA 4 - 12 G 1/4" 300 212171 MDR-2 GEA AAAA 070A090 XAA XXX EA 4 - 12 F4 1/4" 320 212188 MDR-2 GFA AAAA 070A090 XAA XXX EA 4 - 12 F4 3/8" 320 212195 MDR-2 GDA AAAA 070A090 XAA XXX EA 4 - 12 F4 1/2" 320 212201 MDR-2 DBA BAAA 015A030 XAA XXX - 1.5 - 7 F4 1/4" 300 217381 MDR-2 GBA BAAA 070A090 XAA XXX - 4 - 12 F4 1/4" 300 217404 MDR-2 GEA BAAA 070A090 XAA XXX - 4 - 12 F4 1/4" 320 219408 MDR-2 GFA BAAA 070A090 XAA XXX - 4 - 12 F4 3/8" 320 226888 MDR-2 GDA BAAA 070A090 XAA XXX-4 - 12F4 1/2"320226895Unloader valves and cable glands for retrofitting see Accessories!Technical Data MDR 2Technical Data MDR 2 acc. to 60947Technical Data MDR 2 acc. to 60947Rated insulation voltage U i500 V Permissible medium temperature Water+ 80 °C Motor switching capacity (AC 3) U e =240 V (1~)2.2 kW Degree of Protection acc. to EN 60529IP 44Electrical life (AC 3) Cycles> 1 x 105Conductor cross-section 1 .. fine stranded cable 1 x / 2 x 2.5 / 2.5mm2Mechanical life Cycles> 5 x 106Conductor cross-section 1 rigid cable 1 x / 2 x 2.5 / 2.5mm2Max. electrical cycles Cycles/h120Max. mechanical cycles Cycles/h600 Diaphragm media resistance MDR 2Rated operational current I e at 240 V AC20 A Air, WaterresistantBursting strength Pz> 35 bar Permissible medium temperature Air- 5...+ 80 °CA detailed overview of diaphragm media resistance for all pressure switches can be found in the table on page 2.11Dimensions / Circuit Diagrams MDR 2Pressure switch MDR-2Pressure switch MDR 2 Page 3.09Accessories MDR 2OrderreferenceDescriptionWeight in gPart No.Unloader valvesEV 2 With screw connection for 6 mm plastic or copper discharge tubes 25 200666 EV 2S With quick-connect for 6 mm plastic discharge tubes25 200680 EV 2W90° with screw connection for 6 mm plastic or discharge copper tubes 25 200697 EV 2Wi90° with screw connection for 1/4" mm plastic or discharge copper tubes 15 200703 EV 2WS 90° with quick-connect for 6 mm plastic discharge tubes 15 200710Delayed unloader valves AEV 2S With quick-connect for 6 mm plastic discharge tubes 25 200741 AEV 2W 90° with screw connection for 6 mm plastic or copper discharge tubes 15 200758 AEV 2Wi 90° with screw connection for 1/4" mm plastic or copper discharge tubes 15 200765 AEV 2WS 90° with quick-connect for 6 mm plastic discharge tubes 15 200772Cable glands WN Grommet 6 200888 PG 11 G Conduits for mounting of cable glands (Inner thread) 6 200895 PG 11 V Cable gland complete 12 200901 PG 11 Z With strain relief 12 200925 PG 11 ZK With strain relief and cable support 12 200918 PG 13.5 G Conduits for mounting of cable glands (Inner thread) 6 200963 PG 13.5 V Cable gland complete 12 200932 PG 13.5 Z With strain relief 12 200956 PG 13.5 ZK With strain relief and cable support 12 200949Cover H2 (Haube MDR 2)Cover without On/Off lever (Neutral version without marking) 40 217510 H2-EA (HaubeMDR 2+EA)Cover with On/Off lever for manual On/Off (neutral version, without marking) 40229445Unloader valves / Delayed unloader valvesEV 2EV 2SAEV 2SEV 2W / EV 2WiAEV 2W / AEV 2WiEV 2WSAEV 2WSPressure switch MDR 2Page 3.10 Cable glands MDR 2WNPG .. GPG .. VPG .. ZPG .. ZKDimensions, Accessories MDR 2EV 2EV 2SAEV 2SEV 2W / EV 2Wi AEV 2W / AEV 2WiEV 2WS AEV 2WSPressure DiagramsPressure switch MDR 2。

压力开关说明书

使用前先阅读说明书。

这个单位必须安装依照本条例的实施。

➔最大介质温度:-15 + 80°C。

在系统暴露于更高的热应力、热设备上时压力开关必须安装在上游。

智能数显压力开关说明书

智能数显压力开关说明书尊敬的用户，感谢您选择我们的智能数显压力开关。

本说明书旨在帮助您正确安装、操作和维护该产品。

请在使用前仔细阅读本说明书，并按照所列步骤进行操作。

1. 产品概述：智能数显压力开关是一种能够实时监测流体压力并进行控制的装置。

它采用先进的数显技术，可以直观地显示压力数值，并设置压力上下限。

当压力达到设定值时，开关会自动切换状态进行控制操作。

2. 安装：- 将智能数显压力开关安装在流体系统中合适的位置。

- 使用适当的管道连接压力开关的进出口。

- 注意：在安装过程中应避免产生过大的冲击力或扭力，以免损坏产品。

3. 操作：- 接通电源，并设置压力上下限。

具体操作方法请参考产品附带的操作指南。

- 设置完毕后，开始监测压力。

数显屏上会显示实时的压力数值。

- 当压力达到设定的上限或下限时，开关会自动触发控制操作。

可以通过控制器上的按钮进行操作设备的开关。

4. 维护：- 定期检查压力开关的连接是否松动，如有松动应及时拧紧。

- 清洁数显屏和按钮，避免灰尘或污渍进入开关内部。

- 如果有任何异常情况或故障发生，请勿私自拆解或修理，应及时联系我们的维修人员。

5. 注意事项：- 在安装和操作过程中请务必遵守相关的安全规定。

- 请勿在高温、潮湿或有腐蚀性气体的环境中使用该产品。

- 请勿超过产品的额定压力范围进行操作，以免损坏设备或导致安全事故发生。

以上是对智能数显压力开关的简要说明。

如需进一步了解产品功能或有任何疑问，请联系我们的客服人员。

再次感谢您选择我们的产品。

祝您使用愉快！此致，XXX厂家。

Crouzet 产品说明 - 压力开关及空气开关说明书

semi-rigid
mm
Ø 4 ext.
Ø 4 ext.
Ø 4 ext.
Ø 4 ext.
Tapped BSP via connector
-
-
-
-
Protection
IEC 529
IP 20
IP 20
IP 20
IP 20
Permissible fluid: air, inert gases and liquids
Pressure switches - Vacuum

35
Pressure switches - vacuum (electrical output)
■ Conform to the Low Voltage Directive ■ Can be used without enclosure according to
bar
0.8
0.8
-
-
at 6 bars
bar
1
1
-
-
max. 200 mb
-
-
●
-
max. 250 mb
-
-
-
●
Pressure to break
-
-
-
-
Mechanical life (operations)
106
106
106
106
Contact rating (V resistive)
5A - 220-230 V 5A - 220-230 V 5A - 220-230 V 5A - 220-230 V
81 513 510 81 513 516 - 81 513 527

压力控制器使用说明书

END 压力控制器使用说明书
2008 —进入期It 设定
甲_►
RF(MH) $*-►滴卒节一► dHaft/EfcMkA) S 净_►呻I 节_►鈕*遊》)
SET —► 退出
该表已根据要求将量程设成最好状态只需要对报警进行设定就可以了
压力换算成显示值公式如下表：
显示值1个字表示 0.001 mBar=1Pa
显示10个字就是 0.01mBar=10Pa
显示100个字就是 0.1mBar=100Pa 显示 1000 个字就是 1mBar=1000Pa=1Kpa
具体的要看提供的压力控制要求来调整量程和报警控制压力开关原理及工作电路
气体的压力经过压力传感器转换成电流信号通过压力控制器的主 CPU 处理后显示在控制控制器的PV 屏上。

控制的压力值显示在 SV 屏上，控制压力可以根据实际环境的要求设定，实现全智能控制模式。

继电器带有常开/常闭触点，可以根据现场的要求进行状态设定，以满足现场的要求。

面板显示说明: 实际测量值压力控制器报警值设定’ _►!亲1HM 津号边甕号 —按进入
嗾 f PMn M f 力■呦 M f ScL(«小压力值0、 SET-^ JW«唳 f AL1 SgTf IHf 同差 _► Aid。
