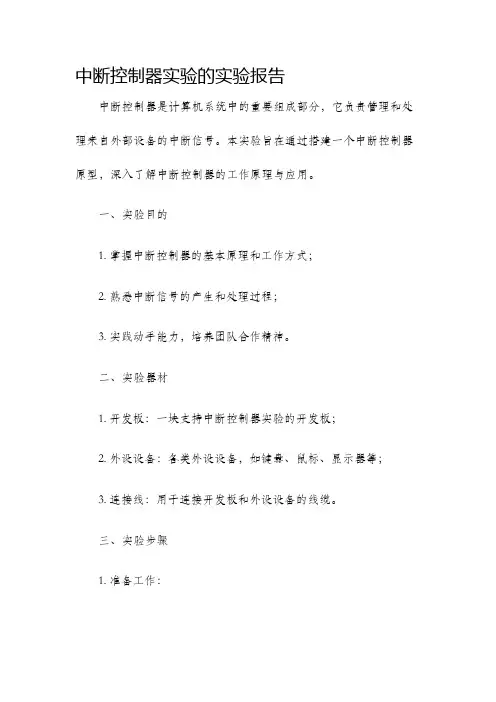

中断控制器是计算机系统中的重要组成部分，它负责管理和处理来自外部设备的中断信号。

本实验旨在通过搭建一个中断控制器原型，深入了解中断控制器的工作原理与应用。

一、实验目的
1. 掌握中断控制器的基本原理和工作方式；
2. 熟悉中断信号的产生和处理过程；
3. 实践动手能力，培养团队合作精神。

二、实验器材
1. 开发板：一块支持中断控制器实验的开发板；
2. 外设设备：各类外设设备，如键盘、鼠标、显示器等；
3. 连接线：用于连接开发板和外设设备的线缆。

三、实验步骤
1. 准备工作：
a. 确认开发板支持中断控制器实验，并检查开发板是否正常工作；
b. 将外设设备连接到开发板上，确保连接完好稳定；
c. 准备一段简单的代码，用于测试中断控制器的工作。

2. 搭建实验电路：
a. 将外设设备与开发板连接，确保连接正确；
b. 根据开发板的电路图和引脚定义，连接中断控制器电路。

3. 编写测试代码：
a. 利用开发板所提供的编程软件，编写一个简单的测试代码；
b. 测试代码应包括产生外设中断信号和中断处理的相关逻辑；
c. 确保代码的正确性和可靠性。

4. 实验过程：
a. 将测试代码下载到开发板上，确保下载成功；
b. 模拟外设设备的中断信号产生，观察中断控制器的工作情况；。

单片机实验四报告_外中断实验

南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合■设计⃞创新实验日期：2018.05.29 实验成绩：实验四外中断实验（一）实验目的1.掌握单片机外部中断原理；2.掌握数码管动态显示原理。

（二）设计要求1.使用外部中断0和外部中断1；2.在动态数码管上显示中断0次数，中断1用作次数清0，数码管采用74HC595驱动。

（三）实验原理1.中断所谓中断是指程序执行过程中，允许外部或内部时间通过硬件打断程序的执行，使其转向为处理外部或内部事件的中断服务程序中去，完成中断服务程序后，CPU返回继续执行被打断的程序。

如下图所示，一个完整的中断过程包括四个步骤：中断请求、中断响应、中断服务与中断返回。

当中断请求源发出中断请求时，如果中断请求被允许的话，单片机暂时中止当前正在执行的主程序，转到中断处理程序处理中断服务请求。

中断服务请求处理完后，再回到原来被中止的程序之处（断电），继续执行被中断的主程序。

如果单片机没有终端系统，单片机的大量时间可能会浪费在是否有服务请求发生的查询操作上，即不论是否有服务请求发生，都必须去查询。

因此，采用中断技术大大地提高了单片机的工作效率和2.IAP15W4K58S4单片机的中断请求IAP15W4K58S4单片机的中断系统有21个中断请求源，2个优先级，可实现二级中断服务嵌套。

由IE、IE2、INT_CLKO等特殊功能寄存器控制CPU是否相应中断请求；由中断优先级高存器IP、IP2安排各中断源的优先级；同优先级内2个以中断同时提出中断请求时，由内部的查询逻辑确定其响应次序。

中断请求源中的外部中断0（INT0）和外部中断1（INT1）详述如下：(1)外部中断0(INT0)：中断请求信号由P3.2引脚输入。

通过IT0来设置中断请求的触发方式。

当IT0为“1”时，外部中断0为下降沿触发；当IT0为“0”时，无论是上升沿还是下降沿，都会引发外部中断0。

一旦输入信号有效，则置位IE0标志，向CPU申请中断。

PIO外部中断实验报告解读

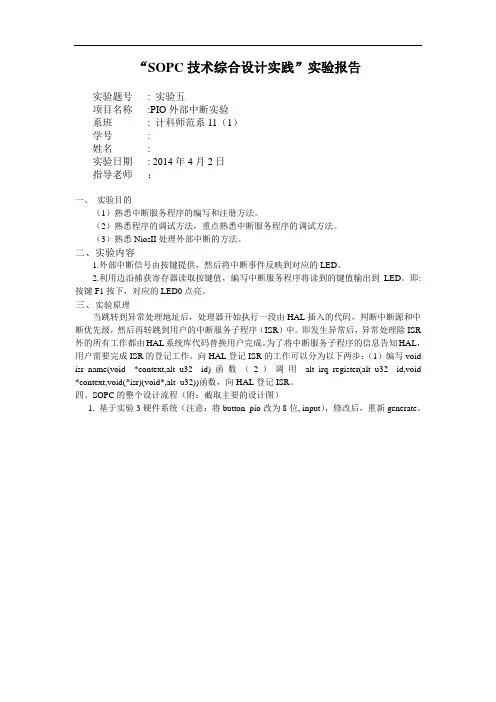

“SOPC技术综合设计实践”实验报告实验题号: 实验五项目名称:PIO外部中断实验系班: 计科师范系11（1）学号:姓名:实验日期: 2014年4月2日指导老师：一、实验目的（1）熟悉中断服务程序的编写和注册方法。

（2）熟悉程序的调试方法，重点熟悉中断服务程序的调试方法。

（3）熟悉NiosII处理外部中断的方法。

二、实验内容1.外部中断信号由按键提供，然后将中断事件反映到对应的LED。

2.利用边沿捕获寄存器读取按键值，编写中断服务程序将读到的键值输出到LED。

即:按键F1按下，对应的LED0点亮。

三、实验原理当跳转到异常处理地址后，处理器开始执行一段由HAL插入的代码，判断中断源和中断优先级，然后再转跳到用户的中断服务子程序（ISR）中。

即发生异常后，异常处理除ISR 外的所有工作都由HAL系统库代码替换用户完成。

为了将中断服务子程序的信息告知HAL，用户需要完成ISR的登记工作。

向HAL登记ISR的工作可以分为以下两步：（1）编写void isr_name(void *context,alt_u32 id)函数（2）调用alt_irq_register(alt_u32 id,void *context,void(*isr)(void*,alt_u32))函数，向HAL登记ISR。

四、SOPC的整个设计流程（附：截取主要的设计图）1.基于实验3硬件系统（注意：将button_pio改为8位, input），修改后，重新generate。

设计端口芯片引脚开发平台模块设计端口芯片引脚开发平台模块clk_in PIN_B13 时钟button_pio[0] PIN_Y11 F1 led_pio[0] PIN_AC10 LED0button_pio[1] PIN_AA10 F2 led_pio[1] PIN_W11 LED1button_pio[2] PIN_AB10 F3 led_pio[2] PIN_W12 LED2button_pio[3] PIN_AE6 F4 led_pio[7] PIN_AA11 LED3button_pio[4] PIN_V22 F5 led_pio[3] PIN_AE8 LED4button_pio[5] PIN_AF23 F6 led_pio[4] PIN_AF8 LED5button_pio[6] PIN_AE23 F7 led_pio[5] PIN_AE7 LED6button_pio[7] PIN_AC22 F8 led_pio[6] PIN_AF7 LED73.编译后，下载.SOF文件4.在IDE平台上，新建一个.C文件，写入程序#include <stdio.h>#include"system.h"#include"altera_avalon_pio_regs.h"#include"alt_types.h"#include"sys/alt_irq.h"#include"priv/alt_busy_sleep.h"#define LEDCON 0xff //#define KEYCON 0xff //alt_u32 done = 0; // 信号量：通知外部中断事件发生/******************************************************************** * 功能：键按下事件中断服务子程序，当键按下时，通过done标志* 告知外界********************************************************************/ static void KeyDown_interrupts(void* context, alt_u32 id){/* 清中断捕获寄存器 */IOWR_ALTERA_AVALON_PIO_EDGE_CAP(BUTTON_PIO_BASE, 0);/* 通知外部有中断事件发生 */done++;}/******************************************************************** * 功能：初始化LED_PIO为输出，KEY为输入，开中断，清边沿捕获寄存器********************************************************************/ void InitPIO(void){/* 初始化LED_PIO为输出，KEY为输入 */IOWR_ALTERA_AVALON_PIO_DIRECTION(PIO_BASE, LEDCON);IOWR_ALTERA_AVALON_PIO_DIRECTION(BUTTON_PIO_BASE, 0x00);IOWR_ALTERA_AVALON_PIO_IRQ_MASK(BUTTON_PIO_BASE, 0xff);/* 开KEY的中断*//*请同学们自己完成*/IOWR_ALTERA_AVALON_PIO_EDGE_CAP(BUTTON_PIO_BASE, 0x00);/* 清边沿捕获寄存器 */alt_irq_register(BUTTON_PIO_IRQ,NULL,KeyDown_interrupts);/* 注册中断服务子程序 *//*请同学们自己完成*/}/******************************************************************** * 功能：等待按键中断，并输出控制相应的LED。

中断应用实验报告

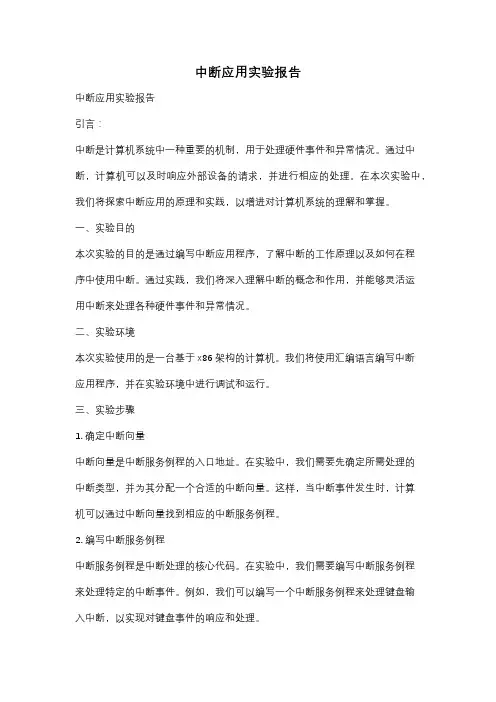

中断应用实验报告中断应用实验报告引言：中断是计算机系统中一种重要的机制，用于处理硬件事件和异常情况。

通过中断，计算机可以及时响应外部设备的请求，并进行相应的处理。

在本次实验中，我们将探索中断应用的原理和实践，以增进对计算机系统的理解和掌握。

一、实验目的本次实验的目的是通过编写中断应用程序，了解中断的工作原理以及如何在程序中使用中断。

通过实践，我们将深入理解中断的概念和作用，并能够灵活运用中断来处理各种硬件事件和异常情况。

二、实验环境本次实验使用的是一台基于x86架构的计算机。

我们将使用汇编语言编写中断应用程序，并在实验环境中进行调试和运行。

三、实验步骤1. 确定中断向量中断向量是中断服务例程的入口地址。

在实验中，我们需要先确定所需处理的中断类型，并为其分配一个合适的中断向量。

这样，当中断事件发生时，计算机可以通过中断向量找到相应的中断服务例程。

2. 编写中断服务例程中断服务例程是中断处理的核心代码。

在实验中，我们需要编写中断服务例程来处理特定的中断事件。

例如，我们可以编写一个中断服务例程来处理键盘输入中断，以实现对键盘事件的响应和处理。

3. 注册中断服务例程在实验中，我们需要将编写好的中断服务例程注册到系统中，以便在中断事件发生时能够正确地调用。

通过注册，我们可以将中断服务例程与相应的中断向量关联起来，使其能够被系统正确地调用和执行。

4. 测试中断应用程序在完成以上步骤后，我们可以开始测试中断应用程序的功能和效果。

通过模拟中断事件，我们可以验证中断服务例程的正确性和稳定性。

同时，我们还可以观察中断应用程序对系统性能的影响，并进行相应的优化和改进。

四、实验结果与分析通过本次实验，我们成功编写了中断应用程序，并在实验环境中进行了测试和调试。

实验结果表明，中断应用程序能够及时响应外部设备的请求，并进行相应的处理。

通过中断，我们可以实现对键盘、鼠标等外部设备的控制和交互，提高了计算机系统的可用性和灵活性。

GPIO及外部中断实验

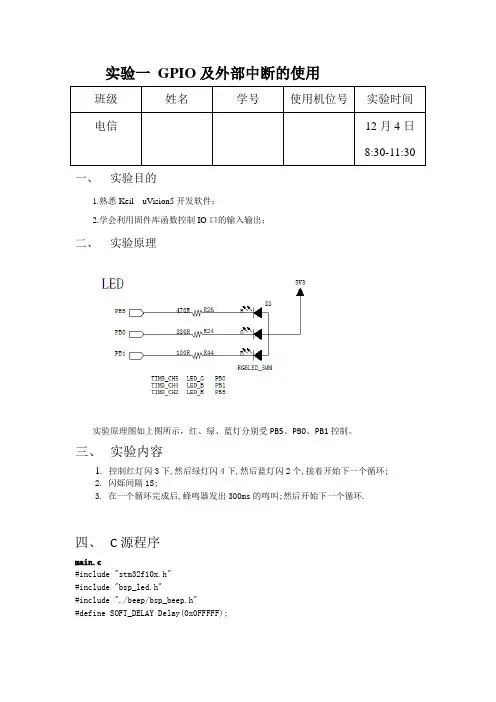

实验一GPIO及外部中断的使用一、实验目的1.熟悉Keil uVision5开发软件；2.学会利用固件库函数控制IO口的输入输出；二、实验原理实验原理图如上图所示，红、绿、蓝灯分别受PB5、PB0、PB1控制。

三、实验内容1. 控制红灯闪3下,然后绿灯闪4下,然后蓝灯闪2个,接着开始下一个循环;2. 闪烁间隔1S;3. 在一个循环完成后,蜂鸣器发出300ms的鸣叫;然后开始下一个循环.四、C源程序main.c#include "stm32f10x.h"#include "bsp_led.h"#include "./beep/bsp_beep.h"#define SOFT_DELAY Delay(0x0FFFFF);LED_GPIO_Config();BEEP_GPIO_Config();BASIC_TIM_Init();LED1_ON; // ÁÁSOFT_DELAY;LED1_OFF; // ÃðSOFT_DELAY;LED1_ON; // ÁÁSOFT_DELAY;LED1_OFF; // ÃðSOFT_DELAY;LED1_ON; // ÁÁSOFT_DELAY;LED1_OFF; // ÃðSOFT_DELAY;LED2_ON; // ÁÁSOFT_DELAY;LED2_OFF; // ÃðSOFT_DELAY;LED2_ON; // ÁÁSOFT_DELAY;LED2_OFF; // ÃðSOFT_DELAY;LED2_ON; // ÁÁSOFT_DELAY;LED2_OFF; // ÃðSOFT_DELAY;LED2_ON; // ÁÁSOFT_DELAY;LED2_OFF; // ÃðSOFT_DELAY;LED3_ON; // ÁÁSOFT_DELAY;LED3_OFF; // ÃðSOFT_DELAY;LED3_ON; // ÁÁSOFT_DELAY;LED3_OFF; // ÃðSOFT_DELAY;GPIO_SetBits(BEEP_GPIO_PORT,BEEP_GPIO_PIN);SOFT_DELAY;GPIO_ResetBits(BEEP_GPIO_PORT,BEEP_GPIO_PIN);stm32f10x_it.c#include "stm32f10x_it.h"#include "bsp_TiMbase.h"void BASIC_TIM_IRQHandler (void){if ( TIM_GetITStatus( BASIC_TIM, TIM_IT_Update) != RESET ){TIM_ClearITPendingBit(BASIC_TIM , TIM_FLAG_Update);}}五、调试过程及问题解决1.首先看实验要求，选择合适的库原件，这里我选用了12-GPIO输出—使用固件库点亮LED灯，32-TIM—基本定时器，GPIO输出—蜂鸣器。

中断实验实验报告分析

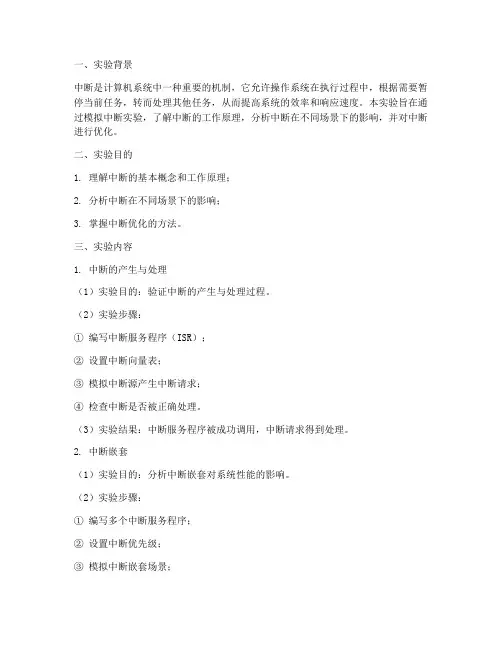

一、实验背景中断是计算机系统中一种重要的机制，它允许操作系统在执行过程中，根据需要暂停当前任务，转而处理其他任务，从而提高系统的效率和响应速度。

本实验旨在通过模拟中断实验，了解中断的工作原理，分析中断在不同场景下的影响，并对中断进行优化。

二、实验目的1. 理解中断的基本概念和工作原理；2. 分析中断在不同场景下的影响；3. 掌握中断优化的方法。

三、实验内容1. 中断的产生与处理（1）实验目的：验证中断的产生与处理过程。

（2）实验步骤：① 编写中断服务程序（ISR）；② 设置中断向量表；③ 模拟中断源产生中断请求；④ 检查中断是否被正确处理。

（3）实验结果：中断服务程序被成功调用，中断请求得到处理。

2. 中断嵌套（1）实验目的：分析中断嵌套对系统性能的影响。

（2）实验步骤：① 编写多个中断服务程序；② 设置中断优先级；③ 模拟中断嵌套场景；④ 分析中断嵌套对系统性能的影响。

（3）实验结果：中断嵌套对系统性能有一定影响，但合理设置中断优先级可以降低影响。

3. 中断屏蔽（1）实验目的：分析中断屏蔽对系统性能的影响。

（2）实验步骤：① 编写中断服务程序；② 设置中断屏蔽位；③ 模拟中断屏蔽场景；④ 分析中断屏蔽对系统性能的影响。

（3）实验结果：中断屏蔽可以有效防止中断请求干扰其他任务，但过度屏蔽会影响系统响应速度。

4. 中断优化（1）实验目的：研究中断优化的方法。

（2）实验步骤：① 分析中断性能瓶颈；② 优化中断服务程序；③ 改进中断优先级管理；④ 优化中断屏蔽策略。

（3）实验结果：通过优化，中断性能得到显著提升。

四、实验分析1. 中断的产生与处理实验结果表明，中断的产生与处理过程是可靠的。

在实际应用中，合理设置中断向量表和中断服务程序是保证中断正常工作的关键。

2. 中断嵌套实验表明，中断嵌套对系统性能有一定影响，但合理设置中断优先级可以降低影响。

在实际应用中，应根据具体场景选择合适的中断优先级，以平衡系统性能和响应速度。

多级外部中断实验报告

一、实验目的1. 理解多级外部中断的工作原理和机制。

2. 掌握在单片机系统中配置和实现多级外部中断的方法。

3. 通过实验验证多级外部中断的响应和处理过程。

4. 提高对中断系统在实际应用中的理解和应用能力。

二、实验原理多级外部中断是指在一个系统中，根据中断的优先级，将多个外部中断源分配到不同的优先级级别，并按照优先级顺序进行响应和处理。

在多级外部中断系统中，当多个中断源同时产生中断请求时，系统会根据优先级顺序依次响应，优先处理优先级较高的中断。

三、实验环境1. 单片机开发板：选用STM32F103系列单片机开发板。

2. 软件工具：Keil uVision5、STM32CubeIDE。

3. 实验器材：按键、LED灯、连接线等。

四、实验步骤1. 搭建实验电路按照实验要求，连接按键和LED灯到单片机的相应引脚。

具体连接方式如下：- 按键1连接到单片机的外部中断0（EXTI0）引脚。

- 按键2连接到单片机的外部中断1（EXTI1）引脚。

- LED灯连接到单片机的GPIO引脚。

2. 编写程序使用Keil uVision5或STM32CubeIDE编写程序，实现以下功能：- 配置外部中断0和外部中断1的优先级。

- 编写中断服务程序，分别处理外部中断0和外部中断1。

- 在中断服务程序中，根据优先级顺序控制LED灯的亮灭。

3. 编译和下载程序使用Keil uVision5或STM32CubeIDE编译程序，将生成的hex文件下载到单片机中。

4. 实验验证- 触发按键1，观察LED灯1的状态变化。

- 触发按键2，观察LED灯2的状态变化。

- 同时触发按键1和按键2，观察LED灯的状态变化，验证优先级顺序。

五、实验结果与分析1. 当仅触发按键1时，LED灯1亮起，LED灯2熄灭，验证外部中断0正常工作。

2. 当仅触发按键2时，LED灯2亮起，LED灯1熄灭，验证外部中断1正常工作。

3. 当同时触发按键1和按键2时，LED灯1亮起，LED灯2熄灭，验证多级外部中断的优先级顺序。

实现中断功能_实验报告(3篇)

第1篇一、实验目的1. 理解中断的概念和作用。

2. 掌握单片机中断系统的基本原理和配置方法。

3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。

4. 通过实验加深对中断系统在实际应用中的理解。

二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。

单片机的中断系统主要包括外部中断和定时器中断两种类型。

三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置外部中断源，设置中断优先级。

c. 编写外部中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。

2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。

（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。

b. 配置定时器工作模式，设置定时时间。

c. 编写定时器中断服务程序，实现LED灯的闪烁。

d. 在Proteus中搭建实验电路，并进行仿真测试。

（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。

五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。

在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。

这表明外部中断可以有效地响应外部事件，并执行相应的操作。

2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。

实验5中断技术实验报告

实验5中断技术实验报告一、实验目的本实验旨在使学生理解中断技术的概念和工作原理，掌握中断处理流程，学会编写中断服务程序，并通过实际操作加深对中断技术在计算机系统中应用的认识。

二、实验环境1. 实验设备：个人计算机一台，配置有相应的操作系统和开发环境。

2. 软件工具：编程软件，如Visual Studio、GCC等。

3. 开发板或模拟环境：若使用硬件开发板，需具备中断功能；若使用软件模拟，需安装相应的模拟软件。

三、实验原理中断技术是计算机系统中的一种处理机制，允许外部设备或内部事件在程序执行过程中请求CPU的注意，以响应紧急任务或处理特殊事件。

中断处理通常包括以下几个步骤：- 中断请求：外部设备或内部事件发出中断信号。

- 中断识别：CPU识别中断源。

- 中断响应：CPU暂停当前任务，保存当前状态。

- 中断服务：执行中断服务程序，处理中断请求。

- 中断返回：恢复CPU状态，继续执行被中断的任务。

四、实验内容1. 编写一个中断服务程序，该程序在接收到中断信号时执行。

2. 配置中断向量表，将中断服务程序与中断号关联。

3. 模拟中断事件，测试中断服务程序的响应。

4. 分析中断服务程序的执行结果，验证中断处理流程。

五、实验步骤1. 打开编程软件，创建一个新的项目。

2. 编写中断服务程序，定义中断处理函数。

3. 在程序中配置中断向量表，将中断号与中断服务程序关联。

4. 编写主程序，模拟中断事件的发生。

5. 编译程序，生成可执行文件。

6. 运行程序，观察中断服务程序的执行情况。

7. 根据实验结果，分析中断处理流程的正确性。

六、实验结果在实验过程中，成功编写了中断服务程序，并配置了中断向量表。

通过模拟中断事件，程序能够正确响应中断请求，并执行中断服务程序。

实验结果显示，中断处理流程符合预期，中断服务程序能够及时响应并处理中断事件。

七、实验总结通过本次实验，加深了对中断技术的理解，掌握了中断服务程序的编写和中断向量的配置方法。

实验3外部中断实验报告

实验3外部中断实验报告以下是为大家整理的实验3外部中断实验报告的相关范文，本文关键词为实验,外部,中断,报告,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

实验三定时中断实验一、实验目的1.掌握51单片机外部中断的应用。

2.掌握中断函数的写法。

3.掌握定时器的定时方法。

4.掌握LeD数码管的显示。

二、实验内容1.用外部中断0测量负跳变信号的累计数，同时在LeD数码管上显示出来。

2.用外部中断改变流水灯的方式。

3.用定时器T1的方式2控制两个LeD以不同周期闪烁。

使用定时器T1的方式2来控制p0.0、p0.1引脚的两个LeD分别以1s和2s 的周期闪烁。

三、实验仿真硬件图在proteus软件中建立如下图所示仿真模型并保存。

1.用外部中断0测量负跳变信号的累计数，同时在LeD数码管上显示出来(用中断方式做计数器)。

2.用外部中断改变流水灯的方式。

中断前：开始时，p0.0~p0.7的8个灯依次点亮。

外部中断0：p0.0~p0.7的左右4个灯闪烁亮8次外部中断1：p0.0~p0.7的8个灯间隔闪烁8次改变中断优先级和保护现场，观察运行结果四、编程提示12345678p1.0p1.1p1.2p1.3p1.4p1.5p1.6p1.7AT89c51c122pfu1x112m18 xTAL219xTAL1p0.0/AD0p0.1/AD1p0.2/AD2p0.3/AD3p0.4/AD4p0.5/AD5p 0.6/AD6p0.7/AD7p2.0/A8p2.1/A9p2.2/A10p2.3/A11p2.4/A12p2.5/A13p2 .6/A14p2.7/A15p3.0/RxDp3.1/TxDp3.2/InT0p3.3/InT1p3.4/T0p3.5/T1p3. 6/wRp3.7/RD3938373635343332212223242526272810111213141516171234567812345678c222pfD1D2D3D4D5D6D7D8R110k9RsTc310uf2930 31psenALeeAR2220R3220R4220R5220R6220R7220R8220R9220外部中断0请求InT0，由p3.2管脚输入，通过IT0位来决定是低电平有效还是下降沿有效。

中断实验原理实验报告

一、实验目的1. 理解中断的基本概念和原理。

2. 掌握中断请求和中断响应的过程。

3. 熟悉中断处理程序的编写和调试。

二、实验原理1. 中断的概念中断是指计算机在执行程序过程中，由于某些事件的发生而暂时中止当前程序的执行，转而执行处理该事件的程序。

中断是计算机系统中一种重要的处理机制，可以提高计算机的效率和处理能力。

2. 中断请求和中断响应中断请求是指由外部设备或其他事件产生的请求，要求CPU暂停当前程序的执行。

中断响应是指CPU接收到中断请求后，暂停当前程序的执行，转而执行中断处理程序。

3. 中断处理程序中断处理程序是专门用来处理中断事件的程序。

当CPU接收到中断请求后，会自动调用中断处理程序，执行相应的中断处理操作。

三、实验内容1. 编写中断请求程序编写一个简单的中断请求程序，实现以下功能：（1）设置中断向量表，将中断处理程序入口地址存储在表中。

（2）编写中断处理程序，处理中断事件。

（3）向CPU发送中断请求。

2. 编写中断响应程序编写一个简单的中断响应程序，实现以下功能：（1）接收中断请求，判断中断类型。

（2）调用对应的中断处理程序。

（3）恢复被中断程序的执行。

3. 编写中断处理程序编写一个简单的中断处理程序，实现以下功能：（1）读取中断请求中的相关信息。

（2）处理中断事件。

（3）返回中断向量表，继续执行被中断程序。

四、实验步骤1. 编写中断请求程序（1）定义中断向量表，存储中断处理程序入口地址。

（2）编写中断处理程序，处理中断事件。

（3）编写中断请求函数，向CPU发送中断请求。

2. 编写中断响应程序（1）接收中断请求，判断中断类型。

（2）调用对应的中断处理程序。

（3）恢复被中断程序的执行。

3. 编写中断处理程序（1）读取中断请求中的相关信息。

（2）处理中断事件。

（3）返回中断向量表，继续执行被中断程序。

五、实验结果与分析1. 实验结果通过编写中断请求程序、中断响应程序和中断处理程序，实现了中断请求、中断响应和中断处理的基本功能。

PSOC3外部中断实验报告

PSOC3外部中断实验报告本实验是通过在PSOC3（Programmable System-on-Chip）芯片上实现外部中断机制，进一步学习了解芯片的GPIO（General Purpose Input/Output）的应用和编程方法，同时也巩固了C语言编程的基础。

实验需要的硬件及软件：PSOC3开发板、一根杜邦线、PSoC Creator 3.3 IDE开发环境。

实验原理：外部中断，就是一个外设请求芯片主程序中断的事件。

当外部事件输入到芯片的IO管脚实现时，芯片会检测到该事件，并触发执行相应的中断程序。

在PSOC3中，可以通过配置GPIO模块的输入引脚为中断触发引脚，进而实现外部中断的功能。

实验步骤：1. 打开PSoC Creator 3.3 IDE开发环境，创建一个新的PSOC3工程，并添加GPIO模块和定时器模块。

2. 在GPIO模块的输入引脚中，选择需要使用的IO管脚（如P2_0），并将其配置为中断触发引脚。

3. 在程序中编写中断服务函数，实现中断触发时所需要执行的操作（如闪烁LED灯）。

中断服务函数的格式如下：CY_ISR(ISR_function_name){//中断触发执行的代码}4. 在程序中初始化GPIO输入引脚的状态，并打开中断允许功能。

5. 程序中循环检测GPIO输入引脚状态，如果检测到输入引脚状态改变，则触发中断服务函数。

6. 烧录程序到PSOC3开发板上，连接外部电路（如开关电路）实现IO管脚电平状态的改变，验证中断机制的功能。

实验结果：经过实验，我们成功地实现了PSOC3芯片的外部中断机制，可以通过外部电路的改变触发IO管脚的中断机制，如在PSOC3开发板中添加一个开关电路，将开关电路的通断与P2_0口相连，当开关电路开启时，IO管脚P2_0从低电平变为高电平，触发中断服务函数，LED灯闪烁一次；当开关电路关闭时，IO管脚P2_0从高电平变为低电平，又会触发中断服务函数，LED灯又会闪烁一次，证明我们实验成功了。

(完整word版)单片机外部中断实验报告

IT1是选择外部中断1请求（INT1）为边沿触发方式或电平触发方式的控制位。前一方式IT1=1，后一方式IT1=0。
当8031复位后，TCON被清0。
5、外部中断电路
负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。边沿触发的最大优点在于不会丢失中断。只要中断请求负跳变的宽度大于1个机器周期，单片机就能够采样到中断请求信号，单片机将采样到的信号琐存到中断请求标志寄存器中，硬件自动置IE0为1，即使单片机暂时不响应，这个标志也不会丢失，只有在外部中断响应之后，硬件才将IE0清除。
三、编程提示
1、P3口是8位准双向口，具有双重功能：
第一功能和P1口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：
P3.0 RXD串行输入口
P3.1 TXD串行输出口
P3.2 INT0外部中断0请求输入线
P3.3 INT1外部中断1请求输入线
P3.4 T0定时器/计数器T0外部计数器脉冲输入线
EA
ES
ET1
EX1
ET0
EX0
（1）外部中断源允许中断（中断0：EX0=1；中断1：EX1=1）。
（2）CPU开中断（EA=1）。
（3）外部中断方式CPU发出中断申请。
4、外部中断方式的选择
控制TCON：
TF1
TR1
TF0
TR0
IE1
IT1
IE0
IT0
IT0是选择文字则外部中断0请求（INT0）边沿触发方式或电平触发方式的控制位。前一方式IT0=1，后一方式IT0=0。
P3.5 T1定时器/计数器T1外部计数器脉冲输入线

实验3-外部中断实验报告

实验3-外部中断实验报告实验 3 外部中断实验报告一、实验目的本次实验的主要目的是深入理解外部中断的工作原理和应用，通过实际操作掌握外部中断的配置和编程方法，提高对微控制器中断处理机制的认识和应用能力。

二、实验设备1、开发板：＿____型号开发板。

2、编程软件：＿____。

3、电脑：具备相应接口和操作系统。

三、实验原理外部中断是指由外部事件引起的微控制器中断。

当外部中断引脚检测到特定的电平变化（如从高电平变为低电平或从低电平变为高电平）时，微控制器会暂停当前正在执行的程序，转而执行中断服务程序（ISR）来处理外部事件。

在本次实验中，我们使用了开发板上的特定引脚作为外部中断输入引脚，并通过配置相关寄存器来设置中断触发方式、优先级等参数。

四、实验步骤1、硬件连接将外部中断源（如按键）连接到开发板的指定引脚。

确保开发板与电脑正确连接，以便进行编程和调试。

2、软件编程打开编程软件，创建新的项目。

配置微控制器的时钟、引脚等基本设置。

编写中断初始化函数，设置中断触发方式、优先级等。

编写中断服务程序，定义在中断发生时需要执行的操作。

3、编译与下载对编写好的程序进行编译，检查是否存在语法错误。

将编译成功的程序下载到开发板中。

4、实验测试按下连接的按键，观察开发板的响应，如指示灯的变化、数据的输出等。

五、实验结果与分析1、当按下按键时，开发板能够准确地响应外部中断，执行中断服务程序。

在中断服务程序中，我们设置了指示灯的状态变化，通过观察指示灯的闪烁情况，可以确认中断是否被正确触发和处理。

2、对不同的中断触发方式（如下降沿触发、上升沿触发等）进行测试，结果均符合预期。

这表明我们对中断触发方式的配置是正确的。

3、调整中断的优先级，观察不同优先级中断之间的响应顺序。

在实验中，高优先级的中断能够优先得到处理，符合微控制器中断处理的优先级机制。

六、遇到的问题及解决方法1、问题：在初次编程时，中断服务程序没有被正确执行。

解决方法：仔细检查中断初始化函数中的参数设置，确保中断触发方式、优先级等配置正确。

单片机外部中断实验报告

四、实验器材
仿真器、目标系统实验板、直流电源
五、实验步骤
1、边沿触发式外部中断0实验
（1）P3.2设为边沿触发方式，连接外部复位开关，编程使每次中断流水灯向下移位一次，中断程序中不延时去抖动，观察结果。
（2）P3.2设为边沿触发方式，连接外部复位开关，编程使每次中断流水灯向下移位一次，中断程序中采用延时去抖动，观察结果。
实验三外部中断
实验报告
班级：
学号：
姓名：
教师：
一、实验目的
1、掌握单片机外部中断的原理及过程。
2、掌握单片机外部中断程序的设计方法。
3、掌握单片机外部中断时中断方式的选择方法。
二、实验内容
如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管D1~D8。每当发生外部中断时,发光二极管以向下流水灯的方式点亮。分别选择边沿触发外部中断放是和电平触发外部中断方式两种。
#include <STC12C5A60S2.h>
#define uchar unsigned char
uchar i=0;
uchar numi[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
void delay(uchar k );
void main()
{
IT1是选择外部中断1请求（INT1）为边沿触发方式或电平触发方式的控制位。前一方式IT1=1，后一方式IT1=0。
当8031复位后，TCON被清0。
5、外部中断电路
负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。边沿触发的最大优点在于不会丢失中断。只要中断请求负跳变的宽度大于1个机器周期，单片机就能够采样到中断请求信号，单片机将采样到的信号琐存到中断请求标志寄存器中，硬件自动置IE0为1，即使单片机暂时不响应，这个标志也不会丢失，只有在外部中断响应之后，硬件才将IE0清除。

实验外部中断实验报告

实验三定时中断实验一、实验目得１、掌握5１单片机外部中断得应用。

2、掌握中断函数得写法。

３、掌握定时器得定时方法。

4、掌握ＬED数码管得显示。

二、实验内容1、用外部中断0测量负跳变信号得累计数,同时在LＥD数码管上显示出来。

2、用外部中断改变流水灯得方式。

3、用定时器T1得方式２控制两个LED以不同周期闪烁。

使用定时器T1得方式２来控制P０、0、Ｐ0、1引脚得两个LＥD分别以１s与２s得周期闪烁。

三、实验仿真硬件图在Prｏtｅus软件中建立如下图所示仿真模型并保存。

}同级自然优先级：外部中断0→定时器Ｔ0中断→外部中断１→定时器T1中断→串行口中断。

中断优先级别得设定:实验二要求:初始状态为P０、0~Ｐ0、７得８个LEＤ显示灯依次循环点亮;外部中断0服务程序为8个ＬEＤ灯,左4个,右4个闪烁８次,外部中断1服务程序8个ＬED灯，间隔闪烁８次。

⑴设定外部中断0为高优先级,先执行外部１中断,过程中用外部0中断来将其中断,反之不行。

注意保护现场。

⑵设定外部中断1为高优先级,先执行外部０中断,过程中用外部1中断来将其中断,反之不行。

注意保护现场。

实验三(调试下列程序,在错误行后面注明错误及改正方法):#inｃｌude <reg５1、h>#defiｎe ucｈarｕｎｓigned cｈａr；sbit D0=P1＾０；sbiｔD1=Ｐ1^1;uｃｈar a，b;void mａin（)｛EA＝１;ＥT1=1;ＴMＯD=0x20;ﻩTL1＝6；ﻩTＲ０=１;a=０;ﻩb＝0;ﻩwｈｉle(１）；｝vｏid t1（)interｒupｔ 1{ﻩａ++;ﻩb＋+;ｉf(ａ=1000）{D0=～D０ﻩa=0;}ｉf(b=4０00)ﻩ｛ﻩD1=～D1;ﻩﻩb=0;}写出源程序,并注释实验报告格式实验三定时中断实验学院: 专业:年级: 实验时间: 姓名: 学号: 指导教师:一、实验目得1、掌握51单片机外部中断得应用。

计算机组成原理实验报告-中断实验

千里之行，始于足下。

计算机组成原理实验报告-中断实验计算机组成原理实验报告-中断实验实验目的：1. 了解中断的概念和工作原理；2. 掌握中断在计算机系统中的应用；3. 学会使用中断相关指令。

实验原理：中断是计算机系统中一种重要的通信和协调机制，它能够打破程序的顺序执行，使得系统能够响应外部事件。

在计算机系统中，中断分为外部中断和内部中断两种，外部中断是由外设或者其他处理器引起的，而内部中断则是由CPU内部产生的。

当中断发生时，CPU执行一段特殊的代码（中断服务程序），完成与中断事件相关的处理，然后返回到原来的程序继续执行。

实验步骤：本次实验将使用MIPS指令集来完成中断编程，以下是实验的具体步骤：1. 配置和初始化中断控制器：首先，我们需要在MIPS处理器中配置和初始化中断控制器，使其能够正确地响应外设的中断请求。

我们可以通过设置适当的位于中断控制器相关寄存器中的值来实现这一目标。

2. 编写中断服务程序：中断服务程序是用来处理中断事件的一段特殊代码，我们需要编写一个中断服务程序，在中断发生时进行相应的处理。

根据实际需求，中断服务程序可以完成一系列任务，如保存现场、处理中断事件、恢复现场等。

第1页/共2页锲而不舍，金石可镂。

3. 注册中断处理程序：将编写好的中断服务程序注册到中断向量表中，以便在中断发生时能够正确地调用。

4. 测试中断程序：编写一个测试程序，通过触发中断事件来测试中断程序的正确性和可靠性。

实验结果：经过以上步骤的操作和实验，我们成功地实现了中断程序的编写和测试。

在实验中，我们编写了一个简单的中断服务程序，在中断发生时，程序能够正确地执行相应的处理代码，并返回到原来的程序继续执行。

实验心得：通过本次中断实验，我对中断的概念和工作原理有了更加深入的了解。

中断作为计算机系统中的一个重要的通信和协调机制，能够使系统能够及时响应外部事件，提高系统的并发性和实时性。

实验过程中，我学会了使用中断相关指令，并成功地编写和测试了一个简单的中断服务程序。

PSOC3外部中断实验报告

一．实验名称中断实验二．实验任务了解PSoC3中断的构成，特点。

掌握PSoC3中断函数的编写按键控制LED灯亮灭。

利用轻触按键K3分别产生PSoC3器件I/O口下降沿触发每触发一次中断，LED1、LED2状态翻转一次。

三．实验设备及环境微型计算机（安装了Psoc 集成开发软件）PSoC实验平台DC9V电源导线若干四．原理：32个中断向量，每个中断向量对于多个中断源可配置的中断入口向量地址灵活的中断源每个中断可独立的使能和禁制每个中断可以设置8级中断优先级8级中断嵌套软中断程序可清除正在响应的中断电平触发边沿触发五．具体步骤1.新建工程双击打开PSoC Creator软件File -> New – Project,在Design栏中使用默认选择的Empty PSoC 3 Design在“Name”框中输入新工程名称Timer，在“Location”框中输入其存放路径回到创建新工程对话框，点击“OK”，完成新工程的创建2.绘制原理图3.设置模块参数设置Pin_1模块参数Name：LED1去掉 HW Connection前的勾General：取默认Drive Mode：Strong DriveInitial State：Low(0)设置Pin_2模块参数,与上一步相同4.代码编写主程序编写#include <>CY_ISR(SWPin_Control){if(InputPin_Read() == 1u){OutputPinSW_Write(0u);}else{OutputPinSW_Write(1u);}InputPin_ClearInterrupt();}int main(){InputInterrupt_StartEx(SWPin_Control);CyGlobalIntEnable;for(;;){}}/* [] END OF FILE */5.编译单击菜单Build - Build Int_led或单击工具栏中的图标，进行工程编译6.下载选择Debug菜单，点击Select Debug Target…：展开并选择PSoC3器件，点击“connect”，点击Close按钮点击菜单Debug – Program或点击工具图标，开始下载下载完毕后，实验平台断电7.测试方法根据电路图连接电路实验平台上电，按动轻触开关K3，观察LED1、LED2的状态变化LED1亮，LED2灭，按键按下后，两灯变化相反六．心得体会经过了这次学习，我了解到如何进行一次psoc实验。

外中断优先级实验报告

实验三外中断优先级实验一、实验目的:1.理解单片机中断优先级和优先权。

2.用PROTEUS 设计, 仿真基于AT89C51单片机的中断优先级实验。

3.掌握中断编程方法。

单片机主程序控制P0口数码管循环显示0～8；外中断0、外中断1发生时分别在P2口、P1口依次显示0～8。

通过实验可演示高优先级可中断低优先级, 但低优先级的中断请求不能中断高优先级。

二、PROTEUS电路设计:三、实验仪器和设备PC机、PROTEUS软件或W-A-51综合开发学习板四、源程序设计:1.程序ORG 0000HAJMP MAINORG 0003HAJMP ZD0ORG 0013HAJMP ZD1ORG 0030HMAIN:SETB IT0 ;设置边沿触发方式SETB IT1SETB EX0 ;中断0和中断1中断允许SETB EX1SETB PX1 ;设置优先级, 中断1为高优先级CLR PX0SETB EA ;开中断MOV DPTR,#BIAO ;指针指向表的首地址LOOP: ;主程序P0输出, 在LED上循环显示0-8MOV A,#09LOOP1:JZ LOOPDEC APUSH ACCMOVC A,@A+DPTRMOV P0,ALCALL DISPOP ACCLJMP LOOP1ZD0: ;外部中断0, P1输出, 在LED上循环显示0-8 MOV A,#09LOOP2:DEC APUSH ACCMOVC A,@A+DPTRMOV P1,ALCALL DIS0POP ACCJNZ LOOP2RETIZD1: ;外部中断1, P2输出, 在LED上循环显示0-8 MOV A,#09LOOP3:DEC APUSH ACCMOVC A,@A+DPTRMOV P2,ALCALL DIS1POP ACCJNZ LOOP3RETIDIS: ;延时1SMOV R3,#10DEL3:MOV R2,#200DEL2:MOV R1,#125DEL1:NOPNOPDJNZ R1,DEL1DJNZ R2,DEL2DJNZ R3,DEL3RETBIAO: DB 40H,79H,24H,30H,19H,12H,02H,78H,00H ;7段数码管0-8的显示代码END。

外部中断实验报告

机械工程系微机原理与接口技术实验报告书实验名称：外部中断(急救车与交通灯)年级专业及班级：2009级机制 2 班姓名：余松秦学号：0908012247指导教师：刘建春评定成绩：教师评语：实验时间： 2011 年 11 月 15 日实验六外部中断(急救车与交通灯)一、实验要求本实验模拟交通信号灯控制，一般情况下正常显示，有急救车到达时，两个方向交通信号灯全红，以便让急救车通过。

设急救车通过路口时间为10秒，急救车通过后，交通恢复正常，本实验用单次脉冲申请外部中断，表示有急救车通过。

二、实验电路及连线三、实验程序流程图主程序框图外部中断子程序框图四、实验程序#include <reg52.h>#include <intrins.h>sbit sn_red=P1^0;sbit sn_yellow=P1^1;sbit sn_green=P1^2;sbit ew_red=P1^3;sbit ew_yellow=P1^4;sbit ew_green=P1^5;void stat(bit r1,bit y1,bit g1,bit r2,bit y2,bit g2){sn_red=r1;sn_yellow=y1;sn_green=g1;ew_red=r2;ew_yellow=y2;ew_green=g2;}void delay(){unsigned int n,m;for(n=0;n<=1200;n++){_nop_();for(m=0;m<1200;m++) _nop_();}}void delay1(){unsigned int n,m;for(n=0;n<=2200;n++){_nop_();for(m=0;m<2200;m++) _nop_();}}void delay2(){unsigned int n,m;for(n=0;n<=1200;n++){_nop_();for(m=0;m<1200;m++) _nop_();}}void main(){// IE=0x81;//1000 0001EA=1;EX0=1;IP=0x01;stat(1,0,0,1,0,0); //(南北红黄绿，东西红黄绿) delay1();for(;;){stat(0,0,1,1,0,0);delay1();stat(0,0,0,1,0,0);delay();stat(0,0,1,1,0,0);delay();stat(0,0,0,1,0,0);delay();stat(0,0,1,1,0,0);delay();stat(0,0,0,1,0,0);delay();stat(0,1,0,1,0,0);delay1();stat(1,0,0,0,0,1);delay1();stat(1,0,0,0,0,0);delay();stat(1,0,0,0,0,1);delay();stat(1,0,0,0,0,0);delay();stat(1,0,0,0,0,1);delay();stat(1,0,0,0,0,0);delay();stat(1,0,0,0,1,0);delay1();}}void int0() interrupt 0 {//stat(1,0,0,1,0,0);sn_red=1;sn_yellow=0;sn_green=0;ew_red=1;ew_yellow=0;ew_green=0;delay2();}五、实验现象以及碰到什么问题？如何解决？程序编写是个问题，老师说全班只有俩个版本的程序，接下来要看书，学着自己写程序。
