高压开关柜技术规范

合集下载

6.3kV高压开关柜技术规范书

6.3kV高压开关柜技术规范书

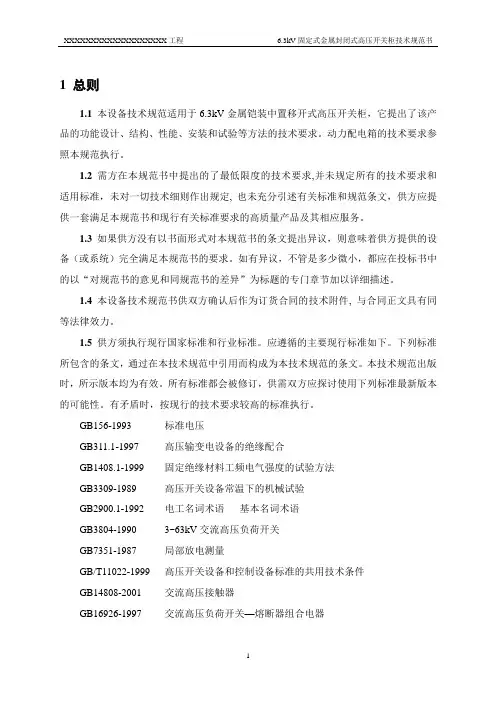

1 总则1.1本设备技术规范适用于6.3kV金属铠装中置移开式高压开关柜,它提出了该产品的功能设计、结构、性能、安装和试验等方法的技术要求。

动力配电箱的技术要求参照本规范执行。

1.2需方在本规范书中提出的了最低限度的技术要求,并未规定所有的技术要求和适用标准,未对一切技术细则作出规定, 也未充分引述有关标准和规范条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条文提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议,不管是多少微小,都应在投标书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书供双方确认后作为订货合同的技术附件, 与合同正文具有同等法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文,通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时,所示版本均为有效。

所有标准都会被修订,供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时,按现行的技术要求较高的标准执行。

GB156-1993 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1408.1-1999 固定绝缘材料工频电气强度的试验方法GB3309-1989 高压开关设备常温下的机械试验GB2900.1-1992 电工名词术语基本名词术语GB3804-1990 3~63kV交流高压负荷开关GB7351-1987 局部放电测量GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件GB14808-2001 交流高压接触器GB16926-1997 交流高压负荷开关—熔断器组合电器SD/T318-1989 高压开关柜闭锁装置技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T486-2000 交流高压隔离开关和接地开关订货技术条件DL/T539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-1996 高压开关设备的共用订货技术导则DL/T404-1997 户内交流高压开关柜订货技术条件GB3906-1991 3~35kV交流金属封闭开关设备1.6 本设备技术规范书示尽事宜, 由需供双方协商确定。

高压开关柜技术规范书

高压开关柜技术规范书

高压开关柜技术规范书1. 引言本文档旨在为高压开关柜的设计、安装、运行和维护提供技术规范。

高压开关柜是电力系统中重要的设备,用于控制、隔离和保护电力设备,在电力系统运行中起到至关重要的作用。

遵循本规范可确保高压开关柜的安全可靠运行,并提高其使用寿命。

2. 设计要求•高压开关柜的设计应符合国家相关标准和规范,同时考虑实际使用环境和工作要求。

•设计人员应熟悉高压开关柜的基本原理和操作要求,确保设计满足用户需求。

•设计应考虑高压开关柜的安装、维护和更新等因素,以确保方便操作和管理。

3. 安装规范•高压开关柜应采用可靠的基础支撑结构,并符合相关建筑和安全标准。

•安装前应对高压开关柜进行检查,确保设备无损伤,并进行必要的调整和修复。

•安装过程中,应确保设备与其他电力设备和配套设施的连接正确可靠。

•安装完成后,应对高压开关柜进行功能测试和通电试验,确保设备正常工作。

4. 运行和维护•高压开关柜的运行应符合操作规程,严格遵循操作流程和安全操作要求。

•定期进行巡视检查,确保高压开关柜的外观和连接状态良好,并及时发现和修复异常。

•定期对高压开关柜进行维护,包括清洁、紧固螺栓、防腐蚀处理等,以保持设备的正常运行。

•高压开关柜的维修和更换部件应由专业人员进行,并记录相关维护和更换记录。

5. 安全管理•高压开关柜应设有完善的安全警示标识,包括高压警示、禁止触摸等标识,以提醒相关人员注意安全。

•进入高压开关柜操作区域的人员应具备相应的操作证书或培训资格,以确保操作人员的安全和设备的正常运行。

•定期进行安全培训和演练,以提高操作人员的应急响应能力和安全意识。

•在高压开关柜旁设置紧急停电装置和应急通道,以应对紧急情况和确保人员的安全疏散。

6. 更新和升级•高压开关柜应定期进行技术更新和设备升级,以满足新的电力系统要求和安全标准。

•更新和升级应由专业人员进行,并进行充分的测试和验证,确保设备的兼容性和稳定性。

•更新和升级计划应提前制定,并与设备供应商和相关部门进行充分沟通和协调。

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范

中国南方电网有限责任公司10kV-35kV高压开关柜技术
规范
格式要求正文、表格、图表等等
第一部分总则
一、范围
本规范规定了南方电网有限责任公司的10kV-35kV高压开关柜产品设计、制造、安装、试运行和维护等技术要求,适用于普通地区、山区等全部地区的10kV-35kV高压开关柜。

二、标准和引用
本规范的制定和修改应当遵守GB/T1.1-2023《标准编码规则》的规定。

本规范参照以下文件:
(一)国家有关标准
GB1576.1-202310kV-35kV工业专用电气设备开关柜第1部分:绝缘开关柜技术条件
GB1576.2-202310kV-35kV工业专用电气设备开关柜第2部分:低压分挡器技术条件
GB1576.3-202310kV-35kV工业专用电气设备开关柜第3部分:接地刀技术条件
(二)相关标准
DL/T645-199735kV及以下电力系统安装技术规程
DL/T649-199410kV及以下电力系统投运技术规程
DL/T871-199910kV及以下电力系统试运行技术规程
DL/T602-202310kV及以下电力系统安装及投运技术检查规程
三、术语
本规范中用到的专用术语,请参见GB1576.1-2023《10kV-35kV工业专用电气设备开关柜第1部分:绝缘开关柜技术条件》。

第二部分绝缘开关柜
一、通用要求
1、型式和结构
绝缘开关柜型式和结构应符合本规范GB1576.1-2023的要求。

2、顶部绝缘配置。

10KV中压配电柜技术规范.

10KV中压配电柜技术规范.

12KV金属铠装中置手车式高压柜技术说明书中压配电柜配置及要求标准一、主要设计技术指标要求1、设计标准及依据:国家最新的行业标准2、环境条件(1)海拔高度:小于1000米(2)环境温度:-50C~+450C(3)最大相对湿度:日平均不大于95%,月平均不大于90%(4)地震列度:8度水平加速度:0.25g,垂直加速度:0.125g(5)环境污秽等级:Ⅱ级,(6)凝露和污秽运行条件下的严酷等级为2级,设备用于没有温度控制的地点。

3、额定技术参数(1)高压开关柜的额定技术参数:1)额定频率:50HZ2)相数:3相3)额定电压:12kV4)额定热稳定耐受电流:31.5kA/4秒5)额定峰值耐受电流:80kA6)额定工频及雷电冲击耐受电压水平如下:相对地:42kV/75KV相对相:42kV/75KV断口间:48kV/85KV7)类型:金属铠装,手车8)母线额定最大工作电流:1250A(2)真空短路器额定技术参数(3)接地开关额定技术参数1)额定短路热稳定电流:16kA/4s2)额定短路动稳定电流:40kA(peak)3)额定短路关合电流:40kA(peak)(4)防护等级外壳:IP4X;隔室间:IP2X4、技术性能要求(1)开关柜结构设计除应满足GB3906“3~35kV交流金属封闭开关设备”之要求外,还应满足下列要求:1)柜体的外壳和各功能单元之间的隔板均采用敷铝锌钢板弯折后栓接而成。

开关柜宜从结构上考虑内故障电弧的影响,柜顶应设压力释放板。

开关柜的门板采用冷扎钢板经钝化处理后采用静电喷涂和焙烤,表面抗冲击切耐腐蚀。

2)每只开关柜内应细分为若干个独立隔室。

各柜主母线室应经绝缘套管贯通,主母线安装后,各柜主母线室间被隔开。

3)开关装置的布置应便于进行监视、检查和维修。

4)电缆隔室的地板采用开孔的钢板,橡胶护套防护。

孔径应满足的电缆单芯分叉进入,并具备IP3X防护等级。

5)开关柜应具备防止误分、合断路器,防止带负荷移动手车,防止接地开关合上时送电,防止带电合接地开关,防止误入带电隔室等五项功能。

高压开关柜(SF6)技术规范

高压开关柜(SF6)技术规范

高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计,确保设备在使用过程中不会泄漏SF6气体,同时能够有效隔离外界环境,防止污染和腐蚀。

柜体应符合IP33防护等级要求,确保设备在潮湿的环境中也能正常运行。

1.2 环网单元柜的操作机构应设计合理,易于操作,同时具有可靠的电气和机械互锁装置,确保设备在操作过程中不会发生误操作或安全事故。

1.3 环网单元柜应具有良好的通风和散热性能,确保设备在长时间运行过程中不会过热或损坏。

2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。

因此,在生产过程中应进行严格的气密性试验,确保设备在使用过程中不会泄漏SF6气体。

2.2 气密性试验应在规定的试验条件下进行,包括试验压力、试验时间和试验温度等因素。

试验结果应符合相关标准要求。

3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求,具有良好的电气性能和可靠的绝缘性能,确保设备在正常使用过程中不会发生电气故障或安全事故。

3.2 环网单元柜应具有良好的过载和短路保护功能,能够快速切断故障电路,确保设备和人员的安全。

4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性,能够承受正常使用过程中的机械应力和振动。

4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造,确保设备的寿命和可靠性。

总之,SF6环网单元柜是一种重要的电力配电设备,要求具有全密封、全绝缘、良好的电气性能和机械性能,同时能够承受恶劣的使用环境条件。

在生产和使用过程中,应严格按照相关标准和技术要求进行检测和维护,确保设备的正常运行和安全使用。

1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成,根据实际情况可以选择单气箱结构或共气箱结构,气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。

高压开关柜技术规范书

高压开关柜技术规范书

高压开关柜技术规范书1. 适用范围本规范书适用于额定电压12kV及以上的高压开关柜,包括配电开关柜、控制开关柜、计量开关柜和联合装置开关柜等。

2. 设计要求2.1 结构设计应符合相关标准和规范,满足机械强度、热稳定性和防护等要求。

2.2 开关柜内部布置应合理,便于维护和维修。

2.3 绝缘设计应符合电气要求,确保绝缘水平和耐电弧能力。

2.4 引入防护装置和报警装置,以确保开关柜的安全操作和运行。

2.5 开关柜的接地设计应符合电气规范,确保接地系统的可靠性。

3. 生产要求3.1 材料应符合国家标准,严格执行质量管理体系。

3.2 生产工艺应符合相关标准,确保开关柜的工艺质量和外观质量。

3.3 制造过程应有严格的检验和测试程序,确保开关柜的性能和功能。

3.4 生产厂家应提供完整的技术资料和使用说明书,以便用户正确、安全地使用设备。

4. 验收要求4.1 验收前应进行全面的检查和测试,确保开关柜的各项性能符合要求。

4.2 验收包括外观检查、绝缘测试、功能测试和安全标志的确认等。

4.3 认真填写验收记录,并及时交付用户,确保用户了解开关柜的性能和使用方法。

5. 运行维护5.1 用户应按照操作手册和维护手册的要求,正确操作和维护开关柜。

5.2 定期检查和维护开关柜,确保设备的安全运行。

5.3 发现开关柜存在故障或异常情况时,应及时处理并报修,确保设备的可靠性和稳定性。

本技术规范书起草遵循国家标准和相关规范,旨在提高高压开关柜的设计、生产和验收水平,确保设备的安全、可靠和稳定运行,维护用户和设备的安全和利益。

6. 安全管理6.1 开关柜的使用和维护人员应具备相关的操作资格和技术培训,确保他们能正确操作和维护设备。

6.2 在使用过程中,应加强对设备的安全管理,严格执行相关操作规程和安全操作规定,保障人员的人身安全和设备的完好。

6.3 加强设备的安全防护和警示标识,确保人员对设备的危险区域和危险操作有充分的认识和防范。

10KV高压开关柜技术规范样本

10KV高压开关柜技术规范样本

10KV高压开关柜技术规范样本一、适用范围本技术规范适用于10KV高压开关柜的设计、制造、安装、调试和维护等工作。

二、技术要求1.设计要求(1)开关柜的设计应符合相关国家标准和规范要求。

(2)开关柜的电器元件应选择可靠、品质优良的品牌。

(3)开关柜的外部颜色应为工业黄色,并进行喷漆处理。

(4)开关柜的防护等级应达到IP4X或更高级别。

(5)开关柜的运行环境温度应在-10°C至+40°C范围内。

(6)开关柜的接地电阻不应大于4欧姆。

2.制造要求(1)开关柜的金属部件应采用优质钢材制造,厚度不得小于2mm。

(2)开关柜的电器元件应按照设计要求进行布线,并留有足够的余量。

(3)开关柜的连接螺栓应采用优质不锈钢材料制造,紧固力矩应符合要求。

3.安装要求(2)开关柜的安装位置应选择在干燥、通风良好的场所,并远离易燃、易爆物品。

(3)开关柜的安装应倾斜度不大于1°,并采取必要的防震措施。

4.调试要求(1)开关柜的调试应由具有相应资质的专业人员进行。

(2)开关柜的调试过程中,应严格按照相关规范检查和测试各个元件的性能。

(3)开关柜的调试完成后,应进行试运行,确保各项功能正常。

5.维护要求(1)开关柜的日常维护应由专业人员进行,定期检查开关柜的电气连线、接地等情况。

(2)开关柜的维护人员应遵守相关安全操作规程,确保人身安全。

(3)开关柜的维护记录应详实,包括维护日期、内容、维护人员等信息。

三、质量控制1.材料控制(1)开关柜的金属材料应符合相关标准,具有合格的质量证明文件。

(2)开关柜的电器元件应选择有资质的供应商,并检验其质量证明文件。

2.制造控制(1)开关柜的制造过程中,应按照相关规范进行操作,保证制造质量。

(2)开关柜的制造过程中,应进行必要的检验和测试,确保产品性能符合要求。

3.安装控制(1)开关柜的安装过程中,应按照相关规范进行操作,保证安装质量。

(2)开关柜的安装过程中,应进行必要的检查和测试,确保电气连线、接地等符合要求。

高压开关柜技术规范书

高压开关柜技术规范书

高压开关柜技术规范书1. 引言高压开关柜是电力系统中的重要设备,用于控制、保护和监测电力系统中的高压电路。

本文档旨在规范高压开关柜的设计、安装、运行和维护,以确保其安全可靠地运行,并满足相关技术要求和标准。

2. 术语和定义在本文档中,以下术语和定义适用:•高压开关柜:用于控制、保护和监测高压电路的设备。

它包括断路器、隔离开关、电流互感器、电压互感器等组件。

•额定电压:高压开关柜设计的电路额定电压。

单位为千伏(kV)。

•额定电流:高压开关柜设计的电路额定电流。

单位为安培(A)。

•操作机构:用于控制高压开关柜开关状态的装置,包括电动操作机构、手动操作机构等。

•绝缘强度:高压开关柜绝缘结构在设计电压下的耐受能力。

3. 设计要求3.1 高压开关柜的选择•选择合适的高压开关柜,应满足设计要求中的额定电压、额定电流和断路能力等参数。

3.2 开关柜的结构和材料•高压开关柜的结构应具有足够的刚度和强度,以承受额定电流和短路电流等负荷。

•高压开关柜的外壳材料应具有防护性能,耐腐蚀和防止火灾等特性。

3.3 高压开关柜的操作机构•高压开关柜的操作机构应具有稳定可靠的性能,确保顺畅的开关操作。

•操作机构应具有防误操作和防误攸关的功能,以确保人员安全和设备正常运行。

4. 安装与调试4.1 安全要求•在安装高压开关柜时,必须遵守相关安全操作规程和标准,保证安装人员的人身安全。

•在安装完成后,必须进行全面的绝缘和电气测试,以确保高压开关柜的正常运行。

4.2 环境要求•高压开关柜的安装环境应具备足够的通风和散热条件,避免过热和过载等问题。

4.3 调试和保护设置•在安装完成后,必须进行调试和保护设置,以确保高压开关柜的功能和性能正常。

•调试和保护设置应遵循相关技术要求和标准,确保安全可靠。

5. 运行与维护5.1 运行要求•高压开关柜应按照制造商提供的操作手册进行操作,避免误操作和故障发生。

•检查高压开关柜的运行情况,包括工作温度、电压、电流等参数是否正常。

配电工程-高压柜技术规范

配电工程-高压柜技术规范

高压柜技术规范(通用技术规范)1总则本开关柜为SF6绝缘的金属全封闭型开关设备,为进口或合资厂产品,终身密封和免维护。

寿命终了时,SF6气体可回收。

投标开关柜要求其柜型是合资或独资公司产品目录中在册的,并通过相关质量监督部门认可的。

1.1 标准合同设备应适用以下最新版的国家标准:GB311.1 高压输变电设备的绝缘配合GB311.2-311.6 高电压试验技术GB/T763 交流高压电器在长期工作时的发热GB11022 高压开关设备通用技术条件GB3804 3.6kV~40.5kV高压交流负荷开关GB16926 交流高压负荷开关-熔断器组合电器GB1985 交流高压隔离开关和接地开关GB1207 电压互感器GB1208 电流互感器GB11032 交流无间隙金属氧化物避雷器GB/T16927.1 高压试验技术GB7354 局部放电测量DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T791 户内交流充气式开关柜选用导则DL/T5222 导体和电器选择设计技术规定如国标与电力行标有不一致处以标准较高者为准。

1.2 投标书中应提供的资料投标者应在投标书中提供下列技术文件资料:1.2.1 产品(包括开关柜内各主要电气元件)两部鉴定文件1.2.2 技术数据表和有关技术资料,详见附录11.2.3 型式试验报告1.2.4 同类设备的成功供货记录(具有设备简要参数、安装地点名称、投运时间、运行情况的记录)1.2.5 与评标有关的其他技术文件资料1.3 备品备件制造商应提供随设备配备的备品备件。

1.4 技术文件为满足施工图设计需要,中标商在签订合同后必须向买方和设计部门提供下列技术文件资料。

1.4.1 外形尺寸图及有关说明1.4.1.1 图中应标明组装后高压开关柜的外形尺寸,设备的重心位置与总重量、固有频率。

1.4.1.2 高压开关柜底座和基础螺栓的位置和尺寸。

1.4.1.3 运输尺寸、重量和重心。

KYN28A技术规范

KYN28A技术规范

KYN28A-12高压开关柜技术规范书一、总则产品概述:KYN28A-12(KYN9000-12)铠装移开式交流金属封闭开关设备(以下简称高压中置式开关柜),是严格按照国标GB3906-91、DL/T404-97和针对电力系统大量用户关于供电设备应加强绝缘并能抗御内部电弧故障的具体要求而设计制造的,可用于3.6-12KV单母线系统中,作为接受和分配电能并对电路进行控制、保护和监测的户内金属封闭开关设备。

二、KYN28A-12满足的技术条件:2.1满足的工作环境条件1、周围环境温度:最高气温+45℃,最低气温-30℃。

2、年平均温:最高16℃,最低4℃。

3、海拔高度:1600米。

4、相对湿度(25℃):月平均最高相对湿度51%,年平均相对湿度40%。

5、地震基本烈度:VIII度,水平加速度:0.25g,垂直加速度:0.125g。

6、风向、风速平均风速:2.3m/c 最大风速:18m/s7、污秽等级:III级,爬电比距:≧25mm/kV2.2.KYN28A-12高压开关柜满足的技术条件1、额定电压:12KV2、额定频率:50HZ3、额定绝缘水平:1min工频耐压:42KV。

雷电冲击耐压(峰值):75KV。

4、4秒热稳定电流(有效值):25KA、40KA;5、额定动稳定电流:63KA、100KA;6、额定短路开断电流:63KA、100KA;7、额定关合定电流(峰值):63KA、100KA;8、防护等级:外壳为IP4X,断路器室门打开为IP2X。

9、分、合闸机构和辅助回路的额定电压:DC220V。

10、断路器开断短路电流次数不小于50次。

11、操作机构为电动机储能弹簧式12、高压开关柜额定绝缘水平符合下表规定(单位:KV)13、柜内电器设备绝缘爬距:2.5cm/KV14、高压开关柜的结构完全能保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。

15、高压开关柜中各组件及导体连接处,考虑高温期间不会超出标准规定的温度。

6KV高压开关柜技术规范书

6KV高压开关柜技术规范书

6KV⾼压开关柜技术规范书陕西思齐实业公司灰库区域配电室6KV开关柜技术规范书⽬录⼀、技术规范 0⼆、供货范围 (12)三、技术资料交付进度 (14)⼀、技术规范1 总则1.1 本协议适⽤于陕西思齐实业公司灰库区域配电室6kV⾼压开关柜。

它提出了对该设备的技术指标、性能、结构、试验等⽅⾯的技术要求及供货范围。

1.2 卖⽅必须具备GB/T19001(ISO9001)质量体系论证证书。

产品通过两部鉴定,并具备同容量机组三年两台套成功的商业运⾏业绩。

1.3 本协议提出的是最低限度的技术要求,并未对⼀切技术细节作出规定,也未充分引述有关标准和规范条⽂,卖⽅应保证提供符合本协议及有关国家及国际标准、⾏业标准等的优质产品。

1.4 本协议所使⽤的标准如遇与卖⽅所执⾏的标准所⽭盾时,按⽔平较⾼的标准执⾏。

1.5 本协议经买卖双⽅共同签署后,作为订货合同的技术附件,与合同正⽂具有同等法律效⼒。

1.6 本协议未尽事宜,由买卖双⽅协商确定。

2 设计和环境条件2.1设计条件本期⼯程新建6KV配电室⼀座,以6.3kV电压接⼊电源。

2.2 ⼯程主要原始资料2.2.1 ⽓象资料累年⽓象要素统计值如下:2.2.2 耐地震能⼒耐受地震能⼒:按8度设防。

承受三周正弦波,⽔平和垂直加速度同时作⽤,并考虑引出线端部套管连接导线及振荡的影响。

地震动峰值加速度0.215g2.2.3其他使⽤条件主⼚房室内零⽶海拔⾼度397.50m(电⼚⾼程系)累年年平均⽓温13.7℃累年极端最⾼⽓温41.8℃累年极端最低⽓温-20.6℃累年平均⽓压970.3hPa年平均降⽔量553.3最⼤⼀⽇降⽔量110.7mm平均相对湿度70%年平均风速 1.6m/s10m⾼50年⼀遇10min平均最⼤风速23.7本地区基本风压0.35kN/m2全年主导风向NE最⼤积雪深度22cm最⼤冻⼟深度45cm平均雷暴⽇数13.7污秽等级: 3.1cm/kV(系统最⾼电压)2.4 系统中性点接地⽅式为:经电阻接地3 设备规范3.1 设备名称由真空断路器开关柜与F-C回路开关柜组成的混合式⾼压成套配电装置。

35KV高压开关柜技术规范书

35KV高压开关柜技术规范书

35KV高压开关柜技术规范书
一、0.35kV高压开关柜技术规范
1、0.35kV高压开关柜技术规范适用于0.35kV高压开关柜的设计、安装及使用。

2、高压开关柜的型式:本技术规范适用于柜体采用悬挂式或基础支架式的绝缘油浸式或干式(油罐)开关柜,控制柜采用基础支架式的干式柜体。

3、高压开关柜的施工要求:
(1)柜体的安装应符合《高压开关柜及其附属设备安装规程》的要求;
(2)在施工中要做到柜体和附属设备之间的耦合和安装质量可靠;
(3)要检查各接线端子的连接是否可靠,接线端子和接线夹都应接在接线端子上,并且采用正确的接法连接。

(4)每个高压开关柜应设置接地线,接地线应连到接地接点,确保接地良好;
(5)油浸式高压开关柜的安装必须遵循《高压绝缘油浸式开关柜安装规程》的要求;
(6)油罐式高压开关柜的安装必须遵循《高压绝缘油罐式开关柜安装规程》的要求;
(7)高压开关柜在安装完成后,应进行全面的查漏检查,并对防护措施进行试验,以确保正常运行。

4、高压开关柜的运行要求:
(1)严格遵守《高压开关柜及其附属设备的使用要求》的规定;(2)严格按高压开关柜操作规程进。

35KV高压开关柜技术规范书

35KV高压开关柜技术规范书

35KV高压开关柜技术规范书
一、总则
1.1本技术规范的任务是规定35KV(35千伏)高压开关柜的结构和技术要求,确保其质量、可靠性和使用性能。

二、基本要求
2.1产品结构
(1)35KV高压开关柜采用双层柜体结构,由外壳、开关柜底板和底支架组成。

(2)外壳材质为热浸镀锌钢板制成,具有良好的阻燃性能。

(3)底板采用热浸镀锌钢板制成,可以设置旁路开关,支持装置安装。

2.2功能性能
(1)35KV高压开关柜具有高可靠性、安全性和可靠性,可以用于普通环境。

(2)根据客户需要,可配置热继电器、电压保护装置或其它控制装置。

(3)高压开关柜具有高侧和低侧两个节点,用于连接电力系统。

当高压开关柜打开时,可以切断高压系统的电源。

2.3使用性能
三、技术参数
3.1电气性能
(1)额定电压:35KV (2)额定频率:50HZ。

10KV高压开关柜技术规范样本

10KV高压开关柜技术规范样本

一.10KV 高压开关柜技术标准1.总规定1.1本标准提出了对设备本体及其附属设备技术规定。

重要涉及设备使用条件、重要技术参数、构造、性能、试验及所需技术资料等方面内容。

1.2本标准提出是最低限度技术规定,并未对一切技术细节做出规定,也未充分引述关于原则条文,供货方应按关于原则供给符合国标、行标和本标准书优质产品。

1.3本标准所使用原则及规定条款如遇到与供货方所执行原则不全都时,按较高原则执行。

1.4本标准中涉及关于商务方面内容,如与《商务某些》有冲突时,以《商务某些》为准。

1.5供货范畴及数量〔详见设计附图〕10kV 中置式高压开关柜KYN28A-12 22 台〔10kV 配电室内放置〕母线槽约12 米,1000A 10kV 固定式开关柜GG-1A(F) 8 台〔靠墙放置〕2.应遵循原则2.1 设备制造应满足如下合同和原则,但并不但限于此:(1) GB1984 《沟通高压断路器》(2)GB311.1《高电压输变电设备绝缘协作》(3)GB311.2-6《高电压试验技术》(4)GB763《沟通高压电器在长期工作时发热》(5)GB1408《固体绝缘材料工频电气强度试验方法》(6)GB2706《沟通高压电器动、热稳定试验方法》(7)GB3309《高压开关设备常温下机械试验》(8)GB7354《局部放电测量》(9)GB11022《高压开关柜通用技术规定》(10)SD/T318《高压开关柜闭锁装置技术规定》(11)DL402《沟通高压断路器订货技术规定》(12)SD132《沟通高压断路器技术规定》(13)GB3906《3~35kV 沟通金属封闭开关设备》(14)DL404《户内沟通高压开关柜订货技术规定》(15)DL403《10-35KV 户内高压真空断路器订货技术规定》(16)DL539《户内沟通高压开关柜和元件凝露及污秽试验技术规定》(17)DL/T593《高压开关柜设备共用订货技术规定》(18)GB311《高压输变电设备绝缘协作与高电压试验技术》3.使用环境条件3.1户外/户内:户内3.2最高环境温度:+40℃3.3最低环境温度:-30℃3.4 海拔高度:≤1000m3.5环境湿度:月平均相对湿度≤90%,日平均相对湿度不≤95%3.6地震烈度:7 度3.7设备抗震强度:3.7.1水平加速度:0.2g3.7.2垂直加速度:0.1g3.7.3设备应能承受在施加正弦、共振、拍波试验方法,激振5 次,每次 5 个周波,间隔2s 于支持构造最低某些时所发生动态地震应力,同步要考虑引线拉力影响,此时安全系数应不不大于1.67。

40.5kV高压开关柜通用技术规范

40.5kV高压开关柜通用技术规范

40.5KV高压开关柜通用技术规范本规范对应的专用技术规范目录12kV、24kV、40.5kV高压开关柜采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范,技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分,项目单位应填写专用部分项目单位技术差异表并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:1)改动通用部分条款及专用部分固化的参数。

2)项目单位要求值超出标准技术参数值。

3)需要修正污秽、温度、海拔等条件。

经标书审查会同意后,对专用部分的修改形成“项目单位技术差异表”,放入专用部分中,随招标文件同时发出并视为有效,否则将视为无差异。

4. 对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式,不得随意更改。

6. 投标人逐项响应技术规范专用部分中“标准技术参数表”、“项目需求部分”和“投标人响应部分”相应内容。

填写投标人响应部分,应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时,如有偏差除填写投标人技术偏差表外,必要时应提供相应试验报告。

目次12kV、24kV、40.5kV高压开关柜采购标准技术规范使用说明 (511)1 总则 (513)1.1 一般规定 (513)1.2 投标人应提供的资格文件 (513)1.3 适用范围 (513)1.4 对设计图纸、说明书和试验报告的要求 (514)1.5 标准和规范 (516)1.6 投标人必须提交的技术参数和信息 (517)1.7 备品备件 (517)1.8 专用工具与仪器仪表 (517)1.9 安装、调试、性能试验、试运行和验收 (517)2 结构要求 (517)2.1 开关柜技术参数 (517)2.2 通用要求 (517)2.3 断路器 (520)2.4 隔离开关(若有) (521)2.5 接地开关 (521)2.6 电流互感器 (521)2.7 电压互感器 (521)2.8 避雷器 (521)2.9 站用变压器 (521)2.10 母线 (521)3 试验 (521)3.1 型式试验 (522)3.2 出厂试验 (522)3.3 现场交接试验 (522)4 技术服务、工厂检验和监造 (523)4.1 技术服务 (523)4.2 工厂检验和监造 (523)5 一次、二次及土建接口要求 (523)5.1 40.5kV开关柜要求 (523)5.2 24kV开关柜 (530)5.3 12kV开关柜 (540)6 外观要求 (550)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。

(2024年)10KV高压开关柜技术规范书课件

(2024年)10KV高压开关柜技术规范书课件

满足设计文件和用户合同规定的要求。
03
18
验收标准与程序
• 通过全部出厂试验和现场交接试验,并提供完整的试验报告 和记录。
2024/3/26
19
验收标准与程序
成立验收小组
由用户、设计单位、施工单位和监理单 位等相关人员组成验收小组。
VS
制定验收计划
明确验收时间、地点、参加人员和验收内 容等。
2024/3/26
减少设备运行过程中的噪声、振动和 电磁辐射等污染。
2024/3/26
限制使用对环境有害的材料和工艺。
34
环境保护要求和治理措施
确保废弃设备的合理处置,防 止对环境造成污染。
2024/3/26
为降低高压开关柜对环境的 影响,可以采取以下治理措

采用环保材料和工艺,降低设 备本身的环境负荷。
35
环境保护要求和治理措施
9
03
设计选型与安装调试
2024/3/26
10
设计选型原则及注意事项
2024/3/26
安全性
确保开关柜在正常运行及异常情况下 均能保证人员和设备安全。
可靠性
选择经过实践验证的优质元器件和成 熟的柜体结构,确保开关柜长期稳定 运行。
11
设计选型原则及注意事项
• 经济性:在满足安全和可靠性的前提下,尽量降低开关柜 的制造成本和运行维护费用。
5
02
10KV高压开关柜基本 概念
2024/3/26
6
定义与分类
定义
10KV高压开关柜是一种用于接收和 分配10KV电网电能,并对电路实行 控制、保护、监测的成套配电装置。
分类
根据断路器安装方式,可分为固定式 和移开式(手车式);根据柜体结构 ,可分为金属封闭铠装式、金属封闭 间隔式和金属封闭箱式。

10kV中置式高压开关柜技术规范

10kV中置式高压开关柜技术规范

12kV金属铠装中置手车式高压开关柜技术规范书工程项目:广西电网公司年月目录1.总则2.使用环境条件3.技术参数和要求4.试验5.供货范围6.卖方在投标时应提供的资料和技术参数7.技术资料和图纸交付进度8.包装、运输和储存9.技术服务与设计联络1 总则1.1本设备技术规范书适用于12kV金属铠装中置手车式高压开关柜,它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议,则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议,不管是多么微小,都应在投标书中以“对规范书的意见和与规范书的差异(表)”为标题的专门章节加以详细描述。

本规范书的条款,除了用“宜”字表述的条款外,一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异(表)”经需、供双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

GB156—2003 标准电压GB311.1—1997 高压输变电设备的绝缘配合GB1408.1-2006 绝缘材料电气强度试验方法第1部分:工频下试验GB3309—1989 高压开关设备常温下的机械试验GB2900.1-1992 电工名词术语基本名词术语GB3804—2004 3~63kV交流高压负荷开关GB7354—2003 局部放电测量GB/T11022—1999 高压开关设备和控制设备标准的共用技术条件GB14808—2001 交流高压接触器GB16926-1997 交流高压负荷开关—熔断器组合电器GB3906-2006 3.6~40.5kV交流金属封闭开关设备和控制设备GB 50150-2006 电气装置安装工程电气设备交接试验标准SD/T318—1989 高压开关柜闭锁装置技术条件DL/T402—2007 交流高压断路器订货技术条件DL/T486—2000 交流高压隔离开关和接地开关订货技术条件DL/T593—2006 高压开关设备和控制设备标准的的共用技术要求DL/T404—2007 3.6kV~40.5kV交流金属封闭开关设备和控制设备GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件DL/T727—2000 互感器运行检修导则JB/T5356—2002 电流互感器试验导则JJG 313-1994 测量用电流互感器检定规程GB 1207-1997 电压互感器DL/T 726-2000 电力用电压互感器订货技术条件JJG314—1994 测量用电压互感器检定规程GB 11032-2000 交流无间隙金属氧化物避雷器DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线路用复合外套金属氧化物避雷器GB 1094.11—2007 电力变压器第11部分:干式变压器GB/T10228-1997 干式电力变压器技术参数和要求GB/T17211-1998 干式变压器负载导则DL/T538-2006 高压带电显示装置DL/T 1059-2007 电力设备母线用热缩管GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆-防护涂料体系对钢结构的防腐蚀保护Q/CSG11622-2008 计量用电流互感器订货及验收技术条件(试行)(南方电网公司企业标准)Q/CSG11623-2008 计量用电压互感器订货及验收技术条件(试行)(南方电网公司企业标准)Q/GXD 126.01-2009 电力设备交接和预防性试验规程(广西电网公司企业标准)Q/GXD 116.01-2005 电能计量装置技术标准(广西电网公司企业标准)上述标准所包含的条文,通过在本技术规范中引用而构成为本技术规范的条文。

高低压开关柜 技术标准

高低压开关柜 技术标准

高低压开关柜技术标准一、引言高低压开关柜作为电力系统中重要的电气设备,其质量和性能直接关系到电力系统的安全和稳定运行。

为了规范高低压开关柜的制造与应用,保障电力系统的安全可靠运行,特制定此技术标准。

二、适用范围本标准适用于交流50Hz,额定电压380V及以上的高低压开关设备的制造与应用。

三、术语和定义1. 高低压开关柜:指在配电系统中对电路进行控制和保护的设备,包括高压开关柜和低压开关柜。

2. 高压开关柜:指额定工作电压在1000V及以上,用来控制电力系统及其支路的开关设备。

3. 低压开关柜:指额定工作电压在1000V以下,用来控制、保护电路的开关设备。

四、技术要求1. 设计与制造:(1)高低压开关柜应符合国家相关标准的要求,设计应合理,结构牢固,外观整洁。

(2)所有电气元件应采用优质材料制造,确保性能可靠、寿命长。

(3)高压开关柜应具有完善的过载、短路保护功能,并能实现远程控制。

(4)低压开关柜应具有过载、短路、欠压等多重保护功能,同时应考虑设备散热和防尘等问题。

2. 安全性:(1)高低压开关柜应具有良好的绝缘性能,防止漏电、电击等事故发生。

(2)应配备合适的安全警示标识,并在操作面板上设有相应的指示灯和操作按钮,便于操作及故障诊断。

(3)应具备防火、防爆、防腐蚀等功能,确保设备在各种环境下的安全运行。

3. 环境适应性:(1)高低压开关柜应适应不同的环境温度、湿度、高海拔等条件,确保其在各种恶劣条件下的正常运行。

(2)应具备抗震、抗振等能力,确保在地震等自然灾害发生时设备不受影响。

4. 性能测试:(1)高低压开关柜在制造完成后应进行全面的性能测试,确保各项指标符合设计要求。

(2)测试包括静态特性测试、动态特性测试、环境适应性测试等。

五、检验与接收1. 出厂检验:(1)出厂前应进行全面的检验,包括外观检查、功能测试、绝缘强度测试等。

(2)检验合格的设备方可出厂,并附上检验合格证明。

2. 现场接收:(1)设备到达现场后,应进行现场验收,验证设备的安装、连接和运行状态是否符合要求。

10kV-中压开关柜技术规范

10kV-中压开关柜技术规范

10kV 高压开关柜技术规范***********有限公司2014年6月1.总则本设施技术规范适用于220kV**** 变电所增加2#主变工程10kV 高压开关柜,它提出了高压开关柜及隶属设施的基本功能设计、结构、性能、安装和试验等方面的技术要求。

本规范提出的是最低限度的技术要求,并未对所有技术细节作出规定,也未充分引述标准和规范,供方应供给吻合本规范和现行国家标准、电力标准的优异产品。

其中包括以下标准:GB11022《高压开关柜设施通用技术条件》GB311《高压输变电设施的绝缘配合》GB1985《交流高压隔走开关和接地开关》DL/T402-1999《交流高压断路器订货技术条件》DL/T593-1996《高压开关设施的共用订货技术导则》DL/T404-1997《户内交流高压开关柜订货技术条件》DL/T403-2000《高压真空断路器订货技术条件》GB3906-91《3~35kV交流金属关闭开关设施》若是供方没有以书面形式对本规范提出异议,则意味着供方供给的设施完满吻合本规范的要求。

本规范所使用的标准如遇与供方所执行的标准不一致时,应按较高标准执行。

要求供方对高压配电柜有图纸深入设计能力,供给正确的二次接线图,由于本期为二期扩建工程,需与现场开关柜配合。

产品必定是国家经贸委介绍或农网改造设施名册目录内产品。

应获得ISO9000 资格认证书或具备等同的质量资格认证书和供给该设施有效的型式试验报告或判断证书,这些设施已在与规定的相等或更严格的工作条件下成功地运行了较长一些的时间(最少一年以上)。

供方供给的元器件、设施必定是合同后的、新的、技术先进、质量可靠的、并有成功运行经验的产品和有优异的运行业绩。

签署合同后,需方有权提出因标准和规程发生变化而产生的补充要求,详细项目及本规范未尽事宜,由供需双方协商确定。

2。

环境条件海拔高度: 1000 米户内环境温度:-5 o C~+45o C户内相对湿度:95%地震烈度: 7 度安装地址:室内3。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一部分:高压柜的技术规范KYN28A-12高压开关柜1概述1.1开关柜内配置高性能真空断路器,成套设备可满足电网对高压开关柜要求,并适合“五防”和全工况、全封闭、全绝缘条件。

2环境条件KYN28A-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境,并满足其特殊要求。

条件与措施如下:气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m最高温度(ºC) +40最低温度(ºC) -15 配自动控制加热器最大相对湿度月平均(+25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所3技术参数3.1开关柜参数3.1.1额定电压:10kV3.1.2运行最高电压:12kV3.1.3工频耐压:42kV/min3.1.4雷电冲击电压:75kV3.1.5频率:50HZ3.1.6主母线额定电流:1250A3.1.7短时耐受电流:31.5kA/4S3.1.8额定动力稳定电流:80kA3.1.9防护等级:IP4X;断路器门打开IP2X3.2VS1-12真空断路器技术参数3.2.1额定电压:10kV3.2.2运行最高电压:12kV3.2.3频率:50HZ3.2.4额定电流:630A、1250A3.2.5额定短路开断电流:25、31.5kA3.2.6额定动力稳定电流:80kA3.2.7四秒热稳定电流(有效值):31.5kA3.2.8合闸时间:≤67ms3.2.9分闸时间:≤45ms3.2.10燃弧时间:≤15ms3.2.11电寿命:额定电流下允许开断2万次,额定短路开断电流下允许开断50次3.2.12机械寿命:3万次3.2.13保证运行寿命:大于30年3.2.14真空度:10-7托,终至真空度过10-4托3.2.15操作机构形式:弹簧储能式3.2.16操作电源:储能电机DC220V;分、合闸控制:DC 220V3.2.17消耗功率:140W3.2.18分、合闸功率:250W3.2.19高压真空断路器采用宁波耐吉科技有限公司品牌3.3电流互感器3.3.1型号:LZZQB8-10A3.3.2型式:串接式或母线式、浇注绝缘3.3.3额定电压:10kV3.3.4准确等级:0.5(测量)≥10VA;5P20(保护)≥10VA3.3.5局部放电:< 10PC3.4电压互感器3.4.1型号:JDZ8-10A3.4.2型式:三相式、固体绝缘浇注3.4.3额定电压:10/√3,0.1/√3,0.1/33.4.4额定容量:0.5级50VA(测量)3.4.5局部放电:< 10PC3.5高压熔断器3.5.1型号:XRNP-103.5.2额定电压:10kV3.5.3熔芯额定电流:0.5A3.6接地开关3.6.1型号:JN15-103.6.2关合电流(峰值):80kA3.7综合继电保护3.7.1按图纸制作,采用国电南思NS系列产品。

3.7.2采用微机保护及交直流控制。

4、开关柜的设计报告4.1柜体KYN28-12型开关柜为金属铠装移开式。

柜体的外壳与各功能小室的隔板均采用敷铝锌板和重复折边工艺,具有很强的抗腐蚀与抗氧化性能,并具有比同等钢板高的机械强度。

柜体无任何焊接点,柜体由螺栓连接组成,为全组装结构。

柜体的安装维护可在正面进行,也可在背面进行,开关柜不仅可安装成面对面或背对背双排排列,而且可靠墙安装,节省占地面积。

整个柜体由接地的金属隔板分隔成四个功能小室,即:母线室、继电器室、断路器手车室和电缆室,各功能单元设有独立的压力释放通道和释放门。

断路器手车室内安装有特定的导轨,可轻巧地推进或抽出断路器手车。

手车室内设计有带自动锁扣和开启的电气型金属帘板,可满足手车断路器与母排侧和电缆侧之间同时自动隔离的要求。

手车室内有隔离位置、试验位置及工作位置,每一位置均设有定位装置。

各功能单元均装有门,门上装有锁和铰链。

加工和装配后的柜体整齐、牢固而美观。

柜体可按工程的实际需要设计为电缆或母线“上进上出”和“下进下出”的接线方式。

开关柜外壳封闭后可达到防护等级IP4X。

4.2表面处理钢构件与钢封板采用敷铝锌钢板,表面喷涂抗电弧烧蚀漆层。

门和封板采用环氧树脂粉末喷涂,采取上述处理方法和材料使开关柜外壳具备很强的防腐蚀能力。

4.3手车断路器手车根据用途可分为断路器手车、电压互感器手车、隔离手车、计量手车等等。

各类手车高度与深度尺寸统一,相同规格的手车可互换,手车在柜内采用丝杆推进机构移动。

断路器为真空型,断路器手车中置式,设计符合IEC56,DL402,DL403。

型式和额定容量值相同的断路器完全可互换使用,断路器手车与开关柜配合有防误操作机械装置。

当断路器闭合时,手车不能推进或拉出,只有当手车在工作或试验位置时,断路器才能合闸。

动触头为梅花触指,表面镀银,动静触头接触良好,主回路接触电阻小,温升低。

操作机构为电机储能弹簧操作机构。

断路器工作次数可从面板上计数器显示。

断路器安装有显示器和控制器,各项具体如下:·开断及闭合状态的机械显示(红,绿翻牌);·储能电动机储能显示;·手动弹簧释放;·手动弹簧储能;·就地分、合闸;·远方分、合闸;·手动合闸手柄;·备用辅助触点。

手车可在开关柜门关闭时操作,通过视察窗可看到手车所处的位置及断路器分、合指示和储能释能状况的指示。

通过后门视察窗可观察电缆室内情况。

隔离插头符合SD201规定。

4.4电缆室部分电缆室内有充裕的空间,可安装电流互感器、接地开关、避雷器。

施工人员能从正面或者后面进入开关柜安装电缆,配有电缆夹紧装置等,电缆连接导体可同时并接1~6根单芯电缆,电缆头距地平面≥700mm,安装后满足电气安全距离对地≥125mm,电缆室底部配备了开缝可卸的不锈钢封板与电缆沟隔离,确保现场施工的方便。

此外,可在手车室和电缆室内安装加热器防止凝露出的产生。

4.5母线室部分相邻柜体母线室之间采用金属隔板和绝缘套管隔离,能有效防止事故蔓延,主母线穿越套管,且通过套管固定、支撑;分支母线通过螺栓连接于主母线和静触头盒,母线搭接处以绝缘罩覆盖。

主母线及分母线采用绝缘母线。

开关柜的下联络母线一般都可以做到向左或向右联络,或同时左右联络。

4.6继电器室继电器室可安装各类继电器、仪表、信号指示灯(断路器分合闸状态)、操作开关等元器件,在继电器室侧板上留有小母线穿越孔以便施工。

室内可配置先进的继保装置,可实现电力系统综合自动化。

继电器室顶端设有小母线室,可敷设13路控制小母线。

继电器室面板装有检测一次回路运行的带电显示装置,为三相手动监视式。

显示器指示灯亮,则表示母线或馈线侧带电,同时也能作为相序检测。

另外,继电器室面板装有手车位置指示器、断路器状态指示器及接地开关状态指示器。

4.7柜内母排和辅助导线4.7.1母排设计符合IEC694标准,柜内所有母排为铜材,外加热缩套管加强绝缘措施,均进行镀层处理,符合高压开关柜的操作额定电压、电流值,并能承受在短路电流条件下力的冲击。

母排材料选择时按IEC431标准;母排出厂前已预先钻孔;母排安装方便,灵活且十分牢固。

主母线搭接及其紧固件的选用符合GBJ149-90中第2.2.1~2.2.9;母排的相色、排列顺序符合IEC298标准;开关柜接地母排规格为5×40平方毫米,出厂前预先钻孔。

能承受柜体3S额定短路电流而不超过规定温度。

合闸、控制、信号小母线布置在每台高压开关柜上部独立的小室内,且以母联柜为界,小母线能分段贯通。

4.7.2辅助导线导线截面规格:电流回路为≥2.5平方毫米;控制回路为≥1.5平方毫米。

材料:多股铜芯塑料导线;二次回路电线承受工频耐压(1min,有效值):2000V;连接方式:端子排固定;端子排数量满足线路要求,预留25%备用,备有连接片。

端子排组与继电器同位于继电器室,便于接线。

5、安全与维护开关柜在设计中采取措施,保证运行人员和设备自身安全,并使用户维护方便。

5.1安全操作为了保证开关柜和手车正确操作的程序性,开关柜设置有可靠的机械、电气联锁机构,符合“五防”功能的要求。

另外,手车在工作位置,二次插头被锁定不能拔除。

所有开关柜均采用铜的接排并联成一体。

断路器可以与手车分离,开断时母排和馈电回路之间保证隔离。

为了防止操作人员接近带电的固定触头,固设置了安全防护板,该防护板能掩盖母排及馈电侧的三相固定触点,锁扣装置勇将防护板闭锁。

由于用金属隔板将手车封闭,即使断路器室门打开,其间隙仍可达到IP20的防护等级。

试验、运行操作均只能在闭门时进行。

5.2运行人员的安全KYN28A-12型开关柜面板关闭时也能进行所有设备的操作。

开关柜柜体及所有金属隔板接地,柜内设置接地导体,接地连续性好。

外壳的防护等级达IP4X,可有效防止人体和外界固体接近带电部分和触及运动部分,保护人身安全和设备可靠运行。

压力释放通道和压力释放门,可避免高压气体危及人身安全和防止事故扩大。

5.3维护如下特征使用户对设备少维护:·灭弧室为陶瓷外壳;·电弧电量低,动、静触头磨损度小;·弹簧操作机构仅需少量维护;·采用标准元器件,而且备有现货,满足用户需要。

6、适中国电力标准的要求在IEC标准基础上,本产品采取其它措施进一步满足电力部门的标准:·柜内带电部分相对相、相对地的空气间隙均不小于125mm;·复合绝缘空气距离不小于30mm;·绝缘子爬电距离大于230mm;·二次回路的带电体间或带电体与金属骨架间的电气间隙不小于4mm,爬电距不小于6mm (包括元件本身内部的距离);·1min工频耐压42kV,雷电冲击耐压75Kv。
