斯沃数控机床调试与维修仿真软件说明书
斯沃 数控仿真软件 操作和编程说明书
南京斯沃斯沃数控仿真软件广州数控仿真软件操作和编程说明书南京斯沃软件技术有限公司2006/07版本前言南京斯沃软件技术有限公司是一支专业从事可视化软件开发的队伍。
主要提供CAD/CAM、数控仿真、UG关键技术的示范、推广和应用。
面向企业的新产品开发和创新设计，提供贴近用户个性化需求的产品整体设计、技术咨询、二次开发服务。
根据客户要求 进行专业CAD\CAM的软件开发，以及数控系统、面板仿真的开发，提供基于UG软件的二次开发服务，指导客户利用UG软件建立企业标准化的设计流程，缩短新产品研发周期，降低改型设计开发成本，提高产品设计质量。
南京斯沃软件技术有限公司开发的，发那科(FANUC)、西门子(SINUMERIK)、三菱(MITSUBISHI)、广州数控(GSK)、华中世纪星(HNC)、北京凯恩帝(KND)、大连大森(DASEN)、南京华兴(WA) 数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
南京斯沃软件技术有限公司2006年7月目 录第一章 斯沃数控仿真软件概述 (1)1.1 斯沃数控仿真软件简介 (1)1.2 斯沃数控仿真软件的功能 (1)1.2.1 控制器 (1)1.2.2功能介绍 (3)第二章 斯沃数控仿真软件操作 (5)2.1 软件启动界面 (5)2.1.1 试用版启动界面 (5)2.1.2网络版启动界面 (6)2.1.3单机版启动界面 (8)2.2 工具条和菜单的配置 (8)2.3 文件管理菜单 (10)2.3.1机床参数 (11)2.3.2刀具管理 (13)2.3.3工件参数及附件 (16)2.3.4快速模拟加工 (20)2.3.5工件测量 (21)2.3.6录制参数设置 (21)2.3.7警告信息 (22)第三章GSK980T操作 (26)3.1 GSK980T机床面板操作 (26)3.2 GSK980T数控系统操作 (28)3.2.1 按键介绍 (29)3.2.2 手动操作虚拟数控车床 (31)第四章GSK980T车床编程 (47)4.1坐标系统 (47)4.2G代码命令 (49)4.2.1G代码组及含义 (49)4.2.2 G代码解释 (50)4.3辅助功能（M功能） (65)4.4例题 (66)第五章 GSK900M 操作 (70)5.1 GSK900M 机床面板操作 (70)5.2 GSK900M数控系统操作 (73)5.2.1按键介绍 (73)5.2.2手动操作虚拟数控机床 (75)第六章GSK900M车床编程 (84)6.1坐标系统 (84)6.2 G代码命令 (86)6.1.1 代码组及其含义 (86)6.2.2 G代码解释 (88)6.3 辅助功能（M功能） (102)第七章 GSK928TC操作 (107)7.1 GSK928TC 机床面板操作 (107)7.2 GSK928TC数控系统操作 (109)7.2.1 按键介绍 (109)7.2.2手动操作虚拟数控车床 (113)第八章GSK928TC车床编程 (126)8.1坐标系统 (126)8.2 G代码命令 (128)8.2.1代码组及其含义 (128)8.2.2代码解释 (129)8.3辅助功能（M功能） (155)第一章 斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
斯沃数控机床调试与维修仿真软件说明书
共享知识分享快乐南京斯沃斯沃数控机床调试与维修仿真软件说明书南京斯沃软件技术有限公司2009/07版本前言南京斯沃软件技术有限公司是一支专业从事可视化软件开发的队伍。
主要提供CAD/CAM、数控仿真的推广和应用。
面向企业的新产品开发和创新设计，提供贴近用户个性化需求的产品整体设计、技术咨询。
根据客户要求进行专业CAD/CAM的软件开发，以及数控系统、面板仿真的开发，缩短新产品研发周期，降低改型设计开发成本，提高产品设计质量。
随着数控机床的广泛使用，数控机床维修技术人才的需求已迫在眉睫，庞大的市场需求与掌握专业技能人才的奇缺使得数控维修工程师更是“一将难求”。
南京斯沃软件技术有限公司为配合学校培养该专业人才，开发出数控机床调试与维修仿真软件(以下简称维修仿真软件)。
该软件是以数控机床电气及多年从事数控维修教学教授、专家的教学经验，利用计算机三维虚拟现实技术、将数控机床结构、电气元器件布局调试以及故障排查过程等通过微机活灵活现地显示出来。
数控维修软件适合本科、高职、高专、技校等不同层次人才培养的需求，适用于数控技术、机电一体化、数控设备与维修、自动控制、工业自动化等相关专业，是国内第一款专业化程度非常高的维修仿真软件。
斯沃维修仿真软件直观、安全、易学易用、上手快、经济性好。
通过本软件可以学到数控机床的电气安装、数控系统参数调试、交流伺服参数调试、变频器参数调试、数控机床故障诊断与维修技术以及PLC编程等专业技术。
同时本软件可以丰富教师的教学手段、提高学生的学习兴趣，增强学生的实际动手能力，无疑是投资少、见效快的必选软件。
南京斯沃软件技术有限公司2009年7月目录第一章维修仿真软件介绍 (5)1.1功能介绍： (5)1.2软件安装及主要界面： (6)1.3软件基本操作： (10)1.3.1各个模块界面介绍 (10)1.3.2文件操作 (10)1.3.3加载标准模板 (11)1.3.4视图操作 (12)1.3.5选择元器件、端子连线与拾取操作 (13)1.3.6元器件、连线的删除 (14)1.3.7元器件、连线的布局 (14)1.3.8故障设置 (14)1.3.9故障模板文件处理 (15)1.3.10三种模式 (15)1.3.11其他 (18)第二章斯沃数控服务器 (21)2.1试用版启动界面 (21)2.2网络版启动界面 (21)第三章主要电气元件介绍 (27)3.1电力拖动电气库 (27)3.2西门子802C铣床电气库 (28)3.3 FANUC 0iMate MC电气库 (29)第四章各模块电气实验 (30)4.1电力拖动实验 (30)4.2西门子802C铣床实验 (33)4.3 FANUC 0iMate MC实验 (37)第五章机械结构 (44)第六章故障设置与排查举例 (46)6.1系统轴参数故障 (46)第一章维修仿真软件介绍1.1功能介绍：随着数控机床的广泛使用，随之而来的数控机床生产厂家和数控机床使用厂家对数控机床电气、电气安装、故障诊断和维修的技术人才的需求以迫在眉睫。
斯沃数控仿真对刀说明
→
如图 1→输入 z0→
→T01 刀 Z 轴对刀完毕。 测量直径（假设测量得直径φ →输入测量的直径 X96.17→
③ 试切外圆→X 方向不动，沿 Z 方向退出→工具条中 96.17）→ 进入参数输入界面，按 →
→T01 刀（外圆刀）X 方向对刀完毕。 2、T02 刀（割刀）对刀 ① 换 T02 刀（割刀）→碰工件端面→Z 方向不动，沿 X 方向退出→ → →光标移到 2 号刀补→输入 z0→ 进入参数 →T02 刀 Z 轴
测量直径（假设测量得直径φ →出现图 2， 按 →
出现图 4，输入 96.17→
→T1 刀（外圆刀）X 方向对刀完毕。
9
操作编程手册
SIEMENS 802S/c 对刀
2、T2（割刀）对刀 模式→ ，出现图 5：
图5 输入 “M6 T02” →按
图6 即可换成 T2 刀→碰工件端面→Z 方向不动， 沿 X 方向退出→ → →出现图 6
1
进入参
操作编程手册
FANUC 0i 对刀
数输入界面，按 轴对刀完毕。 ②
→
→光标移到 3 号刀补→输入 z0→
→T03 刀 Z
试切外圆→X 方向不动，沿 Z 方向退出→工具条中 进入参数输入界面，按 →
测量直径（假设测量得直径 →光标移到 3 号刀补→输入测
φ94.67）→
量的直径 X94.67→
图2
② 按
→
如图 2→输入 z0→
→
→T01 刀 Z 轴对刀完毕。 测量直径（假设测量得直径φ
③ 试切外圆→X 方向不动，沿 Z 方向退出→工具条中
96.17）→
进入参数输入界面，按
→
→输入测量的直径 X96.17→
斯沃仿真软件操作步骤

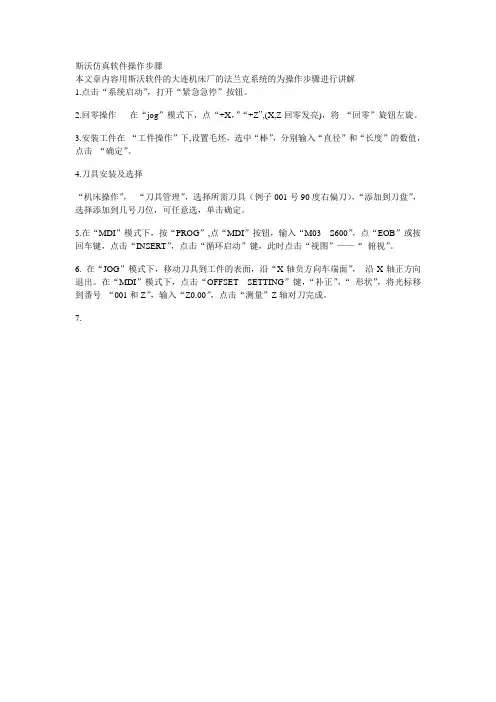

斯沃仿真软件操作步骤
本文章内容用斯沃软件的大连机床厂的法兰克系统的为操作步骤进行讲解
1.点击“系统启动”，打开“紧急急停”按钮。
2.回零操作在“jog”模式下，点“+X，”“+Z”,(X,Z回零发亮)，将“回零”旋钮左旋。
3.安装工件在“工件操作”下,设置毛坯，选中“棒”，分别输入“直径”和“长度”的数值，点击“确定”。
4.刀具安装及选择
“机床操作”，“刀具管理”，选择所需刀具（例子001号90度右偏刀），“添加到刀盘”，选择添加到几号刀位，可任意选，单击确定。
5.在“MDI”模式下，按“PROG”,点“MDI”按钮，输入“M03 S600”，点“EOB”或按回车键，点击“INSERT”，点击“循环启动”键，此时点击“视图”——“俯视”。
6. 在“JOG”模式下，移动刀具到工件的表面，沿“X轴负方向车端面”，沿X轴正方向退出。
在“MDI”模式下，点击“OFFSET SETTING”键，“补正”，“形状”，将光标移到番号“001和Z”，输入“Z0.00”，点击“测量”Z轴对刀完成。
7.。
斯沃数控仿真软件(内部教学资料
第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
斯沃数控仿真软件包括八大类，28个系统，62个控制面板。
具有FANUC、SIEMENS(SINUMERIK)、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN、南京华兴WA编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息。
1.2 斯沃数控仿真软件的功能★国内第一款自动免费下载更新的数控仿真软件★真实感的三维数控机床和操作面板★动态旋转、缩放、移动、全屏显示等功能的实时交互操作方式★支持ISO-1056准备功能码（G代码）、辅助功能码（M代码）及其它指令代码★支持各系统自定义代码以及固定循环★直接调入UG、PRO-E、Mastercam等CAD/CAM后置处理文件模拟加工★Windows系统的宏录制和回放★AVI文件的录制和回放★工件选放、装夹★换刀机械手、四方刀架、八方刀架★基准对刀、手动对刀★零件切削，带加工冷却液、加工声效、铁屑等★寻边器、塞尺、千分尺、卡尺等工具★采用数据库管理的刀具和性能参数库★内含多种不同类型的刀具★支持用户自定义刀具功能★加工后的模型的三维测量功能★基于刀具切削参数零件光洁度的测量第二章斯沃数控仿真软件操作2.1 软件启动界面2.1.1 试用版启动界面图2.1-1（1）在左边文件框里选择试用版;（2）在右边的窗口处点击选择所要使用的数控系统（3）如果需要超级使用可以选择（4）选择系统完成之后,点击Try It 进入系统界面2.1.2网络版启动界面图2.1-2（1）在左边文件框内选择网络版（2）在右边的第一个条框内选择所要使用的系统名称（3）在User里选择用户名,输入密码（4）在Remember Me 和Remember My Password 中进行选择（5）输入服务器的IP地址（6）点击Sign in 进入系统界面（7）启动SSCNCSRV.exe,进入SERVER主界面，如下图：图2.1-3（8）单击工具栏中的“用户状态”图标，将会显示所有用户的状态，如下图图2.1-4（9）在用户状态列表中选择一个用户,然后点击工具栏上的"设置教师机"图标将其设为教师机（10）单击"用户管理"图标,弹出"用户管理"对话框,如下图:在这个对话框中添加用户名和姓名，以及该用户的权限。
斯沃数控仿真软件铣床教程
Tap文件的处理，在T1M06后面加上G54，再查找替换第二个M，把后面的1改为2，如果有n把不同的刀具，就改n个，然后再查找H，同样改为01,02…（注意，如果H后面的不改也可以，那么默认的都是01，那就要设置刀具是每把刀具的长度都要设置成一样，Z 方向的对刀补偿值也只用一个就可以，这个不明白的后面对刀时会提到）1开机，打开红色按钮2坐标回参考点，注意模式，各点一下+x+y+z，让坐标系都回到03设置毛胚和装夹4设置刀具，机床操作-刀具管理（例如要添加的是直径10的端铣刀，双击刀具修改半径和刀长，确定，再点击添加到1号刀位）同样的道理再添加一把球头刀到2号刀位5装刀输入m06t01再依次点击以下按钮最终效果6导入程序选择所有文件，找到tap文件导入，输文件名要以字母o开头再加三个数字，完成程序读入7对刀（方法1）对刀的具体操作大家应该都会，我就详细说一下关于坐标系补偿和刀具补偿的问题例如该工件长宽高各为180x180x45，坐标系建在箭头位置，所以刀具所处的位置应该为工件坐标系中的x坐标为180+刀具半径5，即185，所以出入x185，再点击测量，注意不是输入，是测量Y方向是一样的道理Z方向就不一样了，注意该处输入的是0前面没有字母z，然后点击输入，注意不是测量修改刀具补偿值记下z的坐标值结果得到因为Z方向可能每把刀具的长度不一样，所以每把刀具都有不同的补偿值（例如该示例中端铣刀长100，球铣刀长120，所以补偿值应该相差20左右）所以有几把刀就要在Z方向对几次到，输几次补偿值（若每把刀具长度都一样，开头提到的H01也没有改的那就只用对一次补偿值）下面对球头刀的补偿值和前面的装刀一样，只是输入的是m06t02，换上球头刀后直接对Z方向得到结果至此对刀完成。
8启动程序开始加工可以看到如果对刀正确，刀具轨迹就在工件上，再点击下面按钮就ok了对刀方法2X方向对到后点下面按钮得到x坐标值为-305.02再加上工件长180+刀具半径5，方向是负的，所以工件坐标原点在机床坐标系的坐标应该是-305.02-180-5= -490.02，所以在坐标补偿处要输入-490.02然后点击的是输入，而不是测量Y方向和x方向一样。
斯沃 数控仿真软件 仁和 32T 系统 操作和编程说明书
南京斯沃斯沃数控仿真软件仁和32T系统操作和编程说明书南京斯沃软件技术有限公司2006/12版本前言南京斯沃软件技术有限公司是一支专业从事可视化软件开发的队伍。
主要提供CAD/CAM、数控仿真、UG关键技术的示范、推广和应用。
面向企业的新产品开发和创新设计，提供贴近用户个性化需求的产品整体设计、技术咨询、二次开发服务。
根据客户要求 进行专业CAD\CAM的软件开发，以及数控系统、面板仿真的开发，提供基于UG 软件的二次开发服务，指导客户利用UG软件建立企业标准化的设计流程，缩短新产品研发周期，降低改型设计开发成本，提高产品设计质量。
南京斯沃软件技术有限公司开发的，发那科(FANUC)、西门子(SINUMERIK)、三菱(MITSUBISHI)、广州数控(GSK)、华中世纪星(HNC)、北京凯恩帝(KND)、大连大森(DASEN)、南京华兴(WA) 数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
南京斯沃软件技术有限公司2006年7月目 录第一章斯沃数控仿真软件概述 (1)1.1 斯沃数控仿真软件简介 (1)1.2 斯沃数控仿真软件的功能 (1)1.2.1 控制器 (1)1.2.2功能介绍 (2)第二章斯沃数控仿真软件操作 (4)2.1 软件启动界面 (4)2.1.1 试用版启动界面 (4)2.1.2网络版启动界面 (5)2.1.3单机版启动界面 (7)2.2 工具条和菜单的配置 (7)2.3 文件管理菜单 (9)2.3.1机床参数 (10)2.3.2刀具管理 (12)2.3.3工件参数及附件 (15)2.3.4快速模拟加工 (18)2.3.5工件测量 (19)2.3.6录制参数设置 (19)2.3.7警告信息 (20)第三章仁和32T操作 (24)3.1 仁和32T机床面板操作 (24)3.2 仁和32T数控系统操作 (24)3.2.1 按键介绍 (24)3.2.2 手动操作虚拟数控机床 (26)第四章仁和32车床编程 (32)4.1程序结构和坐标系统 (32)4.1.1 程序结构 (32)4.1.2 坐标系统 (33)4.1.3起始点、参考点、坐标原点和机械原点 (34)4.2 G代码命令 (34)4.3 辅助功能（M功能） (43)第一章 斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、 北京凯恩帝KND、大连大森DASEN数控 车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
斯沃维修仿真软件技术参数
数控机床调试与维修仿真软件（斯沃）主要技术指标特殊要求：斯沃软件一、软件总体技术要求：1．软件需要拥有先进的计算机仿真技术，能够对数控机床电气的装配、调试、排故等过程进行模拟，学员可以反复在电脑前身临其境的进行操作练习。
2．能够满足以下专业职业培训："数控技术"专业；"机电一体化"专业；"数控设备应用与维护"专业；"数控机床装调维修工"专业。
3．具备数控加工仿真和数控维修调试仿真解决方案，为便于维护和个性化二次开发，软件需基于统一平台，统一服务器端，统一品牌。
4．机床维修仿真软件需含有以下主要功能模块：数控机床模型模块，电气模块、故障设置于诊断模块、网络管理系统、考试题库等* 5、为适应不同学校培训使用，根据不同的机床厂商，软件要具备通用性，数控加工仿真系统需要包括以下数控系统：SIEMENS-801、南京华兴WA-310/320I. WA-31D、WA21D、西班牙FAGOR8055M/T、南京迈顺，仁和32T-5，SKY2003N、四川广泰、美国哈斯数控铣、FANUC 0, FANUC 0i, FANUC PowerMate 0, FANUC 0i Mate, FANUC 18i, Siemens 810D, Siemens 802D，Siemens 802S/C，PA8000，三菱、大森、华中数控，广州数控980T、990M、928T/M、凯恩帝，华兴等。
机床面板包括以上系统下的数控车、数控铣床、立式和卧式加工中心。
* 6、为了便于备课和精品课程的录制和制作，软件必须自带AVI文件的录制和回放功能。
二、数控加工仿真模块具体技术要求：1、机床操作全过程的仿真：毛坯定义、工件装夹、压板安装、基准对刀、安装刀具、机床手动操作。
2、软件具有极坐标编程FANUC、SIEMENS极坐标编程，具备G02、G03螺旋插补功能3、软件具有卧式和立式ATC自动换刀系统切换功能。
斯沃数控仿真软件内部教学资料
第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
斯沃数控仿真软件包括八大类，28个系统，62个控制面板。
具有FANUC、SIEMENS(SINUMERIK)、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN、南京华兴WA编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息。
1.2 斯沃数控仿真软件的功能★国内第一款自动免费下载更新的数控仿真软件★真实感的三维数控机床和操作面板★动态旋转、缩放、移动、全屏显示等功能的实时交互操作方式★支持ISO-1056准备功能码（G代码）、辅助功能码（M代码）及其它指令代码★支持各系统自定义代码以及固定循环★直接调入UG、PRO-E、Mastercam等CAD/CAM后置处理文件模拟加工★Windows系统的宏录制和回放★AVI文件的录制和回放★工件选放、装夹★换刀机械手、四方刀架、八方刀架★基准对刀、手动对刀★零件切削，带加工冷却液、加工声效、铁屑等★寻边器、塞尺、千分尺、卡尺等工具★采用数据库管理的刀具和性能参数库★内含多种不同类型的刀具★支持用户自定义刀具功能★加工后的模型的三维测量功能★基于刀具切削参数零件光洁度的测量第二章斯沃数控仿真软件操作2.1 软件启动界面2.1.1 试用版启动界面图2.1-1（1）在左边文件框里选择试用版;（2）在右边的窗口处点击选择所要使用的数控系统（3）如果需要超级使用可以选择（4）选择系统完成之后,点击Try It 进入系统界面2.1.2网络版启动界面图2.1-2（1）在左边文件框内选择网络版（2）在右边的第一个条框内选择所要使用的系统名称（3）在User里选择用户名,输入密码（4）在Remember Me 和Remember My Password 中进行选择（5）输入服务器的IP地址（6）点击Sign in 进入系统界面（7）启动SSCNCSRV.exe,进入SERVER主界面，如下图：图2.1-3（8）单击工具栏中的“用户状态”图标，将会显示所有用户的状态，如下图图2.1-4（9）在用户状态列表中选择一个用户,然后点击工具栏上的"设置教师机"图标将其设为教师机（10）单击"用户管理"图标,弹出"用户管理"对话框,如下图:在这个对话框中添加用户名和姓名，以及该用户的权限。
斯沃指导书
ns——循环程序中第一个程序段的顺序号；
nf——循环程序中最后一个程序段的顺序号；
Δu——径向(X轴方向)的精车余量(直径值)，
Δw——轴向(Z轴方向)的精车余量；
f、s、t——F、S、T代码
注意：ns→nf程序段中即使指令了F、S、T功能，对粗车循环也无效。
图1-34端面粗车循环G72
M03 S1000
G43H01z50
G98 g73 z-30 R1 q2 f200
G80 g0 z50
M05
M30
第四步设置毛坯，菜单：工件操作→设置毛坯，设置参数如图6所示。设置工件装夹：工件操作→工件装夹，根据情况选择其中的一种方式，本例选择平口钳装夹，并点 上向键，调整工件上下位置。
第五步刀具设置，菜单：机床操作→刀具管理，界面如图7所示。选择刀具数据库中004号刀，点击刀具库管理中修改按钮，将直径改为20。再选择刀具数据库中004号刀，点击添加到刀库按钮，选择1号刀位。点确定按钮，完成刀具设置。
如图1-37所示为用G73粗车循环和G70精车循环的例子。
图1-37 G73、G70加工例图
N100 Y-20.0；(刀具沿Y轴负向移动20)
N110 X-50.0；(刀具沿X轴负向移动50)
N120 Z60.0；(刀具沿Z轴正向抬起60)
N130 G40 X-30.0 Y-30.0：(刀具沿X轴负向、Y轴负向各移动30，取消刀具半径补偿)
M99；
附5常用车削复合固定循环
它应用于切除非一次加工即能加工到规定尺寸的场合。主要在粗车和多次加工切螺纹的情况下使用。如用棒料毛坯车削阶梯相差较大的轴，或切削铸、锻件的毛坯余量时，都有一些多次重复进行的动作。每次加工的轨迹相差不大。利用复合固定循环功能，只要编出最终加工路线，给出每次切除的余量深度或循环次数，机床即可自动地重复切削直到工件加工完为止。它主要有以下几种：
斯沃数控软件使用教程
1、仿真软件的使用仿真软件我们选用SINUMERIT 802Se T型号的车床，车削棒料。
软件使用步骤：（1）打开软件，选择SINUMERIT 802Se T型号的车床。
（2）打开使能键K1（3）回机床原点点击REF POT键，再点击使车床回到原点（4）选择毛坯点击工件设置选择毛坯设置采用棒料，直径选择60，点击确定。
（5）选择刀具点击刀具管理选择外圆车刀，将其拖到1号刀具位置点击（6）手动对刀点击切换到二维模式点击将车床切换为JOG模式，点击让主轴正向转动手动调节刀具的方向，开始对刀对Z方向零点将端面车一刀，点击功能切换键，选择选择，将刀具号和补偿号都设置为01点击选择对刀，点击点击计算，确认。
对X方向0点车完外圆后将点击将主轴停止，测量外圆直径。
记下车好的外圆直径，75.71，将其输入到X方向的零偏点击计算，确认。
至此对刀完成。
（7）打开编好的程序/程序输入此处有多种方法，我选择的是用记事本将程序编好，将扩展名改为.cnc，在此打开，也可以直接在车床上进行编程输入。
（8）运行要加工的工件点击切换到自动模式，此时将会出现刀具的运动轨迹，亦可检查所编程序的正确性。
点击，开始进行模拟加工。
附件程序：N10 G90 S600 T01 D01 M04N20 G00 X52 Z2N30 G01 Z-166 F10N40 G00 Z2N50 X44N60 G01 Z-60N70 G00 Z2N80 X36N90 G01 Z-28N100 G00 Z2N110 X28N120 G01 Z-8N130 G00 Z2N140 X20N150 G01 Z-2N155 G00 Z0N160 X0N180 G91 G03 X28 Z-14 I0 K-14 N190 G01 X12 Z-30N200 G01 Z-15N210 G02 X10 Z-5 I10 K0N220 G01 Z-50N230 G00 X10 Z230N240 M05N250 M02。
斯沃数控仿真软件操作指导书
斯沃数控仿真软件操作指导书华中科技大学武昌分校自动化系数控实训创新基地2007年11月一、软件简介斯沃数控仿真加工软件包括八大类，30个系统，62个控制面板。
具有FANUC、SIEMENS、MITSUBISHI，广州数控GSK、华中数控HNC等系统的编程和加工功能，通过在PC机上操作该软件，能在很短的时间内掌握数控车、数控铣及加工中心的操作。
二、启动界面如图1所示在数控系统中选择你所需要的系统，然后点击登录。
图1三、功能介绍能够做三维仿真，等同于对真正的CNC机床的操作。
用户能够任意设置机床尺寸。
提供像放大缩小等观察参数的设置功能。
切削中故障报警功能（碰撞、过载等）。
采用对话框来简化刀具和功能的设置。
切削路径和刀偏路径可以同时显示。
FANUC0I-T（图3）操作面板图2图3下面分别对工具条分别进行介绍工具条1（如图4）所示各个图标的功能说明如下：图4工具条2（如图5）所示各个图标的功能说明如下：图5五、FANUC 0iT列车床操作简介（1）FANUC 0iT系列车床面板简介机床的操作面板位于窗口的右下侧（如图1-8），主要用于控制机床运行状态，我们还是同样分部分详细说明：图1-8第一部分：模式选择按钮AUTO：自动加工模式。
EDIT：用于直接通过操作面板输入数控程序和编辑程序。
MDI：手动数据输入。
INC：增量进给。
HND：手轮模式移动工作台面。
JOG：手动模式。
DNC：用232电缆线连接PC机和数控机床。
REF：回参考点。
第二部分：数控程序运行控制开关程序开始：仅在AUTO 和MDI方式下有效。
程序停止：在程序运行过程中，按下此钮停止程序运行。
第三部分：手动操作机床开关(1)、机床主轴手动控制开关手动开主轴正转（顺时针为正）手动开主轴反转手动停止主轴(2)、手动移动工作台面(3)、单步进给倍率选择（说明：每按下一次为一步的距离。
×1为1/1000毫米，×10为10/1000毫米，×100为100/1000毫米，×1000为1000/1000毫米）第四部分: 倍率调节按钮倍率调节应将光标置于旋钮上，点击鼠标左键转动。
斯沃数控仿真及破解说明
斯沃数控仿真考试提交说明：1毛坯选着；100xФ45螺纹的局部放大图（下图蓝色长方形区域；线表示螺纹）以下是：控制面板局部放大图及其参数的设置值（根据毛坯和对刀时的切削量来定，）刀对三次。
注意切割量尽量小：用脉冲形式Z﹣。
3．程序如下：O4599 %（一定要起个名字）N10 T0101;N20 G00 X100 Z100;N30 M03 S800;N40 G00 X46 Z2; ;%毛坯为45mm，故离开毛坯（46-45）/2 mm，N50 G71 U1.5 R0.5;N60 G71 P70 Q190 U0.6;N70 G01 X0 F80;N80 Z0;N90 X8;N100 G03 X18 Z-5 R5;N110 G01 Z-10;N120 X20.85; %(x从18到20..85)N130 X23.85Z-12; %第一次倒角注意x不是24mmN140 Z-32;N150 X26;N160 X36 W-14;N170 W-7;N180 G02 X42 W-3 R3;N190 G01 Z-66;N200 G70 P70 Q190 M03 S1200;N210 G00 X100 Z100;N220 T0202;N230 M03 S500;N240 G00 X28 Z-32;N250 G01 X20; 切草了N260 G00 X28; %快速点定位N270 W1;N280 G01 X20;N290 W-1;N300 G00 X28; %快速点定位N310 X100 Z100;N320 T0303;N330 M03 S400;N340 G00 X25 Z-9;N350 G92 X23.2 Z-29; F1.5;N360 X22.6;N370 X22.2;N380 X22.04;N390 G00 X100 Z100;N400 T0202;%目的是近似于切断。
N410 G00 X43 Z-69;N420 G01 X3 F30 ;N430 G00 X45;N440 X100 Z100;N450 M30斯沃数控-车床编程与走刀-(2)huaxia学院机电工程----四把刀1。
斯沃软件操作指南
斯沃软件操作指南1、启动软件2、软件界面3、机床操作→参数设置→机床参数4、工件操作→设置毛坯可以选择毛坯长度、直径、材料等数据5、开机及回参考点点击绿色的“电源键”，开机；点击红色的”急停按键”，松开急停按键；在方式选择中点击”回参考点”，此时相应模式的按键灯会亮，表示选中的此模式；在车床坐标按键区，分别点击和，表示Z方向和X方向回机床坐标系的原点位置（机床原点），即回参考点（或称回零），虚拟的机床会动，回参考点结束后，车床坐标按键区的相关按键灯会亮。
6、安装刀具机床操作→刀具管理点击选取刀具（如外圆车刀）→点击→一号刀位→确定如有多把刀具，重复以上动作即可。
7、MDI方式的使用在方式选择中点击”MDI”，即进入MDI（手动数据输入）模式；在系统的操作按键区点击“PROG”（程序）按键，屏幕出现程序画面，在屏幕左下方点击“MDI”标准对应的下方按键，屏幕出现MDI的使用界面。
此时可以用电脑键盘直接输入程序，例：T0202；（分号表示程序段的结束，电脑键盘直接用回车键输入），点击操作按键的（插入），屏幕变成；点击数控程序运行控制开关中的循环起动，执行该行程序。
可再试试：T0101；M03 S500；M5；等程序8、对刀在方式选择中点击或，即进入手轮模式或手动模式，可通过点击或移动刀具点击中的，使主轴转动。
（亦可通过MDI方式实现）移动刀具，使刀具分别轻触毛坯的截面表面及外圆表面，即Z0和X？？（？？为毛坯直径）在系统的操作按键区点击“OFFSET SETTING”（参数输入）按键，即出现刀补设置界面；点击下方的按键，出现；再点击下方的按键，出现,此时光标可以通过移动；当刀具为几号刀，光标分别移至相应刀号的X和Z处，光标移至X处，输入X？？，点击“测量“下方的按键，再光标移至Z处，输入Z0，点击“测量“下方的按键，即完成该刀具的对刀。
如有多把刀具，重复以上动作，分别对刀。
9、建立程序在方式选择中点击“编辑“，即进入程序的编辑模式；；松开程序保护，点击，处于此情况下即可输入程序。
数控仿真实习教材：斯沃数控仿真软件操作指导书
斯沃数控仿真软件操作指导书华中科技大学武昌分校自动化系数控实训创新基地一、软件简介斯沃数控仿真加工软件包括八大类，30个系统，62个控制面板。
具有FANUC、SIEMENS、MITSUBISHI，广州数控GSK、华中数控HNC等系统的编程和加工功能，通过在PC机上操作该软件，能在很短的时间内掌握数控车、数控铣及加工中心的操作。
二、启动界面如图1所示在数控系统中选择你所需要的系统，然后点击登录。
图1三、功能介绍能够做三维仿真，等同于对真正的CNC机床的操作。
用户能够任意设置机床尺寸。
提供像放大缩小等观察参数的设置功能。
切削中故障报警功能（碰撞、过载等）。
采用对话框来简化刀具和功能的设置。
切削路径和刀偏路径可以同时显示。
华中数控世纪星（图2）和FANUC0I-T（图3）操作面板图2图3下面分别对工具条分别进行介绍工具条1（如图4）所示各个图标的功能说明如下：图4工具条2（如图5）所示各个图标的功能说明如下：图5四、华中数控HNC-21T系列车床操作简介（1）华中数控HNC-21T系列车床面板简介机床的操作面板位于窗口的右下侧（如图6），主要用于控制机床运行状态，由于每个按键上都有汉字说明，我们就不再累述了。
只对几个意义不太明显的键进行简单解释一下。
方式选择进入自动加工模式。
图6按一下"循环启动"按键运行一程序段，机床运动轴减速停止，刀具、主轴电机停止运行；再按一下“循环启动”按键又执行下一程序段，执行完了后又再次停止。
手动方式，手动连续移动台面或者刀具。
增量进给。
回参考点。
主轴控制在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴定向按键”，主轴立即执行主轴定向功能。
定向完成后，按键内指示灯亮，主轴准确停止在某一固定位置.在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴冲动按键”，指示灯亮。
主电机以机床参数设定的转速和时间转动一定的角度。
在手动方式下，主轴处于停止状态时，按一下“主轴制动” 按键，指示灯亮主电机被锁定在当前位置。
斯沃数控机床调试与维修仿真软件说明书(完整版)
南京斯沃斯沃数控机床调试与维修仿真软件说明书南京斯沃软件技术有限公司2009/07版本前言南京斯沃软件技术有限公司是一支专业从事可视化软件开发的队伍。
主要提供CAD/CAM、数控仿真的推广和应用。
面向企业的新产品开发和创新设计，提供贴近用户个性化需求的产品整体设计、技术咨询。
根据客户要求进行专业CAD/CAM的软件开发，以及数控系统、面板仿真的开发，缩短新产品研发周期，降低改型设计开发成本，提高产品设计质量。
随着数控机床的广泛使用，数控机床维修技术人才的需求已迫在眉睫，庞大的市场需求与掌握专业技能人才的奇缺使得数控维修工程师更是“一将难求”。
南京斯沃软件技术有限公司为配合学校培养该专业人才，开发出数控机床调试与维修仿真软件(以下简称维修仿真软件)。
该软件是以数控机床电气及多年从事数控维修教学教授、专家的教学经验，利用计算机三维虚拟现实技术、将数控机床结构、电气元器件布局调试以及故障排查过程等通过微机活灵活现地显示出来。
数控维修软件适合本科、高职、高专、技校等不同层次人才培养的需求，适用于数控技术、机电一体化、数控设备与维修、自动控制、工业自动化等相关专业，是国内第一款专业化程度非常高的维修仿真软件。
斯沃维修仿真软件直观、安全、易学易用、上手快、经济性好。
通过本软件可以学到数控机床的电气安装、数控系统参数调试、交流伺服参数调试、变频器参数调试、数控机床故障诊断与维修技术以及PLC编程等专业技术。
同时本软件可以丰富教师的教学手段、提高学生的学习兴趣，增强学生的实际动手能力，无疑是投资少、见效快的必选软件。
南京斯沃软件技术有限公司2009年7月3目录第一章维修仿真软件介绍 (5)1.1功能介绍： (5)1.2软件安装及主要界面： (6)1.3软件基本操作： (10)1.3.1各个模块界面介绍 (10)1.3.2文件操作 (10)1.3.3加载标准模板 (11)1.3.4视图操作 (12)1.3.5选择元器件、端子连线与拾取操作 (13)1.3.6元器件、连线的删除 (14)1.3.7元器件、连线的布局 (14)1.3.8故障设置 (14)1.3.9故障模板文件处理 (15)1.3.10三种模式 (15)1.3.11其他 (18)第二章斯沃数控服务器 (21)2.1试用版启动界面 (21)2.2网络版启动界面 (21)第三章主要电气元件介绍 (27)3.1电力拖动电气库 (27)3.2西门子802C铣床电气库 (28)3.3 FANUC 0iMate MC电气库 (29)第四章各模块电气实验 (30)4.1电力拖动实验 (30)4.2西门子802C铣床实验 (33)4.3 FANUC 0iMate MC实验 (37)第五章机械结构 (44)第六章故障设置与排查举例 (46)6.1系统轴参数故障 (46)4第一章维修仿真软件介绍1.1功能介绍：随着数控机床的广泛使用，随之而来的数控机床生产厂家和数控机床使用厂家对数控机床电气、电气安装、故障诊断和维修的技术人才的需求以迫在眉睫。
斯沃数控仿真软件介绍2003
斯沃数控仿真软件介绍软件启动界面(1)在左边文件框内选择单机版(2)在右边的条框内选择所要使用的系统名称(SINUMERIK 802C/802Se T)(3)选择机器码加密(4)点击运行进入系统界面(如下图)工具条和菜单的配置全部命令可以从屏幕左侧工具条上的按钮来执行。
当光标指向各按钮时系统会立即提示其功能名称，同时在屏幕底部的状态栏里显示该功能的详细说明。
工具条简介：文件管理菜单程序文件（*.NC）、刀具文件（*.ct）和毛坯文件（*.wp）调入和保存有关的功能，例如用于打开或保存对NC代码编辑过程的数据文件。
打开相应的对话框被打开，可进行选取所要代码的文件，完成取后相应的NC代码显示在NC窗口里。
在全部代码被加载后，程序自动进入自动方式；在屏幕底部显示代码读入进程。
新建删除编辑窗口里正在被编辑和已加载的NC码。
如果代码有过更改，系统提示要不要保存更改的代码。
保存保存在屏幕上编辑的代码。
对新加载的已有文件执行这个命令时，系统对文件不加任何改变地保存，并且不论该文件是不是刚刚加载的，请求给一个新文件名。
另存为把文件以区别于现有文件不同的新名称保存下来。
加载项目文件把各相关的数据文件(wp工件文件；nc程序文件；刀具ct文件)保存到一个工程文件里(扩展名：*.pj)，此文件称为项目文件.这个功能用于在新的环境里加载保存的文件.(1)选择刀具类型(2)点击可选择将刀具安装到相应的刀位。
(1)定义毛坯类型(棒)、长度(100)、直径(20)以及材料(ZL412 铝)(2)定义夹具(外圆)(3)选择更换工件自定义功能键K1：进给使能K4：换刀K6：切削液紧急停止旋扭VAR增量选择JOG手动方式，手动连续移动刀具REF POT手动方式回参考点AUTO自动加工模式SBL自动加工模式中，单步运行MDA接通过操作面板输入数控程序和编辑程序主轴正转（左）、反转（右）及停止选择要移动的轴快速移动系统复位（左），循环停止（中），循环启动进给倍率调节菜单软键加工区域快捷键返回上一级子菜单菜单扩展键区域转换键删除键（退格）数字键上档键转换对应字符字母键上档键转换对应字符上档键（第二功能键，同SHIFT）空格键，上档键为插入键回车键报警应答键垂直菜单键光标向上、向下键上档键向上、向下翻页光标左右移动键选择/转换键屏幕划分图中元素缩略符含义（1）当前操作区域MA 加工PA 参数PR 程序DI 通讯DG 诊断（2）程序状态STOP 程序停止RUN 程序运行RESET 程序复位（3）运行方式JOG 手动方式MDA 手动输入，自动执行AUTO 自动方式（4）状态显示SKP程序段跳跃跳步的程序段在其段号前用一斜线表示，这些程序在程序运行时跳过不执行DRY空运行轴在运行时将执行设定“空运行进给率”中规定的进给值ROV 快速修调进给倍率开关对于快速进给也有效SBL 单段运行此功能生效时零件程序逐段运行M1 程序停止此功能生效时程序运行到有M01指令的程序时停止运行PRT 程序测试（无指令给驱动）主要用于测试程序的轨迹是否正确1000INC步进增量系统处于JOG运行方式时不显示程序控制而是显示所选择的步进增量（5）操作信息紧急停止、单段结束等（6）程序名待加工程序的程序名（7）报警显示显示报警号及删除条件（8）工作窗口工作窗口和NC显示（9）返回键出现此键时表明存在上一级菜单。
斯沃数控仿真软件(内部教学资料
第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。
通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。
斯沃数控仿真软件包括八大类，28个系统，62个控制面板。
具有FANUC、SIEMENS(SINUMERIK)、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN、南京华兴WA编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息。
1.2 斯沃数控仿真软件的功能★国内第一款自动免费下载更新的数控仿真软件★真实感的三维数控机床和操作面板★动态旋转、缩放、移动、全屏显示等功能的实时交互操作方式★支持ISO-1056准备功能码（G代码）、辅助功能码（M代码）及其它指令代码★支持各系统自定义代码以及固定循环★直接调入UG、PRO-E、Mastercam等CAD/CAM后置处理文件模拟加工★Windows系统的宏录制和回放★AVI文件的录制和回放★工件选放、装夹★换刀机械手、四方刀架、八方刀架★基准对刀、手动对刀★零件切削，带加工冷却液、加工声效、铁屑等★寻边器、塞尺、千分尺、卡尺等工具★采用数据库管理的刀具和性能参数库★内含多种不同类型的刀具★支持用户自定义刀具功能★加工后的模型的三维测量功能★基于刀具切削参数零件光洁度的测量第二章斯沃数控仿真软件操作2.1 软件启动界面2.1.1 试用版启动界面图2.1-1（1）在左边文件框里选择试用版;（2）在右边的窗口处点击选择所要使用的数控系统（3）如果需要超级使用可以选择（4）选择系统完成之后,点击Try It 进入系统界面2.1.2网络版启动界面图2.1-2（1）在左边文件框内选择网络版（2）在右边的第一个条框内选择所要使用的系统名称（3）在User里选择用户名,输入密码（4）在Remember Me 和Remember My Password 中进行选择（5）输入服务器的IP地址（6）点击Sign in 进入系统界面（7）启动SSCNCSRV.exe,进入SERVER主界面，如下图：图2.1-3（8）单击工具栏中的“用户状态”图标，将会显示所有用户的状态，如下图图2.1-4（9）在用户状态列表中选择一个用户,然后点击工具栏上的"设置教师机"图标将其设为教师机（10）单击"用户管理"图标,弹出"用户管理"对话框,如下图:在这个对话框中添加用户名和姓名，以及该用户的权限。
