浅议综合布线系统

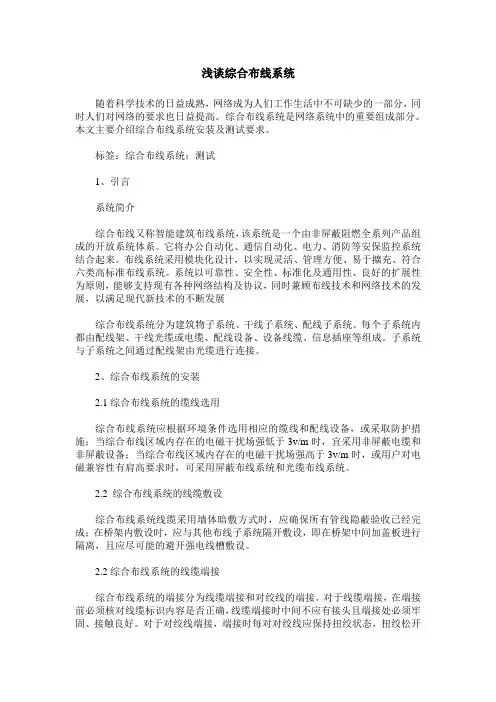

浅谈综合布线系统
浅谈综合布线系统随着科学技术的日益成熟，网络成为人们工作生活中不可缺少的一部分，同时人们对网络的要求也日益提高。
综合布线系统是网络系统中的重要组成部分。
本文主要介绍综合布线系统安装及测试要求。
标签：综合布线系统；测试1、引言系统简介综合布线又称智能建筑布线系统，该系统是一个由非屏蔽阻燃全系列产品组成的开放系统体系。
它将办公自动化、通信自动化、电力、消防等安保监控系统结合起来。
布线系统采用模块化设计，以实现灵活、管理方便、易于擴充、符合六类高标准布线系统。
系统以可靠性、安全性、标准化及通用性、良好的扩展性为原则，能够支持现有各种网络结构及协议，同时兼顾布线技术和网络技术的发展，以满足现代新技术的不断发展综合布线系统分为建筑物子系统、干线子系统、配线子系统。
每个子系统内都由配线架、干线光缆或电缆、配线设备、设备线缆、信息插座等组成。
子系统与子系统之间通过配线架由光缆进行连接。
2、综合布线系统的安装2.1综合布线系统的缆线选用综合布线系统应根据环境条件选用相应的缆线和配线设备，或采取防护措施；当综合布线区域内存在的电磁干扰场强低于3v/m时，宜采用非屏蔽电缆和非屏蔽设备；当综合布线区域内存在的电磁干扰场强高于3v/m时，或用户对电磁兼容性有肩高要求时，可采用屏蔽布线系统和光缆布线系统。
2.2 综合布线系统的线缆敷设综合布线系统线缆采用墙体暗敷方式时，应确保所有管线隐蔽验收已经完成；在桥架内敷设时，应与其他布线子系统隔开敷设，即在桥架中间加盖板进行隔离，且应尽可能的避开强电线槽敷设。
2.2综合布线系统的线缆端接综合布线系统的端接分为线缆端接和对绞线的端接。
对于线缆端接，在端接前必须核对线缆标识内容是否正确，线缆端接时中间不应有接头且端接处必须牢固、接触良好。
对于对绞线端接，端接时每对对绞线应保持扭绞状态，扭绞松开度长度对于3类电缆不应大于75mm；对于5类电缆不应大于13mm；对于6类电缆应尽量保持扭绞状态，减小扭绞松开长度。
浅析综合布线系统在智能建筑中的应用
浅析综合布线系统在智能建筑中的应用综合布线系统是一种透明的传输媒介，其使用高科技的传送体系，向用户提供更加高速、安全、可靠的通讯体验。
随着现代建筑和建筑技术的广泛应用，综合布线系统在智能建筑中也崭露头角。
本文将从综合布线系统的概念和特点、智能建筑的定义和特点、综合布线系统在智能建筑中的应用等方面对其进行阐述和探讨。
一、综合布线系统的概念和特点综合布线系统是一种新型的通讯传输媒介，其主要功能是为不同的信息通讯设备提供传输和支持。
这种通讯系统需要满足各种不同的网络应用，同时还需要具备兼容和可扩展性，能够满足现代网络的高速、安全、可靠和售后维护的基本要求。
综合布线系统的特点主要有以下几点：1、传输方式灵活综合布线系统采用无源的传输方式，即光纤或铜缆等传输介质不需要进行信号放大，这种传输方式更加灵活，能够完成不同应用系统和设备之间的信息传递。
2、技术水平高综合布线系统采用数字化技术，它能够针对网络的性能和要求进行自动化调节，提供高速、可靠的传输媒介。
3、结构紧凑综合布线系统将多个接口集成在一起，减少了布线的数量和长度，节约空间，降低了维护成本。
二、智能建筑的定义和特点智能建筑是将信息技术和通讯技术应用于建筑的过程，实现建筑、设备和系统的自动化和智能化。
智能建筑的特点主要有以下几点：1、系统集成智能建筑系统包含了基础设施、安全系统、环境控制系统、通讯系统、管道系统等各个部分，这些部分之间的职能通过系统集成紧密地联系起来，相互沟通协调，达到更高的效率和更好的控制效果。
2、高效节能智能建筑中使用的工具和系统能够自动根据环境和使用情况进行智能化的调整，如照明系统的自动控制、空气调节系统的智能调节等，以此达到更高的能效和更优的用户体验。
3、安全可靠智能建筑系统配备了各种安全系统，如防盗报警系统、消防系统等，以此来保证建筑的安全可靠性。
三、综合布线系统在智能建筑中的应用综合布线系统在智能建筑中的应用非常广泛。
首先，它可以实现建筑内各个子系统之间的互联和协调，从而提高了建筑的控制效率。
综合布线系统介绍
综合布线系统介绍一、综合布线系统简介综合布线系统的发展首先源自于智能建筑（智能大厦）的出现和发展。
20世纪50年代，经济发达的国家在城市中建新式大型高层建筑时，为了增加建筑的使用功能，提高服务水平，首先提出楼宇自动化的要求，即要求在房屋建筑内装有各种仪表、控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。
因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备连接起来，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。
这些系统基本采用人工或初步的自动控制方式，技术水平低，所需的设备和器材品种繁多而复杂，线路数量多，平均长度长，不但增加了工程造价，而且不利于施工和维护。
20世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、自动控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经不能满足要求，为此，发达国家开始研究并推出综合布线系统。
20世纪80年代后期，综合布线系统逐步被引入我国。
近年来我国国民经济持续高速发展，城市中的各种新型高层建筑和现代化公共建筑不断建成，作为信息化社会象征之一的智能化建筑中的综合布线系统，已经成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项重要的内容。
当前社会，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线和照明电线外，计算机网络线路也是不可缺少的。
这些布线系统就像一个大楼的神经一样，遍布整个楼宇的每一个角落。
布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。
它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。
布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路和电气保护设施等，并由这些部件来构造各种子系统。
综合布线系统概述
综合布线系统概述综合布线系统（Structured Cabling System）是一种将各种信息技术设备互联的基础设施，用于传输数据、语音、视频等各种信号。
它是现代建筑中的重要组成部分，负责将不同设备和网络连接在一起，为企业和机构提供高效、可靠、安全的通信和信息交流环境。
综合布线系统主要由光纤、铜缆、连接器、机柜、配线架等组成。
光纤是传输速度快、容量大、抗干扰能力强的一种传输介质，常用于长距离传输和高速网络环境。
铜缆则适用于较短距离的局域网连接，成本较低且安装方便。
连接器是将各种电缆连接到设备或其他电缆上的接头，常见的有光纤连接器、RJ45连接器等。
综合布线系统的基础设施包括机柜和配线架。
机柜是安装各种服务器、交换机等设备的架子，有不同的尺寸和规格可供选择。
配线架是安装和管理各种电缆的框架，用于实现信号的分配和管理。
配线架一般分为水平配线架和垂直配线架，分别用于接入终端设备和连接机柜。
1.数据传输：综合布线系统能够传输各种数据，包括互联网、局域网和广域网等，为用户提供高速、可靠的数据传输服务。
它可以支持各种网络协议和应用，如以太网、光纤通信、VoIP等。
3.视频传输：综合布线系统可以支持安全监控系统、视频会议系统和多媒体展示系统等，实现高清视频信号的传输和监控。
4.网络管理：综合布线系统可以简化网络管理工作，提高网络的可扩展性和可维护性。
通过集中管理和监控，可以快速定位和解决网络问题，降低维护成本。
5.灵活性和可升级性：综合布线系统具有良好的灵活性和可升级性，可以适应不同环境和应用的需求。
当公司扩大规模或需要更高的网络带宽时，可以方便地增加新的设备和电缆，而不需要重新布线，节省了时间和成本。
综合布线系统的设计和安装需要考虑许多因素。
首先，需要根据建筑物的不同区域和用途进行分区，确定每个区域的布线需求和网络容量。
其次，需要根据实际需求选择合适的传输介质和连接器，同时考虑未来的扩展需求。
然后，需要根据标准和规范进行布线设计，包括电缆路径、电缆长度和电缆保护等。
任务1认识综合布线系统
设备安装
将设备安装在指定位置，并连接好电 源和信号线。
设备调试
按照设备说明书和规范要求，进行设 备调试和配置。
测试验收
对综合布线系统进行测试，确保系统 正常运行并满足设计要求。
05 测试验收标准与故障排除 方法
测试验收流程梳理
前期准备
性能测试
熟悉综合布线系统设计方案、了解施工图 纸、准备测试工具等。
同轴电缆
由内导体、绝缘层、外导体和护 套组成，具有抗干扰能力强、传 输距离远的优点，常用于电视信 号传输和计算机网络中的主干线。
光纤
以光波为传输载体，利用光的全 反射原理进行信号传输，具有传 输容量大、抗干扰能力强、保密 性好等优点，适用于长距离、高
速率通信。
连接器件种类与选用
01
02
03
配线架
用于终端用户线或中继线 的连接，起到配线的作用， 可分为总配线架和中间配 线架。
展和用户需求的变化。
04 施工安装流程与注意事项
施工前准备工作安排
现场勘察
了解现场环境，确定布 线走向和安装方式。
设计方案
材料准备
人员组织
根据需求和环境条件， 制定合理的设计方案。
准备所需的线缆、管材、连 接器等材料，并检查其质量
和规格是否符合要求。
组建专业的施工团队， 明确各自职责和任务。
线路铺设方法及技巧分享
任务1认识综合布线系统
contents
目录
• 综合布线系统概述 • 传输介质与连接器件 • 布线设计原则与方法 • 施工安装流程与注意事项 • 测试验收标准与故障排除方法 • 行业发展趋势及挑战应对
01 综合布线系统概述
定义与发展历程
定义
第9章综合布线系统
综合布线的6个子系统
Ho ri zo nta l
Work Area
Adminis tration
Riser Backbone
Campus Backbone
Equipm e nt
1、工作区子系统
• 工作区子系统也叫终端连接系统。位于 建筑物内水平范围个人办公的区域内， 它将用户终端（电话、传真机、计算机、 打印机等）连接到结构化布线系统的信 息插座上。
100Ω非屏蔽双绞线电缆（UTP）或 62.5/125μm多模光纤电缆， • (4) 确定电缆长度
(4) 确定电缆长度
• 1) 确定布线方法和走向。
• 2) 确立每个通信间所要服务的区域。
• 3) 确认离通信间最远的I/O（L）。
• 4) 确认离通信间最近的I/O（S）。
• 5) 按照可能采用的电缆路由测量每个电缆走线距离。
图9-4 垂直干线子系统
干线子系统
4．管理子系统
管理子系统设置在每个楼层接续设备房 间内，由交连、互连、跳线和插头等标准的 通信线路连接设备或装置组成。其主要功能 是将垂直干线子系统与各楼层的水平布线子 系统相互连接。常用的管理子系统设备有网 络交换机、布线配线系统和其他有关的通信 设备。利用布线配线系统，管理者可以非常 方便地利用各种跳线变更、调整布线的连接 关系。
综合布线系统
综合布线系统1. 简介综合布线系统是一种用于建造和维护电信设施的标准化解决方案。
它通过将各种电信服务集成到一个统一的基础设施中，提供高效的通信和数据传输功能。
综合布线系统可以应用于各种场景，包括办公楼、学校、机场、医院等。
2. 综合布线系统的组成综合布线系统主要由以下几个组成部分构成：2.1. 传输介质综合布线系统的传输介质包括铜缆和光纤。
铜缆通常用于传输低频信号和短距离通信，而光纤则适用于高频信号和长距离通信。
根据不同的需求，可以选择不同类型和规格的传输介质。
2.2. 连接硬件连接硬件是综合布线系统的重要组成部分，包括插座、跳线架、配线架等。
这些硬件可以实现信号的连接和传输，在系统中起到桥接和分配的作用。
2.3. 终端设备终端设备指连接到综合布线系统的各种电信设备，包括计算机、电话、摄像头等。
通过综合布线系统，这些设备可以进行通信和数据传输。
2.4. 管理系统管理系统用于监控和管理整个综合布线系统。
它可以实时监测传输质量、故障定位、设备管理等。
管理系统的设计和部署可以提高系统的可靠性和安全性。
3. 综合布线系统的优点综合布线系统具有以下几个优点：3.1. 灵活性综合布线系统的结构灵活，可以根据不同的需求进行定制。
无论是增加设备还是增加服务，都可以通过简单的配置和调整来实现。
3.2. 可靠性综合布线系统的组件经过严格测试和认证，具有高可靠性。
其标准化设计和模块化结构使得故障排查和维修更加容易。
3.3. 扩展性综合布线系统可以根据需求进行扩展。
当业务规模增加时，可以通过增加线缆和硬件设备来扩展整个系统，而无需重新构建基础设施。
3.4. 成本效益由于综合布线系统的标准化设计和模块化结构，其部署和维护成本相对较低。
同时，它还可以帮助降低能源消耗和管理成本。
4. 综合布线系统的应用综合布线系统可以应用于各种场景，主要包括以下几个方面：4.1. 办公楼在办公楼中，综合布线系统可以提供稳定和高效的通信服务，满足各种办公需求。
浅析综合布线系统设计
人员培训与技术支持
培训内容：针对不同岗位的人员进行相应的培训，包括理论知识和实 践操作。
技术支持：提供24小时的技术支持服务，确保系统正常运行。
人员管理：建立完善的人员管理制度，确保人员具备相应的技能和素 质。
培训效果评估：定期对培训效果进行评估，不断改进培训内容和方 式。
稻壳学院
感谢观看
汇报人：WPS
添加标题
添加标题
添加标题
添加标题
测试工具：使用专业测试工具对 布线系统进行测试
交付文档：提供完整的布线系统 测试报告和验收文档
01
综合布线系统的维护与管理
日常维护与保养
清洁设备：保持设备清洁， 防止灰尘和杂物影响信号传 输
定期检查线缆：确保线缆没 有破损或老化现象
定期测试：对系统进行测试， 确保各部分正常工作
水平子系统的设计
定义：水平子系统是将信息点连接到管理间的连接系统。 设计要素：确定线缆类型、线槽规格和数量、线缆长度等。 注意事项：考虑未来扩展需求，预留足够的线缆长度和管理空间。 水平子系统的设计应遵循统一标准，确保系统的兼容性和可靠性。
垂直子系统的设计
• 垂直子系统的定义：垂直子系统也称为干线子系统，是综合布线系统中的主干线路部分，负责连 接各个楼层水平布线子系统。
施工过程中的注意事项
确保线缆的标识清晰，方便后续维护和排查 遵循施工规范，保证线缆的弯曲半径符合要求 在管道路由中，应合理设置拉线盒和配线架等设备，便于线缆的固定和连接 在施工过程中，应注意保护线缆，避免过度弯曲或挤压，以免影响信号传输质量
测试方法与标准
测试方法：按照国际标准和行业规范进行测试，包括电缆测试、信道测试 和系统测试等。
• 垂直子系统的构成：由配线设备、跳线、缆线和相关支撑硬件组成。
综合布线系统
在每层楼板上开出一些方孔供电缆通过，钢绳靠墙上的 金属条或地板三脚架固定住。
特点：灵上金属条
电缆绑在钢绳上
水平子系统是每层的配线间至信息插座之间 的部分，由信息插座、水平配线电缆或光纤、 配线设备和跳线（因为一条线路不会一次施工完成，总要
分好几段，也不会是一条直线，有必要的转角，当以上情况出
现时，连接两段之间的引线就叫跳线。）等组成，又称配 线子系统。
特点：在一个楼层上，沿地板或天花板走线。
如图3
3.4 综合布线系统
综合布线系统概述 综合布线系统工程设计 工作区子系统 水平子系统 干线（垂直）子系统 设备间子系统 管理子系统 建筑群子系统
3.4.1 综合布线系统概述

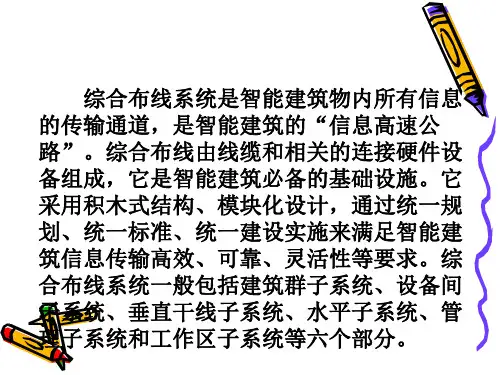

综 合 布 线 系 统 （ Premises Distribution System,PDS ） 是 为 通 信 和 计 算 机 网 络 而 设 计 的，是建筑物内的“信息高速公路”。
垂直子系统主要用于连接各层配线室，并连 接主配线室。
要求：竖井中有金属线槽，且每隔两米焊一 根粗钢筋，以安装和固定垂直电缆。竖井中 的线槽应和各层配线室之间有金属线槽连通。
常用介质是双绞线、光纤
垂直子系统一般设置在一个建筑物的中央位 置，以缩短水平布线的距离
管理子系统到设备间主配线架的最大距离如 图 12所示。
增强型
适用于综合布线系统中配置标准中等的场合，用铜芯电缆组网。 其配置为：每个工作区（站）有两个以上信息插座。每个工作 区（站）的配线电缆均为一条独立的4对双绞线，引至楼层配线 架。采用夹接式（110A系列）或接插式（110P系列）交接硬件。 每个工作区（站）的干线电缆（即楼层配线架至设备总配线架） 至少有3对双绞线。
综合布线系统总结
综合布线系统总结第一篇：综合布线系统总结一、什么叫综合布线系统其实了解它，从名称上下手就简单了。
1、它是一个布线系统；2、它是综合的。
体现在哪呢？一方面是线缆的综合，它把双绞线、大对数电缆、光缆等综合连接在一起组成了一个连接传输平台。
那传输的是什么呢？第二方面是数据的综合，它用于传输电话、计算机、会议、监控等的语音、数据、影像及其它信息。
把不同的信号综合到一套标准的布线中。
二、综合布线的组成1、工作区子系统：概念：从信息插座到用户终端设备之间。
组成：工作区的信息模块（UTP/FTP）、面板、跳线2、水平干线子系统：概念：从工作区的信息插座上到楼层配线间之间。
组成：水平连接双绞线（超五类/六类/屏蔽/非屏蔽、PVC管、金属管、桥架、直线槽等）、水平光缆。
3、管理间子系统——楼层间配线间：概念：用来连接垂直干线子系统和水平干线子系统，组成：配线架、交换机和机柜组成。
4、垂直干线子系统: 概念：将主设备与各楼层配线间系统连接起来。
组成：光纤（单模/多模）、大对数电缆。
5、设备间子系统——中心机房：概念：就是存放主设备的房间。
组成：电缆、连接器、交换机、配线架等。
6、建筑群子系统概念：它是将一个建筑物中的电缆延伸到另一个建筑物的通信设备和装置。
组成：通常是由光缆和相应设备组成。
其实从它的组成上我们就可以看见，设备间和配线间的组成类似，他们可以实现相同的功能。
所以现在常常会在现实施工中把二者合二为一，组成一个弱电间。
三、传输介质1、双绞线：其实就是绞合在一起的对线，使外界电磁信号对它的干扰相互抵消。
它可以有一对、二对、三对……。
（1）按有没有屏蔽层分为屏蔽双绞线(STP)与非屏蔽双绞线(UTP)。
屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。
屏蔽层防止信息被窃听，也可阻止外部电磁干扰的进入，多用于需要被保密的设施。
非屏蔽双绞线（UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。
浅析综合布线系统
• 194•件的绘图工具箱按照系统控制要求插入元件，并对元件的属性进行设置， 完成控制系统的界面监控、开关操作和相关数据的设置。
液体自动混合装置的PLC 控制系统MCGS 监控画面如图2所示。
2.2 控制系统组态画面与实时数据库在 MCGS 中，实时数据库是用数据来描述系统中的实时数据， 用对象变量代替传统意义上的值变量， 系统各个部分均以实时数据库为公用区交换数据，实现各个部分协调动作。
本系统实时数据库主要用到了开关型。
开关型数据主要应用于开关和信号等的链接。
设置控制系统组态的监控画面的动画属性，与实时数据库中定义的变量建立链接关系，来驱动动画组态监控画面。
2.3 控制系统动画连接及编写脚本程序把定义的数据变量与用户画面动画连接完成后，编写脚本程序，实现与配合及监控，脚本程序参考程序是：IF A 阀=1 THEN 液位=液位+0.05 IF B 阀=1 THEN 液位=液位+0.05IF C 阀=1 THEN 液位=液位-0.05IF 液位=>8 THEN S1=1 ELSE S1=0 ENDIFIF 液位=>5 THEN S2=1 ELSE S2=0ENDIFIF 液位=>2 THEN S3=1 ELSE S3=0 ENDIF2.4 控制系统设备窗口属性设定设备窗口是MCGS 监控软件与外部相关控制系统硬件设备的连接的重要窗口，使得MCGS 能从控制系统的外部设备读取数据并控制液体自动混合装置外部设备的工作状态，实现对液体自动混合装置工作过程的仿真与实时监控。
2.5 上位机MCGS控制PLC运行由于X 不能被编程，所以MCGS 通过写M 来实现上位按键对下位PLC 的控制:M0--X0, M1--X1将编写好的程序下载到PLC 并运行关闭GX,以免与MCGS 共用串口出现冲突进入MCGS 运行，这就实现了上位机监控PLC 的运行。
3 结束语通过PLC 程序的运行调试及及上位机MCGS 的运行监控，均能实现液体混合装置的控制要求，是一个很好的教学平台。
综合布线系统浅析
4）常用光纤规格： 单模：8/125μm，9/125μm，10/125μm 多模：50/125μm欧洲标准 62.5/125μm美国标准 5）传输距离 传输速率1Gb/s，850nm a、普通50μm多模光纤传输距离550m b、普通62.5μm多模光纤传输距离275m 传输速率10Gb/s，850nm， a、普通50μm多模光纤传输距离250m b、普通62.5μm多模光纤传输距离100m
建筑群子系统：由连接多个建筑物之间的主干电 缆和光缆、建筑群配线设备、设备缆线、跳线等 组成。 设备间：在每个建筑物的适当地点进行网络管理 和信息交换的场所。 进线间：是建筑物外部通信和信息管线的入口部 位。 管理：管理应对工作区、电信间、设备间、进线 间的配线设备、缆线、信息插座模块等设施进行 标示和记录。
1.2系统构成：
1.3 系统分级 1.2.1铜缆：分A~F级 Ａ级：100Ｋ Ｂ级：1Ｍ Ｃ级：16Ｍ 三类 Ｄ级：100Ｍ 五类、超五类 Ｅ级：250Ｍ 六类 Ｆ级：600Ｍ 七类 布线系统信道由最长90ｍ水平缆线、最长10 ｍ的跳线和设备缆线及最多4个连接器件组成。
1.2.2 光纤 1）光纤等级： OF-300 级。光纤信道应支持的应用长度不应小于300 米。 OF-500 级。光纤信道应支持的应用长度不应小于500 米。 OF-2000 级。光纤信道应支持的应用长度不应小于2000 米。 2）光纤结构： 光纤裸纤一般分为三层： 中心高折射率玻璃芯(芯径一般 为50或62.5μm)，中 间为低折射率硅玻璃包层(直径一般 为125μm)，最外是加强用的树脂涂层。
综合布线系统
2017.12 演讲人：黄炜
一、几个基本概念
1.信道：连接两个应用设备的端到端的传输 通道。 2.永久链路：信息点与楼层配线设备之间的 传输线路。 3.集合点：楼层配线设备与信息点之间的水 平线路路由中的连接点。 4.CP链路：楼层配线设备与集合点CP之间， 包括各端的连接器件在内的永久链路。
综合布线系统概述
综合布线系统概述
综合布线系统的定义、特点和优点
综合布线系统是伴随着智能大厦而崛起的，作为智能大厦的中枢神经,综合布线系统是近二十年来发展起来的多学科交叉型的新型研究领域。
综合布线系统是建筑物或建筑群内部之间的传输网络。
它能使建筑物或建筑群内部的话音设备、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络相连。
综合布线系统特点
特点主要表现在它具有兼容性、开放性、灵活性模块化、扩展性和经济性综合布线系统的优点
1结构清晰，便于管理维护
2、便于扩展，节约成本
3、灵活性强，适应各种需求
综合布线系统标准
国内常用标准简介
综合布线其他相关标准简介
1、防火标准
2、机房及防雷接地标准
3、智能建筑和智能小区相关标准与规范
综合布线系统的组成和拓扑结构
ISO/IEC11801和YD/T926.1-2001标准的综合布线组成，综合布线系统可分为3个部分：
(1)建筑群主干布线子系统
(2)建筑物主干布线子系统
(3)水平布线子系统
EIA/TIA568和GB/Y50311-2000标准，按照EIA/TIA568标准进行划分：
综合布线系统可分为6个部分：
(1)工作区子系统
(2)水平干线子系统(3)管理间子系统
(4)垂直干线子系统
(5)设备间子系统
(6)建筑群子系统
按照EIA/TIA568标准进行划分：
综合布线的拓扑结构
综合布线系统一般采用一种分层星型拓扑结构。
综合布线论文
综合布线论文综合布线概述1.综合布线产生的背景人类社会已开始进入信息社会, 信息逐渐渗透到人们日常生活的领域, 办公自动化、电子商务、网上购物等概念逐渐变为现实, 这一切都是依赖于计算机技术、通信技术、网络技术、信息技术的飞速发展, 依赖于这些新技术在人们生活中的广泛应用。
Internet是这些技术的典型应用, 经过了几年快速的发展, 其规模已发展到几万个互连网。
连接在一起数目众多的基础网络, 成为信息交流的节点, 这些信息节点可以是一座智能大厦, 也可以是智能建筑群。
智能建筑就离不开综合布线系统。
2.传统布线系统的不足建筑物的综合布线系统作为提供信息服务的最末端, 其性能的优劣将直接影响信息服务质量。
传统布线的不足主要表现在: 不同应用系统的布线各自独立, 不同的设备采用不同的传输线缆构成各自的网络, 同时, 连接线缆的插座、模块及配线架的结构和生产标准不同, 相互之间达不到共用的目的, 加上施工时期不同, 致使形成的布线系统存在极大差异, 难以互换通用。
这种传统布线方式由于没有统一的设计, 施工、使用和管理都不方便;当工作场所需要重新规划, 设备需要更换、移动或增加时, 只能重新敷设线缆, 安装插头、插座, 并需中断办公, 显然布线工作非常费时、耗资、效率很低。
因此, 传统的布线不利于布线系统的综合利用和管理, 限制了应用系统的变化以及网络规模的扩充和升级。
为了克服传统布线系统的缺点, 美国AT&T公司贝尔实验室的专家们经过多年的潜心研究, 于80年代末率先推出了SYSTIMAX PDS综合布线系统。
3.综合布线系统的基本概念综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连, 同时能使上述设备与外部通信数据网络相连接。
综合布线系统是为适应综合业务数字网(ISDN)的需求而发展起来的一种特别设计的布线方式, 它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容, 模块化扩展、更新与系统灵活重组的可能性。
综合布线系统
综合布线系统现代办公场所和建筑物需要稳定可靠的综合布线系统来支持各种网络设备和通信需求。
综合布线系统是建筑物内部的基础设施，其设计和实施对于网络性能和效率至关重要。
1. 综合布线系统的定义和作用综合布线系统是一个统一的网络基础设施，用于支持数据、语音、视频等各种形式的信息传输。
它涉及到建筑物内布设的各种电缆、连接器、配线架等设备，以及相关的网络管理和标准化。
综合布线系统的主要作用包括：•支持各种网络设备的连接和通信•提供灵活性和可扩展性，适应不断变化的网络需求•简化网络管理和维护工作•提高网络性能和稳定性2. 综合布线系统的组成部分综合布线系统由多个组成部分构成，其中包括：•水平布线：连接建筑物内部的各个楼层或房间，通常使用双绞线或光纤电缆。
•垂直布线：连接建筑物内部不同楼层之间的通信，通常使用多芯铜缆或光纤。
•主配线架：用于连接水平布线和垂直布线，是整个系统的核心部分。
•接入点：连接用户设备（如计算机、电话等）到综合布线系统的接口设备。
•连接硬件：包括连接器、插座、配线架等设备，用于连接电缆和设备。
3. 综合布线系统的设计原则设计一个高效可靠的综合布线系统需要考虑以下几个原则：•可扩展性：系统应该能够轻松地适应网络扩展或改变的需求。
•冗余性：应该有备用连接和设备，以确保系统在部分组件损坏时仍能正常工作。
•标准化：遵循相应的标准和规范，以确保系统的互操作性和性能。
•可管理性：具有简单有效的管理和维护功能，便于故障检测和排除。
4. 综合布线系统的优势相比于传统分散布线方式，综合布线系统具有以下优势：•简化管理：统一的布线系统管理更加方便和高效。
•降低成本：减少了多次布线和更换的成本。
•提高可靠性：统一规划和管理可以减少故障率和维修时间。
•提升性能：提供更高的传输速率和稳定性。
5. 总结综合布线系统是现代建筑物和办公场所中至关重要的基础设施之一，它在支持多种网络应用和设备方面发挥着重要作用。
通过合理设计和实施综合布线系统，可以提高网络性能、降低管理成本，为用户提供更加便利和可靠的网络体验。
综合布线系统
MDF
MDF
IDF
IDF
TO
TO
TO
TO
TO
TO
MDF
建筑群综合布线系统各子系统拓扑关系
2#模组厂
1#生产厂房
5#综合动力站
4#动火食堂
MDF
MDF
MDF
MDF
各楼层的IDF
3#研发楼
东办公区
MDF
MDF
IDF
IDF
IDF
IDF
IDF
IDF
IDF
IDF
IDF
IDF
L50北侧弱电间
L40北侧弱电间
90米链路长度的测试？
永久链路(90米)测试：由90米电缆和两端接头组成，不含两端测试软跳线。对这段链路进行的物理性能测试
基本链路（94米）测试：由90米水平缆线，两端信息插座，为配线架、两端测试跳线（2米）组成。 它不包括用户端使用的电缆。
通道测试：作为一个完整的端到端链路定义的，它包括了联接网络站点和集线器的全部链路，其中用户的末端电缆必须是链路的一部分，必须与测试仪相连。
2, 场标识
标识管理
3, 插入标识
标识管理
3, 插入标识
跳线的标识
对于 跳线的标识要求使用带有透明保护膜（带白色打印区域和透明尾部）的耐磨损、抗拉伸的标签材料（如乙烯基）。使用这种包裹和伸展性的材料做标签，即使缆线弯曲、变形以及经常的磨损，也不会使标签脱落和字迹模糊不清；
综合布线系统组成
综合布线系统结构
综合布线各个子系统简介
工作区子系统
配线子系统在GB50311-2000国家标准中称为水平子 系统。配线子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。实现工作区信息插座和管理间子系统的连接，包括工作区与楼层管理间之间的所有电缆、连接硬件（信息插座、插头、端接水平传输介质的配线架、跳线架等）、跳线线缆及附件。
综合布线系统技术解析
综合布线系统技术解析综合布线系统是一种为建筑物提供统一、灵活和可持续的通信网络的解决方案。
它涵盖了数据、语音和图像传输，以及电力输送等多个方面。
综合布线系统的技术解析如下：1. 结构布线系统结构布线系统是综合布线系统的基础，它包括了建筑物内的电缆、插座和连接设备等基础设施。
其主要特点如下：- 可持续性：结构布线系统采用统一的标准，可以支持多种通信协议和设备，具有较长的使用寿命。
- 灵活性：结构布线系统可以根据不同的需求进行扩展和调整，以适应建筑物内通信需求的变化。
- 安全性：结构布线系统采用标准化的连接方式和保护措施，能够提供稳定可靠的通信环境。
2. 数据传输技术综合布线系统支持多种数据传输技术，包括局域网（LAN）和广域网（WAN）。
常见的数据传输技术有：- 以太网：以太网是一种常见的局域网传输技术，基于IEEE 802.3标准。
它使用双绞线等传输介质，能够提供高速、可靠的数据传输。
- 光纤通信：光纤通信是一种使用光信号传输数据的技术。
它具有高带宽、低延迟和抗干扰等特点，适用于长距离传输和高速数据传输。
3. 语音传输技术综合布线系统也支持语音传输技术，以满足建筑物内的通信需求。
常见的语音传输技术有：- IP语音：IP语音是一种基于互联网协议（IP）的语音传输技术。
它可以将语音数据转换为数字信号，并通过IP网络进行传输，提供高质量的语音通信。
- 模拟语音：模拟语音传输是一种传统的语音通信方式，它使用传统的模拟电话线路进行传输。
4. 图像传输技术综合布线系统支持图像传输技术，以满足建筑物内的监控和多媒体需求。
常见的图像传输技术有：- IP视频：IP视频是一种基于IP网络的视频传输技术。
它可以将视频数据转换为数字信号，并通过IP网络进行传输，提供高清晰度和远程访问的视频监控解决方案。
- HDMI：HDMI是一种常用的高清多媒体接口标准，用于将高清视频和音频信号传输到显示设备。
5. 电力输送综合布线系统还可以用于电力输送，以满足建筑物内的供电需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进线 间作为入 口设施和 建筑群 配线设 备的安装 场所， 以及 建筑物 外部通信 与 信息管 线 的入 口。通常 一栋 建筑物 内有 一 间进 线 间， 多位于地 下一层 ， 且 一 问进 线 间一般 有多 家 电信业 务经营 者 同时使 用 。引入进线 间 的外线 最好经 过 两 个不 同 的路 由， 以便于 连通 外 部管 道 。进 线 间的面 积 要参 考建筑 物 的实 际 情 况， 充分考 虑进 线 管道 及入 口设施 的最终 容 量。缆 线入 口处 的 管孔 数量要 考虑 满 足 多家 电信 业 务经 营 者 的需要 ， 多留 几个 余孔 。 并
前言 计算 机技 术和信 息技 术的 完善 使建筑 设计 １益趋 向智 能化 。综合 布线 系 ５ 统作 为一种 通信 传输 网络 ， 建筑 物 内、楼群 问 实现 了 自动化 办 公、智 能化 在 办公 ， 智能建 筑信 息的传 输 、控 制与 管理奠 定 了基础 ， 为 了当今 建筑 设计 为 成
中 重要 的组 成 部 分 。
４、 设 备 『 司
１什么 是综 合布 线 系统 综合布 线系统是 建筑物 内或者 建筑群 内的一种传 输 网络 ， 但是它不 仅能连 接 一 定区 域 内 的语音 、信息 交换 设 备 、数据 通信 设 备 、建筑 物 自动 化 管 理 设备 、建 筑 物物 业 管 理设 备 等 系统 ， 能 连接 建 筑群 内部 与外 部 的通 信 网 还 络 。简 单地 说， 合布 线 系统 是一 种应 用， 综 它主 要 支持 语 音 、图像 、 多媒体 等数 据 信 息 的传 递 。 综合布 线 系统使用 的 网络 拓 扑结构 为星 型， 这种拓 扑结 构 比较 开放， 结构 中的每 个分支 都相对 独立 ， 改动任 意一 个子系 统都 不会对 其他 分支 带来 影响 。 网络类 型在 星型 、环 型与 线型之 间的转 换也 十分 容 易， 只需要 改变 结 点处 的 连接 状态即可 。 ２综合 布线 系统 的设 计 ２ １设 计规范 ． Ｇ ５３ ２ ２ ０ 综 合布 线系统 工程 验收 规范 》 Ｂ ０ １ — ２ ０ 综 Ｂ ０ １ — ０ ７《 、Ｇ ５３ １ ０ ７《 合布线 系统工 程设计 规 范》 Ｊ Ｊ ６ ２ ０ 民用 建筑 电气设 计规 范》 Ｇ ５ ３ ３ 、 Ｇ １ — ０ ８《 、 Ｂ ０４ ２ ０ 建筑 物 电子信 息系统 防雷技 术规 范》 ８ １ １ ３《 ０ ４《 、０ Ｘ ０２ 综合 布线 系统 工 程 设 计 与施 工 图 集》 以及 国家 现行 的其 他 有 关规 范 及 行业 标 准 。 ２ ２ 设计 步骤 １ 、研究 要 设计 的 建筑 物 的功 能及 弱 电系统 （） １ 清楚建 筑物 的功 能， 分是办 公楼 、商 场等 公共 区域 ， 区 还是 住宅 、公 寓等 较 私 人 的 区 域 。 （） ２ 建筑 内 的弱 电系统 包括计 算 机网络 系 统、通 信 网络系 统 、建筑 设备 自动化 系 统等 ， 究这 些 弱 电系 统 的结 构及 功 能 。 研 （） ３ 了解 设备机 房 的 位置 环境 。 （） ４ 了解 物管 人 员及 业主 用户 对弱 电系统 的布 线 要求 。
４１ ３。
３ 、倘若 路 由上存 在干 扰源 ， 且距 离过 小 时， 并 可使 用金 属管 线屏 蔽该 干
扰， 者 启用 光 缆布 线 系统 和 屏蔽 布线 系 统 。 或 ４、电位 接 地端 子 板 。
—
设备 间用 于安 装建筑 内的计算 机 网络设备 、电话交 换机 设备及 建筑 物配 线 设备 ， 也用 于 进行 网络 管 理。设 备 间 内的配 线设 备干 线 的侧容 量要 与主 干 缆 线的容 量保持 一致， 设备 的侧 容量要 与设备端 口或 干线侧配 线 的容 量保持 一 致 。每 一幢 建筑 内都 要设 置至 少 一个 设备 间， 其位置 要 方便 设备 接地 。为 了 方 便 主干 缆线 的 引入 ， 备 间要 尽可 能靠 近 建筑 物 的线 缆 竖井位 置 。 设 ５、建 筑 群子 系 统 建筑 群子 系统 可 以连接 多 个建筑 物 ， 由主干 光缆 、主干 电缆 、建 筑群 它 配 线 设备 、设 备跳 线 、设 备缆 线 构成 。建筑群 配 线 设备 的 容量 要 与建 筑 群 主 干缆线 的容量 、外 部引入 的 建筑群 主 干缆线 容 量保 持一致 。
７、管 理
管 理 就 是按 模 式 标 识 、记 录 设 备 问 、进 线 电信 管 理 间 及 工 作 区 的缆 线 、配 线 设 备 、信 息点 等 设 施 。管 理 的 内容有 ： 理 方 式 、连 接 、色 标 、 管 标 识等等 ， 他们 能给设 备 的管理和 维护 带来 方便， 对管 理水平 及 工作效 率都有 所提高。 ２ ４ 电气 防护 与接 地 ． １ 、综合布 线 与 电力 电缆 之间 的距 离， 以及 与 电气 设备 之 间的最 小净距 离 必 须 符合 国家 的 有 关 规 定 。 ２ 、公用 接地 系统 较 为可 靠 。若采 用 单独 接 地系 统， 接地 电阻不 能大 于
