110KV变电站控制电缆敷设作业指导书

茌平新城110kV变电站控制电缆敷设作业指导书编制：日期：审核：日期：批准：日期：施工单位：日期：一、施工准备1、工器具准备电缆放线架、钢锯、电缆剪断钳、兆欧表、对讲机、塑料编带、塑料胶带、绑线、记号笔、打号机（线号管）、打牌机、尼龙绳、尼龙扎带、热缩管、热缩枪、压线钳、线鼻子、接地软线（做屏蔽）、万用表、剥线钳、斜口钳、尖嘴钳、壁纸刀、螺丝刀、打火机、手套、急救箱等。

“可做表说明”2、技术准备（1）熟悉就地设备、控制盘柜的安装位置、电缆沟走向。

（2）核对接线图纸和电缆清册，并与相关专业人员进行图纸会审。

（3）对电缆敷设路径进行二次设计，编制电缆敷设清单。

核对电缆规格、型号、数量与电缆清单相符。

（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。

二、施工方法及要求1、电缆运输及现场存放根据现场情况，规划好电缆盘存放场所，一方面要考虑不影响交通，另一方面要选择易于放线的位置，电缆盘在现场应摆放整齐。

2、电缆敷设前应完成的工作电缆敷设要专人负责，严格过程控制。

敷设前，应检查电缆型号、规格等应符合设计，对电缆进行外观检查及绝缘电阻测量，并做好记录，合格后方可施放。

3、敷设通道应畅通并验收合格检查敷设路线是否明确，有无堵塞或不便通行的地方。

检查电缆两端的设备是否就位，位置是否正确，并预先编号以利施工。

4、电缆敷设的工艺要求（1）动力电缆、控制电缆与信号电缆应分层敷设。

自上而下的排列顺序为：35kV电力电缆、10kV电力电缆、照明电缆、直流电缆、控制电缆、通讯及屏蔽电缆。

敷设后应根据需要留出一定的备用长度（2）尽量同一方向电缆一次敷设完毕，对不能一次敷设的电缆，给其留出适当的位置，以便以后敷设。

（3）在敷设过程中注意转弯部分，应配备有经验的电缆工，一根电缆敷设完，在转角处每根电缆要一致地相互平行转弯，即整理、绑扎、挂牌，以保证敷设整齐、美观、正确。

（4）在十字交叉处，要力求把分向一边的电缆一次进行敷设，另一边再作一次敷设，使交叉处只成两层交压，以求美观，沿竖井敷设时使电缆交叉尽量集中在底部。

变电站电缆敷设安装施工工艺

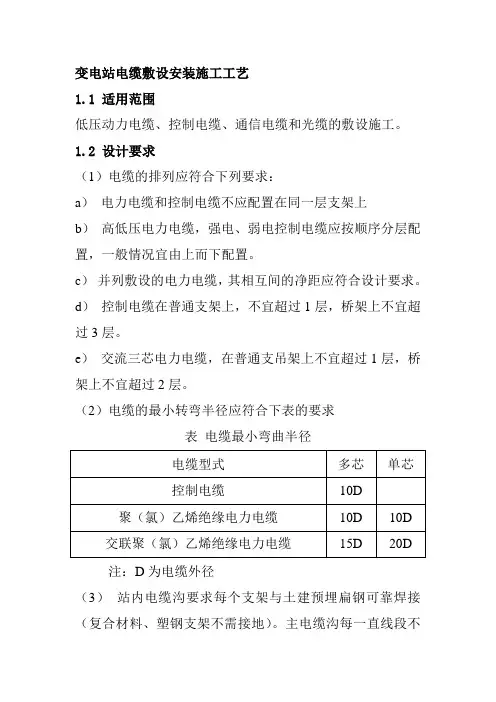

变电站电缆敷设安装施工工艺1.1 适用范围低压动力电缆、控制电缆、通信电缆和光缆的敷设施工。

1.2 设计要求（1）电缆的排列应符合下列要求：a）电力电缆和控制电缆不应配置在同一层支架上b）高低压电力电缆，强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。

c）并列敷设的电力电缆，其相互间的净距应符合设计要求。

d）控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层。

e）交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层。

（2）电缆的最小转弯半径应符合下表的要求表电缆最小弯曲半径电缆型式多芯单芯控制电缆10D聚（氯）乙烯绝缘电力电缆10D 10D交联聚（氯）乙烯绝缘电力电缆15D 20D注：D为电缆外径（3）站内电缆沟要求每个支架与土建预埋扁钢可靠焊接（复合材料、塑钢支架不需接地）。

主电缆沟每一直线段不少于3点与主地网连接(支沟1点即可)，接地点间距不大于40m。

（4）电缆沟排水及其他要求：a）在电缆支架安装前或电缆敷设前,应将室内外的电缆竖井底，电缆沟底等全面清理,清除土建残留的水泥砂浆，泥沙等,以使电缆沟排水畅顺。

b）施工完后需对电缆穿管。

电缆沟壁及建筑物打孔等全面检查，一律用水泥砂浆堵塞。

修补，批荡，以防砂、泥、水进入沟、井等。

c）室外电缆沟，在电缆敷设完后，沟盖板应全部盖严，以减少地面水进入沟内。

（4）户外引入设备接线箱的电缆应有保护和固定措施。

（5）电缆固定应符合下列要求：a) 垂直敷设或超过45°倾斜敷设的电缆在每个支架上，桥架上每隔2m处固定；b）水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5~10m处固定；c）单芯电缆的固定应符合设计要求，单芯电力电缆固定夹具或材料不应构成闭合磁路。

（6）电缆就位应符合下列要求：a) 端子箱内电缆就位的顺序应按该电缆在端子箱内端子接线序号进行排列，穿入的电缆在端子箱底部留有适当的弧度。

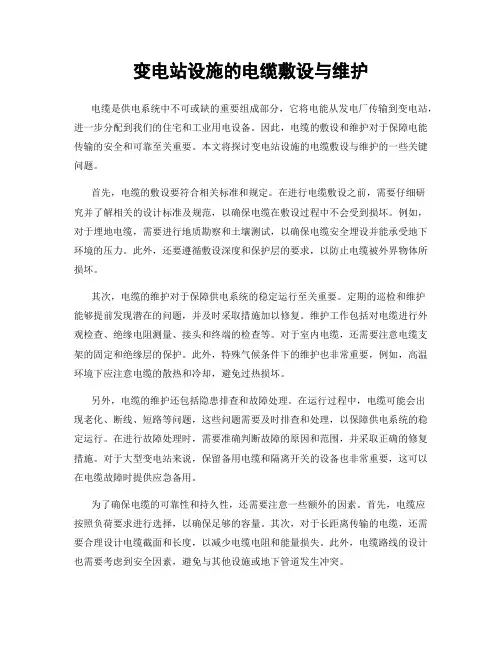

变电站设施的电缆敷设与维护

变电站设施的电缆敷设与维护电缆是供电系统中不可或缺的重要组成部分，它将电能从发电厂传输到变电站，进一步分配到我们的住宅和工业用电设备。

因此，电缆的敷设和维护对于保障电能传输的安全和可靠至关重要。

本文将探讨变电站设施的电缆敷设与维护的一些关键问题。

首先，电缆的敷设要符合相关标准和规定。

在进行电缆敷设之前，需要仔细研究并了解相关的设计标准及规范，以确保电缆在敷设过程中不会受到损坏。

例如，对于埋地电缆，需要进行地质勘察和土壤测试，以确保电缆安全埋设并能承受地下环境的压力。

此外，还要遵循敷设深度和保护层的要求，以防止电缆被外界物体所损坏。

其次，电缆的维护对于保障供电系统的稳定运行至关重要。

定期的巡检和维护能够提前发现潜在的问题，并及时采取措施加以修复。

维护工作包括对电缆进行外观检查、绝缘电阻测量、接头和终端的检查等。

对于室内电缆，还需要注意电缆支架的固定和绝缘层的保护。

此外，特殊气候条件下的维护也非常重要，例如，高温环境下应注意电缆的散热和冷却，避免过热损坏。

另外，电缆的维护还包括隐患排查和故障处理。

在运行过程中，电缆可能会出现老化、断线、短路等问题，这些问题需要及时排查和处理，以保障供电系统的稳定运行。

在进行故障处理时，需要准确判断故障的原因和范围，并采取正确的修复措施。

对于大型变电站来说，保留备用电缆和隔离开关的设备也非常重要，这可以在电缆故障时提供应急备用。

为了确保电缆的可靠性和持久性，还需要注意一些额外的因素。

首先，电缆应按照负荷要求进行选择，以确保足够的容量。

其次，对于长距离传输的电缆，还需要合理设计电缆截面和长度，以减少电缆电阻和能量损失。

此外，电缆路线的设计也需要考虑到安全因素，避免与其他设施或地下管道发生冲突。

总的来说，变电站设施的电缆敷设与维护是非常重要的工作，直接关系到供电系统的安全和可靠运行。

在电缆敷设过程中，需要遵循相关标准和规定，确保电缆安全埋设。

在维护工作中，要定期巡检和维护电缆，及时发现并解决潜在问题。

强电项目关键施工技术重点难点与解决方案

强电项目关键施工技术重点难点与解决方案强电项目指的是电力系统工程中供电能力大、电压高的工程，包括电厂变电站建设、高压输电线路建设、重要用电工程建设等。

在强电项目的施工过程中，存在着一些关键施工技术、重点、难点问题需要解决。

本文将围绕这些问题展开讨论，并提出相应的解决方案。

一、关键施工技术1.高压电缆的敷设与绝缘高压电缆的敷设需要保证电缆的绝缘能力，避免漏电或电磁干扰的产生。

关键技术包括电缆敷设的路径选择、敷设方法的合理安排、绝缘材料的选择等。

解决方案：利用先进的电缆敷设技术，例如管道敷设、隔离敷设等，采用优质的绝缘材料，确保电缆的安全可靠运行。

2.输电线路的塔杆建设与线路架设输电线路的塔杆建设涉及到基础的施工和塔杆的安装，线路架设需考虑导线的张力与弧垂等参数。

关键技术包括基础工程施工、塔杆的安装调整和线路的架设等。

解决方案：严格按照设计要求进行基础工程施工，采用先进的塔杆安装技术，确保塔杆的稳固性；在线路架设过程中，进行细致的导线张力与弧垂调整，确保线路的合理运行。

二、重点问题1.安全施工强电项目施工中存在着大电流、高电压等高风险因素，因此安全施工是重点问题。

需要注意的是施工人员的用电安全、设备的安全操作以及施工现场的安全管理等。

解决方案：加强安全教育培训，提高施工人员的安全意识；配备完善的安全设施，保障现场安全；建立严格的施工作业规范，并进行监督和检查，确保施工过程中的安全。

2.施工期限控制强电项目一般规模庞大，施工周期长，需要合理控制施工期限。

影响施工期限的因素包括工程规模、施工队伍的安排、设备材料供应等。

解决方案：合理分配施工资源，组织高效的施工队伍；提前做好设备材料供应计划，确保施工过程中的材料供应及时；严格施工计划，加强施工进度监控，及时调整，确保施工期限的控制。

三、难点问题1.设备材料的选用与调试强电项目中所使用的设备材料种类繁多，需要根据实际情况选用适合的设备材料，并进行调试。

此过程中存在着设备材料种类繁多、调试难度大等问题。

变电站电缆敷设防火封堵施工方案

变电站电缆敷设防火封堵施工方案一、项目概况变电站电缆敷设是电力工程建设中的一个关键环节，其施工质量和安全性直接影响到电力系统的运行效果和安全稳定性。

防火封堵施工是电缆敷设过程中的一个重要程序，旨在保证电缆穿越建筑物的洞口不产生火灾，确保变电站电气设备和人员的安全。

本方案旨在就变电站电缆敷设防火封堵的施工方案进行详细说明。

二、施工原理1.防火封堵材料：将具有防火阻燃性能的材料作为防火封堵材料，用于灌浆封堵电缆穿越洞口。

2.防火封堵方法：将防火封堵材料充分灌浆填充电缆穿越洞口及周边，确保封堵材料可以完全填充电缆穿越洞口，并与周围结构紧密结合，形成一个完整的防火封堵系统。

三、施工准备1.施工材料准备：根据设计要求准备好具有防火阻燃性能的封堵材料。

2.工具和设备准备：准备好适合施工的工具和设备，如搅拌桶、搅拌棒、灌浆枪等。

3.工作区域准备：对施工区域进行清理，并悬挂好警示标志，确保周围人员的安全。

四、施工步骤1.洞口清理：将电缆穿越洞口及周边清理干净，确保无杂物和油污。

2.封堵材料制备：按照封堵材料的配比要求，将防火封堵材料与水按照一定比例混合搅拌，使其达到均匀稠度。

注意：应严格控制材料的含水率和搅拌时间，避免出现质量缺陷。

3.封堵施工：用灌浆枪将封堵材料注入电缆穿越洞口，确保封堵材料充分填充并与周围结构紧密结合。

同时，按照设计要求，对封堵材料进行分层施工，确保每一层都能够完全封堵。

4.养护及质量检查：施工结束后，对封堵材料进行养护，直至达到设计强度。

同时进行质量检查，确保施工质量符合设计要求。

五、施工安全措施1.施工现场应设置明显的警示标志，并进行封闭和管控，避免非施工人员进入施工区域。

2.施工人员应穿戴好符合施工安全要求的个人防护装备，如安全帽、安全鞋、防尘口罩等。

3.施工过程中，应注意防火封堵材料的搅拌和灌注的过程中，避免产生火源。

4.施工过程中，应加强火源监测和消防安全检查，确保施工现场的安全。

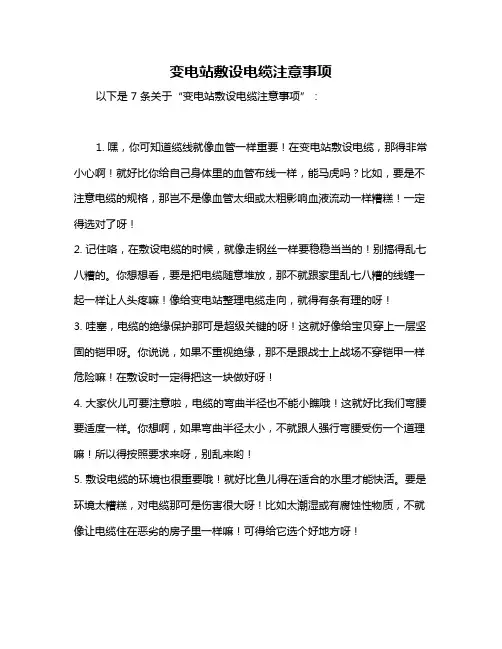

变电站敷设电缆注意事项

变电站敷设电缆注意事项
以下是 7 条关于“变电站敷设电缆注意事项”：
1. 嘿，你可知道缆线就像血管一样重要！在变电站敷设电缆，那得非常小心啊！就好比你给自己身体里的血管布线一样，能马虎吗？比如，要是不注意电缆的规格，那岂不是像血管太细或太粗影响血液流动一样糟糕！一定得选对了呀！
2. 记住咯，在敷设电缆的时候，就像走钢丝一样要稳稳当当的！别搞得乱七八糟的。

你想想看，要是把电缆随意堆放，那不就跟家里乱七八糟的线缠一起一样让人头疼嘛！像给变电站整理电缆走向，就得有条有理的呀！
3. 哇塞，电缆的绝缘保护那可是超级关键的呀！这就好像给宝贝穿上一层坚固的铠甲呀。

你说说，如果不重视绝缘，那不是跟战士上战场不穿铠甲一样危险嘛！在敷设时一定得把这一块做好呀！
4. 大家伙儿可要注意啦，电缆的弯曲半径也不能小瞧哦！这就好比我们弯腰要适度一样。

你想啊，如果弯曲半径太小，不就跟人强行弯腰受伤一个道理嘛！所以得按照要求来呀，别乱来哟！
5. 敷设电缆的环境也很重要哦！就好比鱼儿得在适合的水里才能快活。

要是环境太糟糕，对电缆那可是伤害很大呀！比如太潮湿或有腐蚀性物质，不就像让电缆住在恶劣的房子里一样嘛！可得给它选个好地方呀！
6. 哇哦，电缆的固定也是不容忽视呀！这就好像给调皮的孩子系上安全带一样。

要是不固定好，晃来晃去的，那不就容易出问题嘛！千万别偷懒，好好把电缆固定住啦！
7. 最后一点，也是很关键的一点哦！那就是要经常检查呀！这就像给变电站做体检一样。

不检查怎么知道有没有问题呢？发现问题及时处理，这样才能保证一切顺顺利利的呀！
我觉得在变电站敷设电缆这些注意事项真的太重要了，每一项都得认真对待，不然出了问题可就麻烦大啦！。

10KV高压电缆敷设专项施工方案

10KV高压电缆敷设专项施工方案10KV高压变压器迁移专项施工方案一、施工内容本次施工旨在满足A区施工现场及生活区用电需求，将现场室外三台630KVA箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心东北角安置。

电缆型号为YJLV22-10KV-3*240.电缆敷设分为保护管敷设和地面直埋敷设两部分，全长计划295米。

施工完成后，所有电缆头压接完毕经过试验后通电运行。

二、电缆走向电缆敷设走向依据现场外线图制定，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源，经电缆保护管引下进入地面下，向北地面直埋敷设，沿现场施工硬化道路边缘向西直埋，经过锅炉房前面走硬化道路下侧直埋，向北直达箱式变压器调整后位置。

三、箱式变压器安装本次箱式变压器安装主要是将原有的箱变及电缆分界箱移位至新的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。

四、电缆敷设电缆敷设工艺流程如下：1.电缆进场检查验收；2.电缆敷设前先进行地面勘察，确定敷设路线，标明敷设线路，设置标志牌，确定电缆敷设的起点和终点；3.进行地面开挖，开挖深度为1.2米，开挖宽度为1.5米；4.进行管道敷设，将电缆放入保护管中，保护管敷设完毕后进行地面直埋敷设；5.进行电缆接头的制作和安装；6.进行电缆敷设的试验和调试。

五、资源配置本次施工所需资源包括人力、物力和财力等。

具体资源配置根据施工进度计划进行调配，确保施工进度和质量。

六、施工进度计划本次施工进度计划包括前期准备、电缆敷设、箱式变压器移位、电缆接头制作和安装、试验和调试等阶段，根据实际情况进行调整。

七、安全措施施工过程中，应严格遵守安全操作规程，做好现场安全防护措施，确保施工人员和设备的安全。

同时，定期进行安全检查和隐患排查，及时处理安全问题。

在电缆进场后，我们需要对电缆进行详细的检查验收，包括外观、规格型号、电压等级、长度、合格证以及耐热阻燃的标识等方面的检查。

变电站高压电缆敷设安装要点

变电站高压电缆敷设安装要点发表时间：2019-05-17T16:41:59.877Z 来源：《电力设备》2018年第32期作者：唐权芳[导读] 摘要：随着社会的发展，越来越多的人群涌入城市，城市化的发展，电力传输就不允许继续采用高压架空线路的形式，而是采用高压电缆形式；因此高压电缆的安装质量至关重要，直接将影响用户用电的可靠性及系统稳定性。

(安徽送变电工程有限公司安徽合肥 230601)摘要：随着社会的发展，越来越多的人群涌入城市，城市化的发展，电力传输就不允许继续采用高压架空线路的形式，而是采用高压电缆形式；因此高压电缆的安装质量至关重要，直接将影响用户用电的可靠性及系统稳定性。

关键词：技术交底、电缆敷设、电缆终端、金属防护层、防火阻燃高压电缆施工前，全体施工人员必须接受技术交底，技术交底应包含但不限于以下内容：图纸设计意图、工作内容及范围、主要质量要求及保证质量的措施、施工程序及主要施工方案、国家电网公司输变电工程标准工艺、质量通病防治措施及强制性条文执行计划方案、职业安全健康及环境保护等。

一、作业准备根据图纸及相关资料仔细检查工机具材料、试验仪器准备是否齐全。

电缆及附件到场后应进行下列项目检查：产品技术文件应齐全；电缆型号、规格、长度应符合设计要求；电缆外观不应受损，电缆封端应严密；附件部件应齐全，材质质量应符合产品技术要求；电缆附件的绝缘材料的防潮包装应密封良好，并按照材料性能和保管要求贮存和保管；二、作业方法和要求1 直埋式电缆沟施工方法及要求(1)电缆沟工程的土建作业内容为土方开挖和垫层施工、土方回填、标志桩设置。

(2)电缆沟技术参数：直埋式高压电缆沟的深度必须保证电缆敷设后与地面距离不小于700mm，宽度应保证电缆间的间距满足表14-4规定：（3）电缆沟土方开挖:在电缆沟土方开挖之前，根据控制网放灰线、电缆沟中心线以及电缆沟的控制标高，为了使高压电缆在敷设完成后留有一定的裕度，电缆沟可在适当位置挖一个半弧形沟槽，开挖可采用机械或人工开挖，严格控制电缆沟的底板标高。

变电站中的二次电缆敷设施工工艺研究

变电站中的二次电缆敷设施工工艺研究摘要：在我国建设坚强智能电网的过程中，国家电网公司投入大量资金用于电网的建设与升级，变电站是电网建设的基本单元，承担着变换和传输电能的重要任务。

二次电缆敷设是变电站电气施工的重要工序，敷设过程流程繁多容易出错，因此，做好变电站二次电缆敷设，提升电缆施工工艺，对提升变电站整体施工质量有重要意义。

关键词：变电站；二次电缆敷设；施工工艺引言现代变电站中的电缆连接属数量不断增多，变电站中，光纤、电缆、数据线等各项内容的应用量较大。

变电站中，二次电缆敷设过程中，在电缆密集处，电缆、光缆、网线等各项内容辐射混乱，容易导致变电站中各种电缆之间相互干扰，温度上升，这将会导致电缆在实际运行过程中，安全运行水平降低，对电缆日常巡检，以及变电站后期的改造产生不良影响。

由此可见，应当从变电站的实际情况出发，加强对二次电缆敷设工艺的研究非常重要。

一、变电站二次电缆敷设准备工作在变电站中进行二次电缆敷设，需要做好统筹布局，并且要对相应的走向情况进行合理设计，敷设前期准备工作包括以下内容：（1）对施工过程中采用的图纸进行详细审核。

（2）勘察施工现场的具体情况。

（3）检查电缆、设备。

（4）电缆沟支架安装。

审核施工图纸、施工总图、电缆清册，一次接线图、二次接线图，以及相应的原理图，核对电缆清册编号、信号、起止点等；电缆沟支架的安装主要包括支架、槽盒、桥架等，在对不同区域进行连接时，应当依据实际情况，适当的增加异性支架。

与此同时，敷设电缆前，应当标识清楚主控制、户外电气间隔、以及设备等，从而为二次电缆敷设工作的开展提供相应的支持。

二、二次电缆敷设施工程序2.1准备工作变电站二次电缆敷设需要统筹布局及合理设计走向，前期准备工作和电缆的辅助设施是合理设计的基础。

敷设前准备工作主要包括：（1）施工图纸审核；（2）工程现场查勘；（3）设备、电缆检查；（4）电缆沟支架等安装。

施工图纸审核，审核施工总图、电缆清册以及一次、二次的接线图和原理图，核对电缆清册的电缆编号、型号、起止点等与接线图、原理图是否够完全一致；电缆沟支架等安装，包括支架、槽盒、桥架等安装，各区域连接处必要时应加装异型支架等。

城市供电规范电缆敷设和变电站建设的技术要求

城市供电规范电缆敷设和变电站建设的技术要求随着城市化的快速发展，城市供电系统也面临着日益严峻的挑战。

为了保障电力供应的安全、稳定和高效，城市供电的电缆敷设和变电站建设必须符合一定的技术要求。

本文将就城市供电规范中对电缆敷设和变电站建设的技术要求进行探讨。

一、电缆敷设技术要求1. 电缆材质选择为了确保电力传输的稳定性和安全性，城市供电电缆的材质选择应符合国家相关标准。

一般情况下，矿物绝缘电缆应采用铅套电缆或钢带铠装电缆，聚氯乙烯绝缘电缆应采用交联聚乙烯绝缘电缆。

2. 电缆敷设方式电缆的敷设方式一般有地下敷设和架空敷设两种。

选择敷设方式时需要考虑到城市的地质条件、交通情况和环境保护等因素。

在城市的主要交通路段和人口密集区域，应优先选择架空敷设方式，以方便维修和改造工作。

3. 电缆敷设深度电缆敷设的深度应符合国家相关规定，一般来说，架空电缆的最低高度应不低于5米，地下电缆的埋深应不小于0.7米。

同时，应保证电缆的绝缘和防潮措施，以防止外界因素对电缆的损害。

4. 电缆接头及防护电缆接头是电缆线路中的关键部件，对于供电系统的可靠性有着重要影响。

因此，在城市供电系统中，电缆接头的安装应遵循国家相关标准，并且采用可靠的绝缘和密封技术，以防止湿气、灰尘等外界因素对接头的影响。

二、变电站建设技术要求1. 建设规划布局变电站的建设应遵循城市规划和供电网络建设规划，根据城市的用电负荷和用电需求合理确定建设规模和布局位置，并确保变电站的总体布局合理和紧凑，以节约土地资源。

2. 变电设备选型变电站的设备选型应符合国家相关标准和技术要求。

在城市供电系统中，应采用先进、可靠的变电设备，并考虑到未来的扩容和升级需求，以提高供电系统的可靠性和稳定性。

3. 安全防护措施变电站的建设应符合国家相关的安全生产法规和标准，特别是在变电站的运行期间，应加强对可燃、易爆物品的保护措施，并设置有效的防火、防爆设备，确保供电系统的安全运行。

4. 自动化控制系统随着信息技术的发展和智能化的需求，城市供电系统的自动化控制水平也日益提高。

电缆敷设安全技术措施

、施工前必须安全确认：确认施工环境无隐患，施工工具无隐患，施工人员安全防护用具齐全，同时，确认施工结束后无隐患。

2、施工过程中由施工负责人负责施工具体安排，安全负责人负责安全监督工作，所有人员必须听从指挥。

3、施工期间，严禁带电敷设、回收电缆。

4、施工人员需要站在矿车内作业时，要先用专用掩车木在矿车下方挡实，轨道坡度超过0.7%时必须用阻车器掩实矿车，防止矿车在施工期间滑动。

5、施工人员在推车过程中，推车人员要正确站位，严禁人员站在矿车两侧，同时对矿车前拉后推；施工人员推车时，听从施工负责人现场指挥，严禁乱喊口号，推车速度不能过快。

6、推车皮时，所有人员必须在车皮后方施工，若两辆车皮同向时，必须保持距离在20米以上。

7、多人拉电缆时要听从专人指挥互相合作，用力均匀并站在电缆同侧，转弯时站在电缆外侧，否则可能造成人员挤伤。

8、电缆装车过程中施工人员注意手不要搭在车沿上，防止电缆挤伤手。

9、在需要使用梯子时要安排专人扶梯，登高作业人员要佩带保险带。

10、施工负责人必须携带便携式瓦斯报警仪。

搭、拆火时注意瓦斯浓度，瓦斯浓度超过0.8%时，必须立即断电、停止作业。

11、电源拆、搭火时，必须按照《煤矿井下电工作业规程》作业，严禁带电作业。

12、其他未尽事宜，按《煤矿安全规程》执行。

井下敷设电缆施工方案及安全技术措施一、施工时间：2011年3月29 日二、施工地点：地面变电所至井下移动变电站三、人员组织：施工负责人：张思伦安全负责人：张思伦参加工作人员：主井工区早、中班及机电全体人员四、施工方案：地面变电所向井下西三平巷移变敷设3*35平方高压电缆：（1）电缆下头能满足移动变电站接线、布置、悬挂要求的适中长度。

（2）电缆的上头，从井口向下的一个小洞口穿出至地面变电所。

五、安全技术措施1.施工前必须组织参加施工人员学习，并提前熟悉现场，了解施工内容。

参加施工人员要有组织、有纪律，听从管理服从分配。

2.施工前，必须向调度室汇报，由调度通知各单位人员到井口集合。

变电站工程关键工序监理质量控制措施-电缆敷设

变电站工程关键工序监理质量控制措施-电缆敷设1、敷设前按设计要求检查电缆材料外观及质量证明文件。

2、检查电缆沟内有无杂物，电缆埋设深度是否符合设计要求。

3、检查电缆支架及电缆保护管预埋、安装情况。

4、检查电缆展放过程有无超载、有无防捻。

采用机械敷设电缆时，牵引机和导向机构应调试完好，并应有防止机械力损伤电缆的措施。

电缆敷设时，不应使电缆在支架上及地面摩擦拖拉。

机械敷设电缆时，其最大牵引强度和牵引速度应符合GB50168-2018规范要求。

机械敷设电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。

110kV及以上高压电缆敷设时，转弯处的侧压力应符合产品技术文件要求，无要求时不应大于3kN/m。

5、检查有无将电缆在地面摩擦拖拉的野蛮施工现象。

6、检查电缆排列是否整齐有序。

交流单芯电缆敷设时应使三芯电缆在空间上尽量对称，使各芯磁场相互叠加抵消。

7、检查电缆固定是否牢固可靠，交流系统的单芯电缆固定夹具是否构成闭合磁路。

8、检查电缆对地下管道等设施安全距离是否满足规范要求。

电缆之间、电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距应符合设计要求，当设计无要求时，应符合GB50168-2018第6.2.4条规定。

9、监督检查电缆头制作情况。

10、检查单芯电力电缆的接地箱等电缆附件的安装是否符合设计要求。

11、检查电缆芯线接线情况。

12、检查电缆保护管及孔洞是否封堵严密。

13、检查电缆最小弯曲半径应符合GB50168-2018第6.1.7条规定。

14、检查施工单位应严格按设计及规范要求进行电缆防火阻燃设施施工。

500kV变电站电缆敷设施工设计方案

500kV变电站电缆敷设施工方案目录1、适用围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (4)5、施工作业流程 (4)6、施工工艺及要求 (4)7、危险点分析及控制措施 (12)8、安全施工措施 (14)9、环境保护措施 (15)10、标准工艺要求 (15)一、适用围及概述1.1本方案适用于牟**00kV变电站工程电缆敷设安装施工工作，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求与标准、安全措施等。

1.2电缆选择敷设时电缆编号参阅电缆清册，在清册中的长度应以现场实际测量长度为准。

1.3电缆敷设方式主要电缆在电缆层电缆沿桥架敷设，部分电缆在电缆沟或者电缆竖井沿支架敷设，经电缆沟道引出至端子箱、机构箱等的电缆应穿管敷设，个别少距离远的电缆可以直埋敷设。

1.4电缆防火站高压电缆、控制电缆选用阻燃型电缆，防火材料性能按等效工程条件下标准试验，其耐火极限应不低于1小时。

对电缆可能着火蔓延导致事故扩大的场所，设置适当的防火墙。

本工程采用富沃德电缆防火封堵材料。

二、施工依据2.1《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002) 2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示光盘》2.5《国家电网公司十八项电网重大反事故措施（试行）》（国家电网生技[2005]400号）2.6《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.9《电气装置安装工程接地装置施工及验收规》（GB50169-2006）2.10《电气装置安装工程盘柜及二次回路接线施工及验收规》（GBJ50171-2006）2.11《电气装置安装工程电缆线路施工及验收规》（GB50168-2006）2.12《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.13《工程建设标准强制性条**程部分》（2006版）2.14 牟平5**kV变电站工程电缆清册三、人员组织电缆敷设由电气队负责，配备施工人员25人，项目副经理**凯，安全负责人**山，质检负责**晋，技术负责人**文，施工负责人**亮。

电缆敷设施工方案

电缆敷设施工方案一、前言在建设工程领域中，电缆敷设是一项至关重要的工作。

良好的电缆敷设方案不仅可以确保电缆的安全和可靠使用，还可以提高电工施工的效率。

本文将针对电缆敷设的施工方案进行探讨。

二、施工准备工作1. 确定敷设路径在进行电缆敷设前，首先需要明确敷设路径。

必须考虑到地形、建筑物等因素，避免施工过程中出现不必要的困难。

2. 准备必要设备为了顺利进行电缆敷设工作，必须准备好必要的设备和工具，例如挖掘机、压路机、电缆敷设设备等。

3. 确定施工人员选择经验丰富的电气施工人员进行施工，确保施工质量和效率。

三、施工过程1. 土方开挖首先进行土方开挖工作，开出合适的沟槽用于放置电缆。

2. 铺设电缆将电缆从起点开始依次铺设到终点，确保电缆的整齐和有序。

3. 固定电缆使用固定夹等设备来固定电缆，避免电缆被外力损坏。

4. 进行电缆接头处理对电缆进行接头处理，确保电缆之间连接牢固。

5. 完成施工验收施工结束后，对敷设的电缆进行验收，确保质量符合标准要求。

四、施工注意事项1. 安全第一施工过程中，一定要严格遵守安全规定，确保施工人员的安全。

2. 细心认真在施工过程中，细心认真是必不可少的，避免疏漏导致的问题。

3. 合理安排合理安排施工时间和人员，确保施工进度和质量。

五、总结电缆敷设是一项细致而重要的工作，合理的施工方案可以提高工作效率并确保施工质量。

通过本文的介绍，希望能够对电缆敷设的施工方案有更进一步的了解和应用。

希望在今后的电缆敷设工作中，可以采用本文提出的方案，为电缆敷设工作提供更好的指导和帮助。

变电站内关于高、低压电缆敷设时的注意事项

变电站内关于高、低压电缆敷设时的注意事项在变电站内进行高压低压电缆敷设时，应该注意以下事项：1.施工前，必须制定详细的施工方案和计划。

方案应包括线路敷设的路径、电缆类型、规格以及电缆的起止点等关键信息，并根据实际情况进行合理的布局设计。

2.在敷设电缆之前，需对敷设区域进行彻底的清理和检查，确保没有杂物，以避免杂物对电缆的损坏。

特别是在地下敷设时，需要清理地表的碎石、杂草等。

3.选择合适的敷设方法。

根据电缆规格和变电站的实际情况，可以选择地沟敷设、地下隧道敷设或架空敷设等方法。

在选择敷设方法时，应该考虑到电缆的保护、维修和维护的便利性。

4.在敷设地沟时，应保持沟底的平坦和均匀，避免坑洼和突出物，以保护电缆的外护层。

同时，在地沟边坡处设置足够宽度的台阶，以方便操作和维修。

5.电缆敷设过程中，要确保电缆的弯曲半径符合要求，避免超过电缆的允许弯曲半径。

特别是对于高压电缆，弯曲半径的限制更为严格，需要特别注意。

6.在敷设电缆时，要注意防止电缆与其他设施和设备的冲突。

电缆的敷设应尽量远离其他管道、线路或工作区域，以避免电缆因机械损坏、电磁干扰等原因引起的故障。

7.在敷设高压电缆时，需要采取额外的防护措施，包括设置电缆降压点和防雷装置等。

同时，在检修和维护电缆时，应采取适当的安全措施，防止电缆各故障。

8.在电缆敷设完成后，应及时进行接地和绝缘测试，确保电缆和相关设备的安全性能。

同时，要对敷设的电缆进行良好的保护和维护，避免人为损坏和外力破坏。

9.在电缆敷设过程中，要遵守相关的安全操作规程和施工规范，严格执行操作人员的安全防护措施，确保施工的安全性。

总之，变电站内的电缆敷设需要注意的事项众多，包括施工方案的制定、敷设方法的选择、防护措施的采取、弯曲半径的控制等。

只有从施工前的准备工作开始，按照规范和标准进行施工，才能保证电缆的安全敷设和正常运行。

电缆敷设施工方案(3)

电缆敷设施工方案(3)一、施工前准备在进行电缆敷设之前，需要做好充分的施工前准备工作，包括但不限于以下内容：1. 现场勘察在确定电缆敷设线路之前，需要进行详细的现场勘察工作，包括测量线路长度、地形地貌、土壤情况等，以确保施工顺利进行。

2. 材料准备根据电缆敷设的需求，提前准备好各类必要的材料和工具，包括电缆、管道、接头等，确保施工中不会因为材料不足而中断。

3. 安全措施在施工过程中，安全始终是第一位的。

施工前需要明确安全责任人，设置安全警示标识，配备好必要的安全设备，并对施工人员进行安全培训。

二、施工步骤1. 敷设管道首先，需要进行管道的敷设工作。

根据现场情况选择合适的管道类型，然后进行预埋或架空敷设。

2. 安装电缆在完成管道敷设后，开始安装电缆。

根据设计方案，将电缆逐段拉入管道中，并进行连接和固定。

3. 接线测试在完成电缆安装后，进行接线测试。

通过检查各个接头的连接情况和电缆的通断情况，确保电缆能正常通电。

4. 敷设保护层最后，进行电缆的保护工作。

可以在电缆外层加装保护套管或进行其他防护措施，以保护电缆不受外部环境的影响。

三、施工注意事项1. 施工质量在施工过程中，一定要确保施工质量。

电缆的接头应牢固可靠，保证电缆传输信号的稳定性和可靠性。

2. 施工进度合理安排施工进度，避免出现进度延误的情况。

在施工中及时解决各类问题，保证施工进度如期完成。

3. 环境保护施工结束后，要做好现场清理工作，尽可能减少对周围环境的影响，并确保施工区域的整洁和安全。

四、总结电缆的敷设工作虽然看似简单，但其中蕴含着许多细节和技术要求。

只有严格按照施工方案进行操作，以及不断提升施工质量和效率，才能确保电缆系统的正常运行和长久稳定。

希望以上电缆敷设的施工方案能对相关工作人员有所帮助，确保电缆敷设工程顺利完成。

220KV电缆敷设施工技术措施

220KV电缆敷设施工技术措施一、前言电缆敷设是电力工程中重要的组成部分之一。

合理的电缆敷设方式能够提高电缆的运行可靠性，同时也能够提高电缆的性能和寿命，从而保障电力系统的可靠运行。

本文将从电缆敷设的重要性、敷设技术、设备和工具等维度入手，为大家分析220KV电缆敷设施工技术措施。

二、电缆敷设的重要性电缆作为输电线路和配电线路的重要组成部分之一，直接影响着电网的安全运行。

在机房、变电站、工业园区、高速公路以及城市配电中心等地，电缆敷设是不可或缺的。

电缆敷设工作包括电缆线路的规划、布线、接头制作、测试以及调试等方面，因此要求敷设工作严格按照设计要求进行。

三、敷设技术1.敷设方法220KV电缆敷设采用的是直埋管道敷设法，即先在地下挖好沟槽，再铺设电缆，最后覆盖土层。

直埋管道敷设法是电缆敷设中较为常见的一种方法，它具有成本低、便于维护等优点。

同时，由于弯头半径限制较大，通常采取多段弯曲组成的弧形电缆沟的形式进行布置。

2.敷设环境电缆敷设需要考虑地形、地质、水文、管理以及安全等一系列问题。

因此，在开始敷设之前，必须对敷设环境进行全面的勘测。

特别是对于如山区、沼泽地以及城市等复杂环境，需要在勘测的基础上制定出科学的敷设方案。

3.敷设质量电缆敷设的质量直接关系到电缆的运行可靠性及电力系统的安全和稳定。

因此，为保证电缆敷设质量，就需要在严格遵循施工图纸和设计要求的基础上，利用合理的施工工艺、先进的施工设备和专业技术人员进行施工。

四、设备和工具1.施工设备电缆敷设需要使用一系列的设备，包括挖掘机、铲车、挖掘钻、卷扬机、输送机、压接机等，具体的施工设备应根据施工的环境和电缆规格而定。

2.施工工具电缆敷设的施工工具一般包括电缆卷取车、电缆剥皮剪、电缆接头套筒、绝缘电阻测试仪、温度测量仪、水平仪、工具箱等。

工具选配依据电缆口径、敷设环境和施工需求进行。

五、施工注意事项1.合理选址选址要考虑敷设工程的周边环境，特别是地质状况、接地电阻、耐压性能等方面。

35KV变电站电源电缆敷设施工方案两篇

35KV变电站电源电缆敷设施工方案两篇篇一：35KV变电所电源电缆设施施工方案***氧化铝35KV中心变电所电源电缆专项敷设方案编制：审核：审批：目录1.第一章编制说明 (1)2.第二章工程概况 (2)3.第三章施工准备 (4)4.第四章施工过程 (5)5.第五章质量技术措施 (10)6.第六章安全保证措施 (11)7.第七章电缆的成品保护 (12)附（方案报审表）第一章编制说明根据***氧化铝项目施工现场实际情况，为确保优质、安全完成氧化铝35KV中心变电所4根高压电源电缆敷设的施工任务，特编制此施工方案，用以明确、指导该项工程的施工管理。

编制依据1．本工程设计图纸及其有关的技术资料。

2．本公司施工安全措施及电缆敷设技术交底3．相关的技术规范及标准图集：《电缆敷设》D1 0-1～7(2 002)《电气装置安装工程电气设备交接试验标准》(GB50150—91)；《电气装置安装工程接地装置施工及验收规范》 (GB50169—92); 《电气装置安装工程质量检验及评定规程》（DLT5161.1～5161.17—20XX）计划目标质量目标：确保整体工程质量合格。

安全目标：杜绝重大伤亡及机械事故。

电缆敷设工期安排如下：准备时间3天；电缆敷设时间每3天敷设1颗，共12天；高压头制作安装及接线时间2天，共计17天。

第二章工程概况***氧化铝标段从220KV总降到35KV中心变电所共有4根电缆，型号为YJV22 26/35KV 3*240 前期现场估测长度为单根800米。

电缆走向环境情况包括电缆沟、电缆竖桥架、高空电缆桥架、电缆夹层。

电缆从整流变电所35KV配电室引出后经200m电缆沟（共有两处转弯）到达竖桥架入口，从竖桥架爬上高空桥架，途经3处转弯到达氧化铝35KV配电室电缆夹层，再由夹层反上3层高压进线柜。

电缆管线见下表：1#3 5KV 电解区域220KV开关站高压柜N02AHYJV22 26/35KV 2（3*240）估测800米2#3 5KV 电解区域220KV开关站高压柜N07AHYJV22 26/35KV 2（3*240）估测800米电缆敷设流程机具布置（包括架体搭设）→开盘检查、电缆盘布置→电缆展放→电缆敷设、固定→电缆头制作安装→电缆标识→验收记录。

变电站的电缆敷设与布线

变电站的电缆敷设与布线电缆敷设与布线是变电站建设中的重要环节，它直接影响着电力系统的安全运行和可靠供电。

在变电站中，电缆是输送电力信号的重要传输介质，其敷设与布线需要精心设计和施工。

本文将就变电站电缆敷设与布线进行深入探讨。

首先，电缆敷设应遵循一定的规范和标准。

在变电站建设中，首先需要进行电缆线路的规划设计，包括线路长度、截面积、敷设方式等。

根据设计方案，确定好电缆的种类和规格，如高压电缆、中压电缆等，以及电缆的承载能力、绝缘等级等技术参数。

只有符合相关标准要求的电缆才能保证电力传输的安全可靠。

其次，电缆敷设需要注意线路的走向和安装方式。

在施工过程中，要确保电缆线路的走向符合设计要求，避免与其他设备或建筑物相互干扰。

同时，电缆的敷设方式也至关重要，可以采用埋地敷设、架空敷设等方式，根据具体情况选择最佳方案。

在敷设过程中，要注意保护电缆的绝缘层，避免受到外界环境的损害。

另外，布线是电缆敷设的延伸环节，它关系到电力系统的运行效率和安全性。

在变电站内部，需要根据各种设备的布局和连接需求，合理设置电缆连接线路。

布线设计要考虑线路长度、电流负荷、电缆截面积等因素，确保线路的稳定性和可靠性。

此外，还要注意线路的防火防爆措施，保障设备和人员的安全。

总的来说，变电站的电缆敷设与布线是一个细致且复杂的工程，需要专业技术人员进行设计和施工。

只有严格按照规范要求进行操作，才能确保电力系统的正常运行和设备的安全使用。

电缆敷设与布线作为电力系统的重要组成部分，应该受到足够的重视和关注，以确保供电的安全稳定。
