电力电缆敷设规范国标50217
电力工程电缆设计规范

5电缆外护层类型
⑴交流系统单芯电力电缆,不得选 用未经非磁性有效处理的钢制铠装。 ⑵在潮湿、含化学腐蚀环境或易受 水浸泡的电缆,其金属层、加强层、 铠装上应有聚乙烯外护层 。 ⑶防火有低毒性要求时,不宜选用 聚氯乙烯外护层。
⑷用在有水或化学液体浸泡场所35kV 以 上交联聚乙烯电缆应具有金属塑料复 合或金属套等径向防水层。
⑷电缆隧道的纵向排水坡度,不得小于 0.5%。
⑸电缆接头不宜设置在倾斜位置上。 ⑹实施机械排水。
7.3保护管敷设
⑴需采用穿管抑制对控制电缆的电气干 扰时,应采用钢管。
⑵交流单芯电缆以单根穿管时,不得采 用未分隔磁路的钢管。 ⑶同一通道的电缆数量较多时,宜采用 排管。
⑷管的内径,不宜小于电缆外径或多根 电缆包络外径的 1.5 倍,75mm。
⑶ 3~35kV 三相供电回路的电缆芯数的选择: 工作电流较大的回路可选用 3 根单芯电缆 电缆敷设于水下时可选用 3 根单芯电缆。 三芯电缆可选用普通统包型,也可选用 3 根单芯电缆绞合构造型。
⑷ 110kV及以上供电回路; 每回应选用 3 根单芯电缆
3电缆绝缘水平
⑴交流系统中电力电缆导体的相间额定 电压,不得低于使用回路的工作线电压。
⑸敷设于水下的中、高压交联聚乙烯电 缆应具有纵向阻水层。
⑹电缆承受较大压力时,应具有加强层 或钢带铠装。 ⑺在流砂层、回填土地带等可能出现位 移的土壤中或高落差电缆应有钢丝铠 装。 ⑻地下水位较高的地区,应选用聚乙烯 外护层。
6电力电缆截面
⑴导体温度不得超过电缆使用寿命的允 许值。 ⑵最大短路电流和短路时间作用下的电 缆导体温度 。 ⑶最大工作电流作用下连接回路的电压 降不得超过该回路允许值。
有
无
通风设计温度
电缆敷设国家标准GB50217

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
电缆敷设国家标准GB50217

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1 kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
电缆敷设国家标准GB50217

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1k V及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
电缆敷设国家标准GB50217

电缆敷设国家标准GB50217-94 (5 电缆敷设)GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
【国内标准类文件】GB 50217

电力工程电缆设计规范GB50217-94主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期:1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护,制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计,除应遵守本规范外,尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性(fire resistance):在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性(flame retardance):在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联(dry-type cross-linked):使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树(water tree):是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏,造成电缆故障。
2.0.5金属塑料复合阻水层(metallic-plastic composite water barrier):由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻(thermal resistance):计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线(辅助接地线,auxiliary ground wire):配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设(direct burying):电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟(cable trough):封闭式不通行但盖板可开启的电缆构筑物,且布置与地坪相齐或稍有上下。
2.0.10浅槽(channel):容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物,可布置齐地坪或地坪上。
电缆敷设国家标准GB50217

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
电力工程电缆设计规范GB50217-1994精品

电力工程电缆设计规范GB50217-94主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期:1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护,制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计,除应遵守本规范外,尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性(fire resistance):在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性(flame retardance):在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联(dry-type cross-linked):使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树(water tree):是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏,造成电缆故障。
2.0.5金属塑料复合阻水层(metallic-plastic composite water barrier):由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻(thermal resistance):计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线(辅助接地线,auxiliary ground wire):配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设(direct burying):电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟(cable trough):封闭式不通行但盖板可开启的电缆构筑物,且布置与地坪相齐或稍有上下。
2.0.10浅槽(channel):容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物,可布置齐地坪或地坪上。
电缆敷设国家标准GB50217

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
电力电缆敷设规范国标50217

电力电缆敷设规范国标502172020-04-04 00:53一、电线电缆选用的一样原那么在选用电线电缆时,一样要注意电线电缆型号、规格〔导体截面〕的选择。
⒈电线电缆型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性;依照用途的不同,可选用电力电缆、架空绝缘电缆、操纵电缆等;依照敷设条件的不同,可选用一样塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;依照安全性要求,可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格〔导体截面〕时,一样应考虑发热,电压缺失,经济电流密度,机械强度等选择条件。
依照体会,低压动力线因其负荷电流较大,故一样先按发热条件选择截面,然后验算其电压缺失和机械强度;低压照明线因其对电压水平要求较高,可先按承诺电压缺失条件选择截面,再验算发热条件和机械强度;对高压线路,那么先按经济电流密度选择截面,然后验算其发热条件和承诺电压缺失;而高压架空线路,还应验算其机械强度。
假设用户没有体会,那么应征询有关专业单位或人士的意见。
二、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按GB 50217-94«电力工程电缆设计规范»等有关规定进行,并采纳必要的电缆附件〔终端和接头〕。
供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关。
通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题:⒈电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。
⒉人力敷设电缆时,应统一指挥操纵节奏,每隔 1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。
⒊机械施放电缆时,一样采纳专用电缆敷设机并配备必要牵引工具,牵引力大小适当、操纵平均,以免损坏电缆。
GB50217-2007电力工程电缆设计规范

4电缆绝缘类型
⑴低压电缆宜选用聚氯乙烯或交联聚乙 烯绝缘,中压电缆宜选用交联聚乙烯绝 缘类型。 ⑵高压交流系统中电缆线路宜选用交联 聚乙烯绝缘类型。 ⑶高压直流输电电缆可选用不滴流浸渍 纸绝缘、自容式充油类型。
⑷移动式电气设备等经常弯移或有较高 柔软性要求的回路,应使用橡皮绝缘 等电缆 。 ⑸在人员密集的公共设施,以及有低毒 阻燃性防火要求的场所,可选用交联 聚乙烯或乙丙橡皮等不含卤素的电缆。
⑸敷设于水下的中、高压交联聚乙烯电 缆应具有纵向阻水层。
⑹电缆承受较大压力时,应具有加强层 或钢带铠装。 ⑺在流砂层、回填土地带等可能出现位 移的土壤中或高落差电缆应有钢丝铠 装。 ⑻地下水位较高的地区,应选用聚乙烯 外护层。
6电力电缆截面
⑴导体温度不得超过电缆使用寿命的允 许值。 ⑵最大短路电流和短路时间作用下的电 缆导体温度 。 ⑶最大工作电流作用下连接回路的电压 降不得超过该回路允许值。
⑷同一回路多根电力电缆,不宜叠置。 ⑸电力电缆相互间宜有 1 倍电缆外径的 空隙。 ⑹单芯电力电缆的相间距离,应考虑电 缆金属护层的正常感应电压。
7.1地下直埋敷设
⑴电缆沟敷设,上、下铺以厚度不少于 100mm 的软土或砂层。 ⑵沿电缆全长应覆盖宽度不小于电缆两 侧各 50mm 的保护板。 ⑶电缆至地下构筑物基础,不得小于 0.3m。 ⑷电缆至地面深度,不得小于 0.7m ~ 1.0m 。
电力工程电缆设计规范 GB50217
电缆 工程的可靠性
电缆制造 电缆线路 线路设计 电缆敷设 竣工验收 电缆运行
目录
1电缆的导体 2电力电缆芯数 3电缆绝缘水平 4电缆绝缘类型 5电缆护层类型 6电缆导体截面 7电缆敷设
1电缆导体材料
⑴控制和信号电缆一般为铜导体 ⑵移动式电气设备
GB50217电力工程电缆设计规范

GB 50217-2007电力工程电缆设计规范前言本规范是根据建设部《关于印发“二OO一~二OO二年度工程建设国家标准制定、临订计划”的通知》(建标[2002]85号)的要求,由中国电力工程顾问集团西南电力设汁院会同有关单位对《电力工程电缆设计规范》GB 50217—1994修订而成的。
本规范修订的主要技术内容包括:1.增加了中、高正电缆;冰数选择要求:2.增加了电缆绝缘类别选择要求,取消了粘性浸渍纸绝缘电缆的相关内容:3.增加了主芯截面400mm2<S≤800mm2和S>800mm2的保护地线允许最小截面选样要求;4.增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求;5.增加了电缆终端一般性选择要求:6.增加了自接电缆实施金属层开断并作绝缘处理内容:7.增加了交流系统三芯电缆的金属层接地要求:8.增加了城市电缆系统的电缆与管道相互间允许距离相关规定:9.增加了架空桥架检修通道设置要求;10.增加了电缆隧道安全孔设置间距要求;11.增加了附录B和附录F。
本规范以黑体字标志的条文为强制性条文,必须严格执行。
本规范由建设部负责管理和对强制性条文的解释,由中国电力企业联合会标准化中心负责具体管埋,由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释:本规范在执行过程中,请各单位结合工程实践,认真总结经验,注意积累资料,随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院(地址:四川省成都市东风路18号.邮编:610021),以便今后修改时参考。
1 总则1.0.1 为使电力工程电缆设计做到技术先进。
经济合理,安全适用、便于施工和维护,制定本规范。
1.0. 2 本规范适删于新建、扩建的电力工程中500kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3 电力工程的电缆设计,除应符合本规范的规定外,尚应符合国家现行有关标准的规定。
2 术语2. 0. 1 耐火性fire resistance在规定试验条件下,试样在火焰中被燃烧而在一定时间内仍能保持正常运行的性能。
电力工程电缆设计规范

⑶ 3~35kV 三相供电回路的电缆芯数的选择: 工作电流较大的回路可选用 3 根单芯电缆 电缆敷设于水下时可选用 3 根单芯电缆。 三芯电缆可选用普通统包型,也可选用 3 根单芯电缆绞合构造型。
⑷ 110kV及以上供电回路; 每回应选用 3 根单芯电缆
3电缆绝缘水平
⑴交流系统中电力电缆导体的相间额定 电压,不得低于使用回路的工作线电压。
⑸每根电缆保护管的弯头不宜超过 3 个, 直角弯不宜超过 2 个。
(6)埋管距地面深度不宜小于 0.5m; 与铁路交叉处距路基不宜小于 1.0m 。
⑺并列管相互间宜留有不小于 20mm 的 空隙。 ⑻管孔端口应采取防止损伤电缆的处理 措施。
⑼电缆分支、接头处应设置工作井。
谢谢!
5电缆外护层类型
⑴交流系统单芯电力电缆,不得选 用未经非磁性有效处理的钢制铠装。 ⑵在潮湿、含化学腐蚀环境或易受 水浸泡的电缆,其金属层、加强层、 铠装上应有聚乙烯外护层 。 ⑶防火有低毒性要求时,不宜选用 聚氯乙烯外护层。
⑷用在有水或化学液体浸泡场所35kV 以 上交联聚乙烯电缆应具有金属塑料复 合或金属套等径向防水层。
⑷耐火电缆
⑸紧靠高温设备 ⑹安全性要求高的公共设施 ⑺工作电流较大,需增多电缆根数时
2电力电缆芯数
⑴ 1kV 及以下电源中性点直接接地时, 三相回路的电缆芯数选择。 保护线与中性线合用同一导体时,选 用四芯电缆。 保护线与中性线各自独立时,选用五 芯电缆。
⑵ 1kV 及以下电源中性点直接接地时, 单相回路的电缆芯数的选择 。 保护线与中性线合用同一导体时,应选 用两芯电缆。 保护线与中性线各自独立时,选用三芯 电缆。
⑸直埋敷设于冻土地区时,宜埋入冻土 层以下。 ⑹电缆严禁位于地下管道的正上方或正 下方。 ⑺接头与邻近电缆的净距,不得小于 0.25m。 ⑻并列电缆的接头位置宜相互错开,且 净距不宜小于 0.5m。
GB50217电力工程电缆设计规范

GB50217电力工程电缆设计规范
该规范强调了电缆的选用原则,包括导体材料和截面的选择、绝缘和
外护层材料的选择以及电缆结构和性能的匹配等。
除此之外,根据电缆的
使用环境和负荷要求,电缆的选择也要考虑到电缆的耐热性、抗化学物质
侵蚀性以及耐火性等特性。
在设计方面,该规范对电缆设计所需的参数进行了详细说明,包括电
缆的额定电流、电压、电阻、短路电流能力等。
同时,还对电缆的敷设方式、敷设深度、保护层和支撑方式等进行了规定,确保电缆的安全可靠性。
在安装方面,该规范明确了电缆的敷设和固定方法,包括开槽敷设、
埋地敷设、吊装等。
同时,规范了电缆的接头与终端的安装方法,要求对
接头和终端进行绝缘处理,以保证电缆系统的稳定性。
在试验方面,该规范规定了电缆的型式试验、示功率试验、耐电压试
验以及绝缘电阻测定等试验内容,以确保电缆符合设计要求和国家标准。
GB50217-电力工程电缆设计规范课件

6电力电缆截面
⑴导体温度不得超过电缆使用寿命的允 许值。 ⑵最大短路电流和短路时间作用下的电 缆导体温度 。 ⑶最大工作电流作用下连接回路的电压 降不得超过该回路允许值。
⑷影响载流量的因素。
⑸10kV 及以下电力电缆经济电流截面选 用。
⑹户外架空敷设无遮阳时的日照影响。
3电缆绝缘水平
⑴交流系统中电力电缆导体的相间额定 电压,不得低于使用回路的工作线电压。 ⑵中性点直接接地或经低电阻接地的系 统,接地保护动作不超过 1min 切除故 障时,不应低于 100%的使用回路工作相 电压。
⑶其他系统不宜低于 133%的使用回路工 作相电压,实际为150%。
⑷在单相接地故障可能持续 8h 以上, 或回路安全性要求较高的情况,采用 173%的使用回路工作相电压。
⑷用在有水或化学液体浸泡场所35kV 以 上交联聚乙烯电缆应具有金属塑料复 合或金属套等径向防水层。
⑸敷设于水下的中、高压交联聚乙烯电 缆应具有纵向阻水层。
SUCCESS
THANK YOU
2019/9/10
⑹电缆承受较大压力时,应具有加强层 或钢带铠装。
⑺在流砂层、回填土地带等可能出现位 移的土壤中或高落差电缆应有钢丝铠 装。
⑹单芯电力电缆的相间距离,应考虑电 缆金属护层的正常感应电压。
7.1地下直埋敷设
⑴电缆沟敷设,上、下铺以厚度不少于 100mm 的软土或砂层。 ⑵沿电缆全长应覆盖宽度不小于电缆两 侧各 50mm 的保护板。 ⑶电缆至地下构筑物基础,不得小于 0.3m。 ⑷电缆至地面深度,不得小于 0.7m ~ 1.0m 。
⑷电缆隧道的纵向排水坡度,不得小于 0.5%。
⑸电缆接头不宜设置在倾斜位置上。
电缆敷设国家标准GB50217

电缆敷设国家标准G B50217-94(5电缆敷设) GB50217-94(5电缆敷设)5电缆敷设5.1一般规定5.1.1电缆的路径选择,应符合下列规定:????????(1)??避免电缆遭受机械性外力、过热、腐蚀等危害。
????????(2)??满足安全要求条件下使电缆较短。
????????(3)??便于敷设、维护。
????????(4)??避开将要挖掘施工的地方。
????????(5)??充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
????????电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:????????(1)??应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
????????当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
????????在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
????????(2)??支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
????????(3)??同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4同一层支架上电缆排列配置方式,应符合下列规定:????????(1)??控制和信号电缆可紧靠或多层迭置。
????????(2)??除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
????????(3)??除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
电缆敷设国家实用标准GB50217

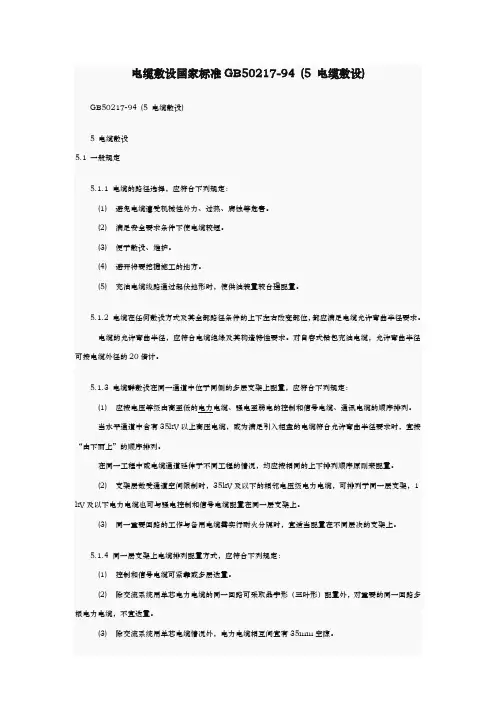

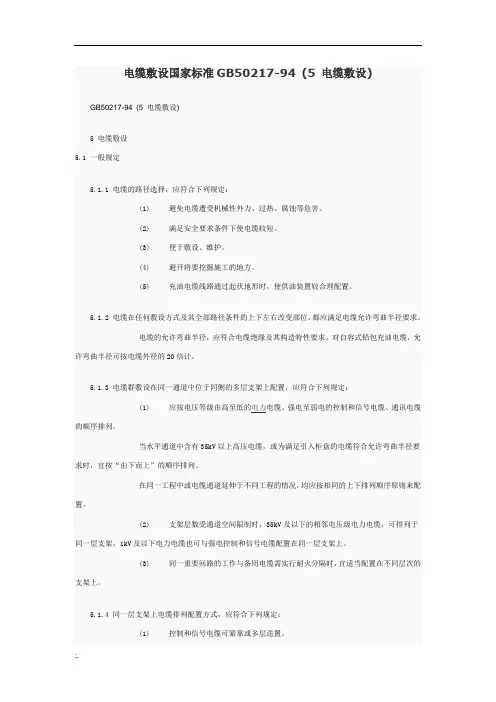

电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择,应符合下列规定:(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时,使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位,都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径,应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆,允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置,应符合下列规定:(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时,宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式,应符合下列规定:(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形)配置外,对重要的同一回路多根电力电缆,不宜迭置。
(3) 除交流系统用单芯电缆情况外,电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离,应同时满足电缆金属护层的正常感应电压不超过允许值,并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆,有两回线及以上配置在同一通路时,应计入相互影响。
GB50217-94电力工程电缆设计规范

电力工程电缆设计规范GB50217-94主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期:1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护,制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计,除应遵守本规范外,尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性(fire resistance):在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性(flame retardance):在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联(dry-type cross-linked):使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树(water tree):是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏,造成电缆故障。
2.0.5金属塑料复合阻水层(metallic-plastic composite water barrier):由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻(thermal resistance):计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线(辅助接地线,auxiliary ground wire):配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设(direct burying):电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟(cable trough):封闭式不通行但盖板可开启的电缆构筑物,且布置与地坪相齐或稍有上下。
2.0.10浅槽(channel):容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物,可布置齐地坪或地坪上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
国标50217-2007(电力工程电缆敷设规范2011-04-04 00:53一、电线电缆选用的一般原则在选用电线电缆时,一般要注意电线电缆型号、规格(导体截面)的选择。
⒈电线电缆型号的选择选用电线电缆时,要考虑用途,敷设条件及安全性;根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等;根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;根据安全性要求,可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时,一般应考虑发热,电压损失,经济电流密度,机械强度等选择条件。
根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度;低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度;对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失;而高压架空线路,还应验算其机械强度。
若用户没有经验,则应征询有关专业单位或人士的意见。
二、电线电缆的安装与施工电线电缆敷设安装的设计和施工应按GB 50217-94《电力工程电缆设计规范》等有关规定进行,并采用必要的电缆附件(终端和接头)。
供电系统运行质量、安全性和可靠性不仅与电线电缆本身质量有关,还与电缆附件和线路的施工质量有关。
通过对线路故障统计分析,由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件,除按规范要求进行设计和施工外,还应注意如下几个方面的问题:⒈电缆敷设安装应由有资格的专业单位或专业人员进行,不符合有关规范规定要求的施工和安装,有可能导致电缆系统不能正常运行。
⒉人力敷设电缆时,应统一指挥控制节奏,每隔 1.5~3米有一人肩扛电缆,边放边拉,慢慢施放。
⒊机械施放电缆时,一般采用专用电缆敷设机并配备必要牵引工具,牵引力大小适当、控制均匀,以免损坏电缆。
⒋施放电缆前,要检查电缆外观及封头是否完好无损,施放时注意电缆盘的旋转方向,不要压扁或刮伤电缆外护套,在冬季低温时切勿以摔打方式来校直电缆,以免绝缘、护套开裂。
⒌敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常,并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正,小规格(10mm2 以下实芯导体)电缆还应测量导体是否通断。
⒍电缆如直埋敷设,要注意土壤条件,一般建筑物下电缆的埋设深度不小于0.3米,较松软的或周边环境较复杂的,如耕地、建筑施工工地或道路等,要有一定的埋设深度(0.7~1米),以防直埋电缆受到意外损害,必要时应竖立明显的标志。
1 范围本工艺标准适用于10kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2 2 施工准备2.1 设备及材料要求:2.1.1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3 电缆外观完好无损,铠装无锈蚀、无机械损伤,无明显皱折和扭曲现象。
油浸电缆应密封良好,无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4 各种金属型钢不应有明显锈蚀,管内无毛刺。
所有紧固螺栓,均应采用镀锌件。
2.1.5 其它附属材料:电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 2.2 主要机具:2.2.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3 无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机作通讯联络)。
2.3 作业条件:2.3.1 土建工程应具备下列条件:2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格。
2.3.1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束,电缆沟排水畅通,无积水。
2.3.1.3 电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通,沟盖板齐备。
2.3.1.4 放电缆用的脚手架搭设完毕,且符合安全要求,电缆沿线照明照度满足施工要求。
2.3.1.5 直埋电缆沟按图挖好,电缆井砌砖抹灰完毕,底砂铺完,并清除沟内杂物。
盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件2.3.2.1 变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.2 电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕,并检验合格。
3 操作工艺3.1 3.1 工艺流程:直埋电缆敷设→铺砂盖砖→回填土→埋标桩准备工作→ 水平敷设电缆沿支架、桥架敷设→ →挂标志牌垂直敷设埋标桩→管口防水处理→剥麻刷油→挂标志牌3.2 准备工作:3.2.1 施工前应对电缆进行详细检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损及漏油、渗油等现象。
3.2.2 电缆敷设前进行绝缘摇测或耐压试验。
3.2.2.1 1kV以下电缆,用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
3.2.2.2 3~10kV电缆应事先作耐压和泄漏试验,试验标准应符合国家和当地供电部门规定。
必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。
3.2.2.3 纸绝缘电缆,测试不合格者,应检查芯线是否受潮,如受潮,可锯掉一段再测试,直到合格为止。
检查方法是:将芯线绝缘纸剥下一块,用火点着,如发出叭叭声,即电缆已受潮。
3.2.2.4 电缆测试完毕,油浸纸绝缘电缆应立即用焊料(铅锡合金)将电缆头封好。
其它电缆应用橡皮包布密封后再用黑包布包好。
3.2.3 放电缆机具的安装:采用机械放电缆时,应将机械选好适当位置安装,并将钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好。
3.2.4 临时联络指挥系统的设备:3.2.4.1 线路较短或室外的电缆敷设,可用无线电对讲机联络,手持扩音嗽叭指挥。
3.2.4.2 高层建筑内电缆敷设,可用无线电对讲机做为定向联络,简易电话作为全线联络,手持扩音喇叭指挥(或采用多功能扩大机,它是指挥放电缆的专用设备)。
3.2.5 在桥架或支架上多根电缆敷设时,应根据现场实际情况,事先将电缆的排列,用表或图的方式划出来。
以防电缆的交叉和混乱。
3.2.6 冬季电缆敷设,温度达不到规范要求时,应将电缆提前加温。
3.2.7 电缆的搬运及支架架设:3.2.7.1 电缆短距离搬运,一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时,可按电缆缠绕方向滚动,切不可反缠绕方向滚运,以免电缆松驰。
3.2.7.2 电缆支架的架设地点应选好,以敷设方便为准,一般应在电缆起止点附近为宜。
架设时,应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方(图2-1)。
图2-13.3 直埋电缆敷设:3.3.1 清除沟内杂物,铺完底沙或细土。
3.3.2 电缆敷设3.3.2.1 电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动绞磨或托撬(旱船法)(见图2-2)和(图2-3)。
电缆敷设时,应注意电缆弯曲半径应符合规范要求。
图2-2 人力牵引示意图图2-3 机械牵引(托撬)示意图3.3.2.2 电缆在沟内敷设应有适量的蛇型弯,电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
3.3.3 铺砂盖砖:3.3.3.1 电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
3.3.3.2 隐蔽工程验收合格,电缆上下分别铺盖10cm砂子或细土,然后用砖或电缆盖板将电缆盖好,覆盖宽度应超过电缆两侧5cm。
使用电缆盖板时,盖板应指向受电方向。
3.3.4 回填土。
回填土前,再作一次隐蔽工程检验,合格后,应及时回填土并进行夯实。
3.3.5 埋标桩:电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。
直线段应适当加工工业设标桩。
标桩露出地面以15cm为宜。
3.3.6 直埋电缆进出建筑物,室内过管口低于室外地面者,对其过管按设计或标准图册做防水处理(图2-4)。
图2-43.3.7 有麻皮保护层的电缆,进入室内部分,应将麻皮剥掉,并涂防腐漆。
3.4 电缆沿支架、桥架敷设:3.4.1 水平敷设3.4.1.1 敷设方法可用人力或机械牵引。
3.4.1.2电缆沿桥架或托盘敷设时,应单层敷设,排列整齐。
不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准。
3.4.1.3 不同等级电压的电缆应分层敷设,高压电缆应敷设在上层。
3.4.1.4 同等级电压的电缆沿支架敷设时,水平净距不得小于35mm。
3.4.2 垂直敷设。
3.4.2.1 垂直敷设,有条件最好自上而下敷设。
土建未拆吊车前,将电缆吊至楼层顶部。
敷设时,同截面电缆应先敷设低层,后敷设高层,要特别注意,在电缆轴附近和部分楼层应采取防滑措施。
3.4.2.2 自下而上敷设时,低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大截面电缆宜用机械牵引敷设。
3.4.2.3 沿支架敷设时,支架距离不得大于1.5米,沿桥架或托盘敷设时,每层最少加装两道卡固支架。
敷设时,应放一根立即卡固一根。
3.4.2.4 电缆穿过楼板时,应装套管,敷设完后应将套管用防火材料封堵严密。
3.5 挂标志牌:3.5.1 标志牌规格应一致,并有防腐性能,挂装应牢固。
3.5.2 标志牌上应注明电缆编号、规格、型号及电压等级。
3.5.3 直埋电缆进出建筑物、电缆井及两端应挂标志牌。
3.5.4 沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌,直线段应适当增设标志牌。
4 质量标准4.1 4.1 保证项目:4.1.1 电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
检验方法:检查试验记录。
4.1.2 电缆敷设必须符合以下规定:电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损,直埋敷设时,严禁在管道上面或下面平行敷设。
检验方法:观察检查和检查隐蔽工程记录。
4.2 基本项目:4.2.1 坐标和标高正确,排列整齐,标志柱和标志牌设置准确;防燃、隔热和防腐要求的电缆保护措施完整。
4.2.2 在支架上敷设时,固定可靠,同一侧支架上的电缆排列顺序正确,控制电缆在电力电缆下面,1kV及其以下电力电缆应放在1kV以上电力电缆下面;直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均能应符合施工规范规定。
4.2.3 电缆转弯和分支处不紊乱,走向整齐清楚、电缆标志桩、标志牌清晰齐全,直埋电缆隐蔽工程记录及坐标图齐全、准确。
检验方法:观察检查和检查隐蔽工程记录及坐标图。
