电力工程电缆设计规范电力工程电缆设计规范是为了确保电缆安全可靠地运行而制定的一系列规定和标准。
电缆作为电力传输的重要设备，其设计必须符合相关规范，以确保正常运行和预防事故的发生。
一、电缆选择选择适当的电缆类型和规格是电缆设计的基础。
在选择电缆时，应综合考虑电流负载、电缆长度、环境温度、敷设方式和使用要求等因素，确保电缆具备足够的导电能力和绝缘性能。
二、敷设方式在电缆敷设时，应根据具体情况选择合适的敷设方式，包括直埋、管道敷设和架空敷设等。
不同的敷设方式有不同的要求和限制，应确保电缆的安装质量。
三、敷设深度和距离对于直埋和管道敷设的电缆，应按照规范要求控制敷设深度和距离。
敷设深度应超过地面或地下水面的高度，以保护电缆免受机械和化学损害。
敷设距离则应根据电缆额定电流和散热条件来确定，以避免过热。
四、敷设国家规范和标准电缆敷设应符合国家相关规范和标准的要求。
包括电缆安装工程技术规范、电力工程质量验收标准等。
这些标准规定了电缆敷设的具体要求、验收标准和测试方法，必须严格遵守。
五、电缆接地电缆的接地是保证电缆安全运行的重要环节。
电缆接地应符合国家相关规范和标准的要求，包括接地电阻、接地电流等。
接地系统应具备良好的导电性能，以保证电缆的接地效果和人身安全。
六、电缆绝缘电阻测试在电缆敷设完成后，应进行绝缘电阻测试，以判断电缆绝缘质量。
测试的结果应满足国家相关规范和标准的要求，确保电缆具备良好的绝缘性能。
七、接头和终端制作电缆接头和终端的制作应符合国家相关规范和标准的要求。
接头和终端的制作必须正确无误，确保电缆连接牢固可靠，减少电缆损耗和故障的发生。
以上是电力工程电缆设计规范的主要内容，通过合理的电缆选择、敷设方式、敷设深度和距离等，以及遵守国家相关规范和标准的要求，可以确保电缆安全可靠地运行，为电力工程提供可靠的供电保障。
《电力工程电缆设计规范》

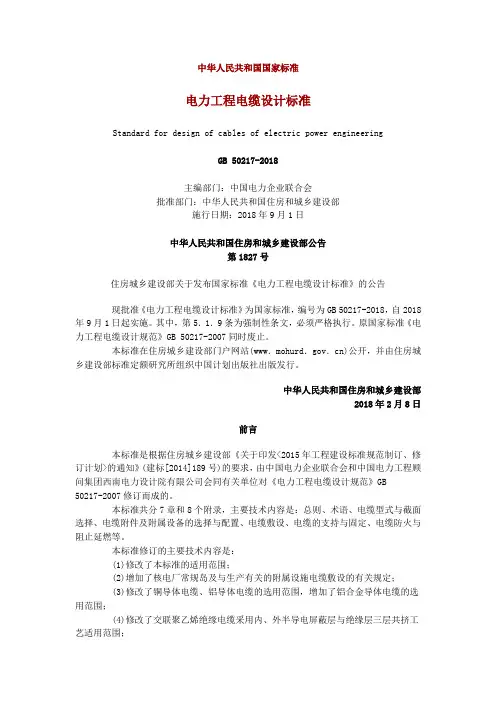

中华人民共和国国家标准电力工程电缆设计标准Standard for design of cables of electric power engineeringGB 50217-2018主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2018年9月1日中华人民共和国住房和城乡建设部公告第1827号住房城乡建设部关于发布国家标准《电力工程电缆设计标准》的公告现批准《电力工程电缆设计标准》为国家标准，编号为GB 50217-2018，自2018年9月1日起实施。
其中，第5．1．9条为强制性条文，必须严格执行。
原国家标准《电力工程电缆设计规范》GB 50217-2007同时废止。
本标准在住房城乡建设部门户网站(www．mohurd．gov．cn)公开，并由住房城乡建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2018年2月8日前言本标准是根据住房城乡建设部《关于印发<2015年工程建设标准规范制订、修订计划>的通知》(建标[2014]189号)的要求，由中国电力企业联合会和中国电力工程顾问集团西南电力设计院有限公司会同有关单位对《电力工程电缆设计规范》GB50217-2007修订而成的。
本标准共分7章和8个附录，主要技术内容是：总则、术语、电缆型式与截面选择、电缆附件及附属设备的选择与配置、电缆敷设、电缆的支持与固定、电缆防火与阻止延燃等。
本标准修订的主要技术内容是：(1)修改了本标准的适用范围；(2)增加了核电厂常规岛及与生产有关的附属设施电缆敷设的有关规定；(3)修改了铜导体电缆、铝导体电缆的选用范围，增加了铝合金导体电缆的选用范围；(4)修改了交联聚乙烯绝缘电缆采用内、外半导电屏蔽层与绝缘层三层共挤工艺适用范围；(5)增加了1kV及以下电源中性点直接接地系统中，未配出中性导体或回路不需要中性导体引至受电设备时电缆芯数选择的规定；(6)增加了移动式电气设备电缆芯数的选择要求；(7)修改了10kV及以下的电力电缆经济电流截面选择计算公式，给出了部分绝缘类型电缆经济电流曲线；(8)增加了熔断器回路电缆最小热稳定截面校验的规定；(9)增加了计算电力电缆最大短路电流的短路点选择的规定；(10)修改了电力电缆金属屏蔽层有效截面计算用的最高温度取值；(11)修改了护层电压限制器工频感应过电压耐受时间。
GB50217-94电力工程电缆设计规范标准
GB50217－94电力工程电缆设计规范标准12电力工程电缆设计规范GB50217－94主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期:1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护,制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计,除应遵守本规范外,尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性(fire resistance):在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性(flame retardance):在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联(dry－type cross－linked):使交联聚乙烯绝缘材料的3制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树(water tree):是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏,造成电缆故障。
2.0.5金属塑料复合阻水层(metallic－plastic composite water barrier):由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻(thermal resistance):计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线(辅助接地线,auxiliary ground wire):配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设(direct burying):电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟(cable trough):封闭式不通行但盖板可开启的电缆构筑物,且布置与地坪相齐或稍有上下。
电力工程电缆设计规范GB50217-1994精品

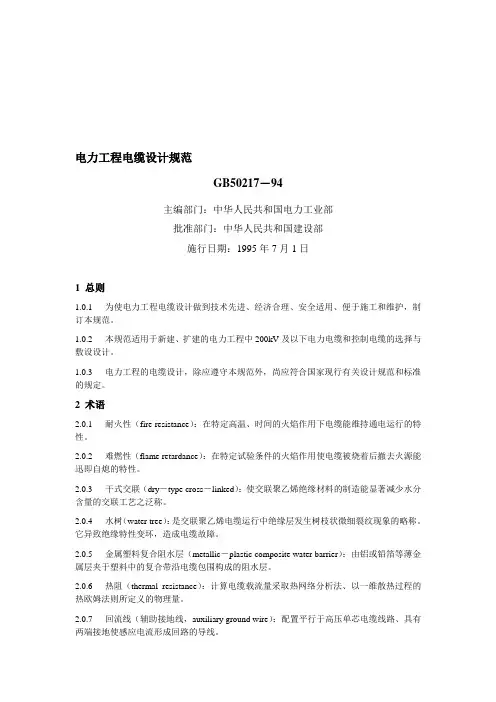

电力工程电缆设计规范GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性（fire resistance）：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性（flame retardance）：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联（dry－type cross－linked）：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树（water tree）：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏，造成电缆故障。
2.0.5金属塑料复合阻水层（metallic－plastic composite water barrier）：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻（thermal resistance）：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线（辅助接地线，auxiliary ground wire）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设（direct burying）：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟（cable trough）：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。
2.0.10浅槽（channel）：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。
GB50217-2007电力工程电缆设计规范
⑷同一回路多根电力电缆，不宜叠置。 ⑸电力电缆相互间宜有 1 倍电缆外径的 空隙。 ⑹单芯电力电缆的相间距离，应考虑电 缆金属护层的正常感应电压。
7.1地下直埋敷设
⑴电缆沟敷设，上、下铺以厚度不少于 100mm 的软土或砂层。 ⑵沿电缆全长应覆盖宽度不小于电缆两 侧各 50mm 的保护板。 ⑶电缆至地下构筑物基础，不得小于 0.3m。 ⑷电缆至地面深度，不得小于 0.7m ～ 1.0m 。
电力工程电缆设计规范 GB50217
电缆 工程的可靠性
电缆制造 电缆线路 线路设计 电缆敷设 竣工验收 电缆运行
目录
1电缆的导体 2电力电缆芯数 3电缆绝缘水平 4电缆绝缘类型 5电缆护层类型 6电缆导体截面 7电缆敷设
1电缆导体材料
⑴控制和信号电缆一般为铜导体 ⑵移动式电气设备
⑶震动剧烈、爆炸危险、对铝有腐蚀的 环境
⑷耐火电缆
⑸紧靠高温设备 ⑹安全性要求高的公共设施 ⑺工作电流较大，需增多电缆根数时
2电力电缆芯数
⑴ 1kV 及以下电源中性点直接接地时， 三相回路的电缆芯数选择。 保护线与中性线合用同一导体时，选 用四芯电缆。 保护线与中性线各自独立时，选用五 芯电缆。
⑵ 1kV 及以下电源中性点直接接地时， 单相回路的电缆芯数的选择 。 保护线与中性线合用同一导体时，应选 用两芯电缆。 保护线与中性线各自独立时，选用三芯 电缆。
有
无
通风设计温度
最热月的日最高温度平 均值另加 5℃ 通风设计温度
一般性厂房、室内
有
无
户内电缆沟 隧 道 隧 道 有
最热月的日最高温度平 均值
最热月的日最高温度平 均值另加 5℃ 通风设计温度
7电 缆 敷 设 一 般 规 定
6、GB50217-94 电力工程电缆设计规范
电力工程电缆设计标准GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、平安适用、便于施工和维护，制订本标准。
1.0.2本标准适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计，除应遵守本标准外，尚应符合国家现行有关设计标准和标准的规定。
2 术语2.0.1耐火性〔fire resistance〕：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性〔flame retardance〕：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联〔dry－type cross－linked〕：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树〔water tree〕：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏，造成电缆故障。
2.0.5金属塑料复合阻水层〔metallic－plastic composite water barrier〕：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻〔thermal resistance〕：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线〔辅助接地线，auxiliary ground wire〕：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设〔direct burying〕：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟〔cable trough〕：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。
2.0.10浅槽〔channel〕：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。
GB50217-2007电力工程电缆设计规范
4电缆绝缘类型
⑴低压电缆宜选用聚氯乙烯或交联聚乙 烯绝缘，中压电缆宜选用交联聚乙烯绝 缘类型。 ⑵高压交流系统中电缆线路宜选用交联 聚乙烯绝缘类型。 ⑶高压直流输电电缆可选用不滴流浸渍 纸绝缘、自容式充油类型。
⑷移动式电气设备等经常弯移或有较高 柔软性要求的回路，应使用橡皮绝缘 等电缆 。 ⑸在人员密集的公共设施，以及有低毒 阻燃性防火要求的场所，可选用交联 聚乙烯或乙丙橡皮等不含卤素的电缆。
⑸敷设于水下的中、高压交联聚乙烯电 缆应具有纵向阻水层。
⑹电缆承受较大压力时，应具有加强层 或钢带铠装。 ⑺在流砂层、回填土地带等可能出现位 移的土壤中或高落差电缆应有钢丝铠 装。 ⑻地下水位较高的地区，应选用聚乙烯 外护层。
6电力电缆截面
⑴导体温度不得超过电缆使用寿命的允 许值。 ⑵最大短路电流和短路时间作用下的电 缆导体温度 。 ⑶最大工作电流作用下连接回路的电压 降不得超过该回路允许值。
⑷同一回路多根电力电缆，不宜叠置。 ⑸电力电缆相互间宜有 1 倍电缆外径的 空隙。 ⑹单芯电力电缆的相间距离，应考虑电 缆金属护层的正常感应电压。
7.1地下直埋敷设
⑴电缆沟敷设，上、下铺以厚度不少于 100mm 的软土或砂层。 ⑵沿电缆全长应覆盖宽度不小于电缆两 侧各 50mm 的保护板。 ⑶电缆至地下构筑物基础，不得小于 0.3m。 ⑷电缆至地面深度，不得小于 0.7m ～ 1.0m 。
电力工程电缆设计规范 GB50217
电缆 工程的可靠性
电缆制造 电缆线路 线路设计 电缆敷设 竣工验收 电缆运行
目录
1电缆的导体 2电力电缆芯数 3电缆绝缘水平 4电缆绝缘类型 5电缆护层类型 6电缆导体截面 7电缆敷设
1电缆导体材料
⑴控制和信号电缆一般为铜导体 ⑵移动式电气设备
电力工程电缆设计规范
电力工程电缆设计规范
首先，电缆的选型是电力工程中非常重要的一步。
在进行电缆的选型时，需要根据设计的用途、环境条件、负荷情况等因素来选择合适的电缆
型号和规格。
同时，还需要按照电缆的额定电压、额定电流以及线路长度
等指标来确定电缆的截面积，并确保电缆能够满足设计要求。
其次，电缆的敷设也是电缆设计规范中的重要内容。
在进行电缆的敷
设时，需要注意以下几点：首先，电缆的敷设要符合相关的标准和规范，
确保电缆的安全可靠；其次，电缆的敷设要避免与其他设备或管道交叉，
防止相互干扰；最后，电缆的敷设要考虑到维护的便捷性，方便以后对电
缆进行检修和更换。
此外，电缆的连接与接地也是电缆设计规范中需要重视的方面。
在电
缆的连接过程中，需要按照相关规范进行正确的操作，确保电缆的连接牢
固可靠；同时，还需要对电缆进行接地处理，以提高电缆的安全性和稳定性。
电缆的维护也是电缆设计规范中不可忽视的一环，定期的维护检查可
以及时发现电缆存在的问题，避免电缆发生故障。
总结起来，电力工程电缆设计规范主要包括电缆的选型、电缆的敷设、电缆的连接与接地以及电缆的维护等内容。
遵循这些规范可以确保电力工
程中电缆的安全可靠运行，提高电力系统的稳定性和可靠性。
因此，在电
力工程中，合理遵循电缆设计规范是非常重要的。
6GB5021794电力工程电缆设计规范
6GB5021794电力工程电缆设计规范导言：为了确保电力工程电缆在设计、安装和使用过程中的安全性、可靠性和经济性，特制定本电力工程电缆设计规范。
本规范适用于各类电力工程中的电缆设计，包括配电工程、输电工程、变电工程等。
一、一般规定1.1本规范的适用范围：包括电力工程中的所有电缆设计。
1.3除特别指明外，本规范中的单位均采用国际单位制（SI制）。
1.4所有电缆设计都应符合国家和地方相关的法律、法规、标准以及技术规范的要求。
二、设计基本原则2.1安全可靠性原则：电缆设计应保证电力系统的安全性和可靠性，确保电缆线路不发生事故和故障，避免对系统的正常运行造成影响。
2.2经济合理性原则：电缆设计应在满足安全和可靠要求的前提下，尽可能降低投资和运行成本。
2.3环境适应性原则：电缆设计应根据实际环境条件进行选择，确保电缆能够适应不同的气候、温度、湿度和地质条件等。
三、设计要求3.1电缆的敷设方式和选择应与工程特点相匹配，包括电缆的电压等级、容量、线路长度和敷设环境等因素。
3.2电缆的选择应符合设计要求和技术标准，包括电缆的芯数、截面、导体材质、绝缘层材料和护套材料等。
3.3电缆敷设应符合规范要求，包括敷设深度、敷设方式、敷设环境和敷设弯曲半径等。
3.4电缆接头、终端的设计和安装应符合规范要求，包括接头和终端的结构、材料、接地方式和绝缘性能等。
3.5电缆的保护措施应符合规范要求，包括电缆的防腐、防水、防火和防护等。
3.6电缆的负荷能力应满足设计要求，包括电缆的电流负荷、短路能力和热稳定性等。
四、验收标准电缆设计完成后，应进行相应的验收，确保设计符合相关的质量要求。
电缆设计的验收应包括以下内容：4.1电缆设计文件的审核和评审。
4.2电缆敷设和布线的质量检查。
4.3电缆接头和终端的检查和测试。
4.4电缆的运行试验和负荷试验。
4.5电缆敷设和使用中的安全检查。
总结：本电力工程电缆设计规范在电缆的设计、安装和使用过程中提供了一系列的规定和要求，以确保电力工程的安全、可靠和经济运行。
电力工程电缆设计规范
电力工程电缆设计规范1. 引言本文档旨在为电力工程电缆设计提供规范和指导，以确保电缆系统的安全性、可靠性和有效性。
电缆在电力输送和分配系统中扮演着重要的角色，因此正确的设计和安装对于电力系统的正常运行至关重要。
2. 设计参数在进行电缆设计时，需要考虑以下设计参数：2.1 电压等级根据实际需求确定电缆设计的电压等级。
常见的电压等级有低压、中压和高压。
2.2 电流负载根据系统负载计算电缆的额定电流。
确保电缆的截面积足够大，能够承受所需的电流负载而不过载。
2.3 环境条件考虑电缆敷设的环境条件，包括温度、湿度、腐蚀性物质等。
选用适合的电缆材料和绝缘材料，以满足环境要求。
2.4 敷设方法根据具体情况选择电缆的敷设方法，包括地下敷设、地上敷设或架空敷设。
确保电缆的安全性和可靠性。
3. 电缆选择选择合适的电缆类型和规格非常重要。
根据实际需求和设计参数，确定以下电缆选择要点：3.1 电缆材料根据环境条件和使用要求选择合适的电缆材料，常见的电缆材料有铜和铝。
3.2 电缆类型根据电压等级和敷设方法选择合适的电缆类型，主要包括电力电缆、控制电缆和通信电缆。
3.3 电缆规格根据电流负载和电压等级选择合适的电缆规格，包括截面积、导体数量和绝缘材料。
4. 电缆敷设电缆敷设是电缆设计的重要环节，需要注意以下几点：4.1 敷设方法根据具体情况选择适当的敷设方法，包括地下敷设、地上敷设或架空敷设。
确保电缆的安全和可靠。
4.2 敷设路径选择合适的敷设路径，避免与其他设备或敷设的电缆产生干扰。
确保电缆的防护和绝缘性能。
4.3 固定和保护采取必要的固定和保护措施，保证电缆在敷设过程中不受损害。
使用合适的保护套管、支架和夹具。
5. 电缆连接电缆连接是电缆设计的关键环节，正确的连接方法和技术能够确保电缆系统的可靠性和安全性。
以下是几点注意事项：5.1 连接类型根据具体情况选择合适的连接类型，常见的连接类型有焊接连接、压接连接和螺栓连接。
电力工程电缆设计规范
UDC中华人民共和国国家标准P GB 50217－2007电力工程电缆设计规范Code for design of cables of electric engineering2007—10—23发布 2008—04—01实施中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局本规范是根据建设部《关于印发“二00一～二00二年度工程建设国家标准制定、修订计划”的通知》（建标〔2002〕85号）的要求，由中国电力工程顾问集团西南电力设计院会同有关单位对《电力工程电缆设计规范》GB20217-1994修订而成的。
本规范修订的主要技术内容包括：1.增加了中、高压电缆芯数选择要求；2.增加了电缆绝缘类型选择要求，取消了粘性浸渍纸绝缘电缆的相关内容；3.增加了主芯截面400mm2＜S≤800mm2和S＞800mm2的保护地线允许最小截面选择要求；4.增加了大电流负荷的供电回路由多根电缆并联时对电缆截面、材质等要求；5.增加了电缆终端一般性选择要求；6.增加了直接对电缆实施金属层开断并作绝缘处理内容；7.增加了交流系统三芯电缆的金属层接地要求；8.增加了城市电缆系统的电缆与管道相互间允许距离相关规定；9.增加了架空桥架检修通道设置要求；10.增加了电缆遂道安全孔设置间距要求；11.增加了附录B和附录F。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国电力企业联合会标准化中心负责具体管理，由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释。
本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给中国电力工程顾问集团西南电力设计院（地址：四川省成都市东风路18号，邮编：610021），以便今后修改时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国电力工程顾问集团西南电力设计院参编单位：中国电力工程顾问集团东北电力设计院喜利得（中国）有限公司主要起草人：李国荣熊涛张天泽齐春陶勤万里宁王鑫王聪慧1 总则 (4)2 术语 (4)3 电缆型式与截面选择 (4)3.1 电缆导体材质 (4)3.2 电力电缆芯数 (5)3.3 电缆绝缘水平 (5)3.4 电缆绝缘类型 (5)3.5 电缆护层类型 (6)3.6 控制电缆及其金属屏蔽 (7)3.7 电力电缆导体截面 (8)4 电缆附件的选择与配置 (10)4.1 一般规定 (10)4.2 自容式充油电缆的供油系统 (12)5 电缆敷设 (13)5.1 一般规定 (13)5.2敷设方式选择 (15)5.3地下直埋敷设 (16)5.4保护管敷设 (17)5.5电缆构筑物敷设 (17)5.6其他公用设施中敷设 (19)5.7水下敷设 (19)6电缆的支持与固定 (20)6.1 一般规定 (20)6.2 电缆支架和桥架 (21)7 电缆防火与阻止延燃 (22)附录A 常用电力电缆导体的最高允许温度 (24)附录B10kV及以下电力电缆经济电流截面选用方法 (24)附录C 10kV及以下常用电力电缆允许100％持续载流量 (25)附录D敷设条件不同时电缆允许持续载流量的校正系数 (29)附录E按短路热稳定条件计算电缆导体允许最小截面的方法 (31)附录F交流系统单芯电缆金属层正常感应电势算式 (32)附录G 35kV及以下电缆敷设度量时的附加长度 (33)附录H电缆穿管敷设时容许最大管长的计算方法 (33)本规范用词说明 (35)1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制定本规范。
GB50217-94电力工程电缆设计规范
电力工程电缆设计规范GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性（fire resistance）：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性（flame retardance）：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联（dry－type cross－linked）：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树（water tree）：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏，造成电缆故障。
2.0.5金属塑料复合阻水层（metallic－plastic composite water barrier）：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻（thermal resistance）：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线（辅助接地线，auxiliary ground wire）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设（direct burying）：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟（cable trough）：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。
2.0.10浅槽（channel）：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。
电力工程电缆设计规范
⑶ 3～35kV 三相供电回路的电缆芯数的选择 ：
工作电流较大的回路可选用 3 根单芯电缆 电缆敷设于水下时可选用 3 根单芯电缆。
三芯电缆可选用普通统包型，也可选用 3 根单芯电缆绞合构造型。
⑷ 110kV及以上供电回路； 每回应选用 3 根单芯电缆
3电缆绝缘水平
⑴交流系统中电力电缆导体的相间额定 电压，不得低于使用回路的工作线电压。 ⑵中性点直接接地或经低电阻接地的系 统，接地保护动作不超过 1min 切除故障 时，不应低于 100%的使用回路工作相 电压。
⑷移动式电气设备等经常弯移或有较高 柔软性要求的回路，应使用橡皮绝缘 等电缆 。
⑸在人员密集的公共设施，以及有低毒 阻燃性防火要求的场所，可选用交联 聚乙烯或乙丙橡皮等不含卤素的电缆 。
5电缆外护层类型 ⑴交流系统单芯电力电缆，不得选 用未经非磁性有效处理的钢制铠装 。 ⑵在潮湿、含化学腐蚀环境或易受 水浸泡的电缆，其金属层、加强层 、铠装上应有聚乙烯外护层 。 ⑶防火有低毒性要求时，不宜选用 聚氯乙烯外护层。
⑶其他系统不宜低于 133%的使用回路 工作相电压，实际为150%。
⑷在单相接地故障可能持续 8h 以上， 或回路安全性要求较高的情况，采用 173%的使用回路工绝缘配合要求。
4电缆绝缘类型
⑴低压电缆宜选用聚氯乙烯或交联聚乙 烯绝缘，中压电缆宜选用交联聚乙烯绝 缘类型。 ⑵高压交流系统中电缆线路宜选用交联 聚乙烯绝缘类型。 ⑶高压直流输电电缆可选用不滴流浸渍 纸绝缘、自容式充油类型。
通风设计温度
7电 缆 敷 设 一 般 规 定
⑴满足电缆允许弯曲半径要求。 ⑵同一通道同一侧的多层支架上敷设， 应按电压等级由高至低的电力电缆、强 电至弱电的控制和信号电缆。 ⑶单芯电力电缆的同一回路可采取品字 形敷设
电力工程电缆设计规范
电力工程电缆设计规范电力工程电缆设计规范GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：20XX年XX月XX日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。
1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。
1.0.3电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。
2 术语2.0.1耐火性（fire resistance）：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。
2.0.2难燃性（flame retardance）：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。
2.0.3干式交联（dry－type cross－linked）：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。
2.0.4水树（water tree）：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。
它异致绝缘特性变坏，造成电缆故障。
2.0.5金属塑料复合阻水层（metallic－plastic composite water barrier）：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。
2.0.6热阻（thermal resistance）：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。
2.0.7回流线（辅助接地线，auxiliary ground wire）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
2.0.8直埋敷设（direct burying）：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。
2.0.9电缆沟（cable trough）：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：（1）避免电缆遭受机械性外力、过热、腐蚀等危害。
（2）满足安全要求条件下使电缆较短。
（3）便于敷设、维护。
（4）避开将要挖掘施工的地方。
（5）充油电缆线路通过起伏地形时，使供油装置较合理配置。
5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。
5.1.3电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。
（2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
（3）同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
5.1.4同一层支架上电缆排列配置方式，应符合下列规定：（1）控制和信号电缆可紧靠或多层迭置。
（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。
（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。
5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
（2）对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。
（3）沿电缆线路适当附加并行的金属屏蔽线或罩盒等。
5.1.1明敷的电缆不宜平行敷设于热力管道上部。
电缆与管道之间无隔板防护时，相互间距应符合电缆与管道相互间允许距离的规定（表5.1.7）。
表5.1.7 电缆与管道相互间允许距离（mm）5.1.2需抑制电气干扰强度的弱电回路控制和信号电缆，除遵照本规范第3.6.5条～第3.6.8条规定外，当需要时可采取下列措施：（1）与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆间距更宜较远。
（2）敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式电压互感器、避雷器或避雷针接地处的距离，宜在可能范围内远离。
（3）沿控制和信号电缆可平行敷设屏蔽线或将电缆敷设于钢制管、盒中。
5.1.3在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得含有可能影响环境温升持续超过5℃的供热管路。
有重要回路电缆时，严禁含有易燃气体或易燃液体的管道。
5.1.4爆炸性气体危险场所敷设电缆的要求。
5.1.10.1在可能范围应使电缆距爆炸释放源较远，敷设在爆炸危险较小的场所。
并应符合下列规定：（1）易燃气体比空气重时，电缆应在较高处架空敷设，且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性保护。
（2）易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂。
5.1.10.2电缆沿输送易燃气体的管道敷设时，应配置在危险程度较低的管道一侧，且应符合下列规定：（1）易燃气体比空气重时，电缆宜在管道上方。
（2）易燃气体比空气轻时，电缆宜在管道下方。
5.1.10.3电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应以非燃性材料严密堵塞。
5.1.10.4电缆线路中间不应有接头。
5.1.11非铠装电缆用于下列场所、部位时，应采用具有机械强度的管或罩加以保护：（1）非电气人员经常活动场所的地坪以上2m范围、地中引出的地坪下0.3m深电缆区段。
（2）可能有载重设备移经电缆上面的区段。
5.1.12除架空绝缘型电缆外的非户外型电缆，使用在户外时，宜有罩、盖等遮阳。
5.1.13电缆敷设在有周期性振动的易振场所，应采用能减少电缆承受附加应力或避免金属疲劳断裂的措施。
可采取下列方法：（1）在支持电缆部位设置由橡胶等弹性材料制成的衬垫。
（2）使电缆敷设成波浪状且留有伸缩节。
5.1.14在有行人通过的地坪、堤坝、桥面、地下商业设施的路面或通行的隧洞中，电缆不得敞露敷设于地坪上或楼梯走道上。
5.1.11在工厂、建筑物的风道中、煤矿里机械提升的除运输机通行的斜井通风巷道中或木支架的竖井井筒中，严禁敷设敞露式电缆。
5.1.121kV以上电源直接接地且配置独立分开的中性线和保护地线构成的系统，当使用独立于相芯线和中性线以外的电缆作保护地线时，同一回路的该两部分电缆敷设方式，应符合下列规定：（1）在爆炸性气体环境，应在同一路径的同一结构管、沟或盒中敷设。
（2）除上述情况外，宜在同一路径的同一构筑物中尽量靠近敷设。
5.1.13电缆的计算长度，应包括实际路径长度与附加长度。
附加长度，宜计入下列因素：（1）电缆敷设路径地形等高差变化、伸缩节或迂回备用裕量。
（2）35kV及以上电压电缆蛇形敷设时的弯曲状影响增加量。
（3）终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。
对35kV 及以下电压电缆的这部分附加长度，可按附录E计。
5.1.14电缆的订货长度，应符合下列规定：（1）长距离的电缆线路，宜采取计算长度作为订货长度。
对35kV以上电压单芯电缆，应按相计；当线路采取交叉互联等分段连接方式时，应按段开列。
（2）35kV及以下电压电缆用于非长距离情况，宜考虑整盘电缆中截取后不能利用其剩余段的因素，按计算长度计入5%～10%的裕量，作为同型号规格电缆的订货长度。
（3）水下敷设电缆的每盘长度，不宜少于水下段的敷设长度。
有困难时，可含有工厂制的软接头。
5.2 敷设方式选择5.2.1电缆工程敷设方式的选择，应视工程条件、环境特点和电缆型类、数量等因素，且按满足运行可靠、便于维护的要求和技术经济合理的原则来选择。
5.2.2电缆直埋敷设方式的选择，应符合下列规定：（1）同一通路少于6根的35kV及以下电力电缆，在厂区通往远距离辅助设施或城郊等不易有经常性开挖的地段，宜用直埋；在城镇人行道下较易翻修情况或道路边缘，也可用直埋。
（2）厂区内地下管网较多的地段，可能有熔化金属、高温液体溢出的场所，待开发将有较频繁开挖的地方，不宜用直埋。
（3）在化学腐蚀或杂散电流腐蚀的土壤范围，不得采用直埋。
5.2.3电缆穿管敷设方式的选择，应符合下列规定：（1）在有爆炸危险场所明敷的电缆，露出地坪上需加以保护的电缆，地下电缆与公路、铁道交叉时，应采用穿管。
（2）地下电缆通过房屋、广场的区段，电缆敷设在规划将作为道路的地段，宜用穿管。
（3）在地下管网较密的工厂区、城市道路狭窄且交通繁忙或道路挖掘困难的通道等电缆数量较多的情况下，可用穿管敷设。
5.2.4浅槽敷设方式的选择，应符合下列规定：（1）地下水位较高的地方。
（2）通道中电力电缆数量较少，且在不经常有载重车通过的户外配电装置等场所。
5.2.5电缆沟敷设方式的选择，应符合下列规定：（1）有化学腐蚀液体或高温熔化金属溢流的场所，或在载重车辆频繁经过的地段，不得用电缆沟。
（2）经常有工业水溢流、可燃粉尘弥漫的厂房内，不宜用电缆沟。
（3）在厂区、建筑物内地下电缆数量较多但不需采用隧道时，城镇人行道开挖不便且电缆需分期敷设时，又不属于上述（1）、（2）项的情况下，宜用电缆沟。
（4）有防爆、防火要求的明敷电缆，应采用埋砂敷设的电缆沟。
5.2.6电缆隧道敷设方式的选择，应符合下列规定：（1）同一通道的地下电缆数量众多，电缆沟不足以容纳时应采用隧道。
（2）同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水流溢的场所，或含有35kV以上高压电缆，或穿越公路、铁道等地段，宜用隧道。
（3）受城镇地下通道条件限制或交通流量较大的道路下，与较多电缆沿同一路径有非高温的水、气和通讯电缆管线共同配置时，可在公用性隧道中敷设电缆。
5.2.7垂直走向的电缆，宜沿墙、柱敷设，当数量较多，或含有35kV以上高压电缆时，应采用竖井。
5.2.8在控制室、继电保护室等有多根电缆汇聚的下部，应设有电缆夹层。
电缆数量较少的情况，也可采用有活动盖板的电缆层。
5.2.9在地下水位较高的地方、化学腐蚀液体溢流的场所，厂房内应采用支持式架空敷设。
建筑物或厂区不适于地下敷设时，可用架空敷设。
5.2.10明敷又不宜用支持式架空敷设的地方，可采用悬挂式架空敷设。
5.2.11通过河流、水库的电缆，未有条件利用桥梁、堤坝敷设时，可采取水下敷设。
5.3 直埋敷设于地中5.3.1直埋敷设电缆的路径选择，宜符合下列规定：（1）避开含有酸、碱强腐蚀或杂散电流电化学腐蚀严重影响的地段。
（2）未有防护措施时，避开白蚁危害地带、热源影响和易遭外力损伤的区段。
5.3.2直埋敷设电缆方式，应满足下列要求：（1）电缆应敷设在壕沟里，沿电缆全长的上、下紧邻侧铺以厚度不少于100mm的软土或砂层。
（2）沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，保护板宜用混凝土制作。
（3）位于城镇道路等开挖较频繁的地方，可在保护板上层铺以醒目的标志带。
（4）位于城郊或空地旷带，沿电缆路径的直线间隔约100m、转弯处或接头部位，应竖立明显的方位标志或标桩。
5.3.3直埋敷设于非冻土地区时，电缆埋置深度应符合下列规定：（1）电缆外皮至地下构筑物基础，不得小于0.3m。
（2）电缆外皮至地面深度，不得小于0.7m；当位于车行道或耕地下时，应适当加深，且不宜小于1m。
5.3.4直埋敷设于冻土地区时，宜埋入冻土层以下，当无法深埋时可在土壤排水性好的干燥冻土层或回填土中埋设，也可采取其他防止电缆受到损伤的措施。
5.3.5直埋敷设的电缆，严禁位于地下管道的正上方或下方。
电缆与电缆或管道、道路、构筑物等相互间容许最小距离，应符合表5.3.5的要求。
表5.3.5 电缆与电缆或管道、道路、构筑物等相互间容许最小距离（m）0.1m；***特殊情况可酌减且最多减少一半值。
5.3.6直埋敷设的电缆与铁路、公路或街道交叉时，应穿于保护管，且保护范围超出路基、街道路面两边以及排水沟边0.5m以上。
5.3.7直埋敷设的电缆引入构筑物，在贯穿墙孔处应设置保护管，且对管口实施阻水堵塞。
5.3.8直埋敷设电缆的接头配置，应符合下列规定：（1）接头与邻近电缆的净距，不得小于0.25m。
