斯维尔节能操作技巧03-墙体有关说明
斯维尔节能教程讲解
1、首先那个图转T8版本，放置在一个文件夹中。
2、用节能软件打开图纸，,打开关键显示，看图中是否有未连接的墙体，连接好。
3、用改高度命令将各层平面图墙体柱子改至实际高度。
4、用门窗整理命令将个门窗改至实际尺寸，注意：建议将窗台高度改到300，避免出现玻璃门窗与梁打架。
5、用将所有外墙的梁选中，用CH命令调出特性菜单，选择其中的热工，设置梁高。
6、用搜索房间命令分别搜索每层平面图，注意不同楼层的楼层号要区分。
功能名称可以不管。
7、设置每层平面图对应的楼层与高度。
8、模型观察，看是否正常。
若不正常看图中是否有未连接的墙体，或者搜素面积的是否在楼层框内。
只有这两种情况不能正常生产模型。
如果对平面做了修改记得要重新进行搜素房间命令。
9、设置门窗可开启面积与遮阳，平开窗开启比例要调整（默认30%），遮阳自主设置平板遮阳（阳台）百叶遮阳（DB42要求的外遮阳）。
10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90°，不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。
上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。
11、导入工程构造顺序进行数据提取与节能检查，注意数据提取进行计算后要进行保存。
节能检查看是否有不满足的情况，自己调整，通常的一般要调整保温层厚度与玻璃的热工。
玻璃的热工在此处调整数字具体可以查找资料，名称可以不管，后面自己修改调整好后进行满足要求后，导出计算书。
斯维尔节能操作技巧03-墙体有关说明
关于墙体说明
墙体材料
在墙体创建对话框中有“材料”项，指的是指墙的主材类型，它 与墙的建筑二维表达有关，不同的主材有不同的二维表现形式，这 是建筑设计的需要，这个“材料”与节能设计的“构造”无关。节 能设计中用“工程构造”来描述墙体的热工性能，通过工程构造的 形式按墙体的不同类型赋给墙体。在创建和整理节能模型时，墙体 材料可以用来区分不同工程构造的墙体，无需名称一一对应，比如 钢筋混凝土的墙体不一定要用“钢砼墙”材料，用砖墙也没关系， 只要在“工程构造”中设置钢筋混凝土的构造并付给墙体就能进行 正确的节能分析了。总之，建筑节能分析采用的墙体，其材料取决 于工程构造附赋予的构造，而与墙体的材料无关。
关于墙体说明
在创建和整理节能模型时墙体关于墙体说明材料可以用来区分不同工程构造的墙体无需名称一一对应比如钢筋混凝土的墙体不一定要用钢砼墙材料用砖墙也没关系只要在工程构造中设置钢筋混凝土的构造并付给墙体就能进行正确的节能分析了
墙体总述
墙体作为建筑物的主要围护结构在节能中起到至关 重要的作用，同时它还是围成建筑物和房间的对象， 又是门窗的载体。在进行模型处理过程中，与墙体打 交道最多，如果节能计算无法正常进行下去往往与墙 体处理不当有关。不处理好墙体使之形成建筑物和有 效的房间，节能设计将无法进行下去。
关于墙体说明
三维底图的墙体
用户在使用三维维图软件（清华斯维尔Arch、TZ6.0等 用户在使用三维维图软件（清华斯维尔Arch、TZ6.0等）绘制 Arch 施工图时，往往只关注二维表示，而没有定义墙体高度， 施工图时，往往只关注二维表示，而没有定义墙体高度，即打开 的墙体全为默认高度，常为3000 3000。 的墙体全为默认高度，常为3000。 因此，需要检查，如果与实际墙高不符，则用[改高度] 因此，需要检查，如果与实际墙高不符，则用[改高度]命令批 量修改。 量修改。

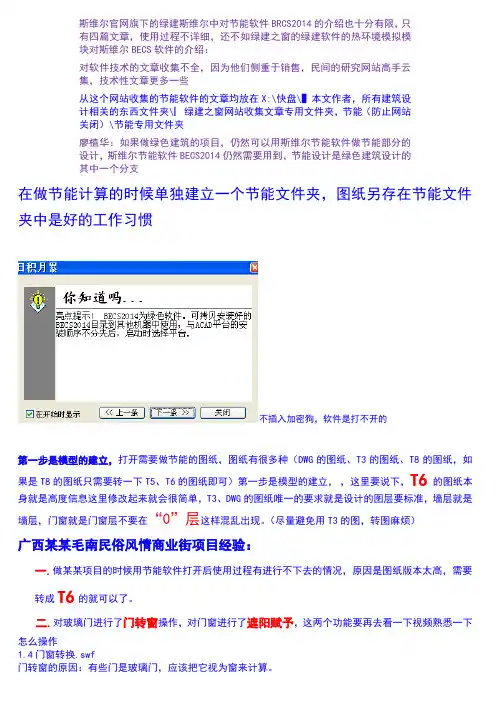

斯维尔节能软件,图文版超实用教程
斯维尔官网旗下的绿建斯维尔中对节能软件BRCS2014的介绍也十分有限，只有四篇文章，使用过程不详细，还不如绿建之窗的绿建软件的热环境模拟模块对斯维尔BECS软件的介绍：对软件技术的文章收集不全，因为他们侧重于销售，民间的研究网站高手云集，技术性文章更多一些从这个网站收集的节能软件的文章均放在X:\快盘\▌本文作者，所有建筑设计相关的东西文件夹\▏绿建之窗网站收集文章专用文件夹，节能（防止网站关闭）\节能专用文件夹廖植华：如果做绿色建筑的项目，仍然可以用斯维尔节能软件做节能部分的设计，斯维尔节能软件BECS2014仍然需要用到，节能设计是绿色建筑设计的其中一个分支在做节能计算的时候单独建立一个节能文件夹，图纸另存在节能文件夹中是好的工作习惯不插入加密狗，软件是打不开的第一步是模型的建立，打开需要做节能的图纸，图纸有很多种（DWG的图纸、T3的图纸、T8的图纸，如果是T8的图纸只需要转一下T5、T6的图纸即可）第一步是模型的建立，，这里要说下，T6的图纸本身就是高度信息这里修改起来就会很简单，T3、DWG的图纸唯一的要求就是设计的图层要标准，墙层就是墙层，门窗就是门窗层不要在“0”层这样混乱出现。
（尽量避免用T3的图，转图麻烦）广西某某毛南民俗风情商业街项目经验：一.做某某项目的时候用节能软件打开后使用过程有进行不下去的情况，原因是图纸版本太高，需要转成T6的就可以了。
二.对玻璃门进行了门转窗操作，对门窗进行了遮阳赋予，这两个功能要再去看一下视频熟悉一下怎么操作1.4门窗转换.swf门转窗的原因：有些门是玻璃门，应该把它视为窗来计算。
正版节能软件门转窗后门会变成这样，盗版的门转窗后门形状会不变，不知道对计算是否有影响，正式设计是一定要用正版软件~2.5遮阳系数计算.swf有些地方没有遮阳但是有其他部件，具有和这样相同作用的也应赋予遮阳，比如阳台处的活动遮阳不用设置尺寸，而是设置参数，具体项目具体设置从下窑村嘉鹏中央城的项目开始，审图公司赵工要求一定要检查节能计算书中的平均遮阳系数表格中的外遮阳系数，根据夏热冬暖地区节能设计标准4.0.11节能软件中设置平板遮阳的外挑尺寸越大，则遮阳系数SD越小，有时候会出现为了满足不大于0.9的要求而导致必须要在软件中加大外挑尺寸因而影响建筑立面效果，此时应该采取活动遮阳代替加大遮阳的外挑尺寸。
清华斯维尔使用技巧
抹灰部分抹灰是难点，也是考验软件的重点。
斯维尔三维算量软件里的抹灰做到了：只要你想到，就可以做到。
技巧：1. 细分。
定义抹灰的时候，尽量细分。
比如说：楼面抹灰分：大厅地面抹灰，阳台与卫生间地面抹灰，走道地面抹灰，等等，然后，在把这些抹灰分别挂上做法，到时候，统计的时候，用清单，定额模式里统计，只要你做法不同，软件就可以区别。
还有侧壁抹灰，分内墙抹灰和外墙抹灰。
在内墙抹灰中，将做法挂成内墙砼抹灰与内墙砌体抹灰。
这些量全可以在后面的变量中选择。
要注意的是侧壁抹灰必须要到侧壁里的分项中定义做法。
比如说踢脚线就必须到侧壁抹灰中的踢脚线里挂做法，然后墙面抹灰里挂砼与非砼的做法，砼的变量ST，非砼是SFT2. 一量多用。
有些量是可以共用的。
比如说内墙的抹灰脚手架。
可以在侧壁里挂做法。
具体操作是：在墙面做法里增加内墙抹灰脚手架的做法，然后在变量里选择侧壁变量的装饰面长L*本层高度。
砌墙脚手架是：外墙的不用考虑，内墙的是在砌体内墙的做法里增加内墙砌体脚手架的变量L*层高，当然统计抹灰的时候，要将墙加进去的。
3.还有就是异型梁抹灰的处理，如果异型梁抹灰要求四周全部抹同样的材料，那就用梁的模板的变量来代替抹灰的面积。
如果异型梁一圈有不同的做法，这个就需要变通处理了，你首先要知道这个异型梁的截面的尺寸，然后在做法里将变量写成l（截面抹灰材料不同的侧面长度）*L（异型梁的长度）4. 抹灰部分一定要精通算量选项中的工程量输出里的调整和计算规则的调整。
侧重与变量的选取。
还是那句话：只要你想到，就可以做到。
钢筋部分1. 跨数的改变梁钢筋部分对于跨数有着严格的要求。
跨数不同，钢筋的搭接，锚长的次数也不一样，那结果也是有所不同的。
比如一根梁钢筋，可以通常的，也可以在每一跨中锚入梁里。
那结果也是不同的。
因此，要求我们在布置梁的时候，一定要注意梁的跨数，比如说是5跨的，你布置成4跨的就不可以，虽然一根钢筋没有多大的来去，但是每一次都错误，那整个结果就偏差比较大了。

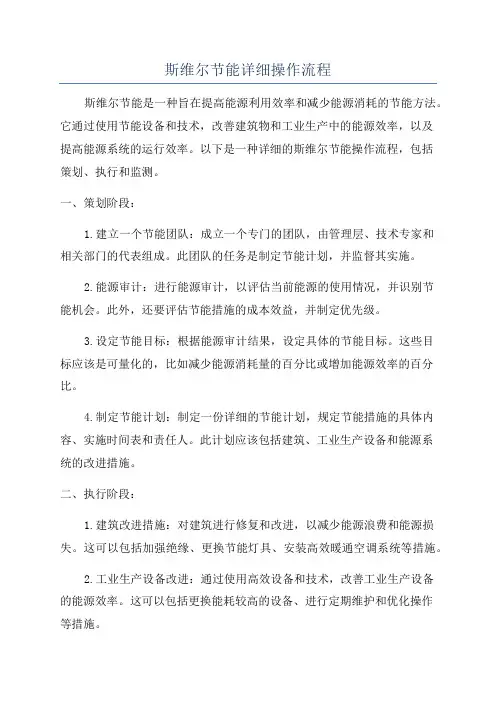

斯维尔节能详细操作流程
斯维尔节能详细操作流程斯维尔节能是一种旨在提高能源利用效率和减少能源消耗的节能方法。
它通过使用节能设备和技术，改善建筑物和工业生产中的能源效率，以及提高能源系统的运行效率。
以下是一种详细的斯维尔节能操作流程，包括策划、执行和监测。
一、策划阶段：1.建立一个节能团队：成立一个专门的团队，由管理层、技术专家和相关部门的代表组成。
此团队的任务是制定节能计划，并监督其实施。
2.能源审计：进行能源审计，以评估当前能源的使用情况，并识别节能机会。
此外，还要评估节能措施的成本效益，并制定优先级。
3.设定节能目标：根据能源审计结果，设定具体的节能目标。
这些目标应该是可量化的，比如减少能源消耗量的百分比或增加能源效率的百分比。
4.制定节能计划：制定一份详细的节能计划，规定节能措施的具体内容、实施时间表和责任人。
此计划应该包括建筑、工业生产设备和能源系统的改进措施。
二、执行阶段：1.建筑改进措施：对建筑进行修复和改进，以减少能源浪费和能源损失。
这可以包括加强绝缘、更换节能灯具、安装高效暖通空调系统等措施。
2.工业生产设备改进：通过使用高效设备和技术，改善工业生产设备的能源效率。
这可以包括更换能耗较高的设备、进行定期维护和优化操作等措施。
3.能源系统改进：通过改进能源系统的设计和运行方式，提高其能源效率。
这可以包括安装能源管理系统、优化能源供应和分配等措施。
4.培训和意识提高：为员工提供培训，增强他们对节能的意识和理解。
同时，要鼓励员工参与节能活动，如关闭不必要的电源、合理使用设备等。
5.跟踪和监控：对节能措施的执行情况进行跟踪和监控。
这可以通过定期的能源消耗测量、设备运行监测和能源数据报告来实现。
三、监测阶段：1.能源消耗测量：定期测量和记录能源消耗量，以评估节能措施的成效。
比较实际消耗与预期目标，找出潜在问题并采取纠正措施。
2.设备运行监测：对节能设备和技术的运行情况进行监测和评估。
定期检查设备的性能和效率，及时发现并修复问题。
斯维尔节能教程
1、首先那个图转T8版本，放置在一个文件夹中。
2、用节能软件打开图纸, ，打开关键显示, 看图中是否有未连接的墙体，连接好。
3、用改高度命令□创建墙体i*n单线变墙=墙体分段◎窗分墙段両敢高度I・标唯拄IT角柱而转熱桥柱占;拄分墙轻會墙齐屋顶密墙体恢复77^口GEQ・»©《将各层平面图墙体柱子改至实际高度。
＞卫—窗 卜屋 顶 •空间划分 ▼选择殛4对象查询 引对象浏览4过滤选择 |Rfl 选择外墙 B3选挥内墙 S3选择户墙 *选择窗尸no选择外门ffi 选择傍间将所有外墙的梁选中，用调 出 特 性 菜 单， 选 择 其 中 的h 墙拄P 门D 插入门窗 m 两点门窗 勺转角窗 扁带型窗□m 门转窗 n®窗转门/Q O 口 厂0Q T 4、用门窗整理命令 议将窗台高度改到・*凹mt将个门窗改至实际尺寸, 300,避免出现玻璃门窗与梁打架。
号门宙整理畐门窗編号 注意：建Di5、CH 命 令不同楼层的楼层号要区分。
以不管。
执工八、、一•)设置梁高。
6、用面积生成选项起贻編号阿I工□更新原有房间歸号叼主成遂读轮廓a自动区分内外墙、□忍略柱子H柱子内部必须用墙来划功能名称可T设置每层平面图对应的楼层与高度。
8、模型观察，看是否正常。
若不正常看图中是否有未连接的墙体，或者搜素面积的只有这两种情况不能正常生产模型。
如果对平面做了修改记得要重新进行搜素房间命 令。
30%），遮阳自主设置平板遮阳邙日台）百叶遮阳（ DB42要求的外遮阳）*空间划分摆素房间0擔索户型 Si 设置天井 |口建楼层框| M楼层表7、9、设置门窗可开启面积与遮阳平开窗开启比例要调整（默认 是否在楼层框内。
10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90 °,不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。
各工程设置工程信息其姻设埜属性s17柱穿过梁板是-上边界绝热"否-下边界绝婕.星启用环境遽阳、否►耳报告设置、1-输出平面简期到计算书\否上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。
绿建斯维尔能耗计算使用手册
前言节能是我国经济和社会发展的一项长远战略方针，也是当前一项极为紧迫的任务。
为推动全社会开展节能降耗，缓解能源瓶颈制约，建设节能型社会，促进经济社会可持续发展，国家发展委员会发布了“节能中长期专项规划”，建筑节能作为三大重点领域中的一项，受到高度重视。
在这样的背景下，建设部相继发布了一系列建筑节能标准，其中包括若干强制性条款，正在建设领域逐步实施。
我国地域辽阔，不同地区的气候条件相差很大，人们改善室内热环境的方式也不尽相同。
因此，国家和建设部以及各地主管部门颁布了一系列的节能标准和细则，包括国标的公共建筑节能标准和部标的居住建筑节能标准，以及地方的建筑节能细则，这些标准和细则几乎涵盖了我国所有地区。
2013年第一部《建筑能效标识技术标准》（JGJ/T288-2012）发布，大大促进了建筑的能效标识工作。
2014年，新的《绿色建筑评价标准》（GB/T50378-2014）正式实施，对于建筑的围护结构和设备两个角度的节能率提出了要求。
绿建斯维尔能耗计算软件BESI运行于AutoCAD平台，主要针对建筑节能系列标准对建筑工程进行各类能耗计算给出相对节能率，输出相关计算书报告和测评报表。
应用范围BESI可以用于测评机构对已竣工建筑的节能效率的测评，也可以用于设计单位对正在设计的建筑进行能效自评，同时可以作为《绿色建筑评价标准》中计算围护结构节能率以及采暖空调系统节能率的配套工具。
对设计单位而言，能耗计算软件BESI与节能设计软件BECS配合使用效果最佳，可以重复利用节能设计的成果。
软件特点●直接利用节能设计BECS的成果，大大提高工作效率；●可以作为《绿色建筑评价标准》中计算围护结构及采暖空调系统节能率的配套工具；●紧扣国家绿建标准以及国家及地方节能、能效标识标准；●能与节能设计BECS、暖通负荷BECH配套使用；●以AutoCAD为平台，易学易用，操作简便。
我们真诚地期待您提出宝贵的意见和建议，欢迎登录到ABBS的『斯维尔论坛』，我们将认真答复您所提出的问题。
斯维尔节能教程
斯维尔节能步骤(简单版)1、整理图纸删除多余的东西，只保留墙体，柱子，门窗，轴线，指北针墙体连接、每一层的墙体高度是否正确门窗尺寸、窗台高是否正确剪力墙每一层的高度是否正确导出T62、检查把柱子移开，比较不容易出错3、空间划分空间划分完后打开特性，定义每一个空间,然后建楼层框，按照下方的命令提示，建立每一层的楼层框,楼层框一定要把外部轮廓的面积框进去。
4、指北针5、工程设置选择地点，标准选用规范，勾选自动提取指北针，若采用反射涂料，点击采用反射隔热涂料，太阳辐射系数根据立面的颜色和材质来进行选择，没有就选择相近的其他设置中，把结构类型和输出平面简图都选上自然通风算不过的时候，把自然通风房间修改为空调房6、工程构造按照设计说明调整材料，修正系数等，若有范例，可以直接导入导入的文件长这样如果构造不一样，点击后面的小方框，选择新的材料，或者自己输入新材料的参数，输入厚度和修正系数，一般无机保温砂浆1.30，挤塑聚苯板修正系数1.20设置门窗的种类，选择后面的小方框，可以调整更细的参数，比如中透光，高透光，低透光等注意！！如果没有选用low-E玻璃，玻璃的属性也不能选择low-E玻璃，不然计算时会按照low-E玻璃的参数来计算，但是出的节能报告里还是显示用的普通中空玻璃。
7、选择浏览分别框选每一层的墙体，在特性中设定墙体设定好后，旁边会有黄色的虚线，有些墙体会自动变成户墙，会标红，手动修改一下8、检查观察模型是否与实际的一致，如果墙体的高度，剪力墙的高度不正确，模型会漏空，模型中的屋顶会自动生成，平屋顶不需要再建模。
如果，模型中存在几种屋面，就把少数不一样的屋面建出来，在工程构造中加屋面二，屋面三，自动生成的屋面默认是屋面一的。
9、设置遮阳类型一般分为活动遮阳、平板遮阳遮阳也可以导入，先点旁边的三个点，找到要导入的文件，然后再点导入，但是每次只能导入一种遮阳，点击平面图上门窗，在特性中赋予每个门窗的遮阳类型阳台的门窗就可以用平板遮阳，飘窗一般用活动遮阳10、设置门窗类型设置门窗的开启面，通风面积11、计算先数据提取，再节能检查，每次有修改，都要先数据提取，才能节能检查根据节能检查中的各种不满足点开去看，是哪个位置，逐个解决。
斯维尔使用技巧
清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。
是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。
2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。
步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。
不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。
再根据基础形状选择相应的基础作垫层布置。
如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。
布置方法及过程一切同基础布置方式。
应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。
长条形的基础垫层也是一样的，您只要按使用说明操作就行了。
套挂定额时，垫层砼体积按相关定额套挂就行了。
2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。
套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。
2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。
先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。
用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。
斯维尔工程设置技巧
斯维尔工程设置技巧三维算量技巧-工程设置新建一个三维算量工程文件后，接着就是确定一个文件名称，一般情况输入我们设计图纸的工程文件名就可以了。
下来就是工程的总体设置，分六步走，当然这六部你这时设置完成后，在后面做工程是发现任何不对都可以重新设置，修改后就可以了。
1. 计量模式设置：计量模式关系到我们挂接定额的方式，所以这个事前要确定下来，你是用清单还是用定额。
当然在以后确定后也可以修改，只是如果你挂接了定额，而后又要改为清单，整个挂接的定额会自动删除，你先前的构件上挂接的做法全部删除，白费很大功夫，建议及早确定，要是不能确定干脆就不挂接定额，构件定义布置画图，等确定后在挂接，或者直接用构件实物量。
工程量输出模式，08版清单和定额的计算规则区别在于土方工程，别的已经没有区别了，所以用实物量是计算规则没有多大的区别了。
其他采用软件默认。
2. 这一步是楼层设置，目前楼层设置改为向上的楼层，和实际楼层一样，有层底标高和层高，层底标高只有首层可以修改，其他楼层的层底标高软件自己生成。
软件依据首层层底标高和层高自动计算。
在这关键是层高的确定，有的人主张用建筑层高，有的人主张用结构层高，我建议用结构层高，两种方法只是关系到首层的高度，其他楼层是相同的。
注意在输入过程中最终要保证顶层的顶标高要和设计图纸的顶层顶标高相同。
总体来说用结构层高要简单一些，同楼层构件只需要同层高就可以了。
对于有地下室和基层的楼房，基础层可以分开建层，也可以把基础做在地下室，比较灵活，可以自己掌握。
楼层建完后，如果在绘图过程中发现不对或需要修改，不用删除工程，只需再次返回新建楼层这修改就可以，直到你满意为止，相当方便，区别于其他软件，一头扎下去就返不回来，斯维尔三维算量的优点就在于任何时候你不满意都可以修改，你先前所做的工作都不白费。
3. 这一步是结构说明，这一步很重要，混凝土材料的设置不仅仅是要反映一个强度，因为三维算量软件是一个二合一的软件，土建的量和钢筋的量同时出，混凝土强度要影响到钢筋的锚固等，所以在三维里要严格设置混凝土强度，满足设计要求，砌体的强度比较简单设置，抗震等级也要严格按照设计图纸要求设置，钢筋的计算与抗震等级有关，那么很多朋友要问，工程当中那些构件有抗震等级，那些没有抗震等级，很多人很模糊，在我们工程中，砖混结构是没有抗震等级的，那砖混结构如何保证抗震的那?,砖混结构的房屋是用构造措施来保证的抗震要求的，不妨大家看看砖混结构的设计图，你会发现设计说明中没有抗震等级这一条的。
斯维尔使用技巧
清华斯维尔三维算量软件操作技巧（二）2.1布置垫层：在三维算量界面中，不论是在菜单命令内还是在工具栏内，都找不到垫层布置的命令和工具快捷键。
是否是系统不具备布置垫层的功能呢？不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。
2.1.1如果您的垫层边沿有模板，可用基础布置工具内的各种命令来布置垫层。
步聚是(依据先独立后条形的原则)将基础主体布置完，用显示/隐藏工具将已布置好的基础隐藏起来。
不隐藏也可以，但是在布置条形基础垫层时必须要将基础隐藏，这样做是以利条形基础垫层与独立基础垫层自动相接。
再根据基础形状选择相应的基础作垫层布置。
如果垫层有外伸情况，则在输入尺寸时，应加大垫层的外伸尺寸，厚度尺寸按垫层厚度输入。
布置方法及过程一切同基础布置方式。
应注意的是，①、在选择基础式样时要根据基础的平面形状，一概只选一阶基础就可以了；②、可以直接利用已布基础的编号，在基础编号后加标识改为垫层编号，如将JC-1改为JC-1d，在校核工程量时便于查找；③、关于标高，在基础布置对话框内系统用的是基础底标高，当您将基础布置完后确定垫层底标高时，一定要将垫层的厚度加在标高内，如您的基础底标高是-1.2米，垫层厚100MM，则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米，即垫层底标高是-1.3米。
长条形的基础垫层也是一样的，您只要按使用说明操作就行了。
套挂定额时，垫层砼体积按相关定额套挂就行了。
2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层，则可直接用轮廓工具进行布置，这是因为垫层边沿不存在模板问题。
套挂定额时，用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。
2.2挖条形基础土方：在进行基坑布置前，首先要做点图形准备工作。
先用构件显示/隐藏工具将基础隐藏起来，只留下垫层部分。
用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍，如果是规正的矩形和圆形，最好用CAD绘制命令内的矩形和圆命令来画，这样画出来的形状方便作整体工作位增加尺寸偏移。
斯维尔节能软件BECS常见问题处理
斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。
1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。
2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。
4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。
5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。
A、楼板与梁处的处理：1、梁分为梁、板两部分处理。
最新整理斯维尔三维算量使用技巧
三维算量2006版算量技巧汇总一2008年8月1日最新整理三维算量2006版算量技巧汇总一 (1)手工布置 (4)一、算量部分： (4)1. 轴网的建立。
(4)2. 模型的建立。
(4)3. 板的布置 (4)4. 墙布置 (4)5. 挑檐天沟，散水，楼梯等零星量的定义 (5)6. 异型构件的处理 (5)7. 抹灰部分 (5)二、钢筋部分 (5)1. 跨数的改变 (5)2. 板的钢筋 (6)3. 砌体墙的拉结钢筋 (6)4. 针对与异型构件的钢筋 (6)识别布置 (6)2. 梁的识别 (7)3. 墙的识别 (7)构件如何挂接定额或清单 (7)1．编号定义或构件查询时，看不到“做法”页面 (7)2．编号定义和构件查询命令中的“做法”页面有什么区别？ (7)3．编号定义和构件查询命令中的“做法”页面各适合什么场合操作？ (8)4．为什么挂接做法时，其下方的历史记录中数据不见了 (8)5．挂接定额时，项目名称需要标识材料等怎么办？ (8)6．挂接定额时，需要重点注意什么？ (8)其他技巧 (8)1. 板筋长度和长度计算式不符合? (8)2. 构造分布筋没有搭接到对应的面筋上? (8)3. 分享“编号定义公共属性继承关系” (8)4. 分享“编号定义公共属性继承关系” (9)5. 能否改变轴线半径圆圈的半径和颜色.并关闭动态显示? (9)6. 怎么实现圆或多义线轴线? (9)7. 在墙的外围布置反L形挑檐天钩,布置出来的挑出图形老是在墙里面,不是在墙外? (9)8. 为什么侧壁分析过后，从属性查询里看有工程量，但统计时工程量却为0。
99. 为什么侧壁分析斜顶墙时，出的量还是平顶墙的量？ (9)10. 一条轴有上下两条梁时布置斜板，其中有一条梁随板斜的布置方法： (9)11. 圆环梁的布置方法： (10)12. 怎样布置刻痕钢丝? (10)13. 如何导入不属于当前工程的DWG文件中的编号? ...............................................1014. 如何快速选择图形中构件 (10)15. 当梁的边界和板的边界重合时，想选板时就会选到梁，或者时相反，不好操作。
清华斯维尔节能设计软件操作流程分解
热 节
工 能
[隔离图层]，选中外墙，把墙体单 独显示出来。[双线]切换墙体到单 双线状态或单线状态 将没有闭合的墙体闭合。主要看基 线（黄色）没有闭合。 不闭合墙体的编辑方式：拉伸、[倒 墙角]、[创建墙体]补画。
2.2、检查墙体——高度
建 模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
节
能
12、局部设置
建 模
[局部设置]命令，设置梁、过梁等。 用于修改外墙、屋顶等围护结构默
热
工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节
能
认构造。 用于定义局部边界条件不一样，如 半地下室墙体、墙体构绝热、屋顶 绝热。 操作：选定对象 —— 打开属性表， 修改。
双击墙体，看高度是否正确 如果不正确。[改高度]批量修改
热 节
工 能
3.1、检查门窗——与节能一致性
建 模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
使用[两点门窗]、[插入门窗]、[转 角窗]、[带形窗]命令补画门窗。 在节能计算中，透光门按外窗进行 热工计算，所以，需要[门转窗]命 令将门转为窗。
总体流程
一、建模 1、打开图形 2、检查墙体 二、热工 7、工程设置 8、工程构造
三、节能 13、数据提取
14、节能检查 15、能耗分析 16、节能报告 17、报 审 表 18、导出审图
3、检查门窗
4、搜索房间 5、建楼层框 6、模型检查
9、门窗类型
10、遮阳设置 11、房间设置 12、局部设置
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
斯维尔节能软件,图文版超实用教程
斯维尔官网旗下的绿建斯维尔中对节能软件BRCS2014的介绍也十分有限，只有四篇文章，使用过程不详细，还不如绿建之窗的绿建软件的热环境模拟模块对斯维尔BECS软件的介绍：对软件技术的文章收集不全，因为他们侧重于销售，民间的研究网站高手云集，技术性文章更多一些从这个网站收集的节能软件的文章均放在X:\快盘\▌本文作者，所有建筑设计相关的东西文件夹\▏绿建之窗网站收集文章专用文件夹，节能（防止网站关闭）\节能专用文件夹廖植华：如果做绿色建筑的项目，仍然可以用斯维尔节能软件做节能部分的设计，斯维尔节能软件BECS2014仍然需要用到，节能设计是绿色建筑设计的其中一个分支在做节能计算的时候单独建立一个节能文件夹，图纸另存在节能文件夹中是好的工作习惯不插入加密狗，软件是打不开的第一步是模型的建立，打开需要做节能的图纸，图纸有很多种（DWG的图纸、T3的图纸、T8的图纸，如果是T8的图纸只需要转一下T5、T6的图纸即可）第一步是模型的建立，，这里要说下，T6的图纸本身就是高度信息这里修改起来就会很简单，T3、DWG的图纸唯一的要求就是设计的图层要标准，墙层就是墙层，门窗就是门窗层不要在“0”层这样混乱出现。
（尽量避免用T3的图，转图麻烦）广西某某毛南民俗风情商业街项目经验：一.做某某项目的时候用节能软件打开后使用过程有进行不下去的情况，原因是图纸版本太高，需要转成T6的就可以了。
二.对玻璃门进行了门转窗操作，对门窗进行了遮阳赋予，这两个功能要再去看一下视频熟悉一下怎么操作1.4门窗转换.swf门转窗的原因：有些门是玻璃门，应该把它视为窗来计算。
正版节能软件门转窗后门会变成这样，盗版的门转窗后门形状会不变，不知道对计算是否有影响，正式设计是一定要用正版软件~2.5遮阳系数计算.swf有些地方没有遮阳但是有其他部件，具有和这样相同作用的也应赋予遮阳，比如阳台处的活动遮阳不用设置尺寸，而是设置参数，具体项目具体设置从下窑村嘉鹏中央城的项目开始，审图公司赵工要求一定要检查节能计算书中的平均遮阳系数表格中的外遮阳系数，根据夏热冬暖地区节能设计标准4.0.11节能软件中设置平板遮阳的外挑尺寸越大，则遮阳系数SD越小，有时候会出现为了满足不大于0.9的要求而导致必须要在软件中加大外挑尺寸因而影响建筑立面效果，此时应该采取活动遮阳代替加大遮阳的外挑尺寸。
斯维尔节能详细操作流程
节能设计必读部分
关于节能软件建模部分的说明节能建模部分是从2D条件图到屋顶菜单，APM,天正2，天正3，cad模型需要用到2D条件图转换模型，天正5及5以上版本可以直接使用
模型可在建筑软件里面建好或者在节能软件里面调整保证墙体高度门窗洞口大小正确，建议吧窗台高调整为0，窗户高+窗台高+梁高可能大于墙高，关于多种屋面的处理请参照视屏教程
下面介绍具体的操作（加粗部分为必做项）
1.房间楼层菜单
搜索房间→搜索户型（公共建筑不操作该步骤）→建楼层框
设置天井参照模型有了需要设置
2.图形检查菜单
模型观察如出现问题删除房间重新搜索搜索户型
3.图形显示菜单
三维组合→平面简图
4.热工设置菜单
工程设置
↓
工程构造
↓
门窗类型
↓
房间类型
↓
系统类型按户划分系统
进行以上操作后打开cad（修改特性或ctrl+1 调用该对话框）特性对话框以下操作在该该对话框进行
先该外墙构造多种墙作法要设置
在设置梁过梁
然后改楼梯间隔墙分户墙采暖非采暖房间隔墙内墙作法（多种墙作法要设置）
其他设置结合具体工程不在做介绍如有问题电话联系5.节能设置菜单
数据提取
↓
能耗计算
↓
结露检查
↓
节能报告
↓
报审表。
斯维尔节能教程讲解
1、首先那个图转T8版本，放置在一个文件夹中。
2、用节能软件打开图纸, ，打开关键显示, 看图中是否有未连接的墙体，连接好。
3、用改高度命令□创建墙体i*n单线变墙=墙体分段◎窗分墙段両敢高度I・标唯拄IT角柱而转熱桥柱占;拄分墙轻會墙齐屋顶密墙体恢复77^口GEQ・»©《将各层平面图墙体柱子改至实际高度。
＞卫—窗 卜屋 顶 •空间划分 ▼选择殛4对象查询 引对象浏览4过滤选择 |Rfl 选择外墙 B3选挥内墙 S3选择户墙 *选择窗尸no选择外门ffi 选择傍间将所有外墙的梁选中，用调 出 特 性 菜 单， 选 择 其 中 的h 墙拄P 门D 插入门窗 m 两点门窗 勺转角窗 扁带型窗□m 门转窗 n®窗转门/Q O 口 厂0Q T 4、用门窗整理命令 议将窗台高度改到・*凹mt将个门窗改至实际尺寸, 300,避免出现玻璃门窗与梁打架。
号门宙整理畐门窗編号 注意：建Di5、CH 命 令不同楼层的楼层号要区分。
以不管。
执工八、、一•)设置梁高。
6、用生成选项起贻編号阿I工□更新原有房间歸号叼主成遂读轮廓a自动区分内外墙、□忍略柱子H柱子内部必须用墙来划面积功能名称可T设置每层平面图对应的楼层与高度。
8、模型观察，看是否正常。
若不正常看图中是否有未连接的墙体，或者搜素面积的只有这两种情况不能正常生产模型。
如果对平面做了修改记得要重新进行搜素房间命 令。
30%），遮阳自主设置平板遮阳邙日台）百叶遮阳（ DB42要求的外遮阳）*空间划分摆素房间0擔索户型 Si 设置天井 |口建楼层框| M楼层表7、9、设置门窗可开启面积与遮阳平开窗开启比例要调整（默认 是否在楼层框内。
10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90 °,不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。
各工程设置工程信息其姻设埜属性s17柱穿过梁板是-上边界绝热"否-下边界绝婕.星启用环境遽阳、否►耳报告设置、1-输出平面简期到计算书\否上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用命令改一下
画墙时，这个参 数常被遗忘
关于墙体说明
墙体类型
在建筑节能设计中，按着墙体两侧空间的性质不同，可将 墙体分为四种类型： 外墙 与室外接触，并作为建筑物的外轮廓； 内墙 建筑物内部的分隔墙； 户墙 户与户之间的分隔墙，或户与公共区域的分隔墙； 虚墙 用于空间的逻辑分割（如居室中的餐厅和客厅分界） 以便于计算面积等功用； 虽然在创建墙体时可以分类绘制，但用户不必为此劳神， BECS2008有更加便捷的自动分类方式。也就是说，创建模 型时用户不必关心墙体的类型，在随后的空间划分操作中 系统将自动分类。
关于墙体说明
关于墙体说明
三维底图的墙体
用户在使用三维维图软件（清华斯维尔Arch、TZ6.0等 用户在使用三维维图软件（清华斯维尔Arch、TZ6.0等）绘制 Arch 施工图时，往往只关注二维表示，而没有定义墙体高度， 施工图时，往往只关注二维表示，而没有定义墙体高度，即打开 的墙体全为默认高度，常为3000 3000。 的墙体全为默认高度，常为3000。 因此，需要检查，如果与实际墙高不符，则用[改高度] 因此，需要检查，如果与实际墙高不符，则用[改高度]命令批 量修改。 量修改。
关于墙体说明
墙体材料
在墙体创建对话框中有“材料”项，指的是指墙的主材类型，它 与墙的建筑二维表达有关，不同的主材有不同的二维表现形式，这 是建筑设计的需要，这个“材料”与节能设计的“构造”无关。节 能设计中用“工程构造”来描述墙体的热工性能，通过工程构造的 形式按墙体的不同类型赋给墙体。在创建和整理节能模型时，墙体 材料可以用来区分不同工程构造的墙体，无需名称一一对应，比如 钢筋混凝土的墙体不一定要用“钢砼墙”材料，用砖墙也没关系， 只要在“工程构造”中设置钢筋混凝土的构造并付给墙体就能进予的构造，而与墙体的材料无关。
墙体修 改命令
普通墙、幕墙、弧 墙用这个命令创建 墙体创 建命令 墙体显 示方式 命令 墙体检查 命令 墙体选 择命令
关于墙体说明
墙体基线
墙体基线是墙体的代表“线”，也是墙体的定位线。 通常和轴线对齐。墙体的相关判断都是依据于基线，比 如墙体的连接相交、延伸和剪裁等等，因此互相连接的 墙体应当使得他们的基线准确的交接。 建筑设计中通常不需要显示基线，但在节能设计中把 墙基线打开有利于检查墙体的交接情况。【图面显示】 菜单下有墙体的“单线 / 双线 / 单双线”开关。从图 形表示来说，墙基线一般应当位于墙体内部，也可以在 墙体外。选中墙对象后，表示墙位置的三个夹点，就是 基线的点。 检查墙体基线之前可以先执行[重叠检查] 检查墙体基线之前可以先执行[重叠检查]和[闭合检 查] 改变墙体的显示 方式。以便于检 查闭合性等。
墙体总述
墙体作为建筑物的主要围护结构在节能中起到至关 重要的作用，同时它还是围成建筑物和房间的对象， 又是门窗的载体。在进行模型处理过程中，与墙体打 交道最多，如果节能计算无法正常进行下去往往与墙 体处理不当有关。不处理好墙体使之形成建筑物和有 效的房间，节能设计将无法进行下去。
关于墙体说明
墙体相关的命令
