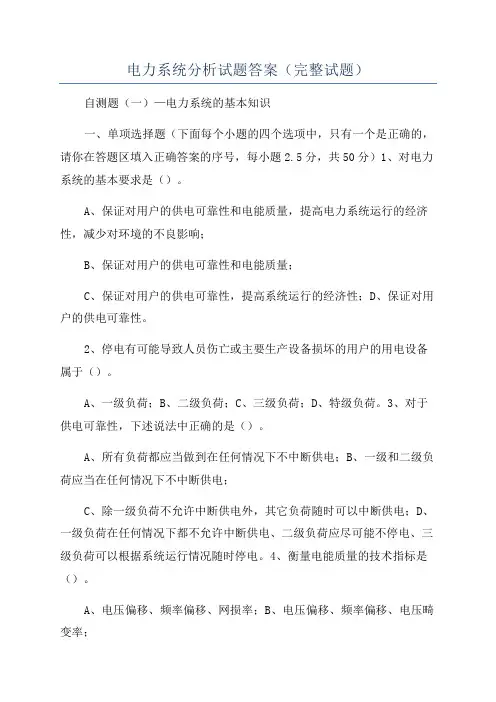

电力系统分析试题答案(完整试题)
电力系统分析试题答案（完整试题）自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。
A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是（）。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。
7、衡量电力系统运行经济性的主要指标是（）。
A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。
东北大学电力系统考试题及答案
1.电力系统自动化包括哪些内容?电力系统自动化是自动化的一种具体形式，它是指应用各种具有自动检测、决策和控制功能的装置，通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制，以保证电力系统安全经济地运行和具有合格的电能质量。
同时，电力系统自动化是由许多子系统组成的，每个子系统完成一项或几项功能。
可以将电力系统自动化内容划分为电力系统调度自动化、发电厂自动化和变电站自动化等三部分。
调度自动化又可分为发电和输电调度自动化(通常称为电网调度自动化)、配电网调度自动化(通常称为配电网自动化或配电自动化)。
2.什么是电力调度自动化?运用现代自动化技术对电网进行的调动。
包括远动装置和调度主站系统，是用来监控整个电网运行状态的。
为使调度人员统观全局，运筹全网，有效地指挥电网安全、稳定和经济运行。
其作用主要有以下三个方面：1、对电网安全运行状态实现监控2、对电网运行实现经济调度3、对电网运行实现安全分析和事故处理3.什么是数字电力系统数字电力系统(Digital Power System，DPS)的涵义，是指对某一实际运行的电力系统的物理结构、物理特性、技术性能、经济管理、环保指标、人员状况、科技活动等数字地、形象化地和实时地描述与再现。
如果做到了这一点，就可以说建立了该实际电力系统的数字电力系统。
某个电力系统的数字电力系统包括电力系统的物理结构(也即真实结构)、其各组成部件(单元)及整体的物理性能、运行方式和运营策略、管理的模式、人员的信息等；电力系统的各个元件、各个网络、各节点的实时状态变量；各种自动控制装置的动作特性(包括继电保护装置)；发电厂、变电站的主要设备的“健康”状态；经济结构、市场信息。
4.电力调度自动化的基本组成及各部分功能是什么?电力调度自动化又可分为发电和输电调度自动化(通常称为电网调度自动化)、配电网调度自动化(通常称为配电网自动化或配电自动化)。
电力系统分析试题与参考答案
电力系统分析试题及答案一、填空题1 ．降压变压器高压侧的主分接头电压为220kv ，若选择＋2 × 2.5% 的分接头，则该分接头电压为。
2．电力系统中性点有效接地方式指的是。
3．输电线路的电气参数包括电抗、电导、电纳和。
4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。
5．电力系统的潮流分布一般是用各节点的电压和表示。
6．调整发电机组输出的有功功率用来调整电力系统运动的。
7．复合故障一般是指某一时刻在电力系统发生故障。
8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。
10．减小输出电元件的电抗将系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数 GT，主要决定于哪一个实验数据（）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为s＝ P＋jQ 时（功率因数角为）取基准功率为 Sn，则有功功率的标么值为（）①P ②P ③ P④ P cos Sn cos S n sin S n S n17. 环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i- - j j | >｜ | >｜i i- - j j|min ②｜|max ④｜i i - - j j |<｜ |<｜ i i - -j j |min|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率②网损率③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现 ③三相均不出现④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为 ()① x d x q x d " x d '② x qx d x d ' x d "③ x d x q x d ' x d " ④ xdx d ' x q x d " 26. 若 ac 两相发生短路，则基准相选择为 () ① a 相 ② b 相 ③ c 相 ④ a 相和c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。
东北电力大学大三电气工程自动化专业电力系统分析考试试卷及参考答案2
东北电力大学电力系统分析考试试卷及参考答案2一、单项选择题（5’）1.输电线路反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生的有功功率损失的是( )。
A、电阻B、电感C、电导D、电容答案：C2.元件首末端两点电压的数值差叫做( )。
A、功率损耗B、电压损耗C、电压降落D、电压偏移答案：B3.我国规定农村电网允许电压偏移范围为：( )A、±5%B、±7%C、-10%～+5%D、-10%～+7.5%答案：D4.理想同步发电机定子有( )。
A、静止的三相绕组a,b,cB、旋转的相线绕组a,b,cC、励磁绕组fD、纵轴阻尼绕组D答案：A5.开式电力网的潮流计算方法适用于( )的潮流计算。
A、主干网B、配电网C、输电网络D、次级输电网络答案：B6.( )既是唯一的有功功率电源，又是基本的无功功率电源A、变压器B、发电机C、电动机D、静态补偿器答案：B7.对于大型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：A8.对于小型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：B9.电力系统静态稳定是指电力系统在某一运行方式下受到一个( )后，能否恢复到它原来运行状态的能力。
A、冲击B、小干扰C、大干扰D、故障答案：B10.直流输电系统的关键设备是( )。
A、升压设备B、换流设备C、传输设备D、保护设备答案：B11.对于中型网络，常采用( )的调压方式。
A、逆调压B、顺调压C、常调压D、不调压答案：C二、多项选择题（5’）1.降低网损的技术措施包括( )。
A、现场调查法B、标准调查法C、财务报表法D、流程图法答案：ABCD2.在同一时间内，电力网损耗电量占供电量的百分比，称为( )_。
A、电力网的损耗率B、损耗C、网损率D、线损率答案：ACD3.电力系统不对称故障包括( )。
A、单相接地短路B、三相短路C、两相短路接地D、单相断开答案：ACD4.电力系统稳定性的干扰是指( )。
《电力系统分析》试题及参考答案
2020秋《电力系统分析》(高起专)一、单选题1.变压器电抗计算式：应取的单位是（A）A.kV A和kV；B.kW和kV；C.MW和kV；D.MV A和kV2.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功3.系统振荡时，应迅速减小原动机功率，并且要（B）。
A.减小励磁电流；B.增大励磁电流；C.保持励磁电流不变；D.断开励磁电流4.频率的一次调整是（A）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的5.凸极同步发电机a、b、c坐标下的磁链方程中，电感系数为常数的有（C）。
A.定子各相绕组自感系数B.定子各相绕组互感系数C.转子各绕组互感系数6.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是（D）A.快速切除故障B.重合闸C.增大原动机功率PTD.增大发电机励磁7.采用分裂导线的目的是(A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻8.自动调节励磁装置可以（A），因而可以提高系统的稳定性A.提高发电机电势B.稳定发电机电势C.降低发电机电势D.减少原动机功率PT9.若变压器绕组接法形式为,则在零序等值电路中,变压器的原边相当于(A )。
A.断路B.短路C.通路10.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻11.当其发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（A）。
A.直流分量B.倍频分量C.直流分量和倍频分12.额定电压等级为110kV系统的平均额定电压是（B）A.112kVB.115kVC.142kVD.121kV13.频率的一次调整是( A)A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的14.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（C）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量15.电力系统中用户用电设备消耗功率总和称为(B)A.发电负荷B.用电负荷C.供电负荷D.备用负荷16.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功17.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）A.产生谐振B.失去稳定C.保护误动D.接地电流增加18.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻19.下列选项中，（C）属于与频率无关的负荷。
电力系统分析试题答案(全)
电力系统分析试题答案 ( 全)自测题 (一) —电力系统的基本知识单项选择题 ( 下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5 分，共 50 分)1、对电力系统的基本要求是 ( ) 。
A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响;停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于A 一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。
3、对于供电可靠性, 下述说法中正确的是 ( ) 。
A 、所有负荷都应当做到在任何情况下不中断供电B 、一级和二级负荷应当在任何情况下不中断供电C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电 ；D 、一级负荷 在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是 ( ) 。
A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；B 、 保证对用户的供电可靠性和电能质量 ;C 、 保证对用户的供电可靠性，提高系统运行的经济性D 、 保证对用户的供电可靠性。
2、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。
6、关于变压 器，下述说法中错误的是 ( )A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求;B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换 ；C 、当 变压器原边绕组与发电机直接相连时 ( 发电厂升压变压器的低压绕组 ) ，变压器原边绕组的额定电压应与发电机额定电压相同D 变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。
7、衡量电力系统运行经济性的主要指标是 ( ) 。
在满足负荷要求的情况下，联合电力系统的装机容量可以减少 ； C 、联合电 力系统可以提高供电可靠性和电能质量D 联合电力系统不利于装设效率较高的大容量机组。
电力系统分析试题答案(全)
电力系统分析试题答案( 全)自测题(一) —电力系统的基本知识一、单项选择题( 下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5 分，共50 分)1、对电力系统的基本要求是( ) 。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响;B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于( ) 。
A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。
3、对于供电可靠性，下述说法中正确的是( ) 。
A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是( ) 。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为( ) 。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
6、关于变压器，下述说法中错误的是( )A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时( 发电厂升压变压器的低压绕组) ，变压器原边绕组的额定电压应与发电机额定电压相同；D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。
7、衡量电力系统运行经济性的主要指标是( ) 。
A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D网损率、占地面积、建设投资。
电力系统分析试题及参考答案
作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O②△P K③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③nS P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布 18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个 20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率 21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>> ③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>> 26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定 29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ）①暂态稳定 ②故障计算 ③静态稳定 ④调压计算 30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法 三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
[东北大学]20秋学期《电力系统分析》在线平时作业2-资料答案
![[东北大学]20秋学期《电力系统分析》在线平时作业2-资料答案](https://img.taocdn.com/s3/m/919b78d2f5335a8103d2206d.png)
[东北大学]20秋学期《电力系统分析》在线平时作业2
试卷总分:100 得分:100
一、单选题 (共 20 道试题,共 100 分)
1.两相短路故障是一种（）
[选项]A.对称故障
[选项]B.不对称故障
[选项]C.纵向故障
[选项]D.斜向故障
【正确答案是】:B
2.系统中无功功率不足，会造成( )
[选项]A.频率上升
[选项]B.频率下降
[选项]C.电压上升
[选项]D.电压下降
【正确答案是】:D
3.从短路点向系统看进去的正序、负序、零序等值网络为有源网的是（）
[选项]A.零序
[选项]B.负序
[选项]C.正序
[选项]D.零序和负序
【正确答案是】:C
4.系统发生两相短路故障时，复合序网的连接方式为（）
[选项]A.正序、负序、零序并联
[选项]B.正序、负序并联、零序网开路
[选项]C.正序、零序并联、负序开路
[选项]D.零序、负序并联，正序开路
【正确答案是】:A
5.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是( )
[选项]A.电压、电流
[选项]B.线电压、三相功率
[选项]C.相电压、三相功率
[选项]D.电流、电抗
【正确答案是】:B
6.有功功率最优分配的准则是( )
[选项]A.按等耗量微增率分配
[选项]B.按等比耗量
[选项]C.按效率相同。
电力系统分析试题答案(全)
自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。
A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。
A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。
3、对于供电可靠性，下述说法中正确的是（ ）。
A 、所有负荷都应当做到在任何情况下不中断供电； B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。
4、衡量电能质量的技术指标是（ ）。
A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。
A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。
6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。
7、衡量电力系统运行经济性的主要指标是（ ）。
A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。
电力系统分析作业题答案.doc
东北农业大学网络教育学院电力系统分析作业题复习题一一、填空题（每小题 1分，共10 分） 1 •降压变压器高压侧的主分接头电压为 压为 231KV 。
220kv ，若选择+ 2X 2.5%的分接头，则该分接头电2•电力系统中性点有效接地方式指的是 3.输电线路的电气参数包括电抗、电导、 4 •输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 值差。
5•电力系统的潮流分布一般是用各节点的电压和 6. 调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7. 复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
&用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵 元素为 零 。
9•系统中发生单相接地短路时故障点短路电流的大小是零序电流的 ____ 310.减小输出电元件的电抗将 提高（改善） _______ 系统的静态稳定性。
二、单项选择题（每小题 1分，共20分）在每小题列出的四个选项中只有一个选项是符合 题目要求的，请将正确选项前的字母填在题后的括号内。
11 •同步发电机的转速和系统频率之间是否有严格的关系（①否 ②是 ③不一定12•三绕组变压器的结构、通常将高压绕组放在（ ③ ①内层 ②中间层 ③外层 中性点直接接地 电纳和 电阻 。
功率 表示。
频率 二个及以上地方13•中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ①全补偿 ②欠补偿 ③过补偿 14•三相导线的几何均距越大，则导线的电抗（ ② ②越小 ③不变 G,主要决定于哪一个实验数据（ ③U K % ①越大15.变压器的电导参数 ①厶P O16.当功率的有名值为 s = P + jQ 时 额定电压 的数Zsc 的非对角 倍。
）④根据发电机的形式定 ④独立设置③） ④有时全补偿，有时欠补偿 ④无法确定 ）④I 。
％ （功率因数角为 ）取基准功率为 S n ,则有功功率的标 么值为（③）① PS n cos②_ S n sin 17. 环网中功率的自然分布是（ ①与电阻成正比分布 ③与阻抗成正比分布 18. 电力系统中PQ 节点的数量（①全都是 ②大量的S n ④ P cosS n② 与电抗成正比分布 ④与阻抗成反比分布 ） ③ 少量的 19•潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是 ④必有且一般只设一个 （④ ）i - j |>l i - j |min i - j |<l i - j |min30.分析简单系统的暂态稳定性可以应用（②）20. 21. 22. 23. 24. 25. i - j |>1 i - j |max 在同一时间内， ①负载率 电力系统的频率主要决定于（ ①有功功率的平衡 ③电压质量 ④丨 i - j IV i - j |max 电力网的电能损耗与供电量之比的百分值称为（ ②网损率 ③ 供电率 ①） ②无功功率的平衡 ④ 电流的大小②）④厂用电率 关于顺调压电压调整方式的描述，错误的是（ ② ） ① 高峰负荷时允许中枢点电压略低 ② 低谷负荷时允许中枢点电压略低 ③ 适用于用户对电压要求不高的场合 ④ 适用于供电线路不长的场合 通过改变变压器变比，实质上（ ①改变了电压损耗的数值③改变了电力网的无功功率分布 三相短路时，非周期分量极小值， ①一相中出现 ③三相均不出现同步机的各种电抗间关系为③） ②改变了负荷变化时次级电压的变化幅度④增加了整个电力系统的无功功率容量 只能是在某种情况（①）②同时在两相中出现④只有故障相出现其它相不出现①Xd X q Xd "X d ②X q X d X d X d " ③ Xd Xq XdX d "④X dX dX qX d "26. 若ac 两相发生短路， ①a 相 27. 下网K 点发生两相短路接地， 其复合序网为图所示 负序、零序阻抗） 则基准相选择为②b 相 ④a 相和c③）（其中，1,2 , 0分别为正序、28.越靠近电源点负序电压越 （①） ①低 ②高 ③不变29.作为判据业 d①暂态稳定 0主要应用于分析简单系统的②故障计算③）③静态稳定 ④无法确定④调压计算①等耗量微增率准则②等面积定则③小干扰法④对称分量法三、简答题（每小题5分，共20分）31 •电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
电力系统分析试题与参考答案
电力系统分析试题及答案一、填空题1 ．降压变压器高压侧的主分接头电压为220kv ，若选择＋2 × 2.5% 的分接头，则该分接头电压为。
2．电力系统中性点有效接地方式指的是。
3．输电线路的电气参数包括电抗、电导、电纳和。
4．输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路的数值差。
5．电力系统的潮流分布一般是用各节点的电压和表示。
6．调整发电机组输出的有功功率用来调整电力系统运动的。
7．复合故障一般是指某一时刻在电力系统发生故障。
8 ．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的倍。
10．减小输出电元件的电抗将系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变④无法确定15．变压器的电导参数 GT，主要决定于哪一个实验数据（）①△ PO ②△ PK ③ UK% ④ I O%16. 当功率的有名值为s＝ P＋jQ 时（功率因数角为）取基准功率为 Sn，则有功功率的标么值为（）①P ②P ③ P④ P cos Sn cos S n sin S n S n17. 环网中功率的自然分布是（）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18．电力系统中PQ节点的数量（）①全都是②大量的③少量的④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①｜③｜ i i- - j j | >｜ | >｜i i- - j j|min ②｜|max ④｜i i - - j j |<｜ |<｜ i i - -j j |min|max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ）①负载率②网损率③供电率 ④厂用电率21．电力系统的频率主要决定于（ ）①有功功率的平衡 ②无功功率的平衡 ③电压质量④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 24．三相短路时，非周期分量极小值，只能是在某种情况（ ）①一相中出一现 ②同时在两相中出现 ③三相均不出现④只有故障相出现其它相不出现 25．同步机的各种电抗间关系为 ()① x d x q x d " x d '② x qx d x d ' x d "③ x d x q x d ' x d " ④ xdx d ' x q x d "26. 若 ac 两相发生短路，则基准相选择为 ()① a相 ② b 相 ③ c 相④ a 相和 c27．下网 K 点发生两相短路接地， 其复合序网为图所示( )( 其中， 1,2 ，0 分别为正序、 负序、零序阻抗 )28．越靠近电源点负序电压越( )①低②高③不变④无法确定29．作为判据dPE0 主要应用于分析简单系统的（）d①暂态稳定②故障计算30．分析简单系统的暂态稳定性可以应用（①等耗量微增率准则②等面积定则③静态稳定）③小干扰法④调压计算④对称分量法三、简答题31．电力变压器的主要作用是什么？32．简单闭式网分为哪些类网络？33．为什么说当电力系统无功功率不充足时仅靠改变变压器变比分按头来调压并不能改变系统的电压水平？34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？四、简算题35．某三相单回输电线路，采用LGJ－ 300 型导线（计算外径25.2mm），已知三相导线正三角形布置，导线间距离 D＝6m，求每公里线路的电抗值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北大学继续教育学院
电力系统分析试卷（作业考核线上2） A 卷（共 4 页）
1、下列故障形式中对称的短路故障为（ C ）
A.单相接地短路
B.两相短路
C.三相短路
D.两相接地短路
2、应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）
A.整步功率系数大于零
B.整步功率系数小于零
C.最大减速面积大于加速面积
D.最大减速面积小于加速面积
3、电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（A）
A.可靠性要求
B.经济性要求
C.灵活性要求
D.优质性要求
4、中性点不接地系统发生单相接地短路时，非故障相电压升高至（A）
A.线电压
B.1.5倍相电压
C.1.5倍线电压
D. 倍相电压
5、频率的一次调整是（ B ）
A.由发电机组的调频系统完成的
B.由发电机组的调速系统完成的
C.由负荷的频率特性完成的
D.由无功补偿设备完成的
6、潮流方程是( D )
A.线性方程组
B.微分方程组
C.线性方程
D.非线性方程组
7、分析简单电力系统的暂态稳定主要应用( B )
A.等耗量微增率原则
B.等面积定则
C.小干扰法
D.对称分量法
8、顺调压是指( B )
A.高峰负荷时，电压调高，低谷负荷时，电压调低
B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高
C.高峰负荷，低谷负荷，电压均调高
D.高峰负荷，低谷负荷，电压均调低
9、系统发生单接地短路故障时，复合序网的连接方式为（A）
A.正序、负序、零序串联
B.正序、负序并联、零序网开路
C.正序、零序并联、负序开路
D.零序、负序并联，正序开路
10、系统中无功功率不足，会造成( D )。
A.频率上升
B.频率下降
C.电压上升
D.电压下降
11、已知一节点所带负荷，有功功率为P，视在功率为S，则功率因数角 为（D ）
A．arctan P
S
B．arcsin
P
S
C．arccos
S
P
D．arccos
P
S
12、减小输电线路有功损耗可通过（C）
A.增大线路有功功率
B.增大线路无功功率
C.提高线路两端电压
D.增大输电线路电阻
13、电力系统并列运行暂态稳定性分析中不考虑非周期分量、负序分量和零序分量的影响，原因是（C）。
A．认为非周期分量、负序分量和零序分量都已衰减到零；
B．负序分量和零序分量都已衰减到零，非周期分量电流对转子的平均电磁转矩为零；
C．非周期分量已衰减到零，负序分量电流对转子的平均电磁转矩为零，零序电流一般情况下不会流入发电机定子绕组，即使流入发电机定子绕组也不会在发电机气隙中产生电枢反应磁通；
D．非周期分量、负序分量和零序分量都不会在发电机气隙中产生电枢反应磁通，所以对发电机转子的运动无影响。
14、关于同步发电机机端发生三相短路时短路电流中各分量的变化，下述说法中错误的是（ C ）。
A、定子短路电流中的非周期分量和倍频分量以同一时间常数逐渐衰减到零；
B、定子绕组的基频周期分量有效值从短路瞬间的数值逐渐衰减到稳态值；
C、定子绕组的基频周期分量保持不变，其他分量逐渐衰减到零；
D、定子绕组的基频周期电流分量在短路发生后开始阶段衰减速度快，后阶段衰减速度
慢。
15、用功率和阻抗表示的电压降落纵分量的表达式为（B ）
A.
PR QX
U
U
-
∆= B.
PR QX
U
U
+
∆=
C.
PX QR
U
U
+
∆= D.
PX QR
U
U
-
∆=
二、填空题（每题2分，共10分）
16、电力网络等值电路最基本的构成单元是阻抗和（导纳）。
17、快速切除故障将使得系统的暂态稳定性得到（提高）。
18、我国规定的电力系统额定频率为（50 ）Hz。
19、在计算机潮流计算的三类节点中，数量最多的一类节点是(PQ)节点。
20、输电线路的正序阻抗与负序阻抗大小通常(相等)。
三、判断题（下述说法中，正确的请选择“Y”，错误的选择“N”，每题1分，共5分）
21、电容是反映带电线路周围的电场效应。
（Y）
22、电力线路的正序电抗与零序电抗是相等。
（N）
24、电力系统的频率主要和无功功率有关。
（N）
24、如果一条支路的阻抗为2+5j，则它是感性。
（Y）
25、一台变压器将两电力网络相连，其额定电压为121/220，则它是升压变压器。
（Y）
四、简答题（每题5分，共计25分）
26、简述电力系统运行的基本要求？
答：1.保证可靠的持续供电。
2.保证良好的电能质量
3.保证系统运行的经济性。
27、短路的类型有哪些？
答：短路的类型有三相短路、两相短路、单相短路、两相短路接地。
28、为什么必须进行电压调整？
答：各种电气设备都是按额定电压设计和制造的，只有在额定电压下运行，电气设备才能获得最佳的效益和性能。
电压如果偏离额定值，轻则影响经济效益。
重则危及设备安全。
29、试写出a 相发生单相接地短路，写出其边界条件？
答：单相接地短路的边界条件为对称分量形式。
30、试写出派克变换矩阵P
五、 计算题（每题10分，共30分）
31、下图所示的一个简单电力系统，由发电机G 经过电力线路L 供给负荷D ，Z D ＝3.6+j2.3Ω已知发电机的额定容量为S GN ＝25MVA ，端电压为U G =10.5kV ，电力线路L 的阻抗Z L ＝0.05+j0.2Ω。
求负荷的端电压U D 和发电机的输出功率。
L
G
U D
Z D
G
解：取U G 为参考量，即U G ＝10.5∠0°，则
0003()3(0.050.2 3.6 2.3)
1.3734.4085(kA)33(3.6
2.3) 1.3734.408510.14 1.8344(kV)
G
L D D D U I Z Z j j U Z I j ==
++++=∠-==+⨯∠-=∠-
*
0003310.50 1.3734.408524.9234.408520.560614.0826()
G G S U I j MVA ==⨯∠⨯∠-=∠=+
32、已知一台SFL 120000/110型向10kV 网络供电的降压变压器，铭牌数据为135K P =kW ，
%10.5K U =，022P kW =，0%0.8I =。
计算归算到高压侧的变压器参数。
33、三台发电机组共同承担负荷，它们的耗量微增率分别为：
2111140.30.0007/,100200G G G F P P t h MW P MW =++≤≤ 2222230.320.0004/,120250G G G F P P t h MW P MW =++≤≤ 233333.50.30.00045/,150300G G G F P P t h MW P MW =++≤≤
试计算当系统负荷分别为400MW 和750MW 时，每台发电机组所承担的负荷。
答：
1
110.30.0014G dF d P dP ==+ 2220.320.008G dF
d P dP ==+
3330.30.0009G dF
d P dP ==+
123d d d ==
则，14.30.57 22.20.89P P P P =+=+
负荷为400MW 时，
123400G G G P P P MW ++= 2147.8G P MW = 符合题意 1214,30.5798.5G G P P MV =+=
则，取100MW ，即1100G P MW = 所以，3400147.8100152.2G P MW =--=
当系统负荷为750MW 时，123 G G G P P P 均为最大值满足 所以，123200 250 300G G G P MW P MW P MW ===。
