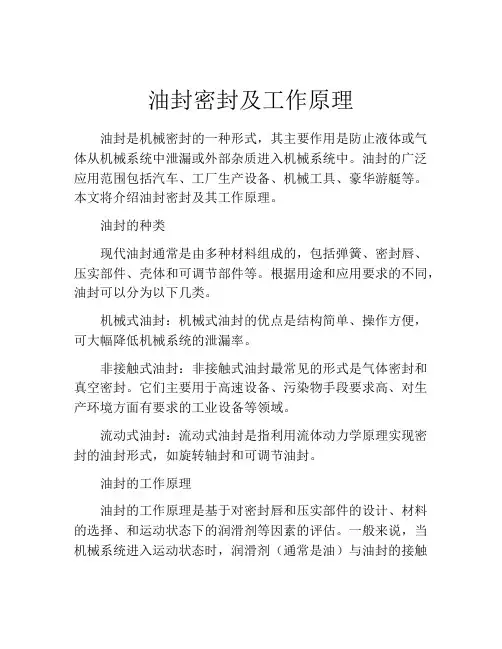

油封密封及工作原理
油封密封及工作原理
油封密封及工作原理油封是机械密封的一种形式，其主要作用是防止液体或气体从机械系统中泄漏或外部杂质进入机械系统中。
油封的广泛应用范围包括汽车、工厂生产设备、机械工具、豪华游艇等。
本文将介绍油封密封及其工作原理。
油封的种类现代油封通常是由多种材料组成的，包括弹簧、密封唇、压实部件、壳体和可调节部件等。
根据用途和应用要求的不同，油封可以分为以下几类。
机械式油封：机械式油封的优点是结构简单、操作方便，可大幅降低机械系统的泄漏率。
非接触式油封：非接触式油封最常见的形式是气体密封和真空密封。
它们主要用于高速设备、污染物手段要求高、对生产环境方面有要求的工业设备等领域。
流动式油封：流动式油封是指利用流体动力学原理实现密封的油封形式，如旋转轴封和可调节油封。
油封的工作原理油封的工作原理是基于对密封唇和压实部件的设计、材料的选择、和运动状态下的润滑剂等因素的评估。
一般来说，当机械系统进入运动状态时，润滑剂（通常是油）与油封的接触粘附力会产生一个压力差，使密封唇产生一个从液体到机械系统内的压力变化，这一变化可以防止液体进入机械系统。
此外，环形弹簧会使压实部件紧紧地贴着机械系统的轴线，形成合适的压实力。
在工作时，油封密封唇和压实部件间始终存在一定程度的相对运动，这种持续的摩擦产生的磨损和热量可能会影响油封的性能。
油封的选择油封的选择主要基于以下几个因素。
工作环境：在选择油封时必须考虑环境温度、湿度、机械系统的精度和运动状态以及工作环境的消音、污染等要求。
工作压力：油封的耐压能力应该匹配机械系统的使用压力，以避免因耐压不足而导致液体泄漏问题。
润滑剂类型：不同类型的润滑剂润滑效果不同，油封要与某一种或几种特定的润滑剂相配合使用。
材料选择：油封的材料应该考虑工作条件下的化学性质、耐磨性和耐腐蚀性等因素。
油封的安装油封的安装是确保高效工作的关键环节，关于油封的安装应注意以下几个方面。
因液压力引起的摩擦应在工作前尽力减少，应加上磨擦苏打粉或润滑剂，以保护液压元件。
浮动油封原理(一)
浮动油封原理(一)浮动油封：从外表到内核的解析什么是浮动油封？浮动油封是一种用于密封轴与外部环境之间空间的装置。
它通常由外壳、防尘罩、弹簧和密封环组成。
该装置的目的是防止外界杂质进入轴承系统，同时保持润滑油在轴与轴承之间无泄漏。
浮动油封的原理浮动油封背后的原理是通过内外两个环之间的间隙产生润滑油膜，从而阻止杂质进入和油液泄漏。
以下是浮动油封的工作原理的一些要点：1.密封环与轴衬套之间的接触：浮动油封中的密封环与轴之间形成一定的接触力。
这有助于阻挡外界的杂质进入，并阻止润滑油的泄漏。
2.润滑油的作用：浮动油封内部充满了润滑油。
当轴旋转时，润滑油会形成一个薄膜，减少直接接触并减少摩擦。
同时，润滑油还可以将热量传递到外部环境，防止轴过热。
3.压力平衡机制：浮动油封设计时通常考虑轴内外的压力差异。
通过巧妙的结构设计，在内外两个环之间形成一定的压力平衡，避免了润滑油泄漏。
浮动油封的部件浮动油封由以下几个主要部件组成，每个部件都发挥着重要的作用：1.外壳：外壳是浮动油封的主体部分，它用于支撑和定位其他部件，并提供对轴的保护。
2.防尘罩：浮动油封中的防尘罩用于防止颗粒物进入密封环与轴之间的间隙，保护润滑油的清洁度。
3.弹簧：弹簧用于提供密封环与轴之间的初步接触力，并帮助保持良好的密封性能。
4.密封环：密封环是浮动油封的核心部件，它与轴接触并形成密封。
密封环通常由耐磨性能较好的材料制成，以确保长期使用。
浮动油封的应用领域浮动油封在很多领域中都有广泛应用。
以下是一些常见的使用情况：1.机械设备：浮动油封被广泛用于机械设备中，如泵、压缩机、风机、轴承等。
它们可以防止外界的灰尘、水分和化学物质进入设备内部，同时保持良好的润滑。
2.汽车工业：浮动油封主要用于汽车引擎和传动系统中。
它们可以阻止杂质进入引擎或传动系统，并保持润滑油的正常循环。
3.冶金工业：在冶金工业中，浮动油封可用于轧机、连铸机等设备中，防止高温下的烟气进入设备内部，同时保持密封。
油封工作原理
油封工作原理
油封工作原理主要是通过在机械设备的接口处使用油封来阻止润滑油或液体介质的泄漏和外部的灰尘、污染物的进入，以保证设备的正常运转。
油封通常由内圈、外圈、密封唇和弹簧等部分组成。
具体工作原理如下：
1. 静密封作用：油封的内圈和外圈分别与设备的轴和轴承孔配合紧密，形成一个密封的接触面。
内圈和外圈之间通常有一定的胶合剂，以确保密封的完整性。
当设备运转时，由于油封的内径和外径的几何尺寸限制，使其在轴和轴承孔之间紧密包裹润滑油，从而实现静密封的作用。
2. 动密封作用：油封的密封唇与设备的旋转轴或旋转部件接触，并在高速旋转时紧贴在轴上形成动密封。
密封唇与轴表面之间形成微小的润滑膜。
当设备运转时，润滑膜的力学效应和润滑油的润滑作用使密封唇与轴表面形成一定的密封间隙，阻止润滑油的泄漏。
3. 弹簧作用：油封中的弹簧通常放置在密封唇附近，用于提供额外的力量，确保密封唇与轴表面保持接触。
弹簧保持一定的压力，使密封唇始终贴紧在轴上，确保密封效果。
通过以上工作原理，油封能够有效地防止润滑油泄漏、污染物进入，保护机械设备的正常运转，同时延长设备的使用寿命。
气门油封原理
气门油封原理气门油封是发动机中的重要部件，它的作用是防止气门和气门杆处的润滑油进入燃烧室，同时也防止燃烧室的高压气体和高温燃烧气体进入润滑油路。
气门油封的工作原理非常重要，下面将为大家详细介绍气门油封的原理。
首先，我们来了解一下气门油封的结构。
气门油封通常由金属外壳和橡胶密封圈组成。
橡胶密封圈的内部是一个弹簧，它能够使密封圈始终贴合在气门杆上，从而实现密封的作用。
当气门杆上升时，密封圈会向上滑动，从而打开气门，当气门杆下降时，密封圈会向下滑动，从而关闭气门。
其次，气门油封的工作原理是利用密封圈的弹性和摩擦力。
当气门杆上升时，由于气门杆与密封圈之间的摩擦力，密封圈会向上滑动，从而打开气门，同时密封圈的弹性会使其始终贴合在气门杆上，保持密封状态。
当气门杆下降时，密封圈会向下滑动，从而关闭气门，同时密封圈的弹性会使其始终贴合在气门杆上，保持密封状态。
这样就实现了气门油封的密封作用。
再次，气门油封的原理还涉及到润滑油的作用。
在发动机工作时，气门和气门杆处需要润滑油的润滑，但是润滑油不能进入燃烧室，否则会影响燃烧效率。
气门油封通过密封作用，阻止了润滑油进入燃烧室，保证了燃烧室内的清洁和正常燃烧。
最后，需要注意的是，气门油封在工作过程中会受到高温和高压气体的影响，因此需要具有良好的耐高温、耐油、耐磨损等性能。
同时，气门油封的安装和调整也非常重要，只有正确安装和调整，才能保证气门油封的正常工作。
综上所述，气门油封通过密封圈的弹性和摩擦力，实现了对气门和气门杆处润滑油的密封，同时也防止了燃烧室内高压气体和高温燃烧气体的进入，保证了发动机的正常工作。
因此，气门油封在发动机中起着非常重要的作用，对于发动机的性能和寿命有着重要的影响。
迷宫油封原理
迷宫油封原理迷宫油封是一种常见的密封结构，广泛应用于液压系统和机械设备中，其原理是利用迷宫结构和油封的摩擦阻力来实现密封效果。
迷宫油封的工作原理相对简单，但在实际应用中具有重要的意义。
下面将对迷宫油封的原理进行详细介绍。
首先，迷宫油封的结构是由迷宫环和密封唇组成的。
迷宫环通常是金属材料制成，其表面有一定的精密度，可以保证与密封唇的接触表面平整度。
密封唇是由橡胶或其他弹性材料制成，具有一定的弹性和耐磨性。
当液压系统或机械设备工作时，液压油或润滑油会通过迷宫环和密封唇之间的间隙，形成一层油膜，从而实现密封效果。
其次，迷宫油封的原理是利用摩擦阻力来实现密封。
当液压油或润滑油通过迷宫环和密封唇之间的间隙时，由于迷宫环和密封唇的表面精密度和材料特性，会产生摩擦力，从而阻止液压油或润滑油的外泄。
同时，迷宫油封的密封唇具有一定的弹性，可以适应工作时的轴向位移和径向位移，保证密封效果的稳定性。
再次，迷宫油封的原理还涉及到润滑作用。
由于迷宫油封内部形成了一层油膜，可以在一定程度上减少摩擦和磨损，延长密封件的使用寿命。
同时，迷宫油封的结构设计合理，可以有效防止外部污染物和水分的侵入，保护液压系统和机械设备的正常工作。
最后，迷宫油封的原理在实际应用中具有广泛的适用性。
无论是在液压系统中的油缸、液压泵、阀门等部件，还是在机械设备中的轴承、传动装置等部件，迷宫油封都发挥着重要的密封作用。
同时，迷宫油封的原理也在不断地得到改进和完善，以适应不同工况和环境的需求。
综上所述，迷宫油封的原理是利用迷宫结构和油封的摩擦阻力来实现密封效果。
其结构简单，原理清晰，应用广泛，具有重要的意义。
在实际应用中，需要合理选择迷宫油封的材料、结构和安装方式，以确保其密封效果和使用寿命。
希望本文对迷宫油封的原理有所帮助，谢谢阅读！。
轴承油封漏油的原因及处理办法【大全】
以下为轴承油封漏油的原因与维修方法，一起来看看吧。
轴承油封漏油的影响1.油封是农业机械和各类机械设备上的重要零件，其性能和质量的好坏直接影响着农业机械和各种机械设备使用的可靠性。
2.有些轴承油封的寿命长则一年，少则几个月甚至三五天，因密封不严而漏油报废。
这一状况严重影响了农业机械和各种机械设备的工作效率，不仅增加了油耗和生产成本，而且污染环境。
一、轴承油封的工作原理1、自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2、安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3、工作时，油封唇口在径向压力的作用下，形成0．25至0．5毫米宽的密封接触环带。
在润滑油压力的作用下，油液渗入油封刃口与转轴之间形成极薄的一层油膜。
润滑剂在接触处的内部磨擦以及润滑剂的搅拌和挤压所组成油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月”面防止油液外溢，起到密封作用。
二、造成轴承油封漏油的主要因素轴承油封密封不严是造成漏油的主要因素。
当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
分析其密封不严的主要原因是：①油封制造质量差。
②轴或轴承质量差。
③使用维护不当。
轴承测量误差不意味着检验公差可以放宽10％④安装不当。
⑤保管不当，受环境污染造成不良影响。
三、油封密封不严而漏油的对策1、轴承油封前掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
2、轴承油封进行时安装时，若轴径外表面粗糙度低或有锈斑、锈蚀、起毛刺等缺陷，要用细砂布或油石打磨光滑。
在轴承油封唇口或轴径对应位置涂上清洁机油或润滑油脂。
轴承油封外圈涂上密封胶，用硬纸把轴上的键槽部位包起来，避免划伤轴承油封唇口，用专用工具将轴承油封向里旋转压进，千万不能硬砸硬冲，以防油封变形或挤断弹簧而失效。
若出现唇口翻边、弹簧脱落和轴承油封歪斜时必须拆下重新装入。
应该注意的是：当轴径没有磨损和油封弹簧弹力足够时，不要擅自收紧内弹簧。
油封密封原理
油封的密封作用，是密封唇与轴直接接触，在润滑油侧和空气侧间形成一层油膜，防止油的泄漏。
油封装配使用时，唇尖受径向力的作用与轴接触，产生轻微的变形。
当轴旋转时，变形部分会快速变成与轴的接触区。
理想的密封，在密封的唇和轴之间必须有一层薄而稳定的油膜，其兼具密封及润滑作用。
如果油膜过厚或被破坏，都将导致密封失效。
当轴转动时，油封唇部与轴接触，将会有切线剪压力产生，磨合轨迹使润滑油渗入，形成无数微小的纹路，将油液由空气侧推向润滑油侧。
在油封唇和轴的接触面上存在三种状态：边界润滑、混合润滑、流体润滑，三者不断交替变动。
所以，发动机运转时，油封存在着轻微磨损和微量的泄漏。
骨架油封密封的原理
骨架油封密封的原理骨架油封密封是一种常用于机械传动中的密封装置，它能够有效地阻止液体或气体从机械装置的旋转轴向泄漏出来。
骨架油封密封的原理主要涉及到密封材料的选择、密封结构的设计以及密封运动的机制等方面。
下面将从这几个方面详细介绍骨架油封密封的原理。
首先，密封材料的选择是骨架油封密封的关键因素之一。
骨架油封密封常用的密封材料是橡胶和金属，其中橡胶通常是NBR（丁腈橡胶）或VITON（氟橡胶）等。
这些材料具有良好的耐油性能、耐磨性和耐高温性能，能够适应各种工作环境条件，确保密封效果。
其次，密封结构的设计是骨架油封密封的另一要点。
骨架油封密封通常由外圈金属骨架、内圈金属骨架和橡胶密封圈组成。
外圈金属骨架的作用是提供刚性支撑，保持密封圈的形状和尺寸稳定，使其紧贴在轴表面上实现密封。
内圈金属骨架的作用是增加密封圈的刚性和稳定性，防止其变形或倾斜。
橡胶密封圈主要起密封作用，通过与轴表面的摩擦力和预压力来实现密封效果。
密封运动的机制是骨架油封密封的基础。
当旋转轴在骨架油封密封装置中旋转时，橡胶密封圈会与轴表面产生旋转摩擦，并受到橡胶的弹性变形。
在摩擦力的作用下，橡胶密封圈会密封紧贴在轴表面上，阻止液体或气体的泄漏。
此外，骨架油封密封还依赖于预压力的作用。
通过在安装过程中施加一定的预压力，使密封圈与轴表面始终保持接触状态，确保密封效果。
另外，骨架油封密封在实际应用中还需要考虑其他因素的影响，如温度、压力、速度等。
较高的温度会导致密封材料老化、膨胀或变形，降低密封性能。
因此，合理选择密封材料，并根据工作环境对其进行加工和改善，是保证密封性能的重要措施。
较高的压力和速度也会对骨架油封密封产生影响，过高的压力和速度会导致密封圈的磨损和热量积聚，减少密封效果。
因此，在设计和使用骨架油封密封时，需要根据具体的工作条件选择合适的密封材料和结构。
总结起来，骨架油封密封的原理主要包括密封材料的选择、密封结构的设计以及密封运动的机制等。
油封的密封原理
油封的密封原理
油封的密封原理主要是利用橡胶材料的弹性和压缩变形来实现密封效果。
油封通常由橡胶的外部辅助材料和内部的密封唇组成。
油封的密封唇是用特殊的橡胶材料制成的，具有良好的弹性和承压能力。
当油封安装在轴上时，密封唇与轴表面之间形成一个接触的密封接触线。
当轴旋转时，由于摩擦力的作用，密封唇会紧密贴合在轴上，从而形成一个密封的封闭空间。
油封的外部辅助材料用于固定和保护密封唇，防止其被外部环境所侵蚀或损坏。
同时，外部辅助材料还具有一定的弹性和表面的光滑度，以提供进一步的密封效果。
油封的密封原理基于以下机理：
1. 压缩变形：当油封装配在轴上时，内部的密封唇会受到轴的压力，从而产生压缩变形。
这种压缩变形使得密封唇能够更好地贴合在轴上，形成一个密闭的空间，阻止液体或气体的泄漏。
2. 摩擦力：当轴旋转时，密封唇与轴表面之间产生摩擦力。
这种摩擦力不仅帮助保持密封唇的位置，还增加了密封的紧密程度，提高了密封效果。
3. 弹性回复：橡胶材料具有较好的弹性，在受到外力变形后，能够恢复到原始状态。
密封唇在使用过程中会受到不同程度的变形，但当外力消失时，密封唇能够迅速回复到原始状态，维持密封效果。
综上所述，油封的密封原理是通过橡胶材料的弹性和压缩变形，
结合摩擦力和弹性回复，实现对轴与外界介质之间的密封，阻止液体或气体的泄漏。
油封泵工作原理
油封泵工作原理油封泵工作原理什么是油封泵油封泵，又称密封泵，是一种常见的工业设备，主要用于封闭、密封和输送液体。
其工作原理是通过利用密封元件，如油封、密封圈等，阻止液体流出或外界空气进入系统，以保证系统正常运行。
油封泵的工作原理油封泵的工作原理分为以下几个关键步骤：1.密封圈封闭泵体：油封泵的泵体通常由一个密封圈密封，确保液体不会从泵体外泄漏出来。
密封圈通常采用弹性材料制成，具有良好的密封性能。
2.液体吸入：当泵体内的压力低于周围环境的压力时，外部液体会通过进水口进入泵体内部。
这个过程通常需要先使泵内产生负压。
3.密封圈移位：当液体进入泵体后，在泵的作用下，液体会推动密封圈向外移位，从而产生负压密封。
4.液体排出：当泵体内的压力高于周围环境的压力时，液体会通过出水口排出。
这个过程通常需要与密封圈移位同时进行。
5.油封保持：油封泵通常还配备有油封，用于阻止空气进入泵体内部。
油封通常位于泵体和电机之间，起到密封作用。
油封泵的应用领域油封泵的工作原理使其在许多领域得到广泛应用，包括但不限于以下几个方面：•液体输送：油封泵能够高效地输送各种液体，如水、油、酸碱等。
在化工、石油、食品加工等行业中具有重要作用。
•真空封闭：油封泵能够通过密封圈和油封的配合，实现对真空系统的封闭，防止泄漏。
•压力控制：油封泵可以通过调整泵体内的压力，实现对系统压力的控制。
这在液压系统中尤为重要。
•环境保护：油封泵的密封效果能够有效阻止有害物质外泄，保护环境。
•泵站建设：油封泵广泛应用于城市供水、污水处理、火力发电等泵站工程中，为公共设施提供稳定可靠的动力支持。
总结油封泵通过巧妙的工作原理，实现了封闭、密封和输送液体的功能。
其简单而高效的设计使其在许多领域得到广泛应用。
无论是工业生产中的液体输送，还是科学研究中的真空封闭，油封泵都发挥着重要的作用。
随着技术的不断进步，油封泵将继续发展，并为实现更高效、环保的工业生产提供支持。
油封泵的类型机械密封泵机械密封泵是一种通过动力设备产生机械摩擦来实现密封的泵。
史上最全的油封知识,请互相分享
史上最全的油封知识，请互相分享一、什么是油封油封是用于密封机械设备中旋转轴的封油用密封元件，而腔体基本上是静止的，所以油封又称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封，并且除了油以外还需要防止水与化学药液的泄漏以及尘埃及土砂从外部侵入，这时候也要用到油封。
二、油封的密封状态一是油封外缘和腔体之间为静态密封，同时保证油封外缘在腔体之间的可靠定位。
二是油封密封唇和轴之间的密封状态，当轴旋转时为动态密封，当轴静止时为静态密封。
各种影响因素的综合作用及其相互作用，都对油封的密封性能和使用寿命产生了很大影响。
三、油封的主要特点油封外部为圆筒形用来保证对腔体的静态密封-采用内包金属骨架的橡胶外缘；采用外露金属骨架的外缘，大多需要抛光和镀敷防腐涂层。
装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。
经过长期开发研究的结果，油封的密封唇结构提高到极佳的性能，进而提高在更宽的负荷范围内的密封可靠性。
添加防尘唇，或者在特殊情况下采用的多个防尘唇，可防止外界污染物和灰尘侵入。
四、油封各个部位的作用油封主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
金属骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失(公众号:泵管家)，因而，加上弹簧可以随时补偿油封自紧力。
油封外缘使油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用。
另外金属骨架是当油封固定在腔体内时，起保持配合力的作用。
密封唇部是柔性弹性体，设计成对机械的震动及密封流体的压力变动的影响下仍可保持稳定的密封作用，并起到保持唇部与轴表面稳定接触状态的作用。
油封密封及工作原理
6.1.5、油封所密封的介质不清洁含有大量的金属削、泥沙、润滑油的凝团等 6.1.6、油封在安装时偏心、翘曲.油封在安装时偏心、翘曲后，油封唇口部
分形成椭圆密封面，随着轴的相对偏心运转，唇口和轴之间的油膜厚度增大容易 导致漏油
谢谢！
旋转轴油封的使用和安装要求
1.概述 2.油封密封原理 3.油封的制造及注意事项 4.油封的装配 5.油封的检测 6.油封漏油的原因及预防
1.概述
油封是用来防止液体或固体（润滑脂等） 从系统中泄漏出来，或防止灰尘进入系 统内的功能性零件；
常见的油封种类有：旋转轴油封、往复 式油封等
2.旋转轴油封的密封原理
分析,并中制定控制计划对影响产品功能的过程特性加 以控制,使产品特性得以满足. 油封制造过程应注意事项: 1.制造油封所用原材料的供应商必须经我公司质量体 系认证.从而保证材料来源稳定,质量可靠. 2.控制各批次胶料的可重现性.(比如配方各种材料均采 用程控自动称量平台) 3.在混炼时要分段加硫(硫化剂或部份促进剂),以防止油 封用混炼胶早期过硫失效. 4.油封用混炼胶检测合格后,保证胶料规格和重量
油封橡胶唇口与旋转轴之间形成一条 线状接触带,此带处的轴与橡胶之间形成 一非常薄的均匀膜,厚度大约为2.5μm.油 膜能将唇口与轴之间因相对运动而产生 的摩擦热带走,使其润滑;又能在油膜的 表面产生一定的张力,阻止润滑油的流出, 形成密封.
2.1流体动力型橡胶唇形密封圈的密封机理
2.1.1我公司旋转轴唇形密封圈的特点
2.1.2材料的选用
骨架：骨架一般选用低碳钢，我们一般采用08Al，特 殊情况下可采用不锈钢。
油封弹簧 一般情况下,弹簧材料选用70钢或XC70钢,特殊情况下 选用不锈钢丝,根据使用工矿的不同,可设计出不同规格 的弹簧,并明确规定了不同规格的弹簧在伸长5%和 10%的拉伸应力,对于稳定的弹簧,在200℃的烤炉中加 热5小时的前.后的拉伸力不能多于10%.
迷宫式油封原理
迷宫式油封原理
迷宫式油封原理是指利用迷宫式密封结构，将润滑油封在机械装置中的一种密封方式。
它的优点是密封效果好，摩擦力小，使用寿命长。
今天我们就来一步步探究一下这种原理的具体内容。
首先，迷宫式油封原理的核心在于迷宫式密封结构。
迷宫式密封结构是将圆柱形轴承与外圆筒两个零件通过相对高度不同的沟槽组成迷宫式油封，轴承轴道和外圆筒之间形成成套嵌接结构。
当轴承旋转时，不同高度的沟槽会形成分支管道，这些管道将油分配到各个密封处来减少摩擦。
在这个过程中，油从低处流向高处，从而形成了油的密封。
其次，在实际运用中，迷宫式油封还需要考虑到材料的选择和设计的合理性。
由于润滑油的化学性质以及温度变化等因素的影响，油封的材料要具有一定的耐腐蚀性和耐高温性。
在设计上，也需要考虑到油封与周边零件的配合度和接触面积等因素，确保油封与机械装置的紧密度。
最后，维护保养也是确保迷宫式油封工作正常的重要环节。
在使用过程中，不要让机械装置长时间处于高温、高压的环境下，定期更换润滑油，并进行清洁保养等操作。
这样可以延长油封的使用寿命，确保机械装置的安全和稳定运行。
总之，迷宫式油封原理在机械制造领域中有着广泛的应用，它的密封效果和排油性能优良，能够有效减小摩擦，降低机械装置的运转噪声和能耗，提高机械装置的工作效率和使用寿命。
对于工业制造和机械设备制造行业来说，迷宫式油封原理具有重要的实际意义。
油封密封及工作原理PPT课件
FPM：在温度-30 ℃ ～ 200℃，转速 6000rpm，绝大多数的车用润滑油情况 下；
3.油封的制造及注意事项
橡胶油封加工是按如下工艺流程进行的: 产品制造过程中的每个工序由多功能小组进行PFMEA分
析,并中制定控制计划对影响产品功能的过程特性加以 控制,使产品特性得以满足. 油封制造过程应注意事项:
2.1.1我公司旋转轴唇形密封圈的特点
1. 油封外径 油封外径密封面一般设计成波浪形,我们称之为外径
密封筋,附胶层厚为0.8-1.3mm,与普通油封的附胶层要 薄,在装配时可在外径上涂油,在密封筋凹槽形成一个 润滑油槽,装配时就比较容易,并且能消除油封回弹现 象,确保油封始终处在指定的正确位置,定位性好,该结 构的油封在装配或拆卸所用的力比外径平面型结构所 用的力要小的多. 2. 产品内径 (1)付唇口 油封付唇口在设计时,.间隙我们采用的是间隙配合,与 基准轴在0.3-0.5mm,这样有助于工作过程中产生的热 量挥发,不易在油封主.付唇口间产生真空而吸附灰尘 和颗粒,减小油封的径向负荷,从而减少摩擦生热,避免 因高温对主唇口的加快老化,并且降低了功率损失.
2.1.2材料的选用
骨架：骨架一般选用低碳钢，我们一般采用08Al，特 殊情况下可采用不锈钢。
油封知识
骨架油封知识大全一、油封的工作原理1、自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2、安装后，油封刃口的过盈压力与自紧弹簧的收缩力对旋转轴产生径向压力。
3、机械工作时，油封唇口再径向压力作用下，形成0.25到0.5毫米的密封接触环带,在内部润滑油压力的作用下,部分油液渗入油封刃口与轴之间,形成极薄的油膜,油膜在油液表面张力的作用下,在转动轴与油封刃口之间形成"新月面"防止油液外溢,达到密封作用.二、常见油封的形式1、一个主唇带有弹簧的油封，依靠密封刃口单方面防止泄漏时适用。
工作条件：a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等2、双唇带有弹簧的油封，以主唇防止泄漏，副唇防止灰尘、水份的进入时适用。
工作条件：a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等3、不带弹簧的油封，仅利用橡胶唇径向力作单方向的防漏，必要时可与其它型油封并用。
工作条件：a.旋转速度: 0～12m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 润滑脂或粘性流体等4、双唇不带弹簧的油封，仅利用橡胶唇的径向力，用于两方向密封时使用。
工作条件：a.旋转速度: 0～10m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 水、油、润滑脂、灰尘等5、双主唇带弹簧的复合型油封，使用过程需将此两类的液体隔离时适用，装配时两唇之间需涂抹润滑剂。
工作条件：a.旋转速度: 0～12m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 油、润滑脂或其他液体等6、应用于相对旋转端面的密封，主要严防止灰尘，水油脂等杂质的进入轴承部位或密封系统。
工作条件： a.旋转速度: 0～10m/s1/4b.工作压力: 0～0.05Mpac.工作温度: 0～120℃d.密封介质: 润滑油、润滑脂等7、在金属环内侧套以橡胶主体，与旋转轴产生相对运动.工作条件：a.旋转速度: 0～12m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 油、润滑油、润滑脂、水等8、应用于旋转轴上的密封.工作条件：a.旋转速度: 0～300次/分b.工作压力: 0～5Mpac.工作温度: -35～120℃d.密封介质: 液压油、水等三、油封的保管应注意的事项：1、不到需要时不开封;2、不放置在日光长期照射的地方和有土沙污染的地方;3、不放置在潮湿的地方和热源较近的附近;4、解开包装时,不允许用铁丝或细绳吊挂;5、不允许油封变形;四、油封装配的注意事项为了密封圈顺利地安装及工作是有良好的润滑,密封圈应该在所使用的介质中浸泡或者涂抹润滑。
轮毂油封结构原理
轮毂油封结构原理
轮毂油封又称轮毂密封圈，是用于车辆轮毂部分的密封装置。
其结构
原理为采用橡胶材料，内部加入弹簧环，在密封材料与轴的表面间形
成一个气密压力室。
这样，当以轴为中心的转向外力作用于轮毂上时，轮毂油封就能自适应地对轴承和润滑油进行维护和保护。
轮毂油封背后的技术原理是密封剂和助剂的配合使用。
首先，密封剂
是指用来填充密封隙缝的高分子聚合物材料，例如硅橡胶、丁晴橡胶等。
其次，助剂是指用来提高密封剂密封性能的耐摩擦润滑材料，例
如钢、铜、聚四氟乙烯等。
轮毂油封的结构主要包括：内部密封环、外部密封环、间隔性环以及
固定环等。
其中，内部密封环是与轴相接触的部分，能够避免润滑油
和灰尘污染轴承，从而延长轴承寿命；外部密封环则是与轮毂相接触
的部分，能够防止灰尘、泥浆等外部杂质进入轮毂，导致轮毂失去平衡，影响车辆行驶稳定性。
轮毂油封的使用寿命受到多种因素影响，包括密封环材料的质量、使
用条件、轴的安装质量等。
如果要延长轮毂油封的寿命，需要在使用
时保证其正常的润滑和保养，避免过度磨损和损坏。
综上，轮毂油封是对车辆轮毂进行保护的重要部件，其结构原理是通过采用密封剂和助剂的配合使用，在轮毂部分形成大气密压力室，从而保证润滑油和灰尘等杂质不会进入该部分，达到维护和保护轴承和润滑油的作用。
骨架油封的结构和密封原理
一、骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
骨架油封的安装方式和方法如图所示，骨架油封的安装方式主要根据使用的主要目的区分：防泄漏，若主要为了把润滑油保持在轴承室内，则油封背面安装向外；防异物，若主要为了防止污物侵入，则油封背面安装向内。
二、轴承不宜加过多润滑脂我们知道润滑脂具有很好的黏附性、耐磨性、耐温性、防锈性和润滑性，能够提高高温抗氧化性，延缓老化，能溶解积碳，防止金属磨屑和油污的结聚，提高机械的耐磨、耐压和耐腐蚀性。
明白了润滑脂在轴承中的运动过程之后，自然就会得出一个结论：轴承中的润滑脂不宜过多。
润滑脂多了不但浪费，而且是有害的。
轴承的转速愈高，危害性愈大。
润滑脂填充量愈多，磨擦转矩愈大。
同样的填充量，密封式轴承的磨擦转矩大于开放式轴承。
润滑脂填充量相当于轴承内部空间容积的60％以后，磨擦转矩不再明显增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油封密封及工作原理
油封密封是一种常用的机械密封装置，常用于防止液体或气体泄漏。
它通常由一个弹性的橡胶或塑料套圈和一个金属外壳组成。
油封密封通常
被广泛应用在各种工业设备、汽车和机械设备中。
油封密封的工作原理主要包括以下几个方面：
1.密封装置：油封密封主要通过密封装置实现密封作用。
密封装置是
由橡胶或塑料材料制成的圈状结构，通常由内环、外环和密封唇组成。
内
环与轴连接，外环与外壳连接。
当内环和外环转动时，密封唇与轴表面紧
密接触，防止液体或气体泄漏。
2.动态密封：油封密封可通过动态密封实现。
动态密封是指密封唇与
轴相对运动时产生的密封效果。
由于密封唇具有一定的弹性，当轴相对于
密封唇转动时，密封唇会紧密贴合在轴表面上，形成一层密封膜，从而实
现动态密封效果。
3.静态密封：油封密封还可通过静态密封实现。
静态密封是指密封唇
与轴相对静止时产生的密封效果。
当轴相对于密封唇静止时，密封唇会完
全贴合在轴表面上，形成一个完全封闭的密封环境，防止液体或气体泄漏。
4.导向作用：油封密封还具有导向作用。
当轴旋转时，密封唇的接触
面会产生一定的摩擦力，这种摩擦力可以起到导向轴的作用，使轴保持稳
定的旋转状态。
总的来说，油封密封通过密封装置的密封唇与轴的相对运动，实现了
动态和静态的密封效果，防止了液体或气体泄漏。
同时，它还具有导向轴
的作用，保持轴的稳定旋转状态。
油封密封的应用非常广泛。
在工业设备中，它常用于旋转轴上，如泵、压缩机和发动机等。
在汽车上，油封密封通常用于发动机、变速器和差速
器等部位。
在机械设备中，油封密封常用于传动装置、润滑系统和密封系
统等。
为了保持油封密封的良好工作状态，需要定期检查和维护。
在使用过
程中，应防止油封密封受到过大的温度和压力，避免与酸碱物质接触。
同时，还应保持密封唇的清洁和光滑，定期添加适量的润滑油。
如发现油封
密封有损坏或老化，应及时更换。
总结起来，油封密封是一种常用的机械密封装置，通过密封装置的密
封唇与轴的相对运动，实现动态和静态的密封效果。
它具有防止液体或气
体泄漏、导向轴的作用等特点。
油封密封广泛应用于各种工业设备、汽车
和机械设备中，并需要进行定期检查和维护，以保持其良好的工作状态。
