平法标注梁的解读

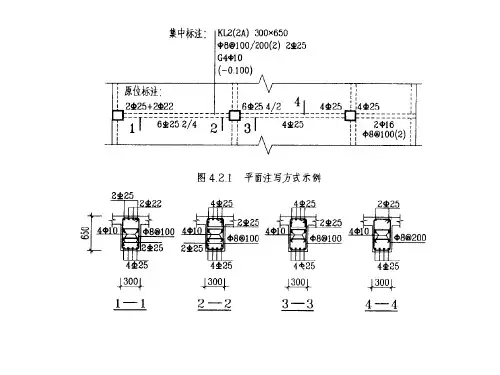

梁的平法标注.
肢箍，间距150；梁跨中为φ 8双肢箍箍筋间距为150。
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时，用“ +” 号相联标 柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加 括号。例如，当梁配置四肢箍时， 用 2φ 22+ （ 2φ 12 ）表示， 其中2φ 22为通长筋，（2φ 12）为架立钢筋。
②箍筋的标柱规则 当箍筋分为加密区和非加密区时， 用斜线“/”分隔，肢数写在括号内。当抗震结构中的框架
梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分
隔开表示。 例如 13φ 8@150/200(4)，表示梁的两端各有13个φ 8 箍筋，间距为 150 ；梁跨中箍的间距为 200 ，全部为 4 肢箍。 又如 13φ 8@150(4)/150(2)，表示梁两端各有13个φ 8的4
1）集中标注 KL-1(3)300×650 — 梁编号（跨数）截面宽×高。
————————————
φ/非加密
区间距（箍筋肢数）。
2Φ 25
G2φ 12 （-0.05）
—— 通长筋根数、直径。
—— 构造钢筋根数、直径。 —— 梁顶标高与结构层标高的差值， 负号表示低于结构层标高。
②梁下部纵向钢筋
当梁下部纵向钢筋多于一排时，用“/”号将各排纵向钢筋 自下而上分开。 例如梁下部注写为 6φ 25（2/4）表示梁下部 纵向钢筋为两排，上排为 2φ 25 ，下排为 4φ 25 ，全部钢筋伸 入支座。
当梁下部纵向钢筋不全部伸入支座时，将梁支座下部纵筋
减少的数量写在括号内。例如梁下部注写为 6φ 25 2(2)/4 表 示 梁 下 部 为 双 排 配 筋 ， 其 中 上 排 2φ 25 不 伸 入 支 座 ， 下 排 4φ 25全部伸入支座。
钢筋混凝土梁配筋平法表示说明
钢筋混凝土梁配筋平法表示说明一、梁代号的规定：梁类型代号跨号楼层框架梁KL ―XX（P a―为左悬臂，Pb―为右悬臂）非框架梁L（WL）―XX（P a―为左悬臂，Pb―为右悬臂）屋面框架梁WKL ―XX（P a―为左悬臂，Pb―为右悬臂）二、梁配筋平法的标注方法：1.集中标注集中标注表示梁的通用数值，通用数值包括梁截面尺寸，梁端和跨中箍筋，梁顶和梁底纵向贯通筋。
例梁代号300X700φ8—150/200(2）2Φ25；2Φ22（—0。
300）则表示通用数值为:梁截面300X700，2肢φ8箍筋，加密和非加密区。
箍筋间距分别为:150、200，梁顶及梁底贯通筋分别为:2Φ25、2Φ22，梁顶标高低于楼层结构标高—0.300m，凡集中标注处的梁截面下均画有一横线,以表示与原标位的区别。
梁截面表示：当为等截面梁时，用bxh表示；当为加腋梁时,用bxh Yc1xc2表示；其中c1为腋长，c2为腋高;当有悬挑梁且根部高度h1与端部的高度h2不同时,用“/”分隔表示为：bxh1/h2;梁箍筋表示:梁两端箍筋加密区与梁跨中非加密区箍筋间距不同时，用“/”分隔不同的间距,在分隔符“/”左侧标注加密区箍筋间距，右侧标注非加密区箍筋间距，当两者间距相同时,可以省略分隔符及梁跨中箍筋间距不标，箍筋直径符“φ”，箍筋肢数写在括号内。
梁顶和梁底贯通筋表示：梁顶和梁底贯通筋用“；”符号分隔，如无特别说明,贯通钢筋放在梁截面两侧的外边。
2。
原位标注原位标注表示与通用标注数值不同的标注。
当集中标注中的某项数值不适用于梁的某部位时，则将该项值原位标注,施工时，原位标注取值优先.3.梁纵筋的表示方法当梁下部纵筋或梁支座上部纵筋多于一排时,需用符号“/”将各排纵筋自上而下分开。
当同排纵筋有多种直径(种类）时,用符号“+”将不同直径（种类)钢筋相联，如无特别说明,施工时直径大者放在梁两侧外边,当梁纵筋全部选用同一直径时，可以仅标出排列最前的纵筋直径，后续的纵筋直径可以省略不标.例2Φ25/3Φ25可以表示为：5Φ25 2/3。
4.1梁平法施工图平面注写方式的识读
编号 4
标注内容
通长筋或架立筋
制图规则解读 既有通长筋又有架立筋：角部通长纵筋+（架立筋）
只有通长筋时：上部通长筋；下部通长筋
1、梁平面注写方式——集中标注
编号 5
标注内容
梁侧构造钢筋 或受扭钢筋
制图规则解读 构造钢筋：G+两侧总配筋值、钢筋级别、直径 受扭钢筋：N+两侧总配筋值、钢筋级别、直径
1、梁平面注写方式——集中标注
1、梁平面注写方式——集中标注
编号
标注内容
制图规则解读
代号：KL—楼层框架梁、WKL—屋面框架梁、XL—悬挑梁、 L—非框架梁、KZL—框支梁、JZL—井字梁
1
梁编号
序号：××加在代号后面，用数字表示梁的顺序编号。
跨数及是否带悬挑：注写在括号内，数字表示跨数（悬挑不计入 跨数），A表示一端悬挑，B表示两端悬挑。
1、梁平面注写方式——集中标注
集中标注表达梁的通用数值，包括五项必注项和一项选注项。
编号
标注内容
示例
1
梁编号
WKL2(3A)
2
梁截面尺寸
3
梁箍筋
4
梁上部通长筋 或架立筋
5
梁侧纵向构造钢筋 或受扭钢筋
6
梁顶面标高高差
（选注）
250×600 8@100/200(2) 3 20；3 22
G2 14
（-0.050）
必注
集中标注
梁编号 截面尺寸
箍筋 通长筋或架立筋 梁侧构造钢筋或受扭钢筋
平面注写方式
优先
原位标注
选注
梁顶面标高
梁支座上部纵筋 梁下部纵筋
附加箍筋或吊筋 梁集中标注不适用的内容
梁平法图的认识与解释
梁平法图的认识与解释梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。
（二）梁截面尺寸，该项为必注值。
当为等截面梁时，用h×b表示；当为加腋梁时Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。
（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
平法识图 框架梁常见注写方式与含义
下部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在该跨贯通，且不伸入支座
设集中标注
2C25；2C25
2C25+2C16
下部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在该跨贯通
设集中标注
2C25；2C25
6C25空2/4
下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通
4C25
支座上部筋是四根直径为25的三级钢，其中角部两根全跨贯通，中部两根在跨中断开
设集中标注为2C25
2C25+2C16
支座上部筋是两根直径为25的三级钢，位于角部，全跨贯通，中部是两根直径为16的三级钢，在跨中断开
设集中标注为2C25
6C25空4/2
支座上部筋是六根直径为25的三级钢，其中四根位于上排，位于角部的两根全跨贯通，位于中部的两根在跨中断开；另外两根位于下排，在跨中断开
300*700PY500*250
水平加腋梁，等截面部分梁宽300，高700，加腋长500，高250
300*700/500
悬挑梁宽300，基部高700，端部高500
3
箍筋
A10@200（2）
箍筋是直径为10的一级钢，间隔为200，双肢箍
A10@100（4）
箍筋是直径为10的一级钢，间隔为100，四肢箍
设集中标注
2C25；2C25
6C25空2（-2）/4
下部筋是六根直径为25的三级钢，其中两根位于上排，该跨贯通，端部不伸入支座；另外四根位于下排，位于角部的两根全跨贯通，位于中部的两根在该跨贯通
设集中标注
详解梁平法施工图
详解梁平法施工图梁平法施工图的表示方法梁平法施工图是在梁平面布置图上采用在相同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁的构造。
平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。
施工时，原位标注取值优先。
梁编号的规定：在平法施工图中，各类型的梁应按下表进行编号。
梁平面注写方式1.平面注写方式集中标注的具体内容梁集中标注内容为六项，其中前五项为必注值，如图所示。
框架梁集中标注（1）梁编号注写梁编号，该项为必注值。
其中，对井字梁，编号中关于跨数的规定见梁编号规定。
梁编号带有注在“（）”内的梁跨数及有无悬挑信息。
应注意，当有悬挑端时，无论悬挑多长均不计入跨数。
（2）截面尺寸注写梁截面尺寸，该项为必须值。
当为等截面梁时，用b×h表示，其中b为梁宽，h为梁高。
当为加腋梁时，用b×h YL1×L2表示，其中L1为腋长，L2为腋高，如图所示。
加腋梁截面尺寸注写示意当为悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h 1/h2，其中h1为梁根部较大高度值，h2为梁根部较小高度值。
如图所示。
悬挑梁不等高截面尺寸注写示意（3）箍筋注写梁箍筋，该项为必注值。
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图当为抗震箍筋时，加密区与非加密区用“／”分开，箍筋的肢数注在“（）”内。
当为非抗震箍筋，且在同一跨度内采用不同间距或肢数时，梁端与跨中部位的箍筋配置用“／”分开，箍筋的肢数注在“（）”内，其中近梁端的箍筋应注明道数（与间距配合自然确定了配筋范围）（4）上部跨中通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋）该项为必注值。
梁钢筋平法标注图解-钢筋梁平法标注图解
悬挑梁
XL XX
井字梁
JZL XX （XX）、（XXA）或 （XXB）
注： （XXA）为一端有悬挑，（XXB）为两端有悬挑，
悬挑不计入跨数
完整ppt的内容，有五项必标注和一项选注 值（集中标注可以从梁的任意一跨引出，）， 规定如下：
• （一）梁编号。由梁的类型代号、序号、跨数 和是否悬挑四部分组成，如上图中的KL2(2A)即 表示框架梁、第2号、2跨、一端悬挑。
完整ppt
2
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组
成，见下表：
梁编号
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 KL XX （XX）、（XXA）或 （XXB）
屋面框架梁 WKL XX （XX）、（XXA）或（XXB）
框支梁
KZL XX （XX）、（XXA）或 （XXB）
非框架梁 L XX （XX）、（XXA）或（XXB）
完整ppt
6
（五）梁侧纵向构造钢筋或受扭钢筋配置，该项为必注值。 当梁腹板高度hw≥450mm时，须配置纵向构造钢筋，所注 规格与根数应符合规范规定。此项注写值以大写字母G打 头，接续注写设置在梁两个侧面的总配筋值，且对称配置。 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母 N打头，接续注写配置在梁两个侧面的总配筋值， 且对称配置。受扭纵向钢筋应满足侧面纵向构造钢筋的间 距要求，且不再重复配置纵向构造钢筋。 注：当为梁侧面构造钢筋时，其搭接与锚固长度可取为15d。
完整ppt
7
（六）梁顶面标高高差。该项为选注 值， 系指相对于结构层楼面标高的高差值， 对于位于结构夹层的梁则指相对于结构夹 层楼面标高的高差。有高差时，须将其写 入括号内，无高差时不注。
梁增大截面加固平法标注左右
梁增大截面加固平法标注左右
摘要：
1.梁的概述
2.梁增大截面加固平法标注的含义
3.梁增大截面加固平法标注的左右标注方法
4.梁增大截面加固平法标注的注意事项
5.结论
正文：
一、梁的概述
梁是建筑结构中常见的承重构件，主要承受着建筑物的荷载并将其传递至柱或墙体。
梁的结构形式多样，如钢筋混凝土梁、预应力混凝土梁等。
在建筑物的设计与施工过程中，梁的结构设计、加固与标注至关重要。
二、梁增大截面加固平法标注的含义
梁增大截面加固平法标注是指在梁的结构设计中，为了提高梁的承载能力、刚度和抗震性能，采用增大截面尺寸的方法对梁进行加固。
梁增大截面加固平法标注是指在梁的施工图中，用特定的符号、线型和文字来表示梁加固过程中截面尺寸的变化，以指导施工人员进行现场施工。
三、梁增大截面加固平法标注的左右标注方法
在梁增大截面加固平法标注中，左右标注方法通常包括以下几个方面：
1.标注符号：采用箭头符号表示梁截面尺寸的变化。
箭头指向增大截面的方向，箭头宽度表示增大的截面尺寸。
2.标注线型：梁增大截面加固平法标注的线型一般采用粗实线，以示区别于其他标注。
3.标注文字：在标注符号附近，应注明梁截面尺寸的变化情况，如“梁高增加200mm”。
四、梁增大截面加固平法标注的注意事项
在进行梁增大截面加固平法标注时，应注意以下几点：
1.标注应准确、清晰，避免产生歧义，以确保施工质量。
2.标注应与实际施工情况相符，避免标注错误导致施工错误。
3.标注应符合国家及行业相关标准、规范要求。
五、结论
梁增大截面加固平法标注是建筑结构设计与施工中不可或缺的一环。
梁的平法标注
当梁下部纵向钢筋不全部伸入支座时，将梁支座下部纵筋 减少的数量写在括号内。例如梁下部注写为6φ25 2(2)/4 表 示 梁 下 部 为 双 排 配 筋 ， 其 中 上 排 2φ25 不 伸 入 支 座 ， 下 排 4φ25全部伸入支座。
当同排纵筋有两种直径时，用加号“+”将两种规 格的纵筋相联表示，并将角部钢筋写在“+”号前面。 例如2φ25+2φ22 表示2φ25放在角部，2φ22放在顶 梁的中部。
当梁上部支座两边的纵向筋规格不同时，须在支 座两边分别标注；当梁上部支座两边纵筋相同时，可 仅在支座一边标注，另一边可省略标注。
②梁下部纵向钢筋
当梁上部和下部均为通长钢筋，而在集中标注时已经 注明，则不需在梁下部重复做原位标注。
③附加箍筋和吊筋的标注 当多数附加箍筋和吊筋相同时，可在梁平法施工图上 统一注明，否则直接画在平面图的主梁上，用引出线标注 总配筋数（附加箍筋的肢数注在括号内）
图13.2.11 附加箍筋和吊筋的标注
构层存在高差时，者将高差值标入括号内。例如（0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁 顶高于结构层0.05m。
2）梁原位标注法 ①梁支座上部纵筋 该部位标注包括梁上部的所有纵筋，即包括通长筋。 当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上 自下分开 。如 6φ25（4/2），表示梁支座的上一排钢筋 为4φ25，下排钢筋为2φ25。
梁施工图识读
教学目标：
1．重点掌握梁的平法表达方式。
梁平法识读施工图
超详细梁钢筋平法识图，领导也能看懂！！！
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
梁的平法标注 Microsoft Word 文档
梁3.1 梁的平面注写方法3.1.1 梁的平法标注方式梁的平面注写集中标注和原位标注。
集中标注表达梁的通用值，原位标注表达梁的特殊值。
当集中标注中的某些数值不适用与梁的某跨或某部位时，该数值需要用原位标注。
在识图时，原位标注优先于集中标注。
注解：我们在理解两种标注方式时，可以认为集中标注所表达的数据是梁的任何一跨都有的信息，即所谓的公共属性；而原位标注是只在梁的某一跨才有，其它跨没有，即所谓的私有属性。
当在描述梁某跨数据时，要用它这跨的数据，而不是其它跨的数据。
这也就是原位标注要优先集中标注的原因。
3.1.1.1 集中标注内容任何梁的集中标注应包括以下6项内容，即梁的类型、编号、梁截面尺寸、梁内箍筋、梁的上下部通长筋、构造钢筋以及梁顶面标高高差。
（1）梁类型、编号梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL ××（xx）、（xxA）或（xxB）屋面框架梁WKL ××（xx）、（xxA）或（xxB）框支梁KZL ××（xx）、（xxA）或（xxB）非框架梁L ××（xx）、（xxA）或（xxB）悬挑梁XL ××井字梁JZL ××（xx）、（xxA）或（xxB）注：（××A）为一端有悬挑，（××B）为两端有悬挑，悬挑不计入跨数。
注：（XX）表示梁的跨数；A表示该梁一端悬挑，B表示该梁两端悬挑。
例：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁截面表达顺序是“截面宽×截面高”。
（3）箍筋表示箍筋按如下顺序表达：钢筋级别、直径、加密区与非加密区间距、肢数。
（4）梁上、下部通长筋及架立筋一般情况下，框架梁的上部通长筋都设，下部通长筋根据具体情况设置；而架立筋在梁中配置四肢以上的箍筋时才有。
平法标注梁集中标注的解读
平法标注梁集中标注的解读1. 嘿，你知道吗？梁集中标注就像是梁的“身份证”！比如在这个框架梁KL1 中，它的标注信息那可太重要啦！这就好比我们认识一个人，要知道他的名字、特点一样。
梁集中标注能让我们清楚知道梁的各种关键信息呢！2. 哇塞，梁集中标注里的截面尺寸可别小瞧呀！它决定了梁的“身材”呢！就像一根柱子有粗细之分，梁的截面尺寸也有大小呀。
比如这个梁是300×600 的，那我们就能想象出它大致的样子啦。
3. 哎呀呀，梁集中标注里的箍筋信息也很关键呢！它就像是给梁穿上了一件“保护衣”。
比如说这个梁的箍筋是直径 8 毫米的，间距 200 毫米，这就给梁提供了一定的约束和保护呀。
4. 嘿，你想过没，梁集中标注中的上部通长筋就像是梁的“脊梁骨”！它支撑着梁呢。
好比一个人要是没有脊梁骨，那可就站不起来啦。
像这个梁的上部通长筋是 2 根直径 20 毫米的钢筋，作用可大啦！5. 哇哦，梁集中标注里的梁编号也很有意思呀！它就像给梁取了个名字。
我们一看到这个编号，就知道是哪根梁啦。
比如说 KL2 ，我们就知道是框架梁 2 呀。
6. 嘿呀，梁集中标注中的下部通长筋也不能忽视呢！这可是梁的重要“力量来源”。
就跟我们跑步需要有力的腿一样，梁的下部通长筋给它提供了支撑呢。
比如这根梁的下部通长筋是 3 根直径 22 毫米的钢筋。
7. 哎呀，梁集中标注里的标高信息也得注意呀！它就像给梁定了个“高度标准”。
好比我们盖房子，得知道房子要盖多高一样。
这个梁的标高是多少，我们心里得有数呀。
8. 嘿，梁集中标注的各种信息组合起来，不就像一幅完整的“梁画像”嘛！比如截面尺寸、钢筋信息等等，都齐全啦，这梁的样子不就清晰了嘛。
9. 哇，梁集中标注真的好神奇呀！它能让我们快速了解梁的特性。
就像了解一个人的性格一样，梁集中标注告诉我们梁的“性格”特点呢。
10. 梁集中标注真的是太重要啦！没有它，我们怎么能清楚地知道梁的各种情况呢？这不就像在黑暗中摸索一样嘛。
梁的平法识图梁的平法标注
梁的平法识图梁的平法标注梁KL1(2A) 200╳500 表示：框架梁1有两跨，有一端悬挑（A表示一端，B表示两端），断面尺寸200╳500。
可参照梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。
图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。
1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。
将图1-1KL2用截面注写方式表示（见图1-2）。
图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。
表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。
（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。
平法识图对梁柱平法规则的认识
平法识图对梁柱平法规则的认识
平法识图是一种常用的结构力学方法，用于分析和计算梁柱结构的内力和变形。
平法规则是平法识图的基本原则之一，它指出在平面结构中，任意一点处的受力可以分解为平行于两个坐标轴方向的力的合力。
具体来说，在平法识图中，我们通常将梁柱结构的平面投影到一个平面上，然后根据平法规则，将各个力的作用线延长至交点，这样就可以得到力的合力和力的分解。
根据平法规则，合力可以通过平行四边形法则或三角形法则进行计算，而力的分解可以通过平行四边形法则或三角形法则进行计算。
平法规则的认识对于分析梁柱结构的内力和变形非常重要。
它可以帮助我们理解力的作用方式和力的平衡条件，从而准确计算结构的内力和变形。
在实际工程中，平法规则常常用于计算梁柱结构的受力情况，确定结构的安全性和稳定性。
总之，平法规则是平法识图的基本原则之一，它对于分析梁柱结构的内力和变形非常重要。
通过应用平法规则，我们可以准确计算结构的受力情况，确保结构的安全性和稳定性。
梁的平法标注基础课件
CONTENTS
• 梁平法标注概述 • 梁平法标注的原理和方法 • 梁平法标注的实践应用 • 梁平法标注的案例分析 • 梁平法标注的总结与展望
01
梁平法标注概述
梁平法标注的定义
梁平法标注是指用平面整体表示方法对梁的施工图进行标注。这种方法遵循国家建筑标准设计图集《 混凝土结构施工图平面整体表示方法制图规则和构造详图》进行标注。
梁平法标注的细节处理
• 标注信息要清晰、 准确，避免误读 和误解；
• 标注格式要符合 规范要求，避免 与标准不符导致 施工困难；
在梁平法标注中， 需要注意以下几点 细节处理
• 标注内容要完整， 避免遗漏标注；
• 对于复杂的梁结 构，需要进行分 解标注，以便更 好地表达设计意 图。
03
梁平法标注的实践应用
梁平法标注主要涉及梁的集中标注和原位标注。集中标注表达梁的通用数值，原位标注表达梁的特殊 数值。
梁平法标注的重要性
提高图纸的可读性和准确性 梁平法标注采用统一的标准和符号，使图纸更加清晰、规 范，便于设计和施工过程中的沟通与协作。
提高施工效率 梁平法标注简化了传统施工图的绘制过程，减少了细节信 息的丢失，为施工队伍提供了更加直观、明确的施工指导。
梁平法标注在工程量清单中的应用
工程量计算
01 梁平法标注为工程量计算提供了准确的依据，使得工
程量的统计和计算更加便捷。
工程预算
02 梁平法标注使得预算人员能够快速地确定梁的尺寸、
材料和施工工艺等参数，提高了预算的准确性。
工程结算
03
在工程结算阶段，梁平法标注有助于核对实际施工与
设计图纸的符合程度，为结算提供了可靠的依据。
T程中的重复劳动，降低了图纸的 绘制成本，同时减少了施工过程中的错误率，降低了因错 误造成的返工和损失。
教你读懂平法标注(梁)
教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
梁柱钢筋平法标注图解
对设计人员要求较高
平法标注虽然简化了标注，但对设计 人员的要求并没有降低，需要设计人 员具备较高的专业素养和技能。
平法标注的发展趋势
1 2 3
不断完善和更新
随着建筑技术的不断发展和进步，平法标注也在 不断完善和更新，以适应新的建筑需求和技术要 求。
结合新技术应用
随着信息化技术的发展，平法标注可以结合BIM 技术等信息化手段进行应用，提高设计的效率和 准确性。
优化一
采用标准化的符号和标注方式，以减少混淆和误 解。
优化二
根据实际工程需求，合理调整钢筋的规格、间距 和数量，以提高结构的承载能力和稳定性。
优化三
加强与设计、施工等各方的沟通与协作，确保平 法标注的准确性和一致性。
感谢您的观看
THANKS
04
平法标注的优点与局限性
平法标注的优点
标准化和规范化
平法标注采用统一的符号和表 达方式，使得结构设计更加规 范化和标准化，减少了歧义和
误解。
提高设计效率
平法标注简化了传统详图法的 繁琐标注，使得结构设计更加 简洁明了，提高了设计效率。
方便施工
平法标注的图示表达方式简单 明了，方便施工人员理解和施 工，提高了施工效率。
实际工程中的柱钢筋平法标注案例
要点一
案例一
要点二
案例二
某高层建筑中，柱钢筋平法标注表示为“柱主筋1号筋，直径 16mm，柱箍筋2号筋，直径8mm，间距150mm”。
某工业厂房中，柱钢筋平法标注表示为“柱主筋1号筋，直径 20mm，柱箍筋2号筋，直径10mm，间距100mm”。
实际工程中平法标注的优化方案
平法标注的应用范围
平法标注广泛应用于各类混凝土 结构的施工图设计，包括房屋、 桥梁、隧道、大坝等建筑和设施。
平法梁原位标注通用课件
保证施工质量
准确的原位标注有助于施 工人员正确理解设计意图 ，从而保证施工质量。
平法梁原位标注的应用范围
建筑设计领域
结构工程领域
在建筑设计中，平法梁原位标注可用于表 达梁的结构特性和设计要求。
在结构工程中，该方法可用于详细描述梁 的尺寸、配筋等信息，以确保结构安全。
桥梁工程领域
教学和科研领域
桥梁作为特殊的建筑结构，平法梁原位标 注在桥梁设计中有着广泛的应用，可确保 桥梁的承载能力和稳定性。
1 2
智能化技术应用
未来平法梁原位标注将更多地借助智能化技术， 如人工智能、大数据等，提高标注效率和准确性 。
跨领域融合
平法梁原位标注有望与建筑学、土木工程等相关 领域更紧密地结合，形成跨领域的综合应用。
3
国际化发展
随着全球化的趋势，平法梁原位标注的应用和推 广将逐渐走向国际化，促进国际间的交流与合作 。
标注不清晰
有时候，虽然标注了必要的信息，但由于字迹潦草、使用 不规范的符号等原因，导致标注难以辨认。这会给后续的 施工和质量检查带来困扰。
标注错误
在标注过程中，可能因理解错误、计算失误等原因，导致 标注信息与实际情况不符。这类错误可能严重影响结构安 全，必须予以高度重视。
纠正措施及预防方法
提高标注人员的专业水平
性和完整性。
04 平法梁原位标注的实践应用与案例分析
实践应用中的注意事项
理解平法梁的基本原理
精确测量和记录数据
注意标注的清晰和规范性
与设计图纸的核对
在应用平法梁原位标注时，首 先需要深入理解平法梁的基本 原理和设计规则，这有助于准 确地进行标注和解析。
平法梁的原位标注依赖于精确 的测量数据，包括梁的截面尺 寸、钢筋配置等，因此要确保 测量工具的精度和测量方法的 准确性。
工程识图之平法标注(梁)
平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。
标注分为集中标注和原位标注。
1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。
标注分集中标注和原位标注。
当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。
（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。
如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平法标注梁的解读
平法标注梁是指按照标准规定，用缆绳、钢丝或细锯材等缆绳材料绑扎在梁表面上，标注梁的尺寸，型号，等级及梁体的方向等要求的表面标志。
一、传统平法标注的布局方法
1、传统的平法标注以梁中心为基准，将梁尺寸以相同的节距排列，从梁的任一边（上下、左右）开始，依次排列，以隔离距离标准为0.5m。
2、在传统的平法标注中，节距需根据地梁与连接的梁尺寸和型号调整，一般直径大于Φ20mm的梁，相应的节距可以增加至1m，直径小于Φ20mm的节距可继续保持0.5m。
3、平法标注梁的排列方式按照梁的尺寸和型号划分，将梁节点按顺序排列，以方便施工现场对梁进行定位及施工安装。
4、传统的平法标注中，梁外侧需标明梁的尺寸和型号，梁内侧则标明梁体方向及梁体上的承重等级，以便施工现场安装时便于按图纸施工。
二、新型平法标注技术
1、新型平法标注技术采用数控系统，操作更加简便，可在很短的时间内完成梁的标注，提高了施工效率。
2、新型平法标注技术采用喷码机，可以用绳索、钢绞线或细锯材绑扎梁表面，标注梁心线、尺寸比例、梁体方向及梁体上的承重等级等要求，使标注工作更加容易快捷。
3、采用新型平法标注技术，可以利用激光扫描识别技术识别梁表面的标注，以确保标注的准确性，运用激光扫描技术进行定位，可实现坐标准确定位，生成标准标签，施工现场便于安装，加快施工进度。
以上就是关于平法标注梁的解读，希望能对大家有所帮助。
