高三物理专题复习-带电粒子在复合场中的运动
高考物理一轮复习讲义带电粒子在复合场中的运动
课题：带电粒子在复合场中的运动知识点总结：一、带电粒子在有界磁场中的运动1．解决带电粒子在有界磁场中运动问题的方法可总结为：（1）画轨迹（草图）；（2）定圆心；（3）几何方法求半径．2．几个有用的结论：（1）粒子进入单边磁场时，进、出磁场具有对称性，如图2（a）、（b）、（c）所示．（2）在圆形磁场区域内，沿径向射入的粒子，必沿径向射出，如图（d）所示．（3）当速率一定时，粒子运动的弧长越长，圆心角越大，运动时间越长．二、带电粒子在有界磁场中运动的临界问题带电粒子刚好穿出或刚好不穿出磁场的条件是带电粒子在磁场中运动的轨迹与边界相切．这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极植，但关键是从轨迹入手找准临界状态．（1）当粒子的入射方向不变而速度大小可变时，由于半径不确定，可从轨迹圆的缩放中发现临界点．（2）当粒子的入射速度大小确定而方向不确定时，轨迹圆大小不变，只是位置绕入射点发生了旋转，可从定圆的动态旋转中发现临界点．三、带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类（1）磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．（2）电场力、磁场力并存（不计重力的微观粒子）①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．（3）电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．四、带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．五、带电粒子在组合场中的运动带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：1．从电场进入磁场（1）粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．（2）粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．2．从磁场进入电场（1）粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动（不计重力）．（2）粒子进入电场时的速度方向与电场方向垂直，做类平抛运动典例强化例1、在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图3所示．一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出．（1）请判断该粒子带何种电荷，并求出其荷质比q m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？例2、真空区域有宽度为L 、磁感应强度为B 的匀强磁场，磁场方向如图4所示，MN 、PQ 是磁场的边界．质量为m 、电荷量为＋q 的粒子沿着与MN 夹角为θ＝30°的方向垂直射入磁场中，粒子刚好没能从PQ 边界射出磁场（不计粒子重力的影响），求粒子射入磁场的速度大小及在磁场中运动的时间．例3、如图所示的直角坐标系xOy 中，x <0，y >0的区域内有沿x 轴正方向的匀强电场，x ≥0的区域内有垂直于xOy 坐标平面向外的匀强磁场，x 轴上P 点坐标为（－L,0），y 轴上M 点的坐标为（0，233L ）．有一个带正电的粒子从P 点以初速度v 沿y 轴正方向射入匀强电场区域，经过M 点进入匀强磁场区域，然后经x 轴上的C 点（图中未画出）运动到坐标原点O ．不计重力．求：（1）粒子在M 点的速度v ′；（2）C 点与O 点的距离x ；（3）匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值．例4、如图5所示，在NOQ 范围内有垂直于纸面向里的匀强磁场Ⅰ，在MOQ 范围内有垂直于纸面向外的匀强磁场Ⅱ，M 、O 、N 在一条直线上，∠MOQ ＝60°，这两个区域磁场的磁感应强度大小均为B 。
高考复习(物理)专项练习：带电粒子在复合场中的运动【含答案及解析】
专题分层突破练9带电粒子在复合场中的运动A组1.(2021湖南邵阳高三一模)如图所示,有一混合正离子束从静止通过同一加速电场后,进入相互正交的匀强电场和匀强磁场区域Ⅰ。
如果这束正离子束在区域Ⅰ中不偏转,不计离子的重力,则说明这些正离子在区域Ⅰ中运动时一定相同的物理量是()A.动能B.质量C.电荷D.比荷2.(多选)(2021辽宁高三一模)劳伦斯和利文斯设计的回旋加速器如图所示,真空中的两个D形金属盒间留有平行的狭缝,粒子通过狭缝的时间可忽略。
匀强磁场与盒面垂直,加速器接在交流电源上,A处粒子源产生的质子可在盒间被正常加速。
下列说法正确的是()A.虽然逐渐被加速,质子每运动半周的时间不变B.只增大交流电压,质子在盒中运行总时间变短C.只增大磁感应强度,仍可能使质子被正常加速D.只增大交流电压,质子可获得更大的出口速度3.(2021四川成都高三二模)如图所示,在第一、第四象限的y≤0.8 m区域内存在沿y轴正方向的匀强电场,电场强度大小E=4×103 N/C;在第一象限的0.8 m<y≤1.0 m区域内存在垂直于坐标平面向外的匀强磁场。
一个质量m=1×10-10 kg、电荷量q=1×10-6 C的带正电粒子,以v0=6×103 m/s的速率从坐标原点O沿x轴正方向进入电场。
不计粒子的重力。
(1)求粒子第一次离开电场时的速度。
(2)为使粒子能再次进入电场,求磁感应强度B的最小值。
4.(2021河南高三二模)如图所示,在平面直角坐标系xOy内有一直角三角形,其顶点坐标分别为d),(d,0),三角形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B,x轴下方有沿(0,0),(0,√33着y轴负方向的匀强电场,电场强度大小为E。
一质量为m、电荷量为-q的粒子从y轴上的某点M 由静止释放,粒子第一次进入磁场后恰好不能从直角三角形的斜边射出,不计粒子重力。
(1)求M点到O点的距离。

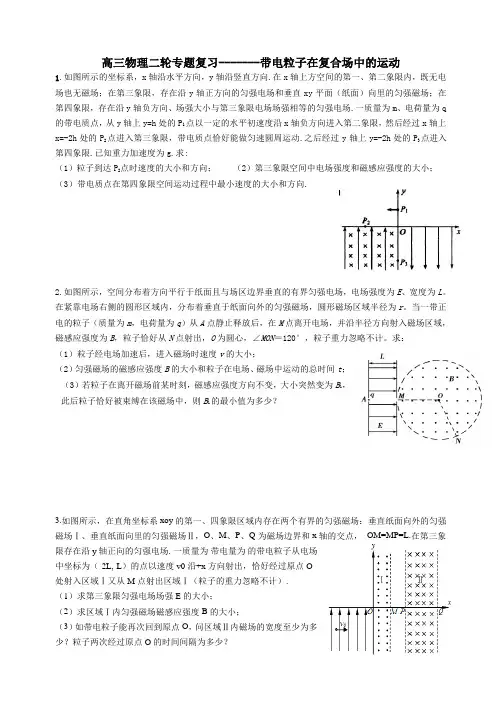

高三物理二轮专题复习-------带电粒子在复合场中的运动
高三物理二轮专题复习-------带电粒子在复合场中的运动1.如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向.在x轴上方空间的第一、第二象限内，既无电场也无磁场；在第三象限，存在沿y轴正方向的匀强电场和垂直xy平面（纸面）向里的匀强磁场；在第四象限，存在沿y轴负方向、场强大小与第三象限电场场强相等的匀强电场.一质量为m、电荷量为q 的带电质点，从y轴上y=h处的P1点以一定的水平初速度沿x轴负方向进入第二象限，然后经过x轴上x=-2h处的P2点进入第三象限，带电质点恰好能做匀速圆周运动.之后经过y轴上y=-2h处的P3点进入第四象限.已知重力加速度为g.求:（1）粒子到达P2点时速度的大小和方向；（2）第三象限空间中电场强度和磁感应强度的大小；（3）带电质点在第四象限空间运动过程中最小速度的大小和方向.2.如图所示，空间分布着方向平行于纸面且与场区边界垂直的有界匀强电场，电场强度为E、宽度为L。
在紧靠电场右侧的圆形区域内，分布着垂直于纸面向外的匀强磁场，圆形磁场区域半径为r。
当一带正电的粒子（质量为m，电荷量为q）从A点静止释放后，在M点离开电场，并沿半径方向射入磁场区域，磁感应强度为B，粒子恰好从N点射出，O为圆心，∠MON＝120°，粒子重力忽略不计。
求：（1）粒子经电场加速后，进入磁场时速度v的大小；（2）匀强磁场的磁感应强度B的大小和粒子在电场、磁场中运动的总时间t；（3）若粒子在离开磁场前某时刻，磁感应强度方向不变，大小突然变为B1，此后粒子恰好被束缚在该磁场中，则B1的最小值为多少？3.如图所示，在直角坐标系xoy的第一、四象限区域内存在两个有界的匀强磁场：垂直纸面向外的匀强磁场Ⅰ、垂直纸面向里的匀强磁场Ⅱ，O、M、P、Q为磁场边界和x轴的交点，OM=MP=L.在第三象限存在沿y轴正向的匀强电场. 一质量为带电量为的带电粒子从电场中坐标为（-2L,-L）的点以速度v0沿+x方向射出，恰好经过原点O处射入区域Ⅰ又从M点射出区域Ⅰ（粒子的重力忽略不计）.（1）求第三象限匀强电场场强E的大小；（2）求区域Ⅰ内匀强磁场磁感应强度B的大小；（3）如带电粒子能再次回到原点O，问区域Ⅱ内磁场的宽度至少为多少？粒子两次经过原点O的时间间隔为多少？4.质量为m、电量为q的带电离子从P（0，h）点沿x轴正方向射入第一象限的匀强磁场中，磁感应强度为B，并沿着y轴负方向垂直进入匀强电场（电场方向沿x轴负方向），然后离子经过y轴上的M（0，－2h）点，进入宽度为h的无场区域，如图所示，再进入另一范围足够大的匀强磁场，最后回到P点。
高考物理二轮复习专题归纳—带电粒子在复合场中的运动
高考物理二轮复习专题归纳—带电粒子在复合场中的运动考点一带电粒子在组合场中的运动1．带电粒子的“电偏转”和“磁偏转”的比较垂直进入磁场(磁偏转)垂直进入电场(电偏转)情景图受力F B ＝qv 0B ，F B 大小不变，方向变化，方向总指向圆心，F B 为变力F E ＝qE ，F E 大小、方向均不变，F E 为恒力运动规律匀速圆周运动r ＝mv 0Bq ，T ＝2πm Bq类平抛运动v x ＝v 0，v y ＝Eqmt x ＝v 0t ，y ＝Eq 2mt 22．常见运动及处理方法3．“5步”突破带电粒子在组合场中的运动问题例1如图所示，在平面直角坐标系xOy 的第Ⅰ、Ⅳ象限内有一半径为R 的半圆弧，半圆弧的圆心在坐标原点O 处，半圆弧内有方向沿y 轴正方向的匀强电场，半圆弧外足够大的范围内有磁感应强度大小为B 、方向垂直于坐标平面向外的匀强磁场．现从O 点由静止释放一个质量为m 、电荷量为q 的带正电粒子，粒子经电场加速后进入磁场，并从半圆弧与x 轴的交点P 返回电场，不计粒子受到的重力．(1)求匀强电场的电场强度大小E ；(2)求粒子从O 点运动到P 点的时间t ；(3)证明粒子经过P 点后从y 轴离开电场，并求粒子经过P 点后离开电场时的速度大小v .答案(1)qB 2R 2m(2)4＋3πm2qB(3)5qBR 2m解析(1)设粒子进入磁场时的速度大小为v 0，根据动能定理有qER ＝12mv 02粒子在磁场中做匀速圆周运动的轨迹如图甲所示，根据几何关系可知，粒子的做圆周运动的半径为R粒子在磁场运动的过程中，有qv 0B ＝mv 02R 联立解得E ＝qB 2R2m (2)由(1)可得v 0＝qBR m设粒子第一次在电场中运动的时间为t 1，有R ＝12v 0t 1，解得t 1＝2mqB 粒子在磁场中做圆周运动的周期T ＝2πR v 0＝2πmqB粒子在磁场中运动的时间t 2＝34T解得t 2＝3πm 2qB又t ＝t 1＋t 2，解得t ＝4＋3πm 2qB(3)粒子经过P 点后在电场中做类平抛运动，假设粒子经过P 点后从y 轴离开电场，如图乙所示，设粒子从P 点运动到y 轴的时间为t 3，有R ＝v 0t 3，解得t 3＝mqB粒子在电场中运动的加速度大小a ＝qE m该过程中，粒子沿y 轴方向的位移大小y ＝12at 32解得y ＝14R由于y <R ，因此假设成立，粒子经过P 点后从y 轴离开电场；粒子从y 轴离开电场时沿y 轴方向的速度大小v y ＝at 3，解得v y ＝qBR2m则合速度v ＝v 02＋v y 2解得v ＝5qBR2m.考点二带电粒子在叠加场中的运动1．三种典型情况(1)若只有两个场，所受合力为零，则表现为匀速直线运动或静止状态．例如电场与磁场叠加满足qE ＝qvB 时，重力场与磁场叠加满足mg ＝qvB 时，重力场与电场叠加满足mg ＝qE 时．(2)若三场共存，所受合力为零时，粒子做匀速直线运动，其中洛伦兹力F ＝qvB 的方向与速度v 垂直．(3)若三场共存，粒子做匀速圆周运动时，则有mg ＝qE ，粒子在洛伦兹力作用下做匀速圆周运动，即qvB ＝m v 2r.2．当带电粒子做复杂的曲线运动或有约束的变速直线运动时，一般用动能定理或能量守恒定律求解．3．分析例2(多选)(2022·广东卷·8)如图所示，磁控管内局部区域分布有水平向右的匀强电场和垂直纸面向里的匀强磁场．电子从M点由静止释放，沿图中所示轨迹依次经过N、P两点．已知M、P在同一等势面上，下列说法正确的有()A．电子从N到P，电场力做正功B．N点的电势高于P点的电势C．电子从M到N，洛伦兹力不做功D．电子在M点所受的合力大于在P点所受的合力答案BC解析由题可知电子所受电场力水平向左，电子从N到P的过程中电场力做负功，故A错误；根据沿着电场线方向电势逐渐降低可知，N点的电势高于P点的电势，故B正确；由于洛伦兹力一直都和速度方向垂直，故电子从M到N，洛伦兹力都不做功，故C正确；由于M点和P点在同一等势面上，故从M点到P点电场力做功为0，而洛伦兹力不做功，M点速度为0，根据动能定理可知电子在P点速度也为0，则电子在M点和P点都只受电场力作用，在匀强电场中电子在这两点所受电场力相等，即所受合力相等，故D 错误．例3(2022·广东高州市二模)如图所示，在区域Ⅰ有与水平方向成45°角的匀强电场，电场方向斜向左下方．在区域Ⅱ有竖直向下的匀强电场和垂直纸面向里的匀强磁场，电场强度大小为E 2＝mgq，磁感应强度大小为B .质量为m 、电荷量为－q 的粒子从区域Ⅰ的左边界P 点由静止释放，粒子沿虚线水平向右运动，进入区域Ⅱ，区域Ⅱ的宽度为d .粒子从区域Ⅱ右边界的Q 点离开，速度方向偏转了60°.重力加速度大小为g .求：(1)区域Ⅰ的电场强度大小E 1；(2)粒子进入区域Ⅱ时的速度大小；(3)粒子从P 点运动到Q 点的时间．答案(1)2mg q (2)23qBd3m(3)23qBd 3mg ＋πm3qB解析(1)粒子在区域Ⅰ受重力和静电力，做匀加速直线运动，θ＝45°，如图所示故有sin θ＝mgqE 1解得E 1＝mg q sin θ＝2mgq(2)设粒子进入区域Ⅱ的速度为v ，粒子受竖直向下的重力和竖直向上的静电力，且qE 2＝mg则所受的洛伦兹力提供向心力，有qvB ＝mv 2r 速度方向偏转了60°，则对应圆心角为60°，有sin 60°＝d r ，联立解得v ＝23qBd3m(3)设粒子在区域Ⅰ沿虚线水平加速的加速度大小为a ，有a ＝gtan θ＝g ，由速度公式有v ＝at 1可得加速时间为t 1＝23qBd3mg粒子在区域Ⅱ做匀速圆周运动的周期为T ＝2πr v ＝2πm qB则做匀速圆周运动的时间为t 2＝60°360°T ＝πm3qB则粒子从P 点运动到Q 点的时间为t ＝t 1＋t 2＝23qBd 3mg ＋πm3qB.(2022·山西省一模)如图所示，以两竖直虚线M 、N 为边界，中间区域Ⅰ内存在方向竖直向下的匀强电场，电场强度大小为E ，两边界M 、N 间距为d .N 边界右侧区域Ⅱ中存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场．M 边界左侧区域Ⅲ内，存在垂直于纸面向外的匀强磁场．边界线M 上的O 点处有一离子源，水平向右发射同种正离子．已知初速度为v 0的离子第一次回到边界M 时恰好到达O 点，电场及两磁场区域足够大，不考虑离子的重力和离子间的相互作用．(1)求离子的比荷；(2)初速度为v02的离子第二次回到边界M 时也能恰好到达O 点，求区域Ⅲ内磁场的磁感应强度大小．答案(1)v 0dv 0EB (2)B7解析(1)由题可知，离子在区域Ⅰ和Ⅱ中的运动轨迹如图所示，离子在区域Ⅰ由O运动到A 过程中，水平方向以速度v 0做匀速直线运动，有d ＝v 0t竖直方向做匀加速直线运动，有y 1＝12at 2又qE ＝ma 联立可得y 1＝qEd 22mv 02设离子运动到A 点时的速度方向与边界N 的夹角为θ，则离子运动到A 点速度为v ＝v 0sin θ离子在区域Ⅱ中做匀速圆周运动有qvB ＝mv 2r 解得r ＝mv 0qB sin θ由几何关系可知AC ＝2r sin θ＝2mv 0qB从C 点运动到O 点过程，竖直方向有y 2＝at ·t ＋12at 2＝32at 2又AC ＝y 1＋y 2联立可得q m ＝v 0dv 0EB(2)当初速度为v02时，离子运动轨迹如图所示．从O 点射出到进入区域Ⅱ中，竖直方向有y 1′＝12at ′2水平方向有d ＝v02t ′可得y 1′＝4y 1设离子运动到A ′点时的速度方向与边界N 的夹角为θ′，则运动到A 点速度为v ′＝v 02sin θ′，在区域Ⅱ中有qv ′B ＝mv ′2r ′，则r ′＝mv 02qB sin θ′从进入区域Ⅱ到射出区域Ⅱ，弦长A ′C ′＝2r ′sin θ′＝mv 0qB再次进入区域Ⅰ中，竖直分位移为y 2′＝at ′·t ′＋12at ′2＝32at ′2＝4y 2所以y 1′＋y 2′＝4(y 1＋y 2)＝4AC 在区域Ⅲ中的弦长OF ＝2r ″sin θ″又qv ″B ′＝m v ″2r ″，v ″＝v 02sin θ″所以OF ＝mv 0qB ′由几何关系可知OF ＝y 1′＋y 2′－A ′C ′＝7mv 0qB联立解得B ′＝B7.专题强化练1．(2022·山东省名校联盟高三期末)如图所示，在xOy 坐标系的第一象限内存在沿y 轴负方向的匀强电场，在第四象限内存在垂直坐标平面向里的匀强磁场．一质量为m 、电荷量为q 的带正电粒子(粒子所受重力不计)从坐标原点O 射入磁场，其入射方向与x 轴的夹角θ＝30°，第一次进入电场后，粒子到达坐标为(23L ＋L ，L )的P 点处时的速度大小为v 、方向沿x 轴正方向．求：(1)粒子从O 点射入磁场时的速度大小v 0；(2)电场的电场强度大小E 以及磁场的磁感应强度大小B ；(3)粒子从O 点运动到P 点的时间t .答案(1)233v (2)mv 26qL 23mv3qL (3)3L π＋126v解析(1)由题意知，粒子的运动轨迹如图所示，由于洛伦兹力不做功，粒子经过Q 点时的速度大小也为v 0，根据对称性，粒子经过Q 点时的速度方向与x 轴正方向的夹角也为θ，粒子进入第一象限后，沿x 轴方向做匀速直线运动，沿y 轴方向做匀减速直线运动，根据几何关系有vv 0＝cos θ解得v 0＝233v (2)对粒子从Q 点运动到P 点的过程，根据动能定理有－qEL ＝12mv 2－12mv 02解得E ＝mv 26qL设粒子从Q 点运动到P 点的时间为t 1，有0＋v 0sin θ2·t 1＝L 解得t 1＝23L v粒子从Q 点运动到P 点的过程中沿x 轴方向的位移大小为x QP ＝vt 1解得x QP ＝23L则OQ ＝23L ＋L －x QP ＝L设粒子在磁场中做圆周运动的半径为R ，根据几何关系有OQ ＝2R sin θ解得R ＝L根据洛伦兹力提供向心力有qv 0B ＝mv 02R 解得B ＝23mv 3qL(3)粒子在磁场中做圆周运动的周期T ＝2πR v 0根据几何关系，在粒子从O 点运动到Q 点的过程中，运动轨迹对应的圆心角为90°－θ，故粒子在该过程中运动的时间t 2＝90°－θ360°·T 解得t 2＝3πL 6v又t ＝t 1＋t 2解得t ＝3L π＋126v.2．(2022·河北唐山市高三期末)如图，顶角为30°的“V”字形区域内存在垂直于纸面向外的匀强磁场．OM 上方存在电场强度大小为E 的匀强电场，方向竖直向上．在OM 上距离O 点3L 处有一点A ，在电场中距离A 为d 的位置由静止释放一个质量为m 、电荷量为q 的带负电的粒子，经电场加速后该粒子以一定速度从A 点射入磁场后，第一次恰好不从ON 边界射出．不计粒子的重力．求：(1)粒子运动到A 点时的速率v 0；(2)匀强磁场磁感应强度大小B ；(3)粒子从释放到第2次离开磁场的总时间．答案(1)2qEd m(2)1L2Edmq(3)32md qE ＋7πL6m2qEd解析(1)带电粒子由静止开始到达A 点时，由动能定理可得qEd ＝12mv 02解得v 0＝2qEd m(2)根据题意作出粒子在磁场中完整的运动轨迹图如图所示粒子在磁场中的运动轨迹的圆心为O 1，轨迹与ON 边界相切于D 点，设轨迹半径为r ，由几何关系可得sin 30°＝r 3L －r解得r ＝L设匀强磁场磁感应强度大小为B ，由洛伦兹力提供向心力可得Bqv 0＝mv 02r 联立解得B ＝mv 0qr ＝1L2Edm q(3)带电粒子从静止加速到A 点所用时间为t1＝2dv0＝2md qE带电粒子在磁场中运动的周期T＝2πrv0＝πL 2m qEd带电粒子第一次在磁场中运动时间为t2＝T 2带电粒子再次进入电场再返回磁场所用时间t3＝2t1再次返回磁场由几何关系可知，以O点为圆心继续做圆周运动至ON边界离开，则再次做圆周运动的时间为t4＝30°360°T＝T12所以总时间为t＝t1＋t2＋t3＋t4＝32mdqE＋7πL6m2qEd.3．(2022·河北张家口市一模)如图所示，平面直角坐标系xOy的第一象限存在垂直于xOy平面向里的匀强磁场，第二象限存在沿x轴正方向的匀强电场，电场强度大小为E.一质量为m、电荷量为q的带正电粒子在x轴上的A(－d,0)点沿y轴正方向射入电场区域，粒子第一次经过y轴时的速度方向与y轴正方向的夹角为60°，之后每相邻两次经过y轴时的位置间距相等．不计粒子重力．求：(1)粒子的初速度的大小v0；(2)匀强磁场磁感应强度的大小B；(3)粒子从A点运动到第n次经过y轴的时间．答案(1)2Eqd3m(2)3Em2qd(3)见解析解析(1)粒子进入电场后做类平抛运动，沿x轴方向的加速度大小a＝Eq m从A点第一次运动到y轴的过程，x轴方向有v x2＝2ad第一次经过y轴时有tan60°＝v x v0联立解得v0＝2Eqd 3m(2)粒子第一次经过y轴时的速度大小v＝v xsin60°粒子在磁场中运动，由洛伦兹力提供向心力有qvB＝m v2r由几何关系可知，粒子每次进入磁场到离开磁场的过程中沿y轴方向运动的距离L＝2r sin60°之后粒子每次从y轴进入电场到离开电场，运动的时间t0＝2v x at0时间内，粒子沿y轴方向运动的距离为y＝v0t0由题意可知y＝L联立解得B＝3Em 2qd(3)设粒子从A点第一次运动到y轴的时间为t1，则有12at12＝d解得t1＝2dm Eq粒子第一次经过y轴到第二次经过y轴，在磁场中做匀速圆周运动，由几何关系可知粒子在磁场中运动的时间为t2＝T3粒子在磁场中做匀速圆周运动的周期T＝2πmqB解得t2＝2π96dmEq粒子第二次经过y轴到第三次经过y轴，在电场中运动的时间t3＝2v xa＝22dmEq＝2t1即粒子从A点运动到第三次经过y轴时的时间为t3＋t2＋t1＝3t1＋t2所以粒子从A点运动到第n次经过y轴时的时间t＝nt1＋n－12t2＝3n－1π9＋n2dmEq(n＝1,3,5,7，…)t′＝(n－1)t1＋n2t2＝(3nπ9＋n－1)2dmEq(n＝2,4,6,8，…)4．(2022·安徽省江南十校一模)如图所示，竖直平面内建立直角坐标系xOy，y轴正向竖直向上，x轴正向水平向右，x轴在水平平面M内，在x轴上方存在方向竖直向下、电场强度大小为E1的匀强电场．两平行水平面M和N之间的距离为d，其间的区域存在方向竖直向上、电场强度大小为E2的匀强电场(E2＝12E1)和方向水平向外、磁感应强度大小为B的匀强磁场．带电荷量分别为q和－q(q>0)的小球1和2先后从y轴上距O点为h的P点以相同的初速率v0沿x轴正向水平射出，小球1从x轴上距O点为2h的A点进入MN间，恰好未从平面N离开．小球2从x轴上C点进入两平面间，最后从平面N上某点离开．设两小球质量分别为m 1和m 2，且qE 1＝2m 1g ，题中h 、d 和重力加速度g 已知，其他量均未知．(1)求两小球的初速率v 0；(2)求电场强度E 2和磁感应强度B 的大小之比；(3)若C 点坐标为(4h ,0)，求m 1和m 2之比以及球2离开平面N 时速度大小．答案(1)6gh(2)23－6d gh6h(3)1830gh ＋9gd2解析(1)小球1在x 轴上方做类平抛运动，有x 1＝2h ＝v 0t 1y 1＝h ＝12a 1t 12qE 1＋m 1g ＝m 1a 1且qE 1＝2m 1g 联立解得v 0＝6gh (2)因为E 2＝12E 1则m 1g ＝qE 2所以小球1在MN 间做匀速圆周运动．由题意可知，小球1恰好未从下边界平面N 离开，其轨迹应与平面N 相切，如图所示，设小球1刚进入MN时速度偏转角为θ1，由几何关系可知R cosθ1＋R＝d由tanθ1＝2y1x1＝1，知θ1＝45°又qv A B＝m1v A2 Rv A＝v0cosθ1联立解得E2B＝23－6d gh6h(3)小球2在x轴上方做类平抛运动，有x2＝4h＝v0t2y2＝h＝12a2t22m2g－qE1＝m2a2结合(1)问中4个式子可得m1m2＝18小球2从P点到离开平面N全过程由动能定理得m2g(h＋d)－qE1h＋qE2d＝12m2v2－12m2v02解得v＝30gh＋9gd2.。
专题拓展课二 带电粒子在复合场中的运动
专题拓展课二带电粒子在复合场中的运动[学习目标要求] 1.知道复合场的概念。
2.能够运用运动组合的理念分析带电粒子在组合场中的运动。
3.能分析带电粒子在叠加场中的受力情况和运动情况，能够正确选择物理规律解答问题。
拓展点1带电粒子在组合场中的运动1．组合场：电场与磁场各位于一定的区域内，并不重叠，一般为两场相邻或在同一区域电场、磁场交替出现。
2．四种常见的运动模型(1)带电粒子先在电场中做匀加速直线运动，然后垂直进入磁场做圆周运动，如图所示。
(2)带电粒子先在电场中做类平抛运动，然后垂直进入磁场做圆周运动，如图所示。
(3)带电粒子先在磁场中做圆周运动，然后垂直进入电场做类平抛运动，如图所示。
(4)带电粒子先在磁场Ⅰ中做圆周运动，然后垂直进入磁场Ⅱ做圆周运动，如图所示。
3．三种常用的解题方法(1)带电粒子在电场中做加速运动，根据动能定理求速度。
(2)带电粒子在电场中做类平抛运动，需要用运动的合成和分解处理。
(3)带电粒子在磁场中的圆周运动，可以根据磁场边界条件，画出粒子轨迹，用几何知识确定半径，然后用洛伦兹力提供向心力和圆周运动知识求解。
4．要正确进行受力分析，确定带电粒子的运动状态。
(1)仅在电场中运动①若初速度v0与电场线平行，粒子做匀变速直线运动；②若初速度v0与电场线垂直，粒子做类平抛运动。
(2)仅在磁场中运动①若初速度v0与磁感线平行，粒子做匀速直线运动；②若初速度v0与磁感线垂直，粒子做匀速圆周运动。
5．分析带电粒子的运动过程，画出运动轨迹是解题的关键。
特别提醒从一个场射出的末速度是进入另一个场的初速度，因此两场界面处的速度(大小和方向)是联系两运动的桥梁，求解速度是重中之重。
【例1】(2021·广东深圳市高二期末)某些肿瘤可以用“质子疗法”进行治疗，在这种疗法中，质子先被加速到具有较高的能量，然后被引向轰击肿瘤，杀死细胞，如图甲。
图乙为某“质子疗法”仪器部分结构的简化图，Ⅰ是质子发生器，质子的质量m＝1.6×10－27 kg，电量e＝1.6×10－19 C，质子从A点进入Ⅱ；Ⅱ是加速装置，内有匀强电场，加速长度d1＝4.0 cm；Ⅲ装置由平行金属板构成，板间有正交的匀强电场和匀强磁场，板间距d2＝2.0 cm，上下极板电势差U2＝1000 V；Ⅳ是偏转装置，以O为圆心、半径R＝0.1 m的圆形区域内有垂直纸面向外的匀强磁场，质子从M进入、从N射出，A、M、O三点共线，通过磁场的强弱可以控制质子射出时的方向。
带电粒子在复合场中的运动-高中物理专题(含解析)
带电粒子在复合场中的运动目标：1. 掌握带电粒子在电场、磁场中运动的特点2. 理解复合场、组合场对带电粒子受力的分析。
重难点：重点： 带电粒子在电场、磁场中运动的特点；带电粒子在复合场中受力分析 难点： 带电粒子在复合场中运动受力与运动结合。
知识：知识点1 带电粒子在复合场中的运动 1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存． (2)组合场：电场与磁场各位于一定的区域内，并不重叠，或相邻或在同一区域电场、磁场交替出现． 2．带电粒子在复合场中的运动形式(1)静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．(2)匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)较复杂的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线． 易错判断(1)带电粒子在复合场中不可能处于静止状态．(×) (2)带电粒子在复合场中可能做匀速圆周运动．(√) (3)带电粒子在复合场中一定能做匀变速直线运动．(×) 知识点2 带电粒子在复合场中的运动实例 1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，qU ＝12mv 2.粒子在磁场中做匀速圆周运动，有qvB ＝m v 2r .由以上两式可得r ＝1B2mUq ， m ＝qr 2B 22U ， q m ＝2UB 2r 2.2．回旋加速器(1)构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子经电场加速，经磁场回旋，由qvB ＝mv 2r ，得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关．3．速度选择器(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器(如图所示)．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E/B. 4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，图中的B 是发电机正极． (3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝qU/L ＝qvB 得两极板间能达到的最大电势差U ＝BLv . 易错判断(1)电荷在速度选择器中做匀速直线运动的速度与电荷的电性有关．(×) (2)不同比荷的粒子在质谱仪磁场中做匀速圆周运动的半径不同．(√)(3)粒子在回旋加速器中做圆周运动的半径、周期都随粒子速度的增大而增大．(×)题型分类：题型一 带电粒子在组合场中的运动题型分析：1．带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零 做初速度为零的匀加速直线运动 保持静止 初速度垂直场线 做匀变速曲线运动(类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点 受恒力作用，做匀变速运动洛伦兹力不做功，动能不变2.“电偏转”和“磁偏转”的比较垂直进入匀强磁场(磁偏转)垂直进入匀强电场(电偏转)情景图受力F B ＝qv 0B ，大小不变，方向总指向圆心，方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力 运动规律匀速圆周运动r ＝mv 0Bq ，T ＝2πmBq类平抛运动v x ＝v 0，v y ＝Eqm t x ＝v 0t ，y ＝Eq2m t 2运动时间 t ＝θ2πT ＝θmBqt ＝Lv 0，具有等时性动能不变变化3.常见模型(1)从电场进入磁场(2)从磁场进入电场考向1 先电场后磁场【例1】．(2018·哈尔滨模拟)如图所示，将某正粒子放射源置于原点O ，其向各个方向射出的粒子速度大小均为v 0，质量均为m 、电荷量均为q ；在0≤y ≤d 的一、二象限范围内分布着一个匀强电场，方向与y 轴正向相同，在d <y ≤2d 的一、二象限范围内分布着一个匀强磁场，方向垂直于xOy 平面向里．粒子第一次离开电场上边缘y ＝d 时，能够到达的位置x 轴坐标范围为－1.5d ≤x ≤1.5d, 而且最终恰好没有粒子从y ＝2d 的边界离开磁场．已知sin 37°＝0.6，cos 37°＝0.8，不计粒子重力以及粒子间的相互作用，求： (1)电场强度E ； (2)磁感应强度B ；(3)粒子在磁场中运动的最长时间．(只考虑粒子第一次在磁场中的运动时间) [解析](1)沿x 轴正方向发射的粒子有：由类平抛运动基本规律得1.5d ＝v 0t, d ＝12at 2a ＝qE m ，联立可得：E ＝8mv 209qd .(2)沿x 轴正方向发射的粒子射入磁场时有：d ＝v y 2t,联立可得：v y ＝43v 0，电场中：加速直线运动⇓磁场中：匀速圆周运动 电场中：类平抛运动⇓磁场中：匀速圆周运动磁场中：匀速圆周运动 ⇓v 与E 同向或反向 电场中：匀变速直线运动磁场中：匀速圆周运动⇓v 与E 垂直 电场中：类平抛运动v ＝v 2x＋v 2y＝53v 0 方向与水平成53°，斜向右上方，据题意知该粒子轨迹恰与上边缘相切，则其余粒子均达不到y ＝2d 边界，由几何关系可知：d ＝R ＋35R根据牛顿第二定律得：Bqv ＝m v 2R 联立可得：B ＝8mv 03qd .(3)粒子运动的最长时间对应最大的圆心角，经过(1.5d ，d)恰与上边界相切的粒子轨迹对应的圆心角最大，由几何关系可知圆心角为：θ＝254°粒子运动周期为：T ＝2πR v ＝3πd4v 0则时间为：t ＝θ360°T ＝127πd240v 0.考向2 先磁场后电场 【例2】．(2018·潍坊模拟)在如图所示的坐标系中，第一和第二象限(包括y 轴的正半轴)内存在磁感应强度大小为B 、方向垂直xOy 平面向里的匀强磁场；第三和第四象限内存在平行于y 轴正方向、大小未知的匀强电场．p 点为y 轴正半轴上的一点，坐标为(0，l )；n 点为y 轴负半轴上的一点，坐标未知．现有一带正电的粒子由p 点沿y 轴正方向以一定的速度射入匀强磁场，该粒子经磁场偏转后以与x 轴正半轴成45°角的方向进入匀强电场，在电场中运动一段时间后，该粒子恰好垂直于y 轴经过n 点．粒子的重力忽略不计．求： (1)粒子在p 点的速度大小；(2)第三和第四象限内的电场强度的大小；(3)带电粒子从由p 点进入磁场到第三次通过x 轴的总时间.[解析] 粒子在复合场中的运动轨迹如图所示(1)由几何关系可知rsin 45°＝l 解得r ＝2l 又因为qv 0B ＝m v 20r ，可解得v 0＝2Bql m .(2)粒子进入电场在第三象限内的运动可视为平抛运动的逆过程，设粒子射入电场坐标为(－x 1,0)，从粒子射入电场到粒子经过n 点的时间为t 2，由几何关系知x 1＝(2＋1)l ，在n 点有v 2＝22v 1＝22v 0由类平抛运动规律有(2＋1)l ＝22v 0t 2;22v 0＝at 2＝Eqm t 2 联立以上方程解得t 2＝2＋1m qB ，E ＝2－1qlB 2m. (3)粒子在磁场中的运动周期为T ＝2πmqB粒子第一次在磁场中运动的时间为t 1＝58T ＝5πm4qB 粒子在电场中运动的时间为2t 2＝22＋1mqB粒子第二次在磁场中运动的时间为t 3＝34T ＝3πm2qB故粒子从开始到第三次通过x 轴所用时间为t ＝t 1＋2t 2＋t 3＝(11π4＋22＋2)mqB .[反思总结] 规律运用及思路①带电粒子经过电场区域时利用动能定理或类平抛的知识分析； ②带电粒子经过磁场区域时利用圆周运动规律结合几何关系来处理； ③注意带电粒子从一种场进入另一种场时的衔接速度．【巩固】如图所示，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E ，在第Ⅰ、Ⅳ象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以垂直于x 轴的初速度v 0从x 轴上的P 点进入匀强电场中，并且恰好与y 轴的正方向成45°角进入磁场，又恰好垂直于x 轴进入第Ⅳ象限的磁场．已知OP 之间的距离为d ，则带电粒子在磁场中第二次经过x 轴时，在电场和磁场中运动的总时间为( ) A.7πd 2v 0B.dv 0(2＋5π) C.d v 0⎝ ⎛⎭⎪⎫2＋3π2D.d v 0⎝ ⎛⎭⎪⎫2＋7π2D [带电粒子的运动轨迹如图所示．由题意知，带电粒子到达y 轴时的速度v ＝2v 0，这一过程的时间t 1＝d v 02＝2dv 0.又由题意知，带电粒子在磁场中的偏转轨道半径r ＝22d.故知带电粒子在第Ⅰ象限中的运动时间为：t 2＝38×2πr v ＝32πd 2v ＝3πd2v 0带电粒子在第Ⅳ象限中运动的时间为：t 3＝12×2πr v ＝22πd v ＝2πd v 0故t 总＝d v 0⎝ ⎛⎭⎪⎫2＋7π2.故D 正确．] 题型二 带电粒子在叠加场中的运动考向1 电场、磁场叠加【例3】(多选)(2018·临川模拟)向下的匀强电场和水平方向的匀强磁场正交的区域里， 一带电粒子从a 点由静止开始沿曲线abc 运动到c 点时速度变为零， b 点是运动中能够到达的最高点， 如图所示，若不计重力，下列说法中正确的是( ) A ．粒子肯定带负电， 磁场方向垂直于纸面向里 B ．a 、c 点处于同一水平线上 C ．粒子通过b 点时速率最大D. 粒子达到c 点后将沿原路径返回到a 点ABC [粒子开始受到电场力作用而向上运动，受到向右的洛伦兹力作用，则知电场力方向向上，故粒子带负电；根据左手定则判断磁场方向垂直于纸面向里，故A 正确．将粒子在c 点的状态与a 点进行比较，c 点的速率为零，动能为零，根据能量守恒可知，粒子在c 与a 两点的电势能相等，电势相等，则a 、c 两点应在同一条水平线上；由于在a 、c 两点粒子的状态(速度为零，电势能相等)相同，粒子将在c 点右侧重现前面的曲线运动，因此，粒子是不可能沿原曲线返回a 点的，故B 正确，D 错误．根据动能定理得，粒子从a 运动到b 点的过程电场力做功最大，则b 点速度最大，故C 正确．考向2 电场、磁场、重力场的叠加【例4】(2017·全国Ⅰ卷)如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里．三个带正电的微粒a 、b 、c 电荷量相等，质量分别为m a 、m b 、m c .已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动．下列选项正确的是( ) A ．m a >m b >m c B ．m b >m a >m c C ．m c >m a >m b D ．m c >m b >m aB [设三个微粒的电荷量均为q ，a 在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与电场力平衡，即 m a g ＝qE ①b 在纸面内向右做匀速直线运动，三力平衡，则m b g ＝qE ＋qvB ②c 在纸面内向左做匀速直线运动，三力平衡，则m c g ＋qvB ＝qE ③ 比较①②③式得：m b >m a >m c ，选项B 正确．]考向3 复合场中的动量、能量综合问题【例5】(2018·南昌模拟)如图所示，带负电的金属小球A 质量为m A ＝0.2 kg ，电量为q ＝0.1 C ，小球B 是绝缘体不带电，质量为m B ＝2 kg ，静止在水平放置的绝缘桌子边缘，桌面离地面的高h ＝0.05 m ，桌子置于电、磁场同时存在的空间中，匀强磁场的磁感应强度B ＝2.5 T ，方向沿水平方向且垂直纸面向里，匀强电场电场强度E ＝10 N/C ，方向沿水平方向向左且与磁场方向垂直，小球A 与桌面间的动摩擦因数为μ＝0.4，A 以某一速度沿桌面做匀速直线运动，并与B 球发生正碰，设碰撞时间极短，B 碰后落地的水平位移为0.03 m ，g 取10 m/s 2，求： (1)碰前A 球的速度？ (2)碰后A 球的速度？(3)若碰后电场方向反向(桌面足够长)，小球A 在碰撞结束后，到刚离开桌面运动的整个过程中，合力对A 球所做的功.[答案](1)2 m/s (2)1 m/s ，方向与原速度方向相反 (3)6.3 J 【例5-2】 (1)上题中，A 与B 的碰撞是弹性碰撞吗？为什么？(2)在第(3)问中，根据现有知识和条件，能否求出电场力对A 球做的功？提示：A 、B 碰前，只有A 有动能E kA ＝12m A v 2A1＝12×0.2×22 J ＝0.4 JA 、B 碰后，E kA ′＝12m A v 2A2＝12×0.2×12 J ＝0.1 JE kB ＝12m B v 2B ＝12×2×0.32＝0.09 J 因E kA ＞E kA ′＋E kB故A 、B 间的碰撞不是弹性碰撞．提示：不能．因无法求出A 球的位移．【巩固1】(多选)(2017·济南模拟)如图所示，在正交坐标系O xyz 中，分布着电场和磁场(图中未画出)．在Oyz 平面的左方空间内存在沿y 轴负方向、磁感应强度大小为B 的匀强磁场；在Oyz 平面右方、Oxz 平面上方的空间内分布着沿z 轴负方向、磁感应强度大小也为B 的匀强磁场；在Oyz 平面右方、Oxz 平面下方分布着沿y 轴正方向的匀强电场，电场强度大小为aqB 24m .在t ＝0时刻，一个质量为m 、电荷量为＋q 的微粒从P 点静止释放，已知P 点的坐标为(5a ，－2a,0)，不计微粒的重力．则( )A ．微粒第一次到达x 轴的速度大小为aqb mB ．微粒第一次到达x 轴的时刻为4mqBC ．微粒第一次到达y 轴的位置为y ＝2aD ．微粒第一次到达y 轴的时刻为⎝ ⎛⎭⎪⎫40＋5π2mqBBD [微粒从P 点由静止释放至第一次到达y 轴的运动轨迹如图所示．释放后，微粒在电场中做匀加速直线运动，由E ＝aqB 24m ，根据动能定理有Eq ·2a ＝12mv 2，解得微粒第一次到达x 轴的速度v ＝aqB m ，又Eq m t 1＝v ，解得微粒第一次到达x 轴的时刻t 1＝4mqB ，故选项A 错误，B 正确；微粒进入磁场后开始做匀速圆周运动，假设运动的轨道半径为R ，则有qvB ＝m v 2R ，可得：R ＝a ，所以微粒到达y 轴的位置为y ＝a ，选项C 错误；微粒在磁场中运动的周期T ＝2πR v ＝2πm qB ，则运动到达y 轴的时刻：t 2＝5t 1＋54T ，代入得：t 2＝⎝ ⎛⎭⎪⎫40＋5π2m qB ，选项D 正确．]【巩固2】 (多选)(2018·兰州模拟)如图所示，空间中存在一水平方向的匀强电场和一水平方向的匀强磁场，磁感应强度大小为B ，电场强度大小为E ＝3mgq ，且电场方向和磁场方向相互垂直，在正交的电磁场空间中有一足够长的固定粗糙绝缘杆，与电场正方向成60°夹角且处于竖直平面内，一质量为m ，带电量为q (q >0)的小球套在绝缘杆上，若小球沿杆向下的初速度为v 0时，小球恰好做匀速直线运动，已知重力加速度大小为g ，小球电荷量保持不变，则以下说法正确的是( )A ．小球的初速度v 0＝mg2qBB ．若小球沿杆向下的初速度v ＝mgqB ，小球将沿杆做加速度不断增大的减速运动，最后停止C ．若小球沿杆向下的初速度v ＝3mgqB ，小球将沿杆做加速度不断减小的减速运动，最后停止D. 若小球沿杆向下的初速度v ＝4mgqB ，则从开始运动到稳定过程中，小球克服摩擦力做功为6m 3g 2q 2B 2BD题型三 带电粒子在复合场中运动的常见实例考向1 回旋加速器的工作原理【例6】(多选)(2018·成都模拟)粒子回旋加速器的工作原理如图所示，置于真空中的D 形金属盒的半径为R ，两金属盒间的狭缝很小，磁感应强度为B 的匀强磁场与金属盒盒面垂直，高频率交流电的频率为f ，加速器的电压为U ，若中心粒子源处产生的质子质量为m ，电荷量为＋e ，在加速器中被加速．不考虑相对论效应，则下列说法正确是( )A ．质子被加速后的最大速度不能超过2πRfB ．加速的质子获得的最大动能随加速器的电压U 增大而增大C ．质子第二次和第一次经过D 形盒间狭缝后轨道半径之比为2∶1 D ．不改变磁感应强度B 和交流电的频率f ，该加速器也可加速其它粒子AC [质子出回旋加速器时速度最大，此时的半径为R ，最大速度为：v ＝2πRT ＝2πRf ，故A 正确； 根据qvB ＝m v 2R 得，v ＝qBR m ，则粒子的最大动能E km ＝12mv 2＝q 2B 2R 22m ，与加速器的电压无关，故B 错误；粒子在加速电场中做匀加速运动，在磁场中做匀速圆周运动，根据qU ＝12mv 2，得v ＝2qU m ，质子第二次和第一次经过D 形盒狭缝的速度比为2∶1，根据r ＝mvqB ，则半径比为2∶1，故C 正确；带电粒子在磁场中运动的周期与加速电场的周期相等，根据T ＝2πmqB 知，换用其它粒子，粒子的比荷变化，周期变化，回旋加速器需改变交流电的频率才能加速其它粒子，故D 错误．故选AC.]考向2 速度选择器的工作原理【例7】在如图所示的平行板器件中，电场强度E 和磁感应强度B 相互垂直．一带电粒子(重力不计)从左端以速度v 沿虚线射入后做直线运动，则该粒子( ) A ．一定带正电B ．速度v ＝EBC ．若速度v ＞EB ，粒子一定不能从板间射出D ．若此粒子从右端沿虚线方向进入，仍做直线运动B考向3 质谱仪的工作原理【例7】质谱仪是测量带电粒子的质量和分析同位素的重要工具．如图所示为质谱仪的原理示意图，现利用质谱仪对氢元素进行测量．让氢元素三种同位素的离子流从容器A 下方的小孔S 无初速度飘入电势差为U 的加速电场．加速后垂直进入磁感应强度为B 的匀强磁场中．氢的三种同位素最后打在照相底片D 上，形成a 、b 、c 三条“质谱线”．则下列判断正确的是( ) A ．进入磁场时速度从大到小排列的顺序是氕、氘、氚 B ．进入磁场时动能从大到小排列的顺序是氕、氘、氚 C ．在磁场中运动时间由大到小排列的顺序是氕、氘、氚 D ．a 、b 、c 三条“质谱线”依次排列的顺序是氕、氘、氚A [离子通过加速电场的过程，有qU ＝12mv 2，因为氕、氘、氚三种离子的电量相同、质量依次增大，故进入磁场时动能相同，速度依次减小，故A 项正确，B 项错误；由T ＝2πmqB 可知，氕、氘、氚三种离子在磁场中运动的周期依次增大，又三种离子在磁场中运动的时间均为半个周期，故在磁场中运动时间由大到小排列依次为氚、氘、氕，C 项错误；由qvB ＝m v 2R 及qU ＝12mv 2，可得R ＝1B 2mUq ，故氕、氘、氚三种离子在磁场中的轨道半径依次增大，所以a 、b 、c 三条“质谱线”依次对应氚、氘、氕，D 项错误．]【巩固3】(多选)如图所示，含有11H 、21H 、42He 的带电粒子束从小孔O 1处射入速度选择器，沿直线O 1O 2运动的粒子在小孔O 2处射出后垂直进入偏转磁场，最终打在P 1、P 2两点．则( ) A ．打在P 1点的粒子是42HeB ．打在P 2点的粒子是21H 和42He C ．O 2P 2的长度是O 2P 1长度的2倍D ．粒子在偏转磁场中运动的时间都相等BC [通过同一速度选择器的粒子具有相同的速度，故11H 、21H 、42He 的速度相等，由牛顿第二定律得qvB 2＝m v 2R ，解得R ＝mv qB 2，由此可知，设质子的质量为m ，质子带电量为q ，11H 的半径R 1＝mvqB 2，21H的半径R 2＝2mv qB 2，42He 的半径R 3＝2mvqB 2，故打在P 1点的粒子是11H ，打在P 2点的粒子是21H 和42He ，选项A 错误，B 正确；O 2P 1＝2R 1＝2mv qB 2，O 2P 2＝2R 2＝4mvqB 2，故O 2P 2＝2O 2P 1，选项C 正确；粒子在磁场中运动的时间t ＝T 2＝πmqB ，11H 运动的时间与21H 和42He 运动的时间不同，选项D 错误．故选B 、C.]基础练习：考查点：速度选择器1．如图所示，一束质量、速度和电荷不全相等的离子，经过由正交的匀强电场和匀强磁场组成的速度选择器后，进入另一个匀强磁场中并分裂为A 、B 两束，下列说法中正确的是( ) A ．组成A 束和B 束的离子都带负电 B ．组成A 束和B 束的离子质量一定不同 C ．A 束离子的比荷大于B 束离子的比荷D ．速度选择器中的磁场方向垂直于纸面向外[答案] C考查点：磁流体发电机2．(多选)磁流体发电机是利用洛伦兹力的磁偏转作用发电的．A 、B 是两块处在磁场中互相平行的金属板，一束在高温下形成的等离子束(气体在高温下发生电离，产生大量的带等量异种电荷的粒子)射入磁场．下列说法正确的是( ) A ．B 板是电源的正极 B ．A 板是电源的正极C ．电流从上往下流过电流表D ．电流从下往上流过电流表[答案] AD考查点：电磁流量计3．如图所示，电磁流量计的主要部分是柱状非磁性管．该管横截面是边长为d 的正方形，管内有导电液体水平向左流动．在垂直于液体流动方向上加一个水平指向纸里的匀强磁场，磁感应强度为B .现测得液体上下表面a 、b 两点间的电势差为U .则管内导电液体的流量Q (流量是指流过该管的液体体积与所用时间的比值)为( )A.UdB B.Ud 2B C.U BdD.d BU[答案] A考查点：质谱仪4． A 、B 是两种同位素的原子核，它们具有相同的电荷、不同的质量．为测定它们的质量比，使它们从质谱仪的同一加速电场由静止开始加速，然后沿着与磁场垂直的方向进入同一匀强磁场，打到照相底片上．如果从底片上获知A 、B 在磁场中运动轨迹的直径之比是d 1∶d 2，则A 、B 的质量之比为( )A ．d 21∶d 22B ．d 1∶d 2C ．d 22∶d 21D ．d 2∶d 1 [答案] A分类巩固：带电粒子在组合场中的运动1．如图所示，某种带电粒子由静止开始经电压为U 1的电场加速后，射入水平放置、电势差为U 2的两导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M 、N 两点间的距离d 随着U 1和U 2的变化情况为(不计重力，不考虑边缘效应)( )A ．d 随U 1变化，d 与U 2无关B ．d 与U 1无关，d 随U 2变化C ．d 随U 1变化，d 随U 2变化D ．d 与U 1无关，d 与U 2无关A [带电粒子在电场中做类平抛运动，可将射出电场的粒子速度v 分解成初速度方向与加速度方向，设出射速度与水平夹角为θ，则有：v 0v ＝cos θ 而在磁场中做匀速圆周运动，设运动轨迹对应的半径为R ，由几何关系得，半径与直线MN 夹角正好等于θ，则有：d2R ＝cos θ，所以d ＝2Rv 0v ，又因为半径公式R ＝mv Bq ，则有d ＝2mv 0Bq ＝2B 2mU 1q .故d 随U 1变化，d 与U 2无关，故A 正确，B 、C 、D 错误．]2．(多选)(2017·烟台模拟)如图所示，在x 轴上方有沿y 轴负方向的匀强电场，电场强度为E ，在x 轴下方的等腰直角三角形CDM 区域内有垂直于xOy 平面向外的匀强磁场，磁感应强度为B ，其中C 、D 在x 轴上，它们到原点O 的距离均为a .现将质量为m 、电荷量为＋q 的粒子从y 轴上的P 点由静止释放，设P 点到O 点的距离为h ，不计重力作用与空气阻力的影响．下列说法正确的是( )A ．若粒子垂直于CM 射出磁场，则h ＝B 2a 2q2mEB ．若粒子垂直于CM 射出磁场，则h ＝B 2a 2q8mEC ．若粒子平行于x 轴射出磁场，则h ＝B 2a 2q2mED ．若粒子平行于x 轴射出磁场，则h ＝B 2a 2q8mEAD [粒子在电场中加速，有qEh ＝12mv 20.在磁场中做圆周运动，若粒子垂直于CM 射出磁场，则轨迹所对的圆心角θ＝45°，半径R ＝a ，由洛伦兹力提供向心力，有qv 0B ＝mv 20R ，得R ＝mv 0qB ，联立以上各式得h ＝B 2a 2q2mE ，A 正确；若粒子平行于x 轴射出磁场，则轨迹所对的圆心有θ＝90°，半径R ＝a 2，同理可得h ＝B 2a 2q8mE ，D 正确．]3．(2018·银川模拟)如图所示，AB 、CD 间的区域有竖直向上的匀强电场，在CD 的右侧有一与CD 相切于M 点的圆形有界匀强磁场，磁场方向垂直于纸面．一带正电粒子自O 点以水平初速度v 0正对P 点进入该电场后，从M 点飞离CD 边界，再经磁场偏转后又从N 点垂直于CD 边界回到电场区域，并恰能返回O 点．已知OP 间距离为d ，粒子质量为m ，电荷量为q ，电场强度大小E ＝3mv 20qd ，不计粒子重力．试求： (1)M 、N 两点间的距离；(2)磁感应强度的大小和圆形匀强磁场的半径；(3)粒子自O 点出发到回到O 点所用的时间．[解析](1)据题意，作出带电粒子的运动轨迹，如图所示：粒子从O 到M 的时间：t 1＝d v 0；粒子在电场中加速度：a ＝qE m ＝3v 2d故PM 间的距离为：PM ＝12at 21＝32d粒子在M 点时竖直方向的速度：v y ＝at 1＝3v 0粒子在M 点时的速度：v ＝v 20＋v 2y ＝2v 0速度偏转角正切：tan θ＝v yv 0＝ 3 ,故θ＝60°粒子从N 到O 点时间：t 2＝d 2v 0，粒子从N 到O 点过程的竖直方向位移：y ＝12at 22故P 、N 两点间的距离为：PN ＝y ＝38d.所以MN ＝PN ＋PM ＝538 d.(2)由几何关系得：Rcos 60°＋R ＝MN ＝538d,可得半径：R ＝5312d由qvB ＝m v 2R 解得：B ＝83mv 05qd ；由几何关系确定区域半径为：R ′＝2Rcos 30°，即R ′＝54d.(3)O 到M 的时间：t 1＝d v 0;N 到O 的时间：t 2＝d2v 0在磁场中运动的时间：t 3＝4π3R 2v 0＝53πd18v 0无场区运动的时间：t 4＝Rcos 30°2v 0＝5d 16v 0;t ＝t 1＋t 2＋t 3＋t 4＝29d 16v 0＋53πd18v 0. 带电物体在叠加场中的运动4．如图所示，界面MN 与水平地面之间有足够大且正交的匀强磁场B 和匀强电场E ，磁感线和电场线都处在水平方向且互相垂直．在MN 上方有一个带正电的小球由静止开始下落，经电场和磁场到达水平地面．若不计空气阻力，小球在通过电场和磁场的过程中，下列说法中正确的是( )A ．小球做匀变速曲线运动B ．小球的电势能保持不变C ．洛伦兹力对小球做正功D ．小球的动能增量等于其电势能和重力势能减少量的总和D [带电小球在刚进入复合场时受力如图所示，则带电小球进入复合场后做曲线运动，因为速度会发生变化，洛伦兹力就会跟着变化，所以不可能是匀变速曲线运动，选项A 错误；根据电势能公式E p ＝q φ，知只有带电小球竖直向下做直线运动时，电势能保持不变，选项B 错误；根据洛伦兹力的方向确定方法知，洛伦兹力方向始终和速度方向垂直，所以洛伦兹力不做功，选项C 错误；从能量守恒角度知道选项D 正确．]5. (2017·桂林模拟)如图所示，空间存在互相垂直的匀强电场和匀强磁场，图中虚线为匀强电场的等势线，一不计重力的带电粒子在M 点以某一初速度垂直等势线进入正交电磁场中，运动轨迹如图所示(粒子在N 点的速度比在M 点的速度大)．则下列说法正确的是( )A ．粒子一定带正电B ．粒子的运动轨迹一定是抛物线C ．电场线方向一定垂直等势面向左D ．粒子从M 点运动到N 点的过程中电势能增大C [根据粒子在电、磁场中的运动轨迹和左手定则可知，粒子一定带负电，选项A 错误；由于洛伦兹力方向始终与速度方向垂直，故粒子受到的合力是变力，而物体只有在恒力作用下做曲线运动时，轨迹才是抛物线，选项B 错误；由于空间只存在电场和磁场，粒子的速度增大，说明在此过程中电场力对带电粒子做正功，则电场线方向一定垂直等势面向左，选项C 正确；电场力做正功，电势能减小，选项D 错误．]6．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场，电场和磁场相互垂直．在电磁场区域中，有一个光滑绝缘圆环，环上套有一个带正电的小球．O 点为圆环的圆心，a 、b 、c 为圆环上的三个点，a 点为最高点，c 点为最低点， bd 沿水平方向．已知小球所受电场力与重力大小相等．现将小球从环的顶端a 点由静止释放，下列判断正确的是( )A ．当小球运动到c 点时，洛伦兹力最大B ．小球恰好运动一周后回到a 点C ．小球从a 点运动到b 点，重力势能减小，电势能减小D ．小球从b 点运动到c 点，电势能增大，动能增大C [电场力与重力大小相等，则二者的合力指向左下方45°，由于合力是恒力，故类似于新的重力，所以ad 弧的中点相当于平时竖直平面圆环的“最高点”．关于圆心对称的位置(即bc 弧的中点)就是“最低点”，速度最大，此时洛伦兹力最大；由于a 、d 两点关于新的最高点对称，若从a 点静止释放，最高运动到d 点，故A 、B 错误．从a 到b ，重力和电场力都做正功，重力势能和电势能都减少，故C 正确．小球从b 点运动到c 点，电场力做负功，电势能增大，但由于bc 弧的中点速度最大，所以动能先增大后减小，故D 错误．所以C 正确，A 、B 、D 错误．]7．(多选)(2018·哈尔滨模拟)如图所示，空间同时存在竖直向上的匀强磁场和匀强电场，磁感应强度为B ，电场强度为E .一质量为m ，电量为q 的带正电小球恰好处于静止状态，现在将磁场方向顺时针旋转30°，同时给小球一个垂直磁场方向斜向下的速度v ，则关于小球的运动，下列说法正确的是( )A ．小球做匀速圆周运动B ．小球运动过程中机械能守恒C ．小球运动到最低点时电势能增加了mgv 2BqD ．小球第一次运动到最低点历时πm2qB。
高中物理复习 带电粒子在复合场中的运动
角度
带电粒子在叠加场中的运动
例 2 (2023·安徽高三联考)如图 3 所示，第一象限内存在水平向右的匀强电场，电 场强度大小为 E＝mqvL20，第二象限内存在垂直纸面向外的匀强磁场，第三象限内
存在垂直纸面向外的匀强磁场及竖直向上的匀强电场，电场强度大小为 2E。
现有一质量为 m、电荷量为－q(q>0)的带负电粒子从 x 轴上的 A 点以初速度 v0
1234
目录
1、链接高考真题
2.(多选)(2023·海南卷，13)如图7所示，质量为m，带电荷量为＋q的带电粒子，
从坐标原点O以初速度v0沿x轴方向射入第一象限内的电、磁场区域，在0<y<y0、 0<x<x0(x0、y0为已知量)区域内有竖直向上的匀强电场，在x>x0区域内有垂直纸面 向里、大小为B的匀强磁场，控制电场强度E(E值有多种可能)，可让粒子从NP射
粒子射出磁场时与射入磁场时运动方向间的夹角 θ 与粒子在磁场中运动轨迹
所对应的圆心角相等，由几何关系可得
tan
θ2＝Rr ＝
3 3
故 θ＝60°。
题 干
目录
(3)根据几何关系，磁场圆绕O′点顺时针旋转，当O点转到M点，粒子在磁场中 的运动轨迹相应的弦为磁场圆的直径时，粒子在磁场中的运动时间最长。作 出粒子在磁场中的运动轨迹及相应的弦，标出改变后的磁场圆的圆心M，如图 乙所示。
垂直于 x 轴射入电场，经 y 轴上的 P 点(图中未画出)进入第二象限。已知第二、
三象限内磁场的磁感应强度大小均为 B＝mqvL0，A 点坐标为L2，0，不计粒子重
力。求：
(1)P点的坐标；
(2)粒子第一次进入第三象限的横坐标； (3)粒子第一次在第三象限运动过程中与x轴的最远距离。
高考物理专题复习课件带电粒子在复合场中的运动
解析：分析小球受力，由牛顿第二定律得：
竖直方向：mg - Ff = ma 水平方向：N = qE + qvB且Ff = mN
解得a = mg - m(qE + qvB) m
显然当v = 0时am
= mg - mqE m
=g-
mqE m
当a = 0时vm
= mg mqB
E B
点评：带电粒子在复合场中的运动，一般 具有较复杂的运动图景，可以综合考查重力场、 电场、磁场的知识，同时考查考生在复杂的情 景中灵活运用解题基本方法，洞察问题的内在 联系，更能反映考生的综合素质．
图8-4-9
一个质量为0.4kg的带电小球沿斜面下
滑，至B点时速vB度=107为0 m/s，
接着沿
直线BC(此处无轨道)运动到达C处进入
半圆轨道，进入时无动能损失，且刚好
到达D点，从D点飞出时磁场消失，不
计空气阻力，g=10m/s2，cos37°=0.8，
求：
(1)正电荷
(2)依题意可知小球在BC间做匀速直线运 动.
2E0 v
( ) ( ) 2 T = d + p v
2v g
3
Tmin
= t1min
+ t2
= (2p +1)v 2g
点评：考查的主要是带电粒子在复合场中的 运动，还涉及电场的周期性变化等，是一道综合 性问题．能很好地考查学生对基础知识的掌握情 况，想得满分不容易，有一定的区分度．带电粒 子在复合场中运动是高考的热点和重点，近几年 始终围绕带电粒子在复合场中运动和实际应用问 题考查，如质谱仪和回旋加速器等，尤其复合场 中的问题更是每年必考，占分较大．
图8-4-7
由已知条件可知甲、乙所受重力
带电粒子在复合场中的运动(整理).
专题：带电粒子在复合场中的运动一、复合场及其特点这里所说的复合场是指电场、磁场、重力场并存，或其中某两种场并存的场．带电粒子在这些复合场中运动时，必须同时考虑电场力、洛仑兹力和重力的作用或其中某两种力的作用，因此对粒子的运动形式的分析就显得极为重要．二、带电粒子在复合场电运动的基本分析1．当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2．当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．3．当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．4．当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．三、电场力和洛仑兹力的比较1．在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛仑兹力的作用．2.电场力的大小F=Eq,与电荷的运动的速度无关；而洛仑兹力的大小f=Bqvsina,与电荷运动的速度大小和方向均有关．3．电场力的方向与电场的方向或相同、或相反；而洛仑兹力的方向始终既和磁场垂直，又和速度方向垂直．4．电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛仑兹力只能改变电荷运动的速度方向，不能改变速度大小5．电场力可以对电荷做功，能改变电荷的动能；洛仑兹力不能对电荷做功，不能改变电荷的动能．6．匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛仑兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．（1）对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2）在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3）对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器2．磁流体发电机3．电磁流量计．4．质谱仪5．回旋加速器1.如图所示，在X轴上方有匀强电场，场强为E;在X轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M,离。
带电粒子在复合场中的运动专题复习
专题八带电粒子在复合场中的运动考纲解读 1.能分析计算带电粒子在复合场中的运动.2.能够解决速度选择器、磁流体发电机、质谱仪等磁场的实际应用问题1．[带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场(图中未画出)，带电小球沿如图1所示的直线斜向下由A点沿直线向B点运动，此空间同时存在由A指向B的匀强磁场，则下列说法正确的是() A．小球一定带正电B．小球可能做匀速直线运动C．带电小球一定做匀加速直线运动D．运动过程中，小球的机械能增大2．[带电粒子在复合场中的匀速圆周运动]如图2所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是()A．小球一定带正电B．小球一定带负电C．小球的绕行方向为顺时针D．改变小球的速度大小，小球将不做圆周运动考点梳理一、复合场1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．2．二、带电粒子在复合场中的运动形式1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．3．[质谱仪原理的理解]如图3所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是()A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小4．[回旋加速器原理的理解]劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图4所示．置于高真空中的D 形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B的匀强磁场与盒面垂直，高频交流电频率为f，加速电压为U.若A处粒子源产生的质子质量为m、电荷量为＋q，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是()A．质子被加速后的最大速度不可能超过2πRfB．质子离开回旋加速器时的最大动能与加速电压U成正比C．质子第2次和第1次经过两D形盒间狭缝后轨道半径之比为2∶1D．不改变磁感应强度B和交流电频率f，该回旋加速器的最大动能不变规律总结带电粒子在复合场中运动的应用实例1． 质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU ＝12m v 2.粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式q v B ＝m v 2r.由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2UB 2r 2.2． 回旋加速器(1)构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中． (2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由q v B ＝m v 2r ，得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒半径r 决定，与加速电压无关．特别提醒 这两个实例都应用了带电粒子在电场中加速、在磁场中偏转(匀速圆周运动)的原理．3． 速度选择器(如图所示)(1) 平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2) 带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝q v B ，即v ＝E B.4． 磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2) 根据左手定则，如图8中的B 是发电机正极．(3) 磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q UL ＝q v B 得两极板间能达到的最大电势差U ＝BL v .5． 电磁流量计工作原理：如图9所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下横向偏转，a 、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：q v B ＝qE ＝q U d ，所以v ＝UBd，因此液体流量Q ＝S v ＝πd 24·U Bd ＝πdU4B .考点一 带电粒子在叠加场中的运动1． 带电粒子在叠加场中无约束情况下的运动情况分类(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题． (3)电场力、磁场力、重力并存 ①若三力平衡，一定做匀速直线运动． ②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2． 带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．例1 如图所示，带电平行金属板相距为2R ，在两板间有垂直纸面向里、磁感应强度为B 的圆形匀强磁场区域 ，与两板及左侧边缘线相切．一个带正电的粒子(不计重力)沿两板间中心线O 1O 2从左侧边缘O 1点以某一速度射入，恰沿直线通过圆形磁场区域，并从极板边缘飞出，在极板间运动时间为t 0.若撤去磁场，质子仍从O 1点以相同速度射入，则经t 02时间打到极板上．(1)求两极板间电压U ； (2)若两极板不带电，保持磁场不变，该粒子仍沿中心线O 1O 2从O 1点射入，欲使粒子从两板左侧间飞出，射入的速度应满足什么条件？技巧点拨带电粒子(带电体)在叠加场中运动的分析方法：1．弄清叠加场的组成．2．进行受力分析．3．确定带电粒子的运动状态，注意运动情况和受力情况的结合．4．画出粒子运动轨迹，灵活选择不同的运动规律．(1)当带电粒子在叠加场中做匀速直线运动时，根据受力平衡列方程求解．(2)当带电粒子在叠加场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含条件．5．记住三点：(1)受力分析是基础；(2)运动过程分析是关键；(3)根据不同的运动过程及物理模型，选择合适的定理列方程求解．突破训练1如图所示，空间存在着垂直纸面向外的水平匀强磁场，磁感应强度为B，在y轴两侧分别有方向相反的匀强电场，电场强度均为E，在两个电场的交界处左侧，有一带正电的液滴a在电场力和重力作用下静止，现从场中某点由静止释放一个带负电的液滴b，当它的运动方向变为水平方向时恰与a相撞，撞后两液滴合为一体，速度减小到原来的一半，并沿x轴正方向做匀速直线运动，已知液滴b与a的质量相等，b所带电荷量是a所带电荷量的2倍，且相撞前a、b间的静电力忽略不计．(1)求两液滴相撞后共同运动的速度大小；(2)求液滴b开始下落时距液滴a的高度h. 考点二带电粒子在组合场中的运动1．近几年各省市的高考题在这里的命题情景大都是组合场模型，或是一个电场与一个磁场相邻，或是两个或多个磁场相邻．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键．例2(2012·山东理综·23)如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L的平行金属极板MN和PQ，两极板中心各有一小孔S1、S2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U0，周期为T0.在t＝0时刻将一个质量为m、电荷量为－q(q>0)的粒子由S1静止释放，粒子在电场力的作用下向右运动，在t＝T02时刻通过S2垂直于边界进入右侧磁场区．(不计粒子重力，不考虑极板外的电场)，求：(1)粒子到达S2时的速度大小v和极板间距d.(2)为使粒子不与极板相撞，求磁感应强度的大小应满足的条件．(3)若已保证了粒子未与极板相撞，为使粒子在t＝3T0时刻再次到达S2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小．突破训练2 如图所示装置中，区域Ⅰ和Ⅲ中分别有竖直向上和水平向右的匀强电场，电场强度分别为E 和E2；区域Ⅱ内有垂直向外的水平匀强磁场，磁感应强度为B .一质量为m、带电荷量为q 的带负电粒子(不计重力)从左边界O 点正上方的M 点以速度v 0水平射入电场，经水平分界线OP 上的A 点与OP 成60°角射入区域Ⅱ的磁场，并垂直竖直边界 CD 进入Ⅲ区域的匀强电场中．求： (1)粒子在区域Ⅱ匀强磁场中运动的轨迹半径； (2)O 、M 间的距离；(3)粒子从M 点出发到第二次通过CD 边界所经历的时间．方法点拨解决带电粒子在组合场中运动问题的思路方法42．带电粒子在交变电场和交变磁场中的运动模型问题的分析解析 (1)粒子在磁场中运动时q v B ＝m v 2R(2分) T ＝2πRv (1分)解得T ＝2πm qB ＝4×10－3 s(1分)(2) 粒子的运动轨迹如图所示，t ＝20×10－3 s 时粒子在坐标系内做了两个圆周运动和三段类平抛运动，水平位移x ＝3v 0T ＝9.6×10－2 m(1分) 竖直位移y ＝12a (3T )2(1分) Eq ＝ma (1分)解得y ＝3.6×10－2 m故t ＝20×10－3 s 时粒子的位置坐标为： (9.6×10－2 m ，－3.6×10－2 m)(1分)(3) t ＝24×10－3 s 时粒子的速度大小、方向与t ＝20×10－3 s 时相同，设与水平方向夹角为α (1分)则v ＝v 20＋v 2y (1分) v y ＝3aT (1分)tan α＝v yv 0(1分)解得v ＝10 m/s(1分)与x 轴正向夹角α为37°(或arctan 34)斜向右下方(1分)答案 (1)4×10－3 s (2)(9.6×10－2 m ，－3.6×10－2 m) (3)10 m/s 方向与x 轴正向夹角α为37°(或arctan 34突破训练3 如图甲所示，与纸面垂直的竖直面MN 的左侧空间中存在竖直向上的场强大小为E ＝2.5×102 N /C的匀强电场(上、下及左侧无界)．一个质量为m ＝0.5 kg 、电荷量为q ＝2.0×10－2 C 的可视为质点的带正电小球，在t ＝0时刻以大小为v 0的水平初速度向右通过电场中的一点P ，当t ＝t 1时刻在电场所在空间中加上一如图乙所示随时间周期性变化的磁场，使得小球能竖直向下通过D 点，D 为电场中小球初速度方向上的一点，PD 间距为L ，D 到竖直面MN 的距离DQ 为L /π.设磁感应强度垂直纸面向里为正．(g ＝10 m/s 2)(1) 如果磁感应强度B 0为已知量，使得小球能竖直向下通过D 点，求磁场每一次作用时间t 0的最小值(用题中所给物理量的符号表示)；(2) 如果磁感应强度B 0为已知量，试推出满足条件的时刻t 1的表达式(用题中所给物理量的符号表示)； (3) 若小球能始终在电磁场所在空间做周期性运动，则当小球运动的周期最大时，求出磁感应强度B 0及运动的最大周期T 的大小(用题中所给物理量的符号表示)．高考题组1． (2012·课标全国·25)如图16，一半径为R 的圆表示一柱形区域的横截面(纸面)．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m 、电荷量为q 的粒子沿图中直线从圆上的a 点射入柱形区域，从圆上的b 点离开该区域，离开时速度方向与直线垂直．圆心O 到直线的距离为35R .现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线从a 点射入柱形区域，也从b 点离开该区域．若磁感应强度大小为B ，不计重力，求电场强度的大小．2． (2012·浙江理综·24)如图所示，两块水平放置、相距为d 的长金属板接在电压可调的电源上．两板之间的右侧区域存在方向垂直纸面向里的匀强磁场．将喷墨打印机的喷口靠近上板下表面，从喷口连续不断喷出质量均为m 、水平速度均为v 0、带相等电荷量的墨滴．调节电源电压至U ，墨滴在电场区域恰能沿水平向右做匀速直线运动；进入电场、磁场共存区域后，最终垂直打在下板的M 点． (1) 判断墨滴所带电荷的种类，并求其电荷量； (2) 求磁感应强度B 的值；(3) 现保持喷口方向不变，使其竖直下移到两板中间的位置．为了使墨滴仍能到达下板M 点，应将磁感应强度调至B ′，则B ′的大小为多少？3． (2012·重庆理综·24)有人设计了一种带电颗粒的速率分选装置，其原理如图所示，两带电金属板间有匀强电场，方向竖直向上，其中PQNM 矩形区域内还有方向垂直纸面向外的匀强磁场．一束比荷(电荷量与质量之比)均为1k的带正电颗粒，以不同的速率沿着磁场区域的水平中心线O ′O 进入两金属板之间，其中速率为v 0的颗粒刚好从Q 点处离开磁场，然后做匀速直线运动到达收集板，重力加速度为g ，PQ ＝3d ，NQ ＝2d ，收集板与NQ 的距离为l ，不计颗粒间的相互作用．求：(1) 电场强度E 的大小； (2) 磁感应强度B 的大小；(3) 速率为λv 0(λ>1)的颗粒打在收集板上的位置到O 点的距离．模拟题组4. 如图所示，坐标平面第Ⅰ象限内存在大小为E ＝4×105 N/C 、方向水平向左的匀强电场，在第Ⅱ象限内存在方向垂直纸面向里的匀强磁场．质荷比为m q ＝4×10－10 N /C 的带正电粒子从x 轴上的A 点以初速度v 0＝2×107 m/s垂直x 轴射入电场，OA ＝0.2 m ，不计重力．求：(1) 粒子经过y 轴时的位置到原点O 的距离；(2) 若要求粒子不能进入第三象限，求磁感应强度B 的取值范围 (不考虑粒子第二次进入电场后的运动情况．)5． 如图甲所示，在以O 为坐标原点的xOy 平面内，存在着范围足够大的电场和磁场，一个带正电小球在t ＝0时刻以v 0＝3gt 0的初速度从O 点沿＋x 方向(水平向右)射入该空间，在t 0时刻该空间同时加上如图乙所示的电场和磁场，其中电场方向竖直向上，场强大小E 0＝mg q ，磁场垂直于xOy 平面向外，磁感应强度大小B 0＝πmqt 0，已知小球的质量为m ，带电荷量为q ，时间单位为t 0，当地重力加速度为g ，空气阻力不计．试求： (1) t 0末小球速度的大小；(2) 小球做圆周运动的周期T 和12t 0末小球速度的大小；(3) 在给定的xOy 坐标系中，大体画出小球在0到24t 0内运动轨迹的示意图； (4) 30t 0内小球距x 轴的最大距离．专题突破练 带电粒子在复合场中的运动►题组1 对带电粒子在叠加场中运动的考查1. 如图所示，在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长固定绝缘杆MN ，小球P 套在杆上，已知P 的质量为m ，电荷量为＋q ，电场强度为E ，磁感应强度为B ，P 与杆间的动摩擦因数为μ，重力加速度为g .小球由静止开始下滑直到稳定的过程中 ( )A ．小球的加速度一直减小B ．小球的机械能和电势能的总和保持不变C ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE －mg2μqBD ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE ＋mg2μqB2． 如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U 加速后，水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中(E 和B 已知)，小球在此空间的竖直面内做匀速圆周运动，则 ( ) A ．小球可能带正电B ．小球做匀速圆周运动的半径为r ＝1B 2UE gC ．小球做匀速圆周运动的周期为T ＝2πEBgD ．若电压U 增大，则小球做匀速圆周运动的周期增加3． 如图所示，空间的某个复合场区域内存在着方向相互垂直的匀强电场和匀强磁场．质子由静止开始经一加速电场加速后，垂直于复合场的界面进入并沿直线穿过场区，质子从复合场区穿出时的动能为E k .那么氘核同样由静止开始经同一加速电场加速后穿过同一复合场后的动能E k ′的大小是 ( ) A ．E k ′＝E k B ．E k ′>E k C ．E k ′<E kD ．条件不足，难以确定►题组2 对带电粒子在组合场中运动的考查4． 如图所示，两块平行金属极板MN 水平放置，板长L ＝1 m ．间距d ＝33m ，两金属板间电压U MN ＝1×104 V ；在平行金属板右侧依次存在ABC 和FGH 两个全等的正三角形区域，正三角形ABC 内存在垂直纸面向里的匀强磁场B 1，三角形的上顶点A 与上金属板M 平齐，BC 边与金属板平行，AB 边的中点P 恰好在下金属板N 的右端点；正三角形FGH 内存在垂直纸面向外的匀强磁场B 2.已知A 、F 、G 处于同一直线上，B 、C 、H 也处于同一直线上．AF 两点的距离为23 m ．现从平行金属板MN 左端沿中心轴线方向入射一个重力不计的带电粒子，粒子质量m ＝3×10－10kg ，带电荷量q ＝＋1×10－4 C ，初速度v 0＝1×105 m/s.(1)求带电粒子从电场中射出时的速度v 的大小和方向；(2)若带电粒子进入中间三角形区域后垂直打在AC 边上，求该区域的磁感应强度B 1； (3)若要使带电粒子由FH 边界进入FGH 区域并能再次回到FH 界面，求B 2应满足的条件．5. 如图所示，一个质量为m 、电荷量为q 的正离子，在D 处沿图示方向以一定的速度射入磁感应强度为B 的匀强磁场中，磁场方向垂直纸面向里．结果离子正好从距A 点为d 的小孔C 沿垂直于电场方向进入匀强电场，此电场方向与AC 平行且向上，最后离子打在G 处，而G 处距A 点2d (AG ⊥AC )． 不计离子重力，离子运动轨迹在纸面内．求：(1)此离子在磁场中做圆周运动的半径r ； (2)离子从D 处运动到G 处所需时间； (3)离子到达G 处时的动能．►题组3 对带电粒子在交变的电场或磁场中运动的考查6． 如图甲所示，水平直线MN 下方有竖直向上的匀强电场，现将一重力不计、比荷qm＝106 C/kg 的正电荷置于电场中的O 点由静止释放，经过π15×10－5 s 后，电荷以v 0＝1.5×104 m/s 的速度通过MN 进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B 按图乙所示规律周期性变化(图乙中磁场以垂直纸面向外为正，以电荷第一次通过MN 时为t ＝0时刻)．求：(1)匀强电场的电场强度E ；(2)图乙中t ＝4π5×10－5 s 时刻电荷与O 点的水平距离；(3)如果在O 点右方d ＝68 cm 处有一垂直于MN 的足够大的挡板，求电荷从O 点出发运动到挡板所需的时间．(sin 37°＝0.60，cos 37°＝0.80)7． 如图甲所示，在xOy 平面内有足够大的匀强电场，电场方向竖直向上，电场强度E ＝40 N /C ，在y 轴左侧平面内有足够大的瞬时磁场，磁感应强度B 1随时间t 变化的规律如图乙所示，15π s 后磁场消失，选定磁场垂直纸面向里为正方向．在y 轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r ＝0.3 m 的圆形区域(图中未画出)，且圆的左侧与y 轴相切，磁感应强度B 2＝0.8 T ．t ＝0时刻，一质量m ＝8×10－4 kg 、电荷量q ＝2×10－4 C 的微粒从x 轴上x P ＝－0.8 m 处的P 点以速度v ＝0.12 m/s 向x 轴正方向入射．(g 取10 m/s 2，计算结果保留两位有效数字)(1)求微粒在第二象限运动过程中离y 轴、x 轴的最大距离．(2)若微粒穿过y 轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x ，y )．(限时：60分钟)►题组1 对带电粒子在叠加场中运动的考查1．如图所示，在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长固定绝缘杆MN ，小球P 套在杆上，已知P 的质量为m ，电荷量为＋q ，电场强度为E ，磁感应强度为B ，P 与杆间的动摩擦因数为μ，重力加速度为g .小球由静止开始下滑直到稳定的过程中( )A ．小球的加速度一直减小B ．小球的机械能和电势能的总和保持不变C ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE －mg2μqBD ．下滑加速度为最大加速度一半时的速度可能是v ＝2μqE ＋mg2μqB2．如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U 加速后，水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中(E 和B 已知)，小球在此空间的竖直面内做匀速圆周运动，则( )A ．小球可能带正电B ．小球做匀速圆周运动的半径为r ＝1B 2UEgC ．小球做匀速圆周运动的周期为T ＝2πEBgD ．若电压U 增大，则小球做匀速圆周运动的周期增加3．如图所示，空间的某个复合场区域内存在着方向相互垂直的匀强电场和匀强磁场．质子由静止开始经一加速电场加速后，垂直于复合场的界面进入并沿直线穿过场区，质子从复合场区穿出时的动能为E k .那么氘核同样由静止开始经同一加速电场加速后穿过同一复合场后的动能E k ′的大小是( )A ．E k ′＝E kB ．E k ′>E kC ．E k ′<E kD ．条件不足，难以确定►题组2 对带电粒子在组合场中运动的考查4．如图所示，两块平行金属极板MN 水平放置，板长L ＝1 m ．间距d ＝33m ，两金属板间电压U MN ＝1×104 V ；在平行金属板右侧依次存在ABC 和FGH 两个全等的正三角形区域，正三角形ABC 内存在垂直纸面向里的匀强磁场B 1，三角形的上顶点A 与上金属板M 平齐，BC 边与金属板平行，AB 边的中点P 恰好在下金属板N 的右端点；正三角形FGH 内存在垂直纸面向外的匀强磁场B 2.已知A 、F 、G 处于同一直线上，B 、C 、H 也处于同一直线上．AF 两点的距离为23 m ．现从平行金属板MN 左端沿中心轴线方向入射一个重力不计的带电粒子，粒子质量m ＝3×10－10kg ，带电荷量q ＝＋1×10－4 C ，初速度v 0＝1×105 m/s.(1)求带电粒子从电场中射出时的速度v 的大小和方向；(2)若带电粒子进入中间三角形区域后垂直打在AC 边上，求该区域的磁感应强度B 1； (3)若要使带电粒子由FH 边界进入FGH 区域并能再次回到FH 界面，求B 2应满足的条件．5．如图所示，一个质量为m、电荷量为q的正离子，在D处沿图示方向以一定的速度射入磁感应强度为B的匀强磁场中，磁场方向垂直纸面向里．结果离子正好从距A点为d的小孔C沿垂直于电场方向进入匀强电场，此电场方向与AC平行且向上，最后离子打在G处，而G处距A点2d(AG⊥AC)．不计离子重力，离子运动轨迹在纸面内．求：(1)此离子在磁场中做圆周运动的半径r；(2)离子从D处运动到G处所需时间；(3)离子到达G处时的动能．►题组3对带电粒子在交变的电场或磁场中运动的考查6．如图6甲所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷qm＝106C/kg的正电荷置于电场中的O点由静止释放，经过π15×10－5 s后，电荷以v＝1.5×104 m/s 的速度通过MN进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B按图乙所示规律周期性变化(图乙中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t＝0时刻)．求：7．如图甲所示，在xOy平面内有足够大的匀强电场，电场方向竖直向上，电场强度E＝40 N/C，在y轴左侧平面内有足够大的瞬时磁场，磁感应强度B1随时间t变化的规律如图乙所示，15π s后磁场消失，选定磁场垂直纸面向里为正方向．在y轴右侧平面内还有方向垂直纸面向外的恒定的匀强磁场，分布在一个半径为r＝0.3 m的圆形区域(图中未画出)，且圆的左侧与y轴相切，磁感应强度B2＝0.8 T．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝2×10－4 C的微粒从x轴上x P＝－0.8 m处的P点以速度v＝0.12 m/s向x轴正方向入射．(g取10 m/s2，计算结果保留两位有效数字)(1)求微粒在第二象限运动过程中离y轴、x轴的最大距离．(2)若微粒穿过y轴右侧圆形磁场时，速度方向的偏转角度最大，求此圆形磁场的圆心坐标(x，y)．。
物理专题三带电粒子在复合场(电场磁场)中的运动解读
物理专题三 带电粒子在复合场(电场磁场)中的运动解决这类问题时一定要重视画示意图的重要作用。
⑴带电粒子在匀强电场中做类平抛运动。
这类题的解题关键是画出示意图，要点是末速度的反向延长线跟初速度延长线的交点在水平位移的中点。
⑵带电粒子在匀强磁场中做匀速圆周运动。
这类题的解题关键是画好示意图，画示意图的要点是找圆心、找半径和用对称。
例1 右图是示波管内部构造示意图。
竖直偏转电极的板长为l =4cm ，板间距离为d =1cm ，板右端到荧光屏L =18cm ，（本题不研究水平偏转）。
电子沿中心轴线进入偏转电极时的速度为v 0=1.6×107m/s ，电子电荷e =1.6×10-19C ，质量为0.91×10-30kg 。
为了使电子束不会打在偏转电极的极板上，加在偏转电极上的电压不能超过多少？电子打在荧光屏上的点偏离中心点O 的最大距离是多少？[解：设电子刚好打在偏转极板右端时对应的电压为U ，根据侧移公式不难求出U (当时对应的侧移恰好为d /2)：2212⎪⎭⎫ ⎝⎛⋅=v l dm Ue d ，得U =91V ；然后由图中相似形对应边成比例可以求得最大偏离量h =5cm 。
]例2 如图甲所示，在真空中，足够大的平行金属板M 、N 相距为d ，水平放置。
它们的中心有小孔A 、B ，A 、B 及O 在同一条竖直线上，两板的左端连有如图所示的电路，交流电源的内阻忽略不计，电动势为U ，U 的方向如图甲所示，U 随时间变化如图乙所示，它的峰值为ε。
今将S 接b 一段足够长时间后又断开，并在A 孔正上方距A 为h （已知d h <）的O 点释放一个带电微粒P ，P 在AB 之间刚好做匀速运动，再将S 接到a 后让P 从O 点自由下落，在t=0时刻刚好进入A 孔，为了使P 一直向下运动，求h 与T 的关系式？[解析：当S 接b 一段足够长的时间后又断开，而带电微粒进入A 孔后刚好做匀速运动，说明它受到的重力与电场力相等，有d q mg ε= 若将S 接a 后，刚从t=0开始，M 、N 两板间的电压为，2ε，故带电粒子进入电场后，所受到的电场力为mg d q F 22==ε，也就是以大小为g 、方向向上的加速度作减速运动。
高三物理磁场专题复习二带电粒子在复合场中的运动知识点分析.
高考综合复习——磁场专题复习二带电粒子在复合场中的运动知识要点梳理知识点一——带电粒子在复合场中的运动▲知识梳理一、复合场复合场是指电场、磁场和重力场并存或其中某两种场并存，或分区域存在。
粒子在复合场中运动时，要考虑静电力、洛伦兹力和重力的作用。
二、带电粒子在复合场中运动问题的分析思路1．正确的受力分析除重力、弹力和摩擦力外，要特别注意电场力和磁场力的分析。
2．正确分析物体的运动状态找出物体的速度、位置及其变化特点，分析运动过程。
如果出现临界状态，要分析临界条件。
带电粒子在复合场中做什么运动，取决于带电粒子的受力情况。
（1）当粒子在复合场内所受合力为零时，做匀速直线运动（如速度选择器）。
（2）当带电粒子所受的重力与电场力等值反向，洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动。
（3）当带电粒子所受的合力是变力，且与初速度方向F在一条直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，由于带电粒子可能连续通过几个情况不同的复合场区，因此粒子的运动情况也发生相应的变化，其运动过程也可能由几种不同的运动阶段所组成。
3．灵活选用力学规律是解决问题的关键（1）当带电粒子在复合场中做匀速直线运动时，应根据平衡条件列方程求解。
（2）当带电粒子在复合场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程联立求解。
（3）当带电粒子在复合场中做非匀变速曲线运动时，应选用动能定理或能量守恒列方程求解。
注意：由于带电粒子在复合场中受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解。
4．三种场力的特点（1）重力的大小为，方向竖直向下．重力做功与路径无关，其数值除与带电粒子的质量有关外，还与始末位置的高度差有关。
（2）电场力的大小为，方向与电场强度E及带电粒子所带电荷的性质有关，电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与始末位置的电势差有关。
高三物理二轮复习知识点：带电粒子在复合场中的运动
高三物理二轮复习知识点：带电粒子在复合场中的运动复习精要一、带点粒子在复合场中的运动本质是力学咨询题1、带电粒子在电场、磁场和重力场等共存的复合场中的运动，其受力情形和运动图景都比较复杂，但其本质是力学咨询题，应按力学的差不多思路，运用力学的差不多规律研究和解决此类咨询题。
2、分析带电粒子在复合场中的受力时，要注意各力的特点。
如带电粒子不管运动与否，在重力场中所受重力及在匀强电场中所受的电场力均为恒力，它们的做功只与始末位置在重力场中的高度差或在电场中的电势差有关，而与运动路径无关。
而带电粒子在磁场中只有运动 (且速度不与磁场平行)时才会受到洛仑兹力，力的大小随速度大小而变，方向始终与速度垂直，故洛仑兹力对运动电荷不做功.二、带电微粒在重力、电场力、磁场力共同作用下的运动〔电场、磁场均为匀强场〕1、带电微粒在三个场共同作用下做匀速圆周运动:必定是电场力和重力平稳，而洛伦兹力充当向心力.2、带电微粒在三个场共同作用下做直线运动:重力和电场力是恒力，它们的合力也是恒力。
当带电微粒的速度平行于磁场时，不受洛伦兹力，因此可能做匀速运动也可能做匀变速运动；当带电微粒的速度垂直于磁场时，一定做匀速运动。
3、与力学紧密结合的综合题，要认真分析受力情形和运动情形〔包括速度和加速度〕。
必要时加以讨论。
三、带电粒子在重力场、匀强电场、匀强磁场的复合场中的运动的差不多模型有：1、匀速直线运动。
自由的带点粒子在复合场中作的直线运动通常差不多上匀速直线运动，除非粒子沿磁场方向飞入不受洛仑兹力作用。
因为重力、电场力均为恒力，假设两者的合力不能与洛仑兹力平稳，那么带点粒子速度的大小和方向将会改变，不能坚持直线运动了。
2、匀速圆周运动。
自由的带电粒子在复合场中作匀速圆周运动时，必定满足电场力和重力平稳，那么当粒子速度方向与磁场方向垂直时，洛仑兹力提供向心力，使带电粒子作匀速圆周运动。
3、较复杂的曲线运动。
在复合场中，假设带电粒子所受合外力不断变化且与粒子速度不在一直线上时，带电粒子作非匀变速曲线运动。
高考物理总复习 第九单元 磁场 微专题8 带电粒子在组合场和复合场中的运动(含解析)
微专题8 带电粒子在组合场和复合场中的运动一带电粒子在组合场中的运动组合场是指电场与磁场同时存在或者磁场与磁场同时存在,但各位于一定的区域内,并不重叠的情况。
所以弄清带电粒子在电场及磁场中的运动形式、规律和研究方法是解决此类问题的基础。
1.基本类型运动类型带电粒子在匀强电场中加速(v0与电场线平行或为零)带电粒子在匀强电场中偏转(v0⊥E)带电粒子在匀强磁场中匀速运动(v0与磁感线平行)带电粒子在匀强磁场中偏转(v0与磁感线垂直)受力特点受到恒定的电场力;电场力做功不受磁场力作用受磁场力作用;但磁场力不做功运动特征匀变速直线运动类平抛运动匀速直线运动匀速圆周运动研究方法牛顿运动定律匀变速运动学规律牛顿运动定律匀变速运动学公式正交分解法匀速直线运动公式牛顿运动定律向心力公式圆的几何知识表达方式如何求运动时间、速度和位移如何求飞行时间、偏移量和偏转角-如何求时间和偏转角用匀变速直线运动的基本公式、导出公式和推论求解飞出电场时间:t=打在极板上t=偏移量:y=偏转角:tan-时间t=T(θ是圆心角,T是周期)偏转角sin θ=(l是磁场宽度,R是粒子轨道半径)α=运动情境2.解题思路题型1电场与磁场的组合例1如图所示,在xOy直角坐标系中,第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场,第Ⅱ象限内分布着沿y轴负方向的匀强电场。
初速度为零、带电荷量为q、质量为m的粒子经过电压为U的电场加速后,从x轴上的A点垂直x轴进入磁场区域,重力不计,经磁场偏转后过y轴上的P点且垂直于y轴进入电场区域,在电场中偏转并击中x轴上的C点。
已知OA=OC=d。
则磁感应强度B和电场强度E分别为多少?解析设带电粒子经电压为U的电场加速后速度为v,则qU=mv2带电粒子进入磁场后,由洛伦兹力提供向心力qBv=依题意可知r=d,联立解得B=带电粒子在电场中偏转,做类平抛运动,设经时间t从P点到达C点,由d=vt,d=t2联立解得E=。
带电粒子在复合场中的运动
带电粒子在复合场中的运动一、带电粒子．．．．（通常不计重力）在混合场中的运动 1．速度选择器正交的匀强磁场和匀强电场组成速度选择器。
带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通过速度选择器。
否则将发生偏转。
这个速度的大小可以由洛伦兹力和电场力的平衡得出：qvB=Eq ，BE v =。
在本图中，速度方向必须向右。
（1）这个结论与离子带何种电荷、电荷多少都无关。
（2）若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小，洛伦兹力也将减小，轨迹是一条复杂曲线。
【例1】 某带电粒子从图中速度选择器左端由中点O 以速度v 0向右射去，从右端中心a 下方的b 点以速度v 1射出；若增大磁感应强度B ，该粒子将打到a 点上方的c 点，且有ac =ab ，则该粒子带___电；第二次射出时的速度为_____。
【例2】 如图所示，一个带电粒子两次以同样的垂直于场线的初速度v 0分别穿越匀强电场区和匀强磁场区， 场区的宽度均为L 偏转角度均为α，求E ∶B2．回旋加速器（1）有关物理学史知识和回旋加速器的基本结构和原理1932年美国物理学家应用了带电粒子在磁场中运动的特点发明了回旋加速器，其原理如图所示。
A 0处带正电的粒子源发出带正电的粒子以速度v 0垂直进入匀强磁场，在磁场中匀速转动半个周期，到达A 1时，在A 1 A 1/处造成向上的电场，粒子被加速，速率由v 0增加到v 1，然后粒子以v 1在磁场中匀速转动半个周期，到达A 2/时，在A 2/ A 2处造成向下的电场，粒子又一次被加速，速率由v 1增加到v 2，如此继续下去，每当粒子经过A A /的交界面时都是它被加速，从而速度不断地增加。
带电粒子在磁场中作匀速圆周运动的周期为qBT ｍπ2=，为达到不断加速的目的，只要在A A /上加上周期也为T 的交变电压就可以了。
高三物理总复习 8.3带电粒子在复合场中的运动课件 鲁科
二、磁偏转和电偏转的比较Байду номын сангаас
名师点睛：(1)“电偏转”和“磁偏转”分别是利用电场和磁场对(运动)电荷的电场力和洛伦兹力的作用，控制其运动方向和轨迹． (2)两类运动的受力情况和处理方法差别很大，要首先进行区别分析，再根据具体情况处理．
即时应用(即时突破，小试牛刀)
图8－3－6
2．(2011年福建调研)如图8－3－6所示，a、b是一对水平放置的平行金属板，板间存在着竖直向下的匀强电场．一个不计重力的带电粒子从两金属板左侧正中央位置以初速度v沿平行于金属板的方向进入场区，带电粒子进入场区后将向上偏转，并恰好从a金属板的右边缘处飞出；若撤去电场，在两金属板间加垂直纸面向里的匀强磁场，则相同的带电粒子从同一位置以相同的速度进入场区后将向下偏转，并恰好从b金属板的右边缘处飞出．现上述的电场和磁场同时存在于两金属板之间，仍让相同的带电粒子从同一位置以相同的速度进入场区，则下面的判断中正确的是( )
名师点睛：(1)带电粒子在复合场中运动的问题，往往综合性较强、物理过程复杂．在分析处理该部分的问题时，要充分挖掘题目的隐含信息，利用题目创设的情景，对粒子做好受力分析、运动过程分析，培养空间想象能力、分析综合能力、应用数学知识处理物理问题的能力．
(2)在解决临界问题时，应注意认真分析系统所经历的物理过程，找出与临界状态相对应的临界条件，寻找临界条件，方法之一是从最大静摩擦力、极限频率、临界角、临界温度等具有临界含义的物理量及相关规律入手；方法之二是以题目叙述中一些特殊词语如“刚好”“恰好”“最大”“最小”“最高”“至少”为突破口，挖掘隐含条件，探求临界位置或状态． ①带电粒子在磁场中的匀速圆周运动最值问题往往是受磁场范围的约束．注意从几何知识去考虑． ②带电体在复合场中的直线运动的最值问题是洛伦兹力大小在变化的结果．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C.D.
11. (多选)如图所示，虚线间空间存在由匀强电场E和匀强磁场B组成的正交或平行的电场和磁场，有一个带正电小球(电荷量为＋q，质量为m)从正交或平行的电磁混合场上方的某一高度自由落下，那么，带电小球可能沿直线通过下列的哪个电磁混合场()
12.(多选)如图所示，一束粒子(不计重力，初速度可忽略)缓慢通过小孔O1进入极板间电压为U的水平加速电场区域Ⅰ，再通过小孔O2射入相互正交的恒定匀强电场、磁场区域Ⅱ，其中磁场的方向如图所示，磁感应强度大小可根据实际要求调节，收集室的小孔O3与O1、O2在同一条水平线上。则收集室收集到的是()
B.小球的机械能和电势能的总和保持不变
C.下滑加速度为最大加速度一半时的速度可能是v＝
D.下滑加速度为最大加速度一半时的速度可能是v＝
6. (多选)在半导体离子注入工艺中，初速度可忽略的磷离子P＋和P3＋，经电压为U的电场加速后，垂直进入磁感应强度大小为B、方向垂直纸面向里、有一定宽度的匀强磁场区域，如图所示。已知离子P＋在磁场中转过θ＝30°后从磁场右边界射出。在电场和磁场中运动时，离子P＋和P3＋()
A.小球一定带正电
B.小球一定带负电
C.小球的绕行方向为ห้องสมุดไป่ตู้时针
D.改变小球的速度大小，小球将不做圆周运动
3.关于带电粒子在匀强电场和匀强磁场中的运动，下列说法中正确的是()
A.带电粒子沿电场线方向射入，静电力对带电粒子做正功，粒子动能一定增加
B.带电粒子垂直于电场线方向射入，静电力对带电粒子不做功，粒子动能不变
A.在电场中的加速度之比为1∶1
B.在磁场中运动的半径之比为∶1
C.在磁场中转过的角度之比为1∶2
D.离开电场区域时的动能之比为1∶3
7.如图所示，在平行线MN、PQ之间存在竖直向上的匀强电场和垂直纸面的磁场(未画出)，磁场的磁感应强度从左到右逐渐增大。一带电微粒进入该区域时，由于受到空气阻力作用，恰好能沿水平直线OO′通过该区域。带电微粒所受的重力忽略不计，运动过程带电荷量不变。下列判断正确的是()
A.微粒从左到右运动，磁场方向向里
B.微粒从左到右运动，磁场方向向外
C.微粒从右到左运动，磁场方向向里
D.微粒从右到左运动，磁场方向向外
8. (多选)如图，空间中存在正交的匀强电场E和匀强磁场B(匀强电场水平向右)，在竖直平面内从a点沿ab、ac方向抛出两带电小球(不考虑两带电球的相互作用，两球电荷量始终不变)，关于小球的运动，下列说法正确的是()
A.沿ab、ac方向抛出的带电小球都可能做直线运动
B.只有沿ab抛出的带电小球才可能做直线运动
C.沿ac做直线运动的小球带负电，且一定是匀速运动
D.两小球在运动过程中机械能均守恒
9. (多选)如图所示，空间有一垂直纸面的磁感应强度为0.5 T的匀强磁场，一质量为0.2 kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速放置一质量为0.1 kg、电荷量q＝＋0.2 C的滑块，滑块与绝缘木板之间动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力。t＝0时对木板施加方向水平向左，大小为0.6 N的恒力F，g取10 m/s2。则()
C.tAB<tAC<tADD.无法比较
15.如图所示，在纸面内半径为R的圆形区域中充满了垂直纸面向里、磁感应强度为B的匀强磁场，一点电荷从图中A点以速度v0垂直磁场射入，当该电荷离开磁场时，速度方向刚好改变了180°，不计电荷的重力，下列说法正确的是()
A.该点电荷离开磁场时速度方向的反向延长线通过O点
A.，负B.，正
C.，负D.，正
5.(多选)如图所示，在水平匀强电场和垂直纸面向里的匀强磁场中，有一竖直足够长固定绝缘杆MN，小球P套在杆上，已知P的质量为m，电荷量为＋q，电场强度为E，磁感应强度为B，P与杆间的动摩擦因数为μ，重力加速度为g。小球由静止开始下滑直到稳定的过程中()
A.小球的加速度一直减小
C.带电粒子沿磁感线方向射入，洛伦兹力对带电粒子做正功，粒子动能一定增加
D.不管带电粒子怎样射入磁场，洛伦兹力对带电粒子都不做功，粒子动能不变
4.如图所示，一段长方体形导电材料，左右两端面的边长都为a和b，内有带电量为q的某种自由运动电荷。导电材料置于方向垂直于其前表面向里的匀强磁场中，内部磁感应强度大小为B。当通以从左到右的稳恒电流I时，测得导电材料上、下表面之间的电压为U，且上表面的电势比下表面的低。由此可得该导电材料单位体积内自由运动电荷数及自由运动电荷的正负分别为()
A.木板和滑块一直做加速度为2 m/s2的匀加速运动
B.滑块开始做加速度减小的变加速运动，最后做速度为10 m/s的匀速运动
C.木板先做加速度为2 m/s2的匀加速运动，再做加速度增大的运动，最后做加速度为3 m/s2的匀加速运动
D.t＝3 s后滑块和木板有相对运动
10.如图所示，空间存在足够大、正交的匀强电、磁场，电场强度为E，方向竖直向下，磁感应强度为B，方向垂直纸面向里。从电、磁场中某点P由静止释放一个质量为m、带电荷量为＋q的粒子(粒子受到的重力忽略不计)，其运动轨迹如图虚线所示。对于带电粒子在电、磁场中下落的最大高度H，下面给出了四个表达式，用你已有的知识计算可能会有困难，但你可以用学过的知识对下面的四个选项作出判断。你认为正确的是()
A.粒子带正电
B.射出粒子的最大速度为
C.保持d和l不变，增大B，射出粒子的最大速度与最小速度之差增大
D.保持d和B不变，增大l，射出粒子的最大速度与最小速度之差增大
C.小球做匀速圆周运动的周期为T＝
D.若电压U增大，则小球做匀速圆周运动的周期增加
14.如图所示，斜面顶端在同一高度的三个光滑斜面AB、AC、AD，均处于水平方向的匀强磁场中。一个带负电的绝缘物块，分别从三个斜面顶端A点由静止释放，设滑到底端的时间分别为tAB、tAC、tAD，则()
A.tAB＝tAC＝tADB.tAB>tAC>tAD
A.具有特定质量的粒子
B.具有特定比荷的粒子
C.具有特定速度的粒子
D.具有特定动能的粒子
13.如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U加速后，水平进入由互相垂直的匀强电场E和匀强磁场B构成的复合场中(E和B已知)，小球在此空间的竖直面内做匀速圆周运动，则()
A.小球可能带正电
B.小球做匀速圆周运动的半径为r＝
专题带电粒子在复合场中的运动
1.有一个带电荷量为＋q、重力为G的小球，从两竖直的带电平行板上方h处自由落下，两极板间另有匀强磁场，磁感应强度为B，方向如图所示，则带电小球通过有电场和磁场的空间时，下列说法正确的是()
A.一定做曲线运动
B.不可能做曲线运动
C.有可能做匀加速运动
D.有可能做匀速运动
2.(多选)如图所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是()
B.该点电荷的比荷＝
C.该点电荷在磁场中的运动时间t＝
D.该点电荷带正电
16. (多选)利用如图所示装置可以选择一定速度范围内的带电粒子。图中板MN上方是磁感应强度大小为B、方向垂直纸面向里的匀强磁场，板上有两条宽度分别为2d和d的缝，两缝近端相距为l。一群质量为m、电荷量为q，具有不同速度的粒子从宽度为2d的缝垂直于板MN进入磁场，对于能够从宽度为d的缝射出的粒子，下列说法正确的是()
