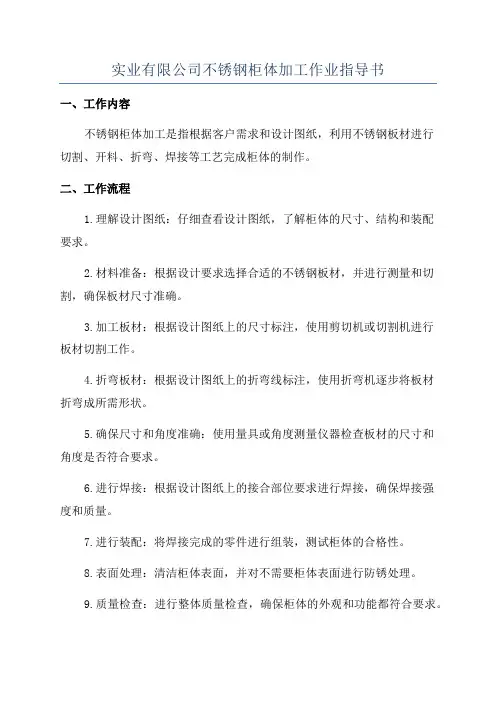

实业有限公司不锈钢柜体加工作业指导书
一、板料下料工艺规程
1、适用范围
本工艺守则适用于我公司生产的低压成套电器设备板料零件落料,同时也适用于其它产品的板料零件落料。
2、使用设备和工具
2.1剪板机 4×2500
2.2钢板尺 1000-2000mm
2.3钢卷尺 3500mm
2.4直角尺 150mm
2.5活扳手 1250 450
2.6划规
2.7木榔头
2.8折弯机
2.9气焊工具一套
2.10冲床
3、工艺准备
3.1熟悉图纸和下料尺寸、规格,查对派工单是否与图纸要求相符合。
3.2查对材料规格是否符合图纸要求。
3.3检验剪板机工作状态是否完好。
3.4准备好所用的工具,量具等。
4、工艺规程
4.1根据图纸及派工单在板料上划线。
4.2经过检查符合开工条件时,开动剪板机。。
4.3操作剪板控制部分,进行剪板下料。
4.4首件自检合格后交检<首件必须有明显符号>。
4.5成批板料下料加工时,应5-10件抽检一次,防止剪板机定位偏移造成成批报废。
4.6每一种零件加工完毕后,末件交检<末件也必须有明显符号>。
4.7材料的套裁使用,合理排料,应根据批量先下大料,后下小料,必要时进行套裁计算。<根据实际情况达到节约材料的目的>。
5、工艺要求
5.1对已加工的零件,按图号写上标记,分别放置,不得任意堆放。
5.2板材下料公差<见表1> 表一
5.3板材形位公差<见表2><见表3> 表二
用对角线测量法表三
5.4剪好的坯料应按不同零部件规格进行码放,并根据图号进行编号,转下道工序。
5.5剪板机台面严禁堆放工具及其它材料,剪切余料的宽度不得大于50毫米,剪切最小宽度不得超过机床要求范围,特殊情况,须有工艺文件,注明后方可使用。
5.6允许最大毛刺见表四
6、检验
根据工艺要求及图纸进行检验
注:
a (系指零件成形尺寸公差)下料尺寸公差均按表二、表三检验
b展开尺寸计算K值见附表
c表五只限于90°弯曲,系数K值仅作参考T料厚
K系数
R弯曲半径
AB图示形成尺寸
ab展开尺寸ab=A+B=K
应用举例
已知:R=2 T=2 a=20 b=360 求:展开尺寸e
解:查表五 K=3.3
e=360+20×2-3.3×2=393.4
二、板料弯边工艺规程
1、选用范围
本工艺守则适用于我公司生产的低压成套电器设备:板材零件的弯边,同时也适用于其它产品板材零件的弯边。
2、设备及工具
2.1弯边机W67Y-63/2500
2.2游标卡尺,精度0.05;
2.3钢卷尺
3.5m;
2.4直角尺250;
2.5活络扳手300
3工艺准备
3.1熟悉图纸,检验弯边前板料展开尺寸是否正确,弄清折弯方向,折弯尺寸,判明主要尺寸。
3.2根据图纸要求,选择折弯机上的尺寸和底槽。
3.3检查设备性能是否良好。
3.4检查上道工序加工尺寸,应特别注意切角尺寸。
4、工艺过程
4.1根据图纸要求调节定位后,启动设备,待运行正常后开始工作,
5、工艺要求
5.1对已加工的零件,按图号写上标记,分别全理放置,严禁任意堆放,防止放置不当造成已加工零件变形和报废。
5.2板材折弯公差<见表1>
5.3折弯后,如达不到要求,应进行人工整形。
5.4折弯后,板面尺寸公差及折弯高度公差,折弯方向按图纸要求。
5.5弯好的零件应按不同规格码放,在工作架上,不能任意堆放,以免影响板面质量。
表1
5.6对接钢板的焊接部分需弯曲时与刀口接触的焊疤一定磨平或避开,腐蚀严重的板料禁止折弯。
5.7折弯零件的弯度和厚度不应超出本设备的技术性能。
5.8折弯有关技术数据关系参照使用机床所提供数据。
6、检验按5.1-5.6条检验。
三、焊接工艺规程
1. 焊接准备
1.1. 焊接材料
焊丝:H1Cr18Ni9Ti φ1、φ1.5、φ2.5、φ3
焊丝应有制造厂的质量合格证,领取和发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其他污物,露出金属光泽。
1. 2. 氩气
氩气瓶上应贴有出厂合格标签,其纯度≥99.95%,所用流量6-9升/分钟,气瓶中的氩气不能用尽,瓶内余压不得低于
0.5MPa ,以保证充氩纯度。
1.3. 焊接工具
3.3.1. 采用直流电焊机,本厂用WSE-315和TIG400两种型号焊机。
3.3.2. 选用的氩气减压流量计应开闭自如,没有漏气现象。切记不可先开流量计、后开气瓶,造成高压气流直冲低压,损坏流量计;关时先关流量计而后关氩气瓶。
3.3.3. 输送氩气的胶皮管,不得与输送其它气体的胶皮管互相串用,可用新的氧气胶皮管代用,长度不超过30米。
1.4. 其它工器具
焊工应备有:手锤、砂纸、扁铲、钢丝刷、电磨工具等,以备清渣和消缺。
2.工艺参数
不锈钢焊接工艺参数选取表
3. 工序过程
3.1. 焊工必须按照“考规”规定经相应试件考试合格后,方可上岗位焊接。
3.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。
3.3. 焊工所用的氩弧焊把、氩气减压流量计,应经常检查,确保在氩弧焊封底时氩气为层流状态。
3.4. 接口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理干净,直至发出金属光泽,清理范围为每侧各为10-15mm,对口间隙为2.5~3.5mm。
3.5. 接口间隙要匀直,禁止强力对口,错口值应小于壁厚的10%,且不大于1mm。
3.6. 接口局部间隙过大时,应进行修整,严禁在间隙内添加塞物。
3.7. 接口合格后,应根据接口长度不同点4-5点,点焊的材料应与正式施焊相同,点焊长度10-15mm,厚度3-4mm。
3.8. 打底完成后,应认真检查打底焊缝质量,确认合格后再进行氩弧焊盖面焊接。
3.9. 引弧、收弧必须在接口内进行,收弧要填满熔池,将电弧引向坡口熄弧。
3.10. 点焊、氩弧焊、盖面焊,如产生缺陷,必须用电磨工具磨除后,再继续施焊,不得用重复熔化方法消除缺陷。
3.11. 应注意接头和收弧质量,注意接头熔合应良好,收弧时填满熔池。为保证焊缝严密性。
3.12. 盖面完毕应及时清理焊缝表面熔渣、飞溅。
4. 质量标准:
4.1. 质量按Q/ZB74-73 焊接通用技术条件和机械结构用不锈钢焊接 (GB/T12770—2002)标准检验。
4.2. 缺陷种类、原因分析及改进方法
氩弧焊焊接产生缺陷的原因及防止方法
