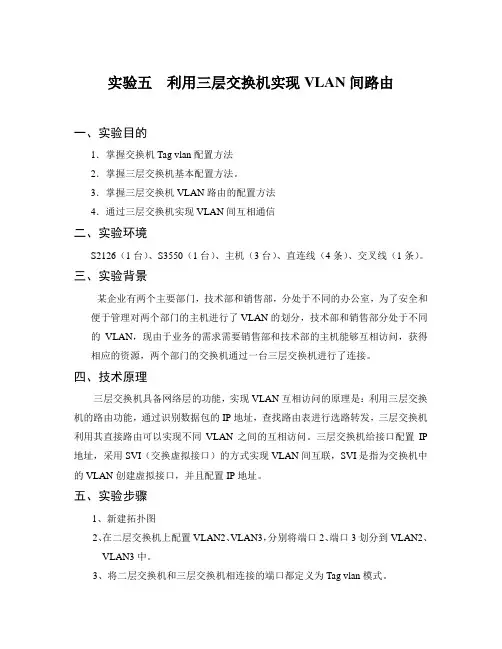

实验五 利用三层交换机实现VLAN间路由
实验五利用三层交换机实现VLAN间路由一、实验目的1．掌握交换机Tag vlan配置方法2．掌握三层交换机基本配置方法。
3．掌握三层交换机VLAN路由的配置方法4．通过三层交换机实现VLAN间互相通信二、实验环境S2126（1台）、S3550（1台）、主机（3台）、直连线（4条）、交叉线（1条）。
三、实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN，现由于业务的需求需要销售部和技术部的主机能够互相访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。
四、技术原理三层交换机具备网络层的功能，实现VLAN互相访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发，三层交换机利用其直接路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP 地址，采用SVI（交换虚拟接口）的方式实现VLAN间互联，SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
五、实验步骤1、新建拓扑图2、在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划分到VLAN2、VLAN3中。
3、将二层交换机和三层交换机相连接的端口都定义为Tag vlan模式。
4、在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机（VLAN2、VLAN3）下两主机之间不能互相通信。
5、设置三层交换机VLAN间通信，创建VLAN2、VLAN3的虚拟接口，并配置虚拟接口的IP地址。
6、查看三层交换机路由表7、将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址。
8、验证二层交换机（VLAN2、VLAN3）下两主机之间可以互相通信。
六、实验过程中需要的相关知识点1、创建、修改一个VLAN在特权模式下，通过如下步骤，您可以创建或者修改一个VLAN：命令含义步骤1 configure terminal进入全局配置模式步骤2 vlan vlan-id 输入一个VLAN ID。
三层交换机解决VLAN之间的通信问题
任务6：解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题（10） 第五步，在每台接入交换机上配置Trunk口、给相应VLAN分配端口成员，以研 发部、供应部的接入交换机为例。
第六步，配置各个VLAN中计算机的IP地址、子网掩码和默认网关。以研发部 的一台计算机为例。
IP 地 址 为 分 配 给 研 发 部 的 地 址 之 一 ， 如 192.168.0.129 ， 子 网 掩 码 255.255.255.224，网关为192.168.0.158。
任务6：解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题（2）
❖三层交换机是将二层交换机与路由器有机结合的网络设备，它既可以完成 二层交换机的端口交换功能，又可完成路由器的路由功能。
❖进入三层交换机的数据帧，如果源和目的MAC地址在同一个VLAN，数据交换 会采用二层交换方式；如果源和目的MAC地址不在同一个VLAN，则会将数据帧 拆封后交给网络层去处理，经过路由选择后，转发到相应的端口。
192.168.0.254
6
任务6：解决VLAN之间的通信问题
——使用三层交换机解决VLAN之间的通信问题（8）
第二步，三层交换机使用F0/1-F0/7口连接各部门接入交换机，配置这些端口 为Trunk口。并配置VTP协议，配置VTP修剪，创建VLAN。
❖因为不是所有的交换机都需要所 有的VLAN信息，所以多余的VLAN信 息需要动态修剪掉，这样可以节约 Trunk 链 路 的 带 宽 。 修 剪 只 需 要 在 VTP服务器上设置。
192.168.0.126
192.168.0.128 255.255.255.224
192.168.0.158
利用三层交换机实现不同VLAN间通信
利用三层交换机实现不同VLAN间通信三层交换机是一种在OSI模型中工作在网络层的网络设备，可以实现不同VLAN间的通信。
使用三层交换机实现不同VLAN间通信可以提高网络的灵活性和安全性，并且可以减少广播和冲突，提高网络的性能。
在实现不同VLAN间通信时，首先要进行VLAN的划分和配置。
一般情况下，一个交换机可以划分为多个VLAN，每个VLAN可以包含不同的主机。
每个VLAN都有自己的VLANID，并且相互之间是隔离的。
在交换机上设置VLANID，并将相应的端口划分到对应的VLAN。
三层交换机可以通过路由器功能实现不同VLAN之间的通信。
一种常用的方法是使用三层交换机的SVI（Switch Virtual Interface），也就是虚拟交换机接口。
SVI是一个虚拟接口，可以作为一个虚拟的路由器接口来连接不同的VLAN。
在配置SVI之前，需要在三层交换机上启用路由功能。
不同厂商的交换机配置方法可能不同，但基本上都需要在交换机的配置界面中进行相应的设置。
启用路由功能后，可以通过配置SVI来实现不同VLAN之间的通信。
配置SVI时，需要给SVI分配一个IP地址，并将其与相应的VLAN关联。
这样，SVI就成为了该VLAN内的默认网关。
配置SVI之后，可以在交换机上配置静态路由或动态路由协议，以实现不同VLAN之间的通信。
静态路由可以手动配置，动态路由则是通过交换机自动学习和更新路由表。
当数据包从一个VLAN的主机发送到另一个VLAN时，数据包首先发送到交换机上的SVI。
SVI根据路由表中的路由信息，将数据包转发到目标VLAN的SVI上，然后再将数据包转发到目标VLAN的主机。
除了使用SVI，还可以使用VLAN间路由功能来实现不同VLAN之间的通信。
VLAN间路由是在三层交换机上配置的一种特殊的端口，用于连接不同的VLAN。
通常情况下，需要在交换机上配置子接口，每个子接口都与一个特定的VLAN相连。
子接口可以配置不同的IP地址，并与相应的VLAN关联。

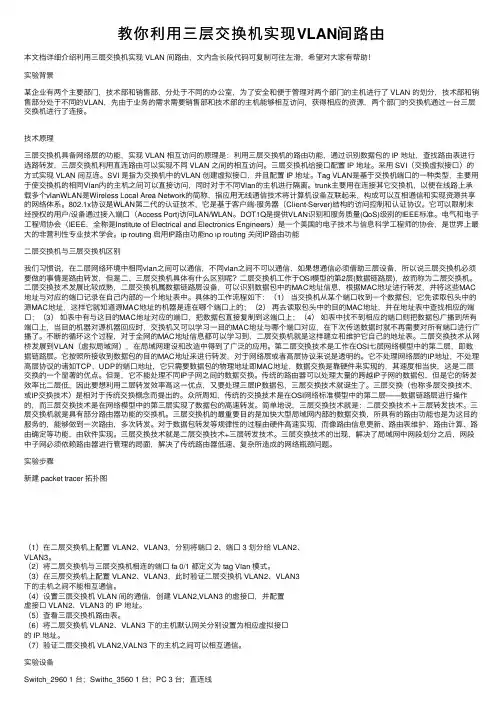

教你利用三层交换机实现VLAN间路由
教你利⽤三层交换机实现VLAN间路由本⽂档详细介绍利⽤三层交换机实现 VLAN 间路由，⽂内含长段代码可复制可往左滑，希望对⼤家有帮助！实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进⾏了 VLAN 的划分，技术部和销售部分处于不同的VLAN，先由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过⼀台三层交换机进⾏了连接。
技术原理三层交换机具备⽹络层的功能，实现 VLAN 相互访问的原理是：利⽤三层交换机的路由功能，通过识别数据包的 IP 地址，查找路由表进⾏选路转发，三层交换机利⽤直连路由可以实现不同 VLAN 之间的相互访问。
三层交换机给接⼝配置 IP 地址。
采⽤ SVI（交换虚拟接⼝）的⽅式实现 VLAN 间互连。
SVI 是指为交换机中的VLAN 创建虚拟接⼝，并且配置 IP 地址。
Tag VLAN是基于交换机端⼝的⼀种类型，主要⽤于使交换机的相同Vlan内的主机之间可以直接访问，同时对于不同Vlan的主机进⾏隔离。
trunk主要⽤在连接其它交换机，以便在线路上承载多个vlanWLAN是Wireless Local Area Network的简称，指应⽤⽆线通信技术将计算机设备互联起来，构成可以互相通信和实现资源共享的⽹络体系。
802.1x协议是WLAN第⼆代的认证技术，它是基于客户端-服务器（Client-Server)结构的访问控制和认证协议。
它可以限制未经授权的⽤户/设备通过接⼊端⼝（Access Port)访问LAN/WLAN。
DOT1Q是提供VLAN识别和服务质量(QoS)级别的IEEE标准。
电⽓和电⼦⼯程师协会（IEEE，全称是Institute of Electrical and Electronics Engineers）是⼀个美国的电⼦技术与信息科学⼯程师的协会，是世界上最⼤的⾮营利性专业技术学会。
VLANIF接口三层交换机实现VLAN间路由
VLANIF接⼝三层交换机实现VLAN间路由
实验五：利⽤三层交换机实现VLAN间路由
单臂路由可以实现不同VLAN间主机的相互访问，但是有局限性，例如带宽、转发效率等。
三层交换机在原有的⼆层交换机上增加了路由功能，因为数据没有像单臂路由那样经过物理线路进⾏路由，很好解决了带宽瓶颈的问题。
实验内容：
公司有两个部门销售部和客服部，分别规划使⽤VLAN 10和VLAN 20。
其中销售部有PC1 PC2，客服部有PC3。
所以终端都通过核⼼三层交换机S1相连。
现需要让公司所以三台主机都能实现相互访问，⽹络管理员将通过配置三层交换机来实现。
拓扑图：
**我们需要注意还得配置其对应的⽹关
1.配置完成后，我们ping PC2和 pc3的连通性
2. 配置三层交换机实现VLAN间通信
在S1上将销售部的两台PC划分到VLAN 10 客服部的划分到VLAN 20 配置的接⼝均为Access接⼝
在三层交换机上配置VLANIF接⼝
在S1上使⽤interface VLANIF命令创建VLANif接⼝，制定接⼝所对应的VLAN ID 为10，进⼊VLANif 接⼝视图，在接⼝视图下配置IP地址192.168.1.254/24.
再创建对应的VLAN 20的VLANIF 接⼝，地址配置为192.168.2.254/24
我们可以看到此时接⼝已经有对应的IP地址并且已经⽣效
此时销售部和客服部可以相互通信，ARP解析到的地址只有交换机VLANIF 10 的地址，没有对端的地址，PC1先将数据包发送⾄⽹关（对应的VLANIF 10 接⼝），再由⽹关转发到对端。
实验五 三层交换机与路由器间路由的配置
实验五 三层交换机与路由器间路由的配置1．按图5-1将实验设备连接好。
图5-12．对PC ，三层交换机和路由器进行基本配置。
A. PC 机配置配置PC1的IP 地址为172.16.5.11，子网掩码为255.255.255.0，默认网关为172.16.5.1。
配置PC2的IP 地址为172.16.3.22，子网掩码为255.255.255.0，默认网关为172.16.3.1。
B.三层交换机基本配置switch>enableswitch#configure terminalswitch(config)#hostname S3760S3760(config)#ip routing !开启路由功能S3760(config)#vlan 10S3760(config-vlan)#exitS3760(config)#vlan 50S3760(config-vlan)#exitS3760(config)#interface f0/1S3760(config-if)#switchport mode accessS3760(config-if)#switchport access vlan 10S3760(config-if)#exitS3760(config)#interface f0/5S3760(config-if)#switchport mode accessS3760(config-if)#switchport access vlan 50S3760(config-if)#exitS3760(config)#interface vlan 10 !创建VLAN 虚接口，并配置IP S3760(config-if)#ip address 172.16.1.2 255.255.255.0S3760(config-if)#no shutdownR2 S3760F1/0 S1/2 S1/2 PC2 172.16.3.22VLAN50 F1/0 F0/1 PC1172.16.5.11 R1 F1/0=172.16.1.1 R1 S1/2=172.16.2.1 R2 F1/0=172.16.3.1 R2 S1/2=172.16.2.2 S3760 VLAN10=172.16.1.2S3760 VLAN50=172.16.5.1F0/5S3760(config-if)#exitS3760(config)#interface vlan 50 !创建VLAN虚接口，并配置IPS3760(config-if)#ip address 172.16.5.1 255.255.255.0S3760(config-if)#no shutdownS3760(config-if)#endS3760#show vlanC.路由器基本配置Router1(config)#interface fastethernet 1/0Router1(config-if)#ip address 172.16.1.1 255.255.255.0Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#ip address 172.16.2.1 255.255.255.0Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface briefRouter2(config)#interface fastethernet 1/0Router2(config-if)#ip address 172.16.3.1 255.255.255.0Router2(config-if)#no shutdownRouter2(config-if)#exitRouter2(config)#interface serial 1/2Router2(config-if)#ip address 172.16.2.2 255.255.255.0Router2(config-if)#no shutdownRouter2(config-if)#endRouter2#show ip interface brief3．配置RIP V2路由协议。
三层交换机实现VLAN间互通实验报告
Switch(config-if)#switchport access vlan 300
Switch(config-if)#exit
Switch(config)#int vlan 100
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan100, changed state to up
Switch(config)#vlan 100
Switch(config-vlan)#exit
Switch(config)#vlan 200
Switch(config-vlan)#exit
Switch(config)#vlan 300
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan200, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan200, changed state to up
Switch(config-if)#ip add 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int vlan 300
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan300, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan300, changed state to up
实验报告—VLAN间路由与三层交换机配置
实验：VLAN间路由配置
移动1331 43 林观科
⏹实验目的
1、掌握三层交换机的工作原理
2、学习配置三层交换机的命令和步骤
⏹实验要求
1、拓扑与地址规划；
2、三层交换机和VTP基本配置
3、验证连通性，并给出配置清单
⏹实验拓扑
⏹实验设备（环境、软件）
三层交换机1台，交换机2台，直通线7条，Pc机4台。
软件：GNS3模拟器
⏹实验设计到的基本概念和理论
将三层交换机配置成VTP的server,其他普通交换机配置成VTP CLIENT mode，从而实现各个vlan间的通信。
⏹实验过程和主要步骤
1、绘制网络拓扑和地址规划
地址规划如下：
2、Switch1的配置情况如下所示：
3、Switch2的配置情况如下所示：
4、Router1的配置情况如下所示：
5、显示路由器Router1上的路由表如下：
6、验证4个PC间通信状况
PC1到PC0的通信，PC1到PC2的通信，PC1到PC3的通信状况如下：
总结：
通过这次的实验，我懂得了如何实际地配置三层交换机的简单命令，从而实现不同vlan间的通信，同时深入的了解了路由器在不同区域间的进行通信的重要性。
知道的子接口与路由器中实际的接口的区别与联系，接口是路由器的实际物理接口，而子接口是路由器的逻辑接口（通过GNS3软件实现的），路由器在vlan间实现通信的过程，如何将信息进行传送。
此次实验的过程也不是那么的顺利，但是通过查找有关资料与仔细的看书还有和同学相互讨论才使实验顺利进行，从中了解了不少的知识。
三层交换机vlan间路由原理
三层交换机vlan间路由原理
三层交换机是一种在局域网中实现 VLAN 间路由的网络设备。
它能够在不同的 VLAN 之间提供互通的能力，实现不同子网之间的数据转发和通信。
三层交换机通过将不同 VLAN 的数据包转发到正确的目的地来实现 VLAN 间的路由。
当一个数据包从一个 VLAN 发出并传入三层交换机时，交换机根据目标IP 地址来决定数据包的下一个目的地。
它使用路由表来确定应该将数据包发送到哪个 VLAN，并相应地更新数据包的 VLAN 标签。
三层交换机还可以使用虚拟局域网接口（SVI）来进行 VLAN 间的路由。
SVI 是三层交换机上配置的虚拟接口，它代表一个 VLAN。
三层交换机可以为每个VLAN 配置一个 SVI，并通过这些 SVI 实现数据包的路由和转发。
三层交换机使用基于 IP 的路由协议，如 OSPF、EIGRP 或静态路由，来决定数据包的路由路径。
它从与其他网络设备交换的路由信息中学习到的目的地网络和最佳路径，可以有效地选择数据包的下一跳。
三层交换机还支持网络地址转换（NAT），可以将内部网络的私有 IP 地址转换为公共 IP 地址，以便实现与外部网络的通信。
这种转换确保内部数据包能够安全地进出网络边界。
总之，三层交换机通过使用 VLAN 间的路由功能，可以实现不同子网之间的互通和数据转发。
它使用路由表、SVI 和路由协议来决定数据包的路由路径，同时支持网络地址转换，为网络提供更大的灵活性和扩展性。
vlan间通信三层交换机路由实验报告.doc
vlan间通信三层交换机路由实验报告实验报告实验名称Vlan间路由三层交换实验课程名称计算机网络实训一.实验目的1、进一步理解三层交换机配置的基本原理；2、熟练掌握PacketTracer软件的安装和配置方法；3、掌握三层交换机的基本命令配置。
4、掌握vlan之间路由的含义。
二.实验环境（软件、硬件及条件）1、1台2811路由器；2、2台工作站；3、2台2960的交换机；4、网络连接线路若干（双绞线）；5、网络拓朴结构如下：6、软件：windowsxp操作系统、PacketTracer软件。
三、实验规划1、启动PacketTracer软件，选择路由器、PC 构成以上拓扑结构，画出拓扑图，然后用PacketTracer软件对此网络进行配置。
2、配置各个局域网；1）配置PC1、PC2的IP和网关，子网掩码PC1配置：选择PacketTracer软件中的Desktop，配置如图同理根据规划表和拓扑图配置好PC2机的IP地址、子网掩码和网关。
2）配置路由器的Ethernetport的以太网的IP地址、子网掩码:三层交换机3560的配置命令如下：交换机2960Switch1的配置命令如下：交换机2960Switch0的配置命令如下：4、验证。
在PC1上执行两次ping命令对PC2进行连通性检测验证，结果如下：以上结果说明PC1和PC2能正常通信，说明各交换机Switch配置正确。
五、实验分析：1、对路三层交换机路由表进行察看结果如下：交换机路由表收敛到192.168.1.0、192.168.2.0Pc1pingpc2通。
进一步说明配置成功。
六、实验心得1、进一步对认识了vlan间的路由；2、能够较熟练地利用PacketTracer软件进行简单网络拓扑结构图的绘制，以及按照拓扑图进行基本配置；3、vlan之间要进行通信必须要经过三层设备，带有路由功能的设备。
网络配置教程——锐捷华为利用三层交换机实现VLAN
网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由网络配置教程（3）——锐捷、华为利用三层交换机实现VLAN间路由【实训目的】（1）掌握交换机Tag VLAN的配置；（2）掌握三层交换机基本配置方法；（3）掌握三层交换机VLAN路由的配置方法；（4）通过三层交换机实现VLAN间相互通信；【技术原理】三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP 地址，采用SVI（交换虚拟接口）的方式实现VLAN间互连。
SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
【背景描述】某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台三层交换机进行了连接。
【实训内容】（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；（2）将二层交换机与三层交换机相连的端口F0/1都定义为tag vlan 模式；（3）在三层交换机上配置VLAN2、VLAN3，此时验证二层交换机VLAN2、VLAN3下带主机之间不能互相通信；（4）设置三层交换机VLAN间通信，创建VLAN2、3的虚拟接口，并配置虚拟接口VLAN2、3的IP地址；（5）查看三层交换机路由表（6）将二层交换机VLAN2、VLAN3下的主机默认网关分别设置为相应虚拟接口的IP地址；（7）验证二层交换机VLAN2、VLAN3下的主机之间可以互相通信；【实训拓扑】【实训步骤】——锐捷实验（1）在二层交换机上配置VLAN2、VLAN3，分别将端口2、端口3划到VLAN2、VLAN3；Switch# configure terminalSwitch(config)# vlan 2 (创建VLAN2)Switch(config-vlan)#endSwitch# configure terminalSwitch(config)# interface fastethernet 0/2 （进入交换机接口0/2）Switch(config-if)# switchport access vlan 2 （将端口划到VLAN 2）Switch(config-if)# endVLAN3的配置，端口的划分方法同上；(2) 两主机互ping,不通；(3) 定义二层交换机与三层交换机相连的端口F0/1为tag vlan 模式；Switch# configure terminalSwitch(config)# interface fastethernet 0/1 （进入交换机接口0/1）Switch(config-if)# switchport mode trunk （将端口设置为trunk）Switch(config-if)# switchport trunk allowed vlan all //允许所有vlan 通过，设置trunk模式就已经允许所有通过，因此可以省略不写。
vlan间通信三层交换机路由实验报告
实验报告.实验目的进一步理解三层交换机配置的基本原理； 熟练掌握PacketTracer 软件的安装和配置方法; 掌握三层交换机的基本命令配置。
掌握vlan 之间路由的含义。
•实验环境（软件、硬件及条件） 1台2811路由器； 2台工作站； 2台2960的交换机； 网络连接线路若干（双绞线）； 网络拓朴结构如下：6、软件：windows xp 操作系统、PacketTracer 软件。
三、实验规划vlan 10；192.ise.11/24GO/2 vlvi 20:192 168. 2.1/E4 Xtrunk \ Gl/1 irliii 20： s*0 £0/2-2斗\ £0/2 ■"12960-24TT S witch 0GO/1 35 码Multil Aer Strunk /Gl/I 1 r | fO/2/ j「一^29S0-24TTSwitchlPC-PT PCIFC1:1^ 163.1 100/24PC*PT PC2FC2:192.16S 2 100/24实验名称 课程名称Vian 间路由三层交换实验计算机网络实训1、 2、31、 2、 3、间路由-二层交换 1*—二层交换机：SW3560GiO/1trunkGiO/2 trunkvlan 10 192.168. L 1/24 swl fO/2-24vlan 20192.16& 2.1/24sw2 fO/2-24交换机「Swl 2960Gil/ItrunkfO/2->PCl交换机:SwO 2960Gil/1trunkfO/2->PC2IPC1: 192.168.1.100/24]PC2: 192.168. 2.100/241、启动PacketTracer 软件，选择路由器、PC 构成以上拓扑结构，画出拓扑图,vlan 10:192. 169. 1. 1/24 trunk PC-PTPCIPCI ：192.16B.1 100/24然后用PacketTracer 软件对此网络进行配置。
实验五利用三层交换机实现VLAN间路由总结
实验五利用三层交换机实现VLAN间路由总结实验5利用三层交换机实现VLAN间路由采用单臂路由的方式实现VLAN间的路由具有速度慢(受到接口带宽限制)、转发速率低(路由器采用软件转发，转发速率比采用硬件转发方式的交换机慢)的缺点，容易产生瓶颈，所以现在的网络中，一般都采用三层交换机，以三层交换的方式來实现VLAN间的路由。
三层交换机，本质上就是带有路由功能的二层交换机，我们可以将它简单地看成是一台路由器和一台二层交换机的叠加。
三层交换机是将二层交换机和路由器两者的优势有机而智能化地结合起來，它可在各个层次提供线速转发性能。
在一台三层交换机内，分别设置了交换机模块和路由器模块：而内置的路由模块与交换模块类似，也使用ASIC硬件处理路由。
因此，与传统的路由器相比，三层交换机可以实现高速路由，并且，路由与交换模块是汇集链接的，由于是内部链接，可以确保相当大的宽带。
由于在三层交换机上。
IP路由功能是默认开启的，因此在特权模式下，通过如下步骤, 便可以配置SVI (交换虚拟接口)接口实现VLAN间的路由：1.Switch#configure terminal 进入全局配置模式。
2.Switch(config)#interface vlan vlan~id进入SVI接口配置模式。
3.Switch(config_if)#ip address ip-address mask给VLAN的SVI接口配置IP地址。
这些IP地址将作为各个VLAN内主机的网关，并口, 这些SVI接口所在的网段也会作为直连路由出现在三层交换机的路由表中。
直连路由是指：为三层交设备的接口配置IP地址，并II激活该端口，三层设备会口动产生该接口IP所在网段的直连路由信息。
SVI是指：为交换机中得VLAN创建虚拟接口，并且配置IP地址。
4. Switch (conf ig~if) t^end回到特权命令模式。
5. Switch#show running-config 检查一下刚才的配置是否正确。
[计算机]vlan间路由的实验报告
![[计算机]vlan间路由的实验报告](https://img.taocdn.com/s3/m/0611cbea05087632311212cf.png)
实验三 Vlan之间的路由实验报告一、实验名称：Vlan之间的路由二、实验目的：通过三层交换机，使分别属于两个Vlan的两台计算机之间能相互通信三、实验设备：三层交换机一部，二层交换机一部，计算机两部，双绞线、交叉线若干如图：四、实验过程：（一）建立拓扑1、首先，对PC0和PC1两台计算机设置如下图的网络地址；2、连接好设备，构成一个简单的拓扑结构。
现在进行一次连通性的检测；可以看出，现在两台计算机是没办法进行互相连通的；（二）两层交换机的设置1、对两层交换机switch2进行简单的基本设置，先创建两个vlan，有vlan 10和vlan 30,并把连接PC0的接口fa/1划入vlan 10，把连接PC1的接口fa/2划入vlan 30，如下图：2、输入show vlan命令查看虚拟局域网的相关信息，看出建立vlan成功了，接口的划入也成功了；（三）三层交换机的设置1、同样要对三层交换机做一些命令的设置，还是先建立两个虚拟局域网，vlan 10和vlan 30 ,见下图：2、为了能实现实验目的，接下来是要进行对三层交换机中vlan子接口IP地址的配置。
设置的关键所在是，vlan子接口的IP地址要与两台计算机配置的IP地址同属一个网络，vlan子接口的IP地址要作为计算机的网关。
3、现在查看路由的IP，输入show ip route 命令；从Gateway of last resort is not set可以得到信息，现在的网关提示说没有设置，我还需要进一步设置命令；4、查看一下虚拟局域网的信息，这个是vlan 10的基本信息，有一句写着line protocol is down，此时的连接协议是关闭的；vlan 30的信息也一样；5、此时要进行关键的配置，进入互连接口fa0/24的接口模式，在对接口fa0/24设置vlan中继之前，需要设置该接口的封装模式。
关键语句是switchport trunk encapsulation dot1q，这样line protocol变成启动了；6、再查看一次路由的ip，也可以看到能够连接上了；7、下面是查看trunk模式的信息；（三）连通性检测1、在PC0运行ipconfig命令查看网络地址，再对PC1运行ping命令；可见，现在两台计算机是可以连通的；2、查看一下MAC地址表，能看出数据的传输路线；五、实验结论：每个vlan都是独立的广播域，所以在默认情况下，不同vlan中的计算机之间无法通信，使用vlan间路由的方法可以实现连通。
利用三层交换机实现不同VLAN之间的通信
利用三层交换机实现不同VLAN之间的通信在网络架构中，VLAN（Virtual Local Area Network）通常用于实现物理上隔离的不同网络。
正常情况下，不同VLAN之间的通信是被阻断的，必须通过路由器或三层交换机进行通信。
因此，在利用三层交换机实现不同VLAN之间的通信之前，需要先了解交换机的基本概念和VLAN的功能特点。
三层交换机交换机是现代网络中的重要设备之一，主要作用是实现局部网络内的数据帧交换和转发，根据目标MAC地址将数据包转发到正确的端口。
在传统的二层交换机中，交换机仅能识别MAC地址，所以在进行环路检测和数据包过滤等功能时有些局限。
而三层交换机是在二层交换机基础上增加了路由功能，可以通过识别IP地址来进行包的路由选择，因此比二层交换机具有更强大的性能和功能。
VLANVLAN是一种基于虚拟概念的网络拓扑结构，允许网络管理员将局部网络上的设备按照功能、部门、位置等因素进行逻辑上的分组。
VLAN可以将同一网络中的设备分到不同的虚拟局域网中，使其彼此隔离，从而提高网络的安全性、可管理性和可扩展性。
利用三层交换机实现不同VLAN之间的通信通常情况下，不同VLAN之间的数据流是不允许直接通信的。
但是，在某些应用场景下，需要不同VLAN之间进行通信，如实现跨VLAN的文件共享、打印机共享等。
这时就需要利用三层交换机进行VLAN之间的路由。
实现不同VLAN之间的通信的关键就是在三层交换机上进行路由配置。
具体实现流程如下：1.在交换机上创建和配置所需的VLAN：在交换机上创建不同的VLAN，并将需要同属于一个VLAN的网络设备端口都划分在该VLAN中。
2.配置VLAN间路由信息：为了实现VLAN之间的互通，必须使用三层交换机进行路由配置。
需要配置交换机的IP地址，将不同VLAN的网段进行路由转发。
3.配置交换机端口默认网关：配置交换机各接口对应的默认网关地址。
4.测试网络连通性：配置完成后，可以进行网络连通性测试，以确保不同VLAN之间可以正常通信。
实现不同vlan间的通信实验总结
实现不同vlan间的通信实验总结一、实验目的本实验的主要目的是通过搭建不同VLAN之间的通信网络，掌握VLAN技术的原理和应用，并且了解如何配置交换机和路由器来实现不同VLAN之间的通信。
二、实验环境本次实验所需设备包括交换机、路由器、PC等。
其中，交换机需要支持802.1q协议，路由器需要支持多VLAN功能。
三、实验步骤1. 配置交换机首先需要在交换机上创建不同的VLAN，并且将端口划分到相应的VLAN中。
可以使用命令行或者网页界面进行配置。
例如，在命令行中输入以下命令：vlan 10name VLAN10vlan 20name VLAN20interface FastEthernet0/1switchport mode accessswitchport access vlan 102. 配置路由器接下来需要在路由器上进行配置，使其支持多个子网和多个VLAN。
可以使用命令行或者网页界面进行配置。
例如，在命令行中输入以下命令：interface FastEthernet0/0.10encapsulation dot1Q 10ip address 192.168.10.1 255.255.255.03. 测试连通性最后需要测试不同VLAN之间是否能够互相通信。
可以在PC上进行ping测试，检查是否能够ping通其他VLAN的IP地址。
四、实验结果通过以上步骤的配置和测试，可以成功实现不同VLAN之间的通信。
在PC上进行ping测试时，可以看到其他VLAN的IP地址均能够ping通，说明不同VLAN之间已经成功建立了通信。
五、实验总结本次实验通过搭建不同VLAN之间的通信网络，使得我们更加深入地了解了VLAN技术的原理和应用。
同时，也掌握了如何配置交换机和路由器来实现不同VLAN之间的通信。
在实际应用中，如果需要将局域网分成多个子网或者进行网络隔离，可以使用VLAN技术来实现。
利用三层交换机实现vlan间路由实验报告
利用三层交换机实现vlan间路由实验报告实验目的：本实验旨在通过利用三层交换机实现vlan间路由，掌握vlan间路由的基本原理和配置方法。
实验设备：1. 三层交换机 x12. 计算机 x33. 网线 x4实验步骤：1. 首先，将三台计算机分别连接到三层交换机上，并将它们的IP地址设置为同一网段下的不同地址。
例如，计算机1的IP地址为192.168.1.10，计算机2的IP地址为192.168.1.20，计算机3的IP 地址为192.168.1.30。
2. 接下来，我们需要创建两个vlan。
假设我们要创建vlan10和vlan20。
3. 在三层交换机上进入全局配置模式，并输入以下命令：Switch(config)# vlan 10Switch(config-vlan)# name vlan10Switch(config-vlan)# exitSwitch(config)# vlan 20Switch(config-vlan)# name vlan20Switch(config-vlan)# exit这些命令将创建两个vlan，并为它们分配名称。
4. 然后，我们需要将端口划分到相应的vlan中。
假设我们将端口1-4划分给vlan10，端口5-8划分给vlan20。
在三层交换机上进入全局配置模式，并输入以下命令：Switch(config)# interface range fastEthernet 0/1 - 4Switch(config-if-range)# switchport mode accessSwitch(config-if-range)# switchport access vlan 10Switch(config-if-range)# exitSwitch(config)# interface range fastEthernet 0/5 - 8Switch(config-if-range)# switchport mode accessSwitch(config-if-range)# switchport access vlan 20这些命令将端口1-4划分给vlan10，端口5-8划分给vlan20。
Vlan间路由实验(三层交换机实现法)
今天我们来演示VLAN间路由的实验，配置方法有多种，我们首先来演示利用三层交换机实现V LAN间路由。
其实该实验还有另外一种实现方法：直接在交换机的物理接口配置IP而不用划分VLAN ，下面演示的是在交换机上划分VLAN的实现方法。
实验拓扑图：实验环境说明：1.分别启用路由器R1 、R2和交换机SW1；2.将路由器R1的Fa0/0端口的ip设为：192.168.1.2/24，关闭路由功能，用来模拟PC1，同时将默认网关设为：192.168.1.1；3.将路由器R2的Fa0/0端口的ip设为：192.168.0.2/24，关闭路由功能，用来模拟PC2，同时将默认网关设为：192.168.0.1；4.在交换机SW1上分别划分VLAN14、VLAN15两个VLAN，启用路由功能，用来充当三层交换机；5.将交换机SW1的Fa1/14端口的ip设为：192.168.0.1/24，并将该端口加入到VLAN14中；6.将交换机SW1的Fa1/15端口的ip设为：192.168.1.1/24，并将该端口加入到VLAN15中；实验结果要求：要求两台路由器可以相互ping通对方。
配置过程详解：交换机SW1的配置清单：1.开启交换机的路由功能，充当三层交换机使用SW1(config)#ip routingSW1(config)#exit2.在交换机SW1上划分VLAN：SW1#vlan dataSW1(vlan)#vlan 14SW1(vlan)#vlan 15SW1(vlan)#exit3.将交换机SW1的两个端口分别划入相应的VLAN：SW1(config)#int fa1/14SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 14SW1(config-if)#exitSW1(config)#int fa1/15SW1(config-if)#speed 100SW1(config-if)#duplex fullSW1(config-if)#switchport mod accSW1(config-if)#switchport acc vlan 15SW1(config-if)#exit4.分别为每个VLAN设置ip：SW1(config)#int vlan 14SW1(config-if)#ip add 192.168.0.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exitSW1(config)#int vlan 15SW1(config-if)#ip add 192.168.1.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#exit路由器R1的配置清单：R1(config)#no ip routing //关闭路由功能R1(config)#ip default-gateway 192.168.1.1 //配置默认网关R1(config)#int fa0/0 //进入端口模式R1(config-if)#speed 100 //设置速率R1(config-if)#duplex full //设为全双工模式R1(config-if)#ip add 192.168.1.2 255.255.255.0 //配置ip地址和子网掩码R1(config-if)#no shut //启动端口R1(config-if)#exit路由器R2 的配置清单：R2(config)#no ip routingR2(config)#ip default-gateway 192.168.0.1R2(config)#int fa0/0R2(config-if)#speed 100R2(config-if)#duplex fullR2(config-if)#ip add 192.168.0.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exit验证实验结果：R1pingR2:R1r#ping 192.168.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/162/216 ms R2pingR1:R2#ping 192.168.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/137/188 ms OK ,到此VLAN间路由实验（三层交换机实现法）就圆满完成了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验5 利用三层交换机实现VLAN间路由采用单臂路由的方式实现VLAN间的路由具有速度慢（受到接口带宽限制）、转发速率低（路由器采用软件转发，转发速率比采用硬件转发方式的交换机慢）的缺点，容易产生瓶颈，所以现在的网络中，一般都采用三层交换机，以三层交换的方式来实现VLAN间的路由。
三层交换机，本质上就是带有路由功能的二层交换机，我们可以将它简单地看成是一台路由器和一台二层交换机的叠加。
三层交换机是将二层交换机和路由器两者的优势有机而智能化地结合起来，它可在各个层次提供线速转发性能。
在一台三层交换机内，分别设置了交换机模块和路由器模块；而内置的路由模块与交换模块类似，也使用ASIC硬件处理路由。
因此，与传统的路由器相比，三层交换机可以实现高速路由，并且，路由与交换模块是汇集链接的，由于是内部链接，可以确保相当大的宽带。
由于在三层交换机上。
IP路由功能是默认开启的，因此在特权模式下，通过如下步骤，便可以配置SVI（交换虚拟接口）接口实现VLAN间的路由：
1.Switch#configure terminal
进入全局配置模式。
2.Switch(config)#interface vlan vlan-id
进入SVI接口配置模式。
3.Switch(config-if)#ip address ip-address mask
给VLAN的SVI接口配置IP地址。
这些IP地址将作为各个VLAN内主机的网关，并且，这些SVI接口所在的网段也会作为直连路由出现在三层交换机的路由表中。
直连路由是指：为三层交设备的接口配置IP地址，并且激活该端口，三层设备会自动产生该接口IP所在网段的直连路由信息。
SVI是指：为交换机中得VLAN创建虚拟接口，并且配置IP地址。
4.Switch(config-if)#end
回到特权命令模式。
5.Switch#show running-config
检查一下刚才的配置是否正确。
6.Switch#show ip route
检查配置SVI接口所在的网段是否已经出现在路由表中。
注意：只有当VLAN内有激活的接口时，即有主机连入该VLAN时，该VLAN的SVI 接口所在的网段才会出现在路由表中。
7.如果需要保存刚才的配置结果，可以继续使用write命令或者copy命令保存配置。
在交换机网络中，通过VLAN对一个物理网络进行逻辑划分，不同的VLAN之间无法直接访问的，必须通过三层的路由设备进行连接。
一般利用路由器或三层交换机来实现不同VLAN之间的互相访问。
三层交换机和路由器具备网络层的功能，能够根据数据的IP包头信息，进行选路和转发，从而实现不同网段之间的访问。
三层交换机实现VLAN互访的原理是，利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。
三层交换机利用直连路由可以实现不同VLAN之间的互相访问。
三层交换机给接口配置IP地址，采用SVI的方式实现VLAN间互联。
实验中必须注意的事项：
（1）、两台交换机之间连接的端口应该设置为tag vlan模式。
（2）、为SVI端口设置IP地址后，一定要使用no shutdown命令进行激活，否则无法正常使用。
（3）、如果VLAN内没有激活端口，相应VLAN的SVI端口将无法被激活。
（4）、需要设置PC的网关为相应VLAN的SVI接口地址。
这次的实验跟实验三非常相似，只是多了“在三层交换机上配置SVI端口”这一步。
