水泥路面计算案例

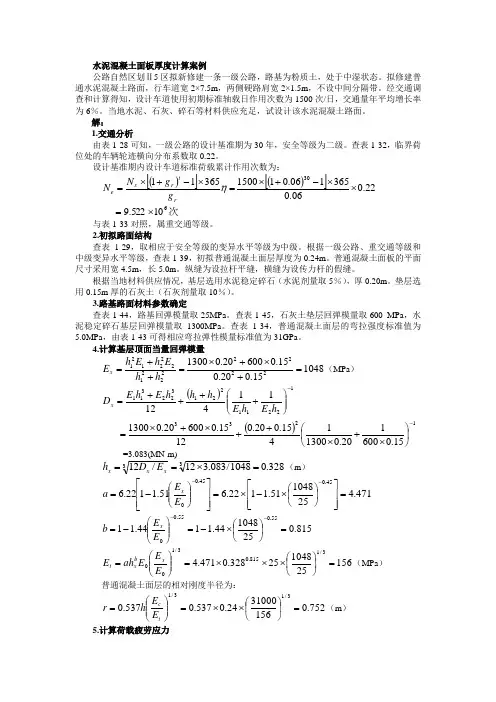

水泥混凝土面板厚度计算案例公路自然区划Ⅱ5区拟新修建一条一级公路，路基为粉质土，处于中湿状态。
拟修建普通水泥混凝土路面，行车道宽2×7.5m ，两侧硬路肩宽2×1.5m ，不设中间分隔带。
经交通调查和计算得知，设计车道使用初期标准轴载日作用次数为1500次/日，交通量年平均增长率为6％。
当地水泥、石灰、碎石等材料供应充足，试设计该水泥混凝土路面。
解：1.交通分析由表1-28可知，一级公路的设计基准期为30年，安全等级为二级。
查表1-32，临界荷位处的车辆轮迹横向分布系数取0.22。
设计基准期内设计车道标准荷载累计作用次数为：()[]()[]22.006.0365106.011500 3651130⨯⨯-+⨯=⨯-+⨯=ηr t r s e g g N N 次610522.9⨯=与表1-33对照，属重交通等级。
2.初拟路面结构查表1-29，取相应于安全等级的变异水平等级为中级。
根据一级公路、重交通等级和中级变异水平等级，查表1-39，初拟普通混凝土面层厚度为0.24m 。
普通混凝土面板的平面尺寸采用宽4.5m ，长5.0m 。
纵缝为设拉杆平缝，横缝为设传力杆的假缝。
根据当地材料供应情况，基层选用水泥稳定碎石（水泥剂量取5％），厚0.20m 。
垫层选用0.15m 厚的石灰土（石灰剂量取10％）。
3.路基路面材料参数确定查表1-44，路基回弹模量取25MPa 。
查表1-45，石灰土垫层回弹模量取600 MPa ，水泥稳定碎石基层回弹模量取1300MPa 。
查表1-34，普通混凝土面层的弯拉强度标准值为5.0MPa ，由表1-43可得相应弯拉弹性模量标准值为31GPa 。
4.计算基层顶面当量回弹模量104815.020.015.060020.0130022222221222121=+⨯+⨯=++=h h E h E h E x （MPa ） ()1221122132231111412-⎪⎪⎭⎫ ⎝⎛++++=h E h E h h h E h E D x ()123315.0600120.013001415.020.01215.060020.01300-⎪⎭⎫ ⎝⎛⨯+⨯++⨯+⨯= =3.083(MN-m) 328.01048/083.312/1233=⨯==x x x E D h （m ）471.425104851.1122.651.1122.645.045.00=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛⨯-⨯=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-=--E E a x 815.025104844.1144.1155.055.00=⎪⎭⎫ ⎝⎛⨯-=⎪⎪⎭⎫ ⎝⎛-=--E E b x 15625104825328.0471.43/1815.03/100=⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=E E E ah E x b x t （MPa ） 普通混凝土面层的相对刚度半径为： 752.01563100024.0537.0537.03/13/1=⎪⎭⎫ ⎝⎛⨯⨯=⎪⎪⎭⎫ ⎝⎛=t c E E h r （m ）5.计算荷载疲劳应力标准轴载在临界荷位处产生的荷载应力为：=⨯⨯==--26.026.024.0752.0077.0077.0h r ps σ 1.127（MPa ）因纵缝为设拉杆平缝，接缝传荷能力的应力折减系数87.0=r k 。
实例：水泥混凝土路面设计计算
1.路面类型的选择确定本设计为二级公路,位于四川地区,公路自然区划为Ⅴ区,路基土为粘性土,设计路段碎石、砂砾、石灰、水泥供应丰富，拟采用普通水泥混凝土路面结构。
交通组成表路面设计以双轮组单轴载100KN 为标准轴载,以BZZ －100表示。
① 轴载换算：161100∑=⎪⎭⎫⎝⎛=ni i i i s P N N δ式中 ：s N ——100KN 的单轴—双轮组标准轴载的作用次数；i P —单轴-单轮、单轴-双轮组、双轴—双轮组或三轴-双轮组轴型i级轴载的总重KN ；i N —各类轴型i 级轴载的作用次数; n —轴型和轴载级位数；i δ—轴—轮型系数，单轴—双轮组时，1=i δ;单轴—单轮时，按式43.031022.2-⨯=ii P δ计算;双轴—双轮组时,按式22.051007.1--⨯=i i P δ；三轴—双轮组时，按式22.081024.2--⨯=i i P δ计算。
轴载换算结果如表7-2所示.表7—2 轴载换算结果② 计算累计当量轴次查《路线设计规范》得三级公路的设计基准期为20年,安全等级为三级,临界荷位处的车辆轮迹轮迹横向分布系数η是0.54~0。
62取0.54，075.0=r g ，则：[][]6201026.354.0365075.01)075.01(808.3813651)1(⨯=⨯⨯-+⨯=⨯-+=ηr t r s e g g N N查《水泥混凝土路面设计规范》水泥混凝土路面所承受的轴载作用,按设计基准期内设计车道所承受的标准轴载累计作用次数分为4级,标准轴载累计作用次数大于1×106 时，属于重交通等级，故本设计属于重交通等级。
2.基层、垫层材料参数确定（1) 基层基层、应具有足够的强度和稳定性，在冰冻地区应具有一定的抗冻性。
拟选用石灰粉煤灰稳定粒料为基层。
配比为石灰：粉煤灰：稳定粒料=1:3：12，查《水泥混凝土路面设计规范》得回弹模量a MP E 13001=。
公路水泥混凝土路面设计新规范混凝土板厚度计算示例
公路水泥混凝土路面设计新规范混凝土板厚度计算示例公路水泥混凝土路面设计是公路工程中的一个重要环节，路面的设计合理与否直接关系到道路使用寿命和交通安全。
在公路水泥混凝土路面设计新规范中，混凝土板厚度的计算是一个关键步骤。
下面将通过一个示例来详细介绍混凝土板厚度的计算方法。
假设其中一道路路段要新建一条公路水泥混凝土路面，基础土质为II类路基，交通量为1000辆/日，设计寿命为20年。
现在需要计算该路段的混凝土板厚度。
首先，根据新规范的要求，需要计算设计车辆组合的轴重、作用系数和总轴重。
1.设计车辆组合的轴重计算根据交通量和设计寿命，需要确定设计车辆组合。
假设设计车辆组合为：轿车（设计重量2t）、货车（设计重量8t）和重型卡车（设计重量10t）。
根据交通量和车辆类型，计算重型卡车的设计车辆比例：重型卡车设计车辆比例=重型卡车日交通量/总交通量=100辆/日/1000辆/日=0.1轿车和货车的设计车辆比例为：(1-0.1)/2=0.45根据设计车辆组合，计算设计车辆组合的轴重：轴重=轿车轴重系数*轿车设计重量+货车轴重系数*货车设计重量+重型卡车轴重系数*重型卡车设计重量假设轿车轴重系数为0.2，货车轴重系数为0.4，重型卡车轴重系数为0.6轴重=0.2*2+0.4*8+0.6*10=11.6t2.作用系数的计算作用系数是根据路面结构、排水状况等因素来确定的，不同的路段有不同的作用系数。
假设该路段的作用系数为1.23.总轴重的计算总轴重=轴重*作用系数=11.6*1.2=13.92t4.混凝土板厚度的计算根据总轴重和基础土质等因素，可以使用新规范提供的表格来查找混凝土板厚度。
假设基础土质为II类路基，根据表格查找到的混凝土板厚度为35cm。
通过以上计算，可以得到该路段的混凝土板厚度为35cm。
需要注意的是，混凝土板厚度的计算还需要考虑其他因素，如气候条件、路面结构等。
在实际设计中，还需要结合实际情况进行调整和优化，以确保道路的使用寿命和安全性。
混凝土路面计算书
2
板长L（m） = 5
3
由图B.2.2根据砼面板厚h及L/r查得温度应力系数Bx = 0.64
4
面层砼弯拉强度标准值fr（MPa） = 5
5
回归系数a = 0.841
6
回归系数b = 0.058
7
回归系数c = 1.323
L/r =
7.75
四
计算极限状态输入数据
1
可靠度系数Rr = 1.13
一
新建公路的基顶当量回弹模量及面层相对刚度半径计算
四 结论
Rr*（σpr+σtr） = 4.66
极限状态计算
综合疲劳应力小于面层砼弯拉标准强度值，能够满足使用要求
7
土基回弹模量E0（MPa） = 50
二
计算荷载疲劳应力输入数据
1
接缝传荷能力的应力折减系数kr = 0.87
2
综合系数kc = 1.2
3
设计基准期内标准轴载累计作用次数Ne(次） = 125085934
4
计算荷载疲劳应力系数v = 0.057
三
计算温度疲劳应力输入数据
1
温度梯度值Tg（°C/m） = 87
= 1.03
疲劳应力系数kf = Nev = 2.894
荷载疲劳应力σpr = kr*kf*kc*σps = 3.10
三
温度疲劳应力计算
温度翘曲应力σtm = αc*Ec*h*Tg*Bx/2
= 2.07
温度疲劳应力系数kt = (fr/σtm)*(a*(σtm/fr)c-b) = 0.493
温度疲劳应力σtr = kt*σtm = 1.02
b = 1-1.44*(Ex/E0）-0.45 = 0.77
二级公路计算书
1 绪论毕业设计旨在使我们对所学过的基础理论和专业知识进行一次全面、系统地回顾和总结，通过对具体题目的分析，使理论与实践相结合，巩固和发展所学理论知识，掌握正确的思维方法和基本技能，提高学生独立思考能力和团结协作的工作作风，提高我们利用计算机解决实际问题的能力及计算机实际操作水平，促进自己建立严谨的科学态度和工作作风。
毕业设计是带有研究性质的专题研究分析、设计报告，是完成教学任务、培养合格人才的一个重要实践性教学环节。
通过毕业设计，可以培养我们的开发和设计能力，提高综合运用所学知识和技能去分析、解决实际问题的能力，检验我们的学习效果等均具有重要意义。
本设计是针对某二级公路K0+000-K2+042.426段进行施工设计，主要设计内容包括：道路平面线形设计、道路纵断面设计、道路横断面设计、道路路基设计、土石方量的计算及调配、排水设计、路面结构设计。
路面设计以双轴组单轴载100KN作为标准轴载，沥青混凝土路面设计年限为12年。
公路排水设计应包含以下两个方面的内容：其一是要考虑如何减少地下水、农田排灌水对路基稳定性及强度的影响，一般称之为第一类排水；其二是要考虑如何将路表水迅速排出路基之外，最大限度地减少雨水对路基、路面质量的影响，减少因路表水排水不畅或路表水下渗对路基、路面结构和使用性能产生的损害，这称为第二类排水。
设计时不但需要考虑地形、地质、水文、气象、地震等自然因素的影响，同时还要受到当地经济、土地资源，筑路材料来源、施工条件、劳动力状况诸多因素的限制，这要求我们在路线设计时要做到规范与实际相结合，在学习规范的同时，灵活应用规范，努力做到实用与经济相结合。
必须认真观贯彻国家规定的方针政策，深入实际，综合考虑路线、路基、路面、桥涵等，最后选出合适的路线。
2 工程总说明2.1 工程概况本设计为某二级公路K0+000-K2+042.426施工图的设计，起点桩号为K0+000，路段全长2042.426m，按平原微丘区二级公路设计，沿线有电力通讯管线纵横交错，地表植物主要为水稻等农作物。
水泥混凝土路面设计计算案例

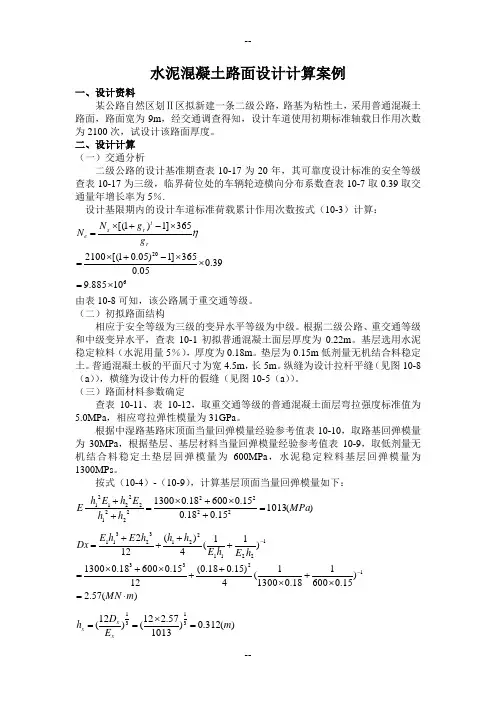

水泥混凝土路面设计计算案例一、设计资料某公路自然区划Ⅱ区拟新建一条二级公路，路基为粘性土，采用普通混凝土路面，路面宽为9m ，经交通调查得知，设计车道使用初期标准轴载日作用次数为2100次，试设计该路面厚度。
二、设计计算 （一）交通分析二级公路的设计基准期查表10-17为20年，其可靠度设计标准的安全等级查表10-17为三级，临界荷位处的车辆轮迹横向分布系数查表10-7取0.39取交通量年增长率为5％.设计基限期内的设计车道标准荷载累计作用次数按式（10-3）计算：62010885.939.005.0365]1)05.01[(2100365]1)1[(⨯=⨯⨯-+⨯=⨯-+⨯=ηrt r s e g g N N由表10-8可知，该公路属于重交通等级。
（二）初拟路面结构相应于安全等级为三级的变异水平等级为中级。
根据二级公路、重交通等级和中级变异水平，查表10-1初拟普通混凝土面层厚度为0.22m 。
基层选用水泥稳定粒料（水泥用量5％），厚度为0.18m 。
垫层为0.15m 低剂量无机结合料稳定土。
普通混凝土板的平面尺寸为宽4.5m ，长5m 。
纵缝为设计拉杆平缝（见图10-8（a ）），横缝为设计传力杆的假缝（见图10-5（a ））。
（三）路面材料参数确定查表10-11、表10-12，取重交通等级的普通混凝土面层弯拉强度标准值为5.0MPa ，相应弯拉弹性模量为31GPa 。
根据中湿路基路床顶面当量回弹模量经验参考值表10-10，取路基回弹模量为30MPa ，根据垫层、基层材料当量回弹模量经验参考值表10-9，取低剂量无机结合料稳定土垫层回弹模量为600MPa ，水泥稳定粒料基层回弹模量为1300MPs 。
按式（10-4）-（10-9），计算基层顶面当量回弹模量如下：)(101315.018.015.060018.0130022222221222121MPa h h E h E h E =+⨯+⨯=++ )(57.2)15.0600118.013001(4)15.018.0(1215.060018.01300)11(4)(12212331221122132311m MN h E h E h h h E h E Dx ⋅=⨯+⨯++⨯+⨯=++++=--)(312.0)101357.212()12(3131m E D h x x x =⨯==293.4])301013(51.11[22.6])(51.11[22.645.045.00=-=-=--E E a x 792.0)301013(44.11)(44.1155.055.00=-=-=--E E b x )(165)301013(30312.0293.4)(31792.03100MPa E E E ah E x bx t =⨯⨯⨯==普通混凝土层面的相对刚度半径按式（10-14）计算：)(677.0)16531000(22.0537.0)(537.03131m E E h r t c =⨯⨯==（四）荷载疲劳应力标准轴载在临界荷位处产生得到荷载应力按式（10-13）计算： σPs =0.077r 0.60h -2=0.077×0.6770.60×0.22-2=1.259(MPa)因纵缝为设拉杆平缝，接缝传荷能力的折减系数K r =0.87.考虑设计基准期内荷载应力累计疲劳作用的疲劳应力系数K ƒ=N v e =(9.885×106)0.057=2.504.根据公路等级，由表10-13得到考虑偏载和动载等因素对路面疲劳损坏影响的综合修正系数K c =1.02.荷载疲劳应力按式（10-11）计算： σpr =k r kƒk c σps =0.87×2.504×1.20×1.259=3.29(MPa) (五）温度疲劳应力由表10-14，Ⅱ区最大温度梯度取88℃/m 。
水泥混凝土路面厚度计算书
水泥混凝土路面厚度计算书水泥混凝土路面厚度计算书一、原始资料公路自然区划：Ⅳ区公路等级：高速公路路基土质：粘质土路面宽度(m)：15初期标准轴载：1500交通量平均增长：8板块厚度(m)：0.27基层厚度(m)：0.18垫层厚度(m)：0.15板块宽度(m)： 4.5板块长度(m)： 5路基回弹模量：28基层回弹模量：1300垫层回弹模量：600基层材料性质：刚性和半刚性纵缝形式：设拉杆企口缝温度应力系数： 4.5计算类型：普通水泥混凝土路面厚度计算二、交通分析根据公路水泥混凝土路面设计规范(JTG D40-2000)P6表3.0.1《可靠度设计标准》，本道路的等级为高速公路，故设计基准期为30年，安全等级为一级。
由公路水泥混凝土路面设计规范(JTG D40-2000)P38表A.2.2《车辆轮迹横向分布系数》，临界荷位处的车辆轮迹横向分布系数取.22。
，交通量的年增长率为5%。
按公路水泥混凝土路面设计规范(JTG D40-2000)P38公式A.2.2计算得到设计基准期内设计车道标准荷载累计作用次数为：Ne=Ns*[(1+gr)^t-1]*365*η/gr=1.364496E+07次按公路水泥混凝土路面设计规范(JTG D40-2000)P7表3.0.5《交通分级》可确定轴载等级为：重交通等级。
三、初拟路面结构初拟水泥混凝土路面厚度为：0.27m，基层选用刚性和半刚性材料，厚度为0.18m，垫层厚度为0.15m。
水泥混凝土面板长度为：5m，宽度为4.5m。
纵缝为设拉杆企口缝。
四、路面材料参数确定按公路水泥混凝土路面设计规范(JTG D40-2000)P8表3.0.6《混凝土弯拉强度标准值》可确定混凝土弯拉强度标准值为：5MPa。
根据公路水泥混凝土路面设计规范(JTG D40-2000)P53表 F.3《水泥混凝土弯拉弹性模量经验参考值》可确定弯拉弹性模量为31000MPa。
路基回弹模量选用：28MPa。
二级公路水泥混凝土路面厚度计算书（例题）
水泥混凝土路面厚度计算书1 轴载换算表1.1 日交通车辆情况表∑==ni i i i s PN N 116)100(δ其中i δ为轴-轮系数，单轴-双轮组时，1=i δ，单轴-单轮时，按下式计算：43.031022.2-⨯=i i P δ双轴-双轮组时，按下式计算：22.051007.1--⨯=i i P δ三轴-双轮组时，按下式计算：22.081024.2--⨯=i i P δ2 确定交通量相关系数。
2.1 设计基准期内交通量的年平均增长率。
可按公路等级和功能以及所在地区的经济和交通发展情况，通过调查分析，预估设计基准期内的交通增长量，确定交通量年平均增长率γ。
取%5=γ。
2.2车辆轮迹横向分布系数η表2.1 车辆轮迹横向分布系数η0.54～0.62注：车道或行车道宽或者交通量较大时，取高值；反之，取低值。
由规范得：二级公路的设计基准期为20年，安全等级为三级，取39.0=η。
⒊ 计算基准期内累计当量轴次。
设计基准期内水泥混凝土面层临界荷位处所承受的标准轴载累计作用次数，可按下式计算确定。
[]ηγγ3651)1(⨯-+⨯=t s e N N代入数据得[]62010926.339.005.03651)05.01(834⨯=⨯⨯-+⨯=e N 次属重交通等级。
4 初拟路面结构。
由规范得，相应于安全等级三级的变异水平等级为中级。
根据二级公路、重交通等级和中级变异水平等级，查规范初拟普通混凝土面层厚度为0.22m 。
基层选用水泥稳定粒料（水泥用量5%），厚0.18m 。
垫层为0.15m 低剂量无机结合料稳定土。
普通混凝土板的平面尺寸为宽4.5m,长5.0m 。
纵缝为设拉杆平缝，横缝为设传力杆的假缝。
5路面材料参数确定。
根据规范，取普通混凝土面层的弯拉强度标准值为5.0MPa ，相应弯拉弹性模量标准值为31G Pa 。
