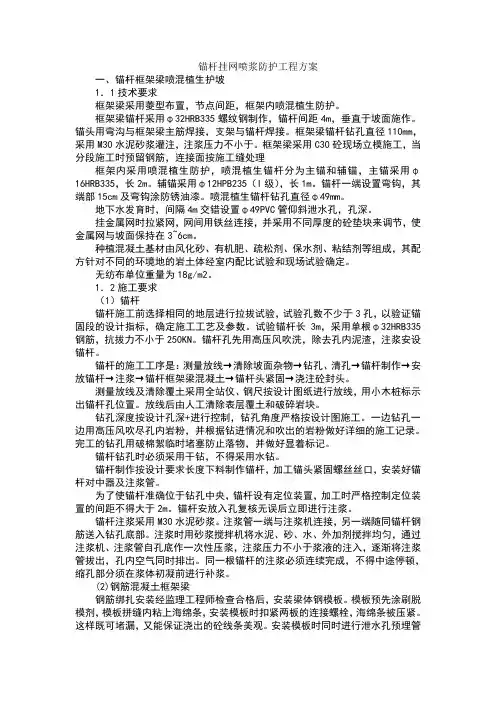

锚杆挂网喷浆防护工程方案

一、锚杆框架梁喷混植生护坡

1前言

1.1工程概况

拟建的xx宾馆综合楼位于xx市xx路与xx路交叉口的西南角xx宾馆院内，该楼长约25.1m，宽约13.8m，高为六层，设一层地下室，框架结构，基坑深度为5.7m，勘察期间实测场地内地下水静止水位埋深5.9-6.0m。

1.2场地环境条件

拟建建筑物场地环境条件见下表:

场地基坑周边环境一览表

位置相邻建筑说明备注

南侧xx宾馆家属楼距xx宾馆家属楼12.0m由于甲方未提供具体资料，故对地下是否分布如热力管网、天然气管道、网通管道、高压电缆等不详。

北侧北侧为建筑物距北侧建筑物6.0m

东侧东侧为三层楼房距三层楼高1.5m

西侧西侧为围墙距围墙6.0m

1.3场地岩土工程条件

1.3.1场地地形地貌

该场地位于xx河右岸一级阶地，地貌形态单一，场地地势平坦。

1.3.2场地地层条件

根据xx工程水文地质勘察院有限公司勘察报告，主要地层情况如下：

（1）素填土：褐色，灰褐色，稍湿，可塑，主要成分以粉土为主，上部夹含砖渣及建筑垃圾等杂质。场地内均有分布，与下伏土层呈突变接触，层底埋深1.8-5.3m，平均层厚5.07m。

（2）中砂：黄褐色，湿-饱水，稍密，成分以石英、长石为主，下部含少量小砾石。该层土场地内均有分布，与下伏土层呈渐变接触，层底埋深8.7-8.9m。层厚3.4-4.1m，平均厚3.73m。

（3）砾砂：浅黄色，饱水，稍密，砾石含量8%左右，粒径约2-3cm，主要成分以石英岩、正长岩等。该层最大揭露厚度 5.8m，层底在勘探深度内未能揭穿。

1.3.3场地水文地质条件

该场地地下水类型为第四系松散岩类空隙潜水，主要含水层岩性为②中砂及层③砾砂以下的砂性土，地下水水位埋深5.90-6.0m。地下水主要靠侧向迳流补给，排泄于人工开采和地下迳流。由于受季节性降水、人工开采及xx河橡胶坝拦蓄的影响，地下水水位年变幅1～2m。

1.3.4场地岩土相关物理力学参数

场地岩土有关物理学参数详见岩土工程勘察报告。

2本工程基坑开挖须着重解决的问题

根据基坑周边环境、开挖深度、工程地质与水文地质条件，基坑侧壁安全等级为二级，基坑开挖深度为5.7m，因此该基坑工程的重点为：

（1）预防并控制因基坑开挖等因素引起周边地面的不均匀沉降；

（2）确保基坑周边土体及管线稳定；

（3）为后续的主体施工创造良好的施工条件。

3基坑支护结构方案选择

3.1设计原则

（1）安全第一，确保基坑开挖及地下室施工全过程基坑边坡的安全稳定，严格控制基坑周边管线、路面的变形。

（2）在确保安全完成基坑工程施工的前提下，尽可能降低工程造价。

（3）将基坑支护与土方开挖有机的结合起来，有效缩短边坡支护和土方开挖的工期。

3.2设计依据

（1）《岩土工程勘察报告》（xx工程水文地质勘察院有限公司）；

（2）场地平面布置图；

（3）《建筑基坑支护技术规程》（JGJ120-99）及《规程应用手册》；

（4）《土层锚杆设计与施工》（CECS22：90）；

（5）《基坑土钉支护技术规程》（CECS96：97）；

（6）《锚杆喷射混凝土支护技术规范》（GBJ－86－85）；

（7）《建筑桩基技术规范》（JGJ94-94）；

（8）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；

（9）《混凝土结构设计规范》（GBJ10-89）；

（10）《安全检查验收标准》JGJ59－99；

（11）现场踏勘及现场工程师介绍等。

3.3基坑支护方案选择

按照设计原则及设计依据，经方案的经济技术比较及工程周围的实际情况，确定该基坑东侧采用注浆钢管桩及土钉墙联合支护方案；基坑其它部位由于素填土层较厚，易产生塌方现象，且周围有厕所、供水管道等，为了基坑边坡的安全，采用土钉墙喷锚支护方案。具体设计见附图。

4基坑支护设计要点及施工建议

4.1基坑土方开挖、外运及土方回填方案设计

根据场地地质条件、周边环境和基坑支护设计情况，对基坑开挖提出如下要求：

（1）根据场地岩土条件，本基坑按1：0.4进行开挖放坡，故应严格按照支护设计坡度和深度进行开挖；

（2）基坑开挖时应将地面附加荷载减到最小，严禁在坑边堆载或通行重载车；

（3）土方应分层开挖，每层开挖深度为1.5m，严禁超挖。开挖下一层土时，上层支护结构混凝土的强度应达到70%。严禁施工机械碰撞止水和支护结构；

（4）砂层开挖过程中分段长度不宜过长，每段待支护完成后，再进行下一段的开挖；

（5）土方开挖后及时施工锚杆等支护结构，尽量减少土体变形，保证基坑安全；

（6）基坑内各区间台阶先放坡机械开挖，再人工修坡到位；

（7）在雨季节施工前应检查现场的排水系统，做好基坑周边地表水及基坑内积水的排汇和疏导，防止基坑暴露时间过长或被雨水浸泡。

1．1技术要求

框架梁采用菱型布置，节点间距4.0m，框架内喷混植生防护。

框架梁锚杆采用φ32HRB335螺纹钢制作，锚杆间距4m，垂直于坡面施作。锚头用弯沟与框架梁主筋焊接，支架与锚杆焊接。框架梁锚杆钻孔直径110mm，

采用M30水泥砂浆灌注，注浆压力不小于0.4MPa。框架梁采用C30砼现场立模施工，当分段施工时预留钢筋，连接面按施工缝处理

框架内采用喷混植生防护，喷混植生锚杆分为主锚和辅锚，主锚采用φ16HRB335，长2m。辅锚采用φ12HPB235（I级），长1m。锚杆一端设置弯钩，其端部15cm及弯钩涂防锈油漆。喷混植生锚杆钻孔直径φ49mm。

地下水发育时，间隔4m交错设置φ49PVC管仰斜泄水孔，孔深0.6m。

挂金属网时拉紧网，网间用铁丝连接，并采用不同厚度的砼垫块来调节，使金属网与坡面保持在3~6cm。

种植混凝土基材由风化砂、有机肥、疏松剂、保水剂、粘结剂等组成，其配方针对不同的环境地的岩土体经室内配比试验和现场试验确定。

无纺布单位重量为18g/m2。

1．2施工要求

（1）锚杆

锚杆施工前选择相同的地层进行拉拔试验，试验孔数不少于3孔，以验证锚固段的设计指标，确定施工工艺及参数。试验锚杆长3m，采用单根φ32HRB335钢筋，抗拔力不小于250KN。锚杆孔先用高压风吹洗，除去孔内泥渣，注浆安设锚杆。

锚杆的施工工序是：测量放线→清除坡面杂物→钻孔、清孔→锚杆制作→安放锚杆→注浆→锚杆框架梁混凝土→锚杆头紧固→浇注砼封头。

测量放线及清除覆土采用全站仪、钢尺按设计图纸进行放线，用小木桩标示出锚杆孔位置。放线后由人工清除表层覆土和破碎岩块。

钻孔深度按设计孔深+0.2m进行控制，钻孔角度严格按设计图施工。一边钻孔一边用高压风吹尽孔内岩粉，并根据钻进情况和吹出的岩粉做好详细的施工记录。完工的钻孔用破棉絮临时堵塞防止落物，并做好显著标记。

锚杆钻孔时必须采用干钻，不得采用水钻。

锚杆制作按设计要求长度下料制作锚杆，加工锚头紧固螺丝丝口，安装好锚杆对中器及注浆管。

为了使锚杆准确位于钻孔中央，锚杆设有定位装置，加工时严格控制定位装置的间距不得大于2m。锚杆安放入孔复核无误后立即进行注浆。

锚杆注浆采用M30水泥砂浆。注浆管一端与注浆机连接，另一端随同锚杆钢筋送入钻孔底部。注浆时用砂浆搅拌机将水泥、砂、水、外加剂搅拌均匀，通过注浆机、注浆管自孔底作一次性压浆，注浆压力不小于0.4Mpa浆液的注入，逐渐将注浆管拔出，孔内空气同时排出。同一根锚杆的注浆必须连续完成，不得中途停顿，缩孔部分须在浆体初凝前进行补浆。

(2)钢筋混凝土框架梁

钢筋绑扎安装经监理工程师检查合格后，安装梁体钢模板。模板预先涂刷脱模剂，模板拼缝内粘上海绵条，安装模板时扣紧两板的连接螺栓，海绵条被压紧。这样既可堵漏，又能保证浇出的砼线条美观。安装模板时同时进行泄水孔预埋管的固定工作。模板经监理工程师检查合格后方可灌注混凝土。混凝土坍落度控制在4-7cm，泵送入模，防止砼离析和灰浆溅在模板面上凝固成碴，影响护墙外观质量。砼从一端向另一端全断面浇筑，用插入式振动器捣固。振捣时振动棒要“快插慢拔”，插入点的间距为振动棒有效半径的1.0-1.5倍，振动至砼不再下沉、表面平坦、泛浆不再冒泡为止。砼浇筑完后，进行初次抹面，将表面的露石压入或剔走，提浆，抹平。砼初凝并将表面泌水吸收后进行二次抹面收光，并开始洒水
