zemax优化操作函数汇总

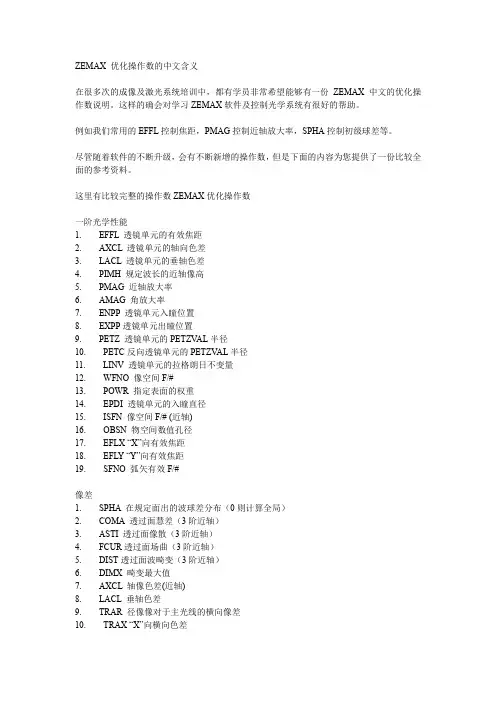

ZEMAX优化操作数的中文含义
ZEMAX 优化操作数的中文含义在很多次的成像及激光系统培训中，都有学员非常希望能够有一份ZEMAX中文的优化操作数说明。
这样的确会对学习ZEMAX软件及控制光学系统有很好的帮助。
例如我们常用的EFFL控制焦距，PMAG控制近轴放大率，SPHA控制初级球差等。
尽管随着软件的不断升级，会有不断新增的操作数，但是下面的内容为您提供了一份比较全面的参考资料。
这里有比较完整的操作数ZEMAX优化操作数一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZV AL半径10. PETC反向透镜单元的PETZV AL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFL Y “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZV AL半径17. PETC反向透镜单元的PETZV AL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSW A 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVV A 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTV A 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETV A规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COVA 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMV A 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTV A总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnV A 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDV A 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBW A 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnVA4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。
ZEMAX优化操作数
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVVA 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTVA 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETVA规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COVA 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMVA 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTVA总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnVA 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDVA 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnVA4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．D LTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度夜饮东坡醉复醒，归来彷彿三更。
zemax主要优化函数
ZERN：泽尼克边缘系数。系数项 波长Int1，Int2，Hx 和Hy 数据值分别用来说明泽尼克系数项的编号（1-37），波长编号，采样密度（1=32*32，2=64*64，等等），和视场位置。注意如果你多个仅系数项编号不同的ZERN 操作数，则在编辑界面中它们应被放在相邻行中。否则将降低计算速度
GMTS：弧矢的几何传递函数响应曲线，详细内容参见操作数GMTA. i SDlS G
GMTT：子午的几何传递函数响应曲线，详细内容参见操作数GMTA.WbP Bp{
| Gy =< Y
3、基本光学特性 /X2 A u
#] ./ u(
EFFL：有效焦距，以镜头长度单位表示。它是针对近轴系统的，对于非近轴系统可能会不准确U:o`/4"xl
RWCH:环带 波长 Hx，Hy，相对于主光线的RMS 波前差。其单位为波长。由于已减去平均OPD，这个RMS 实际上是指标准的波前偏差。参见RWCE。详细内容可参见RSCHB
RWCE：环带 波长 Hx，Hy，相对于衍射质心的 RMS 波前差。这个操作数对于最小化波前偏差是有用的，这个波前偏差于斯特列尔比率和MTF 曲线下的面积成正比。 其单位为波长。参见RWCH。详细内容可参见RSCH
zemax主要优化函数表2008年07月28日 星期一 00:53优化函数
1、像差
SPHA(球差)：surf表面编号/wave波长/target设定目标值/weight权重
指定表面产生的球差贡献值，以波长表示。如果表面编号值为零，则为整个系统的总和
COMA(彗差) ：surf表面编号/wave波长/target设定目标值/weight权重
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总
Zemax有完整的设计、模拟和优化工具组合，这样，您可以使用这些
工具来完成任何光学设计、制造、维护和测试任务。
它的优化功能有助于
加快设计的完成， Zemax优化可以进行整体结构图和衍射正（DPR）优化，可以实现准确、稳定和可控的优化过程，根据实际应用需求来配置最佳优
化策略。
一、基本概念
Zemax优化任务是基于极小化指标、优化变量和优化约束，它可以自
动确定最佳参数来满足用户设定的最小优化指标。
1.优化指标：优化指标是指需要极小化的目标，比如最小化光斑不均
匀度，最大化衍射正反差等。
2.优化变量：优化变量是指需要最佳化的光学系统元素，比如焦距、
衍射正的外径和光学厚度等。
3.优化约束：优化约束是指需要限制的变量的范围，比如限制设计的
光学元件不能超出所选材料的范围、设置变量不能超出最小和最大值等。
二、优化算法
1.基于随机的算法：基于随机的算法是指基于随机策略来可能优化参
数的算法，可以用来最优解，但是需要很多的次数。
2.基于梯度的算法：基于梯度的算法是指基于梯度来实现优化算法，
它可以更充分和快速地最优解。
zemax优化函数标准
ZEMAX优化函数标准是用来确定和评估光学系统的性能的一种标准。
以下是一些常见的优化函数标准：
1. 球差（SPHA）：球差是影响光学系统成像质量的重要因素之一。
在ZEMAX中，可以使用SPHA函数来优化系统的球差性能。
2. 彗差（COMA）：彗差是另一个重要的像差，它表现为光线在离轴位置处形成的一个“尾巴”状的光斑。
在ZEMAX中，可以使用COMA 函数来优化系统的彗差性能。
3. 像散（ASTI）：像散是由于光学元件的形状误差或位置误差引起的。
在ZEMAX中，可以使用ASTI函数来优化系统的像散性能。
4. 场曲（FCUR）：场曲是由于光学系统的畸变引起的，表现为在图像平面内不同位置的清晰度不同。
在ZEMAX中，可以使用FCUR函数来优化系统的场曲性能。
5. 畸变（DIST）：畸变是由于光学系统的透镜形状误差或位置误差引起的，表现为图像的几何形状发生变化。
在ZEMAX中，可以使用DIST函数来优化系统的畸变性能。
以上是一些常见的ZEMAX优化函数标准，但实际上还有很多其他的优化函数标准，具体选择哪种标准取决于设计者的需求和目标。
zemax优化操作函数
优化函数1、像差SPHA(球差)：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的球差贡献值，以波长表示。
如果表面编号值为零，则为整个系统的总和COMA(彗差) ：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级彗差，对非近轴系统无效.ASTI(像散)：指定表面产生像散的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级色散，对非近轴系统无效FCUR(场曲)：指定表面产生的场曲贡献值，以波长表示。
如果表面编号值为0，则是计算整个系统的场曲。
这是由塞得系数计算出的第三级场曲，对非近轴系统无效.DIST(畸变)：指定表面产生的畸变贡献值，以波长表示。
如果表面编号值为0，则使用整个系统。
同样，如果表面编号值为0，则畸变以百分数形式给出。
这是由塞得系数计算出的第三级畸变，对与非近轴系统无效.DIMX(最大畸变值)：它与DIST 相似，只不过它仅规定了畸变的绝对值的上限。
视场的整数编号可以是0，这说明使用最大的视场坐标，也可以是任何有效的视场编号。
注意，最大的畸变不一定总是在最大视场处产生。
得到的值总是以百分数为单位，以系统作为一个整体。
这个操作数对于非旋转对称系统可能无效。
AXCL(轴向色差)：以镜头长度单位为单位的轴向色差。
这是两种定义的最边缘的波长的理想焦面的间隔。
这个距离是沿着Z 轴测量的。
对非近轴系统无效.LACL(垂轴色差)：这是定义的两种极端波长的主光线截点的y方向的距离。
对于非近轴系统无效TRAR(垂轴像差)：在像面半径方向测定的相对于主光线的垂轴像差.TRAX(x方向垂轴像差)：在像面x方向测定的相对于主光线的垂轴像差TRAY(Y方向垂轴像差)：在像面Y方向测定的相对于主光线的垂轴像差TRAI(垂轴像差)：在指定表面半口径方向测定的相对于主光线的垂轴像差.类似于TRAR，只不过是针对一个表面，而不是指定的像面.OPDC(光程差)：指定波长的主光线的光程差.PETZ(匹兹伐曲率半径)：以镜头长度单位表示,对非近轴系统无效PETC(匹兹伐曲率)：以镜头长度单位的倒数表示,对非近轴系统无效RSCH：相对于主光线的RMS 斑点尺寸（光线像差）。
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总1.各种变量优化：ZEMAX可以对各种变量进行优化，包括系统参数、元件参数和材料参数。
例如，可以对透镜曲面的半径、厚度和折射率进行优化，以获得最佳的成像性能。
2.像差优化：ZEMAX可以优化像差，以最小化系统的像差。
它可以优化球差、彗差、色差、畸变等各种像差，并生成最佳的光学系统。
3.波前优化：ZEMAX可以优化波前，以获得最佳的波前形状。
它可以用于修正各种波前畸变，例如球差、彗差和色差。
4.光斑优化：ZEMAX可以优化光斑，以获得最佳的光斑形状和尺寸。
它可以用于优化点光源的光斑，或者控制光源的光斑形状和尺寸。
5.聚焦优化：ZEMAX可以优化聚焦距离，以获得最佳的聚焦性能。
它可以用于优化透镜或镜片的形状和位置，以实现最佳的聚焦效果。
6.薄透镜优化：ZEMAX可以优化薄透镜的参数，以获得最佳的成像性能。
它可以优化透镜的半径、厚度和折射率，以实现最小的像差。
7.波导优化：ZEMAX可以优化波导的参数，以获得最佳的传输特性。
例如，它可以优化波导的宽度和高度，以实现最小的传输损耗。
8.激光优化：ZEMAX可以优化激光光束的参数，以获得最佳的激光束质量。
例如，它可以优化激光光束的直径和发散角，以实现最小的发散和最高的光束质量。
9.过滤器优化：ZEMAX可以优化过滤器的参数，以获得最佳的滤波特性。
它可以优化过滤器的传输曲线、中心波长和带宽，以实现最佳的滤波效果。
10.微透镜阵列优化：ZEMAX可以优化微透镜阵列的参数，以获得最佳的光学性能。
例如，它可以优化微透镜阵列的尺寸、间距和折射率，以实现最佳的成像和聚焦效果。
总之，ZEMAX提供了许多优化操作数，可以用于不同类型的光学系统的设计和分析。
这些优化操作数可以帮助用户获得最佳的成像性能、波前形状、光斑形状和尺寸、聚焦性能等。
ZEMAX操作数
ZEMAX优化操作数一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZV AL半径10. PETC反向透镜单元的PETZV AL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZV AL半径17. PETC反向透镜单元的PETZV AL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVV A 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTV A 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETV A规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COV A 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMV A 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTV A总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnV A 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDV A 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnV A4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。
ZEMAX优化操作数汇总情况(全)
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差透镜数据约束1．TOTR 透镜单元的总长2．CVVA 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTVA 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETVA规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COVA 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMVA 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTVA总结构厚度=目标值45．TMAS 结构总质量47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnVA 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDVA 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnVA4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。
zemax主要优化函数
zemax主要优化函数zemax主要优化函数表2008年07月28日星期一 00:53优化函数1、像差SPHA(球差):surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的球差贡献值，以波长表示。
如果表面编号值为零，则为整个系统的总和COMA(彗差) :surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的贡献值，以波长表示。
如果表面编号值为 0，则是针对整个系统。
这是由塞得和数计算得到的第三级彗差，对非近轴系统无效.ASTI(像散):指定表面产生像散的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级色散，对非近轴系统无效 FCUR(场曲):指定表面产生的场曲贡献值，以波长表示。
如果表面编号值为0，则是计算整个系统的场曲。
这是由塞得系数计算出的第三级场曲，对非近轴系统无效.DIST(畸变):指定表面产生的畸变贡献值，以波长表示。
如果表面编号值为0，则使用整个系统。
同样，如果表面编号值为 0，则畸变以百分数形式给出。
这是由塞得系数计算出的第三级畸变，对与非近轴系统无效.DIMX(最大畸变值):它与 DIST 相似，只不过它仅规定了畸变的绝对值的上限。
视场的整数编号可以是 0，这说明使用最大的视场坐标，也可以是任何有效的视场编号。
注意，最大的畸变不一定总是在最大视场处产生。
得到的值总是以百分数为单位，以系统作为一个整体。
这个操作数对于非旋转对称系统可能无效。
AXCL(轴向色差):以镜头长度单位为单位的轴向色差。
这是两种定义的最边缘的波长的理想焦面的间隔。
这个距离是沿着Z 轴测量的。
对非近轴系统无效. LACL(垂轴色差):这是定义的两种极端波长的主光线截点的y方向的距离。
对于非近轴系统无效TRAR(垂轴像差):在像面半径方向测定的相对于主光线的垂轴像差. TRAX(x方向垂轴像差):在像面x方向测定的相对于主光线的垂轴像差 TRAY(Y方向垂轴像差):在像面Y方向测定的相对于主光线的垂轴像差 TRAI(垂轴像差):在指定表面半口径方向测定的相对于主光线的垂轴像差.类似于 TRAR，只不过是针对一个表面，而不是指定的像面.OPDC(光程差):指定波长的主光线的光程差.PETZ(匹兹伐曲率半径):以镜头长度单位表示,对非近轴系统无效 PETC(匹兹伐曲率):以镜头长度单位的倒数表示,对非近轴系统无效 RSCH:相对于主光线的RMS 斑点尺寸(光线像差)。
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总一阶光学性能1.EFFL透镜单元的有效焦距2.AXCL透镜单元的轴向色差CL透镜单元的垂轴色差4.PIMH规定波长的近轴像高5.PMAG近轴放大率6.AMAG角放大率7.ENPP透镜单元入瞳位置8.EXPP透镜单元出瞳位置9.PETZ透镜单元的PETZV AL半径10.PETC反向透镜单元的PETZV AL半径11.LINV透镜单元的拉格朗日不变量12.WFNO像空间F/#13.POWR指定表面的权重14.EPDI透镜单元的入瞳直径15.ISFN像空间F/#（近轴)16.OBSN物空间数值孔径17.EFLX“X”向有效焦距18.EFLY“Y”向有效焦距19.SFNO弧矢有效F/#MTF数据1.MTFT切向调制函数2.MTFS径向调制函数数3.MTFA平均调制函数4.MSWT切向方波调制函数5.MSWS径向方波调制函数6.MSWA平均方波调制函数7.GMTA几何MTF切向径向响应8.GMTS几何MTF径向响应9.GMTT几何MTF切向响应衍射能级1.DENC衍射包围圆能量2.DENF衍射能量3.GENC几何包围圆能量4.XENC像差1.SPHA在规定面出的波球差分布（0则计算全局)A透过面慧差（3阶近轴)3.ASTI透过面像散（3阶近轴)4.FCUR透过面场曲(3阶近轴)5.DIST透过面波畸变（3阶近轴）6.DIMX畸变最大值7.AXCL轴像色差(近轴)CL垂轴色差9.TRAR径像像对于主光线的横向像差10.TRAX“X”向横向色差11.TRAY“Y”向横向色差12.TRAI规定面上的径像横向像差13.TRAC径像像对于质心的横向像差14.OPDC主光线光程差15.OPDX衍射面心光程差16.PETZ透镜单元的PETZV AL半径17.PETC反向透镜单元的PETZV AL半径18.RSCH主光线的RMS光斑尺寸19.RSCE类RSCH20.RWCH主光线的RMS波前偏差21.RWCE衍射面心的RMS波前偏差22.ANAR像差测试23.ZERN Zernike系数24.RSRE几何像点的RMS点尺寸(质心参考)25.RSRH类同RSRE(主光线参考)26.RWRE类同RSRE（波前偏差)27.TRAD“X”像TRAR比较28.TRAE“Y”像TRAR比较29.TRCX像面子午像差“X”向（质心基准)30.TRCY像面子午像差“Y”向(质心基准)31.DISG广义畸变百分数32.FCGS弧矢场曲33.DISC子午场曲34.OPDM限制光程差，类同TRAC35.PWRH同RSCH36.BSER对准偏差37.BIOC集中对准38.BIOD垂直对准偏差透镜数据约束1.TOTR透镜单元的总长2.CVV A规定面的曲率=目标值3.CVGT规定面的曲率>目标值4.CVLT规定面的曲率<目标值5.CTV A规定面的中心厚度=目标值6.CTGT规定面的中心厚度>目标值7.CTLT规定面的中心厚度<目标值8.ETV A规定面的边缘厚度=目标值9.ETGT规定面的边缘厚度>目标值10.ETLT规定面的边缘厚度<目标值11.COV A圆锥系数=目标值12.COGT圆锥系数>目标值13.COLT圆锥系数<目标值14.DMV A约束面直径=目标值15.DMGT约束面直径>目标值16.DMLT约束面直径<目标值17.TTHI面厚度统计18.VOLU元素容量19.MNCT最小中心厚度20.MXCT最大中心厚度21.MNET最小边缘厚度22.MXET最大边缘厚度23.MNCG最小中心玻璃厚度24.MXEG最大边缘玻璃厚度25.MXCG最大中心玻璃厚度26.MNCA最小中心空气厚度27.MXCA最大中心空气厚度28.MNEA最小边缘空气厚度29.MXEA最大边缘空气厚度30.ZTHI控制复合结构厚度31.SAGX透镜在“XZ”面上的面弧矢32.SAGY透镜在“YZ”面上的面弧矢33.COVL柱形单元体积34.MNSD最小直径35.MXSD最大直径36.XXET最大边缘厚度37.XXEA最大空气边缘厚度38.XXEG最大玻璃边缘厚度39.XNET最小边缘厚度40.XNEA最小边缘空气厚度41.XNEG最小玻璃边缘厚度42.TTGT总结构厚度>目标值43.TTLT总结构厚度<目标值44.TTV A总结构厚度=目标值45.TMAS结构总质量46.MNCV最小曲率47.MXCV最大曲率48.MNDT最小口径与厚度的比率49.MXDT最大口径与厚度的比率参数数据约束1.PnV A约束面的第n个控制参数=目标值2.PnGT约束面的第n个控制参数>目标值3.PnLT约束面的第n个控制参数<目标值附加数据约束1.XDV A附加数据值=目标值（1~99)2.XDGT附加数据值>目标值（1~99)3.XDLT附加数据值<目标值（1~99)玻璃数据约束1.MNIN最小折射率2.MXIN组大折射率3.MNAB最小阿贝数4.MXAB最大阿贝数5.MNPD最小ΔPg-f6.MXPD最大ΔPg-f7.RGLA合理的玻璃近轴光线数据1.PARX指定面近轴X向坐标2.PARY指定面近轴Y向坐标3.REAZ指定面近轴Z向坐标4.REAR指定面实际光线径向坐标5.REAA指定面实际光线X向余弦6.REAB指定面实际光线Y向余弦7.REAC指定面实际光线Z向余弦8.RENA指定面截距处，实际光线同面X向正交9.RENB指定面截距处,实际光线同面Y向正交11.RANG同Z轴向相联系的光线弧度角12.OPTH规定光线到面的距离13.DXDX“X”向光瞳“X”向像差倒数14.DXDY“Y”向光瞳“Y”向像差倒赛数15.DYDX“X”向光瞳“Y”向像差倒数16.DYDY“Y”向光瞳“Y”向像差倒蝼数17.RETX实际光线“X”向正交18.RETY实际光线“Y”向正交19.RAGX全局光线“X”坐标20.RAGY全局光线“Y”坐标21.RAGZ全局光耆“Z”坐标22.RAGA全局光线“X”余弦23.RAGB全局光线“Y”余弦24.RAGC全局光线“Z”余弦25.RAIN入射实际光线角局部位置约束1.CLCX指定全局顶点“X”向坐标2.CLCY指定全局顶点“Y”向坐标3.CLCZ指定全局顶点“Z”向坐标4.CLCA指定全局顶点“X”向标准矢量5.CLCB指定全局顶点“Y”向标准矢量6.CLCC指定全局顶点“Z”向标准矢量—般操作数1.SUMM两个操作数求和2.OSUM合计两个操作数之间的所有数3.DIFF两个操作数之间的差4.PROD两个操作数值之间的积5.DIVI两个操作数目除6.SQRT操作数的平方根7.OPGT操作数大于8.OPLT操作数小于9.CONS常数值10.QSUM所有统计值的平方根11.EQUA等于操作数12.MINN返回操作数的最小变化范围13.MAXX返回操作数的最大变化范围14.ACOS操作数反余弦15.ASIN操作数反正弦16.ATAN操作数反正切17.COSI操作数余弦18.SINE操作数正弦19.TANG操作数正切高斯光束数据1.CBWA规定面空间高斯光束尺寸2.CBWO规定面空间高斯光束束腰3.CBWZ规定面空间光束Z坐标4.CBWR规定面空间高斯光束半径梯度率控制操作数1.TnGT2.TnLT3.TnV A4.GRMN最小梯度率5.GRMX最大梯度率6.LPTD轴向梯度分布率7.DLTNΔNZPL宏指令优化1.ZPLM像面控制操作数1.RELI像面相对亮度。
ZEMAX优化操作数汇总(全)
ZEMAX 优化操作数ZEMAX Merit Function, 是在网上下下来的一个word 文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1.EFFL 透镜单元的有效焦距2.AXCL 透镜单元的轴向色差CL 透镜单元的垂轴色差4.PIMH 规定波长的近轴像高5.PMAG 近轴放大率6.AMAG 角放大率7.ENPP 透镜单元入瞳位置8.EXPP 透镜单元出瞳位置9.PETZ 透镜单元的 PETZVAL半径10.PETC 反向透镜单元的 PETZVAL半径11.LINV 透镜单元的拉格朗日不变量12.WFNO 像空间 F/#13.POWR 指定表面的权重14.EPDI 透镜单元的入瞳直径15.ISFN 像空间 F/# ( 近轴 )16.OBSN 物空间数值孔径17.EFLX “向X有”效焦距18.EFLY “向Y有”效焦距19.SFNO 弧矢有效 F/#MTF 数据1.MTFT 切向调制函数2.MTFS 径向调制函数3.MTFA 平均调制函数4.MSWT 切向方波调制函数5.MSWS 径向方波调制函数6.MSWA 平均方波调制函数7.GMTA 几何 MTF 切向径向响应8.GMTS 几何 MTF 径向响应9.GMTT 几何 MTF 切向响应衍射能级1． DENC 衍射包围圆能量2． DENF 衍射能量3． GENC 几何包围圆能量4． XENC像差1.SPHA 在规定面出的波球差分布（ 0 则计算全局）A 透过面慧差（ 3 阶近轴）3.ASTI 透过面像散（ 3 阶近轴）4.FCUR 透过面场曲（ 3 阶近轴）5.DIST 透过面波畸变（ 3 阶近轴）6.DIMX 畸变最大值7.AXCL 轴像色差 (近轴 )CL 垂轴色差9.TRAR 径像像对于主光线的横向像差10.TRAX “向X”横向色差11.TRAY “向Y”横向色差12.TRAI 规定面上的径像横向像差13.TRAC 径像像对于质心的横向像差14.OPDC 主光线光程差15.OPDX 衍射面心光程差16.PETZ 透镜单元的 PETZVAL半径17.PETC 反向透镜单元的 PETZVAL半径18.RSCH 主光线的 RMS光斑尺寸19.RSCE 类 RSCH20.RWCH 主光线的 RMS波前偏差21.RWCE 衍射面心的 RMS波前偏差22.ANAR 像差测试23.ZERN Zernike 系数24.RSRE 几何像点的 RMS点尺寸（质心参考）25.RSRH 类同 RSRE（主光线参考）26.RWRE 类同 RSRE（波前偏差）27.TRAD “像X”TRAR比较28.TRAE “ Y像”TRAR比较29.TRCX 像面子午像差” X向”（质心基准）30.TRCY 像面子午像差” Y向”（质心基准）31.DISG 广义畸变百分数32.FCGS 弧矢场曲33.DISC 子午场曲34.OPDM 限制光程差，类同 TRAC35.PWRH 同 RSCH36.BSER 对准偏差37.BIOC 集中对准38.BIOD 垂直对准偏差透镜数据约束1． TOTR 透镜单元的总长2． CVVA 规定面的曲率 =目标值3． CVGT 规定面的曲率 >目标值4． CVLT 规定面的曲率 <目标值5． CTVA 规定面的中心厚度 =目标值6． CTGT 规定面的中心厚度 >目标值7． CTLT 规定面的中心厚度 <目标值8． ETVA 规定面的边缘厚度 =目标值9． ETGT 规定面的边缘厚度 >目标值10． ETLT 规定面的边缘厚度 <目标值11． COVA 圆锥系数 =目标值12． COGT 圆锥系数 >目标值13． COLT 圆锥系数 <目标值14． DMVA 约束面直径 =目标值15． DMGT 约束面直径 >目标值16． DMLT 约束面直径 <目标值17． TTHI 面厚度统计18． VOLU 元素容量19． MNCT 最小中心厚度20． MXCT 最大中心厚度21． MNET 最小边缘厚度22． MXET 最大边缘厚度23． MNCG 最小中心玻璃厚度24． MXEG 最大边缘玻璃厚度25． MXCG 最大中心玻璃厚度26． MNCA 最小中心空气厚度27． MXCA 最大中心空气厚度28． MNEA 最小边缘空气厚度29． MXEA 最大边缘空气厚度30． ZTHI 控制复合结构厚度31． SAGX 透镜在” XZ面”上的面弧矢32． SAGY透镜在” YZ面”上的面弧矢33． COVL 柱形单元体积34． MNSD 最小直径35． MXSD 最大直径36． XXET 最大边缘厚度37． XXEA 最大空气边缘厚度38． XXEG 最大玻璃边缘厚度39． XNET 最小边缘厚度40． XNEA 最小边缘空气厚度41． XNEG 最小玻璃边缘厚度42． TTGT 总结构厚度 >目标值43． TTLT 总结构厚度 <目标值44． TTVA 总结构厚度 =目标值45． TMAS 结构总质量47． MXCV 最大曲率48． MNDT 最小口径与厚度的比率49． MXDT 最大口径与厚度的比率参数数据约束1． PnVA 约束面的第 n 个控制参数 =目标值2． PnGT 约束面的第 n 个控制参数 >目标值3． PnLT 约束面的第 n 个控制参数 <目标值附加数据约束1． XDVA 附加数据值 =目标值（ 1~99）2． XDGT附加数据值 >目标值（ 1~99）3． XDLT 附加数据值 <目标值（ 1~99）玻璃数据约束2． MXIN 组大折射率3． MNAB 最小阿贝数4． MXAB 最大阿贝数5． MNPD 最小Pg-f6． MXPD 最大Pg-f7． RGLA 合理的玻璃近轴光线数据1． PARX 指定面近轴 X 向坐标2． PARY指定面近轴 Y 向坐标3． REAZ指定面近轴 Z 向坐标4． REAR 指定面实际光线径向坐标5． REAA指定面实际光线X 向余弦6． REAB指定面实际光线Y 向余弦7． REAC指定面实际光线Z 向余弦8． RENA 指定面截距处，实际光线同面X 向正交9． RENB指定面截距处，实际光线同面Y 向正交10． RENC指定面截距处，实际光线同面Z 向正交11． RANG 同 Z 轴向相联系的光线弧度角12． OPTH 规定光线到面的距离13． DXDX “ X向”光瞳” X向”像差倒数14． DXDY “ Y向”光瞳” X向”像差倒数15． DYDX “ X向”光瞳” Y向”像差倒数16． DYDY “ Y向”光瞳” Y向”像差倒数17． RETX 实际光线” X向”正交18． RETY实际光线” Y向”正交19． RAGX 全局光线” X坐”标20． RAGY全局光线” Y坐”标21． RAGZ全局光线” Z坐”标22． RAGA全局光线” X余”弦23． RAGB全局光线” Y余”弦24． RAGC全局光线” Z余”弦25． RAIN 入射实际光线角局部位置约束1． CLCX 指定全局顶点” X向”坐标2． CLCY指定全局顶点” Y”坐标向3． CLCZ 指定全局顶点” Z向”坐标4． CLCA指定全局顶点” X向”标准矢量5． CLCB指定全局顶点” Y”标准矢量向6． CLCC指定全局顶点” Z向”标准矢量一般操作数1． SUMM 两个操作数求和2． OSUM 合计两个操作数之间的所有数3． DIFF 两个操作数之间的差4． PROD 两个操作数值之间的积5． DIVI 两个操作数相除6． SQRT 操作数的平方根7． OPGT 操作数大于8． OPLT 操作数小于9． CONS 常数值10． QSUM 所有统计值的平方根11． EQUA 等于操作数12． MINN 返回操作数的最小变化范围13． MAXX 返回操作数的最大变化范围14． ACOS 操作数反余弦15． ASIN 操作数反正弦16． ATAN 操作数反正切17． COSI 操作数余弦18． SINE 操作数正弦19． TANG 操作数正切高斯光束数据1． CBWA 规定面空间高斯光束尺寸2． CBWO 规定面空间高斯光束束腰3． CBWZ 规定面空间光束Z 坐标4． CBWR规定面空间高斯光束半径梯度率控制操作数1． TnGT2． TnLT3． TnVA4． GRMN 最小梯度率5． GRMX 最大梯度率6． LPTD 轴向梯度分布率7． DLTN ΔNZPL 宏指令优化1． ZPLM像面控制操作数1．RELI 像面相对亮度。
光学设计方案ZEMAX优化操作数
比较完整的操作数 ZEMAX 优化操作数 一阶光学性能 EFFL 透镜单元的有效焦距 AXCL 透镜单元的轴向色差 LACL 透镜单元的垂轴色差 PIMH 规定波长的近轴像高 PMAG 近轴放大率 AMAG 角放大率 ENPP 透镜单元入瞳位置 EXPP 透镜单元出瞳位置 PETZ 透镜单元的 PETZVAL 半径 PETC 反向透镜单元的 PETZV AL 半径 LINV 透镜单元的拉格朗日不变量 WFNO 像空间 F/# POWR 指定表面的权重 EPDI 透镜单元的入瞳直径 ISFN 像空间 F/# （近轴 ） OBSN 物空间数值孔径 EFLX “ X ”向有效焦距 EFLY “Y ”向有效焦距 SFNO 弧矢有效 F/#SPHA 在规定面出的波球差分布（ 0 则计算全局） COMA 透过面慧差（ 3 阶近轴） ASTI 透过面像散（ 3 阶近轴） FCUR 透过面场曲（ 3 阶近轴） DIST 透过面波畸变（ 3 阶近轴） DIMX 畸变最大值 AXCL 轴像色差 （近轴 ） LACL 垂轴色差 TRAR 径像像对于主光线的横向像差 TRAX “ X ”向横向色差 TRAY “ Y ”向横向色差 TRAI 规定面上的径像横向像差 TRAC 径像像对于质心的横向像差 OPDC 主光线光程差 OPDX 衍射面心光程差 PETZ 透镜单元的 PETZVAL 半径 _ PETC 反向透镜单元的 PETZVAL 半径 RSCH 主光线的 RMS 光斑尺寸 RSCE 类 RSCH RWCH 主光线的 RMS 波前偏差 RWCE 衍射面心的 RMS 波前偏差1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.像差 1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.ANAR 像差测试23.ZERN Zernike 系数24.RSRE 几何像点的RMS 点尺寸（质心参考）25.RSRH类同RSRE （主光线参考）26.RWRE类同RSRE （波前偏差）27.TRAD “X ”像TRAR 比较28.TRAE “Y ”像TRAR 比较29.TRCX像面子午像差” X”向（质心基准）30.TRCY 像面子午像差”Y ”向（质心基准）31.DISG 广义畸变百分数32.FCGS 弧矢场曲33.DISC 子午场曲34.OPDM 限制光程差35.PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF 数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF 切向径向响应8. GMTS 几何MTF 径向响应9. GMTT 几何MTF 切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVVA 规定面的曲率=目标值3．CVGT 规定面的曲率＞目标值4．CVLT 规定面的曲率＜目标值5．CTVA 规定面的中心厚度=目标值6．CTGT 规定面的中心厚度＞目标值7．CTLT 规定面的中心厚度＜目标值8．ETVA 规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度＞目标值ETLT 规定面的边缘厚度 ＜目标值 COVA 圆锥系数 =目标值 COGT 圆锥系数 ＞ 目标值 COLT 圆锥系数 ＜目标值 DMVA 约束面直径 = 目标值 DMGT 约束面直径 ＞目标值 DMLT 约束面直径 ＜ 目标值 TTHI 面厚度统计 VOLU 元素容量 MNCT 最小中心厚度 MXCT 最大中心厚度 MNET 最小边缘厚度 MXET 最大边缘厚度 MNCG 最小中心玻璃厚度 MXEG 最大边缘玻璃厚度 MXCG 最大中心玻璃厚度 MNCA 最小中心空气厚度 MXCA 最大中心空气厚度 MNEA 最小边缘空气厚度 MXEA 最大边缘空气厚度 ZTHI 控制复合结构厚度 SAGX 透镜在” XZ ”面上的面弧矢 SAGY 透镜在” YZ ”面上的面弧矢 COVL 柱形单元体积MNSD 最小直径 MXSD 最大直径 XXET 最大边缘厚度 XXEA 最大空气边缘厚度 XXEG 最大玻璃边缘厚度 XNET 最小边缘厚度 XNEA 最小边缘空气厚度 XNEG 最小玻璃边缘厚度 TTGT 总结构厚度 ＞ 目标值 TTLT 总结构厚度 ＜目标值 TTVA 总结构厚度 =目标值 TMAS 结构总质量 MNCV 最小曲率 MXCV 最大曲率 MNDT 最小口径与厚度的比率 MXDT 最大口径与厚度的比率参数数据约束PnVA 约束面的第 n 个控制参数 = 目标值 PnGT 约束面的第 n 个控制参数 ＞目标值10．11．12．13．14．15．16．17．18．19．20．21．22． 23． 24． 25． 26． 27． 28． 29． 30． 31． 32． 33．34． 35． 36． 37．38．39．40．41．42．43．44．45．46．47．48．49． 1．附加数据约束1．XDV A 附加数据值=目标值2．XDGT 附加数据值＞目标值3．XDLT 附加数据值＜目标玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小△6．MXPD 最大△7．RGLA 合理的玻璃3．PnLT 约束面的第n 个控制参数＜目标值近轴光线数据1．PARX 指定面近轴X 向坐标2．PARY 指定面近轴Y 向坐标3．REAZ 指定面近轴Z 向坐标4．REAR 指定面实际光线径向坐标5．REAA 指定面实际光线X 向余弦6．REAB 指定面实际光线Y 向余弦7．REAC 指定面实际光线Z 向余弦8．RENA 指定面截距处，实际光线同面X 向正交9．RENB 指定面截距处，实际光线同面Y 向正交10．RENC 指定面截距处，实际光线同面Z 向正交11．RANG 同Z 轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X ”向光瞳” X ”向像差倒数14．DXDY “ Y ”向光瞳” X ”向像差倒数15．DYDX “X ”向光瞳” Y ”向像差倒数16．DYDY “ Y ”向光瞳” Y ”向像差倒数17．RETX 实际光线” X ”向正交18．RETY 实际光线” Y ”向正交19．RAGX 全局光线” X ”坐标20．RAGY 全局光线” Y ”坐标21．RAGZ 全局光线” Z ”坐标22．RAGA 全局光线” X ”余弦23．RAGB 全局光线” Y ”余弦24．RAGC 全局光线” Z ”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点” X ”向坐标 2．CLCY 指定全局顶点” Y ”向坐标 3． CLCZ 指定全局顶点” Z ”向坐标4．CLCA 指定全局顶点” 5．CLCB 指定全局顶点” 6．CLCC 指定全局顶点” 变更系统数据 1．CONF 结构参数 2．PRIM 主波长 3． SVIG 设置渐晕系数 般操作数1．SUMM 两个操作数求和 2．OSUM 合计两个操作数之间的所有数 3．DIFF 两个操作数之间的差 4．PROD 两个操作数值之间的积 5．DIVI 两个操作数相除 6．SQRT 操作数的平方根 7．OPGT 操作数大于 8．OPLT 操作数小于 9．CONS 常数值 10．QSUM 所有统计值的平方根 11．EQUA 等于操作数 12．MINN 返回操作数的最小变化范围 13．MAXX 返回操作数的最大变化范围 14．ACOS 操作数反余弦 15．ASIN 操作数反正弦 16．ATAN 操作数反正切 17．COSI 操作数余弦 18．SINE 操作数正弦 19． TANG 操作数正切多结构数据1． CONF 结构2． ZTIH 复合结构某一范围面的全部厚度 高斯光束数据1．CBWA 规定面空间高斯光束尺寸 2．CBWO 规定面空间高斯光束束腰 3．CBWZ 规定面空间光束 Z 坐标 4． CBWR 规定面空间高斯光束半径梯度率控制操作数X ”向标准矢量 Y ”向标准矢量 Z ”向标准矢量1．TnGT2．TnLT3．TnVA4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTNZPL 宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。
zemax主要优化函数表
zemax主要优化函数表zemax主要优化函数表2009-11-17 15:05优化函数1、像差SPHA(球差)：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的球差贡献值，以波长表示。
如果表面编号值为零，则为整个系统的总和COMA(彗差) ：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级彗差，对非近轴系统无效. ASTI(像散)：指定表面产生像散的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级色散，对非近轴系统无效FCUR(场曲)：指定表面产生的场曲贡献值，以波长表示。
如果表面编号值为0，则是计算整个系统的场曲。
这是由塞得系数计算出的第三级场曲，对非近轴系统无效.DIST(畸变)：指定表面产生的畸变贡献值，以波长表示。
如果表面编号值为0，则使用整个系统。
同样，如果表面编号值为0，则畸变以百分数形式给出。
这是由塞得系数计算出的第三级畸变，对与非近轴系统无效.DIMX(最大畸变值)：它与DIST 相似，只不过它仅规定了畸变的绝对值的上限。
视场的整数编号可以是0，这说明使用最大的视场坐标，也可以是任何有效的视场编号。
注意，最大的畸变不一定总是在最大视场处产生。
得到的值总是以百分数为单位，以系统作为一个整体。
这个操作数对于非旋转对称系统可能无效。
AXCL(轴向色差)：以镜头长度单位为单位的轴向色差。
这是两种定义的最边缘的波长的理想焦面的间隔。
这个距离是沿着Z 轴测量的。
对非近轴系统无效.LACL(垂轴色差)：这是定义的两种极端波长的主光线截点的y方向的距离。
对于非近轴系统无效TRAR(垂轴像差)：在像面半径方向测定的相对于主光线的垂轴像差.TRAX(x方向垂轴像差)：在像面x方向测定的相对于主光线的垂轴像差TRAY(Y方向垂轴像差)：在像面Y方向测定的相对于主光线的垂轴像差TRAI(垂轴像差)：在指定表面半口径方向测定的相对于主光线的垂轴像差.类似于TRAR，只不过是针对一个表面，而不是指定的像面.OPDC(光程差)：指定波长的主光线的光程差.PETZ(匹兹伐曲率半径)：以镜头长度单位表示,对非近轴系统无效PETC(匹兹伐曲率)：以镜头长度单位的倒数表示,对非近轴系统无效RSCH：相对于主光线的RMS 斑点尺寸（光线像差）。
ZEMAX优化操作数汇总全
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1． DENC 衍射包围圆能量2． DENF 衍射能量3． GENC 几何包围圆能量4． XENC像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同 RSRE（主光线参考）26. RWRE类同 RSRE（波前偏差）27. TRAD “X”像TRAR比较28. T RAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差透镜数据约束1． TOTR 透镜单元的总长2． CVVA 规定面的曲率=目标值3． CVGT规定面的曲率>目标值4． CVLT规定面的曲率<目标值5． CTVA 规定面的中心厚度=目标值6． CTGT规定面的中心厚度>目标值7． CTLT规定面的中心厚度<目标值8． ETVA规定面的边缘厚度=目标值9． ETGT 规定面的边缘厚度>目标值10． ETLT 规定面的边缘厚度<目标值11． COVA 圆锥系数=目标值12． COGT圆锥系数>目标值13． COLT圆锥系数<目标值14． DMVA 约束面直径=目标值15． DMGT约束面直径>目标值16． DMLT约束面直径<目标值17． TTHI 面厚度统计18． VOLU 元素容量19． MNCT 最小中心厚度20． MXCT 最大中心厚度21． MNET 最小边缘厚度22． MXET 最大边缘厚度23． MNCG 最小中心玻璃厚度24． MXEG 最大边缘玻璃厚度25． MXCG 最大中心玻璃厚度26． MNCA 最小中心空气厚度27． MXCA 最大中心空气厚度28． MNEA 最小边缘空气厚度29． MXEA 最大边缘空气厚度30． ZTHI 控制复合结构厚度31． SAGX 透镜在”XZ”面上的面弧矢32． SAGY透镜在”YZ”面上的面弧矢33． COVL 柱形单元体积34． MNSD 最小直径35． MXSD 最大直径36． XXET 最大边缘厚度37． XXEA 最大空气边缘厚度38． XXEG 最大玻璃边缘厚度39． XNET 最小边缘厚度40． XNEA 最小边缘空气厚度41． XNEG 最小玻璃边缘厚度42． TTGT 总结构厚度>目标值43． TTLT 总结构厚度<目标值44． TTVA总结构厚度=目标值45． TMAS 结构总质量47． MXCV 最大曲率48． MNDT 最小口径与厚度的比率49． MXDT 最大口径与厚度的比率参数数据约束1． PnVA 约束面的第n个控制参数=目标值2． PnGT约束面的第n个控制参数>目标值3． PnLT约束面的第n个控制参数<目标值附加数据约束1． XDVA 附加数据值=目标值（1~99）2． XDGT附加数据值>目标值（1~99）3． XDLT附加数据值<目标值（1~99）玻璃数据约束2． MXIN 组大折射率3． MNAB 最小阿贝数4． MXAB 最大阿贝数5． MNPD 最小ΔPg-f6． MXPD 最大ΔPg-f7． RGLA 合理的玻璃近轴光线数据1． PARX 指定面近轴X向坐标2． PARY指定面近轴Y向坐标3． REAZ指定面近轴Z向坐标4． REAR 指定面实际光线径向坐标5． REAA指定面实际光线X向余弦6． REAB指定面实际光线Y向余弦7． REAC指定面实际光线Z向余弦8． RENA 指定面截距处，实际光线同面X向正交9． RENB指定面截距处，实际光线同面Y向正交10． RENC指定面截距处，实际光线同面Z向正交11． RANG 同Z轴向相联系的光线弧度角12． OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17． RETX 实际光线”X”向正交18． RETY实际光线”Y”向正交19． RAGX 全局光线”X”坐标20． RAGY全局光线”Y”坐标21． RAGZ全局光线”Z”坐标22． RAGA全局光线”X”余弦23． RAGB全局光线”Y”余弦24． RAGC全局光线”Z”余弦25． RAIN 入射实际光线角局部位置约束1． CLCX 指定全局顶点”X”向坐标2． CLCY指定全局顶点”Y”向坐标3． CLCZ指定全局顶点”Z”向坐标4． CLCA指定全局顶点”X”向标准矢量5． CLCB指定全局顶点”Y”向标准矢量6． CLCC指定全局顶点”Z”向标准矢量一般操作数1． SUMM 两个操作数求和2． OSUM 合计两个操作数之间的所有数3． DIFF 两个操作数之间的差4． PROD 两个操作数值之间的积5． DIVI 两个操作数相除6． SQRT 操作数的平方根7． OPGT 操作数大于8． OPLT 操作数小于9． CONS 常数值10． QSUM 所有统计值的平方根11． EQUA 等于操作数12． MINN 返回操作数的最小变化围13． MAXX 返回操作数的最大变化围14． ACOS 操作数反余弦15． ASIN 操作数反正弦16． ATAN 操作数反正切17． COSI 操作数余弦18． SINE 操作数正弦19． TANG 操作数正切高斯光束数据1． CBWA 规定面空间高斯光束尺寸2． CBWO 规定面空间高斯光束束腰3． CBWZ 规定面空间光束Z坐标4． CBWR规定面空间高斯光束半径梯度率控制操作数1． TnGT2． TnLT3． TnVA4． GRMN 最小梯度率5． GRMX 最大梯度率6． LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1． ZPLM像面控制操作数1．RELI 像面相对亮度。
ZEMAX优化操作数汇总情况(全)
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1． DENC 衍射包围圆能量2． DENF 衍射能量3． GENC 几何包围圆能量4． XENC像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同 RSRE（主光线参考）26. RWRE类同 RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差透镜数据约束1． TOTR 透镜单元的总长2． CVVA 规定面的曲率=目标值3． CVGT规定面的曲率>目标值4． CVLT规定面的曲率<目标值5． CTVA 规定面的中心厚度=目标值6． CTGT规定面的中心厚度>目标值7． CTLT规定面的中心厚度<目标值8． ETVA规定面的边缘厚度=目标值9． ETGT 规定面的边缘厚度>目标值10． ETLT 规定面的边缘厚度<目标值11． COVA 圆锥系数=目标值12． COGT圆锥系数>目标值13． COLT圆锥系数<目标值14． DMVA 约束面直径=目标值15． DMGT约束面直径>目标值16． DMLT约束面直径<目标值17． TTHI 面厚度统计18． VOLU 元素容量19． MNCT 最小中心厚度20． MXCT 最大中心厚度21． MNET 最小边缘厚度22． MXET 最大边缘厚度23． MNCG 最小中心玻璃厚度24． MXEG 最大边缘玻璃厚度25． MXCG 最大中心玻璃厚度26． MNCA 最小中心空气厚度27． MXCA 最大中心空气厚度28． MNEA 最小边缘空气厚度29． MXEA 最大边缘空气厚度30． ZTHI 控制复合结构厚度31． SAGX 透镜在”XZ”面上的面弧矢32． SAGY透镜在”YZ”面上的面弧矢33． COVL 柱形单元体积34． MNSD 最小直径35． MXSD 最大直径36． XXET 最大边缘厚度37． XXEA 最大空气边缘厚度38． XXEG 最大玻璃边缘厚度39． XNET 最小边缘厚度40． XNEA 最小边缘空气厚度41． XNEG 最小玻璃边缘厚度42． TTGT 总结构厚度>目标值43． TTLT 总结构厚度<目标值44． TTVA总结构厚度=目标值45． TMAS 结构总质量47． MXCV 最大曲率48． MNDT 最小口径与厚度的比率49． MXDT 最大口径与厚度的比率参数数据约束1． PnVA 约束面的第n个控制参数=目标值2． PnGT约束面的第n个控制参数>目标值3． PnLT约束面的第n个控制参数<目标值附加数据约束1． XDVA 附加数据值=目标值（1~99）2． XDGT附加数据值>目标值（1~99）3． XDLT附加数据值<目标值（1~99）玻璃数据约束2． MXIN 组大折射率3． MNAB 最小阿贝数4． MXAB 最大阿贝数5． MNPD 最小ΔPg-f6． MXPD 最大ΔPg-f7． RGLA 合理的玻璃近轴光线数据1． PARX 指定面近轴X向坐标2． PARY指定面近轴Y向坐标3． REAZ指定面近轴Z向坐标4． REAR 指定面实际光线径向坐标5． REAA指定面实际光线X向余弦6． REAB指定面实际光线Y向余弦7． REAC指定面实际光线Z向余弦8． RENA 指定面截距处，实际光线同面X向正交9． RENB指定面截距处，实际光线同面Y向正交10． RENC指定面截距处，实际光线同面Z向正交11． RANG 同Z轴向相联系的光线弧度角12． OPTH 规定光线到面的距离13． DXDX “X”向光瞳”X”向像差倒数14． DXDY “Y”向光瞳”X”向像差倒数15． DYDX “X”向光瞳”Y”向像差倒数16． DYDY “Y”向光瞳”Y”向像差倒数17． RETX 实际光线”X”向正交18． RETY实际光线”Y”向正交19． RAGX 全局光线”X”坐标20． RAGY全局光线”Y”坐标21． RAGZ全局光线”Z”坐标22． RAGA全局光线”X”余弦23． RAGB全局光线”Y”余弦24． RAGC全局光线”Z”余弦25． RAIN 入射实际光线角局部位置约束1． CLCX 指定全局顶点”X”向坐标2． CLCY指定全局顶点”Y”向坐标3． CLCZ指定全局顶点”Z”向坐标4． CLCA指定全局顶点”X”向标准矢量5． CLCB指定全局顶点”Y”向标准矢量6． CLCC指定全局顶点”Z”向标准矢量一般操作数1． SUMM 两个操作数求和2． OSUM 合计两个操作数之间的所有数3． DIFF 两个操作数之间的差4． PROD 两个操作数值之间的积5． DIVI 两个操作数相除6． SQRT 操作数的平方根7． OPGT 操作数大于8． OPLT 操作数小于9． CONS 常数值10． QSUM 所有统计值的平方根11． EQUA 等于操作数12． MINN 返回操作数的最小变化范围13． MAXX 返回操作数的最大变化范围14． ACOS 操作数反余弦15． ASIN 操作数反正弦16． ATAN 操作数反正切17． COSI 操作数余弦18． SINE 操作数正弦19． TANG 操作数正切高斯光束数据1． CBWA 规定面空间高斯光束尺寸2． CBWO 规定面空间高斯光束束腰3． CBWZ 规定面空间光束Z坐标4． CBWR规定面空间高斯光束半径梯度率控制操作数1． TnGT2． TnLT3． TnVA4． GRMN 最小梯度率5． GRMX 最大梯度率6． LPTD 轴向梯度分布率7． DLTN ΔNZPL宏指令优化1． ZPLM像面控制操作数1．RELI 像面相对亮度。
zemax 的操作数
这里有比较完整的操作数ZEMAX优化操作数一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同RSRE（主光线参考）26. RWRE类同RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1．DENC 衍射包围圆能量2．DENF 衍射能量3．GENC 几何包围圆能量4．XENC透镜数据约束1．TOTR 透镜单元的总长2．CVVA 规定面的曲率=目标值3．CVGT规定面的曲率>目标值4．CVLT规定面的曲率<目标值5．CTVA 规定面的中心厚度=目标值6．CTGT规定面的中心厚度>目标值7．CTLT规定面的中心厚度<目标值8．ETVA规定面的边缘厚度=目标值9．ETGT 规定面的边缘厚度>目标值10．ETLT 规定面的边缘厚度<目标值11．COVA 圆锥系数=目标值12．COGT圆锥系数>目标值13．COLT圆锥系数<目标值14．DMVA 约束面直径=目标值15．DMGT约束面直径>目标值16．DMLT约束面直径<目标值17．TTHI 面厚度统计18．VOLU 元素容量19．MNCT 最小中心厚度20．MXCT 最大中心厚度21．MNET 最小边缘厚度22．MXET 最大边缘厚度23．MNCG 最小中心玻璃厚度24．MXEG 最大边缘玻璃厚度25．MXCG 最大中心玻璃厚度26．MNCA 最小中心空气厚度27．MXCA 最大中心空气厚度28．MNEA 最小边缘空气厚度29．MXEA 最大边缘空气厚度30．ZTHI 控制复合结构厚度31．SAGX 透镜在”XZ”面上的面弧矢32．SAGY透镜在”YZ”面上的面弧矢33．COVL 柱形单元体积34．MNSD 最小直径35．MXSD 最大直径36．XXET 最大边缘厚度37．XXEA 最大空气边缘厚度38．XXEG 最大玻璃边缘厚度39．XNET 最小边缘厚度40．XNEA 最小边缘空气厚度41．XNEG 最小玻璃边缘厚度42．TTGT 总结构厚度>目标值43．TTLT 总结构厚度<目标值44．TTVA总结构厚度=目标值45．TMAS 结构总质量46．MNCV 最小曲率47．MXCV 最大曲率48．MNDT 最小口径与厚度的比率49．MXDT 最大口径与厚度的比率参数数据约束1．PnVA 约束面的第n个控制参数=目标值2．PnGT约束面的第n个控制参数>目标值3．PnLT约束面的第n个控制参数<目标值附加数据约束1．XDVA 附加数据值=目标值（1~99）2．XDGT附加数据值>目标值（1~99）3．XDLT附加数据值<目标值（1~99）玻璃数据约束1．MNIN 最小折射率2．MXIN 组大折射率3．MNAB 最小阿贝数4．MXAB 最大阿贝数5．MNPD 最小ΔPg-f6．MXPD 最大ΔPg-f7．RGLA 合理的玻璃近轴光线数据1．PARX 指定面近轴X向坐标2．PARY指定面近轴Y向坐标3．REAZ指定面近轴Z向坐标4．REAR 指定面实际光线径向坐标5．REAA指定面实际光线X向余弦6．REAB指定面实际光线Y向余弦7．REAC指定面实际光线Z向余弦8．RENA 指定面截距处，实际光线同面X向正交9．RENB指定面截距处，实际光线同面Y向正交10．RENC指定面截距处，实际光线同面Z向正交11．RANG 同Z轴向相联系的光线弧度角12．OPTH 规定光线到面的距离13．DXDX “X”向光瞳”X”向像差倒数14．DXDY “Y”向光瞳”X”向像差倒数15．DYDX “X”向光瞳”Y”向像差倒数16．DYDY “Y”向光瞳”Y”向像差倒数17．RETX 实际光线”X”向正交18．RETY实际光线”Y”向正交19．RAGX 全局光线”X”坐标20．RAGY全局光线”Y”坐标21．RAGZ全局光线”Z”坐标22．RAGA全局光线”X”余弦23．RAGB全局光线”Y”余弦24．RAGC全局光线”Z”余弦25．RAIN 入射实际光线角局部位置约束1．CLCX 指定全局顶点”X”向坐标2．CLCY指定全局顶点”Y”向坐标3．CLCZ指定全局顶点”Z”向坐标4．CLCA指定全局顶点”X”向标准矢量5．CLCB指定全局顶点”Y”向标准矢量6．CLCC指定全局顶点”Z”向标准矢量变更系统数据1．CONF 结构参数2．PRIM 主波长3．SVIG 设置渐晕系数一般操作数1．SUMM 两个操作数求和2．OSUM 合计两个操作数之间的所有数3．DIFF 两个操作数之间的差4．PROD 两个操作数值之间的积5．DIVI 两个操作数相除6．SQRT 操作数的平方根7．OPGT 操作数大于8．OPLT 操作数小于9．CONS 常数值10．QSUM 所有统计值的平方根11．EQUA 等于操作数12．MINN 返回操作数的最小变化范围13．MAXX 返回操作数的最大变化范围14．ACOS 操作数反余弦15．ASIN 操作数反正弦16．ATAN 操作数反正切17．COSI 操作数余弦18．SINE 操作数正弦19．TANG 操作数正切多结构数据1．CONF 结构2．ZTIH 复合结构某一范围面的全部厚度高斯光束数据1．CBWA 规定面空间高斯光束尺寸2．CBWO 规定面空间高斯光束束腰3．CBWZ 规定面空间光束Z坐标4．CBWR规定面空间高斯光束半径梯度率控制操作数1．TnGT2．TnLT3．TnVA4．GRMN 最小梯度率5．GRMX 最大梯度率6．LPTD 轴向梯度分布率7．DLTN ΔNZPL宏指令优化1．ZPLM像面控制操作数1．RELI 像面相对亮度。
zemax主要优化函数（ZEMAXmainoptimizationfunction）
zemax主要优化函数（ZEMAX main optimization function）ZEMAX main optimization function table, 2008 28 Monday 07 00:53 optimization functionAberration 1SPHA (spherical aberration):surf surface number /wave, wavelength /target, set target value, /weight weightThe contribution of the spherical aberration to the specified surface is represented by wavelengths. If the surface number is zero, it is the sum of the entire systemCOMA (coma):surf surface number /wave wavelength /target target value /weight weightSpecify the contribution value of the surface, expressed in wavelength. If the surface number is 0, it is for the entire system. This isAnd as calculated by the number of third level coma of non paraxial invalid system.ASTI (astigmatism): Specifies the contribution of a surface to astigmatism, represented by wavelengths. If the surface number is 0, it is for the entire system. This is the third level was calculated by dispersion and number of non paraxial, invalid systemFCUR (field curvature): specify the contribution of the surface to the field, expressed at wavelengths. If the surface numberis 0, then the whole system is calculated. This is the third level was calculated by the field curvature coefficient, the non paraxial invalid system.DIST (distortion): Specifies the contribution of a surface to distortion, expressed as a wavelength. If the surface number is 0, the entire system is used. Similarly, if the surface number is 0, the distortion is given in percentage. This is the third level was calculated by the distortion coefficient of non paraxial, and invalid system.DIMX (maximum distortion): it is similar to DIST, but it only specifies the upper limit of the absolute value of distortion. The integer number of the field of view can be 0, indicating the use of the maximum field of view coordinates, or any valid field number. Note that the greatest distortion does not always occur at the maximum field of view. The resulting value is always in percentage, and the system as a whole. This operand may be invalid for a non rotationally symmetric system.AXCL (axial chromatic aberration): axial chromatic aberration in units of lens length. This is the two definition of the most marginal wavelength of the ideal focal plane interval. This distance is measured along the Z axis. Is not valid for non paraxial systemsLACL (vertical axis chromatic aberration): This is the distance of the Y direction of the main light point of the two extreme wavelengths defined. Invalid for non paraxial systemsTRAR (vertical axis aberrations): vertical aberrationsrelative to the main light measured in the direction of the image plane radiusTRAX (x direction vertical axis aberrations): vertical aberrations relative to the main light measured in the image plane xTRAY (Y direction vertical axis aberrations): vertical aberrations relative to the main light measured in the image plane YTRAI (vertical axis aberration): vertical aberrations in the specified surface half aperture direction relative to the main light. Similar to TRAR, only for a surface, not for a specified image planeOPDC (Guang Chengcha): the optical path difference of the primary ray of the specified wavelengthPETZ (Petzval curvature radius): the length of the lens unit, non paraxial system of invalidPETC (Petzval curvature): the reciprocal of length of the lens unit, the non paraxial invalid systemRSCH: the RMS spot size (light aberration) relative to the main light.RSCE: Hx, Hy, measured by the length of a lens, relative to the geometric centroid of the RMS spot (ray aberration).This operand is similar to RSCH, except that the reference point is like the centroid, not the primary ray. For details, see RSCH. R0Y}N ~Q!The RWCH: band wavelength Hx, Hy, is relative to the RMS wavefront difference of the main light. Its unit is wavelength. Since the average OPD has been subtracted, this RMS actually refers to the standard wavefront deviation. See RWCE. For details, see RSCHBRWCE: the band gap Hx, Hy, and the RMS wavefront difference relative to the diffraction centroid. This operation is useful for minimizing the wavefront deviation, deviation from the wavefront Strehl ratio and the MTF area under the curve is proportional to the. Its unit is wavelength. See RWCH. For details, see RSCHANAR: the angle difference radius of the main light relative to the main wavelength measured on an image plane. This number is defined as 1-cos theta theta, here is between the traced rays and the angle of the light. See TRARZERN: Zernike edge factor. The coefficient terms Int1, Int2, Hx, and Hy data values are used to specify the number of Zernike coefficient terms (1-37), the wavelength number, the sampling density (1=32*32, 2=64*64, etc.) and the field of view position. Note that if you have multiple ZERN operands with only variable number of entries, they should be placed in adjacent rows at the edit interface. Otherwise, the computation speed will be reducedTRAC: vertical axis aberrations relative to the center of mass in the direction of the image plane radius. Unlike other operands, TRAC works correctly according to the distribution of other TRAC operands in the edit function of the evaluation function. TRAC operands must be grouped together by field of view and wavelength. ZEMAX will trace all the TRAC rays of a common field of view together, and then calculate the centroid of all the light based on these collective data. Only the default evaluation function tool is used to import this operand into the evaluation function editing interface, rather than advising the user to use it directly.OPDX: this sphere can minimize the RMS wavefront difference relative to the optical path difference of a moving and tilted sphere; here, ZEMAX uses the centroid reference. OPDX has the same constraints as TRAC. See TRAC for more details.RSRE: grid wavelength Hx, Hy, measured by the length of a lens unit, relative to the geometric centroid of the RMS dot size (ray aberration). This operand is similar to RSCE, except that it uses the light of the rectangular mesh rather than the Gauss integral method. This operand is generally accepted for vignetting. A grid value of 1 represents 4 rays, 2 represents a trace, each quadrant tracks a 2*2 mesh (16 rays), and 3 represents a 3*3 grid (36 rays) per quadrant, and so on. The symmetry of the system has been taken into accountRSRH: similar to RSRE, but the reference point is the main light.RWRH: similar to RSRH, it's only calculating wavefrontdifferences, not speckle sizesRWRE: similar to RSRE, it's only calculating wavefront differences, not speckle sizes.The x component of TRAD:TRAR. TRAD has the same constraints as TRAC. See TRAC for more details.The Y component of TRAE:TRAR. TRAD has the same constraints as TRAC. See TRAC for more detailsX: vertical aberrations relative to the center of mass measured in the direction of the image plane TRCX.See TRAC. Only the default evaluation function tool is used to import this operand into the evaluation function editing interface, rather than advising the user to use it directly.Y: vertical aberrations relative to the center of mass measured in the direction of the image plane TRCYDISG: generalized distortion, the reference field wavelength is. Expressed as a percentage. This operator calculates the distortion of any light at any wavelength and in any field of view, taking any field of view as a reference. The method of use and the assumptions you make are the same as those described in the chapter on the analysis menuFCGS: normalized sagittal field curvature. The field values are calculated for each wavelength, each field of view. Normalization of this value yields a reasonable result, evenfor non rotationally symmetric systems. See the analysis of the field features in the menu Chapter 32 "1 & S"FCGT: normalized meridional field curve.DISC: normalized distortion. This operand calculates the normalized distortion of the entire visible field, and obtains the absolute value of the maximum non-linear value for the f- theta condition. This operand is very useful for the design of those f- theta lenses. -Y 0uB;OPDM: the optical path difference relative to the average OPD; this operand is calculated from the average OPD of all rays on the pupil as a reference to the OPD value. OPDM has the same constraints as TRAC. See TRACn BZ=Ytl A for more detailsBSER: Aiming error. Semi coordinates are divided by the effective focal length is defined as the main light aiming error traced on the field axis. This definition will produce measurements of the angular deviation of the image. A`mP-MKTp'Id9C'+^]2, modulation letter xDTy 7$KZD@FpGL 8, XqMTFT: the square wave modulation transfer function value of meridian. Sampling density wavelength. It calculates the diffraction MTF value. The parameter Int1 must be an integer (1, 2, 3)... ) 1 produces a sampling density of 32*32, 2 producesa sampling density of 64*64, and so forth. The Int2 must be a valid wavelength number, or 0, representing all wavelengths. The value of Hx must be a valid field number (1, 2)... .). Hy is the spatial frequency expressed in cycles per millimeter. If the computational accuracy of the sampling density relative to MTF is too low, all operands MTF will get zero values. If both meridian and sagittal MTF are required, they are placed in adjacent rows, MTFT and MTFS, which are computed simultaneously. See the instructions for the use of operand MTF in this chapter in more detail. P.BD4 T $MTFS: the modulation transfer function value of the arc vector. For details, see "MTFT"". F, G, l, jMTFA: the mean value of the modulation transfer function of the arc vector and the meridian. For details, see "MTFT"". |'p dg!MSWT: the square wave modulation transfer function value of meridian. For details, see "MTFT"". &Lt{p l8u6MSWS: the square wave modulation transfer function value of the arc vector. V4W0 shall 6MSWA: the mean square of the square wave modulation transfer function of the sagittal and meridional. For details, see "MTFT"". \`cp=OY[ZGMTA: the geometric transfer function of arc vector and meridian, the mean of response curve. The parameter Int1 must be an integer (1, 2,...) 1 produce 32*32 sampling density, 2 produce 64*64 sampling density, and so on.Int2 can be any valid wavelength number, or 0, representing all wavelengths. The value of Hx must be a valid field number (1, 2,...). Hy is the spatial frequency expressed in cycles per millimeter. Px is a marker, and if it is 0, the diffraction limit is used to scale the transfer function values (recommended), otherwise they are not scaled. See the section on the use of operand MTF in this chapter for more details. O$zn+5f9/GMTS: the geometric transfer function response curve of the arrow vector. See the operands GMTA., I, SDlS, G in detailGMTT: Meridian geometric transfer function response curve, in detail, see operand GMTA.WbP, Bp{| Gy =< Y3. Basic optical properties /X2, A, uU (#]. /EFFL: the effective focal length is expressed in units of lens length. It is aimed at the paraxial system, and for non paraxial systems may be inaccurate U:o`/4 "XL"PIMH: the image height on the paraxial image plane of the specified wavelength. A@+3- 0/PMAG: paraxial magnification. This is the ratio of the height of the paraxial main light to the height of the paraxial image plane. Only useful for finite far conjugate systems. Note thatthe near axis image plane can be used even though the system cannot be ideal focused. T w% CwCR5AMAG: angle magnification. This is the ratio of the angle of the main axis of the light between the space and the object space. For non paraxial systems, invalid 3, l, {DE \ENPP: relative to the first surface, the pupil position is indicated by the unit of lens length. This is the paraxial pupil position, valid only for the central system, 9 nG MEXPP: expressed as a unit of lens length relative to the pupil position of the first face. This is the paraxial pupil position, valid only for the central system, A>, Ktl, uLINV: the Lagrange invariants of a system, expressed in units of lens length. Calculate the value MJ 8 & s=y with the paraxial edge light and the main ray dataWFNO: work, F/#. This is calculated from the angle of the actual edge light in the space relative to the main light. SN e E; KPOWR: the weight of the specified number of surfaces (represented by reciprocal units of the length of the lens). This operand is only valid for standard surfaces. Surface numbering &HI^ \ =EPDI: the pupil diameter is expressed in units of lens length. P 85ISFN: like space, F/#. This operand is infinite and conjugatenear axis F/#. See "WFNO" D, bP\}#aEFLX: the effective focal length of the primary wavelength of the surface in the specified range on the fixed X plane is expressed in terms of the length of the lens. The number of the first surface and the number of the last surface. */x9_Lo ^EFLY: the effective focal length of the main wavelength of the surface in the specified range on the fixed Y plane. The jCg <L is expressed in terms of the length of the lens;SFNO: the sagittal work F/# calculated at any defined field of view and wavelength. See TFNO. The field of view is S -F|5 "Sp"TFNO: the meridional work F/# calculated at any defined field of view and wavelength. See SFNO. WN\ sfnJURIMAG: image resolution. No matter what the default settings are currently used, this operand has the same resolution as the result of the geometric image analysis. To use this operand, you must first define the set values in the geometry analysis feature,Then press the Save button in the settings box. The operand IMAE will have the same resolution (normalization) as the image analysis feature. See the instructions in the optimization of the operand IMAE below.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
优化函数1、像差SPHA(球差)：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的球差贡献值，以波长表示。
如果表面编号值为零，则为整个系统的总和COMA(彗差) ：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级彗差，对非近轴系统无效.ASTI(像散)：指定表面产生像散的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级色散，对非近轴系统无效FCUR(场曲)：指定表面产生的场曲贡献值，以波长表示。
如果表面编号值为0，则是计算整个系统的场曲。
这是由塞得系数计算出的第三级场曲，对非近轴系统无效.DIST(畸变)：指定表面产生的畸变贡献值，以波长表示。
如果表面编号值为0，则使用整个系统。
同样，如果表面编号值为0，则畸变以百分数形式给出。
这是由塞得系数计算出的第三级畸变，对与非近轴系统无效.DIMX(最大畸变值)：它与DIST 相似，只不过它仅规定了畸变的绝对值的上限。
视场的整数编号可以是0，这说明使用最大的视场坐标，也可以是任何有效的视场编号。
注意，最大的畸变不一定总是在最大视场处产生。
得到的值总是以百分数为单位，以系统作为一个整体。
这个操作数对于非旋转对称系统可能无效。
AXCL(轴向色差)：以镜头长度单位为单位的轴向色差。
这是两种定义的最边缘的波长的理想焦面的间隔。
这个距离是沿着Z 轴测量的。
对非近轴系统无效.LACL(垂轴色差)：这是定义的两种极端波长的主光线截点的y方向的距离。
对于非近轴系统无效TRAR(垂轴像差)：在像面半径方向测定的相对于主光线的垂轴像差.TRAX(x方向垂轴像差)：在像面x方向测定的相对于主光线的垂轴像差TRAY(Y方向垂轴像差)：在像面Y方向测定的相对于主光线的垂轴像差TRAI(垂轴像差)：在指定表面半口径方向测定的相对于主光线的垂轴像差.类似于TRAR，只不过是针对一个表面，而不是指定的像面.OPDC(光程差)：指定波长的主光线的光程差.PETZ(匹兹伐曲率半径)：以镜头长度单位表示,对非近轴系统无效PETC(匹兹伐曲率)：以镜头长度单位的倒数表示,对非近轴系统无效RSCH：相对于主光线的RMS 斑点尺寸（光线像差）。
RSCE：环带波长Hx，Hy，以镜头长度单位测量的，相对于几何像质心的RMS 斑点尺寸（光线像差）。
这个操作数类似于RSCH，只不过参考点是像质心，而不是主光线。
详细内容可参见RSCH。
!R0Y}N ~QRWCH:环带波长Hx，Hy，相对于主光线的RMS 波前差。
其单位为波长。
由于已减去平均OPD，这个RMS 实际上是指标准的波前偏差。
参见RWCE。
详细内容可参见RSCHBRWCE：环带波长Hx，Hy，相对于衍射质心的RMS 波前差。
这个操作数对于最小化波前偏差是有用的，这个波前偏差于斯特列尔比率和MTF 曲线下的面积成正比。
其单位为波长。
参见RWCH。
详细内容可参见RSCHANAR：在像面上测量的相对于主波长中主光线的角度差半径。
这个数定义成1-cosθ，这里θ是被追迹的光线与主光线之间的角度。
参见TRARZERN：泽尼克边缘系数。
系数项波长Int1，Int2，Hx 和Hy 数据值分别用来说明泽尼克系数项的编号（1-37），波长编号，采样密度（1=32*32，2=64*64，等等），和视场位置。
注意如果你多个仅系数项编号不同的ZERN 操作数，则在编辑界面中它们应被放在相邻行中。
否则将降低计算速度TRAC：在像面半径方向测定的相对于质心的垂轴像差。
与其他操作数不一样的是，TRAC 精确根据评价函数编辑界面中其他TRAC操作数的分布来正确工作。
TRAC 操作数必须由视场点和波长一起来分组。
ZEMAX 将一起追迹一个共同视场点的所有的TRAC 光线，然后根据这些集体数据来计算所有光线的质心。
仅可用默认评价函数工具来将这个操作数输入到评价函数编辑界面中，而不建议用户直接使用。
OPDX：相对于一个移动了和倾斜的球面的光程差，这个球面可以使RMS 波前差最小化；在这里ZEMAX 用了质心参考。
OPDX 有着与TRAC同样的约束。
详细讨论可参见TRAC。
RSRE：网格波长Hx，Hy，以镜头长度单位测量的，相对于几何像质心的RMS 斑点尺寸（光线像差）。
这个操作数类似于RSCE，只不过它使用矩形网格的光线，而不用高斯积分方法。
这个操作数一般总是认可渐晕。
网格值为 1 则表示4 条光线，2 表示追迹每个象限追迹一个2*2网格（16 条光线），3表示每象限追迹一个3*3 网格（36 条光线），等等。
已考虑到系统的对称性RSRH：类似于RSRE，只不过参考点是主光线。
RWRH：类似于RSRH，只不过是计算波前差，而不是斑点尺寸RWRE：类似于RSRE，只不过是计算波前差，而不是斑点尺寸。
TRAD：TRAR 的x分量。
TRAD 具有与TRAC 一样的约束。
详细说明可参见TRAC。
TRAE：TRAR 的Y分量。
TRAD 具有与TRAC 一样的约束。
详细说明可参见TRACTRCX：在像面x 方向测定的相对于质心的垂轴像差。
参见TRAC。
仅可用默认评价函数工具来将这个操作数输入到评价函数编辑界面中，而不建议用户直接使用。
TRCY：在像面Y 方向测定的相对于质心的垂轴像差DISG：广义畸变，参考视场波长是。
以百分数表示。
这个操作数计算在任意波长、任意视场的光瞳上任意光线的畸变，以任意一个视场为参考。
使用方法和所做的假设与在分析菜单一章中介绍的网格畸变一样?FCGS：归一化的弧矢场曲。
这个场曲值是对于每种波长、每个视场计算的。
对这个值归一化，得到一个合理的结果，甚至是对于非旋转对称系统也适用。
参见分析菜单一章中的场曲特性3 2" 1 & S FCGT：归一化的子午场曲。
DISC：归一化的畸变。
这个操作数对整个可见视场计算标准化畸变，得到对于f-θ条件下的最大非线形度值的绝对值。
这个操作数对于那些f-θ镜头的设计十分有用。
;-Y 0uB ;OPDM：相对于平均OPD 的光程差；这个操作数是以光瞳上的所有光线的平均OPD 为参考来计算这个OPD 值的。
OPDM有着与TRAC 同样的约束。
详细讨论可参见TRACn BZ=Ytl ABSER：瞄准误差。
瞄准误差定义成被追迹的轴上视场的主光线的半坐标除以有效焦距。
这个定义将产生像的角度偏差的测量。
A`mP-MKTp'id9C'+^ ]2、调制传函xDTy 7$KZD@FpGL 8 XqMTFT：子午的方波调制传递函数值。
采样密度波长。
它计算了衍射MTF 值。
参数Int1 必须是一个整数（1，2，3….），1 产生32*32 的采样密度，2 产生64*64 的采样密度，等等。
Int2 必须是有效的波长编号，或者0，其代表全部波长。
Hx 的值必须是一个有效的视场编号（1，2….）。
Hy 是空间频率，以周期每毫米表示。
如果采样密度相对于MTF 的计算精度过低，则所有的操作数MTF都将得到零值。
如果子午和弧矢MTF都需要，则将它们操作数MTFT 和MTFS 放在相邻的行中，它们将同时被计算。
详细内容参见这一章中的“操作数MTF 的使用”的说明。
p.BD4 t $MTFS：弧矢的调制传递函数值。
详细内容参见“MTFT”。
F G l,jMTFA：弧矢和子午的调制传递函数的平均值。
详细内容参见“MTFT”。
| 'p dg!MSWT：子午的方波调制传递函数值。
详细内容参见“MTFT”。
&Lt{p l8u6MSWS：弧矢的方波调制传递函数值。
v4W0 ^& 6MSWA：弧矢和子午的方波调制传递函数的平均值。
详细内容参见“MTFT”。
\`cp=OY[ZGMTA：弧矢和子午的几何传递函数响应曲线的平均值。
参数Int1 必须是一个整数（1，2…），1产生32*32 的采样密度，2 产生64*64 的采样密度，等等。
Int2 可以是任意有效的波长编号，也可以是0，代表全部波长。
Hx 的值必须是一个有效的视场编号（1，2??）。
Hy 是空间频率，以周期每毫米表示。
Px 是一个标记，如果其为0，则衍射极限被用来缩放传递函数值（推荐使用），否则不缩放。
详细内容参见这一章中的“操作数MTF 的使用”部分的说明。
o$ zn+5f9/GMTS：弧矢的几何传递函数响应曲线，详细内容参见操作数GMTA. i SDlS GGMTT：子午的几何传递函数响应曲线，详细内容参见操作数GMTA.WbP Bp{| Gy =< Y3、基本光学特性/X2 A u#] ./ u(EFFL：有效焦距，以镜头长度单位表示。
它是针对近轴系统的，对于非近轴系统可能会不准确U:o`/4"xl PIMH：在指定波长的近轴像面上的像高。
a@+3- 0/PMAG：近轴放大率。
这是近轴主光线在近轴像面的高度与物高的比率。
仅对有限远共轭系统有用。
注意，尽管系统不能理想聚焦，也可使用近轴像面。
t w% CwCR5AMAG：角放大率。
这是像空间和物空间之间的近轴主光线角度的比值。
对于非近轴系统无效3, l {DE \ ENPP：相对于第一个面的入瞳位置，以镜头长度单位表示。
这是近轴光瞳位置，仅对中心系统有效? 9 nG mEXPP：相对于第一个面的出瞳位置，以镜头长度单位表示。
这是近轴光瞳位置，仅对中心系统有效A> Ktl uLINV：系统的Lagrange 不变量，以镜头长度单位表示。
用近轴边缘光线和主光线数据来计算这个值mj 8 & s=yWFNO：工作F/#。
这是由像空间中实际边缘光线相对于主光线作出的角度计算出来的。
sN e E;K POWR：指定编号的表面的权重（以镜头长度单位的倒数表示）。
这个操作数仅对标准表面才有效。
表面编号波长&HI^ \ =EPDI：入瞳口径，以镜头长度单位表示。
p 85ISFN：像空间F/#。
这个操作数是无穷远共轭的近轴F/#。
参见“WFNO”D,bP\ }#aEFLX：在现定X 平面上的，指定范围内的表面的主波长的有效焦距，以镜头长度单位表示。
第一表面的编号最后表面的编号。
*/x9_Lo ^EFLY：在现定Y 平面上的，指定范围内的表面的主波长的有效焦距，以镜头长度单位表示jCg <L; SFNO：在任意定义视场和波长时计算的弧矢工作F/#。
参见TFNO。
视场波长S -F|5" SpTFNO：在任意定义视场和波长时计算的子午工作F/#。
参见SFNO。
wN\ sfnJURIMAG：像分辨率。
无论当前使用的默认设置是什么，这个操作数得到与几何像分析特性计算得到的结果一样的部分分辨率。
